Как пользоваться мегаомметром: измерение, подключение, видео

Для оценки работоспособности кабеля, проводки необходимо измерить сопротивление изоляции. Для этого существует специальный прибор — мегаомметр. Он подает в измеряемую цепь высокое напряжение, измеряет протекающий по ней ток, и выдает результаты на экран или шкалу. Как пользоваться мегаомметром и рассмотрим в этой статье.

Содержание статьи

• 1 Устройство и принцип действия
• 2 Работа с мегаомметром
  • 2.1 Требования по обеспечению безопасных условий работы
  • 2.2 Как подключать щупы
  • 2.3 Процесс измерения
• 3 Измерение сопротивления изоляции кабеля
• 4 Проверить сопротивление изоляции электродвигателя

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

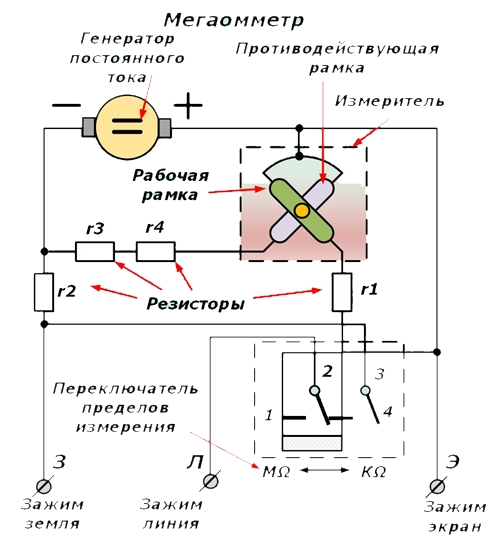

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В. В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й.

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

1. Держать щупы только за изолированную и ограниченную упорами часть.
2. Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

   Как пользоваться мегаомметром: правила электробезопасности

3.  Перед подключением щупов снять остаточное напряжение при помощи подсоединения переносного заземления. И отключать его после того как щупы установлены.
4. После каждого измерения снимать со щупов остаточное напряжение соединив их оголенные части вместе.
5. После измерения к измеренной жиле подключать переносное заземление, снимая остаточный заряд.
6. Работать в перчатках.

Правила не очень сложные, но от их выполнения зависит ваша безопасность.

Как подключать щупы

На приборе обычно есть три гнезда для подключения щупов. Они располагаются в верхней части приборов и подписаны:

• Э — экран;
• Л- линия;
• З — земля;

Также имеется три щупа, один из которых имеет с одной стороны два наконечника. Он используется когда необходимо исключить токи утечки и цепляется к экрану кабеля (если такой есть). На двойном отводе этого щупа есть буква «Э». Тот штекер, который идет от этого отвода и устанавливается в соответствующее гнездо. Второй его штекер устанавливается в гнездо «Л» — линия. В гнездо «земля» всегда подключается одинарный щуп.

Щупы для мегаомметра

На щупах есть упоры. При проведении измерений руками браться за них так, чтобы пальцы были до этих упоров. Это обязательное условие безопасной работы (про высокое напряжение помним).

Если проверить надо только сопротивление изоляции без экрана, ставится два одинарных щупа — один в клемму «З», другой в клемму «Л». При помощи зажимов-крокодилов на концах подключаем щупы:

Других комбинаций нет. Проверяется чаще изоляция и ее пробой, работа с экраном встречается довольно редко, так как сами экранированные кабели в квартирах и частных домах используются редко. Собственно, пользоваться мегаомметром не особо сложно. Важно только не забывать о наличии высокого напряжения и необходимости снимать остаточный заряд после каждого измерения. Это делают прикасаясь проводом заземления к только что измеренному проводу. Для безопасности этот провод можно закрепить на сухом деревянном держаке.

Процесс измерения

Выставляем напряжение, которое будет выдавать мегаомметр. Оно выбирается не произвольно, а из таблицы. Есть мегаомметры, которые работают только с одним напряжением, есть работающие с несколькими. Вторые, понятное дело, удобнее, так как их можно использовать для тестирования различных устройств и цепей.  Переключение тестового напряжения производится ручкой или кнопкой на лицевой панели прибора.

Наименование элемента	Напряжение мегаомметра	Минимально допустимое сопротивление изоляции	Примечания
Электроизделия и аппараты с напряжением до 50 В	100 В	Должно соответствовать паспортным, но не менее 0,5 МОм	Во время измерений полупроводниковые приборы должны быть зашунтированы
тоже, но напряжением от 50 В до 100 В	250 В
тоже, но напряжением от 100 В до 380 В	500-1000 В
свыше 380 В, но не больше 1000 В	1000-2500 В
Распределительные устройства, щиты, токопроводы	1000-2500 В	Не менее 1 МОм	Измерять каждую секцию распределительного устройства
Электропроводка, в том числе осветительная сеть	1000 В	Не менее 0,5 МОм	В опасных помещениях измерения проводятся раз в год, в друих — раз в 3 года
Стационарные электроплиты	1000 В	Не менее 1 МОм	Измерение проводят на нагретой отключенной плите не реже 1 раза в год

Перед тем как пользоваться мегаомметром, убеждаемся в отсутствии напряжения на линии — тестером или индикаторной отверткой. Затем, подготовив прибор (выставить напряжение и на стрелочных выставить шкалу измерения) и подключив щупы, снимаем заземление с проверяемого кабеля (если помните, оно подключается перед началом работ).

Следующий этап — включаем в работу мегаомметр: на электронных нажимаем на кнопку Test, в стрелочных крутим ручку динамо-машины. В стрелочных крутим до тех пор, пока не зажжется на корпусе лампа — это значит необходимое напряжение в цепи создано. В цифровых в какой-то момент значение не экране стабилизируется. Цифры на экране — сопротивление изоляции. Если оно не меньше нормы (средние указаны в таблице, а точные есть в паспорте к изделию), значит все в норме.

Как проводить измерения мегаомметром

После того, как измерение окончено, перестаем крутить ручку мегаомметра или нажимаем на кнопку окончания измерения на электронной модели. После этого можно отсоединять щуп, снимать остаточное напряжение.

Вкратце — это все правила пользования мегаомметром. Некоторые варианты измерений рассмотрим подробнее.

Измерение сопротивления изоляции кабеля

Часто требуется измерить сопротивление изоляции кабеля или провода. Если вы умеете пользоваться мегаомметром, при проверке одножильного кабеля это займет не более минуты, с многожильными придется возиться дольше. Точное время зависит от количества жил — придется проверять каждую.

Тестовое напряжение выбираете в зависимости от того, в сети с каким напряжением будет работать провод. Если вы планируете его использовать для проводки на 250 или 380 В, можно выставить 1000 В (смотрите таблицу).

Проверка трехжильного кабеля — можно не скручивать, а перемерять все пары

Для проверки сопротивления изоляции одножильного кабеля, один щуп цепляем на жилу, второй — на броню, подаем напряжение. Если брони нет, второй щуп крепим к «земляной» клемме и тоже подаем тестовое напряжение. Смотрим на показания. Если стрелка показывает больше 0,5 МОм, все в норме, провод можно использовать. Если меньше — изоляция пробита и его применять нельзя.

Можно проверить многожильный кабель. Тестирование проводится для каждой жилы отдельно. При этом все остальные проводники скручиваются в один жгут. Если при этом надо проверить еще и пробой на «землю», в общий жгут добавляется еще и провод, подключенный к соответствующей шине.

Если у кабеля имеется экран, металлическая оболочка или броня, они тоже добавляется в жгут. При образовании жгута важно обеспечит хороший контакт.

Примерно так же происходит измерение сопротивления изоляции розеточных групп. Из розеток выключают все приборы, отключают питание на щитке. Один щуп устанавливают на клемму заземления, второй — в одну из фаз. Тестовое напряжение — 1000 В (по таблице). Включаем, проверяем. Если измеренное сопротивление больше 0,5 МОм, проводка в норме. Повторяем со второй жилой.

Если электропроводка старого образца — есть только фаза и ноль, тестирование проводят между двумя проводниками. Параметры аналогичны.

Проверить сопротивление изоляции электродвигателя

Для проведения измерений двигатель отключается от питания. Необходимо добраться до выводов обмотки. Асинхронные двигатели, работающие на напряжении до 1000 В тестируются напряжением 500 В.

Для проверки их изоляции один щуп подключаем к корпусу двигателя, второй поочередно прикладываем к каждому из выводов. Также можно проверить целостность соединения обмоток между собой. Для этой проверки надо щупы устанавливать на пары обмоток.

для чего нужен, что измеряют, как пользоваться

Большинству электриков на производстве или предприятии приходится иметь дело с мегаомметром. Это одна из разновидностей электрического тестера, позволяющая определять состояние цепи. Как работает такой аппарат, какие параметры измеряет и как им пользоваться, рассмотрим ниже.

ЧТО ТАКОЕ МЕГАОММЕТР

Мегаомметр относится к измерительным приборам, замеряющим сопротивление. Последнее показывается в омах. Приставка «мега» в названии указывает на способность работать с высокими значениями. Поэтому тестер используется преимущественно профессиональными электриками и предназначен для «прозвона» оборудования или электрических коммуникаций, работающих под высоким напряжением. Мегаомметр может использоваться при показателях 50-2500 V, но выявляет тестер не целостность проводника, а надежность его обмотки.

Для замера сопротивления прибор пропускает через проводник заряд тока. Он вырабатывается самостоятельно при помощи генератора (встроенная динамомашина внутри) или берется от аккумулятора. По типу существует два варианта: безиндукционные и индукционные. Мегаомметр относится к ручным приборам и удобен для переноса и частых замеров. Ввиду компактных габаритов для него легко найти место для хранения в сумке электрика и транспортировать.

Мегаомметр может быть цифровым (с ЖК-дисплеем) или аналоговым (значения нарисованы на шкале и показываются стрелкой). Существуют полностью электронные версии (все современные) и электромеханические (более устаревший тип, но применяется до сих пор).

При помощи тестера можно узнать:

• нарушена ли изоляция кабеля или обмотки механически;
• имеется ли короткое замыкание;
• нет ли увлажнения изоляции и частичной утечки тока.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСТРОЙСТВО

Стрелочные мегаомметры весят 1-2.2 кг и имеют габариты 210х150х100 мм. Электронные аналоги более тонкие и легкие — их размеры бывают 150х80х50 мм и весят они 400-800 г. Приборы способны показывать сопротивление от 0 до 200 кОм.

Устройство с аналоговым табло состоит из электромеханического генератора, оснащенного ручным приводом. Для подачи нужного напряжения оператор должен крутить ручку со скоростью 2 оборота в секунду. При достижении необходимого уровня загорается световой индикатор. Это указывает, что ток подан и можно смотреть на результат. При неровном расположении тестера в пространстве или удержании в руках, а не на твердом основании, возможны неверные показания. Зато электромеханические мегаомметры можно использовать при температуре от -30 до +50 градусов. Они подходят для продолжительных измерений на улице в холодную погоду.

Электронные версии подают напряжение от встроенного аккумулятора или батареи. Работать с ними проще, поскольку ничего не требуется крутить. Результат выводится на жидкокристаллический экран в виде готовых цифр. Данные не зависят от положения мегаомметра в пространстве. Но кристаллы в дисплее начинают замерзать уже при -10 градусах, поэтому на улице в холодную погоду долго им пользоваться не получится.

У всех типов мегаомметров есть три разъема для подключения контактных проводов. На конце последних находятся измерительные щупы. Они разделяются по предназначению:

1. заземление;
2. линия или объект;
3. экран.

 Для замера сопротивления изоляции между жилами в кабеле, щупы цепляются к ним и заземлению. Разъем экрана в таком процессе не участвует. Для оценки качества изоляции между проводом и наружным экраном (броней) используется третий щуп.

ПРИНЦИП РАБОТЫ

Мегаомметр создан для отсчета электрически активных сопротивлений. Данные отображаются в мегаОмах. Чаще всего измерение ведется при постоянном токе, хотя некоторые версии умеют проводить испытания и на переменном. Расчет происходит на основании закона Ома: R=U/I. В этой формуле R означает сопротивление, которое нужно посчитать. U и I относятся к напряжению и силе тока (вольты и амперы).

Прибор подключается при помощи диагностических щупов к проводнику и включается. Задается определенное напряжение, характерное для этого участка цепи. Внутри мегаомметра есть амперметр, измеряющий силу тока. Зная напряжение и силу тока, вычисляется сопротивление. В данном случае сила тока в определенном участке электрической цепи пропорциональна напряжению и обратно пропорциональна внутреннему сопротивлению.

Если в показаниях мегаомметра есть отклонения от нормы, значит присутствует утечка тока. Это может быть поврежденная изоляция, или часть оголенного провода касается экрана, корпуса. Защитная оболочка жил в скрученном кабеле постепенно высыхает и истончается, что может привести к наводкам тока. Места с нарушенной изоляцией необходимо найти и заизолировать, а с истонченной — заменить. Если этого не сделать, то участок цепи будет перегреваться, и возможно возгорание или короткое замыкание в этом месте.

В случае касания двух оголенных проводов между собой тестер сразу показывает 0. Это означает прямое короткое замыкание и эксплуатировать оборудование дальше запрещено. Потребуется устранить несанкционированный контакт, восстановить цепь и заизолировать проводники.

ПРАВИЛА РАБОТЫ С МЕГАОММЕТРОМ

Поскольку мегаомметры предназначены для эксплуатации в сетях с повышенным напряжением, к работе с ними допускаются только обученные люди. Если электрическая установка пропускает через себя 1000 В и выше, понадобится специальный допуск. Сам аналоговый прибор генерирует от 500 до 1500 V на своей обмотке. Мегаомметр относится к травмоопасным приборам, способным поразить пользователя электрическим током. Причем удар происходит не от проверяемого оборудования, а от обмотки самого тестера, если не снять остаточное напряжение.

При эксплуатации прибора на установках под напряжением свыше 1000 В всегда должен выписываться наряд-допуск и проводиться инструктаж по технике безопасности. К работе допускаются электрики с третьей или четвертой группой электробезопасности.

Важно! Перед началом эксплуатации следует осмотреть мегаомметр на целостность обмотки токонесущих частей. При использовании электрик должен быть в диэлектрических перчатках. После снятия щупов с контактов, остаточное напряжение на оборудовании нужно передать на «землю», присоединив провод. Контакты самого мегаомметра нужно соединить между собой на 2 секунды. Только после этого прибор разрешается сматывать для хранения или транспортировки.

Работу с мегаомметром нужно выполнять при уровне влажности не выше 80%. При высоком показателе влажности возможно пощипывание током. Прикасаться руками можно только к изолированным ручкам на щупах. Все замеры выполняются только на полностью обесточенном оборудовании. При наличии рядом других рабочих следует вывесить предупреждающую об опасности табличку или плакат. Если изоляция на технике мокрая (туда попала вода, пар и пр.), сперва место просушивается сухим воздухом и только потом проверяют сопротивление. В случаях, когда питание на испытуемое оборудование подается в другом месте, там нужно установить табличку, запрещающую работу.

ГДЕ ИСПОЛЬЗУЮТСЯ

Мегаомметры автономны по источнику питания и могут применяться на любой высоте и удаленности от цивилизации. С их помощью проверяется сопротивление проводника, чтобы найти ток утечки. Вторая задача — это найти короткое замыкание, которое может быть как между токонесущими жилами, так и на корпус оборудования. Основная сфера применения — это силовые электрические установки, оборудование и станки, задействованные в промышленности.

Тестер активно используется на предприятиях для:

• проверки трансформаторов;
• обмотки генераторов и выпрямителей в различных электромашинах;
• замера изоляции проложенных кабелей;
• тестирования клемм пускателей, автоматов и других устройств.

Мегаомметр самостоятельно вычисляет сопротивление по закону Ома и оператору не приходится выполнять дополнительных подсчетов. Готовые значения выводятся на экран. Это упрощает работу и фиксирование результата.

КАК ПОЛЬЗОВАТЬСЯ МЕГАОММЕТРОМ

Сперва прочитайте инструкцию по эксплуатации к конкретной модели, чтобы понимать предназначение отдельных переключателей и контактов. Убедитесь, что тестер работает. Для этого включите мегаомметр и соедините диагностические щупы «земли» и «линии» между собой. В таком положении тестер должен выдать 0 на дисплее или стрелочном циферблате.

ВЫБОР КОЛИЧЕСТВА ВОЛЬТ

Далее важным параметром является выбор напряжения. Оно напрямую зависит от проверяемого объекта. Для замера сопротивления кабеля переменного тока или других установок, работающих от 220 В подойдет общий режим на 500 В. Промышленное оборудование, работающее под напряжением до 1000 В проверяется с аналогичным параметром. Это относится к технике, подключаемой как к однофазной, так и к трехфазной сети. Толстые магистральные кабели, огромные трансформаторы и силовые установки проверяются на показателе 1500 В.

КАК ПОДКЛЮЧИТЬ ПРОВОДА

Схема подключения щупов мегаомметра зависит от того, что требуется проверить. Для оценки целостности изоляции между двумя проводниками (например, две жилы внутри одного кабеля) щупы тестера фиксируются параллельно к этим проводам. Если нужно узнать сопротивление между токонесущей частью кабеля и наружным защитным экраном, то контакты прибора подключаются к проверяемой жиле и внешнему экрану.

Обратите внимание! Если внутри кабеля много жил, то для полной проверки целостности изоляции придется каждую из них подключить к мегаомметру и экрану. Только так можно быть уверенным в отсутствии утечек и дальнейшей безопасной эксплуатации.

ПОДАЙТЕ НАПРЯЖЕНИЕ НА ЦЕПЬ

Если используется электромеханический тип мегаомметра, понадобится покрутить боковую рукоятку со скоростью 2 оборота в секунду. Когда загорится красная лампочка, необходимые параметры напряжения достигнуты. В цифровых версиях достаточно нажать клавишу «Пуск» и тестер выдаст нужный ток на проверяемый участок.

ФИКСАЦИЯ ПОКАЗАНИЙ

Если отклонения в номинальных показаниях не превышают 0.5 мОм, значит изоляция находится в нормальном состоянии и эксплуатация проводника или оборудования может быть продолжена. На производстве данные о проверке записываются в журнал, чтобы можно было отслеживать динамику показаний.

ЧТО ДЕЛАТЬ С ПРИБОРОМ ПОСЛЕ ОКОНЧАНИЯ ПРОВЕРКИ

Сперва нужно обезопасить рабочее место. Если замер сопротивления выполнялся на пусковом устройстве или другом узле с оголенными клеммами, потребуется снять с них остаточное напряжение. При игнорировании требования, случайное прикосновение к этим деталям приведет к поражению электрическим током. Для снятия напряжения соедините испытуемый элемент с «землей» на пару секунд.

Сам мегаомметр тоже нужно разрядить. Для этого контакты щупов кратковременно замыкаются. Действие выполняется уже на выключенном тестере. Теперь провода с ручками и оголенными штифтами можно смотать и перейти к внесению данных в протокол. Если в процессе замера изоляции выявлены отклонения, кроме записи в журнале потребуется уведомить ответственного на производстве.

КАК ПРОВЕРИТЬ МЕГАОММЕТР

Понять, исправен мегаомметр или нет, можно при помощи двух действий. При первом положении тумблера и совмещении контактов щупа тестер должен выдавать всегда только 0. Когда стороны разъединяются, стрелка аналогового прибора уходит до конца влево, сообщая о бесконечности сопротивления. Ведь у сухого воздуха оно действительно велико. Любые отклонения в этих двух тестах свидетельствуют о неисправности и требуют ремонта аппарата. Применять его для замера сопротивления кабеля или обмотки оборудования нельзя.

Среди распространенных неисправностей мегаомметра встречаются:

• нарушение контакта в гнезде разъема;
• преломление провода щупа;
• перегорание предохранителя;
• выход из строя источника энергии в цифровых версиях.

Для ремонта мегаомметра понадобится заменить аккумуляторы или сгоревший предохранитель, восстановить контакт в разъеме или проводнике. При других поломках обращаются в сервисный центр для профессионального ремонта или замены товара.

Мегаомметр Проверка с помощью мегомметра

23.11.2020

Мегаомметр или мегомметр — это прибор, используемый для проверки электрического сопротивления и сопротивления изоляции. Обычно это делается путем подачи высоковольтного сигнала на тестируемый объект, обычно провод или двигатель. Использование мегомметра важно для предотвращения поражения электрическим током и повреждения оборудования. В этой статье мы расскажем, как и когда использовать мегомметр, и обсудим его сравнение с другими инструментами.

Что измеряют мегаомметры и как они работают?

Чтобы понять, как работают мегаомметры, важно понимать, какие измерения они используют. Измерения, производимые мегомметром, в самой малой части могут быть сведены к омам. Но что такое омы? Ом является мерой электрического сопротивления. Величина, на которую материал уменьшает электрический ток, проходящий через него, является величиной электрического сопротивления.

Мегаомметры получили свое название благодаря измерению большого количества омов. Меггеры считывают значения в мегаомах, где 1 мегаом равен 1 000 000 ом.

Но тогда почему мегаомметры иногда называют приборами для проверки изоляции? Это связано с тем, что для проверки электрического сопротивления проводов, например, мегаомметры измеряют сопротивление изоляции. Это измерение позволяет оценить целостность изоляции, что важно для предотвращения поражения электрическим током и повреждения оборудования. Однако, несмотря на то, что мегомметры иногда называют измерителями изоляции, потому что они могут выполнять эту функцию, они также обычно ограничиваются этой функцией. Другие инструменты, называемые тестером изоляции, могут иметь больше возможностей, таких как показания выходного напряжения и тока.

Для проверки изоляции мегомметры используют высоковольтный слаботочный заряд постоянного тока, который измеряет сопротивление в проводах и обмотках двигателя, чтобы определить утечку тока и неисправную или поврежденную изоляцию. Это известно как меггинг-тест. Тесты мегомметра помогают проверить целостность проводов или двигателей, с которыми вы работаете.

7 шагов, как использовать мегомметр

Меггеры генерируют напряжение для определения значения высокого сопротивления изоляции. Как правило, наименьшее значение, которое может обеспечить мегомметр, составляет 1000 вольт, в то время как некоторые мегомметры с ручным приводом могут подавать до 10 000 вольт или более через небольшой генератор внутри счетчика. Чтобы запустить тест мегомметра, выполните следующие действия и обратитесь к руководству по эксплуатации мегомметра за полными инструкциями по технике безопасности.

Шаг 1. Отключите питание

Убедитесь, что напряжение, проходящее через провода, которые вы хотите проверить, отключено.

Шаг 2. Отсоедините провода

Отсоедините провода, которые вы хотите проверить, с обоих концов цепи и всех проводов питания двигателей.

Шаг 3. Подсоедините заземляющий провод

Подсоедините один из выводов мегомметра к заземляющему соединению, например к изоляции проводов, электрической раме или земле.

Шаг 4. Подключить к проводнику

Подсоедините другой провод мегомметра к проводнику, например к оголенному медному проводу или клемме двигателя.

Шаг 5. Создайте напряжение

Поверните ручку генератора, чтобы создать напряжение. Это может занять от двух до пяти секунд.

Шаг 6. Снимите показания счетчика

Определение безопасных показаний зависит от того, что вы тестируете. Как правило, показание должно равняться одному мегаому на каждые 1000 вольт рабочего напряжения. Для двигателя с рабочим напряжением 1500 В идеальное значение будет 1,5 МОм. Минимальное показание никогда не должно быть меньше одного мегаома.

Шаг 7. Полное тестирование

Полное тестирование оставшихся проводов или клемм.

Измерение электрического сопротивления в сравнении с сопротивлением изоляции

Важно отметить, что мультиметры и мегомметры — это не одно и то же. Мультиметры измеряют электрическое сопротивление, а мегаомметры измеряют сопротивление изоляции. Хотя электрическое сопротивление является составной частью использования мегомметра, целью проверки мегомметра является измерение сопротивления изоляции. Это делается для проверки неисправности изоляции, которая может привести к проблемам с электричеством или повреждению. Мультиметры не имеют возможности измерять сопротивление изоляции.

Мегаомметры являются важным устройством для обеспечения безопасности при выполнении электромонтажных работ. Понимание того, как их использовать и читать, может помочь предотвратить повреждение дорогостоящего оборудования, незапланированные отключения и опасность для персонала.

Соответствие и пригодность продукта

Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации. Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.

Что такое тест Меггера и как он выполняется

Устройство используется с 1889 года, его популярность возросла в 1920-х годах, поскольку устройство с давней историей одинаково в своем использовании и цели тестирования, в последние годы появилось мало реальных улучшений в его конструкции. и качество тестера. Теперь доступны высококачественные варианты, которые просты в использовании и достаточно безопасны.

Меггер-тест — это метод тестирования с использованием измерителя сопротивления изоляции, который помогает проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому стало очень необходимо проверять IR (сопротивление изоляции) оборудования с постоянным регулярным интервалом, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

IR дает меру длительной способности изолятора выдерживать рабочее напряжение без каких-либо путей утечки тока. Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger test, способного подавать напряжение постоянного тока между двумя его датчиками, автоматически вычисляя и затем отображая значение IR.

Тест Меггера настолько популярен, что « Сопротивление изоляции » и « Тест Меггера » используются как синонимы.

Зачем проводится мегомметрическое тестирование?

Сопротивление изоляции качество электрической системы ухудшается со временем, условиями окружающей среды, т. е. температурой, влажностью, влагой и частицами пыли. Он также подвергается негативному воздействию из-за наличия электрических и механических нагрузок, поэтому очень важно регулярно проверять IR (сопротивление изоляции) оборудования, чтобы избежать каких-либо мер со смертельным исходом или поражения электрическим током.

Другой сценарий: если в вашем доме только что случился пожар, а пожарная часть покинула место происшествия. Электрическая компания отключила вам газ и электричество, и вы в темноте. По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления. Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют «проверки мегомметром» для проверки целостности системы электропроводки в вашем доме.

При пожаре или другом сильном нагреве (молния, взрыв и т. д.) проводка и ее соответствующие элементы (изоляция и т. д.) подвергаются сильному нагреву. Все металлы и физические соединения имеют температуру плавления. В ходе некоторых пожаров достигается эта точка плавления и нарушается токоведущая целостность проводки. Изоляция могла расплавиться внутри или расплавились и провод, и изоляция. Когда это происходит, у вас появляется карман сопротивления, который формируется, когда электрический ток пытается пройти через эту расплавленную область. Когда ток увеличивается, чтобы попытаться пересечь карман, он создает тепло. Это тепло может создать достаточную температуру, чтобы фактически вызвать новый пожар. Как раз то, что вам не нужно! Страшная часть этих скомпрометированных проводов заключается в том, что вы можете не знать, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

Тестирование с помощью мегомметра не вызывает никаких повреждений, что делает его хорошим вариантом, когда кто-то не хочет проделывать отверстия в стенах для проверки электрической изоляции на наличие каких-либо проблем или проблем. Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Как правило, он предоставляет информацию о токе утечки и наличии на участках изоляции чрезмерного загрязнения или влаги, а также о количестве влаги, износе и неисправностях обмотки.

Что делается во время тестирования Megger?

Мы можем проверить ваши цепи на наличие существующих соединений и расплавленных участков неисправности, которые могли возникнуть во время пожара. Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы гарантировать отсутствие дальнейших проблем с затронутыми цепями. Если у вас случился пожар, поговорите со своим Настройщиком и узнайте, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, это оплатить еще один иск через месяц после того, как вы сможете вернуть себе место жительства.

Carelabs имеет в наличии оборудование и опыт для проведения тестирования Megger, регистрации и регистрации этих результатов в вашей страховой компании, а также в местном строительном департаменте. Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, установить новую проводку по мере необходимости. Мы здесь для всех ваших электрических потребностей.

Как выполняется тестирование мегомметра?

Мультиметр используется в качестве тестера изоляции в некоторых условиях, и в основном выполняется только проверка непрерывности. Но для обнаружения и проверки тока утечки в нормальном или перегруженном состоянии используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводах, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель, обмотка генератора или общая электроустановка. Это очень важный тест, проводимый очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влаги в электрическом оборудовании/обмотке/системе.

Процедура проверки сопротивления изоляции или проверки мегомметром приведена ниже:

• Сначала мы отключим все линейные и нейтральные клеммы трансформатора.

Измерительные провода мегомметра

• подключаются к шпилькам ввода НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.

Измерительные провода мегомметра

• подключаются к шпилькам ввода ВН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками ВН и землей.

Измерительные провода мегомметра

• подключаются к шпилькам ввода НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Приведенное ниже эмпирическое соотношение дает рекомендуемое минимальное значение IR в единицах измерения мега Ом (МОм). . Меры стоимости дают нам представление о прочности изоляции кабеля и о том, изношена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. ИК также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют различные уровни напряжения, которые применяются к кабелю в зависимости от его номинала и размера. Для проведения мегомметром высоковольтного кабеля на 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может быть где угодно от 1 ГигаОм до 200 ГигаОм.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток. Исходя из этого, я надеюсь, что мы знакомы с термином Изоляция. Это означает, что ток не может проходить или просачиваться через определенный проводник, если он должным образом изолирован или защищен. Эти провода могут находиться внутри здания, приборов или электродвигателя.

По сути, вы проверяете сопротивление провода. Например, если вы хотите проверить, неисправен ли двигатель, вы проверите его мегомметром, проверяя каждую из трех фаз двигателя на землю и друг на друга, чтобы увидеть, не замкнут ли он на землю или сам на себя.

Принцип работы мегомметра  Тест

• Напряжение для проверки, создаваемое ручным мегомметром, проверка вращением рукоятки в случае ручного типа, для электронного тестера используется батарея.
• 500 В постоянного тока достаточно для проведения испытаний оборудования с напряжением до 440 В.
• от 1000 В до 5000 В используется для испытаний электрических систем высокого напряжения.
• Отклоняющая катушка или токовая катушка, соединенные последовательно и позволяющие протекать электрическому току, потребляемому проверяемой цепью.
• Катушка управления, также известная как катушка давления, подключена параллельно цепи.
• Резистор ограничения тока (CCR и PCR), соединенный последовательно с управляющей и отклоняющей катушкой для защиты от повреждения в случае очень низкого сопротивления во внешней цепи.
• При испытании ручным мегомметром эффект электромагнитной индукции используется для создания испытательного напряжения, т. е. якорь перемещается в постоянном магнитном поле или наоборот.
• Где, как и в испытательных батареях мегомметра электронного типа, используются для создания испытательного напряжения.
• При увеличении напряжения во внешней цепи отклонение стрелки увеличивается, а отклонение стрелки уменьшается с увеличением тока.
• Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
• Когда тестируемая электрическая цепь разомкнута, крутящий момент из-за катушки напряжения будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
• При наличии короткого замыкания указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметра  Тестовый

Его можно разделить на две основные категории:

1. Электронный тип (на батарейках)
2. Ручной тип (с ручным управлением)

A Преимущества электронного мегомметра  Тест

• Уровень точности очень высок.
• Значение IR является цифровым, легко читаемым.
• Один человек может работать очень легко.
• Отлично работает даже в очень тесном помещении.
• Очень удобный и безопасный в использовании.

Преимущества ручного мегомметра  Тест

• По-прежнему сохраняет свою важность в мире высоких технологий, поскольку это самый старый метод определения значения IR.
• Для работы не требуется внешний источник.
• Дешевле на рынке.

Но есть и другие типы мегомметра, работающего от двигателя, в котором не используется батарея для производства напряжения. Требуется внешний источник для вращения электродвигателя, который, в свою очередь, вращает генератор мегомметра.

Проверка сопротивления изоляции или ИК-теста проводится инженерами по техническому обслуживанию, чтобы убедиться в исправности общей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубой деградации. IR обычно будет высоким (несколько сотен мегаом) для системы с сухой изоляцией. Инженеры по техническому обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание проводится при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмотками в результате ухудшения изоляции обмоток. На значения тестовых измерений влияют такие переменные, как температура, влажность, тестовое напряжение и размер трансформатора.

Этот тест следует проводить до и после ремонта или во время технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Значения испытаний должны быть нормализованы к 20°C для целей сравнения.

Общее эмпирическое правило, используемое для допустимых значений для безопасного включения питания, составляет 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

Меры предосторожности при тестировании мегомметром

При использовании мегомметра вы можете получить травму или повредить оборудование, с которым работаете, если не будете соблюдать следующие МИНИМАЛЬНЫЕ меры предосторожности.
