Магнит вводят в кольцо в результате чего появляется ток: Направление индукционного тока. Правило Ленца — урок. Физика, 8 класс.

Содержание

Магнит вводят в кольцо в результате чего появляется ток направление которого показано на рисунке

Статьи › Магнит

Что происходит в кольце когда в него входит магнит? При приближении магнита к кольцу без прорези возрастает магнитный поток сквозь площадь кольца. Так как кольцо замкнуто, то в нем возникает индукционный ток. В кольце с разрезом ток циркулировать не может. Ток в сплошном кольце создаёт магнитное поле, поэтому кольцо приобретает свойства магнита.

  1. Какой полюс магнита ближе к кольцу
  2. Как определить направление индукционного тока кратко
  3. Как меняется направление индукционного тока
  4. Почему кольцо отталкивается от магнита
  5. Как узнать у магнита где север а где Юг
  6. Где север и Юг у магнита
  7. Как определить направление движения магнитов
  8. Что будет происходить при приближении магнита
  9. Что такое индукция простыми словами
  10. Что происходит при внесении магнита В катушку
  11. Как взаимосвязаны направления движения магнита и индукционного тока
  12. Как определить направление индукционного тока В движущемся В магнитном поле проводнике
  13. Как определить направление индукционного тока в проводнике
  14. Как определить направление индукционного тока по правилу правой руки
  15. Как определить направление тока в контуре
  16. Какой полюс притягивает магнит
  17. Какие полюса у магнита
  18. Что будет если магнит удаляют от кольца
  19. Как можно определить направление линий магнитного поля
  20. Как работает электромагнитная индукция
  21. Как направлен магнитный поток
  22. Как изменяется направление индукционного тока при изменении направление движения магнита
  23. В чем суть закона электромагнитной индукции
  24. Что является причиной возникновения индукционного тока
  25. Почему магнит теряет свойства
  26. Почему кольцо с разрезом не реагируют на приближение магнита
  27. Какой полюс магнита сильнее
  28. Где находится северный полюс магнита
  29. Что такое южный полюс магнита
  30. Как реагирует золото на магнит
  31. Как определить направление тока в кольце при приближении удалении магнита
  32. Что будет если разбить магнит

Какой полюс магнита ближе к кольцу

Магнит выводят из кольца, и в нём возникает индукционный ток, направление которого показано на рисунке. Какой полюс магнита ближе к кольцу? Полюс; Ответ: 1.

Как определить направление индукционного тока кратко

Правило Ленца определяет направление индукционного тока и гласит: Индукционный ток всегда имеет такое направление, что он ослабляет действие причины, возбуждающей этот ток.

Как меняется направление индукционного тока

Индукционный ток возникает только при изменении линий магнитной индукции. Направление тока будет различно при увеличении числа линий и при их уменьшении.

Почему кольцо отталкивается от магнита

При приближении магнита кольцо отталкивается, значит, полюса магнита и магнитного поля кольца обращены друг к другу одноименными полюсами. Вектора магнитной индукции магнита и кольца противонаправлены. В случае, если магнит подносят северным полюсом к кольцу, то вектор магнитной индукции кольца направлен вправо.

Как узнать у магнита где север а где Юг

«Северный» полюс определяется как полюс магнита, который, будучи подвешенный в свободном состоянии, указывает на географический Северный полюс Земли. Аналогично, «южный» полюс магнита указывает на географический Южный полюс Земли. Разноимённые полюса будут притягиваться, соответственно одноимённые будут отталкиваться.

Где север и Юг у магнита

Традиционно конец магнита, указывающий направление на север, называется северным полюсом магнита, а противоположный конец — южным.

Как определить направление движения магнитов

Для определения направления линий магнитного поля соленоида применяют правило правой руки. Если направления четырех пальцев правой руки совпадают с направлением тока в витках соленоида, то направление большого пальца совпадает с направлением линий магнитной индукции внутри соленоида.

Что будет происходить при приближении магнита

Индукция магнитного поля, создаваемого постоянным магнитом, уменьшается с увеличением расстояния до него. Поэтому при приближении магнита к кольцу (задача 23.1.3) поток индукции магнитного поля магнита через кольцо изменяется, и в кольце возникает индукционный ток.

Что такое индукция простыми словами

Индукция — это вид обобщения, связанный с предвосхищением результатов наблюдений и экспериментов на основе данных опыта. В индукции данные опыта «наводят» на общее, поэтому индуктивные обобщения рассматриваются обычно как опытные истины или эмпирические законы.

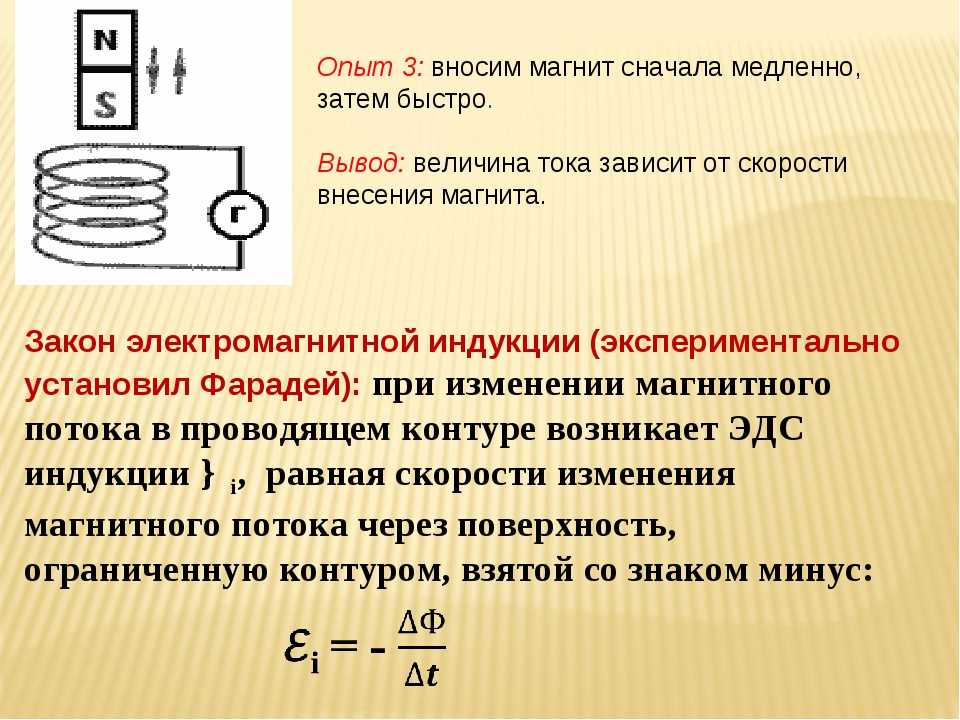

Что происходит при внесении магнита В катушку

При внесение магнита в катушку, замкнутую на гальванометр, в ней возникает индукционный электрический ток.

Как взаимосвязаны направления движения магнита и индукционного тока

Силовые линии магнитного поля всегда направлены от N к S — от северного полюса к южному полюсу магнита. По правилу Ленца индукционный электрический ток в проводнике, возникающий при изменении магнитного потока, направлен таким образом, что его магнитное поле противодействует изменению магнитного потока.

Как определить направление индукционного тока В движущемся В магнитном поле проводнике

Согласно этому правилу, если расположить правую ладонь так, чтобы отставленный большой палец совпадал с направлением движения проводника, а силовые линии магнитного поля входили в ладонь, то направление индукционного тока в проводнике совпадёт с направлением вытянутых пальцев.

Как определить направление индукционного тока в проводнике

Направление индукционного тока, возникающего в прямолинейном проводнике при его движении в магнитном поле, определяется по правилу правой руки: если правую руку расположить вдоль проводника так, чтобы линии магнитной индукции входили в ладонь, а отогнутый большой палец показывал направление движения проводника, то

Как определить направление индукционного тока по правилу правой руки

Правило правой руки: «Если ладонь правой руки расположить так, чтобы в неё входили силовые линии магнитного поля, а отогнутый большой палец направить по движению проводника, то четыре вытянутых пальца укажут направление индукционного тока».

Как определить направление тока в контуре

Направление индукционного тока в контуре определяется правилом Ленца: Индукционный ток направлен так, чтобы своим магнитным полем противодействовать изменению магнитного потока, которым он вызван.

Какой полюс притягивает магнит

А если поднести к магнитной стрелке магнит южным полюсом, то притянется северный полюс магнитной стрелки (рис. \(3\)). Таким образом можно доказать, что одноимённые магнитные полюсы отталкиваются, а разноимённые магнитные полюсы притягиваются. Это правило распространяется и на электромагниты.

Какие полюса у магнита

У любого магнита есть два полюса — северный и южный. Как запомнить, что выходят магнитные линии из северного полюса, а приходят в южный?

Что будет если магнит удаляют от кольца

Но если отдалять магнит от кольца без разреза, то оно начнет притягиваться. Опыты показывают, что притягивание или отталкивание кольца с индукционным током зависит от того, удаляется магнит, или притягивается.

Как можно определить направление линий магнитного поля

Правило правой руки Для определения направления магнитных линий возле проводника с током существует правило буравчика (правило правого винта) — если вкручивать буравчик по направлению тока в проводнике, то направление вращения ручки буравчика укажет направление линий магнитного поля тока (см. рис.

Как работает электромагнитная индукция

Электромагнитная индукция была открыта Майклом Фарадеем 29 августа 1831 года. Он обнаружил, что электродвижущая сила (ЭДС), возникающая в замкнутом проводящем контуре, пропорциональна скорости изменения магнитного потока через поверхность, ограниченную этим контуром.

Как направлен магнитный поток

Согласно правилу Ленца возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым он вызван. Более кратко это правило можно сформулировать следующим образом: индукционный ток направлен так, чтобы препятствовать причине, его вызывающей.

Как изменяется направление индукционного тока при изменении направление движения магнита

Согласно правилу Ленца возникающий в замкнутом контуре индукционный ток своим магнитным полем противодействует тому изменению магнитного потока, которым он вызван. Более кратко это правило можно сформулировать следующим образом: индукционный ток направлен так, чтобы препятствовать причине, его вызывающей.

В чем суть закона электромагнитной индукции

Закон гласит: Для любого контура индуцированная электродвижущая сила (ЭДС) равна скорости изменения магнитного потока, проходящего через этот контур, взятой со знаком минус. или другими словами: Генерируемая ЭДС пропорциональна скорости изменения магнитного потока.

Что является причиной возникновения индукционного тока

Индукционный ток — электрический ток, возникающий в замкнутом проводящем контуре при изменении потока магнитной индукции, пронизывающего этот контур. Величина и направление индукционного тока определяются законом электромагнитной индукции и правилом Ленца.

Почему магнит теряет свойства

Почему мои магниты теряют магнитные свойства, когда я их нагреваю? Да, если Вы нагреваете магниты выше 80 градусов по Цельсию, магниты начинают теряют свои магнитные свойства. Поддерживая эту температуру длительное время или значительно увеличивая её, Вы можете полностью размагнитить магниты.

Почему кольцо с разрезом не реагируют на приближение магнита

Почему кольцо с разрезом не реагирует на приближение магнита? В кольце с разрезом не возникает индукционный ток, поэтому не создаётся магнитного поля, взаимодействующего с полем полосового магнита.

Какой полюс магнита сильнее

Какой полюс магнита сильнее? По теории — при идеальном намагничивании и при идеальном магните оба полюса имеют одинаковую силу.

Где находится северный полюс магнита

Расположение северного магнитного полюса не совпадает с географическим северным полюсом. Примерно с начала XVII века полюс располагается под паковыми льдами в границах нынешней канадской Арктики.

Что такое южный полюс магнита

Южный геомагнитный полюс — точка в южном полушарии, где ось магнитного диполя (представляющего собой основную компоненту разложения магнитного поля Земли по мультиполям) пересекает поверхность Земли.

Как реагирует золото на магнит

Нет, чистое золото и серебро не притягиваются к магниту.

Как определить направление тока в кольце при приближении удалении магнита

Если магнитный поток сквозь кольцо уменьшается со временем, то вектор индукции магнитного поля кольца совпадает по направлению с вектором индукции магнита. Направление индукционного тока в кольце можно определить по правилу правой руки.

Что будет если разбить магнит

При разделении магнита микротоки сохраняют ориентацию, и образуются новые магниты с прежней ориентацией полюсов в каждой части.

  • Где север и Юг у магнита
  • Как изменяется направление индукционного тока при изменении направление движения магнита
  • Как определить направление индукционного тока В движущемся В магнитном поле проводнике
  • Как определить направление индукционного тока в проводнике
  • Как определить направление индукционного тока по правилу правой руки
  • Как определить направление индукционного тока при внесении магнита в кольцо
  • Как определить направление тока в контуре
  • Как определить направление тока в сплошном кольце
  • Как узнать у магнита где север а где Юг
  • Когда в кольце возникает ток
  • Почему кольцо отталкивается от магнита
  • Что происходит в кольце когда в него входит магнит
  • Что такое индукция простыми словами

ЕГЭ по физике 2023 задание 12: номер 32 | 7jtvp

Все для самостоятельной подготовки к ЕГЭ

Зарегистрироваться

Русский язык

Математика (профильная)

Математика (базовая)

Обществознание

Физика

История

Биология

Химия

Английский язык

Литература

Информатика

География

Задания

Варианты

Теория

Задание 1

Задание 2

Задание 3

Задание 4

Задание 5

Задание 6

Задание 7

Задание 8

Задание 9

Задание 10

Задание 11

Задание 12

Задание 13

Задание 14

Задание 15

Задание 16

Задание 17

Задание 18

Задание 19

Задание 20

Задание 21

Задание 22

Задание 23

Задание 24

Задание 25

Задание 26

Задание 27

Задание 28

Задание 29

Задание 30

Разбор сложных заданий в тг-канале:

Посмотреть

Магнит вводят в металлическое кольцо, в результате чего в кольце возникает индукционный ток, направление которого показано на рисунке. Какой полюс магнита (северный, южный, отрицательный, положительный) располагается ближе к кольцу? Ответ запишите словом (словами).

Объект авторского права ООО «Легион»

Посмотреть решение

Предыдущая задача

Следующая задача

Два длинных прямолинейных проводника с токами расположены параллельно, причём потенциалы точек А больше потенциалов точек В. Как направлен относительно рисунка (вправо, влево, ввер…

На каком рисунке правильно изображена картина линий индукции магнитного поля тока, направленного перпендикулярно плоскости чертежа «на нас»?

На рисунке изображена система одинаковых по величине точечных электрических зарядов. Как направлена сила Кулона, действующая на отрицательный заряд со стороны остальных зарядов сис…

По бесконечно длинному проводнику течёт ток I. Он увеличивается. Выберите два правильных ответа.

  1. Ток по контуру 1 по часовой стрелке.
  2. Ток по контуру 1 против часовой стрелки.
  3. Ток …

Популярные материалы

Составим твой персональный план подготовки к ЕГЭ

Кольцеметатель Закон Ленца | Гарвардские естественные науки Лекции Демонстрации

Что это показывает:

Изменяющийся магнитный поток индуцирует ток в металлическом кольце; магнитное поле, создаваемое этим током, противодействует первичному полю, отталкивая кольцо и подбрасывая его в воздух. Это простое объяснение для начинающего ученика «маханием рукой» — далее следует более точное объяснение.

Как это работает на самом деле:

Прыгающее кольцо является яркой и популярной демонстрацией электромагнитной индукции и используется для иллюстрации законов Фарадея и Ленца. Проводящее кольцо, помещенное над ферромагнитным сердечником соленоида, может подняться в воздух или спрыгнуть, когда на соленоид подается достаточное количество переменного тока частотой 60 Гц. Изменяющийся магнитный поток индуцирует ЭДС в металлическом кольце, производя большой ток в кольце. Сила Лоренца между магнитным полем и индуцированным током приводит в движение кольцо.

Осевое магнитное поле железного сердечника отвечает за индукцию тока в кольце. Радиальное магнитное поле обеспечивает силу Лоренца. Таким образом, магнитное поле должно расходиться от железного сердечника, поскольку для эффекта необходимы как осевая, так и радиальная составляющие. Хотя это объяснение вполне верно для возрастающего магнитного поля (как в первой 1/4 цикла), оно не исчерпывающее. Обратитесь к объяснению случая переменного тока, и вы сделаете вывод, что результирующая сила (усредненная по времени за полный цикл) равна нулю. Есть еще одна тонкая, но очень важная особенность, объясняющая эффект в переменном магнитном поле. См. подробное описание демонстрационных фаз привлекательности и отталкивания для графического анализа этого.

Важной особенностью, упущенной из объяснения, является тот факт, что кольцо имеет индуктивность. Хотя эта индуктивность очень мала (0,043 мкГн) 1 , сопротивление постоянному току (61 мкОм) 2 . Полный импеданс кольца равен 63 мкОм, а фазовый угол между ЭДС и током в кольце составляет 15 градусов. Этот фазовый угол отвечает за ненулевую усредненную по времени силу. Уменьшение сопротивления постоянному току (путем охлаждения алюминиевого кольца в LN2) не только увеличит ток в кольце, но также увеличит фазовый угол, так что сила Лоренца на кольце будет значительно больше (кольцо ударится о потолок). Если вы увеличите сопротивление постоянному току (например, используя кольцо из нержавеющей стали), фазовый угол будет настолько мал, что на кольце не будет обнаружено никакой силы.

Также весело (и поучительно) держать одно кольцо над другим парящим кольцом (и рядом с ним). Индуцированные параллельные токи в двух кольцах приводят к возникновению силы притяжения между ними, и нижнее кольцо поднимается, чтобы коснуться верхнего кольца!

Гораздо менее очевидно, почему стопка из пяти узких колец будет парить выше, чем одно кольцо, ширина которого равна стопке из пяти. Отличный и тщательный анализ дан P.J.H. Тьоссем и В. Корнехо, «Измерения и механизмы прыгающего кольца Томсона», AJP 9.0003 68 (3), 238-244 (2000). См. также П.Дж.Х. Тьоссем и Э. К. Брост, «Оптимизация прыжкового кольца Томсона», AJP 79 (4), 353–358 (2011).

Детали аппарата :

Соленоид расположен вертикально, а железный сердечник — группа железных стержней длиной 60 см — находится внутри него и выступает на 42 см. Соленоид представляет собой катушку из 400 витков с индуктивностью воздушного сердечника 4,7 мГн, намотанную проводом 14 AWG с изоляцией на 110 В. Катушка подключена к сети переменного тока 110 В.

Доступно несколько колец. «Стандартное» кольцо изготовлено из алюминия, имеет ширину 2 см, толщину стенки 3,6 мм и внутренний диаметр 4,2 см, чтобы свободно надевать его на сердечник. Поместите кольцо сверху соленоида и включите питание; кольцо оторвется от конца сердечника на высоту около 2 м. Либо включите питание и поместите кольцо на сердечник, и оно зависнет примерно наполовину. Второе алюминиевое кольцо идентично, за исключением разъема, который предотвращает создание тока в цепи, поэтому поле не может генерироваться; кольцо просто сидит там. Также доступна проволочная петля на 50 витков (20AWG), подключенная к 18-вольтовой лампочке. Индуцированная ЭДС зажигает лампочку, когда кольцо опускается на железный сердечник; его яркость будет резко увеличиваться по мере того, как вы будете перемещать кольцо вниз (см. 9).0013 Комментарии ).

рисунок 1. Кольцемет

Установка:

Метатель сидит на лекционной скамье. Перед включением питания убедитесь, что железный сердечник на месте; низкая индуктивность приведет к перегоранию предохранителя.

Комментарии:

Для более эффектного броска окуните кольцо в жидкий азот. Это объясняется в демо Jumping Ring. Будьте осторожны при использовании катушки и лампы, так как они могут легко сгореть, если их уронить на основание стержня из-за очень сильного потока там внизу. По-видимому, прыгающее кольцо было впервые продемонстрировано Элиу Томсоном в мае 1887 года в Американском институте инженеров-электриков в Нью-Йорке, чтобы помочь продвинуть превосходство его динамо-машин переменного тока над системой постоянного тока Эдисона. 3

1 Индуктивность была рассчитана с использованием общего уравнения на стр. 105, глава 13 Фредерика Гровера, Inductance Calculations , (D Van Nostrand, 1946). Результат согласуется с другой формулой на стр. 95 для катушек квадратного сечения.
2 Сопротивление рассчитано для алюминиевого сплава 6063, который имеет удельное сопротивление = 3,32×10 -6 Ом-см.
3 Ноэль Барри и Ричард Кейси, «Прыгающее кольцо Элиу Томсона в левитирующем эксперименте с замкнутым контуром управления», IEEE Transactions on Education 42:1 (февраль 1999 г.): 72–80.

Общая физика II

Глава 31

Вопросы 2, 5, 7, 9, 12, 14,
15

Проблемы: 1, 3, 6, 7, 17, 20


Q2 Проволочная петля помещена в однородный магнитный
поле. При какой ориентации петли магнитный поток максимален?
Для какой ориентации поток равен нулю?

Магнитный поток максимален, когда магнитное поле
B перпендикулярно петле провода, как показано на схеме здесь:

Магнитный поток минимален — фактически равен нулю — когда
магнитное поле B параллельно петле провода, как на диаграмме
здесь:

Для иллюстрации мне показалось лучше нарисовать это почти
параллельно, а не ровно параллельно.

Q5 Стержень на рис. 31.24 движется по рельсам к
вправо со скоростью v , а однородное постоянное магнитное поле
направляется за пределы страницы. Почему индуцированный ток по часовой стрелке ?
Если бы полоса двигалась влево, каково было бы направление
индукционный ток?

Существует магнитная сила из-за движения через магнитный
поле.

F маг = q v
х В

дает вектор вниз для положительного заряда (и
вектор вверх для отрицательного заряда). Течение направлено в сторону
движение положительного заряда.

, так что это означает, что ток течет по движущейся полосе,
влево по нижнему проводнику, вверх через резистор и к
справа по верхнему проводнику. Это по часовой стрелке
течь по всему контуру.

При изменении направления скорости

, который меняет все. Теперь вектор v x B
указывает вверх. Это направление магнитной силы на положительный
заряжать.

, так что это означает, что ток течет вверх в движущемся проводнике.
Для замыкания цепи ток должен течь слева в верхней
проводник, вниз через резистор и вправо в нижнем проводнике.
Это означает против часовой стрелки
ток во всей цепи.

Q7 Большая круглая проволочная петля лежит на горизонтальной
самолет. Через петлю опускают стержневой магнит. Если ось магнита
остается горизонтальной при падении, опишите ЭДС, индуцируемую в контуре.
Как изменится ситуация, если ось магнита останется вертикальной?
как падает?

Когда стержневой магнит падает горизонтально — ну, он падает
вертикально, но он лежит в горизонтальном положении — во всяком случае, когда он
падает, как показано здесь, поток через горизонтальную катушку будет небольшим.
Поток мал, потому что магнитное поле почти параллельно
катушка и направление магнитного поля таково, что если учесть
компонентов, перпендикулярных катушке, примерно столько же положительного
поток как отрицательный поток. Таким образом, если поток мал, изменение потока будет
тоже быть маленьким.

Однако при падении магнита, как показано здесь, с
его ось вертикальна, поток через катушку намного больше, поэтому
изменение потока также будет больше.

Q9 Уилл опускает магнит в длинную медную трубку
создать ток в трубке?

Да, это интересная и полезная демонстрация.

Q12 Что происходит, когда скорость, с которой катушка
генератора вращается увеличивается?

Увеличение скорости увеличивает скорость, с которой
поток изменяется так, что увеличивается ЭДС или напряжение!

Q14 Когда переключатель на рис. 31.25а замкнут,
в катушке установлен ток, а металлическое кольцо пружинит вверх, как показано на рисунке.
31.25б. Почему?

Изменение тока в катушке вызывает изменение магнитного
поле в железном ядре. Это изменяющееся магнитное поле вызывает индуцированное
напряжение и ток в металлическом кольце. По закону Ленца это наведенное напряжение
или ток создаст магнитное поле в направлении, противоположном
магнитное поле в железном сердечнике. Эти два поля отталкивают друг друга!

Q15 Предположим, что батарея на рис. 31.25а заменена.
источником переменного тока, а переключатель удерживается замкнутым. Если удерживать, металл
кольцо в верхней части соленоида становится горячим. Почему ?

В приведенном выше объяснении просто говорится «изменяющийся ток».
и «изменяющееся магнитное поле». Они могут измениться, потому что они
идут от нуля до некоторого значения, или они могут меняться, потому что они
являются частью цепи переменного тока (ac). Результат именно
одинаковый.

Если продолжать удерживать кольцо в чередующемся (меняющемся)
магнитное поле, в нем будет продолжаться ток. Токи производят
нагревать!


31,1 Прямоугольная катушка с 50 витками размером 5,0 см x 10,0
cm сбрасывается с позиции, где B = 0, на новую позицию, где B
= 0,50 Тл и направлен перпендикулярно плоскости катушки. Рассчитать
результирующая средняя ЭДС, индуцируемая в катушке, если происходит смещение
через 0,25 с.

= — N d/dt = —
Н/т

= ф
и

и
= 0

е
= [0,5 Тл] [(0,05 м)(0,10 м)] = 0,0025 Тл-м 2

= ф
и
= 0,0025 Т-м 2

= — N d/dt = —
Н/т
= — (50)(0,0025/0,25) В

= — 0,50 В



31,3 Мощный электромагнит имеет поле 1,6 Тл и поперечное сечение
площадь 0,20 м 2 . Если мы поместим катушку с 200 витками и
общее сопротивление 20 Ом вокруг электромагнита, а затем включите
отключение питания электромагнита за 20 мс (0,020 с), какой ток
наводится в катушке?

= — N d/dt = —
Н/т

= ф
и

ф
= 0

я
= [1,6 Тл] [0,20 м 2 ] = 0,32 Тл-м 2

= ф
и
= — 0,32 Т-м 2

= — N d/dt = —
Н/т
= (200)(0,32/0,020) В

= 3200 В



31,6 Плотно намотанная круглая катушка имеет 50 витков радиусом
0,10 м. Однородное магнитное поле включено вдоль направления, перпендикулярного
к плоскости катушек. Если поле линейно возрастает от 0 Тл
до 0,6 Тл за 0,20 с, какая ЭДС наводится в катушке?

А =
г 2

А =
(0,10 м) 2 = 0,0314 м 2

= A B

с

cos
= cos 0 = 1

я
= 0

е
= (0,0314 м 2 )(0,6 Т) = 0,01885 Т-м 2

= ф
и
= — 0,01885 Т-м 2

= — N d/dt = —
Н/т
= (50)(0,01885/0,020) В

= 47 В

31,7 Круглая катушка из 30 витков радиусом 4 см и сопротивлением 1
Ом помещен в магнитное поле, направленное перпендикулярно плоскости
катушки. Величина магнитного поля изменяется во времени в зависимости от
к выражению B = 0,010 t + 0,040 t 2 , где t в секундах
и B находится в тесла. Рассчитать ЭДС индукции в катушке при t = 5,0
с.

В = 0,010 т + 0,040 т 2

дБ/dt = 0,010 + (0,040)(2 t)

При t = 5,0 с,

дБ/dt] (5,0 с) = 0,010 + (0,05)(90 x 040)(20 x 040)

дБ/dt] (5,0 с) = 0,010 + (0,040)(10)

дБ/dt] (5,0 с) = 0,010 + 0,40 = 0,41

A =
г 2

А =
(0,04 м) 2 = 0,005 м 2

= AB

, так как cos
= cos 0 = 1

= — N d/dt = —
N d(AB)/dt = — NA дБ/dt

= — (30)(0,005)(0,41) V = 0,062 V

Хотя это все, что требует учебник, так как мы также
зная сопротивление катушки, мы могли бы также увеличить его всего на
бит и запросить ток , индуцируемый в катушке.

V = IR

I = V/R

I = 0,062 V / 1

I = 0,062 A

31,17 Летит реактивный самолет Boeing 747 с размахом крыла 60,0 м
горизонтально со скоростью 300 м/с над Финиксом, где направление
магнитного поля Земли составляет 58 o ниже горизонтали. Если
магнитуда магнитного поля 50,0 Тл
(микроТесла), какое напряжение возникает между законцовками крыла?

Летит самолет Boeing 747 с размахом крыла 60,0 м
горизонтально со скоростью 300 м/с над Финиксом, где направление
магнитного поля Земли находится на 58 o ниже горизонтали. Если
величина магнитного поля 50,0 Тл
(микроТесла), какое напряжение возникает между законцовками крыла?

Для случая v , перпендикулярного B , мы
найдено

= — B l v

Но именно компонент B является перпендикулярным
на v (или наоборот!), что важно, поэтому более общий
форма этого уравнения действительно

= — Б л v sin

где угол
между B и v

= — Б л v грех

= — B l v sin 58 o

= — (50 х 10 — 6 )(60)(300)(0,790) В

= — 0,711 В

31,20 На рисунке P31. 20 стержневой магнит перемещается к петле.
Является ли V a — V b положительным, отрицательным или нулем?

С чем нам работать? Закон Ленца говорит
нам, что индуцированный ток попытается вернуть поток к тому, что он
было до изменения («статус-кво анте»).

Первоначально, когда магнит находится далеко, поток через
петля нулевая.

По мере продвижения магнита в катушку магнитный поток увеличивается.
Какое направление имеет магнитное поле?

Магнитное поле направлено от северного полюса N к
внешний столб S . На этом этапе может быть немного легче перерисовать
магнитное поле как единый вектор.

Теперь мы изменились с нет флюса есть флюс
из-за магнитного поля, указывающего « назад » на экран.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
