Вид элемента	Код
Генератор:	G
постоянного тока	G
переменного тока	G
Синхронный компенсатор	GC
Трансформатор	Т
Автотрансформатор	Т
Выключатель в силовых цепях:	Q
автоматический	QF
нагрузки	QW
обходной	—
секционный	QB
шиносоединительный	QA
Электродвигатель	м
Сборные шины	—
Отделитель	QR
Короткозамыкатель	QN
Разъединитель	QS
Рубильник	QS
Разъединитель заземляющий	QSG
Линия электропередачи	W
Разрядник	F
Плавкий предохранитель	F
Реакторы	LR
Аккумуляторная батарея	G
Вид элемента	Код
Конденсаторная силовая батарея	СВ
Зарядный конденсаторный блок	CG
Трансформатор напряжения	TV
Трансформатор тока	ТА
Электромагнитный стабилизатор	TS
Промежуточный трансформатор:	TL
насыщающийся трансформатор тока	TLA
насыщающийся трансформатор напряжения	TLV
Измерительный прибор:	Р
амперметр	РА
вольтметр	PV
ваттметр	PW
частотометр	PF
омметр	PR
варметр	PVA
часы, измеритель времени	РТ
счетчик импульсов	PC
счетчик активной энергии	PI
счетчик реактивной энергии	РК
регистрирующий прибор	PS
Резисторы	R
терморезистор	RK
потенциометр	RP
шунт измерительный	RS
варистор	RU
реостат	RR
Преобразователи неэлектрических величин в электрические:	В
громкоговоритель	ВА
датчик давления	BP
датчик скорости	BR
датчик температуры	ВТ
датчик уровня	BL
сельсин датчик	ВС
датчик частоты вращения (тахогенератор)	BR
пьезоэлемент	BQ
фотоприемник	BL
тепловой датчик	BK
детектор ионизирующих элементов	BD
микрофон	BM
звукосниматель	BS
Синхроноскоп	PS
Комплект защит	AK
Устройство блокировки	AKB
Устройство автоматического повторного включения	AKC
Устройство сигнализации однофазных замыканий на землю	AK
Реле:	К
Вид элемента	Код
блокировки	КВ
блокировки от многократных включений	KBS
блокировки от нарушения цепей напряжения	KBV
времени	КТ
газовое	KSG
давления	KSP
импульсной сигнализации	KLH
команды «включить»	КСС
команды «отключить»	КСТ
контроля	KS
сравнения фазы	KS
контроля сигнализации	KSS
контроля цепи напряжения	KSV
мощности	KW
тока	КА
напряжения	KV
указательное	КН
частоты	KF
электротепловое	КК
промежуточное	KL
напряжение прямого действия с выдержкой времени	KVT
фиксации положения выключателя	KQ
положение выключателя «включено»	KQC
положения выключателя «отключено»	KQT
положение разъединителя повторительное	KQS
фиксации команды включения	KQQ
расхода	KSF
скорости	KSR
сопротивления, дистанционная защита	KZ
струи, напора	KSH
тока с насыщающимся трансформатором	КАТ
тока с торможением, балансное	KAW
уровня	KSL
Контактор, магнитный пускатель	КМ
Устройства механические с электромагнитным приводом:	Y
электромагнит	YA
включения	YAC
отключения	YAT
тормоз с электромагнитным приводом	YB
муфта с электромагнитным приводом	YC
электромагнитный патрон или плита	YH
электромагнитный ключ блокировки	YAB
электромагнитный замок блокировки:
разъединителя	Y
заземляющего ножа	YG
короткозамыкателя	YN
Вид элемента	Код
отделителя	YR
тележки выключателя КРУ	YSQ
Фильтр реле напряжения	KVZ
мощности	KWZ
тока	KAZ
Устройства коммутационные в цепях управления, сигнализации	S
и измерительных:
рубильник в цепях управления	S
выключатель и переключатель (ключ цепей управления)	SA
ключ, переключатель режима	SAC
выключатель кнопочный	SB
переключатель блокировки	SAB
выключатель автоматический	SF
переключатель синхронизации	SS
выключатель, срабатывающий от различных воздействий:
от уровня	SL
от давления	SP
от положения (путевой)	SQ
от частоты вращения	SR
от температуры	SK
переключатель измерений	SN
Вспомогательный контакт выключателя	SQ
Вспомогательный контакт разъединителя	SQS
Испытательный блок	SG
Устройства индикационные и сигнальные:	H
прибор звуковой сигнализации	HA
прибор световой сигнализации	HL
индикатор символьный	HG
табло сигнальное	HLA
Приборы электровакуумные и полупроводниковые:	V
диод	VD
стабилитрон	VD
выпрямительный мост	VC
тиристор	VS
транзистор	VT
прибор электровакуумный	VL
Лампа осветительная	EL
Лампа сигнальная:	HL
с белой линзой	HLW
с зеленой линзой	HLG
с красной линзой	HLR
Конденсатор	С
Индуктивность	L
Сопротивление (для эквивалентных схем) полное:	Z
активное	R
реактивное	X
Вид элемента	Код
емкостные	ХС
индуктивное	XL
Устройства разные	А
Устройство зарядные	А
связи	AU
Усилитель	А
Устройство комплектное (низковольтное)-	А
пуска осциллографа	АК
Преобразователи электрических величин в электричестве	И
модулятор	ИВ
демодулятор	UR
преобразователь частоты,   выпрямитель	UZ
Схемы интегральные — микросборки:	D
схема интегральная аналоговая	DA
схема интегральная цифровая, логический элемент	DD
устройство хранения информации	DS
устройство задержка	DT
Соединения контактные:	X
токосъемник- контакт скользящий	XA
штырь	XP
гнездо	XS
соединение разборное	XT
соединитесь высокочастотный	XW
Элементы разные:	Е
нагревательный элемент	ЕК
пиропатрон	ET
Фильтр тока обратной последовательности	ZA2
Фильтр напряжения обратной последовательности	ZV2

• Назад
• Вперед

Обозначения на электрических схемах.

Общие сведения

   Здравствуйте, дорогие друзья. В этой статье мы разберём обозначения на электрических схемах. Чтение электрических схем является крайне важным умением специалистов КИПиА, электромехаников, электрослесарей, конструкторов электрических приборов, цепей и сетей. Тем не менее, человеку без специальной подготовки, зачастую, даже самая простая электрическая схема (особенно ее элементы) является совершенно непонятным продуктом чьей-то профессиональной деятельности.

   Обозначения на электрических схемах имеют давнюю историю —  еще в эпоху СССР развитие приборной базы и электротехники представляло одно из военно-стратегических направлений и ему придавалось огромное значение. В связи с этим требовалось единое понимание значения элементов цепей. Следовательно, необходимо было создать единое графическое обозначение электрических элементов, правил составления электрических схем. Такая работа была проведена Госкомстандартом СССР в рамках Единой системы конструкторской документации (ЕСКД) и ГОСТ.

   В рамках данной статьи невозможно рассмотреть все тонкости обозначений, правил, принципов построения электрических схем, поскольку ГОСТ является достаточно объемным документом с обилием графических обозначений и примечаний.

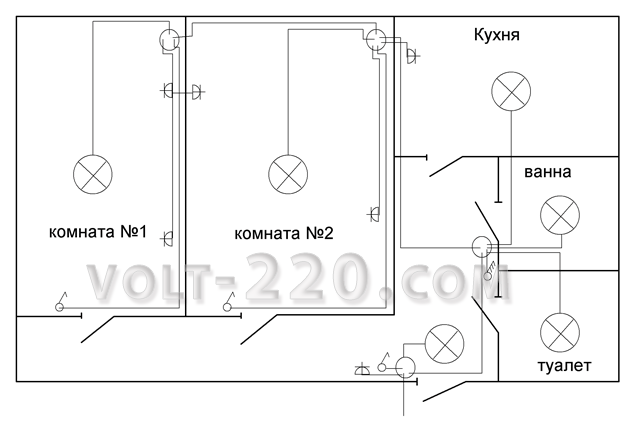

Электрическая проводка на чертежах

   Электрическая проводка – общий термин, которой подразумевает проводники с низким сопротивлением, которые передают электрический ток от одного элемента цепи к другому, например, от источника к потребителю или от трансформатора к рубильнику с дальнейшим распределением. Это самое примитивное объяснение, поскольку видов электрической проводки существует большое количество. В голове обывателя сразу рождается образ изолированных полимером проводов, которые идут к выключателю откуда-то из стены.

   Как это не покажется странным, но медные дорожки на текстолитовой плате – это тоже вариант электрической проводки. Также как и высоковольтные линии электропередач. На схемах обозначение электрических проводов, чаще всего, выполняется в виде линии, ведущей от одного элемента цепи к другому.

   Строго говоря, ГОСТ предлагает делить обозначения проводников на группы:

• электрические связи
• провода
• кабели

   Термин «план электропроводки» – это не совсем корректная терминологическая единица, поскольку «электропроводкой» в этом случае стоит понимать не только сами провода, но и кабели. Если же брать этот термин в качестве обозначения на электрических схемах элементов, то список расширится до изоляторов, трансформаторов, устройств защиты и заземления и так далее.

О розетках

   Всем хорошо известно, что розетка – это устройство штепсельного типа, предназначенное для нежесткого (с возможностью ручного разрыва подключения) соединения электрической сети (цепи) с приемником или устройством управления. Графическое изображение розетки на схеме регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

   Штепсельные розетки разделяют на группы:

• для открытой установки
• для скрытой установки
• блоки с выключателем и розеткой

   В каждой группе существуют подвиды в зависимости от полюсности и наличия защитного контакта:

• однополюсные
• двухполюсные
• двухполюсные с защитным контактом
• трехполюсные
• трехполюсные с защитным контактом

О выключателях

   Выключатели – это устройства разрыва участка электрической цепи в ручном или автоматическом режиме. Так же как и розетки на электросхеме, выключатели (совместно с переключателями) обозначаются в зависимости от их параметров работы и конструктивного исполнения, а также степени защиты.

   Конструкции выключателей:

• однополюсные
• однополюсные сдвоенные
• однополюсные строенные
• двухполюсные
• трехполюсные

   Обозначение выключателя на электрической схеме также регламентируется ГОСТ, который устанавливает правила для изображения устройств и аппаратов внутреннего освещения и электропотребления.

Устройства защиты

   В устройства защиты входит ряд многоразовых и одноразовых устройств, совершенно разных по конструктивному исполнению, сферам применения, скорости срабатывания, надежности, условий эксплуатации, а также учитывающие множество других параметров.

   Например, всем хорошо известны плавкие предохранители в электронно-бытовых приборах, плавкие одноразовые пробки в старых квартирных распределительных щитах. Также хорошо известны автоматические выключатели различных типов и конструктивных исполнений. Менее известны широкому кругу людей воздушные высоковольтные выключатели, разрядники и другие приборы защиты.

   Основная функция всех приборов защиты заключается в принудительном разрыве участка электрической цепи при внезапном возрастании нагрузки по току или при внезапном положительном скачке напряжения. Обозначения других видов устройств защиты цепей от перегрузки регламентируются иными нормативно-техническими документами.

О заземлении

   Заземлением называется такое соединение токопроводящих частей электрического прибора или электрической машины (иной конструкции) с землей, которая имеет отрицательный потенциал, при котором возможный пробой на корпус не причинит разрушений или не подвергнет риску поражения электрическим током, отведя этот заряд в землю.

   ГОСТ выделяет следующие разновидности графического изображения этого вида защиты:

• заземление (общее обозначение)
• бесшумное заземление (чистое)
• защитное заземление
• электрическое соединение с корпусом (массой)

   В итоге, кроме того, что обозначение заземления на электрических схемах соотносится с базовым способом начертания этого элемента, имеет большое значение прорисовка заземления в зависимости от того аппарата, либо участка схемы, где заземление используется.  Немаловажным моментом в обозначении элементов электрических схем, являются размеры этих элементов, а также правила и последовательность прорисовки различных участков электрической схемы.

   Например, свои особенности имеют обозначения на электрических схемах элементов радиоэлектронных устройств, устройств, работающих на логических сигналах и т.п.

   Продолжим тему условно-графических изображений электрических элементов на схемах, чертежах и планах. Выше мы разобрали общие моменты. Сейчас же приведём наглядные изображения таких элементов как розетки, выключатели, электрощиты и многое другое.

Обозначения электропроводок и соединений

Обозначения контактов и контактных соединений



   Примечание:

1. Обозначение самовозврата (или его отсутствие) используется только при необходимости специально подчеркнуть наличие такой функции в контактном узле.
2. Замедление происходит при движении в направлении от края дуги к ее центру. Обозначение замедлителя допускается изображать с противоположной стороны обозначения подвижного контакта.
3. Такое обозначение контакта используется при разнесенном способе изображения реле.
4. Соединение контактное разъемное, коаксиальное (высокочастотное).

Обозначения различных выключателей

   Примечание:

1. Кнопочные выключатели имеют самовозврат, за исключением тех, которые обозначены как не имеющие самовозврата.

Обозначения переключателей, рубильников и разрядников

Обозначения источников света и осветительных приборов



   Примечание:

   Для указания типа ламп используются буквенные обозначения:

• EL — электролюминесцентная
• FL — флуоресцентная.

Буквенно-цифровые обозначения зажимов и проводов

   Зажимы.

   Присоединительный зажим электрического устройства переменного тока:

• U — 1-ая фаза
• V — 2-ая фаза
• W — 3-ая фаза
• N — нейтральный провод
• PE — защитный провод
• E — заземляющий провод
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — эквипотенциальный провод.

   Провода.

   Переменный ток — обозначение проводов:

• L — общее обозначение фазного провода
• L1 — 1-ая фаза
• L2 — 2-ая фаза
• L3 — 3-ая фаза
• N — нейтральный провод (рабочий ноль).

   Постоянный ток – обозначение проводов:

• L+ — положительный полюс
• L- — отрицательный полюс
• M — средний провод.

   Другие:

• PE — провод защитный с заземлением
• PU — провод защитный незаземленный
• PEN — совмещенный защитный и нейтральный провод
• E — провод заземляющий
• TE — провод бесшумового заземления
• MM — провод соединения с массой (корпусом)
• CC — провод эквипотенциальный.

Цветовые обозначения электропроводки

   Обозначение фазного проводника (L) – цвет изоляции:

   Белый, красный, коричневый, черный, оранжевый, серый, фиолетовый, бирюзовый, розовый.

   Обозначение нулевого и защитного проводников:

• Голубой цвет — нулевой рабочий проводник(N), средний провод (постоянный ток)
• Желто-зеленый цвет — заземляющий, защитный и нулевой защитный проводник (PE)
• Желто-зеленый цвет с голубыми метками на концах — совмещенный нулевой и защитный проводник(PEN).

   Метки голубого цвета наносятся при монтаже на концах линии.

   Функциональное назначение проводников согласно цветовым обозначениям.

• Черный цвет — проводники силовых цепей
• Красный цвет — проводники цепей управления, сигнализации и измерения
• Синий цвет — проводники цепей управления, сигнализации и измерения для постоянного тока
• Голубой цвет — нулевые рабочие проводники
• Комбинация желтого и зеленого цветов — проводники защиты и заземления.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Символы принципиальных схем | Lucidchart

Какие схемы нужны вам?

Я новичок в принципиальных схемах и хочу узнать больше.

Я хочу сделать свою схему в Lucidchart.

Я хочу сделать принципиальную схему из шаблона Lucidchart.

---

При создании принципиальной схемы важно понимать, как используются общие электротехнические символы и что они означают. Ознакомьтесь с нашим руководством по символам цепей в Lucidchart, чтобы получить преимущество.

3 минуты чтения

Хотите сделать свою схему? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Создание принципиальной схемы

Общие символы принципиальных схем

Принципиальные схемы могут быть созданы с тысячами возможных форм и значков, а средство для создания принципиальных схем Lucidchart имеет все прибамбасы, чтобы гарантировать, что у вас есть все необходимое для создания отраслевого стандарта. диаграмма. Наша библиотека символов принципиальных схем является схематической и включает в себя множество значков, обычно используемых инженерами. От транзисторов до логических элементов — вы найдете значки, соответствующие международным стандартам. Наши значки сгруппированы в разные семейства символов, описанные ниже.

Символы электрических схем

Электрические символы являются наиболее часто используемыми символами в схемах электрических цепей. Усилители (обозначенные треугольниками) увеличивают выходной сигнал в вашей схеме. Конденсаторы (параллельные линии) накапливают энергию в вашей системе, а резисторы (зигзагообразные линии) уменьшают ток. Все студенты, изучающие электротехнику, должны ознакомиться с этими тремя формами, поскольку они повсеместно используются в принципиальных схемах. В Lucidchart просто наведите указатель мыши на фигуру, чтобы увидеть ее название. Вы также можете искать фигуру (например, лампочку), используя наш Iconfinder и функцию результатов поиска изображений Google, чтобы получить больше вариантов изображения формы.



Символы на электрической схеме источника питания

Используйте символы источника питания для обозначения переменного и постоянного тока на принципиальной схеме. Lucidchart имеет простые в использовании диалоговые окна, позволяющие переключать направление значков положительного и отрицательного заряда, а также ориентацию и метку напряжения. Вы также можете выделить свою принципиальную схему, добавив цвет заливки всего одним щелчком мыши.



С Lucidchart можно быстро и легко строить диаграммы. Начните бесплатную пробную версию сегодня, чтобы начать создавать и сотрудничать.

Составьте принципиальную схему

Символы схемы транзистора

В отличие от символа резистора, символ транзистора используется для обозначения усиления или переключения мощности. Существует три основных типа транзисторов: биполярные транзисторы (BJT), полевые транзисторы с переходным затвором (JFET) и полевые транзисторы на основе оксидов металлов (MOSFET). Каждый тип имеет свои уникальные преимущества и недостатки. BJT имеют высокую крутизну, тогда как MOSFET превосходны при низких напряжениях. Полезным мнемоническим приемом для запоминания того, какие транзисторы являются PNP (положительный-отрицательный-положительный), а какие — NPN (отрицательный-положительный-отрицательный), является «не указывать» для NPN и «гордо указывать» для PNP.



Символы схемы реле

Реле образуют переключатели в вашей электрической цепи. В Lucidchart есть четыре основных типа обозначенных символов реле. Они включают в себя как полное имя, например. Single Pole Single Throw и его аббревиатура — в данном случае SPST. Вы можете легко повернуть реле или любой другой значок в Lucidchart, чтобы он соответствовал параметрам вашей принципиальной схемы.



Символы схемы логических элементов

Логические элементы выполняют логические функции (например, «и», «не и» или «исключающее или») на одном или нескольких входах для создания одного выхода. Lucidchart имеет значки логических вентилей в международном стиле, включая инвертор. Вы также можете выбрать один из нескольких типов шлепанцев.



Вольтметры, символы заряда, волны и многое другое

Наша библиотека «Разное» дает вам еще больше возможностей для настройки. Если вы когда-нибудь делали батарейку с питанием от картофеля для научной ярмарки в начальной школе, вы знакомы с вольтметрами. Вы также можете перетащить на холст амперметр, контакт инвертора и символ электрического заряда.

---

Дополнительные ресурсы

• Как создать принципиальную схему

Ищете ли вы транзисторы, реле, усилители или источники питания, в Lucidchart есть символы цепей, необходимые для создания точной принципиальной схемы. Регистрация бесплатна, так что начните сегодня!

Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Сделайте схему схемы

Zing Ear ZE-268S1 и ZE-208 с Диаграммой проводки

Эта страница проводных инстакций предназначена для переключения Zing Ear ZE-208S, а ZE-268S1 с четырьмя терминалами следующим образом:

• терминальный номер. 1-2-3-L против часовой стрелки
• Черный провод (сеть переменного тока/питание) подключен к клемме «L»
• Внутренние положения: Выкл., L-1, L-2, L-3

Если старый/существующий переключатель не имеет той же информации, что и выше, то эти инструкции по подключению не будут работать.

1. Отключить электрический ток в источнике. Неотключение питания может привести к поражению электрическим током, возгоранию, серьезной травме или смерти
2. Не отрезайте провода от старого выключателя. многожильные провода спаяны вместе, чтобы их можно было повторно подключить к новому выключателю

.

3. Запишите цвет каждого провода и номер клеммы, к которой они подключены
4. Снимите провода со старого выключателя
5. Убедитесь, что длина провода равна длине линии рядом со словом ПОЛОСКА. Если длина провода короче, зачистите провод, чтобы сделать его такой же длины
6. Подсоедините провода к новому переключателю, как указано в шаге 3. Провода должны быть вставлены в клеммы на боковой стороне переключателя, а не в отверстия на поверхности

Руководство по цветовым кодам (цвет и расположение проводов вашего вентилятора могут отличаться)

• Схема подключения потолочного вентилятора Harbour Breeze:
• 1=серый, 2=коричневый, 3=фиолетовый, L=черный (сеть переменного тока/питание)
• Схема подключения потолочного вентилятора Hunter:
• 1=серый, 2=коричневый, 3=зеленый, L=черный (линия переменного тока/питание)
• Схема подключения потолочного вентилятора Hampton Bay:
• 1=фиолетовый, 2=коричневый, 3=серый, L=черный (сеть переменного тока/питание)
• 1=красный, 2=фиолетовый, 3=желтый, L=черный (сеть переменного тока/питание)
• 1=серый, 2=коричневый, 3=фиолетовый, L=черный (сеть переменного тока/питание)
• Схема подключения потолочного вентилятора Sears:
• 1=фиолетовый, 2=коричневый, 3=серый, L=черный (сеть переменного тока/питание)
• Схема подключения потолочного вентилятора Emerson:
• 1=серый, 2=желтый, 3=фиолетовый, L=(сеть переменного тока/питание)
• Схема подключения наружного вентилятора iliving:
• 1=синий, 2=белый, 3=красный, L=(сеть переменного тока/питание)
• Схема подключения других потолочных вентиляторов:
• 1=фиолетовый, 2=желтый, 3=синий, L=черный (линия переменного тока/питание)
• Схема подключения некоторых корзинчатых вентиляторов:
• 1=красный, 2=синий, 3=черный, L=черный (сеть переменного тока/питание)

Дополнительная направляющая проводки (расположение проводов вашего вентилятора может отличаться)

• 1: прикреплена к клемме переключателя реверса
• 2: крепится к проводу двигателя
• 3: Крепление к проводу двигателя
• L: крепится к черному проводу (сеть переменного тока/питание)

Информация о конденсаторе (ваш конденсатор может отличаться)

Обычно между этим переключателем и конденсатором вентилятора нет связи.
