Кулер с двумя вентиляторами направление: Как расположить кулер для максимальной эффективности охлаждения? — i2HARD

Как расположить кулер для максимальной эффективности охлаждения? — i2HARD

Для начала определимся, что мы будем понимать под кулером — это система охлаждения. В большинстве случаев так говорят о процессорном кулере или процессорной системе охлаждения.

Типы систем охлаждения

Различают две основные группы систем охлаждения для процессоров. Жидкостные и воздушные. Мы будем говорить о воздушных. Разберём вертикальный или башенные кулеры и горизонтальные кулеры или кулеры, у которых поток с вентилятора направлен в сторону материнской платы.

Расположение кулера

При расположении кулера может возникнуть достаточно много нюансов и они не в последнюю очередь зависят от нескольких факторов:

1) Корпус. Сам корпус влияет как на используемые системы охлаждения, так и на температуры компонентов внутри него.

2) Мощности видеокарты. На данный момент самым крупным по величине выделяемой энергии является видеокарта, если не говорить о мощных процессорах, например, Threadripper 3990x и видеокартах по типу GeForce 710. Как это влияет на расположение процессорного кулера? Об этом немного позже.

3) Оперативная память. Бывают случаи, что используемая система охлаждения в одном из положений не позволяет установить оперативную память или же негативно влияет на охлаждение памяти.

4) Конструкция системы охлаждения. Мы будем говорить больше о конструкции в связи с тем, что так немного проще рассказать о факторах, которые описаны выше. Кроме этого мы будем обращать внимание на основание системы охлаждения по причине, описанной в одном из ответов здесь.

В целом движение воздушных потоков достаточно сложная вещь и в каждом корпусе могут быть свои нюансы, но мы постараемся рассмотреть основные из них.

Горизонтальные кулеры

Рассмотрим стоковые кулеры для процессоров AMD и Intel. В большинстве случаев они имеют простой дизайн и не имеют трудностей с установкой. Кроме этого они используются в мультимедийных и рабочих системах, где используется не самый производительный процессор и нет необходимости в мощной системе охлаждения. В целом нет особой разницы в расположении такого типа кулера, но если есть желание попытаться побороться за пару градусов температуры процессора, то лучше расположить исходя из основания кулера и теплораспределительной пластины процессора. Если кулер с ровным основанием, то устанавливаем любым удобным положением, если имеется выпуклость, то так, чтобы радиатор, при установке сверху, не шатался на процессоре, если такое будет возможно в силу ровности двух поверхностей. Конечно есть вариант попробовать от 2 до 4 вариантов установке с шагом в 90 или 180 градусов, но для этого понадобится больший объем термопасты, что не имеет особого смысла. Почему 4 варианта? К сожалению, кривизна основания кулера или процессора может быть неоднородной и сложно сказать в каком из положений охлаждение будет наиболее эффективным. На таких кулерах вентилятор располагаем так, чтобы он дул в сторону материнской платы. Обычно он по умолчанию уже установлен как необходимо.

Есть более интересные решения с тепловыми трубками. Одно из них изображено ниже. Здесь всё обстоит немного сложнее.

Радиатор вынесен на тепловых трубках, при этом он немного смещён относительно своего основания. Здесь большую роль играет высота модулей оперативной памяти, близость слота PCI-E видеокарты к сокету процессора, размеры корпуса и близость корпусных вентиляторов. Как можно увидеть ниже кулер допускает установку в нескольких вариантах вентилятора. Мы будем рассматривать вариант, который изображён по центру, как наиболее оптимальный практически для любых конфигураций. Если же у нас в арсенале будет миниатюрный корпус, то только вариант, который изображён крайним правым. Направление потока вентилятора на материнскую плату. В случае с мини корпусами возможен вариант установки с потоком от материнской платы, если на корпусе вентилятор расположен на выдув.

Перед нами также стоит выбор бороться ли нам за несколько градусов на процессоре путём разного размещения кулера или нет. В данном случае нам доступно 3 вариантов установки. Один вариант блокируется видеокартой, если же в системе отсутствует видеокарта и процессор имеет встроенную графику, то вариантов остаётся 4. На изображённом варианте оперативная память дополнительно обдувается процессорным кулером. Кроме этого если в наличии есть оперативная память с высокими радиаторами, то вариант снизу также не подойдет.

Для этого можно развернуть радиатор в другую сторону. Как на фотографии ниже. В таком случае у нас есть свободный доступ к снятию оперативной памяти и она не будет обдуваться горячим воздухом с процессора (это будет критично в случае разгона оперативной памяти или в плохо продуваемом корпусе), если конечно процессор выделяет большое количество тепла.

Последний вариантом установки будет расположение тепловых трубок (на изображении выше направлены к оперативной памяти) в сторону видеокарты, при условии, если в корпусе достаточно места над материнской платой.

Как вы могли убедиться конструкция кулера, оперативная память, видеокарта и размеры корпуса влияют на установку процессорного кулера.

Вертикальные кулеры

Теперь рассмотрим вертикальные кулеры или же башенные кулеры. Снизу один из простых примеров таких кулеров. В данном случае есть также свои особенности. Посмотрим на конструкцию радиатора и крепления вентилятора. Радиатор практически симметричный, что позволяет нам установить вентилятор на любую из сторон. радиатор не смещён и не будет мешать чему-либо в корпусе. Тем самым мы имеем возможность найти наилучшее положение для получение более низких температур.

Перейдём к самим вариантам. Самый оптимальный и эффективный вариант при обычном корпусе изображён ниже. Направление потока справа-налево. В таком положении при первоначальной установке мы можем установить радиатор как есть сейчас или развернуть радиатор на 180 градусов, при этом вентилятор будет оставаться в одном и том же месте. Это может помочь при условии, если основание кулера достаточно неравномерное и в каких-то случаях улучшить или ухудшить температуры на процессоре, смотря какой вариант был лучше.

Хорошо, а если мы поставим вентилятор слева с сохранением потока? Такой вариант тоже может использоваться в случае если вентилятор мешает установке оперативной памяти и нет возможности его приподнять немного вверх относительно радиатора. В остальных случаях это даёт чуть меньшую эффективность по сравнению с установкой справа. Теперь мы также ставим вентилятор слева, но поток меняем слева-направо, при этом разворачиваем задний вентилятор на корпусе, чтобы он начинал не выдувать, а вдувать воздух в корпус слева направо, иначе расположение двух вентиляторов рядом в два разных направления будет создавать «борьбу за первенство» и некоторый «вакуум», что создаст завихрения в корпусе и только увеличит температуру на процессоре. Такой вариант с расположением двух кулеров с потоком слева направо может помочь в случае, если передняя часть компьютера не продувается, зато задней части достаточно места. При этом если на передней части есть вентиляторы, то их необходимо развернуть на выдув, тем самым мы кардинально разворачиваем движение потоков в корпусе.

Перейдём к следующему варианту, как изображён снизу. Такой вариант тоже имеет место быть, при этом мы также имеем возможность повернуть радиатор на 180 градусов или оставить на месте в зависимости от ровности основания кулера для небольшого снижения температур. При таком расположении кулеров с потоком снизу-вверх, мы получаем снижение температур на видеокарте, но увеличение на процессоре. Если же на процессоре нет запаса по температур, то от такого варианта лучше отказаться. Конечно в варианте выше на температуры процессора будет влиять видеокарта и это возможно исправить корпусными вентиляторами. Примеры можно посмотреть здесь.

Предположим, что мы развернём кулеры сверху-вниз. Такой вариант обычно не рекомендуется, только в крайнем случае, если сверху вентилятор с потоком сверху-вниз. При этом учтите, что с точки зрения физики холодный воздух в помещении всегда находятся снизу, а тёплый сверху, поэтому такое расположение имеет смысл, если это оправдано и даёт эффект. Кроме этого возможен дополнительный нагрев видеокарты и потоки от видеокарты будут сталкиваться с потоками от процессорного кулера, что создаст дополнительные завихрения и может ухудшить охлаждение в корпусе.

При установке больших башенных кулеров, как например снизу и наличии видеокарты мы обычно ограничены двумя вариантами: разворот радиатора на 180 градусов и разворот вентиляторов также на 180 градусов, другие положения зачастую невозможны из за габаритных размеров самого кулера. При этом как вы можете видеть передний вентилятор перекрывает оперативную память и он поднят немного вверх иначе отсутствует возможность его установки. Кроме этого увеличивается «вылет» кулера. На эффективность это никак не влияет, но с выбором корпуса будьте внимательны. В данном случае также изображён оптимальный вариант для установки данного башенного кулера.

Установка кулер на процессора

Вентилятор ( fan, кулер ) – устройство, обеспечивающее охлаждение процессора.  Как правило, кулер устанавливается поверх самого процессора. Существуют  различные модели куллеров, под разные сокеты.

кулер

Различают активные и пассивные кулеры. Пассивным кулером называют обычный радиатор. Такой  кулер потребляет минимум электричества, очень дешево стоит и практически не шумит. Активным  кулером  называют радиатор с закрепленным на нём вентилятором или тот, который  выделяет холод (чипы Пельтье).

Наибольшее распространение получили активные воздушные кулеры. Такой кулер является  активным  воздушным охладителем и  состоит из металлического радиатора с закрепленным на нем вентилятором. Современные кулеры отличаются большими габаритами и весом. Благодаря использования кулеров компьютеры имеют относительно небольшие размеры. Недостатком кулеров является дополнительный акустический шум, который они издают во время работы.

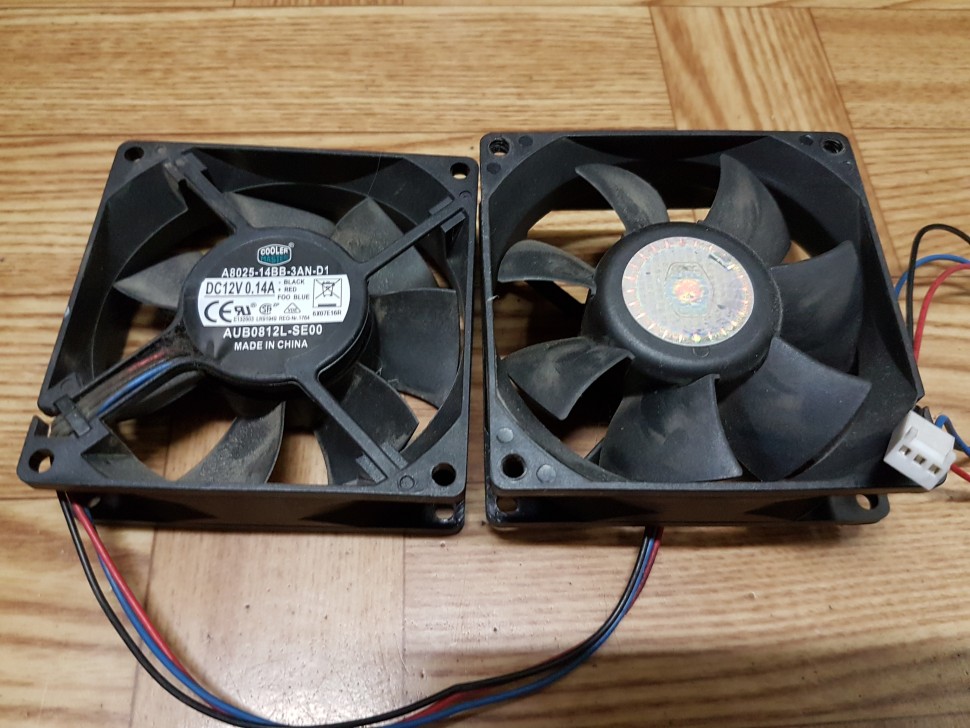

Вентилятор прогоняет большие объемы воздуха через ребра радиатора и этим обеспечивается  нормальный тепловой режим процессора. Для определения направления потока воздуха нет необходимости подключать кулер к питанию. Лопатки крыльчатки будут слегка вогнуты со стороны, где выход потока воздуха. Иногда корпус кулера маркируется стрелками, указывающими вращения крыльчатки и  направление потока воздуха. Как и в любом механическом устройстве, трущиеся детали кулера (подшипники качения, скольжения) вовремя нужно смазывать машинным маслом.  В качестве смазки запрещается использовать растительные масла (оливковое, подсолнечное и др.). Через некоторое время такое масло засыхает, и даже разобрать кулер станет невозможно.
О недостаточном количестве смазки вы узнаете по постепенно возрастающему акустическому  шуму от  кулера. Если эту профилактику вовремя не сделать, то подшипники интенсивно изнашиваются, и понадобится установка нового кулера.

Contents

Рассмотрим основные составляющие кулера

Радиатор распределяет тепло охлаждаемого объекта (процессора) в окружающую среду. Поэтому он должен иметь непосредственный физический  контакт с охлаждаемым объектом. Для процесса передачи тепла от процессора к радиатору, площадь контакта должна быть как можно больше. Сторона радиатора,  прилегающая к процессору, именуется подошвой (основанием).  От ядра тепло проходит к основанию, затем распределяется по  всей площади  радиатора и рассеивается.
Для изготовления радиаторов кулеров применяют разные материалы.

• Алюминий обладает хорошими тепловыми характеристиками, легкий вес и относительно дешево стоит.
• Медь намного лучше, чем алюминий проводит тепло, но дороже стоит и имеет большой вес (такие модели весят около 1 кг).
• Некоторые радиаторы делают, комбинируя медные и алюминиевые пластины.

Вентиляторы делятся на два типа: радиальные и осевые

Осевые вентиляторы наиболее распространены из-за небольших размеров и хороших показателей производительность/шум. Осевой вентилятор – это обычный вентилятор  с пропеллером. Поток воздуха в нём направлен  вдоль оси вращения.

В радиальных  вентиляторах (бловерах) воздушный поток направлен под углом 90 градусов к оси мотора. В радиальных вентиляторах вместо пропеллера с лопастями крутятся  барабаны (крыльчатки). Такой  тип вентиляторов требует моторов большей мощности. Поэтому бловеры больше по размерам и дороже  стоят. Но  радиальные вентиляторы имеют свои преимущества. Воздушный поток в них обладает большей скоростью, меньшей турбулёнтностью и более равномерен.
Вентиляторы еще классифицируют по способу подключения,  конструкции подшипников и  размерам.

В маркировке вентилятора есть информация о подшипниках:

• Sleeve – подшипник скольжения.

Подшипник скольжения представляют собой просто подушку из масла и скользящих материалов. Эти подшипники быстро изнашиваются. Единственное их достоинство – низкая стоимость.

• Ball – подшипник качения.

Шариковые подшипники (Ball) более надежны , долговечны, и поэтому в основном они используются для современных кулеров. Это подшипники, состоящие из двух радиальных колец, между которыми расположены мелкие шарики.
Наиболее распространенными размерами вентиляторов являются: 60х60х25, 50х50х10, 45х45х10.

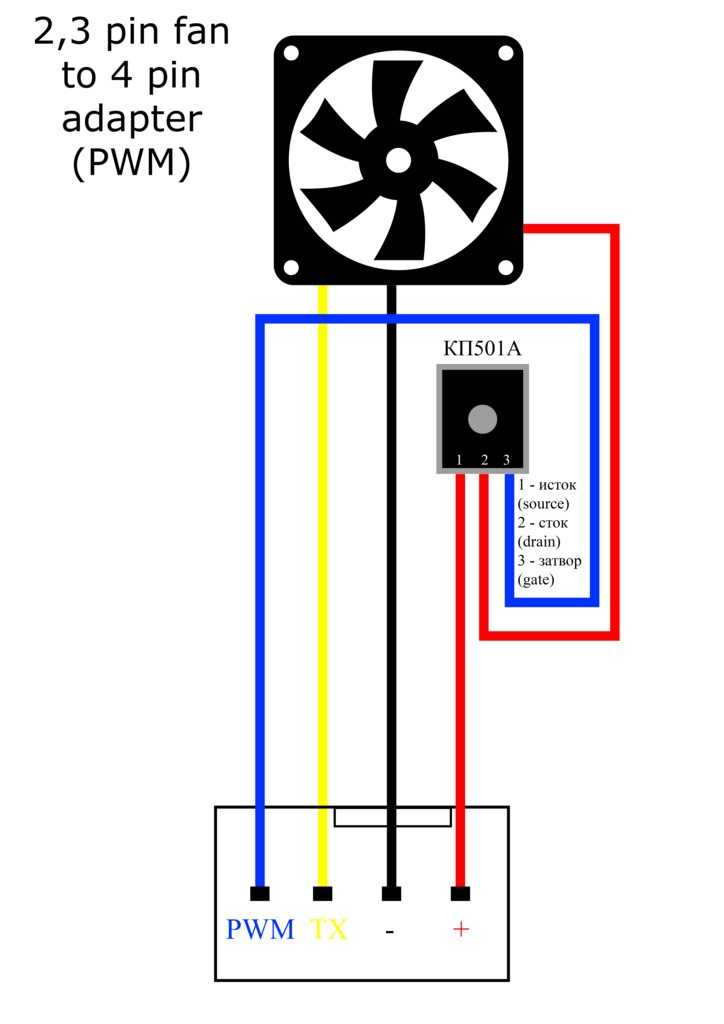

Вентиляторы,  по способу подключения разделяют  на SMART ( подключение через MOLEX Connector) и обычные (подключение через PC-plug коннектор ).
Важным  параметром  вентилятора является  уровень производимого им шума. В документации на кулер он обязательно указывается. Для нормальной работы такой шум не должен быть выше 25 дБ.

Другой важной характеристикой вентилятора является потребляемая мощность. Обычно она составляет 0.8 -1.6 Вт.

Частота вращения лопастей – так же является  важным параметром. Этот параметр показывает количество оборотов в минуту (Об/мин.). Чем больше этот параметр, тем больше перегоняется  воздуха в минуту, но и больше производится  шума. В документации указывается количество воздуха, перегоняемого за минуту (CFM). Для питания всех  компьютерных вентиляторов используется  постоянный ток.

Установка кулера на процессор

Процесс установки кулер на процессор очень простой, если все проделать аккуратно и без спешки. Устанавливать кулер на процессор желательно до установки материнской платы в корпус. А для дополнительного удобства и безопасности рекомендуется устанавливать  кулер на коробке подходящих размеров, например, от материнской платы. Если у вас куплен процессор в коробке (box- версия  вместе с кулером), то посмотрев на подошву кулера, вы увидите там тонкий слой специального материала – термоинтерфейс. Он  устанавливается производителем кулера.

При покупке  кулера отдельно от процессора, необходимо купить термопасту (КПТ-8, АЛСИЛ). Один тюбик  пасты хватает на несколько установок кулера.

Рассмотрим установку  кулера для сокета 754, 939, AM2

• Переверните куллер и посмотрите, есть ли на нем нанесенный производителем термоинтерфейс.  Если есть, то можно перейти к 3 пункту.  Если у вас кулер без термоинтерфейса  и с защитной пленкой, то необходимо  снять её.

Снимаем защитную пленку

• Возьмите термопасту.  Осторожно выдавите пасту, чтобы распределить ее равномерным слоем  по всей контактной площадке процессора. Учитывайте тот факт, что когда кулер будет установлен, паста от давления размажется по всей поверхности, и поэтому нет необходимости наносить ее толстым слоем.  Чтобы кулер мог  плотнее прижаться к контактной площадке процессора, наносите термопасту очень тонким слоем. Толстый слой  ухудшит  отведение тепла (у пасты теплопроводность хуже, чем у металла).

Наносим термопасту на процессор

Куском пластика равномерно распределите  пасту по всей поверхности. Если немного  попадет на края или за них, то это не страшно.

Наносим термопасту на процессор

• Осторожно установите  кулер в процессорное гнездо. Устанавливать нужно  без перекосов и сдвигов. Когда  вы поставите  кулер на кристалл – не снимайте и не наклоняйте его, не давите и не вращайте. Снятие и движения кулера на намазанном пастой кристалле  могут вызвать появления не заполненных пастой областей. В дальнейшем это может привести к  нестабильности системы и локальному перегреву. Если вы  решили снять кулер после установки, то обязательно распределите пасту по кристаллу заново.

• Когда вы установите  кулер на процессор, то нужно закрепить его.

Устанавливаем кулер

Сначала зацепите скобу за выступ сокета с края, где нет пластикового рычага. После  проделайте это действие с того края, где расположен рычаг.

• Поверните рычаг и зафиксируйте  его.
• Посмотрите, чтобы не было перекосов, и проверьте  надежность крепления. Если таковые обнаружите, то откройте  рычаг крепления кулера и устраните перекос. После этого закрепите  кулер снова.
• Подключите разъем питания кулера в гнездо питания на материнской плате. Такой  разъем обычно обозначается CPU_FAN.  Для работы кулера необходимо на его обмотки подать напряжение постоянного тока 12В.

Материнская плата

Кроме этого есть и другие варианты закрепления кулера.

Вставляющиеся кулеры

Для установки таких кулеров нужно каждую ножку кулера вставить в соответствующее отверстие на материнской плате и прижать до характерного щелчка.

установка кулера на процессор

При  повороте головки ножки против часовой стрелки на девяносто градусов разблокировывается пружина, и кулер легко снимается.

Нажимаем до счилчка

Винтовое  крепление кулеров

В  кулерах  Intel есть проблема  повышенной  нагрузки, прикладываемой  на четыре точки крепления к материнской плате. Некоторыми производителями используется специальная крепёжная пластина,  закрепленная на обратной стороне материнской платы для  распределения нагрузки. В этом случае кулеры приходится устанавливать с помощью винтов.

Винтовые крпления

Такие кулеры можно устанавливать только до закрепления платы в корпусе, поскольку крепёжная пластина устанавливается на обратной стороне материнской платы. Пластину нужно устанавливать правильной стороной, а то можно закоротить контакты.

Пример установки кулера на процессор:

Выбор кулера

По функциональному назначению кулеры не отличаются, их отличие состоит  только в производительности и способе крепления к радиатору. Производительность кулера напрямую зависит от скорости вращения и диаметра крыльчатки. Скорость вращения всех кулеров мало различается и равна около 5000 об/мин. Поэтому, если выбирать кулер для замены, то можно ориентироваться только по диаметру крыльчатки. Он должен быть такой же или большего размера.

Процессоры разного производства нагреваются по-разному. К примеру, изделия от AMD будут греться сильнее изделий от Intel. Поэтому чем сильнее греется процессор, тем мощнее кулер требуется для его охлаждения.

Основной массе процессоров вполне достаточно кулера, поставляемого в комплекте. В некоторых случаях, к примеру, если процессор вышел из строя или был куплен без вентилятора,  придется выбирать кулер отдельно.

Выделим основные требования, каким должен быть кулер для процессора:

1. низкое  термическое  сопротивление и обеспечение достаточного охлаждения.
2. хорошая совместимость кулера.  Он должен ставиться на как можно большее число типов процессоров.
3. хорошее крепление кулера. Он должен легко ставиться и легко сниматься.
4. должен обеспечивать достаточное охлаждение микросхем кэша.
5. должен быть износостойким.
6. при работе не должно производиться никакой вибрации.
7. большие кулеры должны по габаритам  помещаться на все известные материнские платы.

В любом случае, хороший кулер тот, который хорошо справляется с охлаждением процессора. Наиболее известны  следующие марки кулеров: AAVID, Zalman, ElanVital, AVC, TennMax.

Кулеры для процессоров

Рассмотрим  популярныекулеры CPU, совместимые с современными сокетами.

Характеристики кулера

Akasa Venom Voodoo

Akasa Venom Voodoo

В Venom Voodoo добавлено два вентилятора. Можно контролировать их скорость с помощью сплитера PWM через разъём материнской платы. Комплект поставки кулера позволяет проводить установку и на более ранние платформы. В верхней части кулера Venom Voodoo расположена сетка. На охлаждение она не влияет, и сделана просто с учетом дизайна.

Akasa Venom Voodoo

Кулер Akasa имеет достаточно эффективный дизайн. На нем расположены шесть тепловых трубок в шахматном порядке, быстро отводящие тепло от процессора. Установочный набор Akasa включает все необходимое для установки на разные платформы, от сокета AMD AM2 до Intel LGA 2011.

Крепеления для Akasa

Специальные стойки Akasa вкручиваются во встроенную опорную планку, расположенную на сокете LGA 2011. Процесс установки проходит быстро и легко.

Слот lga

Слот lga

Втягивающий вентилятор устанавливается на вогнутой стороне радиатора, а с другой стороны ставится выпускной.

Самый лучший кулер

Arctic Cooling Freezer i30

Компания AC работает на рынке недорогого оборудования и поддерживает всего нескольких интерфейсов, что дает возможность держать приемлемую цену. В комплекте идут два крепёжных набора для сокетов LGA 2011 и LGA 1155/1156.  Есть также дополнительный крепёжный набор, позволяющий прикрутить верхнюю скобу непосредственно к интерфейсу LGA 2011.

Arctic Cooling Freezer i30

Для уменьшения стоимости, в этой модели использовано всего четыре тепловых трубки с одним вентилятором, расположенным на большом охлаждающем радиаторе. Тепловые трубки установлены  вплотную друг к другу для увеличения площади контакта и уменьшения зазоров.
Установочной комплект этой модели очень прост и не поддерживает LGA 1366, только для сокетов LGA 2011 и LGA 1155/1156.
Перед тем, как установить две переходные скобы кулера Freezer i30 устанавливают  металлические прокладки на специально встроенные в опорную пластину сокета LGA 2011 позиции для болтов. На крестовые скобы нужно прикрутить переходную планку с помощью двух коротких винтов.

Arctic Cooling Freezer i30

Для завершения установки кулера нужно  прикрепить  вентилятор к радиатору и подключить питание.

Arctic Cooling Freezer

CoolerMaster Hyper 212 Evo

CoolerMaster Hyper 212 Evo

Комплект кулера Hyper 212 Evo включает: небольшой тюбик термопасты,  установочную скобу для LGA 2011 и кулер. Конструкция Hyper 212 Evo включает  четыре тепловые трубки.

кулера Hyper 212

Тепловые трубки, контактирующие с процессором, расположены максимально близко друг с другом. Такая технология называется  Continuous Direct Contact. Основание хорошо отшлифовано. Установочная скоба складная, что дает хороший  доступ между рёбрами радиатора и основанием. Разложенную скобе необходимо просто вкрутить в встроенную пластину LGA 2011. Кулер фиксируется стальным штифтом на верхней пластине.

Continuous Direct Contact

Вентилятор устанавливается на радиатор и подключается к плате.

Continuous Direct Contact

Coolink Corator DS

Coolink Corator DS

Стоимость Corator DS позволил снизить минимальный установочный набор, только для LGA 2011. Но на установочных скобах  есть три отверстия, и значит кулер может поддерживать меньшие интерфейсы процессора.

Вентилятор расположен в середине кулера

Кулер имеет полусплющенные трубки, расположенные под однородным куском меди.

Радиатор

При установке сначала в опорную пластину необходимо  вкрутить болты-подставки, а на них установить крестовые установочные скобы и зажать сверху гайками. Заводская скоба прикручивается на крестовые скобы из набора.

Установка радиатора на материнскую плату

Вентилятор нужно установить между двумя радиаторами и подключить питание с платы.

Установка радиатора на материнскую плату

Corsair A70

Corsair A70

В этом кулере двумя вентиляторами создается система “тяни-толкай”.  Corsair добавила  сплиттер для подключения их в один разъём питания на плате. Вентиляторы не поддерживают регулировку ШИМ (PWM) и контроль скорости осуществляется через прошивку.
Радиатор Corsair A70 с одной стороны имеет вогнутую форму, чтобы улучшить выход воздуха из центра. Тепловые трубки разделяются слоем алюминия, из которого изготовлена основа.

Corsair A70

При установке для интерфейсов AMD использована защёлкивающаяся скоба. В этом кулере  крепёжные винты прикручиваются изнутри основы A70. Опорная панель и скоба кулера стянуты с помощью гаек и винтов.

интерфейс AMD

Для завершения установки необходимо установить вентиляторы и подключить питание.

интерфейс AMD

Enermax ETS-T40

Enermax ETS-T40

В ETS-T40 добавлена алюминиевая полоса на вентилятор. Это является преимуществом среди кулеров с равной производительностью.

Установочный набор предназначен для платформ AMD и Intel. Набор болтов не требует наличия опорной планки сокета LGA 2011. Рёбра радиатора поддерживают систему “тяни-толкай” из двух вентиляторов, для этого есть второй набор зажимов.  Основание ETS-T40 сделано по технологии прямого контакта.

ETS-T40

LGA 2011

Gelid GX-7

Gelid GX-7

GX-7 поддерживает два вентилятора. Поддерживаются интерфейсы Intel, AM2, AM3 и AM3+ от AMD. Можно самим выбрать направление воздушного потока, повернув кулер GX-7 на 90°.
Вогнутая форма лицевой стороны кулера создает направление  воздуха в центр радиатора. Лопасти вентилятора подсвечены светодиодами, хотя сама рама не прозрачная.

Крепление для Gelid GX-7

Для обеспечения  оптимального контакта с процессором, основа была выполнена в виде матового, тщательно обработанного, медного блока.
Чтобы обеспечить поддержку двух вентиляторов была уменьшена центральную часть радиатора, что снизило охлаждаемую поверхность. Пришлось добавить пятую тепловую трубку.

Кулер для Gelid GX-7

SilenX EFZ-120HA5

SilenX EFZ-120HA5

SilenX обеспечивает сборщиков самым тихим охлаждением. Установочный набор обеспечивает поддержку сокетов AMD AM2/3 и Intel LGA. Второй набор винтов дает возможность установить скобу для LGA 1366 на встроенной опорной  планке  LGA 2011.
Наличие в наборе EFZ-120HA5 установочных резиновых штифтов дает возможность собрать конфигурацию “тяни-толкай” с помощью двух вентиляторов.  Но в комплекте поставляется только один вентилятор, имеющий диаметр 120 мм. Три тепловых трубки располагаются V-образно, что необходимо для  выведения большего количества  воздуха через центр радиатора.

Радиатор для SilenX EFZ-120HA5

Установочный набор SilenX содержит скобу, подходящую ко всем популярным сокетам(от AMD Socket 939 до AM3+, от LGA 775 до 2011), базовую планку, поддерживающую большинство распространенных интерфейсов (кроме LGA 2011),  набор установочных винтов для LGA 2011.

Кулер для SilenX EFZ-120HA5

В установке этой модели сложнее всего установить вентилятор. Сначала проталкиваются четыре резиновых T-образных кнопки в специальные отверстия на вентиляторе, расположенные с обратной стороны. После чего нужно чтобы верхушка кнопки проскользнула в ложбинки радиатора.

Xigmatek Venus XP-SD1266

Xigmatek Venus XP-SD1266

Xigmatek Venus обеспечивает поддержку все последних интерфейсов процессоров Intel и AMD. В этой модели слегка увеличен радиатор и он укомплектован 120-ти миллиметровым вентилятором, обеспечивая высокопроизводительное охлаждение по доступной цене. Данная модель на платформе AMD создает корректное направление воздушного потока. В наборе есть специальные болты для поддержки сокета LGA 2011.
В Xigmatek используется прозрачная рама со светодиодами, которые хорошо подсвечивают корпус. Можно настраивать степень освещения. В кулере используется шесть тепловых трубок.

Радиатор для Xigmatek Venus XP-SD1266

Комбинация малого размера и хорошей теплоёмкости являются отличным вариантом для небольших по размеру систем. В установочном наборе Xigmatek скобы маркируются для Intel и AMD. Хотя скобы AMD имеют отверстия также для интерфейса Intel. Для вентилятора в качестве крепежа Xigmatek используются резиновые кнопки.

Кулер для Xigmatek Venus XP-SD1266

Предыдущая

Командная строкаОбзор видеокарт

Следующая

WindowsРазгон видеокарты nvidia

Как настроить вентиляторы вашего ПК для максимального охлаждения системы

Главная / ПК и компоненты / How-To

Обновлено

Сохраняйте компоненты вашего ПК максимально прохладными (и быстрыми), правильно настроив вентиляторы.

Автор Тьяго Тревизан

PCWorld 20 июля 2022 г., 8:00 по тихоокеанскому времени

Изображение: Thiago Trevisan/IDG

Горячее оборудование — это недовольное оборудование, и с учетом того, что этим летом температура во всем мире достигла новых высот, вентиляторы вашего ПК, где вы размещаете, играют решающую роль в том, насколько эффективно работают ваши ценные компоненты. В этом руководстве объясняется, как настроить вентиляторы вашего ПК для обеспечения наилучшего охлаждения, потому что вы не стояли в очереди в течение нескольких дней, чтобы получить свою дорогую новую видеокарту только для того, чтобы она перегрелась, в конце концов. (Температурные факторы также влияют на портативный игровой ПК Valve Steam Deck, но, увы, вы не можете перемещать его внутренние вентиляторы.)

Есть несколько важных моментов, о которых следует помнить, когда дело доходит до настройки различных вентиляторов ПК. Давайте рассмотрим их один за другим. Знания должны притекать быстро — как воздух в хорошо сконфигурированной системе.

Направление воздушного потока

Начнем с основ. От того, как вы направите свои вентиляторы, зависит, будут ли они всасывать холодный воздух или выбрасывать горячий воздух из вашей системы. Некоторые вентиляторы имеют стрелку, указывающую правильное направление потока. Если это не так, хорошее эмпирическое правило заключается в том, что воздух почти всегда будет поступать спереди, где обычно находится фирменная наклейка. Воздух выходит сзади, где может быть написана техническая информация о вентиляторе. Наше руководство о том, в какую сторону дует вентилятор вашего ПК, может помочь, если вам это нужно.

Тип вентилятора тоже имеет значение, хотя гораздо меньше, чем их правильная конфигурация. Вентиляторы с более высоким статическим давлением идеально подходят для перемещения воздуха через плотные радиаторы водяного охлаждения. Вентиляторы с высоким потоком воздуха отлично подходят для всасывания или вытяжки в вашем корпусе, поскольку они могут перемещать большие объемы воздуха.

Положительный и отрицательный воздушный поток

Когда вентиляторы втягивают больше воздуха, чем выталкивают из корпуса ПК, создается положительное давление. Отрицательное давление вытягивает больше воздуха, часто создавая эффект вакуума. Для оптимальной производительности охлаждения в стандартной системе вы хотите быть немного больше на стороне положительного воздушного потока. (Эта настройка обычно приводит к попаданию большего количества пыли в ваш компьютер, что можно уменьшить с помощью пылевых фильтров или более частой очистки. )

Как добиться положительного воздушного потока? Легко: просто установите больше приточных вентиляторов, чем вытяжных, или запустите приточные вентиляторы немного быстрее, чем вытяжные, если их одинаковое количество. Говоря о…

Впускное и выпускное

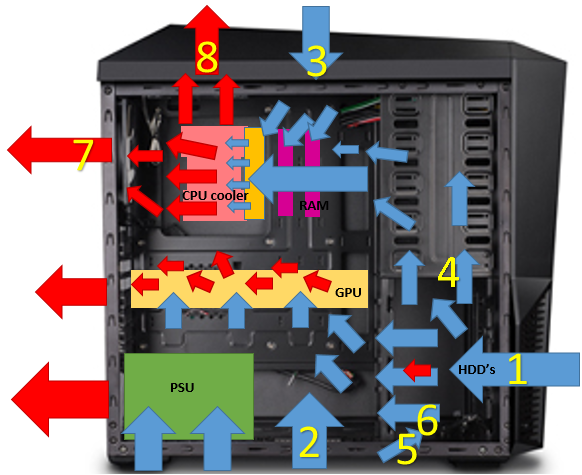

Расположение впускного и выпускного отверстий может быть самым важным моментом для правильного размещения вентилятора. Идея проста: свежий прохладный воздух на входе, горячий воздух на выходе. Как правило, вы хотите иметь как впускные, так и вытяжные вентиляторы. (Могут быть исключения, например, в сборках малого форм-фактора.)

Пример A: Возьмем популярный кейс Lian Li O11 Dynamic. Конфигурация со сплошным вентилятором будет включать всасывающие вентиляторы внизу и вытяжные вентиляторы вверху, как показано на изображении выше. Свежий воздух будет поступать в корпус, охлаждая ваши компоненты. Горячий воздух, создаваемый вашим оборудованием, поднимается вверх и выходит через верхние вытяжные вентиляторы.

В качестве примера B рассмотрим более традиционный корпус — Be Quiet Silent Base 802. Оптимальной конфигурацией вентиляторов будут всасывающие вентиляторы на передней части корпуса. Вы также захотите добавить верхние вытяжные вентиляторы. Добавление вытяжного вентилятора на задней панели корпуса завершает оптимальную настройку.

В такой конфигурации холодный воздух поступает спереди, а горячий воздух от процессора и графического процессора выбрасывается сверху и сзади корпуса.

молчи! Pure Wings 2 120 мм PWM High Speed, BL081, охлаждающий вентилятор

В стандартном настольном ПК вам потребуется по крайней мере один впускной и один вытяжной вентиляторы. Некоторые более дешевые корпуса включают только один приточный вентилятор на передней панели ПК или один вытяжной вентилятор на задней панели. Потратьте пару баксов на еще один вентилятор, чтобы у вас были оба.

Нагнетание и нагнетание для жидкостных охладителей

Вентиляторы, расположенные перед радиатором жидкостного охладителя, с потоком воздуха, идущим спереди назад, будут «выталкивать» воздух в вашу систему. Если вы перевернете вентиляторы и разместите их за радиатором, они теперь «втягивают» воздух через ваш жидкостный охладитель. (Как на картинке выше)

Какая установка оптимальна? Большинство тестов показывают незначительную разницу между выталкиванием и вытягиванием, но мы можем слегка поклониться «толканию». Как правило, это будет работать лучше всего в большинстве случаев и даст вам эффективную производительность.

Воздушный поток корпуса и ЦП

Жидкостный кулер AIO : Если вы охлаждаете ЦП с помощью моноблока, оптимальные настройки включают размещение радиатора в передней или верхней части корпуса. Оба работают нормально. Чтобы расставить приоритеты для охлаждения графического процессора, вы должны разместить ЦП AIO поверх корпуса в качестве выхлопа. Это сделает процессор немного теплее, но ваш графический процессор останется холоднее.

Башенный воздушный кулер

В традиционном башенном воздушном кулере оптимальным будет размещение вентилятора на радиаторе кулера, нагнетающего воздух в сторону выпускного отверстия сзади корпуса. В приведенном выше примере открытый кожух графического процессора также выпускает горячий воздух вверх — типичная установка для игровой установки. Это немного повысит температуру вашего процессора при использовании воздушного кулера; Вы можете снизить уровень нагрева с помощью оптимального воздушного потока вентилятора.

Как насчет вашего графического процессора?

Стандартные графические процессоры с открытым кожухом выбрасывают в корпус много горячего воздуха — даже больше, чем ваш ЦП, если это мощная видеокарта. Что вы можете сделать, чтобы максимизировать охлаждение и воздушный поток?

Если ваш случай позволяет, установите вентиляторы, нагнетающие воздух вверх к графическому процессору снизу. Это будет подавать холодный воздух прямо на впускные вентиляторы на самом графическом процессоре. Если в вашем случае такая конфигурация невозможна, установите передний всасывающий вентилятор в сочетании с соответствующими верхними или задними вытяжными вентиляторами, как описано ранее. Опять же: вам всегда нужен хотя бы один впускной и один вытяжной вентилятор в вашей системе, и это удваивается, если это игровая установка.

Кривые вентилятора и выбор корпуса

Есть два последних важных момента, которые следует учитывать. Во-первых, выбор корпуса может значительно помочь в оптимальном воздушном потоке вентилятора. Наш помощник по покупке идеального корпуса для ПК может помочь, хотя вы должны следовать этим общим рекомендациям:

• Используйте корпус с сетчатой ​​передней панелью. У них будет гораздо лучший воздушный поток, чем у корпусов с закрытыми или стеклянными передними панелями. Примеры включают серию Fractal Design Meshify и упомянутую ранее базу Be Quiet Silent Base 802.
• Если вы используете горячее мощное оборудование, убедитесь, что корпус достаточно большой, чтобы разместить необходимые вентиляторы. Если вы хотите использовать корпус меньшего размера, рассмотрите возможность использования жидкостного охлаждения для большей эффективности.

Во-вторых, используйте контроллеры вентиляторов, чтобы определить наилучшее соотношение шума и производительности, которое вы можете найти. Большинство материнских плат среднего и высокого класса включают программное обеспечение вентилятора либо в свой BIOS, либо в виде приложения Windows. Примером этого является Asus Ai Suite 3. Вы можете установить температуру процессора и корпуса на основе фактических температур, что может обеспечить тихую работу. Точно так же вентиляторы могут увеличивать мощность, когда это необходимо, чтобы убедиться, что все остается прохладным.

Упоминается в этой статье

Corsair iCUE Commander PRO Smart RGB Lighting and Speed ​​Controller

кривые вентилятора еще больше. Вы также можете установить скорость вращения вентилятора на графическом процессоре или использовать температурные датчики с этими более продвинутыми устройствами, но для большинства людей они излишни.

Вот и все: теперь вы знаете все, что нужно для оптимального размещения вентиляторов для обеспечения наилучшего охлаждения. Наши руководства по проверке температуры вашего процессора и температуры графического процессора вашей видеокарты помогут вам убедиться, что все работает гладко. Пусть у вас будет низкая температура!

Автор: Тиаго Тревизан

Каково правильное направление вентилятора процессорного кулера? [Прочтите это!]

Автор Farhan Max

Ваш новый компьютерный кулер только что прибыл, и вы разобрались с процессом установки. Единственный вопрос, который сейчас у вас на уме:

Каково правильное направление вентилятора процессорного кулера?

Правильное направление вентилятора процессорного кулера полностью зависит от желаемого потока воздуха. Как правило, направление должно быть установлено таким образом, чтобы вы могли втягивать воздух с помощью вентиляторов корпуса спереди, в то время как вентиляторы сзади корпуса будут делать обратное.

Не беспокойтесь, вы не единственный человек, который задает тот же вопрос. Я, технический энтузиаст, собираюсь ответить на этот вопрос и предоставить вам все, что вам нужно знать.

Итак, не теряя времени, сразу к главному. Не пропустите ни одной части, потому что каждый раздел будет важен для вас в какой-то момент. Кроме того, возьмите себе кофе или чай, чтобы не заснуть, читая это.

Имеет ли значение направление вентилятора для охлаждения процессора?

Я бы сказал, что да, направление вентилятора на сто процентов очень важный фактор для охлаждения процессора. Общеизвестно, что поток воздуха внутри корпуса и наружу очень важен.

Процессорный кулер является неотъемлемой частью компьютера, именно поэтому вентилятор нужно настроить так, чтобы поток воздуха был оптимальным.

Для примера возьмем заводской кулер Intel. Воздушный поток в этом случае идет вниз через радиатор, а затем выходит во всех направлениях в вашем случае.

С другой стороны, в процессорном кулере с вертикальным расположением, таком как Hyper Evo 212, воздух прогоняется через вентиляторы, и тогда вам придется направить его в сторону задней части корпуса.

Это связано с тем, что в большинстве случаев горячий воздух, выходящий из кулера, вероятно, удаляется с помощью вытяжного вентилятора сзади.

Еще один очень распространенный метод — подача холодного воздуха в корпус путем размещения всасывающих вентиляторов в передней части корпуса. Затем холодный воздух забирается кулером и обычно нагревается, а затем, наконец, просто выдыхается.

Это не единственный способ сделать что-то. Если бы вы хотели, вы могли бы переключиться и использовать заднюю часть для впуска и разместить вытяжные вентиляторы спереди, а затем найти правильную ориентацию.

При размещении вентиляторов следует помнить одну вещь: никогда не направляйте вентиляторы друг на друга в противоположном направлении, так как результаты могут оказаться нестабильными или неэффективными.

Следовательно, если вы задаетесь вопросом, куда направить процессорный кулер, то лучше всего направить его на вытяжной вентилятор.

Для получения более подробной информации о воздушном потоке и направлении вентилятора ознакомьтесь с нашим полным руководством по оптимизации воздушного потока для ПК.

В каком направлении должен быть направлен вентилятор радиатора?

Вентилятор радиатора должен быть направлен в сторону, противоположную процессору. Другими словами, вы должны убедиться, что передняя часть вентилятора ЦП обращена к задней части радиатора. Это потому, что он выталкивает более холодный воздух между лопастями и сзади.

Более того, поток воздуха в корпусе находится на лучшем уровне, когда он направлен спереди назад. Если ваш корпус пропускает тепло спереди назад, то тепло, выходящее из вашего процессора, вероятно, также должно отводиться сзади.

Доступно бесчисленное множество вариантов охлаждения, но каждый вариант имеет один из двух типов воздушного потока. Два типа потока воздуха для охлаждения радиатора:

• Принудительное охлаждение — в этом случае холодный воздух нагнетается на радиатор исключительно для охлаждения.
• Вынужденное охлаждение — это сценарий, при котором горячий воздух втягивается с поверхности радиатора, что позволяет заполнить пространство свежим прохладным воздухом, что приводит к охлаждению.

Теперь вам должно быть интересно, как я узнаю, когда какой метод лучше всего подходит?

Индуктивное охлаждение лучше всего использовать, когда доступ воздуха к поверхности очень ограничен, а поверхность, которую необходимо охладить, мала.

Принудительное охлаждение, наоборот, рекомендуется использовать, когда имеется больше возможностей для поступления большого количества свежего воздуха извне, а также если охлаждаемая поверхность достаточно велика.

Как часто нужно вытирать пыль с вентилятора?

Крайне важно вытирать пыль с вентилятора хотя бы раз в неделю. Не забудьте выключить вентилятор перед проверкой наличия пыли на лопастях и корпусе. Убедившись, что ваши вентиляторы чистые, вы также повысите производительность вашего процессора.

Я говорю это потому, что независимо от того, в какое положение вы поставите свои вентиляторы, вам все равно придется время от времени их чистить. Вы можете разместить свой вентилятор в самом оптимальном положении в мире, и он все равно заполнится пылью без надлежащего обслуживания.

Вы можете свести к минимуму накопление пыли, убедившись, что воздух, поступающий в корпус, сначала проходит через фильтр.

В большинстве кейсов есть эти фильтры, и они также являются съемными, так что вы сможете очень легко очистить их с помощью быстрого ополаскивания.

Все, что вам нужно сделать, это очищать эти фильтры каждые несколько недель или около того. Если вы оставите свои фильтры грязными и без обслуживания, это негативно скажется на воздушном потоке и мощности охлаждения.

Часто задаваемые вопросы

Вопрос: Вентиляторы AIO должны быть всасывающими или вытяжными?

Ответ: Приток лучше подходит для поверхности, которую необходимо охлаждать с помощью AIO. Чего нельзя сказать о системе. Производительность ЦП не ухудшится, пока она ниже диапазона регулирования.

Вопрос: Положительный или отрицательный поток воздуха лучше?

Ответ: Вы должны стремиться к некоторому положительному давлению. Отрицательное давление предполагает, что воздух всасывается в ваш корпус из-за множества крошечных зазоров, которые вы не можете контролировать, что означает менее эффективное охлаждение с течением времени.

Вопрос: Вентиляторы графического процессора толкают или тянут?

Ответ: Как правило, вентиляторы графического процессора втягивают воздух в радиатор. Некоторые кулеры имеют возможность просто выбрасывать горячий воздух за пределы корпуса. Некоторые карты выбрасывают горячий воздух обратно в корпус.

Вопрос: Можно ли установить процессорный кулер сбоку?

Ответ: Да, это определенно возможно и довольно распространено в наши дни, так что вам не о чем беспокоиться.

Вопрос: Насколько сильно нужно прикручивать процессорный кулер?

Ответ: Все, что вам нужно сделать при затягивании винтов, это просто убедиться, что они плотно затянуты.
