Панель от 2174 в 2170
di2zy
Старожил
#1
#1
Ребят, кто в панелях приборов шарит. Имеем приору 2008 года, без кан шины естественно. Хотелось бы поставить панель от приоры 2, не обязательно с навигатором, а обычную с маленьким окошком посередине. Сегодня поглядел разъемы визуально одинаковые. С какими проблемами можно столкнуться? Будет ли она работать, а если функционал будет не полный, то что именно ну будет показывать? В сети мнения расходятся, хотелось бы услышать кто реально пробовал провернуть данную манипуляцию.
di2zy
Старожил
#2
#2
че никто не в курсе?:
х123ас
Абориген
#3
#3
Присоединяюсь к вопросу, ковыряю приору которую уже перевели на январь 5.
1, хозяин авто говорит что приборка не показывала диагностику, она в принципе не дружит с я5.1 или там тупо не подключили к-линию к ней?
di2zy
Старожил
#4
#4
Не шарят чтоли?
х123ас
Абориген
#5
#5
Не дошли сегодня руки до нее, надо самому полезть и посмотреть что там подключено и как.
МаксимкаТГ
Абориген
#6
#6
Правильно, найти к-линию и подключить, приборка не отличит 5.1 от 7.2 на не серийном софте
di2zy
Старожил
#7
#7
То есть можно без проблем ставить такую приборку и просто К-Линию кинуть?
х123ас
Абориген
#8
#8
di2zy написал(а):
То есть можно без проблем ставить такую приборку и просто К-Линию кинуть?
Нажмите для раскрытия.
..
скорей всего еще сигнал расхода топлива нужен будет.
Serg_x
Старожил
#9
#9
х123ас написал(а):
скорей всего еще сигнал расхода топлива нужен будет.
Нажмите для раскрытия…
Если софт будет не сток, то это бесполезные занятия. Правильно будет показывать только ТОЖ, скорость и обороты.
х123ас
Абориген
#10
#10
Serg_x написал(а):
Если софт будет не сток, то это бесполезные занятия.
Правильно будет показывать только ТОЖ, скорость и обороты.
Нажмите для раскрытия…
Я себе в купе тянул, у меня там конечно не такая приборка, но думаю не суть. Она мне даже показывает расход топлива(мгновенный и средний), и остаток пути на баке, и что то ещё, но пролема в том что показывает она криво, расход примерно в 4-5 раз занижает. Т.е. видимо она берёт данные по времени впрыска, а форсы то как раз почти в 5 раз больше чем сток, вот и искажает…
adsdenis
Новичок
#11
#11
Приборка от новой приоры работает по кан шине которой нету не в я5 не в я7.
Чтобы оставить прибору необходимо будет оставлять родные мозги от притворы (просто подключить датчики дпкв дтож дс… параллельно с январем)
х123ас
Абориген
#12
#12
Так вроде бы машина не была на егазе (хотя не уверен), откуда там каншина? Или такие приборки потлюбому на каншине?
Serg_x
Старожил
#13
#13
х123ас,нет, были и без кан-шины такие приборки.
На ней должен быть номер, надо попробовать нагуглить его.
di2zy
Старожил
#14
#14

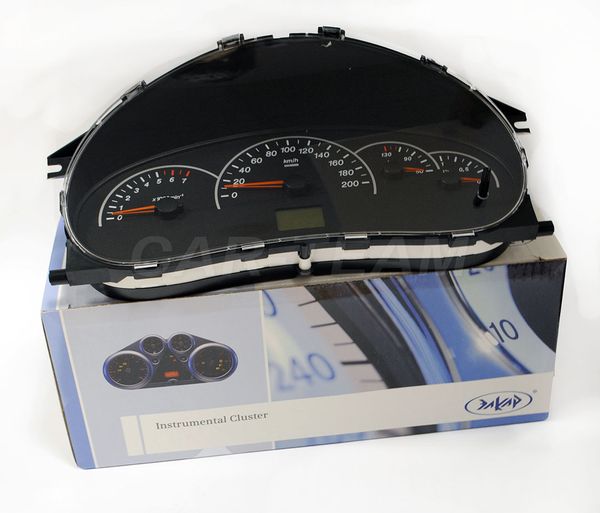

я имел ввиду вот такую самую простую приборку с придоры2
http://radikal.ru/Img/ShowUploadedImg?id=dc18d0b8e22943d6af09bed7fbcc30bc
di2zy
Старожил
#15
#15
х123ас
Абориген
#16
#16
А на «моей» машине не такая, там окошко выше, справа заглушка и там мини юсб разъем.
di2zy
Старожил
#17
#17
В общем досталась мне приборка которая с навигацией. Работают функиции обычной приборки. То есть спидометр, тахометр, датчик уровня топлива, ТОЖ, температура за бортом. Навигация работает. Не пашет только БК, но эта приборка с кан шиной насколько я знаю. Вопрос состоит в том, можно ли что-нибудь сделать, чтобы к-линия сошла за кан ))) Понимаю, глупо, но все же. Может кто делал. Серийник приборки
di2zy
Старожил
#18
#18
никто не в курсе ребят?
Shurik395
Завсегдатай
#19
#19
di2zy, если не ошибаюсь, то у тебя приборка старого образца, НЕ с can-шиной.
С can-шиной приборка нового образца (версия 5.00.05, у тебя версия 3.4)
angelmast
Заблокирован
#20
#20
себе в приору ставил приборку, у тебя с кан шиной! Все приборки с индексом 2170-…… идут с кан.
Без кан шины идут приборки с индексом 1118-….. у них очки не серебристые а черные, вот такую и воткнул себе и все кул.
Да возможно тебе повезет и она всетаки без кан шины, но тебе нада проверить подключен ли у тебя иммобилайзер, если нет то ставь перемычку в фишке иммо.
В инете полно информации какие там контакты замкнуть.
Где найти кан шину Lada Priora (2172,2171)
Для Lada Priora, 2013 — 2020 (2172)
CAN-A
ВАРИАНТ 1
Диагностический разъем OBD-II.
LIN-AB
ВАРИАНТ 1
Жгут двери водителя. В разрыв сине-белого провода.
Для Lada Priora, 2007 — 2013 (2171)
LIN-AB
ВАРИАНТ 1
Жгут двери водителя. В разрыв сине-белого провода.
ВАРИАНТ 2
Разъём X3 блока BCM. В разрыв сине-белого провода.Блок BCM располагается в центральной консоли, за пластиковой накладкой у педали газа.
ПОИСКОВЫЕ ТЕГИ: приора, can, lada, can шина, кан шина, лада, lada priora, прошивка магнитолы, priora, диагностика, приора2, ммс 2190, гранта, калина, прошивка, калина 2, лада приора, ммс, авто, starline, диагностика авто, автодиагностика, приора 2, приборов, ваз, can-шина, elm327, сингл меню, фсо, obd2, веста, установка щитка приора 2 в приору 1, установка сигнализации, опера, бункер, тонировка, автоваз, доработка щитка приора 2, кан, приора люкс, new menu, singl menu, гранта люкс, лада гранта, gamma, ремонт, нью меню, установка альт меню, доработка индикации поворотника приора 2, щиток от приора 2 люкс, круиз контроль на приора 1, прошивка can, kalina, прошивка кан, прошивка ммс 2190, пересвет щитка приора 2, панель, лада калина магнитола, лада спорт, магнитола, обзор, лада калина ммс, калина ммс, гранта ммс, can hacker, прошивка магнитолы гранта, прошивка магнитолы калины, таз, новая приора, lin, kkl адаптер, установка навигации, диагностика ваз, угон, lin bus, приора 2020, установка торпеды на приору, штатный дисплей, приора автозвук, лада гранта люкс, торпеда на приору, снятие торпеды на приору, single, дополнительная информация, самсунг, автозвук, can-spi board, drpopov can-spi board, ceed, kurskcartuning, иммобилайзер, программирование автомобилей, чип-тюнинг лада приора, чип-тюнинг в курске, 21127, bosch 17.
