простота обманчива / Материнские платы
1) Ставим обратно старый проц и память во все слоты, как и было раньше. (ПК запустится). 2) Лезем в БИОС. Сбрасываем все настройки на optimal. Проверьте, чтобы в Ai Twiker всё, что связанно с память по частотам стояло везде строго AUTO. Ai Overclock tuner — AUTO. Memory Frequency — AUTO. Перезагружаемся. 3) Заходим на оф сайт ASUS и качаем самую последнюю свежую версию прошивки BIOS для вашей модели мат. платы. В моем случае эта версия 3707. Сохраняем файл с BIOS в папку на HDD и запоминаем эту папку. 4) Перезагружаем ПК и заходим в BIOS. Лезем в самый крайний раздел TOOL. Выбираем там ASUS EZ Flash Utility. Находим в папке на HDD наш скачанный файл с BIOS. И обновляемся прямо через интерфейс биоса (очень удобно). 5) После обновления почему-то у меня высветилось Failed. Я нажал F1, зашел в BIOS и снова выполнил процедуру прошивки описанную выше. Со второго раза прошивка встала корректно. Далее заходим снова в BIOS, сбрасываем все настройки на optimal и проверяем везде снова все значения для памяти и проца на AUTO. Сохраняем настройки и выключаем ПК. 6) Ставим новый проц. По идее у вас всё должно заработать. НО, у меня этого не произошло. Я вынул в итоге все планки памяти кроме одной. С ней ПК завелся с новым процом. Зашел в BIOS и обнаружил, что почему-то в memory frequency стоит заданная частота памяти. Видимо глюк какой-то. Я поставил на Auto. Сохранил настройки. Выключил ПК и вставил снова все планки памяти. Включил и. Вуаля! ПК завелся. Проц новый. Память увидел все 4 планки. Всё четенько.
Для чего нужна?
Присутствие кнопки MemOk на материнской плате свидетельствует о наличии специального средства диагностики и исправления проблем в системной (оперативной) памяти.

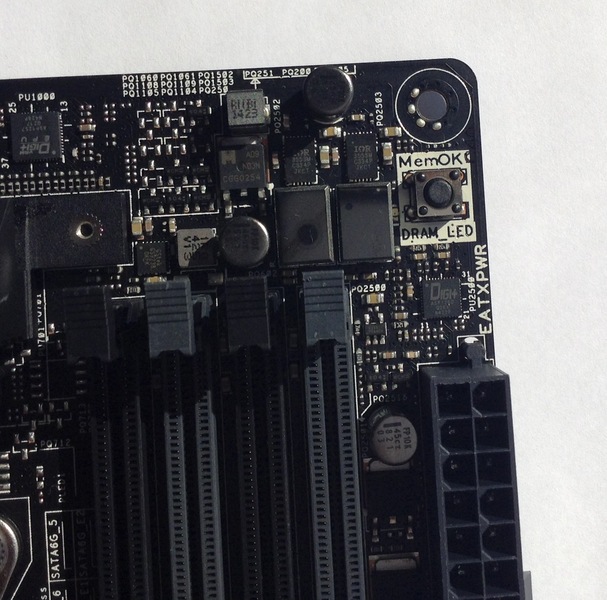

Вариант расположения кнопки
Названием MemOk включает в себя сокращения двух слов. Memory и Ok. То есть использовав ее, вы как бы максимально устраняете проблемы с памятью и она переходит в рабочее состояние. Достигается это установкой наиболее оптимальных параметров по таймингам, напряжению, рабочей частоте.
Таким образом, можно сделать вывод, что данная кнопка нужна для решения различных проблем с оперативной памятью.
Конечно, если модуль памяти битый, то ему уже не поможет никакая кнопка. Но вот в случае проблем несовместимости парной работы модулей памяти или их неудачного разгона, кнопка MemOk будет очень даже кстати.
⇡#UEFI и AI Suite 3
Микропрограмма находится на 128-мегабитном чипе Winbond W25Q128FV, установленном в кроватку рядом со вторым слотом PCI Express x16.
Подобное исполнение и использование распространенной микросхемы повышает ремонтопригодность платы, выступая добавочным гарантом безопасности и дополняя программное решение BIOS Flashback. Удвоенная по сравнению с LGA1150-платами емкость чипа (пока) никак не сказалась на функциональности — возможно, это задел на будущее.
Перед началом знакомства с BIOS обратимся к встроенной утилите ASUS EZ Flash 2. Она позволяет обновить микропрограмму с любого подключенного накопителя, чем мы и воспользовались.
Как вы можете убедиться по скриншоту, мы использовали последнюю доступную на момент тестирования версию — 1004 от 16 октября 2014 года. После обновления настройки были сброшены на значения по умолчанию. В некоторых местах для наглядности выбрано что-то иное.
Одним из отличий «гражданской» серии плат от ROG-аналогов является то, что при входе в BIOS нас встречает упрощенный EZ Mode.
Специально для неискушенных пользователей по нажатии F11 или непосредственно с главного экрана доступен EZ Tuning Wizard, который в режиме диалога поможет организовать RAID-массив или произведет разгон системы на основе сценария использования и типа используемого охлаждения.
Если этих возможностей вам недостаточно, всегда можно переключиться в Advanced Mode, нажав клавишу F7.
После этой несложной манипуляции пользователя встретит не начиненный под завязку Ai Tweaker, а более спокойный раздел Main. Расширенный режим можно выбрать для запуска по умолчанию, однако конкретный подраздел — не удастся.
Перемещаясь в раздел Ai Tweaker, морально готовишься к тому, что там будут только самые-самые базовые настройки производительности, а полный спектр возможностей получат владельцы плат Republic of Gamers. Первый же взгляд на список опций показывает, что разделение линеек оказывается не столь радикальным — можно расслабиться.
Обратили внимание на «затененную» строку Extreme Over-Voltage? Вспомнили, что на плате есть игольчатые выводы CPU_OV? Переставляем перемычку и вновь входим в BIOS.
Теперь данная опция доступна для изменения, но не все так просто.
Выбор значения Enabled требует не только физических манипуляций с платой, но и подтверждения данного решения.
В результате вместо полей для ввода напряжений ядра и кеш-памяти появляются два селектора, активирующие режим максимального напряжения. В поясняющей подсказке сообщается, что данные напряжения будут максимально близкими к значению CPU Input Voltage. Это пояснение и ярко-красное цветовое выделение данных пунктов служат последним «предохранителем» — теперь вся ответственность за последствия ложится на человека.
Не бросаясь в крайности, пользователь может задавать напряжения привычными методами: Override, Offset и Adaptive.
Режим Fully Manual Mode упрощает работу с ними: с экрана пропадают избыточные переключатели, после чего можно осуществлять прямой ввод значений без лишних перемещений по пунктам. На приведенных выше скриншотах выбраны максимальные величины напряжений.
Благодаря этим же снимкам внимательный читатель убедится в возможности независимого управления напряжениями питания каналов A/B и C/D оперативной памяти. Очень внимательный — что эти напряжения различаются приблизительно на 0,1 вольта. Полные диапазоны изменения напряжений с указанием шага приведены в таблице ниже.
| Напряжение, вольт | Минимальное значение | Максимальное значение | Шаг |
| CPU Core Voltage | 1,000 | 2,000 | 0,003125 |
| CPU Cache Voltage | 1,000 | 2,000 | 0,003125 |
| CPU System Agent Voltage | 0,800 | 2,000 | 0,003125 |
| CPU Input Voltage | 0,800 | 2,440 | 0,01 |
| DRAM Voltage (CHA, CHB) | 0,800 | 1,900 | 0,01 |
| DRAM Voltage (CHC, CHD) | 0,800 | 1,900 | 0,01 |
| PCH Core Voltage | 0,700 | 1,800 | 0,00625 |
| PCH I/O Voltage | 1,200 | 2,200 | 0,00625 |
VCCIO CPU 1. 05 Voltage |
0,700 | 1,800 | 0,0625 |
| VCCIO PCH 1.05 Voltage | 0,700 | 1,800 | 0,0625 |
| VTTDDR Voltage (CHA, CHB) | 0,600 | 1,000 | 0,0625 |
| VTTDDR Voltage (CHC, CHD) | 0,600 | 1,000 | 0,0625 |
| PLL Termination Voltage | 0,200 | 2,193804 | 0,06602 |
Как и на прочих платах ASUS, знание нюансов работы с клавиатурой значительно упрощает процесс настройки. Клавиши «+» и «—» меняют подсвеченный пункт в сторону увеличения и уменьшения. Ввод нуля выбирает минимальное значение для текущего поля. Ввод любой заведомо большей величины приведет к выбору максимального значения. Автоматический выбор параметра/напряжения включится, если ввести любой нечисловой символ или слово.
Частота памяти может быть выбрана в диапазоне 800-4000 МГц, причем при выборе величин свыше 2666 МГц произойдет автоматическое повышение соотношения BCLK/PCIe (CPU Strap).
Тайминги и субтайминги занимают почти четыре экрана. Сразу после них следуют редко используемые опции, включая разрешение на запись в SPD модулей.
Разделы с настройками VRM материнской платы и iVR процессора, именуемые External Digi+ Power Control и Internal CPU Power Management соответственно, позволяют гибко настроить поведение платы. Первый значительно прибавил в количестве опций из-за независимых настроек преобразователей питания для обоих каналов памяти. В нем же доступны для выбора девять уровней интенсивности работы Load Line Calibration.
Из средств автоматического повышения производительности доступны активация XMP-профилей памяти (с одновременным незначительным разгоном ЦП) и два режима OC Tuner: Ratio Tuning и BCLK + Ratio Tuning. Все три опции будут рассмотрены нами в разделе «Разгон и стабильность». По соседству расположился пункт EPU Power Saving Mode, включающий энергосбережение.
Напомним, что все перечисленные в этом абзаце технологии могут быть задействованы при помощи аппаратных переключателей на материнской плате.
Раздел Advanced дает доступ ко множеству расширенных настроек процессора и интегрированных в плату компонентов.
В частности, можно просматривать детальную информацию о ЦП, включать и отключать технологии, которые он поддерживает, управлять количеством используемых ядер и дополнительными функциями энергосбережения.
Onboard Devices Configuration позволяет отключать светодиоды подсветки аудиочасти и неиспользуемые контроллеры.
PCH Storage Configuration поименно и попортно отображает все подключенные накопители. Помимо этого, здесь же можно увидеть, к какому из двух встроенных контроллеров они подключены: для упрощения около каждого из портов обозначен его цвет.
Раздел Monitor не имеет подкатегорий — вся информация представлена единым списком.
В верхней части расположены данные о температурах, причем в списке представлены как «набортный» T_SENSOR1, так и данные с трех Ext_Sensor, которые будут доступны при подключении дополнительной платы к специальному разъему.
Сразу за списком температур выведены скорости вращения вентиляторов (опять-таки с данными для вентиляторов, которые могут быть подключены к Fan Extension Hub) и несколько напряжений, дублирующих показания панели Hardware Monitor.
Разделы Fan Speed Control и Q-Fan Tuning позволяют очень гибко задать поведение вентиляторов, в том числе привязывать скорости их вращения к показаниям конкретных термодатчиков.
Для полноценной работы этого инструмента придется протестировать все подключенные вентиляторы. Пользы это принесет значительно больше, чем отнимет времени, поэтому рекомендуем не пренебрегать данной настройкой.
В разделе Boot можно включить Fast Boot, задать время ожидания нажатия Del/F2, избавиться от необходимости в нажатии F1 при ошибке, изменить приоритет накопителей и многое другое.
Tool собрал утилиты, облегчающие жизнь. EZ Flash 2, предназначенную для легкого обновления UEFI BIOS, мы похвалили в самом начале, теперь рассмотрим еще пару ее соседей.
Любителям развлекаться с жидким азотом придется по вкусу подраздел GPU Post. Простым смертным он тоже может оказаться полезным: здесь есть рекомендации по слотам для установки различного количества видеоадаптеров.
Тем не менее чаще другихбудет использоваться ASUS Overclocking Profile. Реализован он так же, как и на остальных платах: пользователю доступны восемь ячеек, которым можно давать понятные названия. Предусмотрен экспорт и импорт настроек, что позволит безбоязненно производить обновление BIOS.
Раздел My Favorites позволит менять настройки еще быстрее. К сожалению баг, не дающий выбрать профиль для загрузки до входа в ASUS Overclocking Profile, сохранился: придется добавлять ссылку на раздел.
В противном случае строка Load from Profile будет затенена. Пополнение списка элементов «Избранного» осуществляется через дополнительный иерархический интерфейс, содержащий все опции и подразделы BIOS в виде дерева. Конфигуратор вызывается нажатием клавиши F3 или кликом мыши. Все выбранные опции с учетом порядка добавления окажутся в основном разделе, поэтому стоит предварительно продумать удобную для себя последовательность пунктов.
Раздел Quick Note, пострадавший после обновления, никак не улучшат: его содержимое все так же нельзя отобразить на скриншоте или сохранить в текстовый файл.
При выборе Save and Exit или нажатии F10 будет предложен список внесенных изменений. Соответственно, можно проверить правильность настроек и согласиться или вернуться и исправить ошибку.
Клавиша F1 поможет разобраться с управлением UEFI BIOS и напомнит список «горячих клавиш».
Наличие удобных клавиатурных вызовов не заставило убрать привычный раздел Exit, что правильно.
Ru
Смотреть все изображения (8)
Качество перевода на русский язык вы можете оценить по приведенным выше скриншотам. Отметим, что EZ Mode по-прежнему остается без локализации.
Пришло время перейти к AI Suite 3.
Раздел Dual Intelligent Processors 5 предлагает два варианта увеличения производительности: быстрый (Fast Tuning) и не очень (Extreme Tuning), при выборе которого нужно будет определиться еще и с режимом (Ratio Only или BCLK First). Мы подробно рассмотрим их в разделе «Разгон и стабильность». Здесь же, расставив галочки на нужных пунктах, можно одновременно подвергнуть настройке вентиляторы и оптимизировать энергопотребление системы.
Воспользовавшись тонкими настройками раздела TPU, можно получить более значительный прирост производительности.
Как обычно, здесь можно делать практически все то, что доступно в UEFI BIOS. Ограничения по-прежнему наложены на изменение частоты и таймингов памяти, но в остальном можно чувствовать себя свободным.
Отметим, что при выборе множителя процессора ниже стандартного (а именно так будут обстоять дела при высоких значениях BCLK), мы лишаемся возможности этот самый множитель увеличивать или уменьшать.
Практически все изменения применяются при нажатии Apply и остаются активными до перезагрузки. Есть поддержка профилей настроек. CPU Strap становится исключением — при его изменении при помощи утилиты результат будет только после перезагрузки.
Fan Xpert 3 может контролировать скорости вращения вентиляторов не хуже самой платы. После тестирования вентиляторов появляется возможность быстрого переключения между профилями из меню рядом с системным треем.
Раздел DIGI+ позволяет мгновенно менять режим работы преобразователя питания процессора и памяти.
Синхронизации изменений с BIOS не происходит.
Раздел EPU служит для оптимизации энергопотребления системы.
EZ Update позволяет обновить BIOS в полуавтоматическом режиме: скачанный утилитой файл можно будет залить через USB BIOS Flashback или скормить EZ Flash 2.
Часть возможностей программного комплекса в этот раз осталась за кадром. Со множеством утилит для зарядки телефона и прочими улучшайзерами вы можете познакомиться в предыдущих обзорах материнских плат от ASUS — эта составляющая AI Suite 3 практически не подвержена изменениям.
Как ей пользоваться?
Если ваш компьютер перестал включаться, отображая черный экран, или периодически начал выдавать синие экраны после того, как вы пытались разогнать память, заменить процессор, добавить новые модули памяти или поменять слоты, в которые они были установлены, то самое время воспользоваться MemOk.
Манипуляции с ОЗУ
Для этого выключите компьютер и просто нажмите на данную кнопку.
Конечно это не даст вам 100% гарантии запуска компьютера, но по крайней мере даст надежду в случае наличия проблем с оперативной памятью или ее настройками.
Обзор материнской платы ASUS Prime Z390-A
: 2 года назад
Материнских плат с чипсетом Intel Z390 на рынке много, а вот сбалансированных решений, наоборот, мало. Плата ASUS Prime Z390-A получила самый последний набор микросхем Intel, а также набор дополнительных опций. Это поддержка модулей памяти объёмом 32 Гбайт, оптимизированные слоты DDR4, умный авторазгон, разъём питания для водяных помп, а также защиту от статического электричества и многие другие преимущества.
Упаковка и комплект поставки
Коробка у ASUS Prime Z390-A типична для ASUS. На её откидывающейся крышке нарисована сама плата и указаны её основные преимущества. Это подсветка ASUS AURA Sync, топовый чипсет Intel Z390, а также поддержка Sli, Crossfire и стандарта DTS Headphone:X.
На обратной стороне упаковки перечислено больше технических характеристик. Здесь указаны все разъёмы, слоты расширения и прочие особенности.
В комплекте поставки собрано всё самое необходимое. Это инструкция, диск с драйверами, скидочный купон для магазина cablemod, мостик SLI, разъём Q-Connector (для простого подключения кабелей системного блока), три кабеля SATA, рамка «CPU FAN Holder» и, конечно же, бэкплейт. Всё в этом списке выглядит стандартно, кроме рамки «CPU FAN Holder». Это специальный кронштейн для маленького 40-мм или 50-мм вентилятора, который пригодится для охлаждения радиаторов фаз питания. Его установка понадобится только в случае сильного разгона процессора. Ну а если плата будет работать в номинале, то ей хватит родных радиаторов.
Внешний вид
Плата выполнена в стандартном форм-фактора ATX с габаритами 30,5×24,4 см. Чёрная текстолитовая плата покрыта приятым белым орнаментом. Разъёмы ввода-вывода закрыты белой пластиковой рамкой, да и радиатор чипсета окрашен в белый цвет.
В целом, ASUS Prime Z390-A выглядит приятно, она вовсе не напоминает «ещё одну стандартную скучную материнскую плату».
В подсистеме питания используется 9 фаз, которые разведены по схеме «8 + 1». С одной стороны, это не совсем привычная схема «8 + 2», ну а с другой – система питания была переработана. Теперь в ней используются MOSFET-транзисторы с интегрированными драйверами, так называемая микросхема Dr.MOS.
Для питания процессора предусмотрен 8-конактный разъём, а для самой платы – 24-контактный. В ASUS заявляют, что вместо обычных разъёмов использовали порты ProCool. По словам производителя они обеспечивают надёжное соединение кабелей, с пониженным сопротивлением, и улучшенное рассеивание тепла.
Как обычно, рядом с разъёмом питания платы расположен ряд светодиодов Q-LED.
Если во время запуска системы BIOS обнаружит проблему с процессором, памятью, видеокартой или загрузочным диском, то об этом можно будет легко догадаться по свечению этих светодиодов.
Для оперативной памяти DDR4 используются 4 разъёма DIMM. Они получили оптимизированную разводку дорожек, расположенную на отдельном слое печатной платы, с дополнительными зонами экранирования. Такой подход поможет не только увеличить разгонный потенциал памяти, но и сделает работу системы стабильнее.
Во время своего анонса плата позволяла разместить на ней до 64 Гбайт памяти, но 2-го февраля 2021 года, с выходом нового BIOS, у ASUS Prime Z390-A появилась поддержка модулей объёмом 32 Гбайт. Поэтому теперь на плате можно установить до 128 Гбайт оперативной памяти.
Кнопка мемок на материнской плате
Материнская плата ноутбука не включается. На примере ASUS A6F рассмотрим общий принцип ремонта и поиска неисправностей, которые препятствуют запуску материнской платы и поможет нам в этом POWER On Sequence (такая страничка имеется во многих схемах ноутбуков).
По диаграмме можно отследить всю процедуру запуска материнской платы, начиная с момента включения питания и вплоть до готовности процессора выполнять инструкции BIOS и определить, на каком из этапов у нас происходит ошибка. В той же pdf-ке к материнской плате, можно найти более детальную схему распределения напряжений:
0-1 Входные напряжения питания A/D_DOCK_IN и AC_BAT_SYS
Первым делом следует убедиться в наличии питающего напряжения 19 вольт на входе материнской платы и, желательно, напряжения с АКБ (аккумуляторной батареи). Отсутствие входных напряжений A/D_DOCK_IN и АС_ВАТ_SYS представляется достаточно частой проблемой и проверку следует начинать с блока питания и разъёма на плате.
Если напряжение на участке (разъём — P-mosfet) отсутствует, то необходимо разорвать связь между сигналами A/D_DOCK_IN и AC_BAT_SYS. Если напряжение со стороны A/D_DOCK_IN появилось, то причина неисправности скрывается дальше и надо разбираться с участком (P-mosfet — нагрузка):
Необходимо исключить вариант короткого замыкания (КЗ) по AC_BAT_SYS (19В).
Чаще всего, КЗ заканчивается не дальше, чем на силовых транзисторах в цепях, требующих высокой мощности (питание процессора и видеокарты) или на керамических конденсаторах. В ином случае, необходимо проверять все, к чему прикасается AC_BAT_SYS.
Если КЗ отсутствует, то обращаем внимание на контроллер заряда и P-MOS транзисторы, которые являются своеобразным «разводным мостом» между блоком питания и аккумулятором. Контроллер заряда выполняет функцию переключателя входных напряжений. Для понимания процесса работы, обратимся к datasheet, в котором нас интересует минимальные условия работы контроллера заряда:
Как видно по схеме, контроллер MAX8725 управляет транзисторами P3 и P2, тем самым переключая источники питания между БП и аккумулятором — P3 отвечает за блок питания, а P2 за аккумулятор. Необходимо проверить работоспособность этих транзисторов.
Обзор материнской платы ASUS ROG Maxiumus XI Gene
Главная / Статьи / Платформа / Обзор материнской платы ASUS ROG Maxiumus XI Gene
Никаноров Сергей
23 сентября, 2019
Платформа, Статьи
ASUS ROG Maxiumus XI Gene — это геймерская материнская плата формата Micro ATX с чипсетом Intel Z390, беспроводным модулем Wi-Fi 802.
11ac, синхронизируемой подсветкой Aura и современными интерфейсами.
Материнская плата ASUS ROG Maxiumus XI Gene в формате Micro ATX (24.4 x 22.6 см) призвана помочь пользователям, которые мечтают собрать компактный персональный компьютер, но не хотят жертвовать функциями или возможностью подключить большое количество высокоскоростных хранилищ.
Технические характеристики ASUS ROG Maxiumus XI Gene
| Чипсет | Intel Z390 |
| Сокет | Socket 1151 для 9-го и 8-го поколения процессоров Intel |
| ОЗУ | DDR4, 2 DIMM, до 64 Гб (с двойной емкостью) |
| Слоты расширения | 1x PCIe 3.0 x16 (x16, x8 / M.2 / M.2) 1x PCIe 3.0 x4 (полная пропускная способность) |
| HD Audio Codec | ALC1220 |
| Подсистема накопителей | 4x SATA III 6 Гб/с 2х PCIe 3.  0 x4 от PCH, 2х PCIe 3.0 x4 от процессора (преобразует слот PCIe x16 в режим x8) |
| Контроллеры Ethernet | WGI219V PHY |
| Беспроводная передача данных | Intel 9260 802.11ac (1,73 Гбит/с), BT 5.0 Combo |
| Панель I/O | 1x PS/2 1x HDMI 1x LAN (RJ45) 3x USB 3.1 Gen 2 Type-A 1x USB 3.1 Gen 2 Type-C 6x USB 3.1 Gen 1 2x USB 2.0 1x Clear CMOS кнопка 1x разъем для Wi-Fi |
| Форм-фактор | Micro ATX (24.4 x 22.6 см) |
При создании ASUS ROG Maxiumus XI Gene производитель отказался от двух слотов оперативной памяти в пользу разъема DIMM.2 для подключения дополнительной пары твердотельных накопителей NVMe. Но здесь есть нюанс — поддерживаются модули DIMM с двойной емкостью (DC), поэтому вы можете установить до 64 Гб в двух слотах.
Это делает плату отличным решением для тех, кто хочет собрать мощный, но компактный персональный компьютер.
Включение двух слотов M.2, подключенных к процессору, отнимает восемь линий у слота PCIe x16. В комплекте прилагается адаптер Asus DIMM.2, предлагающий накопители M.2 с интерфейсом PCIe под толстым алюминиевым распределителем тепла. Это позволяет установить 110-мм диски M.2 (форм-фактор 2210), так как разъемы, подключенные к PCH, ограничены дисками размером 80 мм или меньше. Установленные твердотельные диски направлены друг к другу, так что два 80-миллиметровых накопителя будут использовать один и тот же крепежный винт посередине. Передний край платы оснащен USB-разъемом Gen 3.1 и USB 3.0, одним из двух RGB-заголовков, переключателем с поддержкой MemOK и двузначным кодом состояния. Функции, которые обеспечивают разгон, закреплены за такими кнопками, как «Безопасная загрузка», «Повторить», «Сброс» и «Питание»; есть также переключатели «Замедленный режим» и «Режим LN2», а также ряд светодиодов, указывающих на инициализацию процессора, DRAM, графики и загрузочного ПЗУ, а также обнаружения конденсации.

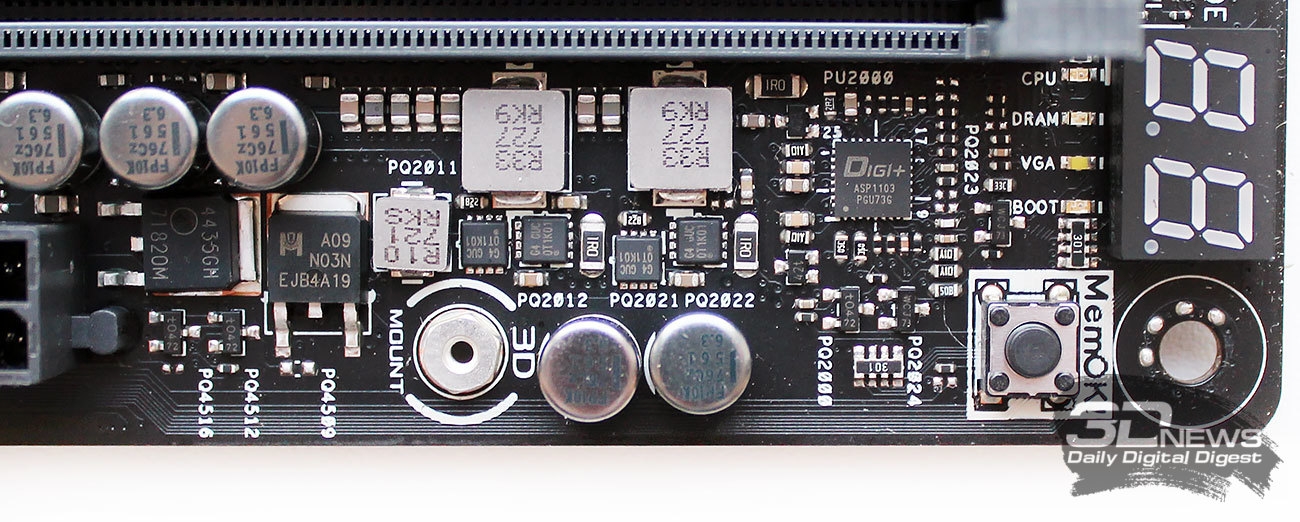

Кнопка MemOK включена по умолчанию и позволяет плате загружаться с уменьшенными настройками памяти после ее зависания при инициализации. Медленный режим помогает пользователям экстремального (LN2) охлаждения преодолевать проблемы с «холодной ошибкой». Режим LN2 расширяет доступный диапазон нескольких настроек напряжения встроенного программного обеспечения, а кнопка «Повторить» дает плате команду повторить попытку загрузки с текущими настройками без использования режима безопасной загрузки.
Панель ввода-вывода имеет такой вид: комбинированный порт PS/2 для клавиатуры или мыши, порт HDMI, сетевой разъем LAN (RJ45), три порта USB 3.1 Gen 2 Type-A (красные), порт USB 3.1 Gen 2 Type-C, шесть портов USB 3.1 Gen 1 (синие), два порта USB 2.0 (черные), кнопка Clear CMOS, пять аналоговых аудиоразъемов, цифровой оптический выход и два позолоченных коннектора для модуля Wi-Fi. Как видим, панель более чем вооружена для такой «крохи».
ASUS ROG Maximus XI Gene включает в себя специальную интегральную микросхему, которая позволяет прошивать микропрограмму, используя только источник питания и USB-накопитель, что важно для тех, кто приобрел плату, выпущенную до выхода более новой модели процессора.
Кнопка для включения этой функции находится на панели ввода-вывода, прямо под кнопкой CLR_CMOS.
В установочный комплект входят переходник DIMM.2 dual-M.2, два кабеля SATA, удлинительный кабель RGB, двухдиапазонная Wi-Fi-антенна, Q-Connector для группы кнопок/светодиодов на передней панели, диск с драйверами, ROG-подставка для напитков, скидочный код для cablemod.com, печатное руководство пользователя и комплект наклеек ROG.
Тестирование
Стенд: процессор Intel Core i9 9900K, видеокарта GTX 1080, оперативная память 2х16 Гб DDR4-2933, твердотельный накопитель емкостью 512 Гб. Операционная система — Windows 10 Home 64-bit.
Cinebench R15
Shading, FPS (больше — лучше)
SiSoft Sandra 2014 Memory Benchmark
Пропускная способность, Гб/с (больше — лучше)
Игровое тестирование
F1 2015
1080p, Ultra quality (FPS, больше — лучше)
Ashes of the Singularity
1080p, Crazy preset (FPS, больше — лучше)
Выводы
Материнская плата ASUS ROG Maxiumus XI Gene работает с процессорами Intel Core 9-го поколений, имеет оптимизированную разводку слотов памяти для поддержки двух модулей DDR4 емкостью по 32 Гб каждый, а также гибкое управление вентиляторами и поддержку систем водяного охлаждения.
Отметим широкий набор современных интерфейсов, включающий Gigabit Ethernet на базе контроллера Intel, четыре слота M.2, USB 3.1 Gen2 и встроенный адаптер Wi-Fi 802.11ac (Intel CNVi, 2х2). Проведенные тесты показали, что техническая оснащенность ASUS ROG Maxiumus XI Gene положительно отражается на ее высокой производительности. И не забудем, что данная плата при этом является обладательницей скромных размеров!
Плюсы
+ Адаптер ROG DIMM.2 с двумя портами M.2 и радиатором
+ Поддержка двух жестких дисков M.2, подключенных к PCH
+ Поддержка двойной емкости DRAM
+ Аппаратная поддержка разгона при сверхнизких температурах
Особенности
~ Только два слота DIMM
~ Не поддерживает две видеокарты в режиме x8 / x8
~ Форм-фактор Micro ATX
Мы награждаем материнскую плату ASUS ROG Maxiumus XI Gene медалью «Выбор редакции».
Поделиться
Теги1080 1080p 2.
0 802.11ac Asus ASUS ROG ATX DDR4 DIMM DRAM Ethernet FPS Gigabit Gigabit Ethernet GTX 1080 hdmi Intel Intel Core Intel Core i9 9900k LAN M2 NVMe PCIe PCIe 3.0 x4 RGB ROG SATA SATA III Socket 1151 USB USB 2.0 USB 3.0 USB 3.1 USB-накопитель Wi-Fi Wi-Fi 802.11ac windows Windows 10 адаптер видеокарта видеокарты источник питания кнопка компьютер материнская плата мыши накопители накопитель ОЗУ оперативная память операционная система память. панель передача данных переключатели плата ПО порт процессор разгон разъем слоты расширения стенд твердотельный накопитель тесты форм-фактор цифровой чипсет
О Никаноров Сергей
Предыдущий Высокопроизводительный гейминг от AMD
Следующий Обзор графического ускорителя ASUS ROG Strix Gaming RTX Super 2060
проверьте также
ADATA Elite SE760 – это быстрый твердотельный накопитель большой емкости, который легко положить в карман. …
Компьютер Asus не загружается и горит красный светодиод DRAM_LED — BIOS — Учебные пособия
org/BreadcrumbList»>
- БИОС
- 19 марта 2016 г., 13:21 UTC
Симптом
Компьютер не загружается, а индикатор DRAM_LED на материнской плате горит красным.
В некоторых случаях на экране может появиться сообщение «Ошибка разгона».
Причина
Проблема совместимости с используемыми планками памяти.
Решение для материнских плат Asus
Временное решение (но оно не работает каждый раз) — перезагрузить компьютер при появлении сообщения «Ошибка разгона».
Иногда компьютер может перезагрузиться один раз правильно, но проблема повторится при следующих нескольких перезагрузках.
Чтобы решить эту проблему навсегда, у вас есть 2 варианта (для проверки в этом смысле):
- используйте «ASUS MemOK!» кнопка присутствует на вашей материнской плате Asus. (если это так)
- прошить BIOS вашей материнской платы, используя совместимые карты памяти. Это обновление может иногда решить эту проблему совместимости. Однако перепрошивка BIOS — рискованная операция. Обратитесь в компьютерный магазин, чтобы ваша материнская плата не выходила из строя навсегда.
1. Используйте «ASUS MemOK!» кнопка
Когда светодиод «DRAM LED» на материнской плате загорится красным, найдите кнопку «MemOK» рядом с этим красным светодиодом на материнской плате и нажмите ее на 3 секунды.
Затем замигает красный светодиод и компьютер перезагрузится. При перезагрузке появляется сообщение «Память в норме! Успешно загрузилась система!…».
По-видимому, когда вы нажимаете кнопку MemOK, материнская плата пытается адаптировать настройки BIOS, чтобы сделать ваши карты памяти совместимыми.
Для сохранения модификации, которая была выполнена автоматически, входите в БИОС по нажатию F1 и выходите с сохранением изменений (как указано внизу экрана).
2. Прошить BIOS вашей материнской платы
Если это не сработает, вы можете прошить материнскую плату с помощью RAM-флешки.
Если у вас нет совместимой планки оперативной памяти, зайдите в компьютерный магазин и попросите прошивку BIOS.
Чтобы прошить BIOS материнской платы, см. наше руководство: Прошивка (обновление) BIOS материнской платы Asus с помощью EZ Flash 2
Поделитесь этим руководством
Поделитесь своим мнением
Индикатор DRAM мигает, не удается найти кнопку memOK
JavaScript отключен.
Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Я только что собрал свой первый компьютер и, завершив сборку, попытался включить его. Все фанаты продолжили, но рядом с этикеткой с надписью DRAM загорелся красный свет. Пока это происходило, я смотрел на монитор, но ничего не происходило. Я уже пытался отключить одну из карт памяти и попробовать еще раз, но это не сработало. Я также пытался найти эту кнопку memOK, о которой постоянно слышу, но не смог ее найти. Это мой список запчастей:
Четырехъядерный процессор Intel Core i5-6500 3,2 ГГц
CRYORIG H7 49,0 CFM Кулер ЦП
MSI Z170-A PRO ATX LGA1151 Материнская плата
G.Skill Ripjaws V Series 16 ГБ (2 x 8 ГБ) Память DDR4-2400
Samsung 850 ЭВО -Series 250 ГБ 2,5-дюймовый твердотельный накопитель
Western Digital Caviar Blue 1 ТБ 3,5-дюймовый внутренний жесткий диск 7200 об/мин
Sapphire Radeon R9 380 4 ГБ NITRO Dual-X OC Video Card
NZXT S340 (черный/синий) Корпус ATX Mid Tower
EVGA SuperNOVA P2 650 Вт Полностью модульный блок питания ATX с сертификацией 80+ Platinum
Gigabyte GC-WB867D-I 802.
11a/b/g/n/ac Адаптер Wi-Fi PCI-Express x1
Если у кого-нибудь есть что-нибудь, что может помочь, было бы здорово!
Увидеть меньше
Узнать больше
Ответить
Сохранить
Нравится
1 — 7 из 7 сообщений
MemOK — это функция Asus, поэтому вы не найдете ее на своей материнской плате.
Если индикатор памяти горит, это означает, что что-то не сработало при попытке загрузки.
Попробуйте очистить cmos с помощью перемычки, а также убедитесь, что оперативная память установлена правильно.
См. руководство по этому вопросу.
Это должен быть слот 2 и слот 4 при использовании 2 планок памяти.
Увидеть меньше
Узнать больше
Ответить
Сохранить
Например,
На вашей материнской плате должна быть кнопка сброса, согласно веб-сайту MSI. Прокрутите вниз.
https://us.
msi.com/Motherboard/Z170A-GAMING-M7.html#hero-overview
Ответить
Сохранить
Нравится
Цитата:
Первоначальное сообщение от thrasherht
MemOK — это функция Asus, поэтому вы не найдете ее на своей материнской плате.
Если индикатор памяти горит, это означает, что что-то не сработало при попытке загрузки.
Попробуйте очистить cmos с помощью перемычки, а также убедитесь, что оперативная память установлена правильно.Для этого обратитесь к руководству.
Это должен быть слот 2 и слот 4 при использовании 2 планок памяти.Нажмите, чтобы развернуть…
Память тоже может быть в 1 и 3 местах?
Увидеть меньше
Узнать больше
Ответить
Сохранить
Нравится
Цитата:
Первоначально Послано MCDiamondFB
Память тоже может быть на 1 и 3 месте?
Нажмите, чтобы развернуть.
Добавить комментарий
