Можно ли прокладывать проводку без гофры?

Для каждого владельца недвижимости рано или поздно наступает момент, когда нужно определиться, какая электрическая проводка будет наиболее оптимальна в принадлежащем ему строении. Кто-то решает потратить неоправданно большую сумму на монтаж кабеля в гофрированной трубе, обогатив при этом подрядчика. Кому-то в целях экономии приходит в голову игнорировать нормативные документы, подвергая жизнь людей опасности, и провести электропроводку без гофры. Попробуем разобраться во всех нюансах и выяснить: какой должна быть проводка в помещении и как сделать её безопасной, не расходуя лишних денежных средств.

• Нужна ли гофра
• Случаи обоснованного применения гофры
• Прокладка кабеля без гофры
• Открытый способ монтажа
• Скрытая электропроводка в стенах
• Заключение

Нужна ли гофра

Для того чтобы понять, опасно или нет осуществлять монтаж электропроводки без гофры и какой кабель наиболее подходит для этой цели, рассмотрим ГОСТ Р 53315-2009 (ГОСТ 31565 – 2012).

В документе прописано, что проводка в жилых помещениях может осуществляться кабелем с медными жилами и оболочкой, не распространяющей горение, с низким газовым и дымовым выделением.

Таким проводником является ВВГ-нг-LS, либо его аналоги с еще более высокой степенью защиты.

Чтобы разобраться, можно ли обойтись без гофры, прокладывая кабель ВВГнг-LS, обратимся к нормам, прописанным в ПУЭ 7 (Правила Устройства Электроустановок).

Из таблицы видно, что проводка кабеля ВВГнг-LS, относящегося к защищенным проводам и кабелям с оболочкой из трудносгораемых материалов, может осуществляться:

• открыто – непосредственно по конструкциям из любых материалов,
• скрыто — по трудносгораемым основаниям.

Иными словами, в данных случаях дополнительная защита не требуется, можно обойтись без гофры.

Исключение составляет скрытая проводка по сгораемым основаниям. В этом случае необходима подкладка из «несгораемых материалов».

Что бы понять, может ли использование электротехнических гофрированных труб усилить пожарную безопасность разводки, рассмотрим их характеристики.

Из предложенной производителем технической информации видно, что по огнестойкости ПВХ гофра «не поддерживает горения» так же, как и ВВГнг-LS. Из чего можно сделать вывод, что проводка данным кабелем может осуществляться без гофры, что позволит снизить стоимость работ и используемых материалов, а так же сократит время монтажа.

Иными словами, в случае прокладки кабеля с оболочкой, не распространяющей горение, использование гофтотруб финансово неоправданно, так как достаточно проложить кабель с маркировкой «нг-LS». Если же проводка должна пройти по сгораемым конструкциям, монтаж должен осуществляться в металлической трубе.

Случаи обоснованного применения гофры

В местах, где проводка может подвергаться механическим повреждениям, монтаж кабеля осуществляют в гофротрубе.

Практически без ограничений её используют в слаботочных системах:

• в сигнализации,
• в кабельном телевидении,
• в телефонных линиях,
• в сети интернет.

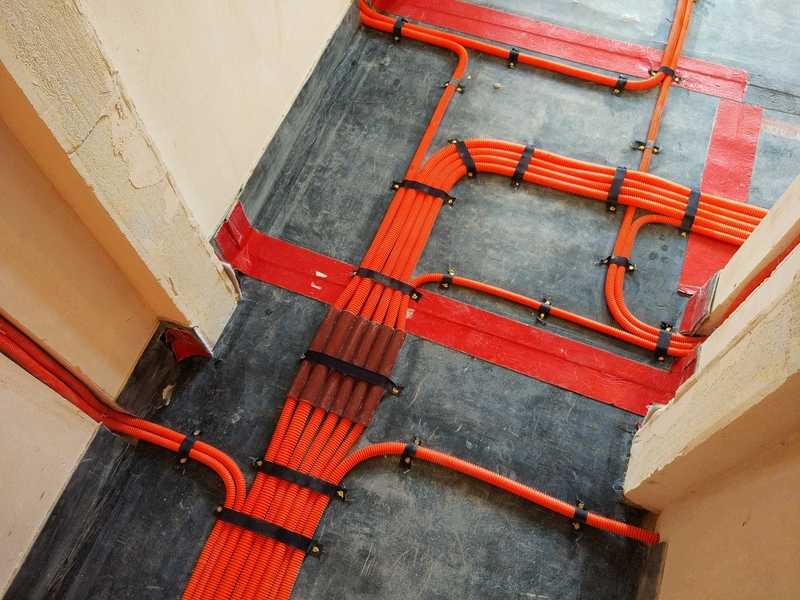

Не стоит обходиться без гофры и при укладке кабеля в стяжке пола.

Если питающие линии размещают под гипсокартоном или натяжными потолками, то удобнее использовать гофротрубу. Тогда будет выполнено требование сменяемости проводки, приведенное в главе 7.1. п.7.1.37. ПУЭ, и будет обеспечена дополнительная механическая защита электролинии.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

• типа кабеля;
• среды, в которой планируется разводка;
• материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

• в пожароопасных и взрывоопасных помещениях;
• при проходе через перекрытия и стены;
• для вводов в кабельные киоски;
• для наружного монтажа;
• в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.

После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Заключение

Гофрированная труба не является строго обязательной частью электропроводки. Если прокладка проводов осуществляется под слоем штукатурки, то безопасность будет обеспечена и без гофры.

Если же используется кабель с оболочкой, не поддерживающей горение, крепить его без гофры допускается к любым пожаробезопасным основаниям.

Материалы по теме:

• Как протянуть кабель через гофру
• Электропроводка без распределительных коробок
• Что такое металлорукав для кабеля

Опубликовано 01.05.2020 Обновлено 01.05.2020 Пользователем Александр (администратор)

когда можно, а когда нет

Прокладка кабеля без гофры

Содержание статьи:

• 1 Прокладка кабеля без гофры
  • 1. 1 Когда нужно укладывать кабель в гофру обязательно

При прокладке кабеля всегда нужно чётко понимать, в каких случаях нужна гофра, а в каких нет. В противном случае отсутствие гофры может стать причиной возникновения пожара или порчи кабеля.

Поэтому если вы решили осуществить самостоятельный монтаж электропроводки в доме, то должны задаться следующим вопросом: нужна ли в вашем случае гофра.

Рассмотрим в этой статье строительного журнала, когда можно прокладывать кабель без гофры, а в каких случаях это делать не рекомендуется.

Если стены сделаны из бетона, а провода в них будут укладываться в штробах, то замоноличивание кабеля без гофры допускается правилами ПУЭ-7. В таком случае кабель можно прокладывать без гофры. То же самое касается и перегородок из негорючих материалов.

При этом нужно понимать, что гофра здесь, как в первом, так и во втором случае, служит как бы для безопасности самого кабеля. То есть, при его повреждении, если просядет стена и т. д., будет проблематично заменить кабель. Поэтому из практических соображений становится понятно, что прокладка кабеля без гофры считается недолговечным монтажом.

Например, что произойдёт в стене с замоноличенным кабелем, если стена даст усадку и на ней появятся трещины. Поэтому если здание старое или может дать усадку, то все же рекомендуется прибегать к использованию гофры при монтаже кабелей в стены.

Если говорить о практичности, то можно еще сказать и о ремонтопригодности электропроводки в гофре. Частично заменить проводку, по крайней мере, на вертикальных и горизонтальных участках, намного проще, если провода уложены в гофре. Здесь вам никакого штробления не нужно, просто вытянуть повреждённый участок кабеля и протянуть новый кабель обратно.

Когда нужно укладывать кабель в гофру обязательно

В принципе ответ на этот вопрос и так очевиден: если проводка осуществляется по материалам, которые поддерживают горение. Здесь, конечно же, лучше использовать гофру, чтобы пресечь распространение огня в связи с отсутствие воздуха. Всегда заматывайте синей изолентой концы гофры, чтобы в неё не поступал воздух.

При этом следует понимать, что гофра лишь не поддерживает горения. То есть, она не защитит на 100% от пожара. Чтобы этого не случилась важно подобрать правильное сечение кабеля и номинал автомата. В таком случае, если и произойдёт короткое замыкание, то изоляция провода останется невредимой, поскольку автоматический выключатель сразу же отключит питание.

Итак, в стенах из кирпича и бетона кабель можно прокладывать без гофры. Также это можно делать и в перегородках из материалов, которые не поддерживают горение. Однако в тех случаях, когда кабель прокладывается по деревянным балкам, наличие гофры является обязательным правилом.

Взамен гофры можно использовать металлические трубы. При этом нужно понимать, что гофра, это неплохо, поскольку она защищает кабель, пускай не от перфоратора, так от растяжений в случае усадки дома. Поэтому, если сильной экономии нет, то лучше все-таки прокладывать провода в гофре, в том числе и в стяжке пола.

Оценить статью и поделиться ссылкой:

Что нужно знать перед покупкой

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Стэнли К. Патц / Getty Images

Прокладка электрического кабеля от электрощита к таким устройствам, как розетки или выключатели, лежит в основе любого электрического проекта. Выбор электрического кабеля зависит не только от требований проекта, но и от вашего уровня навыков и опыта.

Вот почему домовладельцы, как правило, тяготеют к NM или неметаллическим электрическим кабелям (Romex — популярная марка NM-кабелей). Проволока NM легкая, простая в обращении и недорогая. Его легко резать, рвать и зачищать, а также он легко проходит через отверстия в шпильках.

Но иногда вы можете открыть стену или потолок и столкнуться с ребристым кабелем в металлической оболочке, называемым BX. В некоторых случаях вы можете использовать кабель BX вместо кабеля NM.

Хотя кабель BX широко использовался в прошлом, он не ушел в прошлое. Даже в новых проектах у вас по-прежнему есть выбор: использовать кабель BX с металлической оболочкой или кабель NM с пластиковой оболочкой, и есть много веских причин, по которым вы можете решить использовать BX.

Что такое кабель и провод BX

Под альтернативными названиями, такими как кабель с металлической оболочкой, тип AC, MC, Greenfield или бронированный кабель, кабель BX представляет собой набор изолированных проводов с пластиковым покрытием (обычно калибра 14 или 12), связанных вместе и защищенных лентой. как металлическая обшивка.

На первый взгляд, металлическая обшивка BX выглядит как единая ребристая металлическая трубка. На самом деле это металлическая нить, которая проходит по спирали или закручена вокруг проводов.

BX противопоставляется более новому кабелю NM, что означает «неметаллический». Вместо металлической оболочки у NM есть гладкое виниловое покрытие, которое легко рвать и протягивать через отверстия в шпильках. Romex — одна из популярных марок электрических кабелей NM.

Основное различие между BX и NM заключается в том, что BX может обеспечивать заземление через внешний металлический корпус. Этот кожух нужно прикрепить к металлическим ящикам.

Еще одно отличие заключается в том, что некоторые типы кабелей BX можно прокладывать в открытых местах, как в помещении, так и на открытом воздухе. Кабель и электропроводка NM должны всегда прокладываться в закрытом месте (обычно в стене, потолке или под полом). Всегда сверяйтесь с местными строительными и электрическими нормами и правилами, чтобы не оставлять кабель BX открытым.

Срок службы кабеля BX и его замена

Как и в случае с любым другим кабелем, если броня надрезана, порезана или разорвана, провода внутри могут быть повреждены. Броня BX, хотя и намного прочнее, чем винил NM, все же может быть пробита решительным и неудачно установленным гвоздем или винтом. Однако, за исключением электрических проводов, проложенных по жестким металлическим каналам, ни один другой тип электрического кабеля не имеет такой прочной внешней оболочки, как кабель BX.

На проводах внутри брони может наблюдаться ухудшение резиновой изоляции. Но это может быть только на открытых концах. Если вы сорвете металлическую обшивку, вы можете обнаружить, что изоляция все еще хорошая.

Если старая проводка BX находится в хорошем состоянии и может выдерживать более высокие сегодняшние требования к мощности, обычно нет причин для ее замены. В отличие от старых проводов с ручкой и трубкой начала 20 века, оболочка провода не станет липкой и не испортится со временем.

Старую проводку BX не нужно снимать, если только покрытие проводов внутри оболочки не находится в плохом состоянии.

Кабель BX по сравнению с электрическим кабелем NM

Кабель

Кабель

Модель

Виниловая оболочка кабеля

Кабель

Кабель

Кабель

	Кабель BX	Кабель НМ
Разрыв	BX трудно разорвать без специального инструмента.	NM гораздо легче оторвать. Это достигается с помощью недорогого кабельного рыхлителя.
Стоимость	BX дороже, чем кабель NM.	NM, как правило, стоит примерно на 25 процентов дешевле, чем кабель BX, поскольку он легче и использует меньше исходных материалов.
Обращение	BX тяжелая и с трудом проходит через шпильки.	Кабель NM не только легкий, но и благодаря скользкому покрытию кабель легко протягивается через отверстия в шпильках.
Безопасность	BX безопаснее NM, так как металлическая броня хорошо защищает от случайных пробитий.	NM легко пробивается.
Заземление	BX заземляется через металлическую броню или внутренний заземляющий провод зеленого цвета с пластиковым покрытием.	Поскольку винил не является проводником, заземление обеспечивается отдельным оголенным медным заземляющим проводом в жгуте.
Резка	BX режется ножовкой. А еще лучше использовать специальный инструмент для резки бронированного кабеля.	NM можно разрезать пассатижами или даже кусачками на инструменте для зачистки проводов.
Код	BX принят Национальным электротехническим кодексом (NEC). Старые кабели BX без внутренней соединительной полосы не принимаются NEC.	NM также одобрен NEC.

Как обрезать кабель BX

Существует три метода разрыва или снятия внешней металлической брони кабеля ВХ: с помощью специального режущего инструмента ВХ, ножовки или вручную с помощью плоскогубцев.

Разделка кабеля

Разделка электрического кабеля означает разрыв, оттягивание и удаление внешней оболочки, защищающей набор жгутов проводов. Разрыв отличается от зачистки проводов . Зачистка провода означает удаление пластикового покрытия с отдельного электрического провода.

Режущий инструмент BX

Если вы планируете много резать, вы можете приобрести специальный резак BX, такой как Roto-Split. Этот инструмент стоит от 20 до 50 долларов и делает работу по разделке и разрыву кабеля BX намного проще и безопаснее, чем вручную.

После того, как вы вставите кабель в канавку инструмента, вы поворачиваете ручку, чтобы режущий диск срезал металлическую оболочку. Инструмент откалиброван для резки металла, но останавливается, не касаясь внутренних проводов.

Резка BX вручную

Можно резать и разрывать броню без режущего инструмента BX. Вы можете разрезать внешнюю броню ножовкой, используя крепкие кусачки для проволоки или плоскогубцы.

При таком способе есть опасность надрезать изоляцию на внутренних проводах, не говоря уже о том, чтобы поранить пальцы об острую металлическую броню.

Разработка и история кабелей BX

BX — один из первых типов электрических кабелей, разработанных как для бытового, так и для коммерческого использования в начале 20 века.

Ранние формы BX все еще могут быть обнаружены домовладельцами, ремонтирующими свои дома. Неясно, как термин «BX» стал обозначать кабель с металлической броней, но он может иметь какое-то отношение к продукту, впервые произведенному в районе Бронкса в Нью-Йорке.

Первые отчеты об использовании кабеля BX относятся к 1910 году. Широкое производство и использование кабеля BX началось в 1920-х годах, когда BX рекламировался как современное, безопасное и огнеупорное усовершенствование по сравнению со старой проводкой с тканевой оболочкой.

Что купить: кабель или провод BX?

Как домашнему электрику, вам, вероятно, будет легче обращаться, разрывать и тянуть электрический кабель марки NM или Romex. Если специфика работы или электрические нормы не требуют использования кабеля BX, ваш проект электропроводки будет выполняться быстрее с проводкой NM с пластиковой оболочкой.

Кабель BX тяжелый, а его поверхность рифленая, что затрудняет протягивание через отверстия в шпильках. Металлическую оболочку кабеля BX трудно разрезать, не надрезав и не оторвав внутренний провод. Кабель NM также представляет опасность повреждения внутренних проводов. Но поскольку внешняя оболочка мягче, для ее разрезания требуется меньше усилий.

Кроме того, хотя в магазинах товаров для дома по-прежнему продаются кабели BX, любители «сделай сам» найдут гораздо больший выбор кабелей NM в розничных торговых точках.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Шапиро, Дэвид Э. Старая электропроводка . 2-е изд., Mcgraw-Hill, 2010.

Romex по сравнению с MC Cable | Какая разница?

Варианты электрических кабелей сильно различаются, при этом уникальные типы используются в конкретных приложениях. Таким образом, выбор правильного типа кабеля является одной из важнейших задач, которые необходимо выполнить монтажникам перед началом проекта. Два типа кабелей, которые могут широко использоваться, особенно в жилых помещениях, — это кабели Romex и MC. Хотя оба кабеля одобрены для использования в жилых помещениях в соответствии с Национальным электротехническим кодексом (NEC), каждый из этих кабелей имеет уникальные особенности, которые следует учитывать при установке.

Узнайте, что представляют собой эти типы кабелей, их различия и когда использовать MC по сравнению с кабелями Romex при установке ниже.

Что такое кабель MC?

MC — это сокращение от «metal-clad», и этот тип кабеля имеет металлическое покрытие. Кабель MC определяется как сборка из одной или нескольких изолированных цепей, часто заключенных в броню из металлической ленты или в металлическую оболочку. Самые популярные сегодня кабели MC имеют алюминиевую армированную броню.

Кабель MC был первоначально разработан в начале 1900-х годов Эдвином Гринфилдом. Кабель MC, также называемый кабелем с металлической оболочкой, бронированным кабелем (AC) или кабелем BX, был одним из первых типов кабелей, разработанных как для коммерческих, так и для жилых помещений. Он до сих пор широко используется в строительстве жилых, коммерческих и промышленных зданий. Некоторые из уникальных характеристик кабеля MC:

• Оболочка: Этот тип кабеля определяется металлической оболочкой вокруг изолированных проводов. Эта оболочка кабеля, обычно состоящая из алюминия, покрывает провода в замковой конфигурации, обеспечивая гибкость и покрытие.
• Провода: кабели MC содержат минимум три провода — два проводника и один провод заземления. Из проводников один является горячим проводником, а другой — нейтральным проводником. Кабель MC может содержать более одного горячего проводника.
• Покрытия проводов:  Провода в кабелях MC бывают либо THNN – термопластичными, жаростойкими и с нейлоновой оболочкой – либо THWN-2 – термопластичными, термостойкими и водостойкими. Эти покрытия изолируют провода, что делает их подходящими для различных применений кабелей MC.
• Защита: Кабель MC устойчив к коррозии и способен выдерживать тепло и влагу. Он также имеет слои защиты кабеля, что означает, что провода защищены от условий окружающей среды без установки кабелепровода.

В дополнение к традиционному кабелю MC доступно несколько разновидностей кабеля MC для удовлетворения потребностей уникальных применений. Одним из примеров является кабель MC-HL, который предназначен для использования во взрывоопасных зонах и имеет паронепроницаемую оболочку.

Преимущества кабеля MC

Кабель MC был популярным вариантом для широкого спектра коммерческих, жилых и промышленных приложений , особенно для тех, кто ищет универсальные и экономичные варианты. Некоторые из основных преимуществ кабеля MC включают следующее:

• Защита: Алюминиевая оболочка кабеля MC обеспечивает превосходную прочность и защиту. В отличие от неметаллических альтернатив, кабели MC обеспечивают дополнительную защиту от сил прокалывания и сдвига. В то время как неумелые гвозди или винты могут повредить броню, внутреннее покрытие может защитить внутреннюю проводку от большинства условий окружающей среды.
• Время установки:  В приложениях, где требуется кабелепровод, кабель MC может сэкономить ценное рабочее время. В большинстве внутренних и наружных применений кабель MC обеспечивает достаточную защиту, чтобы полностью отказаться от кабелепровода. Это преимущество значительно экономит время за счет исключения этапа установки кабелепровода.
• Сертификаты: кабели  MC одобрены Институтом инженеров по электротехнике и электронике (IEEE) и соответствуют ряду спецификаций. Эти спецификации включают UL 83, UL 1569., UL 1685, военный стандарт A-A59544 и коды NEC.

Эти преимущества сделали кабель MC популярным выбором для широкого спектра применений, включая внутреннюю, наружную, подземную и встроенную прокладку.

Купить кабель MC здесь

Что такое кабель Romex?

Romex — торговое название типа электрического кабеля с неметаллической оболочкой. Производимый Southwire, этот электрический провод является одним из наиболее распространенных типов проводов, используемых в жилых помещениях. Этот тип кабеля, также называемый кабелем NM или NMC, является гораздо более поздней разработкой по сравнению с кабелем MC, который использовался в основном в течение последних 40 лет. Этот провод также называется SIMpull, что является еще одной торговой маркой Southwire, относящейся к оболочке, используемой на проводах Romex.

Кабели Romex характеризуются следующими характеристиками:

• Оболочка: Оболочка кабеля Romex обычно изготавливается из гибкого, но легко проницаемого материала ПВХ. Каждая жила в кабеле изолирована индивидуально, и пучок проводов также изолирован целиком, что обеспечивает два уровня защиты.
• Провода: Как и кабели MC, кабели NM содержат как минимум два проводника и провод заземления. Один проводник является нейтральным проводником, а другие – горячими проводниками.
• Защита: Покрытие для неметаллического кабеля разработано так, чтобы быть непроводящим, но также обеспечивает низкий уровень защиты от факторов окружающей среды. Romex рассчитан на температуру до 90 градусов Цельсия в сухих местах и ​​может выдерживать напряжение до 600 вольт.

Как и кабель MC, Romex доступен в нескольких вариантах для уникальных применений. Доступны провода Romex различных размеров в зависимости от того, какая мощность должна быть подведена, при этом наиболее популярными размерами являются 14 AWG, 12 AWG и 10 AWG.

Преимущества кабеля Romex

Кабель Romex широко используется во многих жилых помещениях, особенно для ответвления проводки. Romex NM-B — это тип проволоки, используемый для таких применений. Некоторые из уникальных преимуществ кабеля Romex включают:

• Простота обращения: Кабель Romex обычно должен прокладываться в защитном кабелепроводе, за некоторыми исключениями. Несмотря на это ограничение по установке, с самим кабелем Romex легко работать — кабель можно разорвать вручную или с помощью простого кабельного рыхлителя. Кроме того, благодаря гладкой наружной поверхности трубу легко прокладывать.
• Сертификаты:  Провода Romex соответствуют ряду стандартов, включая стандарт UL 719, стандарт UL 83, ASTM B-3 и B-8, федеральные спецификации AA-59544, NFPA 70, REACH и RoHS.

Благодаря этим свойствам провода Romex можно использовать для внутренней электропроводки. Общие примеры включают проводку внутри стен, особенно для освещения и приборов.

Купить провод Romex здесь

Различия между кабелем Romex и MC

Основное различие при сравнении провода Romex с кабелем MC заключается в оболочке. Кабель MC имеет металлический корпус, а Romex — неметаллическую оболочку. Хотя это основное различие между двумя типами кабелей, оно приводит к ряду различий, связанных с обращением, установкой и безопасностью каждого типа кабеля. Эти отличия включают следующее:

• Разрыв:  Из-за металлической оболочки кабель MC трудно разорвать, для этого требуется специальный инструмент. Для сравнения, кабель Romex легко разорвать с помощью обычного кабельного рыхлителя.
• Резка:  Металлическая оболочка кабеля MC требует определенной мощности для резки. Как правило, это выполняется с помощью ножовки или специального инструмента для резки бронированного кабеля. Romex сравнительно легко режется с помощью плоскогубцев или кусачек на инструменте для зачистки проводов.
• Обращение: Кабель Romex легкий и удобный в обращении — гладкое покрытие упрощает протягивание через отверстия и кабелепровод. Кабель MC, с другой стороны, немного тяжелее, а гофрированная поверхность кабеля может затруднить протягивание через отверстия.
• Безопасность:  По сравнению с Romex кабель MC более безопасен в установке благодаря металлической оболочке. Эта оболочка помогает защитить от случайного разрезания и проникновения, снижая риск случайного оголения провода. Оболочка Romex легко прорезается или рвется, что делает ее менее безопасной, если она не проходит через защитный канал.
• Защита окружающей среды:  Хотя кабель Romex может обеспечить некоторую защиту от тепла, длительное воздействие влаги и условий окружающей среды может со временем привести к его ухудшению. Кабель MC обеспечивает лучшую защиту от непогоды и имеет дополнительное преимущество, заключающееся в дополнительной защите от вредителей — металлический корпус защищает от укусов грызунов.
• Электрическое экранирование: Кабель MC и Romex эффективно защищают от магнитных полей, но кабель MC может обеспечить дополнительную защиту от электрических полей благодаря своему металлическому корпусу. Неметаллические кабели Romex не могут обеспечить такую ​​же защиту.
• Заземление: Кабель MC заземляется через металлическую броню или через внутренний заземляющий провод. При заземлении через металлический корпус этот корпус необходимо прикрепить к металлическим коробкам. Romex заземляется через внутренний заземляющий провод, поскольку оболочка не проводит ток.
• Стоимость:  Стоимость — это сложная разница между Romex и MC Cable. Когда дело доходит до чистого кабеля MC по сравнению со стоимостью Romex, Romex примерно на 25% дешевле, чем кабель MC, из-за меньшего количества исходных материалов и более низких затрат на доставку. С точки зрения установки, Romex может стоить больше, чем кабель MC, если требуется защитный кабелепровод.

Хотя оба эти типа кабелей одобрены NEC, необходимо учитывать различия между этими кабелями для обеспечения безопасности и долговечности установки.

Когда использовать MC по сравнению с Romex

Преимущества и различия между кабелями Romex и MC подчеркивают различное использование этих кабелей. Но как выбрать между тем или другим приложением?

При выборе между MC и Romex учитывайте следующие факторы:

С кабелепроводом или без кабелепровода

В некоторых случаях Romex можно устанавливать в помещении без кабелепровода. Однако зачастую проще и дешевле использовать кабель MC в большинстве ситуаций, когда требуется кабелепровод. Кабель MC имеет встроенную защиту, поэтому его можно прокладывать в помещении без кабелепровода.

В помещении или на улице

Кабели Romex и MC можно прокладывать внутри помещений. Если вы ищете наружную установку, ваши возможности более ограничены. Romex обеспечивает ограниченную защиту от непогоды и повреждений, поэтому его никогда не следует использовать на открытом воздухе. Одной из альтернатив является подземный фидерный кабель (UF-B), который похож на кабель Romex, но обеспечивает большую защиту для наружного и подземного применения, поэтому его можно прокладывать без кабелепровода. В противном случае вы можете выбрать кабель MC, который обеспечивает достаточную защиту и функциональность при использовании на открытом воздухе и в помещении.

Над землей или под землей

Romex никогда не следует прокладывать под землей — единственным кабелем NM, который можно прокладывать таким образом, является кабель UF-B. Кабель MC можно прокладывать под землей, если он проходит через кабелепровод для предотвращения разрушения. Для надземных применений кабель MC может быть проложен без кабелепровода.

Закрытый или открытый

При использовании внутри помещений Romex необходимо устанавливать в закрытом пространстве. Вы можете установить его внутри стены, внутри потолка или под полом. В зависимости от потребностей приложения это может быть сделано с кабелепроводом или без него. Однако, если установка находится на открытом воздухе, провод Romex должен быть проложен через кабелепровод. Кабелепровод MC не требует этих соображений и может быть установлен в закрытых или открытых помещениях.

В дополнение к этим соображениям убедитесь, что вы соблюдаете NEC, прежде чем начинать проект электропроводки. Просмотр этих кодов может помочь вам выбрать проводку и избавить вас от проблем в долгосрочной перспективе.

Опции Wesbell MC и Romex

Если вы ищете кабель MC или Romex для своей следующей установки, у Wesbell есть то, что вам нужно.

У нас представлен широкий ассортимент проволоки Romex от самых надежных производителей в отрасли. Мы покупаем у таких производителей, как Southwire, что означает, что мы продаем качественную продукцию напрямую от источника. Мы также можем предоставить эти продукты по самой низкой цене. Наши предложения включают популярные размеры, такие как 14 AWG, 12 AWG и 10 AWG, но мы предлагаем все до 2 AWG. Все наши провода имеют цветовую маркировку в соответствии с размером, но вы также можете запросить определенные цвета для заказов на 50 000 футов и более.

Что касается наших медных кабелей MC, Wesbell Electronics предлагает ряд размеров и конфигураций для удовлетворения потребностей практически любого применения. У нас есть в наличии медные кабели MC AWG размеров от 14 до 2. Каждый размер поставляется с двумя-четырьмя проводниками и дополнительным проводом заземления. Мы также поставляем кабели из цельной, многопроволочной и неизолированной меди для удовлетворения уникальных потребностей применения.
