Цвет провода заземления

Для облегчения работ кабели изготавливаются с разной маркировкой: цветовой или буквенной. Использование маркировки уменьшает время ремонта, подключения выключателей или розеток. Но важно не забывать о безопасности.

Перед проведением ремонтных работ стоит убедиться, за что отвечает каждая жила. Это делается при помощи специальных приспособлений: мультиметра или индикаторной отвертки.

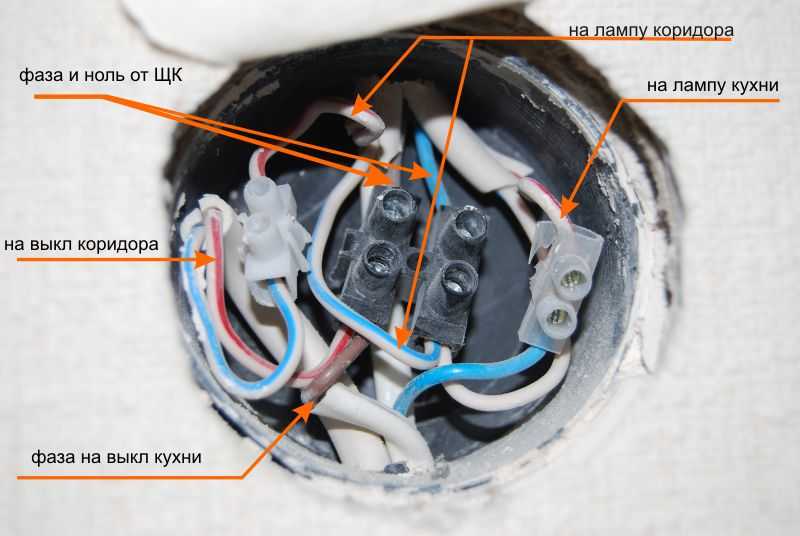

Как визуально определить принадлежность проводов в розетке

Окрашивание изоляции жил в конкретные цвета – это способ маркировки электропроводов. Делается для визуального определения назначения того или иного проводника. Такой способ определения назначения является самым наглядным и удобным для электриков. Также производители наносят и буквенную маркировку. Она же отмечается в электрических схемах или на приборах.
[stextbox id=»info»]Маркировка электропроводов не имеет жесткой регламентации, поэтому цвета могут не совпадать. [/stextbox]

В сетях однофазного тока

Электропроводка с однофазной сетью 220 В имеет 2 жилы. Одна является фазной, другая – нулевой. Цветовая маркировка обычно следующая:

  • фаза – коричневый, черный, серый, красный, бирюзовый или другой цвет;
  • ноль – синий.

По общепринятой маркировке фазовый проводник можно окрашивать любым цветом, кроме синего. В синий или голубой традиционно окрашивается нулевая жила.

Однофазная трехпроводная сеть имеет 3 жилы. Есть нулевой, фазовый и заземляющий проводник. Наличие заземления – одно из главных требований в правилах монтажа.

Маркировка фазного электропровода – коричневая, нулевого – синяя или голубая, заземление – желто-зеленая.

В сетях трехфазного тока (трехжильный)

Трехфазная сеть 380 В может быть с заземляющим проводником и без него. Выделяют трехфазную четырехпроводную и пятипроводную сеть.

Сеть с четырьмя проводниками содержит 3 фазовые жилы и одну нулевую рабочую. Заземление отсутствует.

Нулевой проводник обязательно обозначается синим или голубым цветом, для фазы может использоваться любая другая окраска.

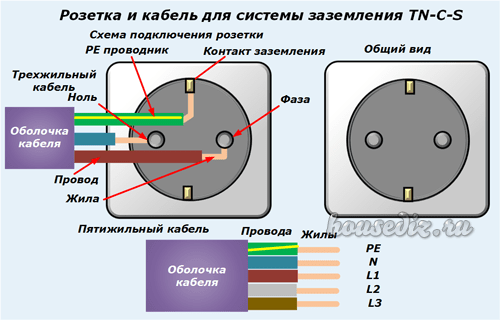

Пятипроводная сеть имеет заземление. Оно обозначается традиционно желто-зеленым цветом. Окраска остальных проводов аналогична: ноль – синий, фазы – других цветов. Обычно для фазовой жилы А предусмотрен коричневый цвет, для В – черный, а для С – серый.

Чем отличается фаза от нулевой

Сеть переменного тока разделяется на две составляющие: рабочую фазу и нуль. На фазу подается рабочее напряжение. Ноль необходим для создания непрерывной электрической сети. Также используется и заземляющий проводник. Он предназначается для защиты человека от поражения электрическим током.

В современных домах используется трехфазная система подачи электроэнергии, состоящая из трех фаз и одного нуля. В каждой из фаз подаваемый ток сдвигается на 120 градусов. Нулевой проводник компенсирует неравномерность нагрузки. При его отсутствии на каждой нагрузке создается различное напряжение, которое приводит к поломке электрооборудования.

Обозначения и расшифровка

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Бесцветные плоские трехжильные провода при монтаже ППВ: как определить?

Определить фазовый и нулевой проводник можно и не по маркировке. Это делается при помощи индикаторной отвертки или мультиметра.

Найти фазовую жилу при помощи индикатора довольно просто. Нужно токопроводящим жалом отвертки прикоснуться к контролируемому участку цепи.

Пальцем руки надо коснуться контактной площадки. Если индикатор загорится, то проверенная жила является фазой. В ином случае – это ноль.
[stextbox id=»alert»]Держаться за металлическую часть отвертки при проверке запрещено! [/stextbox]
Проверка мультитестером трудоемкая, но она дает полную информацию. Для нахождения фазы потребуется естественный заземлитель – батарея отопления, металлическая труба. Мультиметр переводится в режим измерения переменного напряжения. Предел – выше 220 В. Одним щупом тестера коснитесь проводника, а другим заземлителя. Когда на дисплее появится напряжение, близкое к сетевому (220 В), тогда и найден фазовый проводник.
[stextbox id=»info»] Мультиметр показывает, что фаза отсутствует. Это связано с тем, что цепь разомкнута. При замыкании фаза появится. [/stextbox]
Также мультиметр находит нулевой и заземляющий проводник. Для этого предварительно определяется, где находится фаза.

Тестер переведите в положение проверки переменного напряжения с пределом выше 220 В. По очереди нужно проводить измерение между фазой и другим проводником. Большее число – это значение между фазой и рабочим нулем, меньшее – между фазовой и заземляющей жилой. Такой способ используется редко, лучше находить землю по маркировке и подключению к заземляющим контактам.

Найти фазный кабель можно и при помощи электрической лампочки, вкрутив в патрон. Найдите 2 отрезка электропроводов с оголенными концами – один заземляется. Вторым концом коснитесь жилы. Если лампа загорится, то это рабочая фаза.

Почему определять фазу и ноль по цвету провода нельзя

По требованиям ПУЭ, проводники имеют свою цветовую маркировку. Полагаться на 100% на такой способ определения не рекомендуется. Возможно, на заводе перепутали кабели, поэтому советуем провести проверку.

При самостоятельном проведении работ можно пометить назначение проводов, особенно если они бесцветные.

Для этого требуется приобрести термоусадочные трубки или изоленту разных окрасок. В соответствии с правилами разрешено делать самостоятельную маркировку не по всей длине электропровода, а только в местах присоединения. Трубку или изоляционную ленту нужно закрепить на соответствующей жиле и записать, какой цвет к какому проводнику относится.

Всегда ли заземление обозначается зелено-желтым проводом

Современные общепринятые стандарты требуют, чтобы земля была отмечена желто-зеленым цветом. Это выглядит как желтая изоляция с продольными ярко-зелеными полосами. Иногда встречается окраска из поперечных полос.

Порой заземляющий электропровод отмечается желтыми или зеленым оттенком. Аналогичное обозначение должно быть и на схеме.

Проводники, произведенные до 2000 года, имели другую цветовую маркировку. Согласно ей заземление обозначалось черным цветом.

Определение электропроводов – это обязательный этап перед началом электромонтажных работ. Если перепутать фазовый, нулевой и заземляющий проводники, возможна поломка приборов, нарушение электропроводки или даже возгорание в квартире. Узнать, какая жила за что отвечает, можно несколькими способами. Первым – по цвету изоляции проводника. Это распространенный метод. Вторым – по буквенной маркировке. Если электропровод бесцветный, узнать предназначение жил можно с помощью индикаторной отвертки, мультиметра или электрической лампочки.

Полезное видео

Какого цвета провода фазы, ноля, заземления

В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.

Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.

Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.

Цветовая маркировка позволяет быстро идентифицировать провода


Читайте также: Маркировка проводов

Цвет провода заземления

Провод заземления может маркироваться следующими цветами:

  • желтым;
  • зеленым;
  • желто-зеленым;
  • желто-зелеными полосами в продольном или поперечном направлении.

Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.

На схемах заземление обозначается как PE.

Цветовая маркировка ноля

Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.

На схемах указывается как N.

Маркировка фазного провода

Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:

  • черным;
  • серым;
  • белым;
  • коричневым;
  • фиолетовым;
  • оранжевым;
  • бирюзовым;
  • красным;
  • розовым.

На схемах обозначается как L. При наличии нескольких фаз к букве добавляют цифру: L1, L2, L3. На некоторых схемах трехфазных сетей первую фазу обозначают как А, вторую – В, третью – С.

В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.

Цветовые обозначения проводов в разных странах. По данным wikipedia.org

Определение правильности маркировки

Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.

При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.


Читайте также: Как прозвонить кабель

Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.

Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.


Читайте также: Чем отличается зануление и заземление
