Заделка штроб под проводку — пошаговая инструкция

31161

Основные правила штробления, особенности проделывания штроб в стенах, материалы подходящие для заполнения канавок.

Ровные стены после штробы

Ровно и аккуратно заделать отверстие после работ по замене проводки необходимо для качественного завершения ремонта.

Материал, из которого сделаны стены, определяет последовательность ремонтно-отделочных работ.

Штробление стены требуется при сантехнических работах. Мастер пробивает в стене канавки под провода при необходимости проложить проводку в новостройке или заменить пришедшие в негодность кабеля в старом доме.

Особенности работ на разных поверхностях

Разные поверхности по-разному ведут себя при штроблении. Сложнее всего проделать канавку в бетоне – здесь без перфоратора или штробореза не обойтись! Если же нужно провести проводку в деревянной стене (относительно мягком и податливом материале), линии намечаются болгаркой, канавки же прокладываются молотком и стамеской.

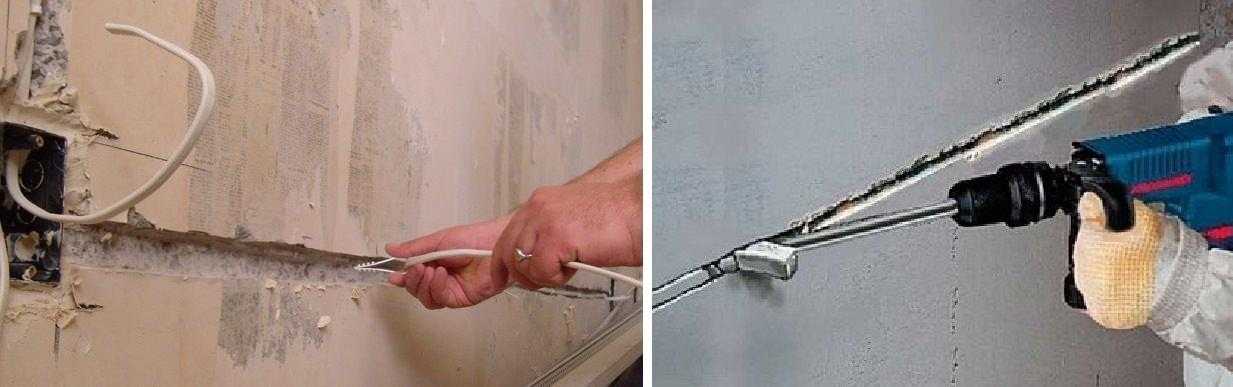

Углубления в пористых бетонах проделываются специальным инструментом (штроборезом). Если стена кирпичная, можно обойтись без выдалбливания канавок, прикрепив проводку дюбелями.

Если же требуется поместить кабель в металлическом кожухе, горизонтальное штробление проводится долотом или болгаркой. Обладатели перфоратора с насадкой типа «бур» или «пика» могут использовать его. Кирпичные стены, если возможно, штробятся по шву, так как цементный раствор мягче и податливей самого кирпича.

Простые правила при штроблении:

Вертикальные канавки не должны быть глубже одной трети от общей толщины стены.
Горизонтальные канавки делаются глубиной менее одной шестой от толщины стенки.
Штробы проводятся по прямой, параллельной линии пола, пересекаться они не должны. Это требование обусловлено здравым смыслом — если штроба слишком глубокая, прочность стены ухудшается. Если канавки пересекаются, страдает монолитность стены.
Канавки проводятся или строго вертикально, или строго горизонтально, наклон допустим лишь на непрямых стенах.

Как заделать дыру после штробления

Для замазывания отверстия потребуются мастерок, емкость для замешивания раствора, шпатель, кисть, пульверизатор. Работы в стенах из разного материала отличаются следубщим:

В бетонной стене

В начале работ внутренние стенки штробы, само отверстие и поверхность вокруг него обильно смачиваются водой с использованием:

пульверизатора;
широкой кисти;
губки или куска поролона.

Канавку в бетонной стене грунтуют, потом заделывают строительным раствором, который наносят быстрыми широкими мазками крест накрест: снизу вверх направо – снизу вверх налево. После первичного затвердения смеси излишки следует убрать железным шпателем. Движения шпателем должны быть мягкие, поглаживающие.

Инструмент плотно прижимается к стене. После высыхания замазки поверхность шпаклюется. Для полного высыхания смеси необходимо выждать 6-12 часов.

В кирпичной стене

Штробление кирпичной стены характеризуется наличием большого количества пыли, которую предварительно убирают длинной и узкой кистью. Поверхность обильно смачивается водой. Соответственно, мастеру понадобится больше грунтовки и более тщательное ее наложение.

Заделывают борозды гипсовым раствором или алебастром. Если штроба глубокая, допустимо использовать обломки кирпичей, погруженных в цементный раствор, которыми заполняется канавка. Затем пустоты и полости тщательно заполняются гипсовым или цементным раствором с помощью мастерка.

Нельзя допускать заполнения штробы обломками кирпича большего размера, чем сама канавка. В этом случае после засыхания смеси выровнять стену будет сложно.

В монолите

Замазывание штробы в монолитной стене сходно с работами в бетонной стене.

Канавка в монолитной стене заполняется смесью повышенной вязкости. Раствор забивается в штробы максимально плотно.

При необходимости раствор наносится в несколько приемов, т.е. мастер дожидается полного высыхания одного слоя, затем кладет следующий, и так до заполнения углубления. Поверхность выравнивается шпателем.

Чем лучше заделать: лучшие материалы

Выбор материала для заполнения канавки после укладки провода или кабеля — вопрос личного вкуса. Например, строители используют смесь песка и цемента (в соотношении 3:1) для утяжеления замазки. В то же время эта смесь достаточно пластична. Мастера рекомендуют алебастр, смешанный с клеем ПВА – смесь получается пластичная, повышенной липкости, медленно застывает.

Наиболее дешевым и распространенным материалом является смесь цемента и песка, наиболее тяжелый и прочный раствор. Густоту раствора можно регулировать. Часто строители применяют гипсовый раствор. Важно помнить, что гипс требует «быстрых рук». Материал затвердевает в течение максимум пяти минут. Для создания прочности гипсовый раствор загущают.

Уже затвердевающий гипс использовать бессмысленно, т.к. прочной сцепки с поверхностью штробы не будет. Аккуратный законченный вид придаст стене шпаклевка по гипсокартону, достоинством которой является то, что ее не нужно смешивать в определенных пропорциях, лишь развести порошок водой.

Для заделывания штроб в стенах необходим прочный и влагостойкий материал. Какой именно раствор предпочесть – выбирает сам мастер, ориентируясь на стоимость, собственный опыт и удобство в работе. Главное – аккуратный и ответственный подход к штроблению стен.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Как заделывать штробы под проводку — пошаговая инструкция

Статья
Видео

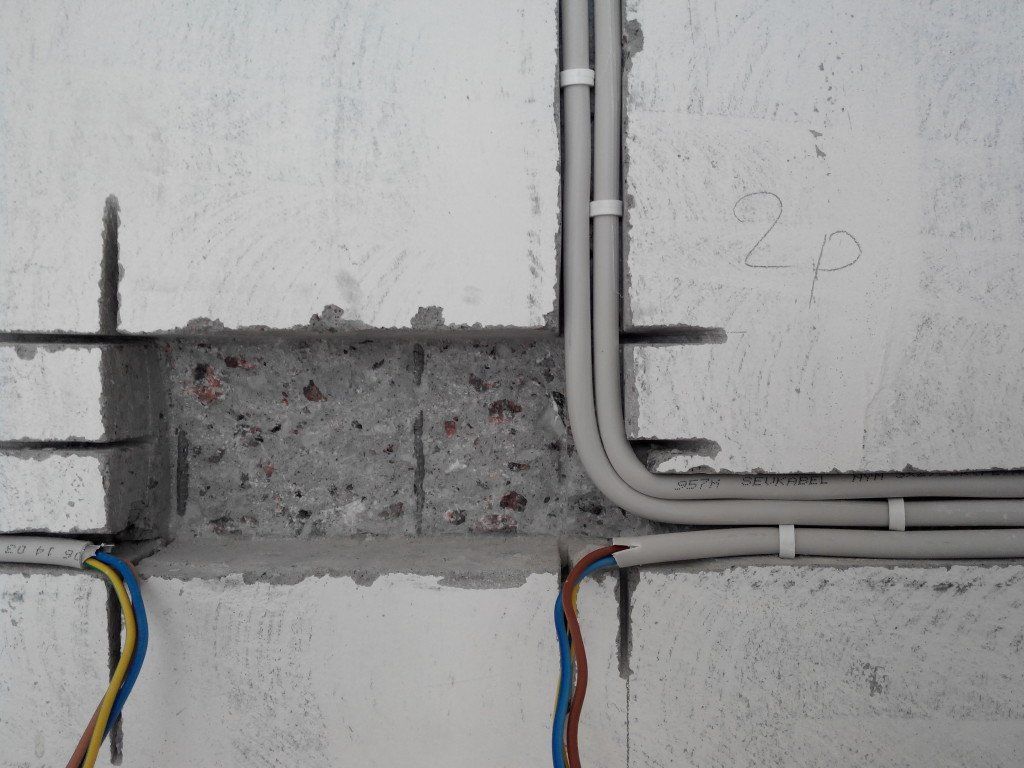

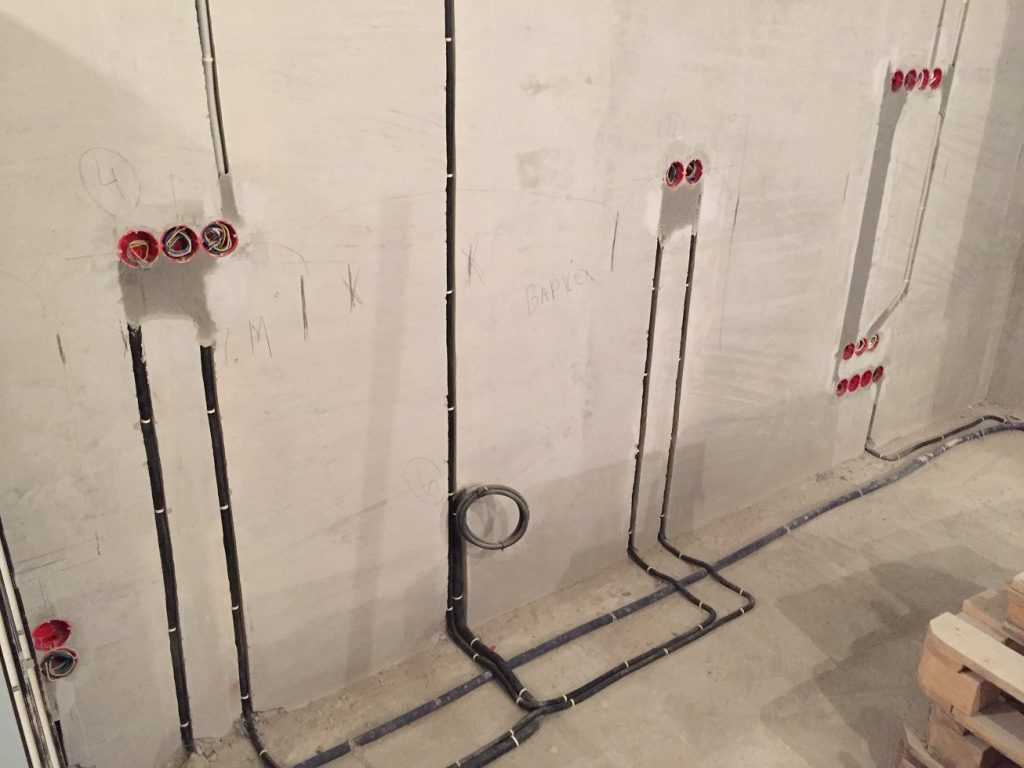

Штробы являются неотъемлемой частью прокладки скрытой проводки. Это проделанные в стене или на потолке специальные каналы, в которые укладывается кабельная продукция. После прокладки кабеля эти каналы нужно заделать негорючей и затвердевающей смесью, для последующей покраски или же поклейки обоев. Чем заделывать штробы и как правильно это выполнить, чтобы в процессе эксплуатации не повредить провода, пойдёт речь в этой статье.

Инструменты и стройматериалы
Каким раствором заделать штробы
Подготовительные работы
Основной процесс

Инструменты и стройматериалы

Перед тем как выполнить заделку штроб под электропроводку необходимо определиться и иметь в своём арсенале следующий инструмент, а также строительные материалы:

Парочка шпателей, один около 10–15 см, а другой пошире, около 120 см. Кому удобнее, может использовать мастерок.
Грунтовка глубокого проникновения. Она используется во избежание потрескиваний штукатурки и её отставания от поверхности, так как в штробе может быть много бетонной или кирпичной пыли. Пыль будет мешать штукатурке надёжно приклеиваться.
Кисточка. Подойдёт почти любая, в зависимости от ширины канавки.
Строительный гипс или же в крайнем случае алебастр для фиксации провода.
Гипсовая штукатурка «Ротбанд». Если помещения обладают характерной повышенной влажностью, то рекомендуется использовать цементный раствор.
Ёмкость для замешивания растворов.

Каким раствором заделать штробы

Для заделки штроб, в которых находится электропроводка, нет единого раствора, применяемого мастерами. Вот список строительных смесей, которым отдают они предпочтение:

Гипсовая штукатурка. Применяется она в сырых помещениях для того, чтобы заделать весьма глубокие и средние канавки. Время полного высыхания около суток.
Среди готовых смесей широкой популярностью пользуется Ротбанд, Основит и Волма. Однако в сравнении первый из них при более низкой цене обладает отменным качеством.
Клей гипсовый типа Перлфикс.
Если стена готовится под облицовочную плитку, то заделывать можно тем же плиточным клеем или же цементным раствором.
Штукатурным раствором на цементно-песчаной основе.

Главное, чтобы проводка была с целостной изоляцией и без заизолированных скруток. Не рекомендуется выполнять заделку штроб герметиком, монтажной пеной. Ею заделывают щели и дырки в стенах, а при нагреве кабеля пена может загореться или же оплавиться, а герметик служит лишь для герметизации элементов.

Подготовительные работы

К таким видам работ относятся предварительное отключение электроснабжения и проверка отсутствия напряжения. Затем нужно удалить как можно больше пыли из канавок под электрику и обработать их грунтовкой. Для этого необходимо воспользоваться кисточкой и пройти ею все, даже самые труднодоступные места. Эти работы нужно проводить в защитных очках чтобы химическая смесь и пыль не попала в глаза. Грунтовать штробы нужно тщательно и обильно, при этому данную процедуру можно проводить как до, так и после прокладки кабеля.

Альтернативный вариант грунтовки:

Основной процесс

После проведения подготовительных работ нужно проверить, что кабель не выступает над поверхностью, то есть утоплен по всей длине. В местах, где он недостаточно утоплен, придется с помощью болгарки или же перфоратора сделать канавку глубже. Проверку лучше всего проводить шпателем проводя по стене.

Заделка штроб под электропроводку выполняется по следующей технологии:

Развести алебастр или строительный гипс, как указано на упаковке. Помните, что данная смесь для фиксации очень быстро застывает, поэтому разводить лучше небольшими порциями и быстро небольшим шпателем наносить точечную фиксацию. Крепёж таким способом нужно проводить на стенах и на полу, на расстоянии около 1 метра, а на потоке рекомендуется наносить каждые 50, а то и 30 см. Чем лучше алебастром будет зафиксирована кабельная продукция в стене, тем проще проводить дальнейшие работы по заделке штроб.
После того как гипс схватился и уже надёжно удерживает провода, замешивается основная штукатурка. У каждого её типа есть свои пределы толщины слоя. Заделывая канавки Ротбандом эта толщина должна быть не больше 50 мм. Если необходимо нанести слой толще, то делать это нужно в несколько этапов.
Густая штукатурная смесь наносится сразу меленьким шпателем перпендикулярно кабелю и штробе, в которой он вложен, а потом разравнивается широким до тех пор, пока уровень всей поверхности не станет совпадать с заделанной канавкой. Все излишки ненужные убираются.
Если стена будет после этого краситься, то используется один из материалов: армирующая лента, серпянка, строительный бинт, полоски стекловолокна. Она накладывает когда ещё нет абсолютно ровной поверхности, так как поверх неё будет нанесён ещё слой штукатурки.
После того как заделанная и выровненная поверхность, где была канавка с кабелем, полностью высохла, повторяется процесс грунтовки. Иногда может случиться, что штукатурка даст небольшую усадку, ничего страшного — это нормально, необходимо нанести дополнительный слой шпаклёвки. Если появились наоборот выпуклые места, нужно затереть такие места крупной наждачной бумагой или специальной тёркой.
Последний этап — это финишные шпаклевочные работы, для выравнивания стен. Если после заделки будет нанесена керамическая плитка, то данные чистовые работы необязательны.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как заделать штробы в стене с электропроводкой:

Теперь вы знаете, как выполняется заделка штробы своими руками. Надеемся, предоставленные советы были для вас полезными и помогли самостоятельно выполнить все работы!
