Как определить сечение жилы провода (кабеля)

Главная

Обзоры и советы

Статьи

Как определить сечение жилы провода (кабеля)

При проведении электромонтажных работ довольно часто возникает необходимость определения сечения жилы провода или кабеля. Для опытного электрика данная задача не вызывает особых сложностей, но человека, который в первые приступает к электромонтажным работам, данный вопрос может завести в тупик. Ниже рассмотрим способы определения сечения жил кабельно-проводниковой продукции, приведем наглядные примеры определения сечения.

Для начала отметим, для чего все-таки необходимо определять сечение кабеля или провода? Например, у вас есть в наличии кабель, но вы не знаете, какого он сечения и на нем нет соответствующих маркировок. В данном случае целесообразно определить сечение жил данного кабеля, чтобы в дальнейшем определить, подойдет данный кабель по нагрузке для той или иной линии электропроводки или нет.
К примеру, вы рассчитали, что для одной из линий проводки вам необходимо провести кабель сечением 2,5 кв. мм. В наличии есть кабель, визуально похож на кабель сечением 2,5 кв. мм, но фактически его сечение составляет 1,5 кв. мм. К чему может привести монтаж такого кабеля? Во-первых, данная линия электропроводки может повредиться по причине того, что ток нагрузки будет превышать максимально допустимый для кабеля. Согласно расчетам, номинальная нагрузка на данной линии электропроводки составляет 25 А. Для кабеля сечением 1,5 кв. мм данная нагрузка недопустима, так как она превышает номинальный ток нагрузки для данного кабеля на 10-12 А.
Бывают случаи, когда приобретенный кабель имеет сечение, которое несколько ниже заявленного. Например, вы приобрели кабель сечением 4 кв. мм, а фактически его сечение составляет 3,5 кв. мм. В таком случае нагрузочная способность кабеля также уменьшается, что также нежелательно и может в дальнейшем привести к негативным последствиям.
То есть в любом случае целесообразно определять сечение приобретенной кабельно-проводниковой продукции.
Итак, для определения площади поперечного сечения жилы необходимо знать диаметр данной жилы. Далее, используя формула для определения площади окружности: Sкр=п*r2 находим искомую величину. Для упрощения расчетов преобразуем формулу. Диаметр d в два раза больше радиуса r, исходя из этого, преобразуем формулу следующим образом: Sкр=(п*d2)/4, где п – постоянная величина, ее значение составляет 3,14. Произведем дальнейшее преобразование формулы для удобства проведения расчетов. Sкр=0,785*d2.
То есть для определения сечения жилы кабеля или провода необходимо взять диаметр этой жилы, возвести его в квадрат и умножить на 0,785.
Теперь рассмотрим, как определить диаметр жилы. Для определения диаметра используется специальный измерительный прибор – микрометр. Микрометр позволяет измерить диаметр жилы кабеля (провода) с высокой точностью.

Для определения диаметра используется специальный измерительный прибор – микрометр

Для определения диаметра используется специальный измерительный прибор – микрометр
Но, как правило, не у каждого в хозяйстве есть данный измерительный прибор. Что делать, если в доме нет штангенциркуля? Для электромонтажника, который очень часто сталкивается с необходимостью проведения замеров, приобретение штангенциркуля целесообразно. Но для человека, которому необходимо произвести замер всего один раз, в процессе монтажа домашней электропроводки, приобретать штангенциркуль нецелесообразно. Существует альтернативный способ определения диаметра жилы кабеля (провода).
Для этого понадобится карандаш и линейка. Если приложить линейку к разрезу жилы, то очевидно, что с ее помощью невозможно точно определить диаметр. Способ определения диаметра с высокой точностью следующий. Необходимо взять провод, диаметр которого необходимо узнать, и зачистить его на длину 30-40 см. Далее берется карандаш (трубка, ручка и другой подобный предмет) и наматывается на него зачищенный провод. Витки наматываемого провода должны лежать плотно друг к другу. Если между витками будут зазоры, то результат будет с большой погрешностью.

Альтернативный способ определения диаметра жилы кабеля

Альтернативный способ определения диаметра жилы кабеля
Далее считаем количество намотанных витков и замеряем их общую длину. Приведем пример. Вы намотали 21 виток провода, общая длина витков – 37 мм. Поделив общую длину витков на количество витков, получаем диаметр провода: 37/21=1,762 мм. Подставляем полученное значение диаметра в вышеприведенную формулу: Sкр=0,785*1,7622 и, округлив до сотых, получаем сечение жилы данного провода — 2,44 кв. мм. Следует отметить, что точность выполненных замеров диаметра зависит от количества наматываемых витков. Чем больше витков, тем меньше погрешность и соответственно точнее результат.
Если вы часто сталкиваетесь с необходимость определения сечения жил кабельно-проводниковой продукции, то для упрощения расчетов можно воспользоваться специальными справочными данными, в которых указываются сечения провода и соответствующие значения диаметров.

Как определить сечение провода или жил кабеля: 7 способов

При монтаже электропроводки необходимо следить за тем, чтобы реальное сечение проводника соответствовало заложенному в проекте, так как этот параметр определяет сопротивление электрическому току, а при несоответствии возникнет перегрев и угроза возгорания. На практике встречаются такие ситуации, когда приобретенный провод вообще не маркирован или у электромонтажника возникают сомнения по поводу соответствия заявленных характеристик фактическим. В таком случае нужно знать, как определить сечение провода на месте проведения работ.

Почему возникает несоответствие?

Несмотря на то, что в условиях современной конкуренции производители всеми силами стремятся не упустить своих клиентов, некоторые из них берутся за надувательство. Для этого они экономят металл за счет уменьшения диаметра. Достаточно убрать всего лишь пару квадратных миллиметров, и на сотнях километров кабеля это  окупиться значительным снижением себестоимости.

А потом и покупателю цену снизят, и сами останутся довольными. Но вот потребитель, в конечном итоге, подводит себя под угрозу из-за того, что сопротивление проводника гораздо ниже заявленного. И в месте прокладки такого провода возникает вероятность возгорания.

Способы определения сечения провода пошагово

Существует несколько способов для измерения сечения по диаметру жилы. Если провод одножильный, то замеры будут производиться сразу на нем, а вот из бухты кабеля необходимо выпутать один проводник. После этого его очищают от изоляции, чтобы остался только металл.

Рис. 1. Удаление изоляции с провода

Чтобы вычислить площадь круга через величину радиуса, применяется расчет по формуле: S = π × R²­, где:

• π – константа равная 3,14;
• R – радиус окружности.

Но, в связи с тем, что с практической точки зрения гораздо проще вычислить диаметр, равный двум радиусам,  формула расчета примет такой вид: S = π × (D/2)².

Рис. 2. Диаметр провода

В зависимости от способов замеров диаметра выделяют несколько методов вычисления сечения провода и жил кабеля. Рассмотрим их.

По диаметру с помощью штангенциркуля или микрометра

Наиболее актуальным вариантом, чтобы измерить диаметр являются такие приборы, как штангенциркуль и микрометр. Данные устройства позволяют измерить диаметр максимально точно. Для этого вам понадобится провод и микрометр

Рис. 3: Провод и микрометр

Рассмотрите пример определения сечения для одножильного провода (рисунок 4).

Рис. 4. Измерение микрометром

Для этого фиксатор Б переводится в открытое положение. Ручка микрометра откручивается на такое расстояние, чтобы провод легко поместился в пространстве между щупами А. Затем при помощи ручки Г прибор закручивается до срабатывания трещотки. После этого фиксируются показания по всем трем шкалам в точке В.

В данном примере диаметр составляет 1,4 мм, следовательно, чтобы вычислить сечение, необходимо S =  3,14 × 1,4 × 1,4 / 4 = 1,53 мм².  Такую же процедуру определения сечения можно произвести, используя штангенциркуль.

Преимуществом такого метода является возможность измерить любой проводник круглого сечения, даже если он уже установлен и эксплуатируется для питания какого-либо электрического прибора. Основной недостаток метода – это высокая стоимость приспособлений, естественно, что приобретать их для пары замеров совершенно нецелесообразно.

По диаметру с помощью карандаша или ручки

Данный способ определения сечения основан на том факте, что по всей длине у провода одинаковый диаметр. Возьмите обычный карандаш, ручку или фломастер, на который намотайте провод по спирали.  Чтобы исключить толщину изоляции, ее необходимо срезать по всей длине. Кольца должны располагаться максимально плотно, чем больше пространство между кольцами, тем ниже точность.

Рис. 5: Определение сечения карандашом

Так как все провода имеют одинаковую толщину, то для определения диаметра медных проводов, измерьте длину всей намотки и разделите на количество витков. В данном примере D = 15 мм / 15 витков = 1 мм, соответственно, используя ту же формулу расчета, получим сечение S =  3,14 × 1 × 1 / 4 = 0,78 мм². Заметьте, чем больше витков вы сделаете, тем более точно определите сечение.

Стоит отметить, что преимущество такого метода в том, что для определения сечения можно использовать только подручные средства. Недостаток – низкая точность и возможность намотки только тонких проводников. В примере использовался относительно тонкий провод, но расстояние между витками уже просматривается. Из-за чего точность оставляет желать лучшего, разумеется, что алюминиевую проволоку таким способом согнуть не удастся.

По диаметру с помощью линейки

Сразу оговоримся, что для измерения линейкой можно брать только относительно толстый провод, чем меньше толщина, тем ниже точность. Диаметр жилки при этом может определяться ниткой или бумагой, второй вариант является наиболее предпочтительным, так как дает большую точность.

Рис. 6: Подготовка бумаги для замера

Оторвите небольшую полоску и загните ее с одной стороны. Предпочтительнее более тонкая бумага, поэтому не нужно складывать листок в несколько раз.

Рисунок 7: Обматывание бумагой провода

Затем бумагу прикладывают к проводу и заворачивают по окружности до соприкосновения полоски. В месте соприкосновения ее загибают второй раз и прикладывают к линейке для измерения.

Рисунок 8: измерение при помощи линейки

Через полученную длину окружности L находят диаметр жилки D = L / 2 π, а расчет сечения выполняется как показывалось ранее.   Данный метод определения сечения хорошо подходит для крупных алюминиевых жил. Но точность в этом методе наиболее низкая.

По диаметру с помощью готовых таблиц

Этот метод подходит для проводов стандартного сечения. К примеру, вы уже определили диаметр по одному из вышеприведенных методов. После чего вы используете таблицу для определения сечения.

Таблица 1: определение сечения через диаметр провода

Диаметр проводника Сечение проводника 0,8 мм 0,5 мм2 0,98 мм 0,75 мм2 1,13 мм 1 мм2 1,38 мм 1,5 мм2 1,6 мм 2,0 мм2 1,78 мм 2,5 мм2 2,26 мм 4,0 мм2 2,76 мм 6,0 мм2 3,57 мм 10,0 мм2 4,51 мм 16,0 мм2 5,64 мм 25,0 мм2

К примеру, если у вас диаметр получился 1,8 мм, то это значит, что сечение по таблице будет равно 2,5 мм².

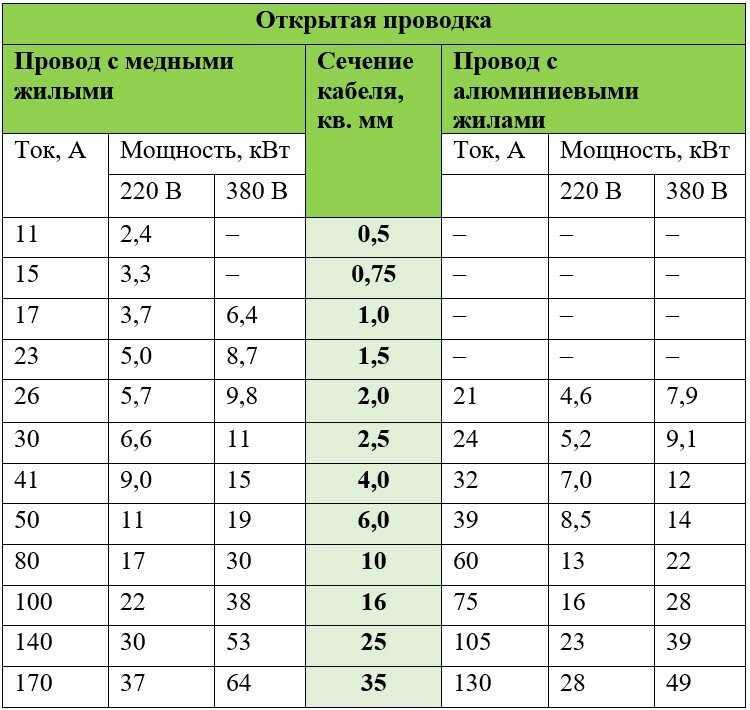

По мощности или току

Если известна проводящая способность жилы, то с ее помощью можно определить сечение. Для этого понадобится один из параметров токопроводящей жилы – ток или мощность. Тоже можно сделать, если вы сможете рассчитать нагрузку. После чего из нижеприведенных таблиц необходимо выбрать соответствующий вариант. Но при этом необходимо учитывать алюминиевыми или медными жилами выполнен провод.

Таблица 2: для выбора сечения медного провода, в зависимости от силы потребляемого тока

Максимальный расчетный ток, А	1,0	2,0	3,0	4,0	5,0	6,0	10,0	16,0	20,0	25,0	32,0	40,0	50,0	63,0
Стандартное сечение медного провода, мм2	0,35	0,35	0,50	0,75	1,0	1,2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0
Диаметр провода, мм	0,67	0,67	0,80	0,98	1,1	1,2	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6

Таблица 3: для выбора сечения медного провода, в зависимости от потребляемой мощности

Мощность электроприбора, ватт (Вт)	100	300	500	700	900	1000	1200	1500	1800	2000	2500	3000	3500	4000
Стандартное сечение жилы медного провода, мм2	0,35	0,35	0,35	0,5	0,75	0,75	1,0	1,2	1,5	1,5	2,0	2,5	2,5	3,0

Таблица 4: для определения сечения жил из алюминиевого провода

Диаметр провода, мм	1,6	1,8	2,0	2,3	2,5	2,7	3,2	3,6	4,5	5,6	6,2
Сечение провода, мм2	2,0	2,5	3,0	4,0	5,0	6,0	8,0	10,0	16,0	25,0	35,0
Максимальный ток при длительной нагрузке, А	14	16	18	21	24	26	32	38	55	65	75
Максимальная мощность нагрузки, киловатт (кВт)	3,0	3,5	4,0	4,6	5,3	5,7	6,8	8,4	12,1	14,3	16,5

К примеру, если  при монтаже электропроводки из алюминия вам известно, что максимальный ток, который провод может пропускать при длительной нагрузке, составляет 21 А, то чтобы выбрать сечение необходимо посмотреть строку выше —  4 мм².

Расчет сечения многожильного провода

Если используется многожильный провод, в котором все проводники одинаковые, общее сечение определяется путем  сложения площади всех. К примеру, измеряют размер для одной жилы любым из вышеприведенных методов. После чего фактическое сечение определяется по формуле S_o = n ×  S_i, где

• S_o – это общее сечение всего проводника;
• n – число проводников одинакового диаметра;
• S_i – сечение одного провода.

Расчет сечения кабеля с помощью онлайн калькуляторов

Длина линии (м) / Материал кабеля:			МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
Сечение кабеля не менее (мм²)
Плотность тока (А/мм²)
Сопротивление провода (ом)
Напряжение на нагрузке (В)
Потери напряжения (В / %)

Советы от электрика

Если вы подбираете провод или кабель ВВГНГ для того, чтобы запитать электрическую сеть, обратите внимание на следующие моменты:

• Посмотрите на цвет медного и алюминиевого провода, так как изготовитель мог сэкономить и использовать сплав, что значительно увеличивает электрическое сопротивление и не позволяет использовать допустимые нагрузки по сечению.
• Насколько бы тонкой изоляцией не обладал гибкий кабель, для расчета сечения вам все равно необходимо измерять только жилу. Так как лишние миллиметры позволят использовать провод меньшим сечением для запитки чрезмерной нагрузки, а это чревато повреждениями.
• Если на каком-то этапе вы засомневались в достаточности сечения или поняли, что применять приборы меньшей мощности не получится, лучше смонтировать проводку более толстым проводом.

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

• На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
• Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
• Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Видео версия

Какой метод расчета сечения кабеля?

Как рассчитать сечение кабеля (мм²)?

Размер провода является стандартным значением, указанным в стандарте. Сечение провода на самом деле представляет собой площадь поперечного сечения провода, то есть площадь круглого сечения провода в единицах мм². Именно пользователь выбирает провод и кабель в соответствии с нагрузкой на провод и кабель.

В мире существует три стандарта, обычно используемые для размеров и размеров проводов: американский (AWG), имперский (SWG), китайский (CWG) и имперский (SWG).

---

Как вы видите размер провода и кабеля?

Что означает размер?

Размер является номинальным значением, указанным в международных стандартах, а размер кабеля и провода выбирает пользователь в соответствии с нагрузкой на провод и кабель.

Размер кабеля — это словесный термин в строительстве. Часто говорят, что длина кабеля мм, но на самом деле это мм².

Сечение провода фактически представляет собой площадь поперечного сечения провода, то есть площадь круглого сечения провода, в мм².

---

4 способа получения размера кабеля

Этикетка на упаковке

Весь пучок новых линий, этикетка на поверхности упаковки будет проводной, четко обозначьте марку, модель и размер линии ( площадь провода).

Печать на кабеле

На проводах большой марки марка, модель и размер (квадрат провода) напечатаны на изоляционном слое. SanHeng Cable Co., Ltd. имеет марки, модели и размеры (квадраты проводов).

Визуальный осмотр

Для немаркированных проводов опытные электрики могут визуально проверить размер проводов. Однако, как правило, это сложнее и требует определенного профессионализма.

Измерьте диаметр и рассчитайте размер

Если вы хотите измерить размер (площадь) проволоки, измерьте диаметр проволоки штангенциркулем или микрометром, а затем найдите сечение.

Чтобы определить размер (площадь) провода, используйте нониус для измерения диаметра провода, а затем найдите сечение

Формула расчета сечения:

S=R²×π (R — радиус провода)

Проволока диаметром 1,76 равна 1,76 ÷ 2 × 3,14 = 2,76 кв ≈ 2,5 кв, (приблизительное значение ).

Если вы хотите выбрать размер кабеля, обычно рассчитывайте ток в соответствии с мощностью электроприбора, а затем в соответствии с током в руководстве по электрике, это более точно.

Если он одножильный, то можно измерить его диаметр и потом получить радиус.
Формула площади S = ​​радиус * радиус * 3.14

Можно узнать площадь поперечного сечения кабеля, а некоторые кабели скручены между собой множеством жил кабеля, так что ее нельзя рассчитать по одножильный метод, и можно использовать только несколько кабелей в кабеле. Можно посчитать одножильный кабель, а затем умножить количество жил кабеля.

Формула S = радиус * радиус * 3,14 * N, где N — количество витых кабелей!

---

Метод расчета сечения проводов и кабелей

Вообще говоря, эмпирическая нагрузка определяется, когда напряжение сети составляет 220 В, а эмпирическая нагрузка на квадратный провод составляет около одного киловатта.

Каждый квадрат медного провода может нести 1-1,5 кВт, а алюминиевый провод может нести 0,6-1 кВт на квадрат. Поэтому достаточно использовать только один квадратный медный провод для электроприбора мощностью 1 КВт.

В зависимости от тока, при передаче электроэнергии на короткие расстояния, общий медный провод может нести от 3 до 5 А на квадрат. Условия рассеивания тепла хороши для 5А/мм², и не годятся для 3А/мм².

---

Метод пересчета:

Зная площадь провода, расчет радиуса провода рассчитывается по формуле площади круга:

мм²=π×R²

Площадь провода, рассчитать диаметр проволоки

То же верно, например:
Диаметр проволоки 2,5 кв. 2,5 ÷ 3,14 = 0,8, а квадратный корень равен 0,9 мм, поэтому диаметр проволоки 2,5 кв. 0,9 мм = 1,8 мм.

Зная диаметр провода, расчет площади провода также рассчитывается по формуле площади круга:

Площадь провода = π (3.14) × квадрат диаметра провода / 4
Размер кабеля также номинально квадратичен, а несколько жил представляют собой сумму площадей поперечного сечения каждого проводника.

Формула расчета площади поперечного сечения кабеля:

0,7854 × диаметр кабеля (мм)² × количество стержней

Например, 48 жил (диаметр провода 0,2 мм на жилу) 1,5 квадратная линия:
0,7854 × (0,2 × 0,2) × 48 = 1,5²

Соотношение преобразования между сечением провода и током

• Безопасная допустимая нагрузка по току медного кабеля питания сечением 2,5 мм² – 28 А.
• Допустимая допустимая нагрузка по току медного кабеля питания сечением 4 мм² — 35А.
• Допустимая допустимая нагрузка по току медного кабеля питания сечением 6 мм² –48А.
• Допустимая допустимая нагрузка по току медного шнура питания сечением 10 мм² — 65А.
• Допустимая допустимая нагрузка по току медного шнура питания 16мм² — 91А.
• Допустимая допустимая нагрузка по току медного шнура питания 25мм² — 120А.

Если это алюминиевый провод, диаметр провода должен быть в 1,5-2 раза больше, чем у медного провода.
Если ток меди меньше 28 А, он составляет 10 А на квадратный миллиметр.
Если ток меди превышает 120 А, он составляет 5 А на квадратный миллиметр.

---

Диаметр кабеля и метод расчета силы тока

Какой ток можно использовать для шнура питания сечением 1 мм²? Сколько у него мощности?

Например, сколько проводов используется в конструкции проводов сечением 2,5 мм²?

1. Для проводов сечением 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм² количество площадей поперечного сечения можно увеличить в 5 раз.
2. Для провода сечением 16 мм², 25 мм² умножьте площадь поперечного сечения на коэффициент четыре.
3. Для провода сечением 35 мм², 50 мм² умножьте площадь поперечного сечения в 3 раза.
4. Для провода сечением 70 мм², 95 мм² площадь поперечного сечения можно увеличить в 2,5 раза.
5. Для проводов сечением 120 мм², 150 мм², 185 мм² количество площадей поперечного сечения можно увеличить в 2 раза.

Падение напряжения провода с медным сердечником связано с его сопротивлением, и формула расчета его сопротивления:
20 °C: 17,5 ÷ площадь поперечного сечения (квадратный мм) = сопротивление на километр (Ом)
При 75 °C : 21,7 ÷ площадь поперечного сечения (квадратный мм) = сопротивление на километр (Ом)
Формула расчета падения давления (в соответствии с законом Ома): V = R × A
Потери в линии связаны с падением напряжения и используются в настоящее время.
Формула расчета потерь в линии: P=V×A
Мощность потерь в P-линии (Вт) Значение падения давления в V (Вольты) Ток в линии A (амперы)

---

Метод расчета тока линии электропередачи с медным сердечником

• Безопасная допустимая нагрузка по току медного кабеля питания сечением 1 мм² – -17А.
• Допустимая допустимая нагрузка по току медного кабеля питания сечением 1,5 мм² – 21А.
• Допустимая допустимая нагрузка по току медного кабеля питания сечением 2,5 мм² – 28А.
• Безопасная допустимая нагрузка по току медного кабеля питания сечением 4 мм² – 35 А
• Безопасная допустимая нагрузка по току медного кабеля питания сечением 6 мм² – 48 А
• Допустимая допустимая нагрузка по току медного шнура питания сечением 10 мм² – 65А.
• Допустимая допустимая нагрузка по току медного кабеля питания сечением 16 мм² – 91 А
• Допустимая нагрузка по току медного кабеля питания сечением 25 мм² – 120 А рассчитывается и проводник выбирается.

  ---

  Метод сравнения тока между проводом с медным сердечником и проводом с алюминиевым сердечником

  • Провод с медным сердечником 2,5 мм² равен проводу с алюминиевым сердечником 4 мм²
  • Медный провод 4 мм² соответствует алюминиевому проводу сечением 6 мм²
  • Медный провод сечением 6 мм² соответствует алюминиевому проводу сечением 10 мм²

  менее 10 мм: ×5 ) 20А = 4400кВт;
  Кабель с медной жилой 4 мм² = (кабель с алюминиевой жилой 6 мм² × 5) 30A = 6600 кВт;
  Кабель с медной жилой 6 мм² = (кабель с алюминиевой жилой 10 мм² × 5 ) 50 А = 11000 кВт;
