Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.



Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.



Самое простое заземление своими руками для частного дома

Обустройство электрической сети частного дома в обязательном порядке должно иметь подключение к системе заземления. Это важный момент, который обеспечивает целостность электрических приборов и защищает пользователей от ударов током. При этом выполнить заземление в частном доме своими руками может каждый хозяин, для этого достаточно следовать советам и рекомендациям.

Что такое заземление в частном доме

Главная задача системы заземления – соединить корпусы всего электрического оборудования в доме с заземляющим контуром. Как правило, все приборы имеют отдельный провод, который должен подключаться к заземлению.

Вилки и розетки имеют специальный контакт, обеспечивающий соединение с металлическим контуром, который закопан в почву.

Для чего нужно заземление? Наличие контакта электрооборудования с «землей» позволит гарантировать, что на металлических элементах корпуса прибора не будет накапливаться избыточный ток.

Данное напряжение является потенциально опасным для человека и прикосновение к заряженному корпусу может сопровождаться как незначительными поражениями, так и ударами, ведущими вплоть до летального исхода. Именно система заземления снимает избыточный заряд и отводит его в грунт.

Схемы заземления, какую выбрать

При обустройстве системы нужно знать, что схемы заземления отличаются по типу подключения нулевого проводника. Они бывают трех видов:

1. PEN – совмещение защитного и функционального ноля.
2. PE – защитный ноль.
3. N – рабочий (функциональный) ноль.

Важно понимать, что подвод к дому представлен двумя проводами: один это фаза L, а второй рабочий ноль PEN. Если речь идет о трехфазных системах, то будет идти четыре провода, три из которых будут фазами и один ноль.

Рассмотрим основные схемы подключения системы заземления.

TN-C – данный вариант предусматривает совмещение защитного и функционального ноля в одну систему. Но N имеет заземление непосредственно возле трансформатора. Низкая эффективность для дома.

TN-C-S – на подводе в дом идет единый PEN, но при входе он разделяется на PE и N. Таким образом, в распределительном щитке ноль и земля объединены перемычкой.

Система является несовершенной, поскольку обрыв ноля на пути от трансформатора к дому может спровоцировать в доме появление напряжения на приборах.

Внимание! Это опасно для жизни человека. Такая ситуация возможна, если на улице будет оборван ноль, он отгорит или перехлестнется с проводом фазы.

TN-C-S – наиболее эффективный и надежный вариант заземления для частного дома. Особенность заключается в том, что PE и N походят к дому уже разделенными. Для максимальной защиты заземляющий кабель PE соединяется с локальным контуром, который можно обустроить вблизи дома.

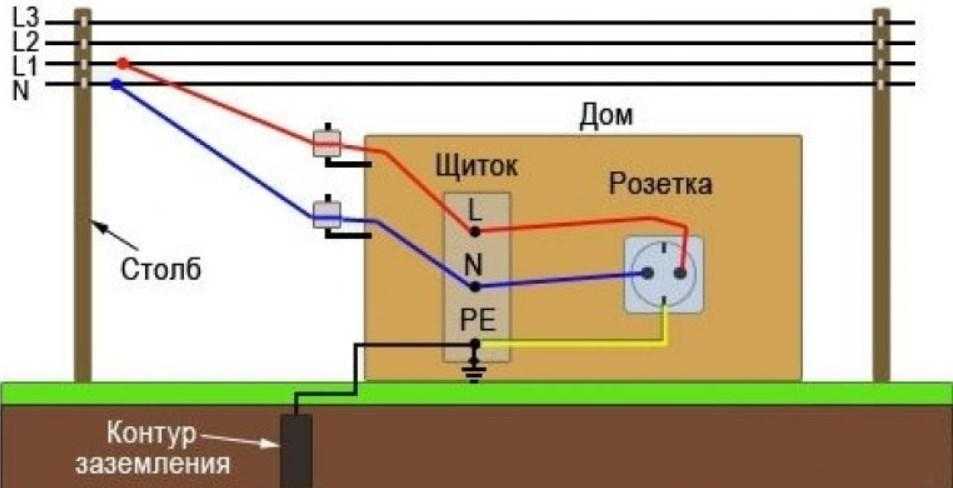

Проще говоря, от подстанции идет L и N, а PE подключается от созданного своими руками контура заземления.

TT – разновидность предыдущего варианта, но для трехфазной системы. В дом подводится три провода L и один N. При этом PE запитан от локального контура, который представлен вогнанными в землю штырями, объединенными в единую систему.

Чтобы понять, как правильно сделать заземление частного дома, необходимо изначально выбрать один из вариантов, который будет наиболее эффективным для конкретного объекта.

Системы заземления. Какое заземление выбрать для своего дома? Просто о сложном.

Расчет заземления для частного дома: формулы и примеры

При обустройстве системы, важно просчитать главный показатель – проводимость заземлителя. Данный расчет позволит подобрать наиболее эффективный по длине и толщине электрод, который будет соответствовать требованиям ПУЭ.

Нормой считается:

• Для 127 вольт – 8Ом
• Для 220в – 4 Ом.
• Для 380 вольт – 2 Ом.

Важно отметить, что в расчеты нужно включить и показатель сопротивления почвы, куда будут входить электроды контура. От типа почвы зависит Мин.-Макс. сопротивление в Омах.

• Чернозем — 45-55
• Торфяник — 15-25
• Суглинок — 55-65
• Песчано-глинистая почва — 140-160
• Песчаники — 1000
• Гумус — 45-55
• Глинозем — 55-65

Для расчетов используется следующая формула:

Она позволит произвести достаточно точный просчет на один стержень в контуре. Обозначения:

• Ln – промежуток между электродами в метрах.
• Т – расстояние от верхней точки штыря к поверхности земли.
• Рэкв – показатель сопротивления почвы (по табл.).
• D – диаметр используемого штыря в метрах.
• L – длина, используемого электрода в метрах.
• Ro – показатель сопротивления исследуемого стержня в Омах.

Применение данной формулы на практике крайне затруднительное, поскольку требует ввод большого количества точных данных. При этом можно допустить ошибку в просчетах.

На заметку! Оптимальное решение – использовать онлайн калькулятор, где достаточно внести основные параметры и будет получен итоговый результат.

Чтобы прочитать количество электродов, потребуется формула:

Расшифровка:

• Rn – показатель нормированного сопротивления для устройства заземления.

• Ψ – климатический коэффициент. Исходя из географических широт региона, показатель составляет 1,7. См. таблицу ниже.



Пример: Изначально обозначим вводные. Заземление для частного дома будет проводиться на черноземах. Для контура используются металлический прут диаметром 3,2 см и длиной 1,6 м. За показатель Rn возьмем средние значение сопротивление бытовых устройств – 4 Ома.

Имея данную информацию, можно провести несложный расчет в соответствии формулы и получим следующее: no = 25 х 1.7/4 = 10.6. По итогу выходит, что для обустройства заземления частного дома в этом случае потребуется 11 штырей.

Материалы для контура заземления

Перейдем к рекомендациям, которые позволяют понять, как сделать заземление в частном доме. На практике, встречается довольно много линий электропередач, которые и вовсе не имеют защитного заземления и когда пройдет модернизация пока непонятно.

В силу этого для собственной безопасности потребуется создать контур заземления вблизи дома. Данные работы могут выполнить специализированные компании, но при наличии времени и желания – это можно делать и собственными силами.

Параметры и материалы штырей

Оптимальное решение для электродов – металлические штыри с диаметром от 16 миллиметров. Еще неплохой вариант – это стальные уголки с полочками от 50 миллиметров.

Оба варианта будут отлично забиваться кувалдой в грунт на необходимую глубину. Для лучшего прохождения конец можно заточить.

Важно! Арматура не подойдет для устройства заземления в частном доме, поскольку прут имеет каленую поверхность, что снизит эффективность контура заземления.

Чтобы заземление дома было эффективным, важно чтобы штыри контура уходили ниже, чем линия промерзания на 50-100 сантиметров. Исходя из этого, общая длина стержня должна быть порядка 2-3 метров.

Если почва сильно пересыхает, то в летний зной эффективность заземления может снижаться. Решить проблему позволяет использование труб в качестве электродов. В них можно будет заливать воду, что повысит их работопригодность. Но забить кувалдой трубу весьма проблематично, придется бурить скважины.

Из чего делать металлосвязь

Все стержни необходимо связать между собой в единую сеть, что обеспечит максимальное сопротивление. Лучшим решением будет использование металлической шинки шириной не менее 4 сантиметров и толщиной в 1 сантиметр.

Прочный сварной шов — лучший вариант соединения элементов. Зачастую выполняя заземление на даче своими руками, сварочного аппарата может и не оказаться под рукой. В такой ситуации соединение проводят болтами.

Важно! Места контакта и сами электроды запрещено окрашивать, это снизит их эффективность. Лучше воспользоваться антикоррозийными средствами.

Монтаж контура заземления самостоятельно

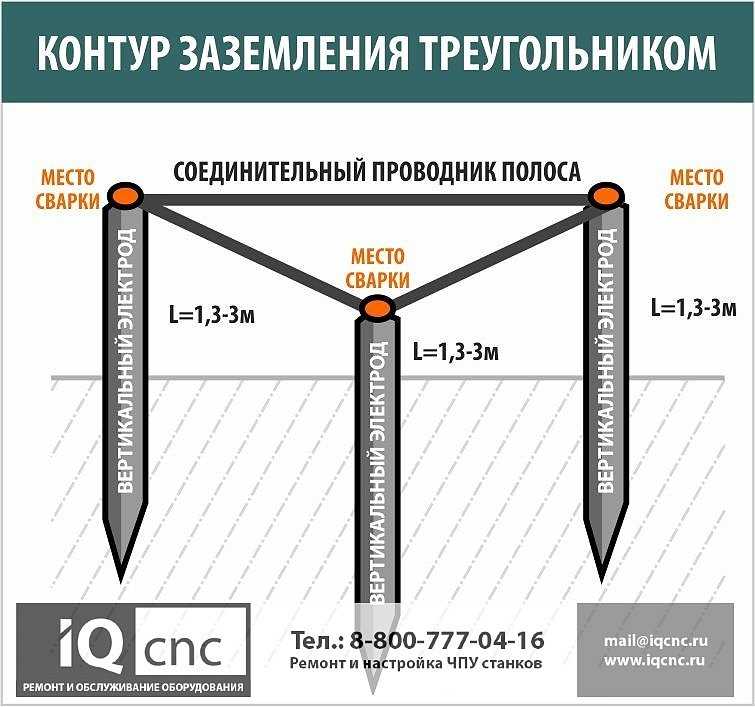

Многие спрашивают: почему заземление делают треугольником? Тут все просто – это наиболее эффективный и компактный вариант обустройства. При этом электроды можно выстраивать в линию, квадратом и любой другой фигурой.

Выбираем место

Заземление на даче своими руками рекомендовано делать не далее двух метров от дома. Это позволит дополнительно сэкономить на проводнике. Отлично, если контур будет собран вблизи озера или в низине.

Наличие влаги улучшит показатели сопротивления системы. Если под домом осталась песчаная почва после строительства, желательно отступить немного дальше, где будет грунт без песчаной примеси.

Земляные работы

Разберемся детальнее, как сделать заземление в частном доме:

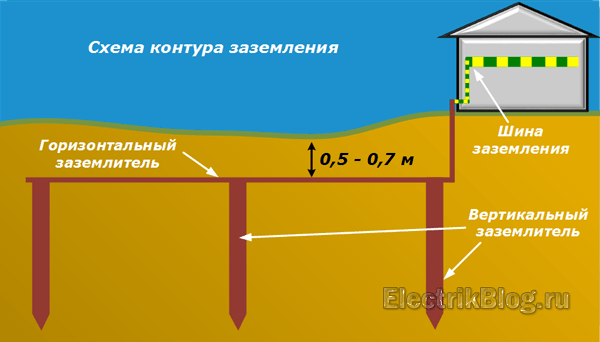

1. Изначально роют траншею в виде треугольника или другой нужной фигуры. Стороны должны иметь длину в 2-3 метра. Учитывая, что электроды будут вбиты через каждый 1 метр. Глубина траншеи 50-70 сантиметров.
2. Также потребуется траншея от контура к дому.
3. Заострить штыри для лучшего вхождения в почву.
4. С помощью кувалды загоняют электроды по отмеченным точкам. Необходимо, чтобы они выступали на 20 сантиметров внутри траншеи.

Совет! Делать шахты для стержней с помощью бура не лучшая идея – это снизит эффективность.

Собираем конструкцию

Далее выполняется монтаж заземления частного дома:

1. Выступающие штыри обварить металлической полосой в единую систему. Одну полосу проложить к дому. Не имеет значения, с какого угла контура будет отвод.
2. Швы обработать антикоррозийным веществом. После этого можно засыпать траншеи.

Ввод в дом

На этом этапе устройство заземления в частном доме предусматривает подключение оставленной полосы к электросети дома. Соединение провода и шинки осуществляется болтом, а сам участок обрабатывают защитными средствами. Кабель заземления прокладывают в щиток для подключения всего дома.

Для ввода в дом желательно использовать медный провод с токопроводящей сердцевиной в 6 миллиметров.

Проверка и контроль

Как только будет выполнено заземление частного дома, важно произвести контрольную проверку работоспособности системы. Наиболее дешевый и доступный вариант – вооружится мультиметром и провести замеры.

Более дорогой вариант – пригласить специалистов электролаборатории, которые проведут все замеры и выдадут заключение.

После того как заземление на даче сделано, желательно проводить регулярную проверку работоспособности контура. По нормативным документам раз на 12 лет, но лучше это делать чаще.

Распространённые ошибки при выполнении монтажных работ

Выполняя заземление частного дома своими руками, возможны следующие ошибки:

• Большое расстояние от дома до контура, что увеличивает показатель сопротивления.
• Покрытие элементов системы краской для защиты от коррозии.
• Плохо проваренные соединения приводят к разрыву цепи.
• Использование слишком тонкого металла приводит к быстрому снижению эффективности через коррозийные процессы.

Процесс обустройства может выполнить своими руками каждый. Главное, иметь желание и время на проведения работ.

Заземление. Как самому рассчитать и сделать контур заземления для частного дома? #энерголикбез
