Аккумулятор – это накопитель энергии, который обычно работает на принципе обратимости химической реакции. Устроен простейший аккумулятор просто, впервые его идею опробовал на практике Риттер в 1803 году, это был столбик из 50-ти медных пластин, проложенных влажной плотной тканью.

Самодельный пакет пластин

Как сделать аккумулятор своими руками? Собрать из медных пластин? Есть более простые методы создания накопителя электроэнергии из подручных средств. Можно сделать как кислотный самодельный аккумулятор, так и устройство щелочного типа.

Кислота и свинец

Наиболее проста в устройстве свинцово-кислотная конструкция для накопления электроэнергии. Для её сборки требуются:

• устойчивая ёмкость, с возможностью её плотного закрытия крышкой;
• электролит – раствор аккумуляторной кислоты и дистиллированной воды;
• свинцовая пластина – можно использовать сплющенный кусок свинца с кабельной изоляции или приобретённый в охотничьем или рыболовном магазине;
• два металлических штыря – электроды, которые необходимо вбить вертикально в свинцовые пластины.

Далее приведем сам процесс изготовления этого устройства. Пластины свинца одеваются на металлические штыри, с небольшим расстоянием между ними. После чего конструкцию погружают в ёмкость с залитым электролитом. Свинец должен полностью находиться под раствором. Контактные концы штырей проводят через крышку ёмкости и надёжно фиксируют на ней. К концам электродов можно подключить потребитель электроэнергии. Ёмкость устанавливают на устойчивой поверхности, после чего заряжают устройство. Усложнив конструкцию, свернув свинцовые пластины в рулон и, соответственно, увеличив их площадь, при малом объёме можно добиться неплохих показателей такого устройства. По этому же принципу делают рулоны в современных гелевых накопителях энергии.

Пластины, подготовленные к погружению в банку

Важно! При работе с самодельными электронакопителями соблюдайте правила безопасности: кислота, использованная в электролите, – довольно агрессивное вещество.

Соль, уголь и графит

Какой аккумулятор выбрать

Для этого устройства не нужна кислота, так как используется щелочная реакция. Как сделать аккумулятор этого типа? Основой накопителя энергии этого типа служит ёмкость с электролитом в виде раствора воды и хлорида натрия – поваренной соли. Для его создания требуются:

• графитовые стержни, с металлическим колпачком для припаивания контакта;
• активированный или древесный уголь, истолчённый в крошку;
• тканевые мешки для размещения угольного порошка;
• ёмкость для электролита с плотной крышкой для фиксации концов электрода.

В качестве электродов служит графитовый стержень в плотной угольной обкладке. Графит можно использовать из пришедших в негодность батареек, а уголь – древесный или активированный, из противогазных фильтров. Для создания плотной обкладки уголь можно поместить в водопроницаемый мешок, после чего вставить внутрь графитовый стержень, а ткань мешка обмотать нитью или проводом с изоляционным покрытием.

Для увеличения показателей этого рода конструкции можно создать батарею из нескольких электродов, размещённых в одной ёмкости.

Газовый накопитель

Важно! Накопительная ёмкость и напряжение на контактах самодельных устройств для накопления электроэнергии сравнительно невелики, но в то же время их вполне хватает для подключения маломощного источника света или других целей. Батарея из нескольких электродов имеет более высокие показатели, но они более громоздкие.

Лимоны и апельсины в качестве ёмкости для электричества

Лимон – не только вкусный и полезный фрукт, но и природный аккумулятор. Для его использования достаточно объединить несколько лимонов в последовательную цепь, посредством металлических электродов. После чего можно подключать «фруктовый» накопитель к зарядному устройству. Вместо лимонов можно использовать и другие цитрусовые, имеющие в составе кислоту, которая будет служить природным электролитом. Чем больше цитрусовых задействовано, тем выше параметры «природной» АКБ.

Лимонный сок, кислоту или её раствор можно использовать и отдельно. Для этого достаточно залить их в банку небольшого размера и установить там медный и стальной электрод. Напряжение природного накопителя электроэнергии невелико, но, тем не менее, его хватит для источника освещения малой мощности.

Даже при отсутствии накопителя энергии фабричного производства можно легко сделать аккумулятор своими руками. Для его создания требуются лишь знания основ физики и химии, а также наличие под руками кислоты или щелочи любого типа. В качестве электродов можно использовать практически любые металлы, которые есть в наличии, но наилучший вариант – это использование сталей с большим содержанием железа, а также меди и её сплавов.

Видео

Как заряжать литий ионный аккумулятор

Оцените статью:

Как сделать аккумулятор своими руками-industry-news

• Лучший литиевый аккумулятор 18650

• Цилиндрическая литий-ионная батарея

• Лучшее руководство по литиево-ионной батарее

• Лучшее руководство по LiPo батареям

• Лучшее руководство по батарее Lifepo4

• Руководство по литиевой батарее 12 В

• Литий-ионный аккумулятор 48 В

• Подключение литиевых батарей параллельно и последовательно

• Лучшая литий-ионная батарея 26650

Jan 10, 2019   Вид страницы：427

Независимо от типа аккумулятора, аккумулятора мобильного телефона, аккумулятора калькулятора или аккумулятора фонарика, эти аккумуляторы непросто изготовить самостоятельно, особенно аккумуляторы. У них есть определенные требования к материалам и оборудованию.

Если вы хотите сделать простую батарею, вы можете использовать следующий метод изготовления:

Сырье: бутылка с пробкой (желательно с деревянной пробкой), медный стержень, кусок цинка, бутылка с разбавленной кислотой (можно заменить, с электролитом автомобильного аккумулятора может в магазине автозапчастей / купить или продать магазин аккумуляторов )

Методы:

Просверлите два отверстия в пробке для бутылок, а также вставьте медный стержень до длины медного стержня, чтобы на короткое время открылась пробка для облегчения крепления. Другое отверстие может быть вставлено в цинк, цинк можно назвать всем в бутылке, просто отложите небольшую деталь через пробку, легко прикрепить.

Налейте кислоту или разбавленный проточный электролит аккумуляторной батареи в бутыль, пробку для бутылок. Разбавьте им высоту уровня пропитывающей жидкости проточной кислоты и большую часть меди и цинка. Также обратите внимание, что пробковое уплотнение не допускает утечки серной кислоты.

Соединит два провода из меди и цинка, так как полюса, соединенные с электрическим элементом, будут иметь электричество. Также можно двумя проводами подключить вольтметр или мультиметр для измерения.

Это простой аккумулятор. Поскольку при производстве батарей используются бутылки, и может производиться электричество, отсюда и происхождение термина «батарея».

Электролит плотностью 1,84 состоит из концентрированной серной кислоты и очищенной воды.

Необходимо соблюдать осторожность, серная кислота является сильным окислителем, имеет сродство с водой, растворяется в воде, выделяет много тепла, поэтому обслуживающий персонал должен носить защитные очки, кислотостойкие перчатки, носить резиновую обувь или сапоги, хороший резиновый фартук.

Подготовка перед очисткой контейнера, чтобы предотвратить попадание кислоты на кожу, готовый к 5% раствору гидроксида аммония или карбоната натрия, и немного воды, в случае разбрызгивания тысячи брызг кислоты, можно быстро с помощью описанного скраба раствора, снова промыть .

Выбирая концентрацию электролита, учитывайте рабочую температуру аккумуляторной батареи. При работе при низких температурах концентрация электролита должна быть высокой, при высоких температурах концентрация электролита может быть ниже.

Как правило, при 25 ℃ плотность электролита составляет 1,28, при других температурах можно нажать тип расчета:

Da = Dt + 0．0007 (т-25)

Тип Da составляет 25 ℃ при плотности; Плотность Dt для фактической температуры; Т для определения температуры электролита.

Подготовка, оцените первую потребность в серной кислоте и воде, сначала налейте воду в емкость, а затем медленно влейте серную кислоту в воду, непрерывно перемешивая раствор.

Просто температура раствора очень высока, не сразу в батарею, подождите, пока температура упадет ниже 40 ℃, измерение концентрации раствора и снова доведите до стандарта, добавьте батарею

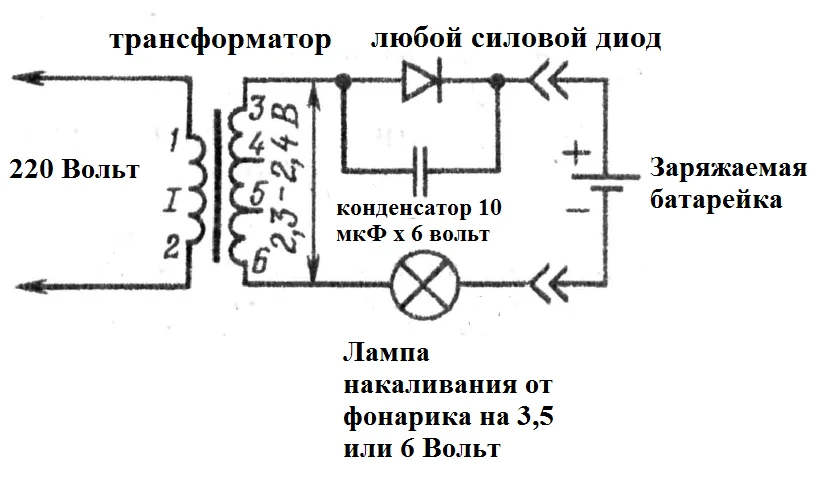

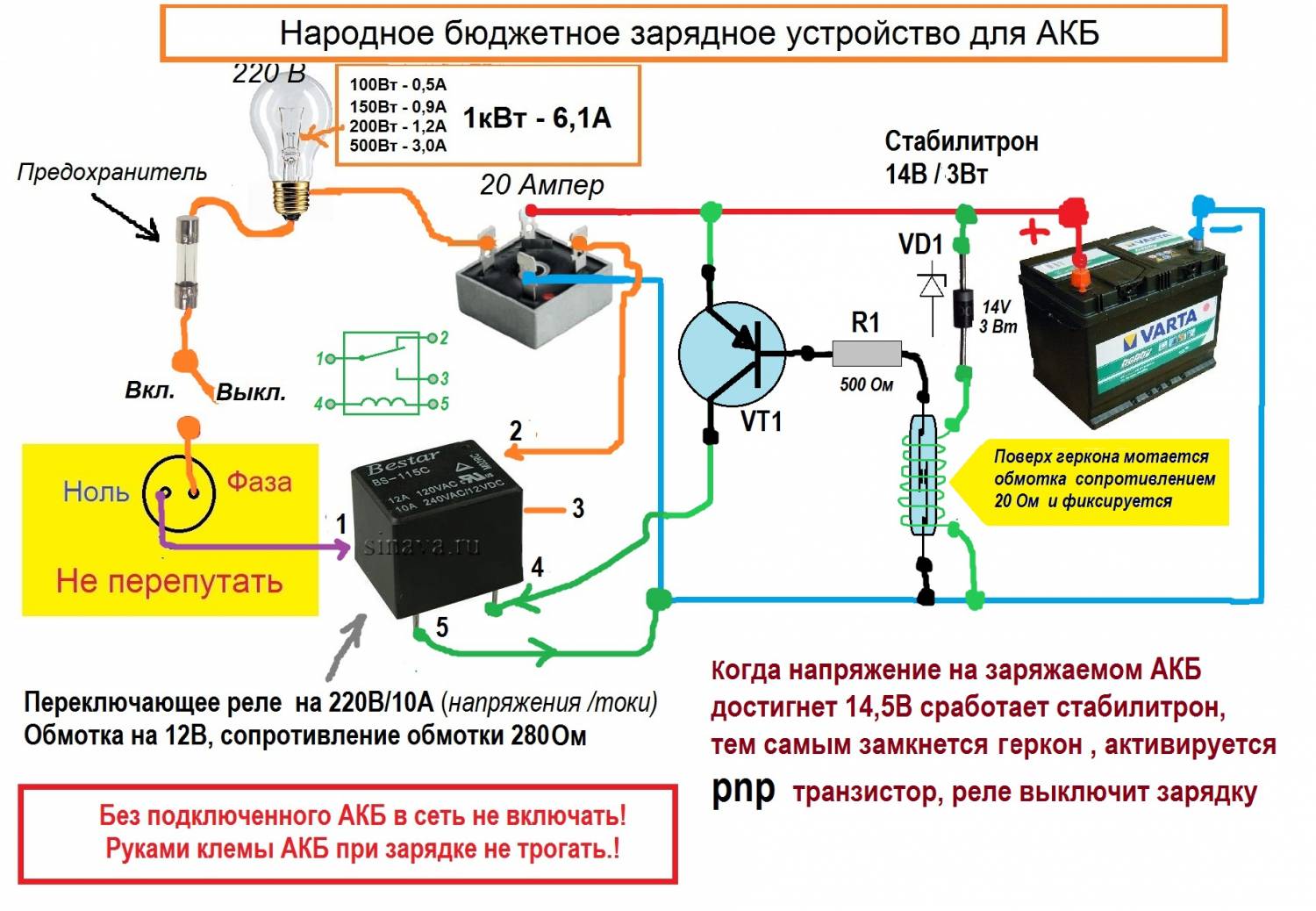

Прежде всего, нужна электрическая схема зарядного устройства 12 В, папа сказал, что хорошо, если фигура сделана, в соответствии с чертежами может быть ясно, удобно начать производство.

Самодельное зарядное устройство на 12 вольт

2

Чтобы подготовить необходимые материалы, вам сначала потребуется выход переменного тока 12 v5-15, трансформатор переменного тока 1, 6-10, мощный выпрямительный диод 1, конденсаторная трубка 1 25 v2200uf, переключатель управления низковольтным источником питания 1, 1 220 вольт. вилка питания, изоляционная лента 1. Вам также потребуется диаметр больше, чем у мощного выпрямительного диода 0,3 см. Диаметр от 30 до 50 см. Резиновый шланг 1 корень (с защитой от утечек, охлаждение выпрямительного диода), пластиковые бутылки, выпрямительный диод (охлаждение)

Самодельное зарядное устройство на 12 вольт

КОНЕЦ

Методы / шаг 2

Штепсельная вилка 220 В и входной провод трансформатора в порядке, соответственно соединены изолентой, голова будет обернута. Поскольку мощность переменного тока не является отрицательной, поэтому входной сигнал выбирается случайным образом, но вход и выход не ошибаются, в трансформаторе показано, что вход и выход должны четко видеть.

Самодельное зарядное устройство на 12 вольт

Выпрямительные диоды на каждом конце с одинаковой длиной провода хороши, но общая длина более 30-50 см длина резинового шланга, затем конец через 30-50 см, резиновый шланг, выпрямительные диоды в промежуточном положении резинового шланга.

Самодельное зарядное устройство на 12 вольт

Выходной конец линии 12 В и диод выпрямителя трансформатора положительный (или отрицательный) конец будут соединены с проводами и обмоткой головки изоляционной лентой.

Самодельное зарядное устройство на 12 вольт

У выходного трансформатора 12 В другая резьба и положительная (или отрицательная) сторона соединения трубки конденсатора, отрицательная (или положительная) сторона и отрицательная (или положительная) сторона выпрямительного диода и проводное соединение, соединенное изолентой, будут обернуты.

Самодельное зарядное устройство на 12 вольт

Снова клеммы к конденсаторной трубке положительного и отрицательного проводов (вывод, то есть подключение аккумулятора на концах линии), чрезвычайно подключены к переключателю управления низковольтным источником питания, а провода и отрицательная крайняя длина соединены изолентой буду голову обматывать. 3. Независимо от того, производится ли традиционный и необслуживаемый аккумулятор. раствора. (бесплатное обслуживание используется только при абсорбции серной кислоты асбестового материала для замены оригинальной вагонки, чтобы активный материал не упал легко, может продлить срок службы.)

Пластина для свинца сетчатой структуры, на которой происходит химическая реакция активного материала.

Среди них: положительная пластина активного материала из порошка диоксида свинца, после полной зарядки выглядит немного коричневой.

В конце отрицательной пластины активных веществ для кавернозного свинцового порошка после полной зарядки серого металлического свинца.

После электрического вторичного щита серые.

Разряд: положительная пластина диоксида свинца в сульфат свинца, ионы водорода в кислотной электронике в воду.

В конце порошка свинца отрицательной пластины в сульфат свинца, корень серной кислоты электронов в электроне катода.

Электроны во внешнем контуре тока

Зарядка: в отличие от описанного выше процесса, сульфат свинца переходит в различные энергетические состояния диоксида свинца и чистого свинца.

Это принцип свинцово-кислотных аккумуляторов. Чтобы сделать, нужно только купить материал относительно ОК. Я думаю, вам просто нужно знать, что лучше покупать нужно, чтобы сэкономить хлопоты!

Батареи представлены в предыстории изобретения:

Свинцово-кислотный аккумулятор еще во время Второй мировой войны изобретение, когда подводная лодка была связана с аккумулятором, всплыла после использования дизельной энергии для зарядки аккумулятора. Подводное плавание может полагаться только на аккумуляторы.

Принцип работы ранних аккумуляторов такой же, как и в настоящее время, но аккумуляторы теперь дешевле и имеют более длительный срок службы.

Страница содержит содержимое машинного перевода.

• Предыдущая статья：
  Кратко описывается влияние нового прорыва в области материалов для литиевых батарей в Южной Корее на электромобили.
• Следующая статья：
  Индустрия аккумуляторных батарей нашей страны вступила в период быстрой перетасовки, и количество предприятий, обслуживающих аккумуляторные батареи, сокращается.

Самые популярные категории

Индивидуальные решения

• Схема конструкции аккумулятора 11,1 В, 6600 мАч портативного сверхзвукового диагностического набора B

• Схема резервного питания 7,4 В 10 Ач медицинского инфузионного насоса

• Решения для литий-ионных аккумуляторов AGV 25,6 В, 38,4 Ач

Как сделать самодельную батарею

Вы можете собрать самодельную батарею из различных деталей, лежащих в вашем доме. Простая самодельная батарея может показать вам, как электричество течет через объекты от положительного к отрицательному полюсу батареи.

Возможно, вы удивитесь, насколько полезными могут быть ваши предметы домашнего обихода в создании чего-то, что на первый взгляд может показаться, что это можно создать только на фабрике. Хотя этот метод не будет представлять собой точно такие же химические реакции, которые происходят в заводских батареях, он может показать вам силу электричества в целом.

Сборка самодельной батареи

Вы можете создать основы самодельной батареи, используя земную батарею, монетную батарею или соляную батарею. Эти самодельные батареи будут использовать химическую реакцию для создания электрического тока. Вы можете создать этот ток из основных материалов, лежащих в вашем собственном доме, вместе с раствором электролита.

• С помощью этих руководств «Сделай сам» вы можете создавать батарейки из земли, батарейки-монеты и соляные батарейки, используя основные принципы электричества.

Однако соблюдайте осторожность. Эти батареи маленькие и простые, но избегайте одновременного прикосновения к обоим проводам, соединяющим концы батареи. При разрезании проводов или проверке напряжения или тока в токе будьте особенно осторожны, чтобы не закоротить аккумулятор и не навредить себе электричеством или теплом.

Подготовка батареи земли

Вы можете сделать батареи земли из электродов, сделанных из металлов, которые могут проводить электрический ток друг через друга. Эти металлы могут работать, когда они находятся в самой земле, что и дало название этому типу батарей. Вам нужно будет находиться на улице в то время, когда нет опасных погодных условий, таких как сильный дождь или гроза.

Вам также понадобятся 12 медных гвоздей (или стержней), которые будут помещены в землю, 12 оцинкованных алюминиевых гвоздей (или стержней), медная проволока и конденсаторы высокой емкости. Кроме того, вам понадобится вольтметр и кусачки. Вы также можете дополнительно использовать измерительную ленту, алюминиевую фольгу и компас для более точных расчетов при создании батареи.

Прежде чем копать во дворе, убедитесь, что у вас есть разрешение от местных коммунальных служб или других владельцев собственности. Из соображений безопасности вы можете даже подумать о копании всего на несколько дюймов вглубь.

Изготовление заземляющей батареи

Чтобы сделать заземляющие электроды, используйте кусачки, чтобы удалить примерно 1,5 дюйма изоляции с медного провода. Оберните полоски проволоки вокруг алюминиевых и медных гвоздей. Затем вы вставляете электроды и подключаете к ним выводы мультиметра. Установите мультиметр на постоянный или переменный ток в зависимости от тока, который вы планируете использовать.

Чтобы создать простейшую заземляющую батарею, состоящую из одной ячейки, вы можете начать с того, что вбейте в землю один медный гвоздь и один алюминиевый гвоздь на расстоянии нескольких футов друг от друга. Соедините их медным проводом. Убедитесь, что проволока плотно и надежно обмотана вокруг шляпок каждого гвоздя. Проверьте мультиметр, чтобы увидеть, можете ли вы считать ток.

Плотно обернув провода алюминиевой фольгой, вы сможете более точно передать заряд между гвоздями. Чтобы создать более сложную многоэлементную батарею, вы можете использовать все 12 алюминиевых и медных элементов, соединенных один с другим в последовательной цепи, чередуя алюминий и медь. Каждая соединенная пара гвоздей в данном случае является ячейкой.

Поскольку мощность земной батареи зависит от содержания ионов в земной почве, она работает только в некоторых частях земли. Естественные электрические токи, протекающие через землю от железа и других ионных металлов в земле, могут создавать естественное электричество.

Сборка батарейки из монет

Сборка батарейки из монет — еще один простой способ демонстрации силы тока и напряжения в батарее. Для этого вам понадобится несколько медных монет, кусок алюминиевой фольги, кусок влажной ткани или картона, ножницы, соль, мультиметр и миска с водой. Вы также можете по желанию использовать уксус в качестве электролита. Чтобы убедиться, что пенни сделан из меди, убедитесь, что он был произведен после 1982 года.

Возьмите бумажное полотенце, влажную ткань или картон и положите на него монету, чтобы вы могли вырезать ее форму из бумажного полотенца или влажного материала. Чтобы создать электролит, смешайте несколько чайных ложек соли в миске с водой, пока она не растворится. Если у вас есть уксус, вы можете использовать его в качестве слабого электролита.

Окуните влажную ткань или салфетку в емкость с электролитом и достаньте через две минуты. Вытрите из него лишнюю воду. Заверните один пенни в алюминиевую фольгу и вырежьте его форму. Затем вы можете добавить пропитанный материал на алюминиевую фольгу и положить на нее монету. Это ваша основная ячейка батареи.

Создайте столько аккумуляторов, сколько хотите, и ставьте их друг на друга. Вы можете проверить, работает ли ваша батарея, подключив мультиметр к обоим концам или поместив небольшой светодиод, который будет включаться при наличии электрического тока. Подумайте, чем это расположение похоже на многоячеистое расположение земных батарей.

Создание соляной батареи

Как и монетная батарея, соляная батарея состоит из четверти. На этот раз вам понадобится поршень шприца, 12 железных или цинковых винтов, полоски бумаги и наждачной бумаги, соль, вода, мультиметр, отвертка, светодиоды, изоляционный материал, такой как пластик или картон, и медная проволока. Используйте наждачную бумагу, чтобы удалить изоляцию медного провода, если она есть.

Плотно оберните одну из полосок бумаги вокруг шурупа и намотайте медную проволоку на гвоздь 30–40 раз для всех 12 шурупов. Убедитесь, что медная проволока не касается гвоздя, а лежит на полоске бумаги.

Используйте поршень шприца, чтобы сделать шесть отверстий на одной стороне изоляционного материала. Используйте отвертку, чтобы протолкнуть каждый винт через изоляционный материал в форме сетки. Эта установка будет основой того, как электрический ток течет по цепи. Соедините их медным проводом надежно и плотно.

Опустите аккумулятор на несколько минут в соленую воду, чтобы он мог проводить электричество. Когда вы удалите его из водяной бани, вы можете использовать мультиметр, чтобы проверить напряжение батареи.

Применение этих батарей

Хотя эти эксперименты просты и рудиментарны, явления, которые они иллюстрируют, могут найти практическое применение в будущем при использовании воды для недорогих перезаряжаемых батарей. Исследования электролитических материалов в физике и химии могут позволить ученым использовать солевые растворы в качестве основы для батарей.

В настоящее время недостатком использования воды в качестве электролита для аккумуляторов является то, что она не обеспечивает такое же напряжение, как ионно-литиевые элементы или аналогичные химические элементы в батареях. Недавние исследования попытались преодолеть это препятствие.

Исследования Швейцарской федеральной лаборатории материаловедения и технологии недавно привели к открытию, что использование натрия FSI (бис(фторсульфонил)имида натрия) в качестве основы для физиологического раствора имеет электрохимическую стабильность до 2,6 вольт – почти в два раза больше, чем что других водных электролитических жидкостей. Это может привести к созданию недорогих и безопасных аккумуляторов.

Земные батареи имеют большое историческое применение. Шотландский философ Александр Бейн изобрел в 1841 году земную батарею для преобразования потока тока, и это изобретение позже легло в основу телеграфной передачи. Дальнейшие исследования с использованием земных батарей приведут к лучшему пониманию электрического поля Земли, например, к открытию того, что земные токи текут с юга на север.

Как сделать батарею за 7 простых шагов

Батарейки питают многие вещи, которыми мы пользуемся каждый день. На самом деле, это
не сумасшедший, чтобы сказать, что средний человек, вероятно, взаимодействует с дюжиной
или более устройств с батарейным питанием каждый день. Такие вещи, как автомобили, часы,
сотовые телефоны, датчики дыма, вилочные погрузчики и даже спасательные устройства, такие как
кардиостимуляторы содержат батареи.

Если вы спросите кого-нибудь, где достать батарею, они ответят: «Иди в магазин».
магазин. Но знаете ли вы, что на самом деле можно делать батареи из довольно
обычные предметы, которые есть у вас дома? Возможно, вы не сможете поставить
эта самодельная батарея в планшет, но вы можете питать что-то простое
с этим.

• Простая пластиковая чашка (подойдет любой размер)
• Столовая ложка соли
• Небольшая полоска алюминия (подойдет алюминиевая фольга)
• Небольшая полоска цинка (продается во многих хозяйственных магазинах или в Интернете)
• Два зажима типа «крокодил» (продаются во многих магазинах электроники и хозяйственных товаров)
• Измеритель напряжения (также можно найти во многих магазинах электроники/хозяйственных товаров)
• Изолента

Шаг 1: Подготовка вольтметра

Ваш измеритель напряжения будет состоять из небольшого устройства с двумя проводами.
отрываясь от него (красный и черный). Эти провода будут иметь
маленькие металлические клеммы на конце. Чтобы использовать измеритель напряжения, коснитесь
красная клемма (положительная) к положительному концу батареи,
цепь и т. д. и черный вывод (отрицательный) к отрицательному
конец.

Однако здесь это не сработает. Вместо этого нам понадобится
немного изменить вольтметр. Возьми одного из своих аллигаторов
зажимы и с помощью изоленты прикрепите его к плюсовому проводу.
Вам нужно будет открыть клип, поэтому убедитесь, что вы только
приклейте одну сторону к терминалу.

Повторите этот процесс для отрицательной клеммы.

Теперь вы сможете открыть зажимы типа «крокодил» на обеих клеммах, чтобы можно было прикрепить к чему-нибудь вольтметр.

Шаг 2. Наполните стакан водой.

Шаг 3: Добавьте столовую ложку основной соли в чашку с водой.

Шаг 4: Полоса Купера

Взять
вашу медную полосу и согните ее примерно на четверть. Положите полосу
в чашку, зацепив сложенную часть за край чашки так, чтобы она
держит часть полосы над водой. У вас должен быть короткий бит
полоски, свисающей со стороны чашки.

Убедитесь, что большая часть полоски находится в воде. Если это не так, возможно, вам придется добавить больше воды.

Шаг 5: Цинковая полоска

Проделайте то же самое с полоской цинка – согните ее примерно на четверть и зацепите за край чашки.

Шаг 6. Прикрепите вольтметр

Присоедините одну из клемм к той части медной полоски, которая
висит снаружи чашки с помощью зажима из кожи крокодила, который вы прикрепили к нему скотчем.
Затем прикрепите другую клемму к цинковой полосе.

Зажимы типа «крокодил» НЕ должны касаться воды.

Примечание: будьте осторожны, чтобы случайно не потянуть за вольтметр, иначе вы можете опрокинуть чашку и создать беспорядок!

Шаг 7. Проверьте новую батарею

Включите вольтметр и посмотрите, какое напряжение выдает самодельная батарея из соленой воды. Измеритель должен показывать около ¾ вольта. Если вы не знаете, как пользоваться измерителем напряжения, обратитесь к прилагаемой к нему инструкции.

Заключение

Поздравляем! Вы создали функциональную батарею. Эта батарея
работает по той же функции, что и батарея Алессандро Вольта. Вольта
обнаружил, что может питать устройство, создавая стек
чередование слоев серебра, цинка и бумаги, пропитанных
соленая вода. Этот тип батареи стал известен как гальванический столб.
ваша батарея с морской водой — это просто еще один способ создать один из них.

Но за много лет до Вольты Бенджамин Франклин экспериментировал с
батареи. Собственно, он и придумал этот термин. Однако его аккумулятор
был типом заряженных стеклянных пластин. Однако его метод был не очень
практичный. Батарею Вольта можно использовать в самых разных целях.
устройства. Джон Дэниелл, Уильям Роберт Гоув и Гастон Плант позже
построен на идеях Вольта, создавая более надежные, мощные и компактные
батареи.
