Идентификация неизвестной системы координат—ArcMap | Документация

Информация о системе координат обычно присутствует в источнике данных, но не всегда. Приведенное Техническое описание поможет правильно определить систему координат. Если система координат неизвестна, при попытке добавить слой в ArcMap будет получено предупреждающее сообщение: «У перечисленных ниже источников данных отсутствует информация о пространственной привязке». Данные могут быть отображены в ArcMap, но не могут быть спроецированы.

Термин «система координат» может ссылаться на данные, представленные в десятичных градусах, или на систему координат проекции, представленную в метрах или футах. Термин «проекция» или PRJ более старый также используется, хотя он не является точным.

Если в источнике данных определена система координат, ArcMap может «на лету» перепроецировать данные в разные системы координат. Если система координат данных не определена, ArcMap не может проецировать их «на лету». ArcMap просто отобразит их. Если вы измените систему координат фрейма данных, все слои, имеющие координаты, будут «на лету» спроецированы в новую систему координат. Если вы установите систему координат для фрейма данных, и данные с известной системой координат окажутся выровненными с неизвестными данными, значит система координат фрейма данных соответствует системе неизвестных данных.

1. Запустите ArcMap, с новой, пустой картой, и загрузите данные с неизвестной системой координат. Данные не должны иметь определённой системы координат. Шейп-файлы не должны иметь файла проекции PRJ.
2. Щелкните правой кнопкой название слоя в таблице содержания, выберите Свойства, чтобы открыть диалоговое окно Свойства слоя, выберите вкладку Источник, затем проверьте экстент данных.
   • Более подробно о географических системах координат
   • Более подробно о системах координат проекции
3. Если неизвестные данные лежат в пределах США, добавьте в ArcMap данные для привязки. Вы можете найти подходящие данные в папке Reference Systems вашего приложения ArcGIS. Ее размещение по умолчанию C:\Program Files\ArcGIS\Desktop10.0.

   Войдите в папку Reference Systems и добавьте файл usstpln83.shp.

4. В таблице содержания щелкните правой кнопкой мыши Слои > Свойства , а затем вкладку Система координат .
5. В разделе выбора системы координат, разверните Предопределенные, > Системы координат проекции, > State Plane.
   1. Найдите в папках подходящую проекцию State Plane и щелкните Применить.

      Может появиться окно «Внимание! Географическая система координат», предупреждая вас о том, что географическая система координат слоя не совпадает с географической системой координат фрейма данных. Это может стать причиной смещений от нескольких метров до нескольких сотен метров. Географическое преобразование (датума) может уменьшить это смещение. Вы можете задать преобразование, предложенное в диалоговом окне, или также проверить информацию о преобразовании:

      1. Нажмите кнопку Преобразования на закладке Система координат.
      2. Убедитесь, что соответствующий метод трансформации добавлен в ниспадающее меню Используя. Например, используя NAD_1927_To_NAD_1983_NADCON для перехода между NAD 1927 и NAD 1983 в 48 континентальных штатах, возьмите подходящий файл штата или региона для преобразования в High Accuracy Reference Network (HARN).

      Перебирайте разные зоны State Plane, пока файл usstpln83.shp не сядет на место, и данные с неизвестной системой координат не появятся в правильном месте в пределах соответствующего штата.

      Примечание:

      Можно добавить для некоторых штатов файлы PRJ, которые имеются в папках State Systems, County Systems и National Grids. Если ваши данные находятся в одном из этих регионов, занесенных в эти папки, вы можете также использовать их файлы PRJ.

   2. Щелкните кнопку OK в диалоговом окне Свойства фрейма данных.
   3. Проверьте насколько хорошо данные «сели» на свои места, увеличивая до экстента слоя и щелкая инструментом Идентифицировать в местах, где отображены данные.

Если данные не «попали» на свои места после применения проекций State Plane, попробуйте сделать то же самое с помощью проекций UTM PRJ.

6. Разверните папку UTM.
7. Открывайте там по очереди все папки, выбирайте файлы проекций UTM и щёлкайте Применить как было описано в предыдущих шагах для проекции State Plane.

   Это будет полезно для первичного определения, в какой зоне UTM должны находиться ваши данные. Для карты зон UTM, поищите карту зон Web for UTM. Одна из ссылок — это статья UTM Grid Zones в Wikipedia.

   Координаты UTM в метрах датума NAD 1983 и координаты тех же точек в датуме WGS 1984 в континентальной части США находятся в пределах полуметра друг от друга.

   Данные в системе координат UTM в датуме NAD 1983 смещены приблизительно на 200 метров к северу в некоторых данных относительно датума NAD 1927. Там также может быть незначительный сдвиг на восток или запад между данными в этих двух датумах, но примерно 200-метровое смещение к северу или югу гораздо более ощутимо.

   Разница в 200 метров является сравнительно небольшой; тем не менее, имеет значение, что вы используете более точные данные для определения, какой из датумов NAD 1927 или NAD 1983 более корректен для данных в проекции UTM.

8. Когда корректная система координат найдена, запишите ее имя и местоположение, чтобы вы смогли ее применить, когда будете использовать инструмент Определить проекцию.

   Если вы подобрали и применили подходящую систему координат, все добавляемые при дальнейшей работе в ArcMap данные будут корректно садиться на свои места.

   Если предыдущие шаги не привели к тому, что данные в ArcMap «сели» на свои места, значит, эти данные были созданы в пользовательской системе координат. Продолжите перебирать другие файлы проекций, используя вышеописанную технологию. Ещё раз внимательно изучите ваши данные, чтобы понять, в какой именно системе координат они были созданы.

8.

Системы координат — документация QGIS Documentation

	Цель:	Ознакомиться с системами координат.
	Основные понятия:	Система координат (CRS), проекция карты, перепроецирование «на лету», широта, долгота

8.1. Обзор

Map projections try to portray the surface of the earth, or a portion of the
earth, on a flat piece of paper or computer screen. In layman’s term, map projections
try to transform the earth from its spherical shape (3D) to a planar shape (2D).

A coordinate reference system (CRS) then defines how the two-dimensional,
projected map in your GIS relates to real places on the earth.
The decision of which map projection and CRS to use depends on
the regional extent of the area you want to work in, on the analysis you want to
do, and often on the availability of data.

8.2. Подробнее о проекциях

Традиционным способом отображения формы Земли являются глобусы. Однако использование этого подхода имеет свои недостатки. Хотя глобусы по большому счету сохраняют форму Земли и иллюстрируют пространственную конфигурацию объектов размером с континент, их весьма проблематично носить в кармане. Кроме того, они удобны в использовании исключительно при малых масштабах (например 1:100 миллионам).

Большинство тематических карт, используемых в ГИС-приложениях, имеют гораздо больший масштаб. Обычно, наборы ГИС-данных имеют масштаб 1:250 000 или больше, в зависимости от уровня детализации. Глобус таких размеров будет дорогим и его использование будет очень сложным. Поэтому картографы разработали набор приемов, называемых проекциями карты, предназначенный для отображения сферической поверности Земли в двумерном пространстве с достаточной точностью.

Если рассматривать Землю вблизи, её можно считать плоской. Однако, при взгляде из космоса видно, что её форма приближена к сферической. Карты, как будет показано в следующем разделе, отражают реальность. На них показаны не только объекты, но и их форма и пространственное расположение. Каждая проекция имеет достоинства и недостатки. Выбор наилучшей проекции для карты определяется её масштабом и назначением. Например, проекция может давать неприемлемые искажения в случае отображения всего африканского континента, но идеально подходить для создания крупномасштабной (подробной) карты страны. Свойства проекций также могут влиять на визуальные параметры карты. Так, некоторые проекции хорошо подходят для маленьких областей, другие хороши для отображения объектов, протяженных с запада на восток, третьи — для объектов вытянутых с севера на юг.

8.3. Три типа картографических проекций

The process of creating map projections is best illustrated by positioning a light
source inside a transparent globe on which opaque earth features are placed. Then
project the feature outlines onto a two-dimensional flat piece of paper.
Different ways of projecting can be produced by surrounding the globe in a
cylindrical fashion, as a cone, or even as a flat surface. Each of
these methods produces what is called a map projection family. Therefore,
there is a family of planar projections, a family of cylindrical
projections, and another called conical projections (see
Рис. 8.3)

Рис. 8.3 Три типа картографических проекций: a) цилиндрические, b) конические, c) азимутальные.

В настоящее время процесс проецирования сферической Земли на бумагу выполняется с использованием математических преобразований и тригонометрии. Но в основе лежит все то же пропускание луча света через глобус.

8.4. Точность картографических проекций

Map projections are never absolutely accurate representations of the spherical
earth. As a result of the map projection process, every map shows distortions
of angular conformity, distance and area. A map projection may combine several
of these characteristics, or may be a compromise that distorts all the properties
of area, distance and angular conformity, within some acceptable limit. Examples
of compromise projections are the Winkel Tripel projection and the Robinson
projection (see Рис. 8.4), which are often used for producing
and visualizing world maps.

Рис. 8.4 Проекция Робинсона дает приемлемые искажения площади, расстояний и углов.

В большинстве случаев сохранить все характеристики исходных объектов при проецировании невозможно. Это значит, что когда вам требуется выполнить анализ, необходимо подбирать такую проекцию, которая даст наилучшие характеристики для анализа. Например, если требуется измерить расстояния, необходимо выбрать проекцию, которая обеспечит точные расстояния.

8.4.1. Равноугольные проекции

Когда мы работаем с глобусом, основные направления компаса (север, восток, юг и запад) всегда расположены под углом в 90 градусов друг к другу. Другими словами восток всегда будет находиться на 90 градусов от севера. Проекция может сохранять угловые направления, и такая проекция называется конморфной или равноугольной.

These projections are used when the preservation of angular relationships is
important. They are commonly used for navigational or meteorological tasks. It
is important to remember that maintaining true angles on a map is difficult for
large areas and should be attempted only for small portions of the earth. The
conformal type of projection results in distortions of areas, meaning that if
area measurements are made on the map, they will be incorrect. The larger the
area the less accurate the area measurements will be. Examples are the Mercator
projection (as shown in Рис. 8.5) and the Lambert Conformal
Conic projection. The U.S. Geological Survey uses a conformal projection for
many of its topographic maps.

Рис. 8.5 Проекция Меркатора используется в тех случаях, когда важна правильность углов и допустимы искажения площади.

8.4.2. Равнопромежуточные проекции

If your goal in projecting a map is to accurately measure distances, you should
select a projection that is designed to preserve distances well. Such projections,
called equidistant projections, require that the scale of the map is
kept constant. A map is equidistant when it correctly represents distances
from the centre of the projection to any other place on the map. Equidistant
projections maintain accurate distances from the centre of the projection or
along given lines. These projections are used for radio and seismic mapping, and
for navigation. The Plate Carree Equidistant Cylindrical (see
Рис. 8.6) and the Equirectangular projection are two
good examples of equidistant projections. The Azimuthal Equidistant projection
is the projection used for the emblem of the United Nations (see
Рис. 8.7).

Рис. 8.6 Равнопромежуточная цилиндрическая проекция Плате-Карре используется, когда необходимо получить точные расстояния.

Рис. 8.7 Логотип ООН использует азимутальную равнопромежуточную проекцию.

8.4.3. Равновеликие проекции

When a map portrays areas over the entire map, so that all mapped areas have the
same proportional relationship to the areas on the Earth that they represent, the
map is an equal area map. In practice, general reference and educational maps
most often require the use of equal area projections. As the name implies,
these maps are best used when calculations of area are the dominant calculations
you will perform. If, for example, you are trying to analyse a particular area
in your town to find out whether it is large enough for a new shopping mall,
equal area projections are the best choice. On the one hand, the larger the area
you are analysing, the more precise your area measures will be, if you use an
equal area projection rather than another type. On the other hand, an equal area
projection results in distortions of angular conformity when dealing with
large areas. Small areas will be far less prone to having their angles distorted
when you use an equal area projection. Alber’s equal area, Lambert’s equal
area and Mollweide Equal Area Cylindrical projections (shown in
Рис. 8.8) are types of equal area projections that
are often encountered in GIS work.

Рис. 8.8 Равновеликая псевдоцилиндрическая проекция Мольвейде, например, гарантирует, что площади всех отображаемых объектов на карте — пропорциональны площадям объектов на поверхности Земли.

Имейте в виду, что картографическая проекция — очень сложная тема. Существуют сотни различных проекций, каждая из которых пытается отобразить на плоском листе бумаги определённую часть поверхности Земли как можно достовернее. На самом деле, выбор используемой проекции — ваш выбор. Многие государства имеют наиболее часто используемые проекции и при обмене данными специалисты следуют государственному тренду.

8.5. Подробнее о системах координат

С помощью систем координат каждая точка на поверхности Земли может быть представлена набором из трёх чисел, называемых координатами. В целом, системы координат делятся на системы координат проекций (также называемых Декартовыми или прямоугольными системами координат) и географические системы координат.

8.5.1. Географические системы координат

Использование географических систем координат очень распространено. Для описания положения на поверхности Земли они используют градусы широты и долготы и, иногда, значение высоты. Наиболее популярная называется WGS 84.

Lines of latitude run parallel to the equator and divide the earth into 180
equally spaced sections from North to South (or South to North). The reference
line for latitude is the equator and each hemisphere is divided into ninety
sections, each representing one degree of latitude. In the northern hemisphere,
degrees of latitude are measured from zero at the equator to ninety at the north
pole. In the southern hemisphere, degrees of latitude are measured from zero at
the equator to ninety degrees at the south pole. To simplify the digitisation of
maps, degrees of latitude in the southern hemisphere are often assigned negative
values (0 to -90°). Wherever you are on the earth’s surface, the distance between
the lines of latitude is the same (60 nautical miles). See Рис. 8.9
for a pictorial view.

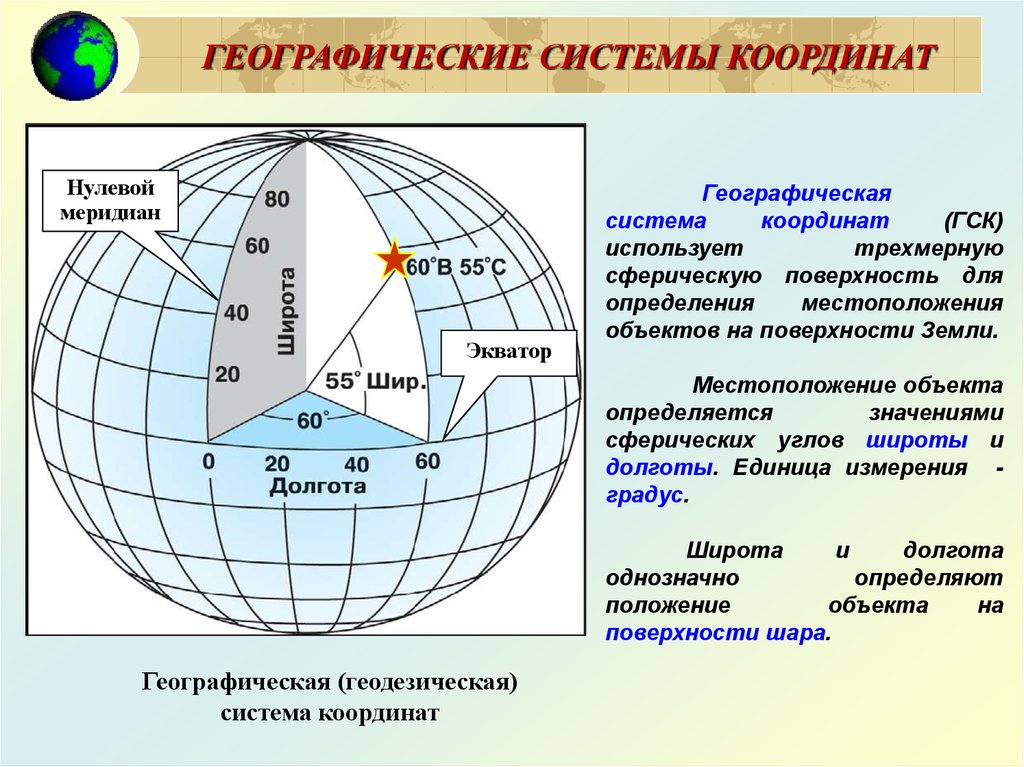

Рис. 8.9 Географическая система координат с параллелями (линии, параллельные экватору) и меридианами с центральным меридианом в Гринвиче.

Lines of longitude, on the other hand, do not stand up so well to the
standard of uniformity. Lines of longitude run perpendicular to the equator and
converge at the poles. The reference line for longitude (the prime meridian) runs
from the North pole to the South pole through Greenwich, England. Subsequent
lines of longitude are measured from zero to 180 degrees East or West of the prime
meridian. Note that values West of the prime meridian are assigned negative values
for use in digital mapping applications. See Рис. 8.9 for a pictorial
view.

На экваторе, и только на экваторе, длина дуги в 1 градус меридиана и длина дуги в 1 градус параллели — равны. При движении по направлению к полюсам, расстояние между меридианами постоянно уменьшается, пока, точно на полюсе, все 360° долготы не сойдутся в одной точке — вы даже сможете пальцем прикоснуться к ней (хотя, вероятно, захотите одеть перчатки). Используя географическую систему координат, мы получаем сетку, делящую поверхность Земли на четырёхугольники площадью примерно 12363.365 кв. километров на экваторе, которые практически бесполезны для определения местоположения чего-либо в пределах этого многоугольника.

Чтобы быть по-настоящему полезной, сетка параллелей и меридианов на карте должна быть поделена на достаточно маленькие отрезки, которые можно было бы использовать (с достаточной степенью точности) для описания расположения точки на карте. Для достижения этой цели, градусы делятся на минуты (') и секунды ("). В одном градусе 60 минут, а в минуте 60 секунд (3600 секунд в градусе). Так, на экваторе, одна секунда параллели или меридиана равна 30.87624 метров.

8.5.2. Системы координат проекций (прямоугольные)

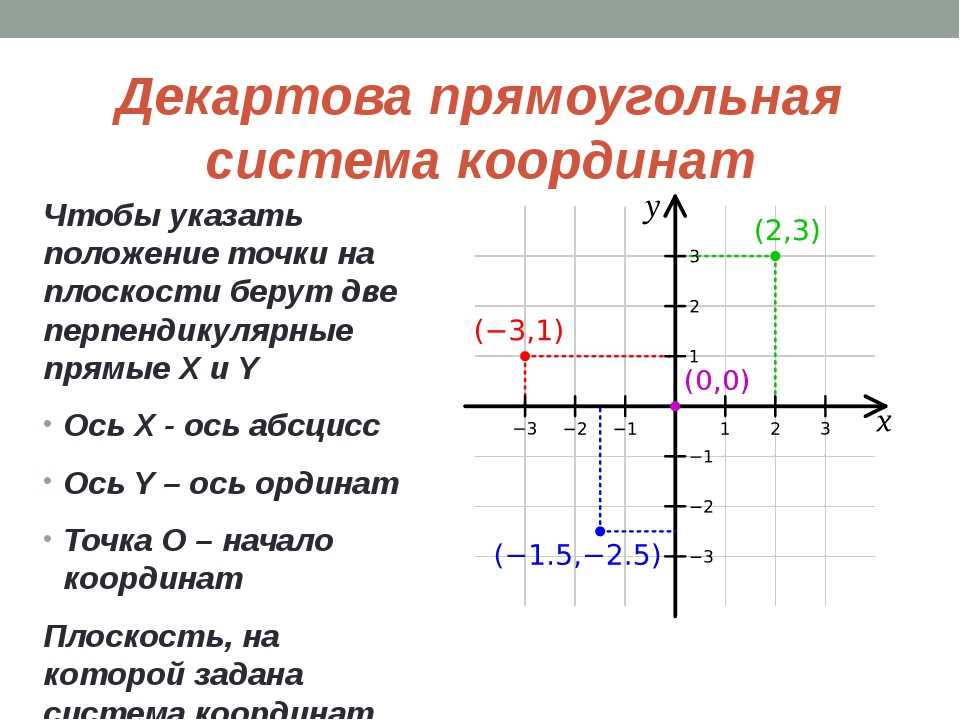

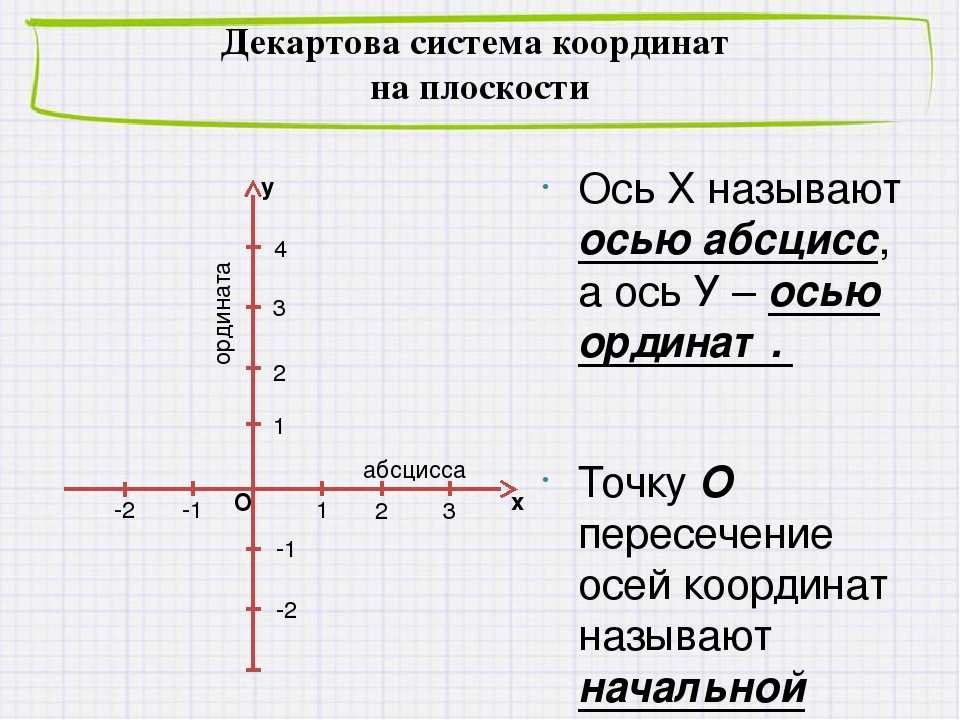

A two-dimensional coordinate reference system is commonly defined by two axes.
At right angles to each other, they form a so called XY-plane (see
Рис. 8.10 on the left side). The horizontal axis is normally labelled
X, and the vertical axis is normally labelled Y. In a three-dimensional
coordinate reference system, another axis, normally labelled Z, is added. It
is also at right angles to the X and Y axes. The Z axis provides the
third dimension of space (see Рис. 8.10 on the right side). Every
point that is expressed in spherical coordinates can be expressed as an X Y Z
coordinate.

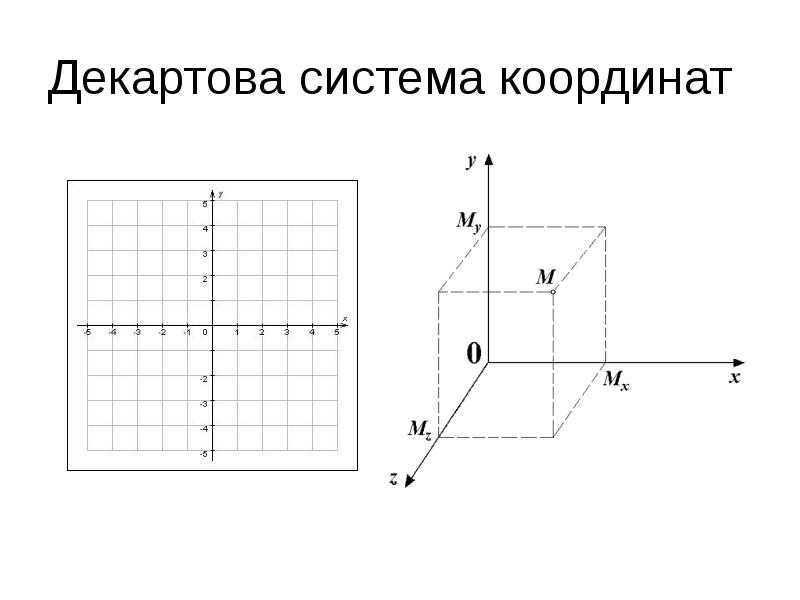

Рис. 8.10 Двух и трёхмерные системы координат.

Системы координат проекций в южном полушарии (к югу от экватора) берут начало от экватора и начального меридиана. Это значит, что значения по оси Y увеличиваются к югу, а значения по оси X увеличиваются на Запад. В северном полушарии (к северу от экватора) началом служат также экватор и начальный меридиан. Однако, теперь значения по оси Y увеличиваются на Север, а значения по оси X увеличиваются на Восток. Далее будет описана часто используемая система координат, называемая Универсальная поперечная проекция Меркатора (Universal Transverse Mercator, UTM).

8.6. Универсальная поперечная проекция Меркатора (UTM)

The Universal Transverse Mercator (UTM) coordinate reference system has its origin
on the equator at a specific Longitude. Now the Y-values increase
southwards and the X-values increase to the West. The UTM CRS is a global map
projection. This means, it is generally used all over the world. But as already
described in the section „accuracy of map projections“ above, the larger the area
(for example South Africa) the more distortion of angular conformity, distance
and area occur. To avoid too much distortion, the world is divided into 60 equal
zones that are all 6 degrees wide in longitude from East to West. The UTM
zones are numbered 1 to 60, starting at the antimeridian
(zone 1 at 180 degrees West longitude) and progressing East back to the
antemeridian (zone 60 at 180 degrees East longitude) as shown
in Рис. 8.11.

Рис. 8.11 Зоны Универсальной поперечной проекции Меркатора. Для Южной Африки используются зоны UTM: 33S, 34S, 35S, и 36S.

As you can see in Рис. 8.11 and Рис. 8.12, South Africa is
covered by four UTM zones to minimize distortion. The zones are called
UTM 33S, UTM 34S, UTM 35S and UTM 36S. The S after the zone
means that the UTM zones are located south of the equator.

Рис. 8.12 Зоны UTM 33S, 34S, 35S и 36S с центральными меридианами используются для высокоточного проецирования территории Южной Африки. Красный крест показывает Зону интереса (Area of Interest — AOI).

Say, for example, that we want to define a two-dimensional coordinate within the
Area of Interest (AOI) marked with a red cross in Рис. 8.12. You can
see, that the area is located within the UTM zone 35S. This means, to minimize
distortion and to get accurate analysis results, we should use UTM zone 35S
as the coordinate reference system.

The position of a coordinate in UTM south of the equator must be indicated with
the zone number (35) and with its northing (Y) value and easting (X)
value in meters. The northing value is the distance of the position from
the equator in meters. The easting value is the distance from the
central meridian (longitude) of the used UTM zone. For UTM zone 35S it is
27 degrees East as shown in Рис. 8.12. Furthermore, because we
are south of the equator and negative values are not allowed in the UTM coordinate
reference system, we have to add a so called false northing value of
10,000,000 m to the northing (Y) value and a false easting value of 500,000 m to
the easting (X) value. This sounds difficult, so, we will do an example that
shows you how to find the correct UTM 35S coordinate for the Area of
Interest.

8.6.1. The northing (Y) value

The place we are looking for is 3,550,000 meters south of the equator, so the
northing (Y) value gets a negative sign and is -3,550,000 m. According to
the UTM definitions we have to add a false northing value of 10,000,000 m.
This means the northing (Y) value of our coordinate is 6,450,000 m (-3,550,000 m
+ 10,000,000 m).

8.6.2. The easting (X) value

First we have to find the central meridian (longitude) for the UTM zone
35S. As we can see in Рис. 8.12 it is 27 degrees East. The place
we are looking for is 85,000 meters West from the central meridian. Just like
the northing value, the easting (X) value gets a negative sign, giving a result
of -85,000 m. According to the UTM definitions we have to add a false
easting value of 500,000 m. This means the easting (X) value of our coordinate
is 415,000 m (-85,000 m + 500,000 m). Finally, we have to add the zone number
to the easting value to get the correct value.

В результате, координаты нашей Точки интереса, в значениях системы координат UTM зона 35S будут выглядеть следующим образом: 35 415,000 м В / 6,450,000 м С. В некоторых ГИС, когда правильно указана проекция UTM зона 35S и единицы измерения в метрах, номер зоны можно убрать и записать пару координат в более простом виде 415,000 6,450,000.

8.7. Перепроецирование «на лету»

Как вы, вероятно, может себе представить, возможна ситуация когда данные, которые вы хотите использовать в ГИС, спроецированы в различных системах координат. Например, у вас может быть векторный слой границ Южной Африки в UTM 35S и другой векторный слой с информацией о замерах объема осадков, в географической системе координат WGS 84. В ГИС эти два векторных слоя отобразятся в совершенно разных местах окна карты, потому что они имеют разные проекции.

To solve this problem, many GIS include a functionality called on-the-fly
projection. It means, that you can define a certain projection when you start
the GIS and all layers that you then load, no matter what coordinate reference
system they have, will be automatically displayed in the projection you defined.
This functionality allows you to overlay layers within the map window of your
GIS, even though they may be in different reference systems.
In QGIS, this functionality is applied by default.

8.8. Частые ошибки / о чем стоит помнить

Тема картографическая проекция очень сложная и даже профессионалы-географы, геодезисты зачастую испытывают сложности с правильным определением проекций карт и систем координат. Обычно, если работаете в ГИС, у вас уже есть спроецированные данные для начала работы. В большинстве случаев, эти данные будут перепроецироваться в определённую систему координат, поэтому не возникнет необходимости создавать новую систему координат или вручную перепроецировать данные в другую систему координат. Тем не менее, всегда полезно знать что такое проекция карты и система координат.

8.9. Что мы узнали?

Подведём итоги:

• Проекция карты изображает поверхность Земли на двухмерном, плоском листе бумаги или экране компьютера.

• Существую мировые проекции карт, но большинство проекций созданы и оптимизированы для проецирования малых площадей поверхности Земли.

• Картографические проекции никогда абсолютно точно не передают сферическую поверхность Земли. Существуют искажения углов, длин и площадей. Невозможно одновременно корректно отображать все эти характеристики с помощью проекции карты.

• Система координат (CRS) определяет, с помощью координат, каким образом двухмерная,спроецированная карта соотносится с реальной местностью на поверхности Земли.

• Существуют два различных типа систем координат: Географические системы координат и Системы координат проекций.

• Перепроецирование «на лету» — функция ГИС, которая позволяет совмещать слои, даже если они имеют различные системы координат.

8.10. Попробуйте сами!

Вот некоторые идеи для заданий:

1. Start QGIS

2. In Project ► Properties… ► CRS check No
   projection (or unknown/non-Earth projection)

3. Load two layers of the same area but with different projections

4. Let your pupils find the coordinates of several places on the two layers.
   You can show them that it is not possible to overlay the two layers.

5. Then define the coordinate reference system as Geographic/WGS 84 inside the
   Project Properties dialog

6. Load the two layers of the same area again and let your pupils see how
   setting a CRS for the project (hence, enabling «on-the-fly» projection)
   works.

7. You can open the Project Properties dialog in QGIS and show your
   pupils the many different Coordinate Reference Systems so they get an idea of
   the complexity of this topic. You can select different CRSs to display the
   same layer in different projections.

8.11. Стоит учесть

If you don’t have a computer available, you can show your pupils the principles
of the three map projection families. Get a globe and paper and demonstrate how
cylindrical, conical and planar projections work in general. With the help of a
transparency sheet you can draw a two-dimensional coordinate reference system
showing X axes and Y axes. Then, let your pupils define coordinates (X and Y
values) for different places.

8.12. Дополнительная литература

Книги:

• Chang, Kang-Tsung (2006). Introduction to Geographic Information Systems. 3rd
  Edition. McGraw Hill. ISBN: 0070658986

• DeMers, Michael N. (2005). Fundamentals of Geographic Information Systems. 3rd
  Edition. Wiley. ISBN: 9814126195

• Galati, Stephen R. (2006): Geographic Information Systems Demystified. Artech
  House Inc. ISBN: 158053533X

Веб-сайты:

• https://foote.geography.uconn.edu/gcraft/notes/mapproj/mapproj_f.html

• http://geology.isu.edu/wapi/geostac/Field_Exercise/topomaps/index.htm

Работа с проекциями в QGIS подробно описана в Руководстве пользователя QGIS.

8.13. Что дальше?

Следующий раздел посвящен созданию карт.

Идентификация неизвестной системы координат — ArcMap

Информация о системе координат обычно получается из источника данных, но не всегда, как в случае с устаревшими данными. Описанная ниже методика помогает определить правильную систему координат. Если система координат неизвестна, вы получите следующее предупреждающее сообщение при попытке добавить слой в ArcMap: В следующих добавленных вами источниках данных отсутствует информация о пространственной привязке. Эти данные можно нарисовать в ArcMap, но нельзя спроецировать.

Термин система координат может относиться к данным, выраженным в десятичных градусах, или системе координат проекции, выраженной в метрах или футах. Термин проекция, или PRJ, является более старым термином, который также используется, но он не такой точный.

Если источник данных имеет определенную систему координат, ArcMap может на лету проецировать его в другую систему координат. Если данные не имеют определенной системы координат, ArcMap не может проецировать их на лету. ArcMap просто нарисует его. Если вы измените систему координат фрейма данных, все слои, имеющие системы координат, будут проецироваться на лету в новую систему координат. Если вы устанавливаете систему координат фрейма данных, и данные с известной системой координат совпадают с неизвестными данными, система координат фрейма данных совпадает с системой координат неизвестных данных.

1. Запустите ArcMap с новой пустой картой и добавьте данные с неизвестной системой координат. Данные не должны иметь определенной системы координат. Для шейп-файлов не должно быть файла PRJ.
2. Щелкните правой кнопкой мыши имя слоя в таблице содержания, щелкните «Свойства», чтобы открыть диалоговое окно «Свойства слоя», выберите вкладку «Источник» и проверьте экстент данных.
   • Узнать о географических системах координат
   • Узнайте о системах координат проекции
3. Если неизвестные данные находятся в пределах США, добавьте сравнительные данные в ArcMap. Вы можете найти сравнительные данные в папке Reference Systems вашей установки ArcGIS. Расположение по умолчанию — C:\Program Files\ArcGIS\Desktop10.0.

   Перейдите в папку Reference Systems и добавьте файл usstpln83. shp.

4. В таблице содержания щелкните правой кнопкой мыши Слои > Свойства, затем щелкните вкладку Система координат.
5. В разделе «Выберите систему координат» разверните «Предопределенные» > «Системы координат проекции» > «Плоскость состояния».
   1. По очереди разверните папки, щелкните файл проекции State Plane, затем нажмите «Применить».

      Может появиться окно предупреждения «Географические системы координат», предупреждающее о том, что географическая система координат слоя не совпадает с географической системой координат фрейма данных. Это может вызвать смещения от нескольких метров до нескольких сотен метров. Географическое преобразование (датум) может уменьшить смещения. Вы можете задать преобразование в этом диалоговом окне или просмотреть информацию о преобразовании:

      1. Нажмите кнопку Преобразования на вкладке Система координат.
      2. Убедитесь, что в раскрывающемся меню Использование был применен соответствующий метод преобразования. Например, используйте NAD_1927_To_NAD_1983_NADCON для перехода между NAD 1927 и NAD 1983 в нижних 48 штатах и ​​используйте соответствующий файл штата или региона для преобразования в эталонную сеть высокой точности (HARN).

      Повторяйте, назначая различные зоны State Plane, пока файл usstpln83.shp не встанет на место и данные с неизвестной системой координат не появятся в правильном месте в правильном состоянии.

      Примечание:

      Дополнительные файлы PRJ для некоторых штатов доступны в папках State Systems, County Systems и National Grids. Если ваши данные находятся в одном из регионов, перечисленных в этих папках, вам также следует протестировать эти файлы PRJ.

   2. Нажмите кнопку «ОК» в диалоговом окне «Свойства фрейма данных».
   3. Проверьте правильность места, увеличив масштаб слоя и используя инструмент «Идентификация» для состояния, в котором рисуются данные.

Если после проверки параметров State Plane данные не совпадают, выполните те же шаги, что и выше, используя файлы UTM PRJ.

6. Разверните папку UTM.
7. Одну за другой разверните папки, щелкните файл проекции UTM, затем нажмите «Применить», как описано выше, чтобы определить проекцию State Plane.

   Вам будет полезно сначала определить, в какой зоне UTM должны находиться ваши данные. Чтобы найти карту зон UTM, выполните поиск карты зон UTM в Интернете. Одной из ссылок является карта UTM Grid Zones в Википедии.

   Координаты в метрах UTM в датуме NAD 1983 и координаты той же точки в датуме WGS 1984 в континентальной части США находятся в пределах полуметра друг от друга.

   Данные в системе координат UTM, привязанные к системе отсчета NAD 1983, находятся приблизительно на 200 метров севернее тех же данных, которые относятся к системе отсчета NAD 1927. Может быть небольшое смещение на восток или на запад между данными по этим двум системам отсчета, но примерно 200-метровая разница в направлении на север является диагностической.

   Разница в 200 метров сравнительно небольшая; поэтому важно, чтобы вы использовали точные данные сравнения, чтобы определить, является ли правильным датумом NAD 1927 или NAD 1983 для данных в проекции UTM.

8. Когда будет найдена правильная система координат, запишите ее местоположение и имя, чтобы можно было определить систему координат данных с помощью инструмента «Определить проекцию».

   Когда система координат будет идентифицирована и определена, данные будут выровнены в ArcMap с другими данными, добавленными в сеанс ArcMap, при условии, что было указано правильное преобразование ИГД.

   Если вышеуказанные шаги не приводят к выравниванию данных в ArcMap, данные находятся в пользовательской системе координат. Вы можете продолжить исследование, используя те же методы тестирования, и изучить другие файлы PRJ. Но вам, скорее всего, придется провести дополнительные исследования ваших данных, чтобы определить правильную систему координат.

Есть ли инструмент для определения системы координат по координате точки?

спросил
5 лет, 5 месяцев назад

Изменено
5 лет, 5 месяцев назад

Просмотрено
2к раз

У меня есть точки ограничивающей рамки внизу;

-20037508. 34, -20037508.34, 20037508.34, 20037508.34

Давайте подумаем об инструменте, который дает одну из этих точек в качестве входных данных и возвращает подходящую систему координат/проекцию. Есть ли какой-нибудь инструмент для выполнения этой работы?

«-20037508.34» —> Инструмент -> ED50

Кстати что за проекция координат показана выше?

• система координат
• инструменты

3

Хотите улучшить этот пост? Предоставьте подробные ответы на этот вопрос, включая цитаты и объяснение того, почему ваш ответ правильный. Ответы без достаточной детализации могут быть отредактированы или удалены.

Даже если это французский сайт, я думаю, это может быть интересно:

https://projection.dogeo.fr/coords-to-points

Этот сайт позволяет получить координаты точки или найти точку, когда у нас есть ее координаты.
