Как измерить сопротивление провода: Как измерить сопротивление мультиметром: инструкции, фото, видео

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

Измерение сопротивления изоляции мегаомметром

Как пользоваться мегаомметром, измерение сопротивления изоляции мегаомметром

Все мегаомметры в каталоге. Мегаомметр прибор для измерения сопротивления изоляции кабеля, изоляцию обмотки двигателя, диэлектрических материалов приборов. Современные мегаомметры позволяют вычеслять сразу коэффициент абсорбции и поляризации. Коэффициент абсорбции показывает степень увлажнения изоляции кабелей, трансформаторов, электродвигателей. Коэффициент поляризации показывает степень старения изоляции.  Работа мегаомметра основана на измерении протекающего тока, при подаче стабильного высокого напряжения. У цифровых мегаомметров переключение диапазонов и определение единиц измерения производятся автоматически. Мегаомметры с испытательным напряжение которое создает ШИМ преобразователь не могут измерять сопротивления изоляции обмоток двигателя, цепи с высокой индуктивностью, например промышленный магнит.

При коэффициенте поляризации менее 1 изоляция проводника изношенная необходимо заменить, при значении от 1 до 2 проводник изношенный, но эксплуатация возможна. При значении более 2 эксплуатация проводника разрешена. Коэффициент абсорбции вычисляется измерением скорости заряда абсорбционной емкости изоляции при приложении испытательного напряжения. Если коэффициент абсорбции меньше 1,3 изоляция считается неудовлетворительной, необходимо сушить изоляцию.

Для работы с мегаомметром необходимо:

1. выбрать испытательное напряжение в настройках прибора, чем больше испытательное напряжение чем больше максимальное значение сопротивления;
2. выбрать время измерения.  Из-за нестабильности сопротивления требуется проводить измерения не менее 1 минуты.

Клемму «минус», «GUARD», «0 V» необходимо подключать к тому проводнику, который заземлен. Измерения рекомендуется проводить дважды со сменной полярности испытательного напряжения для получения среднего результата. Полярность испытательного напряжения указана на гнёздах мегаомметра. Результаты измерений может выглядеть как на картинке ниже. Минимальное сопротивления изоляции проводки для бытовой сети 0,5 МОм, а для промышленной сети и производственного оборудования 1 МОм.

Для измерения сопротивления изоляции двухжильного кабеля необходимо клеммы плюс и минус мегаомметра подсоединить к проводникам. Если кабель одножильный тогда клеммы плюс и минус мегаомметра подключают к проводнику и экрану соответственно. При измерении сопротивления более 10 ГОм необходимо использовать экранированный измерительный кабель, экран измерительного кабеля подключается в соответствующее гнездо.

Если изоляция кабеля загрязненная и при больших значения сопротивления изоляции более 10 ГОм, для исключения влияния поверхностных токов утечки необходимо использовать схему подключения с тремя измерительными кабелями. Или экраннированным кабелем как у мегаомметра Е6-32, в комплекте не поставляется. К изоляции одного из проводников необходимо намотать колечко из фольги, обжать крокодилом и подключить крокодил к клемме заземления мегаомметра. При измерении сопротивления изоляции обмотки трансформатора, для исключения влияния поверхностных токов утечки так же необходимо использовать схему подключения с тремя измерительными кабелями. Клемма заземления в данном случае подключается к сердечнику трансформатора.

Нормы сопротивления изоляции. Измерения необходимо производить при нормальных климатических условиях при температуре 25±10 °С и влажности воздуха не более 80%. Если в кабеле провода без экрана, то сопротивление изоляции измереяется между жилами проводов. Если провода с экраном в виде оплетки или фольги, то тогда сопротивление изоляции измеряется между жилой и экраном. Испытания проводят при отключеных электроустановках.

Все мегаомметры в каталоге.

Как измерить сопротивление | Hioki

Хотите узнать об измерении сопротивления? Основные методы измерения сопротивления, меры предосторожности и сопутствующая информация

Обзор

Электрическое сопротивление играет чрезвычайно важную роль в схемах электронных устройств. Такие устройства могут выйти из строя, если сопротивление в их цепях отклоняется от должного уровня. Однако электричества не видно. Для проверки правильности сопротивления цепи необходим специальный измерительный прибор.

Для измерения сопротивления необходим такой прибор, как тестер, но как выполняется такое измерение? На этой странице подробно описано, как можно использовать тестер или мультиметр для измерения сопротивления.

Как измеряется сопротивление?

Сопротивление измеряется с помощью такого прибора, как аналоговый или цифровой мультиметр. Оба типа приборов могут измерять не только сопротивление, но и ток, напряжение и другие параметры, поэтому их можно использовать в самых разных ситуациях.

Однако измерение сопротивления не включает измерение самого значения сопротивления цепи. Вместо этого сопротивление рассчитывается путем измерения тока и напряжения, приложенных к цепи. Когда ток подается на измеряемую цепь, в цепи (сопротивлении) появляется напряжение (точнее, падение напряжения). Сопротивление можно рассчитать, измерив ток и напряжение по закону Ома.

В результате можно определить значение сопротивления цепи, если известны измеренные значения тока и напряжения. Аналоговые мультиметры и цифровые мультиметры используют принцип измерения закона Ома для измерения сопротивления.

Измерение сопротивления аналоговым тестером

При измерении сопротивления аналоговым мультиметром отключите питание измеряемой цепи. Подключите красный щуп к положительному входному разъему с отметкой «+», а черный щуп — к входному разъему COM. Переключите прибор в режим Ω и установите кнопку диапазона в соответствии с ожидаемым сопротивлением цепи.

Закоротите черный и красный контрольные контакты и установите стрелку на 0 Ом с помощью ручки регулировки 0 Ом. Затем поместите красный и черный контрольные штырьки в контакт с обоими концами измеряемой цепи и считайте значение, показанное измерителем.

Имейте в виду, что подача напряжения на измерительные провода, когда прибор находится в режиме сопротивления, может повредить тестер. Кроме того, если вы не можете выполнить коррекцию 0 Ом, батарея аналогового мультиметра может быть разряжена. Если вы столкнулись с этой проблемой, проверьте напряжение батареи.

Всегда выполняйте настройку нуля при измерении сопротивления.
(механическая и электрическая установка нуля)
Ситуации, в которых подается напряжение, опасны, поэтому разделение имеет решающее значение.

Измерение сопротивления цифровым мультиметром

В целом сопротивление измеряется цифровым мультиметром так же, как и аналоговым мультиметром, и это очень простой процесс. Единственное отличие состоит в том, что значение указывается в цифровом виде, а не аналоговой стрелкой; в остальном основной метод в основном такой же. Однако цифровые мультиметры поддерживают два метода измерения:

В большинстве случаев при измерении сопротивления цифровым мультиметром используется метод измерения с двумя клеммами. В этом методе применяется постоянный ток и измеряется значение сопротивления с помощью вольтметра прибора. Этот метод такой же, как и в аналоговых мультиметрах. Однако недостатком двухполюсного измерения является получение значений сопротивления, которые включают проводку между прибором и измеряемой цепью.

Чтобы свести к минимуму влияние этого дополнительного сопротивления, измерительные провода закорачивают перед измерением, чтобы скорректировать значение сопротивления до нуля. Однако этот метод не может полностью устранить последствия. Для устранения этого недостатка было создано четырехтерминальное измерение. Четырехконтактное измерение использует четыре измерительных провода и отдельные цепи вольтметра и амперметра.

Существуют различные типы сопротивления, включая сопротивление проводов, реле и разъемов, а также внутреннее сопротивление батарей, поэтому важно использовать правильный прибор для выполнения поставленной задачи измерения. Покупая инструмент, выберите тот, который подходит для ваших целей.

Источники погрешности при измерении сопротивления

Сопротивление проводки измерительных проводов не является единственным фактором, влияющим на результаты измерения значения сопротивления. Также в игру вступают следующие факторы:

• Электродвижущая сила
• Тепловой шум
• Ток утечки
• Диэлектрическая абсорбция
• Шум трения
• Внешний шум
• Измерители температуры, влажности и ветра
  для уменьшения влияние температуры и других факторов, например, путем считывания разницы между температурным датчиком, подключенным к измерителю, и эталонной температурой и соответствующей корректировки значений сопротивления. Если измеренные значения сопротивления демонстрируют нестабильность, вам необходимо оценить, какие факторы влияют на измерение, и принять меры для их устранения.

  Rt = Rt0 × { 1 + αt0 × (t — t0) }

  Rt：Фактически протестированное сопротивление [Ом]
  Rt0：Компенсированное сопротивление [Ом]
  t0：Опорная температура [°C]
  t：Текущая температура окружающей среды [°C]
  αt0：Температурный коэффициент при t0

  Используя измеритель сопротивления с температурной компенсацией, вы можете автоматически фиксировать значение сопротивления, преобразованное в температуру.

  Используйте четырехконтактный измеритель сопротивления для более точного измерения низкого сопротивления.

  Аналоговые мультиметры и цифровые мультиметры используют закон Ома для расчета сопротивления на основе тока и напряжения, а не измерения самого сопротивления. Оба типа инструментов используются одинаково. Цифровые приборы обеспечивают такие функции, как измерение с четырьмя клеммами для большей точности.

  На значения сопротивления влияют различные внешние воздействия. Если результаты измерения демонстрируют нестабильность, необходимо определить причину и принять меры для ее устранения.

  Области применения

  Как использовать

  Сопутствующие товары

  • Измеритель сопротивления RM3544
  • Измеритель сопротивления RM3548
  • Измеритель сопротивления　RM3545

    4

    0 HiT 0023 Battery HiTester　BT3562A

    Как пользоваться мультиметром, часть 3 : Измерение сопротивления и проверка непрерывности

    На прошлой неделе мы показали вам, как использовать мультиметр для измерения напряжения — или, точнее, для проверки наличия напряжения — что является наиболее распространенной причиной, по которой вы берете мультиметр и щупаете вокруг. в проводке вашего автомобиля. Теперь мы займемся вторым наиболее распространенным применением мультиметра в автомобиле — измерением сопротивления и проверкой непрерывности.

    Как мы обсуждали несколько недель назад, сопротивление — это свойство электрического проводника, противодействующее протеканию тока. В нагрузочном устройстве, таком как электродвигатель или электрическая лампочка, сопротивление — это хорошо, потому что оно на самом деле берет протекающий заряд и превращает его во что-то полезное, например, водяное колесо в реке. Однако в большинстве самих проводов вы хотите, чтобы сопротивление было как можно медленнее, чтобы ток мог течь через него, не мешая ему.

    При этом, когда мы говорим об измерении сопротивления с помощью измерителя, мы измеряем не динамическое сопротивление цепи; это статическое сопротивление части цепи.

    Позвольте мне сказать это снова по-другому. Когда цепь находится под напряжением, напряжение, приложенное к цепи, вместе с общим сопротивлением всех компонентов в цепи вызывает протекание определенного количества тока. Вы можете измерить напряжение и ток в цепи под напряжением и использовать эти цифры для расчета сопротивления (закон Ома), но на самом деле вы не можете измерить сопротивление цепи под напряжением. По ряду причин нужно отключить питание и измерить сопротивление отдельных отрезков цепи. Или, если использовать формулировку, которую мы предложили на прошлой неделе, измерение сопротивления проводится с цепью без питания , в серии с частью цепи.

    И, действительно, большую часть времени нас не интересует само значение сопротивления. Вместо этого мы обычно заинтересованы в проверке преемственности. (Есть исключения, такие как проверка датчика температуры, сопротивление которого зависит от температуры, или проверка правильного сопротивления катушки или балластного резистора.)

    Так в чем же разница между сопротивлением и непрерывностью? Подумайте об этом так: Непрерывность — это бинарная версия сопротивления. Если сопротивление объекта, который мы тестируем, — провода, в котором мы хотим убедиться, что он не поврежден, соединения, в котором мы хотим убедиться, действительно замыкается на землю, переключателя, который мы хотим проверить, работает, — низкое (например, менее 1 Ом), мы говорим, что он имеет непрерывность.

    Хорошо, давайте измерим сопротивление.

    Настройка мультиметра для измерения сопротивления . Существует три шага настройки:

    1. Вставьте черный щуп в гнездо с надписью «COM» для «общего», что означает, что он общий для всех измерений. Как только он появится, его никогда не нужно будет перемещать.
    2. Вставьте красный щуп в гнездо, помеченное греческим символом омега (Ω) для обозначения сопротивления. Почти наверняка это тот же разъем с буквой V для напряжения. Это означает, что вы можете оставить выводы пробников в одних и тех же разъемах для измерения напряжения и сопротивления. Вам нужно только изменить разъем, к которому подключается провод считывающего датчика, если вам нужно измерить ток.
    3. Поверните большую поворотную ручку на значение сопротивления, обозначенное символом омега (Ω). Если у вас нет измерителя с автоматическим выбором диапазона, выберите наиболее чувствительную настройку сопротивления. Это действительно не будет иметь большого значения, если вы просто ищете преемственность. Измеритель должен сказать «OL», что означает «превышение предела», что означает, что, когда кончики датчиков не соприкасаются, сопротивление бесконечно.


    Мультиметр, предназначенный для измерения сопротивления (красный щуп в гнезде «VΩ», поворотный регулятор повернут на настройку сопротивления)

    Настройка звукового сигнала . Если вы проверяете непрерывность (а вы почти всегда это делаете), «звуковой сигнал» очень удобен, так как он позволяет вам проверять, даже не глядя на измеритель. Способ включения варьируется от метра к метру. На некоторых измерителях это отдельная настройка на поворотном диске. На других, например на моем стареньком Fluke 85, это кнопка над циферблатом с символом, который выглядит примерно как усиливающиеся звуковые волны или мегафон.


    Настройка звукового сигнала непрерывности (красный прямоугольник) зависит от метража. В данном случае это кнопка 9.0152

    Проверить счетчик . Теперь коснитесь кончиков зондов вместе. Показание сопротивления должно упасть с «OL» почти до нуля (что означает менее одного ома), и должен прозвучать звуковой сигнал. Это то, что вы должны увидеть, когда поместите щупы на что-то, что имеет непрерывность, например, неповрежденный провод или замкнутый переключатель.


    Показание менее одного Ома, указывающее на непрерывность

    Выключите питание! Измерение сопротивления должно выполняться при выключенном питании. То, как измеритель измеряет сопротивление, заключается в том, что он пропускает небольшой ток через щупы и измеряет результирующее напряжение. Показания сопротивления бессмысленны, если на измеряемом объекте уже есть напряжение.

    Изолируйте объект, сопротивление или непрерывность которого вы хотите проверить . Например, если вы измеряете сопротивление между клеммами «+» и «-» на катушке, сначала отсоедините от них все провода. Таким образом, вы можете быть уверены, что проверяете сопротивление катушки, а не проводов, проходящих через остальную часть автомобиля, которые могут быть подключены к другим устройствам и к земле. Если вы проверяете непрерывность между клеммой на устройстве и землей, рекомендуется отсоединить провод от устройства и подключить мультиметр к отсоединенному проводу. Кроме того, таким образом, если цепь фактически включается без вашего ведома, отсоединение провода разрывает цепь и гарантирует, что вы получите правильное значение сопротивления.

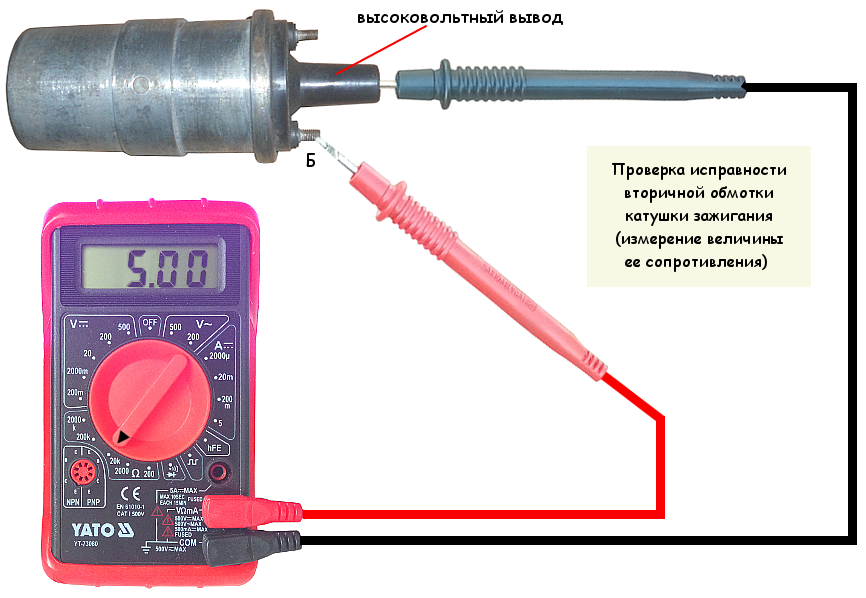

    Вот несколько конкретных примеров. Первый — тот, который мы только что упомянули: проверка сопротивления катушки зажигания. Обратите внимание, что мы удалили провода, чтобы убедиться, что мы не получаем ложных показаний от остальной проводки в автомобиле.


    Сопротивление этой катушки зажигания составляет 1,3 Ом

    Далее мы проверяем, что провод заземления к фаре действительно является заземлением (что он действительно подключен к кузову автомобиля, а затем оттуда к аккумулятора), используя красный щуп для проверки провода заземления на разъеме фары и подключив черный щуп к отрицательной клемме аккумулятора. Показания менее одного Ома и звуковой сигнал указывают на непрерывность цепи на землю.


    Проверка непрерывности заземления

    Наконец, мы используем мультиметр, чтобы проверить, действительно ли работает выключатель, проверив, что в положении «выключено» сопротивление бесконечно:

    », есть непрерывность (сопротивление менее одного Ома и звуковой сигнал):

    Теперь вы можете удивиться, узнав, что только потому, что измеритель проверяет непрерывность, это не означает, что провод или переключатель способный пропускать ток, достаточный для работы цепи. Мы узнаем об этом на следующей неделе, когда будем говорить об измерении тока.
