Автоматический выключатель УЗО IEK ВД1-63 2Р 100А 30мА в Южно-Сахалинске за 284.97 руб. в наличии

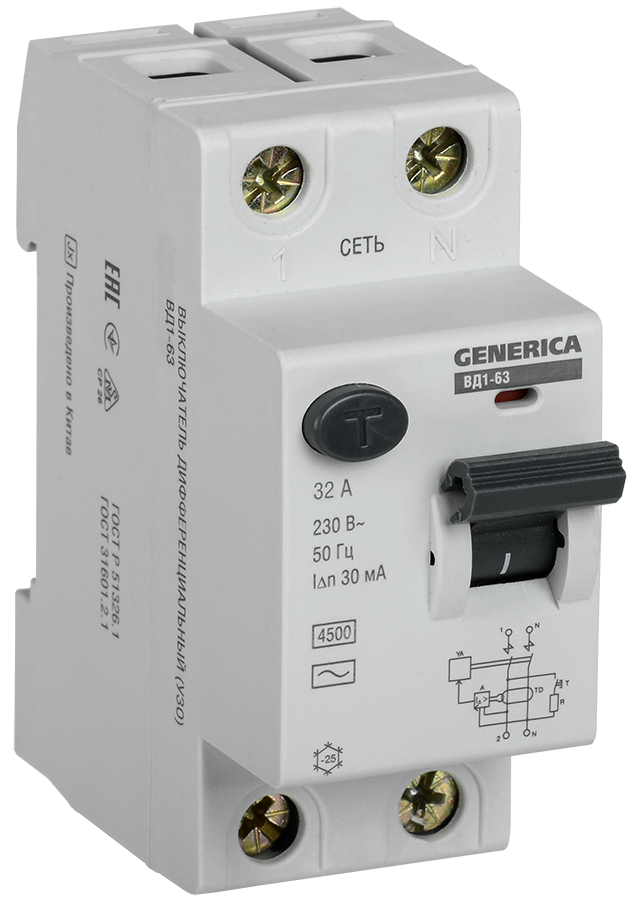

Автоматический выключатель УЗО IEK ВД1-63 – электромеханическое устройство, не имеющее собственного потребления электроэнергии. Он сохраняет работоспособность, т. е. осуществляет защиту от электропоражений и возгораний при любых колебаниях напряжения в сети и даже при обрыве нулевого рабочего проводника. Предусмотрено двух- и четырехполюсное исполнение. Монтаж производят на 35 мм монтажную DIN- рейку.

Выключатель дифференциальный ВД 1-63 (УЗО) предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции (уставка – 10 мА, 30 мА, 100 мА). Единственная защита человека от поражения электрическим током при прямом однофазном прикосновении к токоведущим частям электроустановки. Выключатели с уставкой срабатывания 300 мА и 500 мА предназначены для предотвращения возгорания и пожаров вследствие протекания токов утечки на землю. При использовании выключателя ВД1-63 необходимо последовательно с ним включать автоматический выключатель ВА 47-29 или ВА 47- 100 (аналогичного или меньшего номинала), так как функционально выключатель ВД 1-63 не предусматривает защиты от сверхтока (короткого замыкания и перегрузки).

1. Корпус из термостойкой ABS-пластмассы.

2. Присоединительные зажимы с насечкой для надежной фиксации внешних проводников.

3. Механизм управления.

4. Электромеханический расцепитель.

5. Кнопка “Тест”.

6. Датчик-трансформатор.

7. Посадочное место на 35-мм монтажную DIN- рейку.

Технические характеристики:

Соответствуют стандартам	ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02
Номинальное напряжение частотой 50 Гц, В	230
Номинальный ток I_n, А	100
Номинальный отключающий дифференциальный ток I_D_n,мА	30
Номинальный условный дифференциальный ток короткого замыкания I_D_с, А	4500
Рабочая характеристика при наличии дифференциального тока	АС
Время отключения при номинальном дифференциальном токе, мс	£40
Число полюсов	2
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	4000
Механическая износостойкость, циклов В-О, не менее	10000
Максимальное сечение присоединяемых проводов, мм²	35
Наличие драгоценных металлов (серебро), г/полюс	0,6-2,0
Масса, кг	0,2
Диапазон рабочих температур, °С	-25 — +40

Механизм действия:

При протекании по силовым проводам тока нагрузки, в магнитопроводе дифференциального трансформатора датчика-трансформатора создаются равные, противоположно направленные и взаимно компенсирующие друг друга магнитные потоки. Во вторичной обмотке трансформатора напряжения нет, якорь расцепителя притянут магнитом, механизм управления взведен. При появлении дифференциального тока (тока утечки) на заземленные элементы через поврежденную изоляцию токоведущих частей или через тело прикоснувшегося человека, равенство магнитных потоков в магнитопроводе датчика нарушается. Если значение дифференциального тока окажется достаточным для создания (с помощью катушки расцепителя) магнитного потока в ярме, который уравновесит удерживающий поток «блокирующего» магнита (уставка срабатывания I∆n), возвратная пружина оторвет якорь от ярма и через подвижный шток ударит по поворотному элементу. Произойдет сброс механизма управления, выключатель отключится даже если оператор удерживает рукоятку управления во взведенном положении.

Преимущества автоматических выключателей УЗО IEK ВД1-63 :

Электромеханическая схема без электронных компонентов.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от –25 °С до +40 °С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки «Тест» для проверки работоспособности устройства и правильности подключения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Автоматический выключатель УЗО IEK ВД1-63 2Р 100А 30мА в Санкт-Петербурге за 284.97 руб. в наличии

1. Корпус из термостойкой ABS-пластмассы.

2. Присоединительные зажимы с насечкой для надежной фиксации внешних проводников.

3. Механизм управления.

4. Электромеханический расцепитель.

5. Кнопка “Тест”.

6. Датчик-трансформатор.

7. Посадочное место на 35-мм монтажную DIN- рейку.

Технические характеристики:

Соответствуют стандартам	ГОСТ Р 51326.1-99, ТУ 3421-033-18461115-02
Номинальное напряжение частотой 50 Гц, В	230
Номинальный ток I_n, А	100
Номинальный отключающий дифференциальный ток I_D_n,мА	30
Номинальный условный дифференциальный ток короткого замыкания I_D_с, А	4500
Рабочая характеристика при наличии дифференциального тока	АС
Время отключения при номинальном дифференциальном токе, мс	£40
Число полюсов	2
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP 20
Электрическая износостойкость, циклов В-О, не менее	4000
Механическая износостойкость, циклов В-О, не менее	10000
Максимальное сечение присоединяемых проводов, мм²	35
Наличие драгоценных металлов (серебро), г/полюс	0,6-2,0
Масса, кг	0,2
Диапазон рабочих температур, °С	-25 — +40

Механизм действия:

Преимущества автоматических выключателей УЗО IEK ВД1-63 :

Электромеханическая схема без электронных компонентов.
Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям.
Независимый индикатор положения контактов.
Широкий диапазон рабочих температур от –25 °С до +40 °С.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Наличие кнопки «Тест» для проверки работоспособности устройства и правильности подключения.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Условный ток короткого замыкания 4,5кА.

Сравнение конструкций автоматических выключателей

Для оснащения своих клиентов качественным электрооборудованием электрики должны знать, каким автоматическим выключателям каких фирм следует отдать предпочтение. А чтобы сделать вывод о качестве машины, важно следить за эксплуатационными неисправностями и знать их конструкцию.

Для этого сравнивались конструкции автоматов трех разных фирм: ABB (Германия), IEK (Россия) и E. NEXT (Китай).

Конструктивно все три машины были очень похожи и имели все необходимые элементы, такие как: дугогасительная камера, биметаллическая пластина, катушка. Только присмотревшись, можно было увидеть разницу.

На первом этапе был разобран выключатель ABV производства Германии. Продукция этого производителя считается одной из лучших в мире.

Было заменено около 30 таких устройств в электрощите крупного супермаркета, в связи с их сильным нагревом. Отметим, что эти переключатели проработали около 12 лет. При этом два раза в сутки охрана магазина включала и выключала освещение зала, то есть рубильник включался на номинальную нагрузку.

После вскрытия сразу была видна сгоревшая контактная группа, что по всей вероятности привело к перегреву.

Обратите внимание, что все части машины, начиная с клемм, были покрыты медью.

На втором этапе была разобрана машина IEK пр-во Россия.

Данный агрегат был разобран после первого дня эксплуатации, в связи с тем, что в процессе эксплуатации дал трещину. Интересно, что вторая машина той же фирмы, установленная рядом, тоже лопнула. Объем трески увеличивался с текущей нагрузкой на машину. Выключатель Eaton был установлен в третий раз, а российские выключатели отправились на разборку.

При вскрытии сразу бросается в глаза механизм автоматического взвода, который гораздо проще, чем в первом случае. Но как оказалось проще, не всегда значит лучше. После первого дня работы видна сгоревшая контактная группа. Вероятная причина заключалась в недостаточной силе прижатия подвижного контакта к неподвижному. Кроме того, подвижный и неподвижный контакты выполнены из обычного металла.

На третьем этапе было разобрано Пулемет E.NEXT считается одним из самых недорогих.

Сразу удивило, что, несмотря на низкую стоимость, машина собиралась на 6 заклепках как немецкий аналог. В то время как у российского аппарата было 4 заклепки.

Механизм взвода и контактная группа принципиально ничем не отличались от русского пулемета.

Клеммы всех трех машин были конструктивно идентичны. Но стоит отметить, что в российских и китайских автоматических выключателях очень часто срывается резьба на клеммных винтах. В некоторых случаях винт не имеет резьбы.

Выводы:

1. Исследуемые автоматы всех трех фирм имели все необходимые компоненты современного автоматического выключателя. Значит, они смогут выполнять свои функции.

2. Основным конструктивным недостатком автоматов российского и китайского производства был взводной механизм, который по сути является двухрычажной конструкцией.

Рычаг немецкого автомата легче взводится, однако это не связано с усилием прижима контактной группы.

3. Не менее серьезным недостатком более дешевых машин является то, что их проводники сделаны из обычного металла. Производители не покрывают их меднением, видимо, чтобы не удорожать изделие.

В итоге медь припаяна к стали, что однозначно приводит к переходному сопротивлению.

В немецкой машине подвижный контакт выполнен из чистой меди, а остальные токопроводящие части покрыты медью.

Смотрите также по этой теме: Как выбрать автоматический выключатель для квартиры, дома, гаража
