Графитовый лак своими руками для гальванопластики: Гальванопластика подручными средствами: часть3. Обработка заготовки.

Токопроводящий лак своими руками

Специальный токопроводящий лак предназначен для восстановления и поддержания электропроводимости. В основном его применяют для ремонта проводников и контактных групп пультов ДУ электроники, бытовой техники, проводников и дорожек печатных плат различного назначения, нитей обогрева автостекол и прочих небольших электросистем.

Содержание:

• Токопроводящее средство своими руками
• Рецепт №1
• Рецепт №2
• Рецепт №3
• Рецепт №4

В основе состава этого специального лака – особые мелкозернистые компоненты, после полимеризации которых, на поверхности образуется прочная матовая пленка с хорошей электропроводимостью. Восстановление электропроводимости наступает буквально через 60 минут после лакировки. В последующие 10 часов результат только улучшается вплоть до максимума. Для усиления эффекта можно произвести повторную обработку.

Так как обрабатываемые площади обычно ничтожно малы, для работы потребуется незначительное количество вещества. Поэтому токопроводящие лаки продаются в маленьких герметичных тюбиках и флаконах.

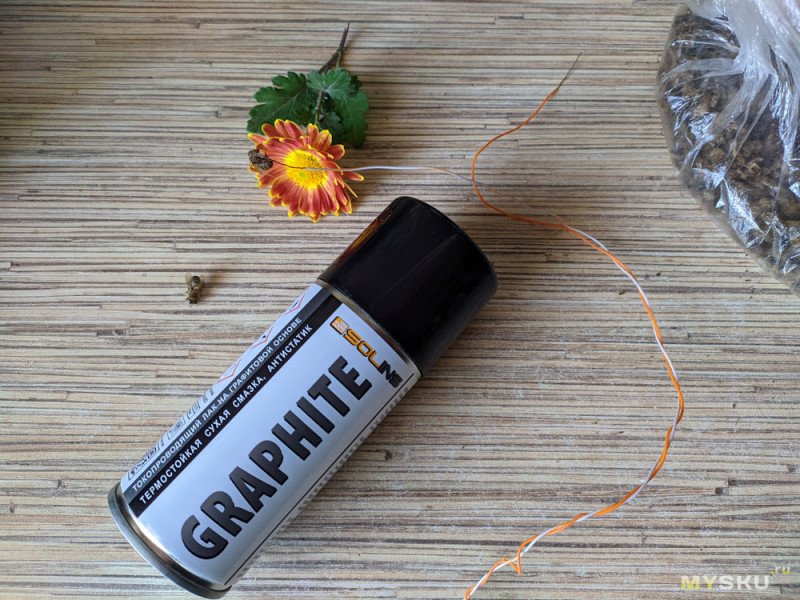

Также встречается продукция в баллончиках – спрей – произведенная на основе графитового порошка. Его применяют для создания токопроводящих поверхностей на пластике, стекле, металле, дереве. Может применяться в качестве смазывающего средства для формирования гладкой, устойчивой к температурам, сухоскользящей поверхности.

Перед работой емкость с лаком нужно хорошенько взболтать. Раствор следует наносить точно, аккуратно, быстро, тонким слоем. Перед обработкой поверхности желательно очистить от пыли и грязи, просушить, обезжирить. После работы клапан (если это спрей) нужно очистить, плотно закрыть крышку.

Внимание: вещество обладает некоторой степенью токсичности и легковоспламеняемое, поэтому обязательно придерживайтесь элементарных правил пожарной безопасности, работайте с реагентами в хорошо проветриваемом помещении.

При желании сделать графитовый лак с высокой электропроводимостью можно и своими руками.

к содержанию ↑

Народные умельцы предлагают несколько рецептов смешивания в домашних условиях такого раствора. Основными компонентами смеси являются порошок графита и серебра, разницу составляют растворители и связующие вещества. Приготовленный по одному из следующих рецептов, лак (клей) поможет решить бытовые проблемы с электропроводимостью устройств.

к содержанию ↑

Рецепт №1

Ингредиенты:

• мелкозернистый графит порошковый – 15 г;
• серебро порошковое – 30 г;
• сополимер винилхлорид-винилацетат – 30 г;
• чистый ацетон – 32 г.

Все компоненты сводим в ступке и тщательно перемешиваем до образования сироповидной жидкости серо-черного оттенка. Переливаем в стеклянную емкость с плотно прилегающей крышечкой. Перед использованием обязательно взбалтываем (перемешиваем). Если использовать чуть меньше растворителя, можно повысить вязкость субстанции. Период высыхания раствора после нанесения – минимум четверть часа.

к содержанию ↑

Рецепт №2

Ингредиенты:

• графит порошковый – 6 г;
• серебро порошковое – 60 г.

В качестве связующих веществ предлагаются два варианта:

1. Нитроцеллюлоза – 4 г; канифоль – 2,5 г; этилацетат (ацетон) – 30 г.
2. Натуральный шеллак – 3 г; денатурат этилового спирта – 31 г.

Сначала в ступке смешиваем порошки, потом добавляем связующие вещества. Доводим все до однородной пастообразной консистенции. Перекладываем в емкость для хранения. Перед использованием хорошенько размешиваем, если требуется снизить вязкость, используем растворитель.

к содержанию ↑

Рецепт №3

В зависимости от механических нагрузок электропроводящих соединений, можно воспользоваться различными подручными средствами. Например, добыть графит из любой пальчиковой батарейки и смешать с цапонлаком. Правда, данное средство имеет слабую адгезию с резиной, поэтому на клавиши пульта управления его лучше не наносить. А вот для восстановления графитовых дорожек на пультах – пожалуйста.

Рецепт №4

Быстро сделать графитовый токопроводящий раствор из подручных материалов можно и так. Правда это будет не совсем уж лак, но токопроводящие свойства смесь получит. Купите самый обычный суперклей и простые карандаши 2М или 4М. С помощью напильника наточите карандашный грифель в объеме, равном объему тюбика с клеем.

Нетронутый тюбик с клеем аккуратно разворачиваем со стороны спайки корпуса. Всыпаем грифельный порошок, и хорошенько перемешиваем зубочисткой до получения однородной массы.

«Запаковываем» тюбик обратно. В дальнейшем пользуемся средством, как обычно суперклеем (через отверстие с насадкой).

Если ваши познания в электронике малы, а с химией в школе были проблемы, не спешите проявить себя в ремонтировании бытовых приборов. Лучше сдать его в мастерскую, где специалист выяснит причины поломки. В том числе проверит, а по необходимости исправит, электропроводимость контактов.

Графитовый лак + Аноды, графит, припой… › Русский металл

Цена: договорная — от объёма, заполните заявку

RUB

Графит представляет собой кристаллическую форму углерода, атомы которого расположены по гексагональной структуре. Он встречается в природе в этой форме и является наиболее стабильной формой углерода. Синтетический графит получают путем нагрева высокоуглеродистых материалов, таких как нефть и каменноугольный пек до температуры в диапазоне от 2500 до 3000°C.

Лаки с графитом имеют широкое распр

Графитовый лак

остранение среди специалистов в области электромонтажа и гальванопластики. Главным качеством графитовых лаков является высокая электропроводность. Классический состав лаков на основе графита включает в себя специфические мелкозернистые компоненты. Полимеризация веществ обуславливает образование плотной матовой пленки, характеризующейся электропроводностью на плоскости, что также обеспечивает экранирование графитовым лаком.

Следует различать графит для гальванизации (порошок специальный) и графитовый лак для гальваников (состав определенный). У нас вы можете купить графитовый лак в виде спрея, производимый на базе высококачественного порошка. Такие поверхности как стекло, пластик, дерево и металл хорошо подходят для использования данного средства. Графитовые лаки используются в качестве смазки для формирования гладкой, термостойкой, сухой скользящей поверхности.

Для уменьшения сопротивления электрического тока при соединениях различных проводников используют токопроводящую графитную мастику для гальванического процесса. Смесь бакелитового лака и графита используют в технологических процессах в качестве грунтовочного материала. У нас возможно приобрести бакелитовые лаки с графитом различной процентовки.

Графитовый токопроводящий лак обладает плотностью — усреднено — 0,88 г/см3. Покрытие графитового лака выдерживается даже при воздействии температуры 300 °C. Термостойкость составляет ±90°C. Расход графитового лака для гальванизации просчитывается исходя из слоя нанесения.

Средство прочно прилипает к обрабатываемым предметам. Набор электропроводности происходит около 60 минут после нанесения наше графитового лака для гальванопластики. И в течение следующих 10 часов значение только повышается до максимума. Для усиления эффекта можно повторно обработать поверхность. В зависимости от толщины наносимого слоя поверхностное сопротивление графита для гальванопластики будет составлять от 1000 до 2000 ом на квадрат. Продукт подходит даже для стекла. Графитовый токопроводящий лак отличается качественной адгезией. Важно чтобы лак содержащий графит для гальванопластики имел минимальное удельное сопротивление, но при высокой концентрации проводящих компонентов адгезионные свойства материалов ослабевают.

Изначально необходимо хорошо встряхнуть банку с графитовым лаком для гальваники, а поверхность необходимо тщательно очистить от загрязнений, обезжирить и высушить. После использования ёмкость необходимо протереть салфеткой и закрыть крышку как можно плотнее. Необходимо помнить, что графитовые лаки характеризуются возгораемостью. Важно помнить и соблюдать технику безопасности. Работать с графитовым лаком для гальванизации лучше в хорошо проветриваемом месте.

Мы можем изготовить лаки на основе графита по вашему индивидуальному ТЗ.

Как сделать электропроводящую графитовую краску

Обзор:

Учащиеся создают и тестируют электропроводящую краску, содержащую графит.

Фон:

Графен и графит представляют собой кристаллические аллотропы углерода, которые также проводят электричество. Графитовый порошок можно смешать со связующим веществом, таким как акриловая глазурь, чтобы получить токопроводящую краску, которую можно использовать в проектах, связанных с солнечными батареями и батареями. Коммерческая версия этого материала известна как проволочный клей, используемый для электрических соединений без пайки. Это хорошая материаловедение, потому что есть много переменных, которые можно изменить, что влияет на проводимость и простоту использования конечного продукта. Также требуется разработать стандартный воспроизводимый метод измерения сопротивления.

Research Connection

Исследователи создают новые проводящие материалы, подобные графену, толщиной всего в несколько атомов. Эти материалы могут использоваться в качестве проводников или полупроводников в цепях. Это дает возможность создавать наноразмерные электронные устройства, которые также являются быстрыми и энергоэффективными. Разрабатываются новые батареи, в которых используются тонкопленочные проводники.

Стандарты NGSS:

сентября

Номер стандарта	Стандартный текст
ССС	Структура и функция
	Планирование и проведение расследований
MS-ETS1-3	Проанализируйте данные тестов, чтобы определить сходства и различия между несколькими проектными решениями, чтобы определить лучшие характеристики каждого из них, которые можно объединить в новое решение, чтобы лучше соответствовать критериям успеха.

Материалы

• Графитовый порошок-
• Жидкость для акриловой глазури
• Контейнер для смешивания
• Мешалка для кофе
• мультиметр

Процедура

• Добавьте 2 чайные ложки графитового порошка в контейнер для смешивания
• Добавьте чайную ложку акриловой глазури
• Тщательно перемешайте до полной однородности
• Накройте крышкой или перелейте в герметичный контейнер.
• Следуйте описанной ниже процедуре тестирования, измените формулу или методы и повторите попытку.

Тестирование

Используйте кисть или палочку для размешивания, чтобы нанести кусок картона, дайте ему высохнуть.

Измерьте сопротивление омметром в диапазоне сотен Ом. Вы должны увидеть, что сопротивление увеличивается с увеличением длины пути проводника. Потренируйтесь делать равномерную линию краски, затем измерьте сопротивление линии в омах на миллиметр. Вы также можете измерить, что большее поперечное сечение проводника имеет меньшее сопротивление. Попробуйте нанести краску тонким слоем на проводник.

Варианты

Поливинилпирролидон (ПВП) представляет собой клей, содержащийся в клеевых стержнях. Его можно растворить в воде для получения и смешать с графитовой краской.

Можно производить повторные измерения сопротивления на разных расстояниях по нарисованной линии, по линиям разной ширины. Нарисуйте результаты, чтобы показать, что сопротивление увеличивается с увеличением длины и уменьшается с увеличением ширины линий.

Попробуйте сделать токопроводящее тесто и мягкие схемы.

Ресурсов:

Урок графитовой краски

Exploratorium Squishy Circuits Lesson

Оригинальный урок Squishy Circuits (скачать)

Squishy Circuits TED Talk

Источники:

900 49 Поливинилпирролидон (ПВП) … https://www.amazon.com/MakingCosmetics- PVP-4-4oz-125g/dp/B01GD6GC9C/ref=sr_1_1_a_it?ie=UTF8&qid=1483028386&sr=8-1&keywords=поливинилпирролидон
• Графитовый порошок — 6 унций 11 долларов США https://www. amazon.com/Generals-Powdered-Graphite-6-oz/dp/B00TCLCO7A/ref=sr_1_2?ie=UTF8&qid=1481848271&sr=8-2&keywords=graphite+powder
• Жидкость для акриловой глазури, 8 унций, 10 долларов США https://www.amazon.com/Golden-Acrylic-Glazing-Liquid-Gloss/dp/B005Z3XWH0/ref=sr_1_1?ie=UTF8&qid=1481848321&sr=8-1&keywords=acrylic+glaze+gloss
• Клей для проволоки https://www.sciplus.com/conductive-wire-glue-41172-p?gclid=EAIaIQobChMI0IHy6LHD3wIVk6DsCh3D1QXsEAQYAiABEgK44PD_BwE



Как сделать токопроводящую краску
– Голый токопроводящий

Попробуйте сделать свою собственную электрическую краску!

Нас часто спрашивают, как работает наша электрическая краска и можно ли сделать ее дома. Хотя мы не можем раскрыть наш секретный рецепт, мы рады, что вы можете попробовать свои силы в материаловедении. Учебное пособие, которое мы здесь собрали, должно дать вам хорошее представление об основных компонентах и ​​рецептурах токопроводящих чернил и красок в целом.

Проводящая краска и токопроводящие чернила используются во многих случаях, например, для ремонта цепей, создания антенн или разработки датчиков. Существуют также различные варианты проводящих красок, в которых в качестве проводящих частиц используются различные материалы, такие как серебро, медь или углерод. Наша электрическая краска использует различные типы углерода для достижения наших целей в области электрических и механических характеристик. Почему бы не попробовать сделать свою собственную токопроводящую краску и посмотреть, как она сравнится? Самый простой способ начать — использовать графитовый порошок, который можно купить в Интернете или извлечь из карандаша.

Нам нравится, когда вы делитесь своими проектами! Опубликуйте свой проект в Instagram, YouTube или Twitter и обязательно отметьте @bareconductive или используйте #bareconductive. Вы также можете отправить свои видео и фотографии на адрес [email protected], чтобы мы могли разместить их на нашем сайте, чтобы их увидел весь мир.

Вам потребуется:

• Акриловая краска
• Графитовый порошок
• Разные малярные инструменты

Шаг 1. Смешайте графит с краской

Сначала смешайте графит с черной акриловой краской. Вы можете купить графит в Интернете или собрать его, заточив карандаш. Мы использовали смесь 2:1 графита и краски. Хорошо перемешайте и в конце добавьте немного воды. Графит представляет собой довольно мелкий порошок, поэтому во время этого процесса вы можете надеть маску.

Шаг 2 Нанесите краску и измерьте

Нанесите графитовую краску и дайте ей высохнуть при комнатной температуре. Затем с помощью потенциометра вы можете измерить свои результаты и посмотреть, какое сопротивление вы получите. Если вы не видите никаких результатов, нанесите еще одно покрытие.

Шаг 3 Следующие шаги

Сделать собственную токопроводящую краску и получить хорошую проводимость непросто. Нам не удалось получить равномерный результат при нанесении краски, а электропроводность наблюдалась только на некоторых участках самодельной краски. Если вам нужны большие и постоянные количества, мы продаем нашу электропроводящую угольную краску Electric Paint в нашем магазине.

Вы можете использовать токопроводящую краску, которую вы сделали, в сочетании с емкостным датчиком, чтобы покрасить датчик или создать большую электрическую цепь. Тем не менее, токопроводящая краска, сделанная из углерода, имеет довольно высокое сопротивление по сравнению с использованием другого металла, поэтому, если вам нужна краска с более высокой проводимостью, мы рекомендуем попробовать серебряную краску.
