Условные обозначения в электрических схемах по ГОСТ

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы  для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2. 755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
  Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
  Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.
  Монтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2. 742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D — Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В — ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установкиОбозначение розеток и выключателей

Видео по теме:

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Обозначения буквенно-цифровые в электрических схемах. гост 2.710

Содержание

Токоведущее, коммутационное, осветительное оборудования

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.

Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.

См. также: Составление сметы на электромонтажные работы

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема. В — Токоведущая или заземляющая шина.

В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. У замыкателя происходит всё наоборот. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.
Условные графические обозначения радиоэлементов

Виды и типы электрических схем

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.

Графическое обозначение электроэнергетических объектов на схемах

Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Е — ИМ, на который дополнительно установлен ручной привод. УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Токоведущее, коммутационное, осветительное оборудования

Все это также отображается графически.

Обозначение конструктивного расположения конструктивное обозначение. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции.

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Дает общее представление о функционировании объекта. На функциональной схеме указаны блоки и связи между ними Принципиальные.

Все это также отображается графически. ГОСТ 2. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте. В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Читайте дополнительно: Подключить свет на участке

В — Токоведущая или заземляющая шина. В первом случае работает то одна цепь, то другая. Контакт 12 сигнального реле К4, которое расположено на месте в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3.

Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме.

Буквенные обозначения Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Рис 1.

Содержание и способ записи конструктивных обозначений для конкретных объектов принятая система координат и их обозначений, последовательность уровней входимости и т. I — Ответвления. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Монтажные схемы и маркировка электрических цепей

Токоведущее, коммутационное, осветительное оборудования

УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением.

Виды и типы электрических схем

Например, предохранитель и резистор имеют незначительные отличия. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата. Указывают расстояния от элементов до стеновых ограждений. Данные об элементах следует записывать в перечень элементов, оформляемый в виде таблицы по ГОСТ 2. Между элементами проводят линии связи.

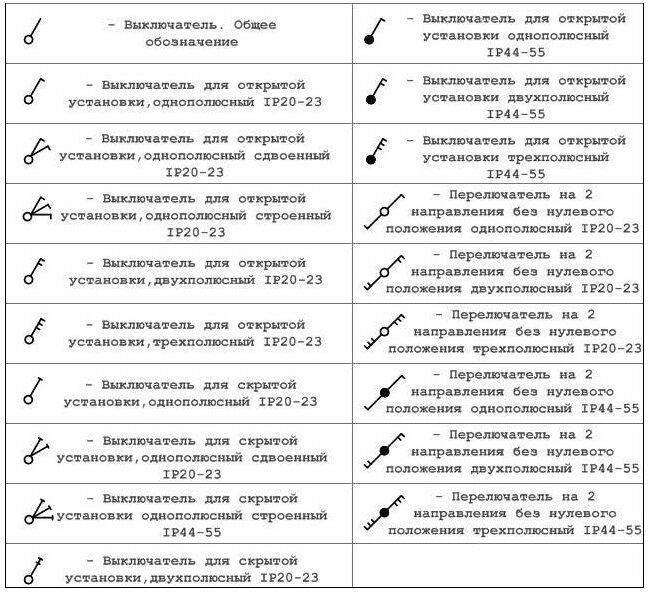

Условные обозначения выключателей на чертежах и схемах Есть отдельные изображения для переключателей. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному. Их сразу можно отличить от других элементов. Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

Условные обозначения элементов схем

Стандартные условные графические и буквенные обозначения элементов электрических схем

	Е	Источник ЭДС
	R	Резистор, активное сопротивление
	L	Индуктивность, катушка
	C	Емкость, конденсатор
	G	Генератор переменного тока, питающая схема
	M	Электродвигатель переменного тока
	T	Трансформатор
	Q	Силовой выключатель (на напряжение свыше 1кВ)
	QW	Выключатель нагрузки
	QS	Разъединитель
	F	Предохранитель
		Сборные шины с присоединениями
		Соединение разъемное
	QA	Автоматический выключатель на напряжение до 1 кВ
	КМ	Контактор, магнитный пускатель
	S	Рубильник
	ТА	Трансформатор тока
	ТА	Трансформатор тока нулевой последовательности
	TV	Трехфазный или три однофазных трансформатора напряжения
	F	Разрядник
	К	Реле
	КА, KV, KT, KL	Обмотка реле
	КА, KV, KT, KL	Контакт замыкающий реле
	КА, KV, KT, KL	Контакт размыкающий реле
	КТ	Контакт реле времени, замыкающий с выдержкой на срабатывание
	КТ	Контакт реле времени, замыкающий с выдержкой на возврат
		Прибор измерительный показывающий
		Прибор измерительный регистрирующий
		Амперметр
		Вольтметр
		Ваттметр
		Варметр

Использованы материалы сайтов: http://www. cxem.net и http://www.baurum.ru





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Обозначения на электрических схемах по ГОСТ: буквенные, графические

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание также называется чтением рисунка. И чтобы облегчить этот урок, почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют всех, как могут. Но, в большинстве своем, условные обозначения на электрических схемах есть в нормативных документах.

Обозначения в электрических схемах: лампы, трансформаторы, средства измерений, основная элементная база

Содержание статьи

• 1 Нормативная база
• 2 Обозначение электрических элементов на схемах
  • 2.1 Электрощиты, шкафы, коробки
  • 2,2 Основы элемента для схемы подключения
    • 2. 2.1 Изображение сокетов
    • 2.2.2 Отображение переключателей
  • 2,3 Лампы и лампы
• 3 Радиоэлементы
• 4 Буквенные обозначения

Нормативная база

Существует около десятка типов электрических цепей, количество различных элементов, которые можно там встретить, исчисляется десятками, если не сотнями. Для облегчения распознавания этих элементов в электрические схемы введены единые обозначения. Все правила прописаны в ГОСТах. Таких стандартов много, но основная информация содержится в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требует времени, которое не у всех есть в достаточном количестве. Поэтому в статье мы приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электрических соединений, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты, внимательно посмотрев схему, могут сказать, что это такое и как это работает. Некоторые могут даже сразу выдать возможные проблемы, которые могут возникнуть в процессе эксплуатации. Все просто — они хорошо знают схемотехнику и элементную базу, а также хорошо разбираются в условных обозначениях элементов схемы. Такой навык вырабатывался годами, и для «чайников» важно для начала запомнить самые распространенные из них.

Обозначение светодиода, стабилитрона, транзистора (разных типов)

Электрощиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет обозначение электрощита или шкафа. В квартирах оконечное устройство в основном устанавливается там, так как дальше проводка не идет. В домах могут спроектировать установку ответвительного электрошкафа — если от него идет трасса к освещению других построек, находящихся на некотором удалении от дома — бани, летней кухни, гостевого дома. Эти другие обозначения на следующем рисунке.

Обозначение электротехнических элементов на схемах: шкафы, щиты, пульты

Если говорить об изображениях «начинки» электрощитов, то она также стандартизирована. Имеются обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они представлены в следующей таблице (в таблице две страницы, листайте по слову «Далее»)

помещение	ФИО	Изображение на схеме
1	Автоматический выключатель (автоматический)
2	Переключатель (переключатель нагрузки)
3	Тепловое реле (защита от перегрева)
4	УЗО (УЗО)
5	Дифференциальный автомат (дифавтомат)
6	Предохранитель
7	Выключатель (переключатель) с предохранителем
8	Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9	Трансформатор тока
10	Трансформатор напряжения
11	Электросчетчик
12	Преобразователь частоты
13	Кнопка с автоматическим размыканием контактов после нажатия
14	Кнопка с размыканием контакта при повторном нажатии
15	Кнопка со специальным выключателем для отключения (например, стоп)

Элементная база для электрических схем

При составлении или чтении схемы также пригодятся обозначения проводов, клемм, заземления, нуля и т. п. Это то, что просто нужно начинающему электрику или для того, чтобы понять, что изображено на чертеже и в какой последовательности соединяются его элементы.

Помещение	Наименование	Обозначение электрических элементов на схемах
1	Фазный провод
2	Нейтральный (нулевой рабочий) N
3	Защитный проводник (земля) PE
4	Комбинированные защитные и нулевые провода PEN
5	Линия электросвязи, автобусы
6	Шина (если нужно выделить)
7	Отводы от шин (сделанные пайкой)

Пример использования приведенной выше графики показан на следующей диаграмме. Благодаря буквенным обозначениям все понятно и без графики, но дублирование информации на схемах никогда не было лишним.

Пример схемы электроснабжения и графическое изображение проводов на ней

Изображение розеток

На схеме подключения должно быть отмечено расположение розеток и выключателей. Существует множество типов розеток — 220 В, 380 В, скрытого и открытого типа установки, с разным количеством посадочных мест, водонепроницаемые и т. д. Приводить обозначение каждой слишком долго и излишне. Важно помнить, как изображаются основные группы, а количество контактных групп определяется штрихами.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх сегментами. Количество сегментов — количество розеток на одном корпусе (на фото ниже). Если в розетку можно включить только одну вилку, вверх оформляют один сегмент, если две – два и т. д.

Обозначения розеток в электрических цепях

Если внимательно присмотреться к изображениям, то обратите внимание, что условное изображение справа не имеет горизонтальной полосы, разделяющей две части значка. Эта особенность говорит о том, что розетка скрытая, то есть для нее необходимо проделать отверстие в стене, установить розетку и т. д. Вариант справа – для накладного монтажа. К стене крепится непроводящая подложка, к ней крепится сама розетка.

Также обратите внимание, что нижняя часть левой схемы перечеркнута вертикальной линией. Это означает наличие защитного контакта, к которому подключена масса. Установка розеток с заземлением требуется при включении сложных бытовых приборов, таких как стиральная или посудомоечная машина, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не спутаешь условное обозначение трехфазной розетка (380 В). Количество торчащих вверх сегментов равно количеству проводников, которые подключены к этому устройству – три фазы, ноль и земля. Итого пять.

Бывает, что низ изображения закрашен черным (темным). Это означает, что розетка водонепроницаема. Их размещают на открытом воздухе, в помещениях с повышенной влажностью (сауны, бассейны и т. п.).

Выключатели индикационные

Схематическое обозначение выключателей имеет вид небольшого круга с одним или несколькими Г- или Т-образными ответвлениями. Отводы в форме буквы «L» обозначают выключатель накладного монтажа, буквой «T» — на скрытый монтаж. Количество нажатий отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических цепях

Кроме обычных могут стоять проходные выключатели — для включения/выключения одного источника света из нескольких точек. К этому же маленькому кружку с противоположных сторон добавляются две буквы «Г». Это обозначение одноклавишного проходного переключателя.

Как выглядит схематично проходные коммутаторы?

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и лампы

Лампы имеют собственные обозначения. При этом люминесцентные лампы и лампы накаливания различаются. На схемах даже показаны форма и размеры светильников. В этом случае нужно просто запомнить, как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При чтении принципиальных схем приборов необходимо знать условные обозначения диодов, резисторов и других подобных элементов.

Обозначения радиоэлементов на чертежах

Знание условных графических элементов поможет вам прочитать практически любую схему — любого устройства или проводки. Номиналы необходимых деталей иногда проставляют рядом с изображением, но в больших многоэлементных схемах их записывают в отдельной таблице. Он содержит буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, а также стандартизированы (ГОСТ 7624-55).

	Наименование элемента электрической цепи	Буквенное обозначение
1	Переключатель, контроллер, переключатель	IN
2	Электрогенератор	D
3	Диод	D
4	Выпрямитель	Бн
5	Звуковая сигнализация (звонок, сирена)	Св
6	Кнопка	Кн
7	Лампа накаливания	L
8	Электрический двигатель	М
9	Предохранитель	И т. д.
10	Контактор, магнитный пускатель	TO
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Разъем штекерный	Ш
14	Электромагнит	Em
15	Резистор	R
16	Конденсатор	ОТ
17	Индуктор	L
18	Кнопка управления	Ку
19	Концевой выключатель	Kv
20	Дроссель	Др
21	Телефон	T
22	Микрофон	Марк
23	Динамик	Гр
24	Аккумулятор (гальванический элемент)	B
25	Главный двигатель	Дг
26	Двигатель охлаждающего насоса	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и дроссель обозначаются латинскими буквами.

В обозначении реле есть одна тонкость. Они бывают разных типов, соответственно маркируются:

• реле тока — РТ;
• мощность — РМ;
• напряжение — РН;
• время — ПБ;

сопротивление

• — РС;

индекс

• — RU;
• промежуточный — РП;
• газ — РГ;
• с выдержкой времени — РТВ.

В основном это только самые обычные символы в электрических схемах. Но теперь вы можете понять большинство чертежей и планов. Если вам нужно знать изображения более редких элементов, изучайте ГОСТы.

буквенное обозначение по ГОСТ

Для размещения электроснабжения необходимы эскизные чертежи. Чтобы понять рисунок и прочитать его, нужно знать легенду. Автоматический выключатель на схеме обозначается по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и проводки.

Содержание

1. Обозначения электрических элементов и типов цепей
2. Обозначение автоматического выключателя на схеме
3. Обозначение УЗО на однолинейной схеме
4. Пример реального проекта
5. Обозначение дифференциального автомата на схеме

Условные обозначения электрических элементов и типов цепей

Автомат выключателя

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, это проектная документация помещения или объект, который необходимо электрифицировать. Прежде чем приступить к установке оборудования, квалифицированный специалист должен ознакомиться с сопроводительной документацией.

Оборудование и элементы на схеме могут обозначаться как буквенно, так и графически. Чертежи разрабатывают в соответствии с ГОСТами и правилами обозначения оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приведены в ГОСТ 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Принципиальная схема квартирного распределительного щита

Существует множество видов различных схем. В электрике чаще всего используются три основных типа. Функционал отображает основные компоненты устройства, без подробной детализации. Они выглядят как набор отдельных блоков, соединенных определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные инструкции по каждому элементу, его контактам и соединениям. Он может описывать как отдельное устройство, так и электрическую сеть. На однолинейных схемах показаны силовые цепи. Метод управления и контроля описан на отдельном листе. Если устройство не сложное, все размещается на одном документе.

На электрических схемах указаны элементы и их точное расположение. Если это проводка в квартире или доме, указывают места установки выключателей, светильников, розеток. Также проставляются дистанции и рейтинги. Укажите положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического очертания. Для их графической реализации используется изображение блоков и динамических блоков. Каждому устройству на схеме присвоено буквенное обозначение и позиционный номер.

Кроме того, применяются параметры элементов, которые есть на чертеже. В них описаны основные данные об элементе, чтобы не ошибиться при установке и выбрать подходящее устройство. Эти условные обозначения используются для составления чертежей электроснабжения, силового оборудования и электроосвещения. А также в принципиальной однолинейной схеме электрических щитов.

Обозначение автоматического выключателя на схеме

Выключатель трехполюсный

Условное графическое обозначение автомата на схеме обусловлено ГОСТ 2.755-87 ЕСКД, буквенно-цифровое — ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электрики часто используют свои номиналы и маркировки. Вы можете найти документацию, когда определение коммутационного устройства различается в разных проектах.

Каждый конструктор, заполняя схему, может изобразить УЗО по своему усмотрению. Достаточно указать УГО (условные графические символы) и их расшифровку в пояснениях к схеме.

В зависимости от характеристик устройства элементы имеют различные буквенные обозначения, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется устанавливать как QF1, QF2, QF3. Выключатели-разъединители — КС1, КС2, КС3. Предохранители на схемах обозначаются как ФУ с порядковым номером, где кодировка буквы Q обозначает выключатель или выключатель силовых цепей, а F — защитный. Это сочетание вполне применимо не только к обычным автоматам, но с его помощью можно обозначить на диаграмме диф-автомат.

Для УЗО используйте комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это тип автоматического выключателя, функция которого заключается в отключении сети или ее части при превышении определенного уровня дифференциального тока. Устройство повышает электробезопасность, предотвращает аварийные ситуации, как в производственной сфере, так и в быту. Схема подключения УЗО проста, но огрехи монтажа могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняются условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельных элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но в нелинейной схеме он представляет собой два переключателя, расположенных параллельно. На одной линии символически изображаются элементы, провода и столбы.

Подключение нулевого и заземляющего проводников после УЗО

Любое схематическое изображение необходимо правильно составить, а затем прочитать. Малейший изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие распространенные ошибки:

• Ноль и земля подключаются после защитного устройства. При неверной интерпретации схемы нейтраль можно подключить к открытой части электроустановки или к нулевому защитному проводнику.
• При подключении устройства с неполной фазой происходит ложное срабатывание автомата.
• Неправильное подключение проводников в розетках приведет к тому, что устройство будет работать, даже если в розетку ничего не вставлено.
• Соединение нулевых проводов двух машин приводит к неконтролируемому отключению.
• Распространенной ошибкой является ситуация, когда фазы и нули, относящиеся к разным устройствам, перепутаны местами.
• Несоблюдение полярности приводит к движению токов в одном направлении. Внимательно ознакомьтесь с расположением клемм перед установкой.

Всегда выполняется предварительная схема с учетом возможных ошибок, возникающих в сети. Если документ составлен правильно, работа защитного устройства эффективна.

Важно помнить о мерах предосторожности. Необходимо периодически осматривать провода, при их повреждении срабатывает УЗО и прекращается подача питания. Поэтому с ремонтом лучше не затягивать.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) есть не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны группы распределения. Для этого необходимо измерить все стены и нарисовать чертеж в масштабе. Потребуется несколько экземпляров, чтобы на каждом изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Вся проводка не может быть подключена к одной и той же группе. В противном случае вам понадобится мощный кабель, который сможет выдержать нагрузку всех устройств.

Распределительные группы могут выглядеть следующим образом в зависимости от количества комнат и наличия энергопотребляющих устройств.

• освещение комнаты, прихожей и кухни;
• светильники и розетки в туалете;
• розетки в гостиной;
• розетки в коридоре и на кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется объединять в отдельную группу, для которых требуется установка УЗО. Если в квартире есть маленькие дети, к каждой группе подключается защитное устройство.

Принципиальная или однолинейная схема необходима для правильного подключения распределительного щита и распределительных групп.

В этом примере показано подключение трехфазного питания. Вся квартира запитана 5-жильным вводным кабелем сечением 10 мм2. Фазы пронумерованы как L1, L2, L3, заземление — РЕ, которое замыкается на ноль. Вводная машина (ВА) выключает все машины групп, отмеченных таким же образом.

Количество фаз определяется количеством штрихов на схеме. Однофазный — \, или трехфазный — \. Маркировка провода ВВГ НГ указывает, что он с негорючей изоляцией, трехжильный сечением 1,5 мм2.

Чертеж позволяет определить количество и марку необходимых защитных устройств. Рассчитайте количество выключателей и розеток, а также сколько метров кабеля потребуется.

Все соединения проводов должны быть в распределительных коробках. Для каждой комнаты рекомендуется отдельный ящик. Если, например, на кухне находится газовый котел и другие электроприборы, потребуется две распределительные коробки.

Особых требований к установке розеток и выключателей нет. Их устанавливают так, чтобы было удобно. На кухне и рабочем месте розетки размещают над столом.

Стационарные бытовые приборы, бойлеры, вытяжки, полотенцесушители подключаются непосредственно через клеммные колодки. Розетки для интернета и телевидения можно совместить с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат сочетает в себе устройство защитного отключения и автоматический выключатель в одном устройстве, чем отличается от УЗО. В этом случае графика на диаграмме выглядит так.

Если для УЗО приняты буквенно-цифровые обозначения Q1, то для АВДТ — QF1. Буквы обозначают функции устройства, а цифры – его серийный номер на схеме. Еще одна комбинация букв — QF1D, где D означает «дифференциал».

Обозначения УЗО

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным длительное время. Эти показатели строго нормированы, а сила тока может иметь значения: 6 Ампер; 10; шестнадцать; 25; 50 и т. д.

Еще одной важной характеристикой является скорость. Показатель тока обозначается буквами В, С, Г перед значением номинального тока. Например, комбинация С16 говорит о том, что автоматический регулятор скорости С рассчитан на номинальный ток 16 ампер.

Показатель допустимого дифференциала укладывается в следующий ряд: 10; тридцать; 100; 500 миллиампер. На корпусе устройства он отмечен знаком «треугольник» с цифрой, соответствующей току утечки.

Эксплуатационные возможности машины рассчитаны на номинальное напряжение 220 Вольт для однофазной цепи и 380 для трехфазной цепи.

Дифаавтоматы различают по типам в зависимости от тока утечки и маркируют следующими буквенными индексами:

• А — реагирующие на утечку переменного или постоянного пульсирующего тока;
• АС — предназначены для работы при утечке с постоянной составляющей;
• B — это тип устройства, который включает оба предыдущих варианта.

Эта характеристика может быть отмечена маленькой цифрой, указывающей тип тока.

Устройства работают по выборочному принципу, имеют возможность задержки времени отклика. Это обеспечивает выборочное отключение устройства от сети и стабильность работы системы защиты.
