Как мультиметром определить плюс и минус?

В электрике  часто используется такой термин как «полярность». Полярность – это состояние системы или тела, различные точки которых имеют противоположные физические свойства. Самыми известными примерами полярности являются противоположные электрические заряды и магнитные полюса. Если говорить об электрическом токе, то один из полюсов называют положительным (на нем меньше электронов), а другой – отрицательным (на нем больше электронов). Если эти два полюса соединить проводом, электроны начнут двигаться от отрицательного полюса к положительному.  Это и есть электрический ток. Сегодня поговорим о том, как мультиметром определить плюс и минус.

Contents

• 1 Важность полярности
• 2 Как определить полярность мультиметром
• 3 Как мультиметром определить плюс у диода
  • 3.1 Вопрос — ответ

Важность полярности

Она очень важна для электроприборов, поскольку при неправильном подключении они либо просто не начнут работать, либо выйдут из строя.

Положительная полярность обозначается знаком «плюс» (+), отрицательная – знаком «минус» (-). Чаще всего эти сведения можно получить, обратив внимание на специальную маркировку. Но иногда ее просто нет, тогда придется определить полярность самостоятельно.

Производители видео- и аудиоприборов для обозначения проводов с разным зарядом используют цвета:

• красный – плюс;
• черный – минус.

Но могут быть и другие варианты.

Что же касается электрических сетей, то жилы при разделке кабеля могут иметь различный цвет:

• фазный провод обычно имеет красный или коричневый цвет:
• ноль маркируется синим или черным цветом.

Но на практике эта цветовая схема соблюдается не всегда, поэтому визуальное определение плюса и минуса срабатывает не всегда. Поэтому нужно уметь определять полярность самостоятельно, будь то обычный электрический провод или какой либо электроприбор.

Для этой цели можно использовать вольтметр или мультиметр. Вольтметр есть в доме не всегда, а вот мультиметр в настоящее время является довольно популярным и при этом доступным универсальным тестером.

Как определить полярность мультиметром

Для того чтобы узнать где находится «плюс» или «минус», лучше использовать цифровой мультиметр, на дисплее которого отображается не только цифровой результат измерения, но и его знак. Это сразу наглядно показывает, правильно ли присоединены щупы тестера к проводам электроприбора.

Мультиметр имеет переключатель, позволяющий выбрать режим измерения. Для определения полярности его переводят в режим измерения постоянного напряжения.

Поиск полярности происходит следующим образом:

1. Вставить разъемы щупов мультиметра в гнезда на его корпусе. Для подключения черного щупа используется гнездо COM (он соответствует отрицательному полюсу), для красного – VΩmA (положительный полюс).
2. Диапазон измерения принимается до 20 В.

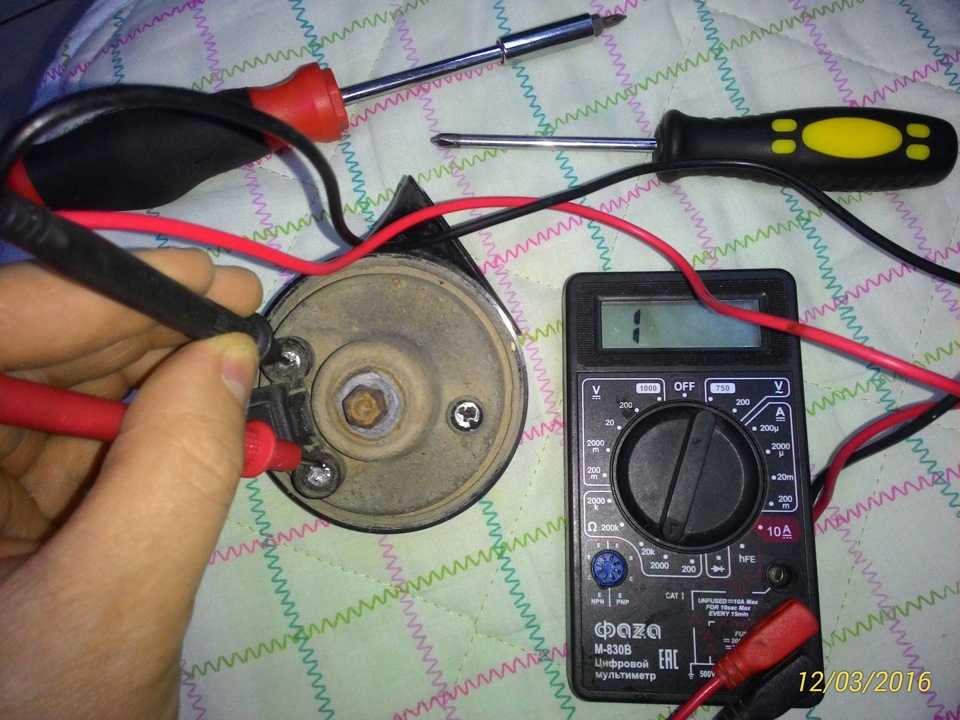

3. Щупы тестера присоединяют к контактам или проводам прибора, полярность которого нужно определить. Сам прибор включают.
4. На дисплее отобразится величина замеряемой характеристики. В данном случае важно даже не само ее цифровое значение, а знак перед ним.

Каким может быть результат определения полярности:

• если никакого знака нет — щупы подключены верно – красный на «плюс», черный – на «минус»;
• если же выдается напряжение со знаком (-), значит щупы мультиметра присоединены к контактам неверно, и в данный момент плюсу соответствует контакт, к которому присоединен черный щуп.

В случае если мультиметр аналоговый (то есть со стрелкой), в случае перепутанных полюсов стрелка будет отклоняться относительно нуля в противоположную сторону – то есть будет определяться отрицательное значение напряжения.

Как мультиметром определить плюс у диода

Поскольку диоды имеют свойство пропускать ток только в одном направлении, неверное их подключение приведет к неработоспособности всей схемы. Поэтому важно знать, где у диода плюс и минус.

Иногда на элементах присутствует маркировка, но часто ее нет, поэтому определение анода и катода приходится проводить другими способами:

• включением диода в цепь;
• используя мультиметр;
• по технической документации.

Самым быстрым и абсолютно надежным способом является универсальный тестер. Чтобы найти плюс и минус, необходимо:

1. Перевести мультиметр в режим омметра или проверки диода.
2. Затем присоединить красный щуп к одному из выводов проверяемого элемента.
3. Далее черный щуп присоединяют ко второму выводу.
4. Считать численные значения на дисплее.

Каким может быть результат:

• Исходя из того, что показатели обычно находятся в пределах 500 – 1200 мВ, числовое значение в этих пределах означает, что щупы присоединены верно – красный в аноду (+), черный – к катоду (-).
• Если же на экране тестера возникал единица, обозначающая бесконечность (предельное превышение), значит при подключении щупов полярность перепутана.

Таким образом, вопрос как найти плюс мультиметром решается совсем несложно. Нужно просто внимательно изучить инструкции, прилагаемые как к самому проверяемому прибору, так и к тестеру. Это нужно для того, чтобы в ходе проверки их не повредить. К примеру, неверно выставив диапазон измерения, можно вывести мультиметр из строя.

Теперь вы знаете, как мультиметром определить плюс и минус.

Вопрос — ответ

Вопрос: Для определения полярности обязательно нужен мультиметр?

Имя: Кирилл

Ответ: Нет, хотя это и самый удобный способ ее найти. В некоторых случаях можно использовать вольтметр, в других обычную индикаторную отвертку. А кто-то уповает на народные методы вроде сырой картошки.



Вопрос: Можно ли визуально точно определить плюс и минус?

Имя: Фёдор

Ответ: Иногда можно. Некоторые производители наносят на устройства специальную маркировку, либо придают им определенную форму. К примеру, такие значки как кольцевые полоски или точки наносят на корпус устройства ближе к катоду. Что касается формы, то заострение делается со стороны «плюса», а плоская часть при этом обозначает «минус».



Вопрос: Как определить полярность светодиода без мультиметра, по внешнему виду?

Имя: Азат

Ответ: На эти элементы часто нанесены пиктограммы в виде треугольника и значков, напоминающих по форме буквы «П» и «Т». При этом вершинка треугольника, а также выпуклости на значках П и Т обращены в сторону катода (-).



Вопрос: Для определения полярности лучше иметь аналоговый мультиметр или цифровой?

Имя: Радик

Ответ: Для обычного потребителя в любой ситуации лучшим считается цифровой прибор, поскольку, благодаря дисплею, он дает более наглядный и однозначный результат, не требующий расшифровки.



Как определить полярность кабеля? Простые способы определить плюс или минус.



Ни для кого не секрет, что знание полярности очень важно при подключении электроприборов. Нельзя подключать электроаппаратуру с нарушением полярности, она не только не будет работать, но и может выйти из строя. Конечно, чаще всего полярность  обозначается  символами
«+»  и «-» или с помощью цветовой маркировки: красный (плюс) и черный (минус).

Но что же делать, если провода одинакового цвета или на них нет никакой маркировки?
Обращаемся за помощью к нашему любимому мультиметру.

Теперь Вы понимаете, почему мы настоятельно советовали его приобрести в нашей предыдущей статье: «Какие инструменты нужны для проведения электромонтажных работ дома? Собираем ящик электрика».



А теперь переходим к самой любимой части работы с мультиметром, когда происходит настоящее волшебство. Допустим, у  мы хотим определить полярность контактов зарядки ноутбука, и мы хотим припаять контакты.

• Вставляем черный провод в гнездо «COM», а красный –   в гнездо со значком «HzV». Рычажок на мультиметре устанавливаем в положение измерения постоянного напряжения с порогом  20 В.
• Включаем в сеть зарядное устройство, красным и черным щупом касаемся до контактов разъёма (конечно, не замыкая их между собой одним щупом! Мы ведь не хотим ничего поломать. Только полярность определим — и всё!)
• Если Вы прикоснулись КРАСНЫМ щупом к ПЛЮСУ, то на мультиметре появится ПОЛОЖИТЕЛЬНОЕ значение.
• Или же обратная ситуация: на мультиметре появилось отрицательное значение. Значит, красный щуп находится в контакте с минусом.

Также есть любимая нами «умная» индикаторная отвертка, которая в некоторых случаях тоже может помочь определить полярность. Но, чтобы лишний раз не обнадеживать Вас  этим способом, советуем лишь действовать точно по инструкции, приложенной к индикаторной отвертке.

Но вот представьте ситуацию: стоите Вы в чистом поле, ящик электрика оказался по чистой случайности  сегодня забыт дома, а Вам именно сейчас нужно определить полярность контактов прибора в машине. И тут тихий голос специалиста 220.ru шепчет Вам: «Найди картошку…», нет, Вы не сошли с ума, и мы тоже!

Это еще один способ определить полярность контактов с помощью подручных средств.

• Берем сырой картофель (эксперты 220.ru предупреждают, что с запеченной картошкой на шашлыках это не получится).
• Разрезаем картофель пополам. Не бросаем эту затею. Следующий шаг уже приведет нас к победе.
• Подключаем необходимый прибор и вставляем контакты в несчастную картошку, которая именно сегодня служит нашим спасителем.
• Ждем 10-15 минут. На том месте, где находился плюс, появится светло-зеленое пятно, а где минус –  ничего.



Но вот Вы обнаружили, что картошки не оказалось, а лезть выкапывать картошку у местных как-то некрасиво, да и чревато последствиями. Для другого способа Вам понадобится лужа или речка. Да-да, это не ошибка, и мы не издеваемся над Вами.

• Наливаем воду в стакан, кружку (хорошо бы не металлическую и будет отлично, если вода будет теплой).
• Подключаем наш прибор, опускаем контакты в воду. Приглядитесь. Что Вы видите? И не надо говорить, что Вы видите сумасшедшего, который поверил нам и стоит с кружкой воды из лужи посреди поля.
• То, что Вы видите, называется электролиз воды. Из воды вокруг минусового контакта начинают выделяться пузырьки водорода. Хотим заметить, что анод тоже «пузырится», просто пузырьков меньше в два раза. Поэтому не стоит думать, что у Вас двоится в глазах после всех проведенных опытов.



Самое важное:  стоит помнить, что с переменным током опыты с картошкой и водой не будут работать. Для того чтобы определить фазу и ноль, Вам лучше ознакомиться со следующими публикациями:

• «Как пользоваться индикаторной отверткой и мультиметром для определения фазы и ноля?»
• «Определение фазы и ноля без приборов. Цветовая маркировка проводов.»





Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: «сайт 220.ru».

Использование мультиметра

В этой статье представлены основные понятия мультиметров и объясняется, как использовать их для основных измерений. Мультиметры являются одним из самых полезных электрических и электронных устройств, доступных нам. По сути, это наши глаза, чтобы видеть электричество. Умение пользоваться мультиметром необходимо, если вам нужно знать, что происходит с электричеством. Мультиметр, как следует из названия, может выполнять несколько функций. Базовый измеритель позволит нам измерять и тестировать переменное напряжение, постоянное напряжение, полярность постоянного тока, сопротивление и часто ток. Более продвинутые измерители также измеряют частоту, емкость, коэффициент усиления транзистора и/или индуктивность.

Аналоговый и цифровой мультиметр

Мультиметры бывают разных форм и размеров. Однако существует два основных типа:

Основные различия представлены в следующей таблице:

Аналоговые счетчики	Цифровые счетчики 90 019
1. Указать указкой который движется по поверхности измерителя.	1. Отобразите измеренное значение в фактических цифрах (числах).
2. Не такой точный, как точно откалиброванный цифровой измеритель.	2. Обычно считаются более точными, чем аналоговые (только если они правильно откалиброваны).
3. Может потребоваться некоторая практика, чтобы быстро считывать точные значения напряжения, хотя они очень полезны для демонстрации наличия напряжения.	3. Легче считывать точные значения, чем на аналоговых счетчиках. Однако это часто является излишним, когда все, что вам нужно знать, это есть ли напряжение или нет.
4. Особенно подходит для измерения быстро меняющихся напряжений. Стрелка внимательно следит за напряжением, поскольку оно быстро меняется вверх или вниз.	4. Отображение вводящих в заблуждение результатов, если измеренное напряжение быстро меняется. Это связано с тем, что большинству цифровых счетчиков требуется секунда или больше для считывания измеренного напряжения. Если за это время напряжение сильно изменится, то показания будут неверными.
5. Батарея нужна только при измерении сопротивления.	5. Требуется хороший аккумулятор для работы на всех настройках.



Если у вас нет счетчика или вы не можете его одолжить, пришло время инвестировать в него. Базового счетчика, вероятно, будет достаточно для ваших нужд. Это тот, который просто считывает напряжение переменного и постоянного тока, сопротивление и постоянный ток. Выбор между аналоговым и цифровым остается за вами и будет зависеть от доступности, вашего бюджета и предпочтений. Не рекомендуется переплачивать за свой первый мультиметр, так как его использование может быть неоправданным. Однако метр, который делает основы, очень удобен.

Если вам нужно приобрести мультиметр, вот ссылка на ассортимент Amazon в США или Великобритании или
в Австралии. Раскрытие информации: Если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Цифровые счетчики широко доступны в большинстве магазинов электроники. Аналоговые счетчики часто считаются «старой технологией». Однако во многих ситуациях аналоговый измеритель может быть единственным работающим измерительным прибором (поскольку им не требуются батареи для считывания напряжения). Оба типа счетчиков будут обсуждаться в этой главе. Если у вас есть измеритель, держите его при себе, когда будете читать эту статью. Прочтите инструкцию к вашему конкретному измерителю, чтобы знать о его функциях. По возможности используйте свой глюкометр для выполнения упражнений в качестве практических примеров.

Измерение напряжения мультиметром

Независимо от того, какой у вас измеритель, вам необходимо приблизительно знать, какое напряжение вы измеряете. Первый выбор между переменным и постоянным током. Как правило, распространенными источниками являются:

Для переменного тока: трансформаторы, генераторы переменного тока (часто ошибочно называемые генераторами), домашняя проводка, розетки, электрические розетки (настенные розетки).

Для постоянного тока: батареи, солнечные панели, автомобили, электронное оборудование.

После того, как вы определили, будете ли вы измерять переменный или постоянный ток, вам нужно выбрать этот параметр на мультиметре. См. инструкции к вашему измерителю. Большинство счетчиков не будут повреждены при выборе переменного тока вместо постоянного или постоянного тока вместо переменного. Однако счетчик не будет показывать правильно, если вообще будет.

Следующим шагом является примерное определение величины напряжения, которое вы будете тестировать. Затем выберите на своем измерителе диапазон, который больше, чем это напряжение.

Пример 1: Вы хотите измерить напряжение в розетке. Оно должно быть 220 или 240 вольт, выберите диапазон 250 или 300 вольт переменного тока.

Пример 2: Вы хотите измерить напряжение автомобильного аккумулятора. Должно быть 12 вольт. Выберите диапазон 15, 20, 25, 30 или 50 вольт постоянного тока (в зависимости от диапазонов вашего измерителя).

Если вы не уверены, каким должно быть напряжение, начните с самого высокого диапазона.

Аналоговый измеритель	Цифровой измеритель
Если стрелка индикатора перемещается совсем немного, выберите меньший диапазон. Продолжайте выбирать меньший диапазон, пока указатель не окажется на полпути или выше.	Если показание составляет 0,01 или аналогичное очень низкое значение, выбирайте меньший диапазон, пока не отобразится более значимое значение.
Если стрелка выходит за пределы шкалы (вплоть до правой стороны), вам необходимо быстро удалить датчики, выбрать более высокий диапазон, а затем снова выполнить измерение	Если выбранный диапазон слишком велик, большинство счетчики будут отображать OL или -1 или что-то подобное, указывая на перегрузку или выход за пределы допустимого диапазона.



Некоторые (более дорогие) цифровые счетчики имеют функцию «автоматический выбор» или «автоматический выбор диапазона». Это означает, что прибор автоматически выберет подходящий диапазон для измеряемого напряжения. С этими счетчиками все, что вам нужно сделать, это выбрать переменный или постоянный ток.

КАКОЙ ДАТЧИК ГДЕ?

Каждый расходомер имеет два датчика. Один черный щуп и один красный щуп. Черный обычно подключается к отрицательной (-) или общей клемме счетчика. Красный щуп обычно подключается к положительному (+) выводу измерителя.
[предупреждение]

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ ПРИКАСАТЬСЯ к металлическим штырям

Измерение переменного тока

При измерении переменного тока не имеет значения, какой щуп подключается к фазе (иногда его называют «активным» или «горячим»), а какой к нейтрали. (иногда его называют «холодным». То есть переменный ток не имеет полярности (подробности см. в статье о переменном и постоянном токе).
Упражнение 1 : Чтобы измерить напряжение в настенной розетке, вставьте один щуп в одно отверстие, а другой щуп в другое отверстие. Неважно, какой датчик куда идет. Попробуйте на своем измерителе:

1. Выберите диапазон вольт переменного тока, 250 или 300 вольт (в зависимости от диапазонов вашего измерителя).
2. Не касаясь металлических концов щупов, вставьте один щуп в одно из отверстий розетки. Вставьте другой зонд в другое выходное отверстие. Ваш мультиметр должен показывать примерно то, каким должно быть напряжение (110, 220 или 240 вольт).
3. Теперь, не касаясь металлических наконечников щупов, поменяйте местами щупы. То есть выньте оба щупа из выпускных отверстий, поменяйте их местами и аккуратно вставьте обратно. Ваш глюкометр должен показывать то же самое, что и раньше. Это показывает, что не имеет значения, в какую сторону идут пробники при измерении переменного тока.

Измерение постоянного тока

При измерении постоянного тока необходимо подключить красный щуп к положительному (+), а черный провод к отрицательному (-) измеряемого напряжения. Если вы перепутаете это и перепутаете провода, то счетчик будет читать в обратном направлении. То есть на аналоговых счетчиках стрелка быстро сдвинется с левой стороны шкалы. Если это произойдет, обычно не возникает необратимого повреждения, просто поменяйте местами датчики. На цифровых счетчиках происходит только то, что перед цифрами появляется знак «-», обозначающий отрицательное напряжение.

Упражнение 2 : Для измерения напряжения автомобильного аккумулятора.

1. Выберите 15, 20 или 50 вольт постоянного тока на вашем измерителе.
2. Поместите красный положительный щуп на положительную клемму аккумуляторной батареи.
3. Поместите черный отрицательный щуп на отрицательную клемму аккумуляторной батареи.
4. Напряжение исправной батареи должно составлять от двенадцати до четырнадцати (12–14) вольт.

Обычно мультиметр используется для определения положительного и отрицательного вывода аккумулятора или источника питания. Если вы не знаете, что есть что, держите один щуп на одном из проверяемых проводов, а затем на мгновение прикоснитесь другим щупом к другому проводу. Если на аналоговом измерителе стрелка смещается влево, поменяйте местами щупы. Когда счетчик показывает правильно, красный щуп подключается к положительному проводу (или положительной клемме аккумулятора). На цифровом счетчике, если появляется знак «-», то переверните щупы, чтобы красный провод был подключен к плюсу.

Упражнение 3 : Найдите положительный конец батарейки небольшого фонарика.

Аналоговый измеритель	Цифровой измеритель
Убедитесь, что красный щуп подключен к положительной клемме измерителя.	Убедитесь, что красный щуп подключен к положительной клемме измерителя.
Выберите вольт постоянного тока и диапазон 3 или 10 вольт (или любой другой, который есть у вашего измерителя).	Выберите DC Volts и диапазон 2 вольта (или любой другой, который есть у вашего измерителя).
Подсоедините черный провод к любому концу батареи. На мгновение прикоснитесь красным щупом к другому концу батареи.	Подсоедините черный провод к любому концу батареи. Прикоснитесь красным щупом к другому концу батареи
Если счетчик показывает правильно, переходите к следующему шагу. Если указатель смещается влево, поменяйте датчики. То есть подключите черный щуп к тому концу, к которому вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно.	Если счетчик показывает правильно (т. е. нет знака «-»), переходите к следующему шагу, если появляется знак «-», поменяйте датчики. То есть подключите черный щуп к тому концу, которого вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно
Конец, подключенный к черному щупу, является отрицательным (-) проводом. Другой конец положительный (+).	Конец, подключенный к черному щупу, является отрицательным (-) проводом. Другой конец положительный (+).



 Практические советы к примечанию

1) Измеритель считывает напряжение между двумя датчиками, не обязательно общее напряжение в цепи. Это может показаться логичным утверждением, но многие люди попали в ловушку, не понимая разницы.

2) Проверить выходное напряжение усилителя HiFi лучше всего с помощью аналогового измерителя.

Упражнение 4 : Не имеет значения, используете ли вы левый или правый канал, но вам нужно использовать положительную и отрицательную клеммы одного канала.

1. Выберите переменный ток и диапазон 50 вольт на вашем измерителе.
2. Подсоедините один щуп к отрицательной клемме динамика.
3. Подсоедините другой щуп к положительной клемме динамика.
4. Стрелка счетчика должна двигаться вверх и вниз в такт музыке. Насколько далеко сдвинется стрелка, будет зависеть от регулятора громкости.

Это не очень практичный способ измерения выхода, но он дает интересное представление. Для правильного измерения выходных возможностей усилителя HiFi вам потребуется другое тестовое оборудование.

Измерение сопротивления с помощью мультиметра

Полезной функцией мультиметров является их способность измерять сопротивление в цепи. Хотя точное сопротивление в цепи может быть для вас бесполезным, часто полезно знать относительное сопротивление. Пример: Знание точного сопротивления вашего утюга для одежды не имеет значения. Однако знание того, что есть некоторое сопротивление (сопротивление нагревательного элемента), говорит вам, что он должен работать. Отсутствие сопротивления указывает на нарушенное соединение, которое необходимо исправить.

Лучший известный способ уничтожить ваш мультиметр — попытаться измерить высокое напряжение (например, 220 вольт переменного тока), пока оно все еще находится в диапазоне сопротивления.
Перед измерением сопротивления всегда выключайте и отключайте питание.

Метод настройки мультиметра для измерения сопротивления отличается для аналоговых и цифровых измерителей. Поэтому рассмотрим каждый отдельно.

Аналоговый мультиметр	Цифровой мультиметр
1. Выберите сопротивление. Это часто обозначается символом Ом «Ω».	1. Выберите Сопротивление. Это часто обозначается символом кОм кОм.
2. Откалибруйте измеритель. Для этого найдите ручку «Регулировка Ома», небольшой элемент управления, похожий на регулятор громкости. Держите металлические наконечники черного и красного щупов вместе так, чтобы они касались друг друга. Пока они все еще соприкасаются, переместите регулятор «Ом» до тех пор, пока стрелка не совместится с дальним правым краем шкалы. Это должно быть «0» на шкале омов (обычно верхняя шкала).	2. Цифровые измерители предварительно откалиброваны, поэтому дальнейшая калибровка не требуется.
3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой щуп куда подключается, т. е. полярность не учитывается.	3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой щуп куда подключается, т. е. полярность не учитывается. Верхняя шкала обычно является шкалой для определения сопротивления. Предположим, стрелка указывает на «15». Если диапазон был Ом x 1, то вы измеряете 15 Ом. Если диапазон составляет Ом x 10, то вы измеряете 150 Ом. Аналогично, Ом x 100 = 1500 Ом и Ом x 1 кОм = 15 000 Ом или 15 кОм. Если стрелка находится близко к левому краю шкалы, выберите следующий диапазон. Пример: диапазон находится на Ω x 1. Стрелка указывает на 1200. Измените диапазон на Ω x 10, чтобы стрелка указывала на 120.	4. Считайте показания счетчика в омах. Отображаемые цифры указывают сопротивление в Омах. Цифровые счетчики обычно измеряют в килоомах (кОм). Поэтому, если счетчик показывает 1,5, это означает 1,5 кОм или 1500 Ом, а не 1,5 Ом. Обратите внимание на маленькие символы, указывающие диапазон (если они отображаются). Это особенно важно для счетчиков с автоматическим выбором диапазона. Не замечая, что это Ом, кОм или МОм, вы легко можете ввести в заблуждение ложное показание
5. Если сопротивление в проверяемой цепи очень велико или вообще отсутствует, то стрелка победила. не двигаться. То есть стрелка остается на левой стороне шкалы, показывая инфинитив (∞) ом	5. Если сопротивление в проверяемой цепи очень велико или цепи вообще нет, прибор попытается сообщить об этом. Существуют различные способы обозначения этого состояния. На некоторых отображается OL, что означает «разомкнутый цикл» или «перегрузка». Это означает, что сопротивление настолько велико, что считается, что цепь вообще отсутствует или, по крайней мере, находится за пределами диапазона измерения. Некоторые глюкометры мигают 1,999, чтобы указать на это состояние. Проверьте, что делает ваш глюкометр с обоими неподключенными проводами.



Некоторые общеупотребительные термины

Короткое замыкание : Если сопротивление в цепи равно нулю, говорят, что это короткое замыкание. На всех измерителях это отображается как «0» (ноль омов) — или близко к нулю омов.

Разомкнутая цепь : Когда сопротивление настолько велико, что измеритель не может его зарегистрировать, говорят об «разомкнутой» цепи. Обычно это указывает на отсутствие связи между датчиками.

Примечание. При обрыве цепи измеритель иногда может показывать некоторое сопротивление (часто измеряется в мегаомах). Обычно это вызвано прикосновением к щупам руками, и прибор фактически измеряет сопротивление вашей кожи.

Практическое использование измерения сопротивления

Как упоминалось ранее, знание точного сопротивления в цепи часто не так важно, как знание того, есть ли цепь вообще, есть ли короткое замыкание или разомкнутая цепь. В качестве примеров попробуйте выполнить следующие упражнения.

Упражнение 5 : Проверьте провод, чтобы определить, неисправен он или нет. Это может быть провод от вашего HiFi, удлинитель питания или провод микрофона.

1. Выберите Сопротивление и шкалу Ом x 1. Если вы используете аналоговый измеритель, откалибруйте его, чтобы он показывал 0 Ом при замыкании щупов.
2. Проверьте провод на наличие короткого замыкания. Используя только один конец провода, поместите датчик на каждое соединение. Ваш измеритель должен показывать бесконечное сопротивление, говорящее об отсутствии цепи между двумя датчиками. Если ваш измеритель показывает близкое к 0 Ом (короткое замыкание), то его необходимо починить или заменить. Наиболее распространенные места появления «короткого замыкания» — это разъемы на обоих концах.
3. Проверьте провод на непрерывность. Используя оба конца провода, поместите по одному щупу в одну и ту же точку на каждом конце. Ваш мультиметр должен показать короткое замыкание (0 Ом). Теперь сделайте то же самое для другого соединения на каждом конце. Если ни на одном из соединений вы не получите короткого замыкания, значит, в отведении, где оно должно быть, нет сплошного замыкания. Вероятно, это означает, что провод сломан. Обычный способ исправить это — отрезать 10 см с любого конца провода, проверить целостность провода, а затем снова соединить разъемы. Это рекомендуется, потому что наибольший износ провода происходит там, где он изгибается на выходе из вилки. Если после замены концов непрерывности по-прежнему нет, возможно, лучше заменить провод.

Примечание. Некоторые неподатливые провода показывают обрыв цепи только после сильного изгиба с обоих концов. Это говорит о том, что провод сломан, но все еще имеет прерывистое соединение. Его также следует укоротить и снова соединить.

Упражнение 6 : Проверьте лампочку, чтобы убедиться, что она в порядке. Если фонарик не работает, полезно знать, разряжены ли батарейки, есть ли плохой контакт или перегорела лампочка.

1. Выберите сопротивление и диапазон Ом x1. Если вы используете аналоговый измеритель, откалибруйте его, чтобы он показывал 0 Ом при замыкании щупов.
2. Поместите щуп на каждое соединение на лампочке. Ваш мультиметр должен показать цепь. Часто показывает сопротивление почти ноль Ом, это нормально и говорит о исправной лампочке.

Примечание: сопротивление лампочки сильно возрастает при подаче питания. Это связано с тем, что, как и в случае с большинством сопротивлений, сопротивление увеличивается с температурой.

Если лампочка в порядке, выберите DC volts на вашем измерителе и убедитесь, что батареи также в порядке.

Упражнение 7 : Проверьте, не перегорел ли предохранитель. Если вы считаете, что предохранитель перегорел, лучший способ убедиться в этом — вынуть предохранитель (при выключенном питании!) и проверить его с помощью мультиметра.

1. Выберите сопротивление и диапазон Ом x1. Если вы используете аналоговый измеритель, откалибруйте его, чтобы он показывал 0 Ом при замыкании щупов.
2. Поместите щупы на каждый конец предохранителя. Ваш мультиметр должен показать короткое замыкание (отсутствие сопротивления или очень низкое сопротивление). Если сопротивление очень высокое или бесконечное, то предохранитель перегорел.

Измерение тока на мультиметре

Большинство мультиметров имеют возможность измерять небольшие величины постоянного тока. Некоторые счетчики также позволяют измерять переменный ток. Хотя здесь объясняется измерение постоянного тока, процедура измерения переменного тока основана на аналогичных принципах.

Когда мы измеряем напряжение, мы измеряем разницу напряжения от одного датчика к другому. То есть измеряем напряжение на определенном сопротивлении.

Пример: Здесь у нас есть две 1,5-вольтовые батареи, соединенные последовательно, чтобы дать 3 вольта на сопротивлении (лампочка). Разместив щупы, как показано, мы можем измерить напряжение (3 вольта) на лампочке.

Чтобы измерить ток в цепи, нам нужно измерить ток, протекающий через сопротивление. Мы видели, что мы не можем просто поместить щупы на сопротивление, так как это дает нам напряжение, а не ток. Так в чем же секрет?

В статье о страшном законе Ома мы узнали, что ток, протекающий через последовательную цепь, одинаков во всей цепи. Следовательно, если мы можем измерить ток, протекающий через любую часть цепи, мы эффективно измеряем ток, протекающий через сопротивление. То есть ток, протекающий через сопротивление, такой же, как ток, протекающий по проводу, который такой же, как и ток, протекающий через батареи (используя наш пример).

Так как же нам все это сделать? Мы могли бы перерезать провод между батареей и лампочкой. Затем подключите по одному щупу к каждому из обрезанных концов, выбрав мультиметр для измерения постоянного тока. Это будет работать, поскольку мы измеряем ток, протекающий по проводу (и мультиметру). Поскольку это последовательная цепь, мы также измеряем ток, протекающий через лампочку и батареи.

Однако не всегда разумно резать провода без необходимости. В нашем примере очевидным местом для разрыва цепи и вставки наших щупов будет конец одной из батарей. У большинства держателей батарей есть пружина, обеспечивающая хороший контакт. Обычно можно отделить батареи и вставить небольшой кусок картона, чтобы изолировать батареи друг от друга. Затем нужно просто поместить щуп с обеих сторон картона.

Каким бы способом ни можно было разорвать цепь, именно в этот момент необходимо вставить щупы.

Какой датчик где?

При измерении переменного тока не имеет значения, в какую сторону идут красный и черный щупы. В ДС это имеет значение. Черный (отрицательный) щуп должен идти на плюсовую сторону разрыва. То есть он должен идти с той стороны «разрыва», которая ближе всего к плюсу блока питания (или аккумуляторов). Если вы перепутаете это и перепутаете провода, то счетчик будет читать в обратном направлении. То есть на аналоговых измерителях стрелка быстро сдвинется с левой стороны шкалы. Если это произойдет, обычно не возникает необратимого повреждения, просто поменяйте местами датчики. На цифровых счетчиках происходит только то, что перед цифрами появляется знак «-», указывающий на отрицательный ток, но значение правильное.

Практические моменты, на которые следует обратить внимание

1. При измерении переменного тока (если в вашем измерителе есть такая возможность) будьте очень осторожны, чтобы не коснуться металлических наконечников щупов. Это связано с тем, что чаще всего при измерении переменного тока опасно ( высокие) напряжения.

2. Помните об ограничениях вашего глюкометра. Многие счетчики позволяют измерять только очень малые токи постоянного тока. Часто 25 миллиампер (мА) является максимальным. Многие счетчики также могут измерять 10 ампер. Для этого обычно необходимо переместить красный щуп в другое гнездо на измерителе. Часто это только 10 ампер переменного тока, а не постоянного тока. Обязательно внимательно прочитайте руководство, чтобы знать, что можно и что нельзя делать с вашим измерителем.

3. Многие цифровые счетчики допускают максимальный ток 200 мА. Если этот предел превышен, возможно, потребуется замена предохранителя в счетчике. Целесообразно иметь под рукой хороший запас сменных предохранителей.

4. Вставка щупов между двумя батареями — это простой способ проверить зарядный ток, подаваемый на никель-кадмиевые батареи.

РЕЗЮМЕ

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ ПРИКАСАЙТЕСЬ к металлическим штифтам

При измерении переменного тока не имеет значения, в какую сторону идут датчики.

При измерении напряжения постоянного тока красный положительный щуп подключается к положительной стороне тестируемого устройства.

При измерении сопротивления убедитесь, что на проверяемое сопротивление не подается питание. Неважно, в какую сторону идут зонды.

При измерении тока необходимо разорвать цепь в соответствующем месте и вставить щупы последовательно с проверяемой цепью. Черный щуп идет к плюсовой стороне разрыва.

Итак, берите мультиметр и начинайте «смотреть» на электричество, но делайте это осторожно!

Дальнейшее чтение

Раскрытие информации: Если вы покупаете по этим ссылкам Amazon, Джефф получает небольшую комиссию с каждой продажи.

Обратите внимание: Из-за других обязательств я в настоящее время не могу тратить время, необходимое для того, чтобы отвечать на дополнительные вопросы так, как я хотел бы. Надеюсь, это временная ситуация. Приносим извинения за неудобства.
Джефф

Популярные на этой неделе

измерения — Какой цвет положительный на мультиметре?

спросил
9 лет, 10 месяцев назад

Изменено
1 год, 11 месяцев назад

Просмотрено
50 тысяч раз

\$\начало группы\$

Купил мультиметр с проводами. Я бы подумал, что красный цвет положителен, но когда я считываю показания, он работает только в том случае, если я использую черный цвет как положительный. Собран неправильно? В мануале ничего нет. Это гринли дм-20.

• измерение
• мультиметр

\$\конечная группа\$

4

\$\начало группы\$

Каждый достойный мультиметр использует красный цвет для положительного и черный для отрицательного.

Кроме того, при измерении напряжения можно просто переключать входы. Это не пойдет не так, вы просто получите отрицательное значение.

Если вы подозреваете, что он может быть неправильно собран, просто проверьте его с помощью источника напряжения, в котором вы знаете, какой полюс положительный, а какой отрицательный. Подсоедините плюс к красному проводу, а минус к черному проводу. Если чтение положительное, красный для положительного. В противном случае он действительно собран неправильно, и для негатива следует использовать красный цвет.

\$\конечная группа\$

3

\$\начало группы\$

Одно наблюдение: ПОЛОЖИТЕЛЬНЫЙ вывод для функции OHMS обычно является ЧЕРНЫМ выводом аналогового мультиметра и обычно КРАСНЫМ выводом цифрового мультиметра.

Таким образом, если вы измеряете проводимость диода с помощью аналогового мультиметра старой школы, вам, возможно, придется поменять местами выводы, чтобы заставить его проводить (или не проводить).
