Габарит линии это: норматив по ПУЭ, расчет и замеры

норматив по ПУЭ, расчет и замеры

Автор Electricity На чтение 3 мин. Опубликовано 12.01.2020

Воздушные линии электропередач – это электроустановка, которая используется для передачи и распределения электрической энергии по проводам различного сечения. Последние закрепляются на изоляторах, которые прикрепляются к траверсам или к специальной арматуре на опорах. При проектировании и монтаже важно соблюдать габариты ВЛ, куда включается длина пролетов, расстояния от объектов, стрела провеса.

Содержание

1. Габариты ВЛ
2. Определения
3. Допустимые величины по ПУЭ
4. Проведение замеров габаритов

Габариты ВЛ

Основным документом, в котором прописываются требования к габаритам, является «Правила устройства электроустановок» (ПУЭ). В этой нормативной документации предоставляется отдельная глава, которая посвящается рассматриваемому вопросу. Разберем основные моменты по заданному направлению.

Определения

Габариты ВЛ – это предельно допустимые расстояния от проводов до поверхности земли и различных объектов, сооружений и устройств. Соблюдение этих требований обеспечивает правильное и безопасное использование электроустановки для передачи и распределения электроэнергии. В понятие включается:

1. Высота подвеса – расстояние от места крепления проводов на изоляторе до земли. Габаритом над землей называется величина от низшей точки пролета до земли.
2. Стрела провеса – это разница от подвеса ЛЭП и проводов в наименьшей точке (посередине пролета) до земли. Величина зависит от температуры воздуха, пролета, марки опор.
3. Существует понятие габарит при пересечении и сближении. Это величины, которые регламентируют длину по вертикали до поверхности дорог, рек, пересекаемых ВЛ, а также наименьшие величины до объектов и строений.

Длина промежуточного пролета – это величина между смежными опорами. Для ВЛ 0,4 кВ этот показатель составляет 30-50 метров в зависимости от сечения, климата, типов опор.

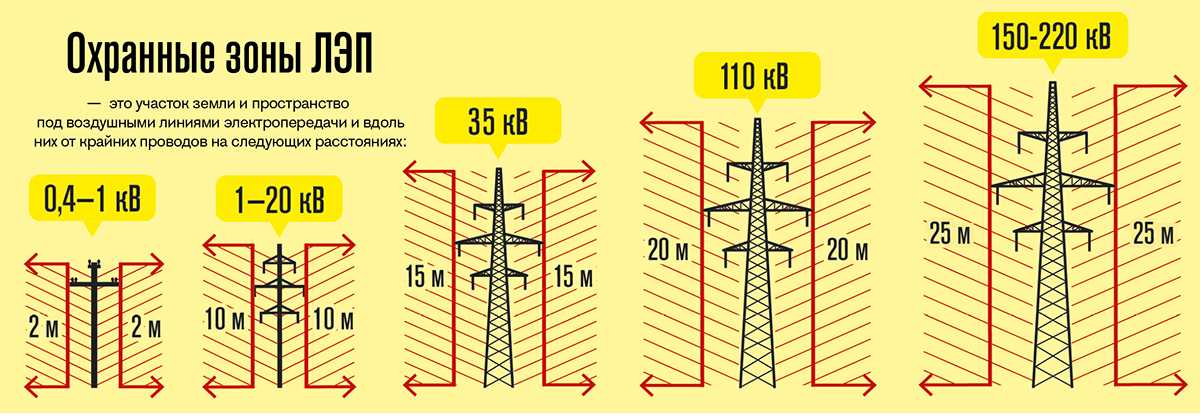

Допустимые величины по ПУЭ

Габариты ВЛ зависят от нескольких факторов, в том числе от напряжения линии, от проходимости в городе или на пересеченной местности, по используемым материала. Рассмотрим различные примеры далее:

• Для ВЛ 0,4 кВ согласно ПУЭ следующие – до земли не менее 6 метров. Ответвление ввода через дорогу обязано сопровождаться высотой не менее 3,5 м. От проводов на фронтоне до земли величина составляет не меньше 2,75 метра. При пересечении с железной дорогой, трамвайной или троллейбусной линией не менее 7,5 м, до других проводов не менее 1,5 м. Стрела провеса для линии до 1000 В при пролете 35-45 метров последняя не превышает 1,2 метра.
• Габариты ВЛ 10 кВ регламентируются ПУЭ. Минимальное расстояние до земли составляет не менее 7 м. При пересечении с железной дорогой, трамвайной или троллейбусной линией не менее 9,5 м, до провода не менее 3 метров. Стрела провеса ВЛ 10 киловольт не превышает 1,5 м.

Строительство ВЛ любого напряжения над зданиями не допускается. При совместной подвеске разного напряжения между фазами соблюдается расстояние не менее 1,2 метра.

Расчет габаритов основывается на «Правилах устройства электроснабжения». Этот нормативный документ лег в основу типовых проектов по каждому типу опор ВЛ 0,4-10 кВ. Расчет осуществляется с учетом климатических особенностей. В ПУЭ представлена формула, определяющая стрелу провеса провода для ВЛ от 35 киловольт и выше.

Проведение замеров габаритов

Наиболее точный, безопасный и эффективный способ определения расстояния основан на использовании оптических приборов. Этот вариант позволяет получить информацию без отключения ВЛ электропередач. Для реализации поставленной задачи подходит теодолит, высотомер или другие изделия схожего назначения. Процесс поэтапный, на первой стадии оценивается высота подвеса линии. На второй делается замер до низшей точки провисания провода, а также в местах пересечения с дорогами или объектами.

Стрела провеса провода ВЛ определяется математически. Величина меняется в зависимости от температуры наружного воздуха. Если ЛЭП не введена в эксплуатацию оценка производится с применением штанги или каната с метками. Помните, что неправильно выбранные величины становятся причиной появления несчастных случаев, «схлестов» и обрывов.

Габариты ВЛ Габариты воздушной линии ЛЭП Проведение замеров габаритов

Габарит — линия — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Конструкционная схема одноцепной воздушной линии. а 1 — анкерная опора. 2 — промежуточная опора. б основные характеристики габаритного пролета ВЛ.  [1]

Габарит линии — — наименьшее расстояние от нижней точки провода до земли ( воды, полотна дороги) — — должен быть таким, чтобы обеспечить безопасность движения людей и транспорта под линией. Расстояние между соседними фазами линии зависит главным образом от ее номинального напряжения. Конструкция фазы ВЛ в основном определяется количеством проводов в фазе. Если фаза выполнена несколькими проводами, она называется расщепленной. Расщепленными выполняют фазы ВЛ высокого и сверхвысокого напряжения.
 [2]

Наименьшие допускаемые расстояния проводов воздушных линий до земли, м.  [3]

Габарит линии задается, исходя из напряженности электрического поля и безопасности транспорта, линий связи, людей и животных, которые могут находиться под проводами. Для ВЛ 750 кВ и выше габарит задается с учетом требований биозащиты и охраны окружающей среды, например защиты от радио — и акустических помех.
 [4]

Характеристики пролета воздушной линии.  [5]

Габаритом линии ( Я) называется наименьшее расстояние между проводом и землей или до различных сооружений.
 [6]

ПУЭ минимальный габарит линии до земли, приходится уменьшать расстояние между опорами, а это удорожает линию.
 [7]

Для непосредственного измерения габаритов линии, находящейся под напряжением, до земли или других объектов могут применяться изолирующие штанги. Сумма измеренного веревкой расстояния и длины штанги равна габариту до земли.
 [8]

Параметры двух типовых формирующих двухполюсников.  [9]

Кроме того, необходимо учитывать требования к габаритам линии, вытекающие из общей компоновки радиопередающего устройства. Расстояние должно быть больше радиуса катушек линии, иначе их добротность значительно ухудшается.
 [10]

Конструкция линии задер — [ IMAGE ] Конструкция оптро.  [11]

Это дает возможность при одних и тех же габаритах линии получить задержку сигнала в такое же число раз большую либо в принципе уменьшить длину линии на пять порядков. На практике обычно стремятся получить максимально возможную задержку сигнала при приемлемых габаритах, например совместимых с габаритами микросхем.
 [12]

Определение стрелы провеса при обрыве провода необходимо для проверки габаритов линии при прохождении ее по населенной местности и на пересечениях с инженерными сооружениями. Обрыв провода приводит к тому, что в соседних пролетах с необорванными проводами возникает остаточное тяжение, вызывающее отклонение гирлянд и прогиб промежуточных опор. В результате этого напряжение в необорванных проводах снижается, а стрела их провеса увеличивается.
 [13]

Вертикальное расстояние Л, от поверхности земли до низшей точки провода называется габаритом линии.
 [14]

При сравнительно небольших изоляционных расстояниях ( примерно до 2 м), соответствующих габаритам линии и открытых распределительных устройств напряжением до 220 кВ включительно, разрядные напряжения еще мало зависят от конфигурации электродов. Поэтому выбор изоляционных расстояний для указанных классов напряжений производится по разрядной характеристике промежутка стержень — плоскость, для которого характерна наибольшая несимметрия электрического поля.
 [15]
