Ферритовые материалы TDK

В начале 30-х годов два профессора Токийского Технологического университета Йогоро Като и Такеши Такеи изобрели ферриты – магнитные материалы, представляющие собой смесь оксида железа Fe₂O₃ с оксидами других металлов (таких как Fe, Mn, Zn, Ni, Mg, Co, Cu) и обладающие ферромагнетизмом. Вскоре после этого, в 1935 году, и была основана компания TDK, которая впервые поставила производство магнитомягких ферритовых материалов для использования в промышленности и технике.

Первым продуктом TDK на рынке стали «оксидные кольца» (рис. 1) для изготовления трансформаторов и катушек индуктивности. Уже с начала своей истории развития приоритетом для TDK стали инновационные разработки в области улучшения свойств ферритовых материалов и поиск новых областей их применения в электронной технике.

Рисунок 1. Первый в мире ферритовый сердечник.

Основные электромагнитные параметры ферритовых материалов

Рассмотрим фундаментальное свойство ферритового материала — гистерезис (рис. 2). Пусть изначально имеется полностью размагниченный феррит — точка 0. По мере увеличения прикладываемого внешнего магнитного поля Н, идёт процесс намагничивания феррита до индукции насыщения B_s по кривой 0-1, так называемой кривой первоначального намагничивания. Далее убирая внешнее поле, т.е. снижая напряженность поля до нуля, феррит размагничивается по кривой 1-2, сохраняя в отсутствии внешнего поля магнитный момент, характеризующийся величиной остаточной магнитной индукции B_r. Магнитная индукция обращается в нуль лишь под действием внешнего поля Н_с, имеющего направление, противоположное полю, вызвавшему намагничивание. Напряженность Н_с называется коэрцитивной силой. Продолжая прикладывать магнитное поле в противоположном направлении, магнитная индукция выходит снова на насыщения B_s. При действии на феррит переменного магнитного поля индукция будет изменяться согласно кривой 1-2-3-4-5-1, которая носит название петли гистерезиса.

Рисунок 2. Петля гистерезисного цикла феррита. Н — напряженность внешнего магнитного поля. В — магнитная индукция внутри ферритового материала.

Условно в зависимости от ширины петли гистерезиса, ферритовые материалы можно поделить на магнитотвёрдые и магнитомягкие (рис. 3).

• Магнитотвёрдые ферриты обладают большими значениями коэрцитивной силы Н_с и остаточной намагниченности B_r. Намагничиваются до насыщения и перемагничиваются в сравнительно сильных магнитных полях, характеризуются широкой петлёй гистерезиса.
• К магнитомягким ферритам относят материалы с малой коэрцитивной силой Н_с и высокой магнитной проницаемостью µ. Они обладают способностью намагничиваться до насыщения в слабых магнитных полях, характеризуются узкой петлёй гистерезиса.

Рисунок 3. Петля гистерезисного цикла магнитомягкого и магнитотвёрдого ферритов.

Одним из важных параметров ферритовых материалов является магнитная проницаемость. Связь магнитной проницаемости µ, напряженности магнитного поля Н и магнитной индукции В выражается следующей формулой:

µ_ab — абсолютная магнитная проницаемость

µ_o — магнитная проницаемость вакуума (4π х 10^-7 Гн/м)

µ — относительная магнитная проницаемость.

Абсолютная магнитная проницаемость µ_ab данного материала равна произведению относительной магнитной проницаемости µ на магнитную проницаемость вакуума µ_o. Относительная магнитная проницаемость среды показывает во сколько раз индукция магнитного поля в данной среде отличается от индукции этого же поля в вакууме. Относительная магнитная проницаемость среды является безразмерной величиной.

Как видно из вышеприведенной формулы, при приложении внешнего магнитного поля Н магнитная индукция внутри феррита В усиливается тем больше, чем больше относительная магнитная проницаемость µ.

В связи с нелинейной зависимостью B = f(H) проницаемость µ не является величиной постоянной. На рис. 4 приведена характерная зависимость магнитной проницаемости µ ферритового материала от напряженности магнитного поля Н. Здесь же представлена кривая первоначального намагничивания В(Н).

Рисунок 4. Кривая первоначального намагничивания и зависимость магнитной проницаемости от напряженности магнитного поля.

Начальная магнитная проницаемость µ_i определяется тангенсом угла наклона касательной в точке, где напряженность поля H → 0, к основной кривой намагничивания. Для описания поведения магнитного материала в переменном магнитном поле вводится амплитудная проницаемость µ_a, определяемая как тангенс угла наклона прямой, проведенной из начала координат в точку кривой намагничивания. Максимальное значение проницаемости µ_m достигается при приближении к области насыщения кривой намагничивания, после чего при дальнейшем увеличении напряженности магнитного поля H, начинается ее падение.

Величина магнитной проницаемости ферритов также изменяется с температурой (рис. 5), как правило, увеличивается по мере роста температуры и после достижения локального максимума при определённой температуре, проницаемость начинает уменьшаться до проницаемости вакуума μ=1. Температура, при которой магнитные свойства феррита исчезают, называется температурой Кюри. Эта температура определяется следующим образом: на графике зависимости магнитной проницаемости от температуры откладывается 2 точки 0.2 µ_imax и 0.8 µ_imax (20% и 80% от максимального значения начальной магнитной проницаемости, соответственно), проводится прямая через указанные две точки. Пересечение этой прямой с прямой µ_i = 1 , параллельной температурной оси, позволяет определить значение температуры Кюри.

Рисунок 5. Зависимость начальной магнитной проницаемости от температуры.

Характер зависимости магнитной проницаемости от температуры зависит от свойств ферритового материала. Чтобы использовать феррит в широком температурном диапазоне, он должен иметь устойчивые электромагнитные характеристики, в частности с небольшим изменением магнитной проницаемости при изменении температуры. В качестве показателя изменения проницаемости от температуры вводят температурный коэффициент α_µ проницаемости и относительный температурный коэффициент α_F проницаемости:

µ_ref — магнитная проницаемость при референсной температуре Т_ref
µ_T — магнитная проницаемость при температуре Т_Т

В качестве референсной температуры Т_ref рекомендуется брать 25 °С. Температура Т принадлежит тому температурному диапазону, в котором планируется использовать ферритовый материал (обычно это -40 °С, -25 °С, + 5 °С, + 55 °C, + 85 °C).

Связь между относительной магнитной проницаемостью µ и индуктивностью L выражается следующей формулой:

A_e — эффективная площадь поперечного сечения (м²)
l_e — эффективная длина магнитной силовой линии (м)
µ_о — магнитная проницаемость вакуума (4π х 10^-7 Гн/м)
N — число витков.

Исходя из этой формулы видно, например, что нельзя допускать, чтобы дроссель работал с заходом в область насыщения, так как в этой области начинает резко падать проницаемость сердечника, а следовательно, индуктивность дросселя в этой области существенно уменьшится.

Для учёта характера изменения магнитного поля со временем вводится комплексная магнитная проницаемость, чтобы описать влияние среды на сдвиг фазы вектора магнитной индукции B по отношению к вектору напряженности магнитного поля H. Переменное магнитное поле индуцирует вихревые ЭДС в окружающих проводниках, при это возникают вихревые токи (токи Фуко), являющиеся источником потерь из-за омического сопротивления проводников.

f — частота переменного магнитного поля(Гц)
Z_measured — импеданс (Ω)
L_measured — индуктивность (Гн)
R_measured — сопротивление (Ω)

Как видно из представленных формул, µ^‘ – это вещественная часть, обозначающая индуктивную компоненту, а µ^» – это мнимая часть, обозначающая резистивную компоненту.

Вещественная составляющая магнитной проницаемости µ^‘ определяет величину запаса магнитной энергии в магнитном веществе, возвращаемого при размагничивании, мнимая часть µ^» определяет величину необратимых потерь на вихревые токи, перемагничивание (гистерезис), поглощение в веществе. Характеризуя потери, часто пользуются понятием тангенса угла магнитных потерь tanδ вещества. Это безразмерная величина, равная тангенсу угла между напряженностью магнитного поля Н и магнитной индукцией В, представляющих собой синусоидальные функции времени. Тангенс угла можно представить в следующем виде:

Угол δ называют углом потерь, поскольку для синусоидальных величин В и Н магнитные потери Р=π ƒ В_m H_m sinδ (где В_m и H_m — амплитудные величины) пропорциональны синусу этого угла, а для малых углов — самому углу.

Важнейшей характеристикой магнитных материалов является зависимость комплексной магнитной проницаемости от частоты электромагнитного поля (дисперсия проницаемости). На рис. 5 в качестве примера приведены магнитные спектры (зависимости действительной части комплексной магнитной проницаемости от частоты) ряда никель-цинковых ферритов производства фирмы TDK, имеющих различную начальную магнитную проницаемость в диапазоне от 1 до 10000 МГц. Общим для всех спектров является существование области частот, где значение µ^‘ остается постоянным. При более высоких частотах магнитная индукция В не успевает следовать за изменением магнитного поля Н, вызывая фазовый сдвиг. Из-за этого действительная часть проницаемости µ^‘ (индуктивная компонента) довольно быстро падает до очень малых значений, а мнимая часть µ^» (резистивная компонента) начинает увеличиваться, и, следовательно, магнитные потери возрастают. Существует некоторое ограничивающее значение магнитной проницаемости в высокочастотной области, называемое пределом Сноека (на рис. 6 обозначен красной линией). Предел Сноека ограничивает частотный диапазон, допустимый для использования ферритового материала.

Рисунок 6. Зависимость действительной части комплексной магнитной проницаемости от частоты. Предел Сноека.

Видно, что в материалах (µ_i(HF70)=1500 > µ_i(HF57)=600 > µ_i(HF40)=120) с более высоким значением µ_i снижение действительной части магнитной проницаемости начинается в области более низких частот.

Кроме того, материалы (B_s(HF70)=280 мТл < B_s(HF57)=400 мТл < B_s(HF40)=410 мТл) с более высокой индукцией насыщения имеют более высокую граничную частоту, где они пригодны для использования.

Марганец-цинковые Mn-Zn и никель-цинковые Ni-Zn ферриты

Наибольшее распространение среди магнитомягких ферритовых материалов получили марганец-цинковые Mn-Zn и никель-цинковые Ni-Zn ферриты (рис. 7). Разнообразие марок Mn-Zn и Ni-Zn-ферритов определяется, главным образом, соотношением главных компонентов, наличием легирующих присадок и режимами синтеза.

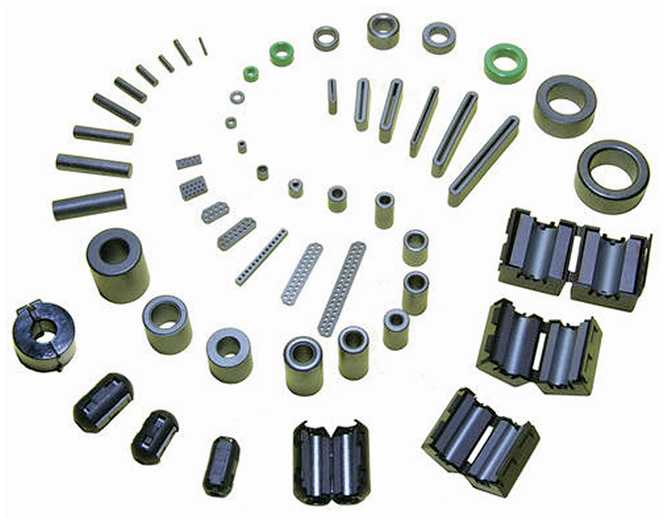

Рисунок 7. Mn-Zn и Ni-Zn ферриты.

Отличительными особенностями Mn-Zn ферритов являются высокие значения начальной магнитной проницаемости μ_i и магнитной индукции насыщения В_s, при этом магнитные потери низкие. Недостатком является небольшое удельное сопротивление, что затрудняет их использовать при высоких частотах. Прямая обмотка не возможна, а значит, необходимо вводить изоляционный корпус, что приводит к увеличению массы и габаритов. Предел Сноека, показывает, что верхняя граница рабочей области частот ограничена 1 МГц и менее. Основное применение Mn-Zn ферритов — синфазные дроссели в линиях источников питания.

По сравнению с Mn-Zn ферритами, Ni-Zn ферриты имеют невысокие значения начальной проницаемости μ_i, и магнитной индукции насыщения В_s, высокие магнитные потери, однако удельное сопротивление высокое, поэтому прямая обмотка сердечника возможна. Ni-Zn ферриты используются для изготовления маленьких катушек индуктивности и чип индуктивностей, помехоподавляющих бусин и фильтров, помещенных в корпус.

Стоит отметить, что Mn-Zn ферриты обладают меньшей зависимостью магнитной проницаемости от напряженности магнитного поля по сравнению с никель-цинковыми. Ширина петли гистерезиса у них меньше ввиду меньших значений остаточной индукции и коэрцитивной силы при достаточно высоких значениях индукции. Особенностью марганцево-цинковых ферритов является более высокое значение температуры Кюри к по сравнению с никель-цинковыми ферритами и меньшие значения температурного коэффициента магнитной проницаемости.

В таблице 1 представлены характеристики ферритовых материалов TDK, используемых для кабелей круглого сечения (в том числе бусин), плоских кабелей и коннекторов.

Таблица 1. Характеристики материалов помехоподавляющих ферритов. Для кабелей круглого сечения, плоских кабелей и коннекторов.

Название материала	HF90	HF70	HF57	HF40	HF30
Материал	Mn-Zn	Ni-Zn	Ni-Zn	Ni-Zn	Ni-Zn
Начальная проницаемость μi	5000	1500	600	120	45
Относительный температурный коэффициент αi(x10-6/°С)		1∼3	3∼5	8∼18	5∼15
Температура Кюри Tc°С	> 180	> 100	> 180	> 250	> 300
Магнитная индукция насыщения Bs(мT)	480	280	400	410	320
Удельное сопротивление ρ(Ω⋅м)	0. 3	105	105	105	105
Плотность db(x103кг/м3)	4.8	5.0	5.0	5.0	5.0
Рабочая область частот ν (МГц)	∼1	∼500	∼500	∼600	∼1000

Области использования:

Рис. 8 демонстрирует зависимости вещественной и мнимой частей магнитной проницаемости от частоты для материалов, указанных в таблице 1. Обращает внимание то, что мнимая часть магнитной проницаемости μ˝ достигает максимального значения на частоте, на которой вещественная часть магнитной проницаемости μ’ снижается примерно на половину по сравнению со значением начальной магнитной проницаемости. Сноек в 1948 г. объяснил такую взаимосвязь существованием ферромагнитного резонанса в поле магнитной анизотропии.

Рисунок 8. Зависимости действительной и мнимой частей магнитной проницаемости от частоты для ферритовых материалов HF90, HF70, HF57, HF40.

Характеристики ферритовых Mn-Zn материалов, используемых для изготовления синфазных дросселей, представлены в таблице 2.

Таблица 2. Характеристики материалов помехоподавляющих ферритов. Для синфазных дросселей.

Название материала	HS52	HS72	HS10
Материал	Mn-Zn	Mn-Zn	Mn-Zn
Начальная проницаемость μi	5500	7500	1000
Температура Кюри Tc°С	> 130	> 130	> 120
Магнитная индукция насыщения Bs(мT)	410	410	380
Удельное сопротивление ρ(Ω⋅м)	1	0. 2	0.2
Плотность db(x103кг/м3)	4.9	4.9	4.9
Рабочая область частот ν (МГц)	∼1	∼500	∼500

Области использования:

Ферриты нашли широкое применение в качестве фильтров, используемых как на сигнальных проводах для ослабления внешних помех, так и на проводах питания для уменьшения создаваемых ими помех.

Один из возможных способов помехоподавления — использование ферритового сердечника как индуктивного элемента. Для обычного ферритового кольца (бусины) провод либо продевается через кольцо, образуя одновитковую катушку индуктивности, либо образует многовитковую тороидальную обмотку, что увеличивает индуктивность и, соответственно, эффективность помехоподавления. Также используются разборные фильтры в корпусе на защёлках. В этом случае (при использовании ферритового сердечника как индуктивного элемента) важно использовать ферритовый материал в области частот, где вещественная часть начальной магнитной проницаемости μ^‘ имеет высокое значение, чтобы значение индуктивности было наибольшим.

Часто ферритовые сердечники используются для отсечения помех посредством импеданса. В этом случае важно правильно подобрать не только материал феррита, но и конфигурацию сердечника, количество витков, чтобы получить импеданс достаточной величины для достижения помехоподавления в требуемой области частот. В этом случае помехи отражаются, но не исчезают. На рис. 9 представлены зависимости импеданса от частоты для кольца типоразмера 20х10х20 из ферритовых материалов HF90, HF70, HF57, HF40, HF30.

Рисунок 9. Зависимости импеданса от частоты для кольца типоразмера 20х10х20 из ферритовых материалов HF90, HF70, HF57, HF40, HF30.

Для ферритового вещества импеданс носит комплексный характер Z=(R,X). Его активная составляющая R связана, в первую очередь, с проводимостью. Реактивная компонента X определяется емкостными свойствами.

На рис. 10 (слева) представлены графики частотных характеристик импеданса, а также его активной и реактивной составляющих для бусины типоразмера 6.4х5х3.2 из Ni-Zn феррита HF70. Частота, при которой реактивная X и активная R компоненты импеданса совпадают, называется ферромагнитной резонансной частотой, и зависит от материала феррита. Для Ni-Zn феррита HF70 резонансная частота равна 6 Мгц. Ниже этой частоты, полное сопротивление определено в основном индуктивной составляющей Х. В диапазоне 6 МГц — 100 МГц, ситуация меняется, теперь активная составляющая импеданса R доминирует, именно в этой области помехи могут быть поглощены (без отражения).

Рисунок 10. Частотные характеристики абсолютной величины импеданса |Z|=√R²+Х² (а также активной R и реактивной X составляющих) и абсолютной величины магнитной проницаемости |µ|=√µ^‘2+µ^»2(а также действительной µ^‘ и мнимой µ^» частей) для бусины типоразмера 6. 4х5х3.2 из Ni-Zn феррита HF70. Количество витков = 1.

На рис. 10 (справа) представлены зависимости модуля комплексной магнитной проницаемости, его действительной и мнимой частей от частоты, рассчитанные из частотных характеристик импеданса. Как видно из представленных графиков, имеются взаимосвязи между μ’ и L(X), μ’’ и R, |μ| и |Z|, соответственно. Ниже резонансной частоты, начальная магнитная проницаемость определена в основном вещественной составляющей μ’, а выше — мнимая составляющая проницаемости μ’’ доминирует.

Отечественные ферритовые материалы

Ниже представлены основные марки и характеристики отечественных магнитомягких материалов. Основными электромагнитными параметрами, характеризующими свойства группы магнитомягких ферритов, являются: начальная магнитная проницаемость (μ_н), относительный тангенс угла магнитных потерь (tgδ_н/μ_н), относительный температурный коэффициент начальной магнитной проницаемости (α_τμн), удельные объемные магнитные потери (P).

Электромагнитные параметры отечественных ферритовых материалов для слабых и средних магнитных полей.

Низкочастотные марганец-цинковые ферритовые материалы для слабых магнитных полей

Марка феррита	Начальная магнитная проницаемость		tgδμ/μн·106, не более, при			fкр, МГц при tgδ	ρ, Ом·м	θ, °C	B, Тл при Нm=800 А/м Т=20 °C
	номинальное значение	предельное отклонение	Ha, А/м		f, МГц	0,1
			0,8	8,0
2000НМ	2000	+500/-300	15	45	0,1	0,500	0,5	200	0,38

Зависимость относительного тангенса угла магнитных потерь марки М2000НМ от частоты (H≤0,5 А/м)

Никель-Цинковые (NiZn) ферритовые материалы

Марка феррита	Начальная магнитная проницаемость		tgδμ/μн·106, не более, при		fкр, МГц при tgδ	ρ, Ом·м	θ, °C	B, Тл при Нm=800 А/м Т=20 °C
	номинальное значение	предельное отклонение	Ha, А/м	f, МГц	0,1
			0,8
2000НН	2000	+400/-200	85	0,1	0,1	10	70	0,25
1000НН	1000	+200/-200	50	0,1	0,4	10000	110	0,27
600НН	600	+200/-100	22	0,1	1,5	10000	110	0,31
400НН	400	+100/-50	18	0,1	3,5	10000	120	0,25

Зависимость относительного тангенса угла магнитных потерь Никель-цинковых ферритов от частоты (H≤0,5 А/м)

---

Термостабильные марганец-цинковые ферритовые материалы для слабых магнитных полей

Марка феррита	Начальная магнитная проницаемость		tgδμ/μн·106, не более, при		B, Тл	Br, Тл	Hc, А/м	θ, °C	ρ, Ом·см	Pфг/см3	αrμ н·106, 1/°C, в интервале температур
	номинальное значение	предельное отклонение	Ha, А/м	f, МГц
			0,8
2000НМ1	2000	+500/-300	≤15	0,1	0,38	0,12	16	>200	500	4,3-4,7	-0. 1÷1 (-10÷20°C)
											-0.1÷0.8 (+20÷+50°C)
											-0.1÷1(+20÷+70°C)
1500НМ3	1500	+300/-300	≤5	0,1	0,38	0,08	16	>200	2000	4,3-4,7	-0.2÷1,5 (-60÷20°C)
											-0.2÷0.7 (+20÷+70°C)
											-0.2÷1,5(+20÷+155°C)
1000НМ3	1000	+200/-200	≤5	0,1	0,33	0,1	28	>200	1000	4,3-4,7	-0. 2÷1,5 (-60÷20°C)
											-0.2÷1.2 (+20÷+70°C)
											-0.2÷1,2(+20÷+155°C)

---

Высокочастотные термостабильные никель-цинковые ферриты для слабых и средних магнитных полей

Марка феррита	Начальная магнитная проницаемость		tgδμ/μн·106, не более, при		B, Тл	Br, Тл	Hc, А/м	θ, °C	ρ, Ом·см	Pфг/см3	αrμ н·106, 1/°C, в интервале температур
	номинальное значение	предельное отклонение	Ha, А/м	f, МГц
			0,8
80ВН	80	+16/-16	≤90	30	0,35	0,16	280	>400	106	4,3-4,6	0÷6(-25÷+70°C)
50ВН	50	+10/-10	≤180	20	0,30	0,2	360	>450	106	4,5-4,8	-3÷+10 (-60÷20°C)
											0÷+10 (+20÷+125°C)
30ВН	30	+5/-5	≤170	30	0,26	0,07	520	>450	107	4,5-4,8	-0. 2÷1,5 (-60÷20°C)
											-0.2÷1.2 (+20÷+70°C)
											-0.2÷1,2(+20÷+155°C)
20ВН	20	+4/-4	≤300	30	0,20	0,1	1000	>450	106	3,7-4,0	-2÷20 (-60÷20°C)

---

Параметры	Марка материала
	10000НМ	6000НМ	6000НМ1	4000НМ
μн	10000 +5000/-2000	6000 +2000/-1200		4000 +800/-500
tgδμ/μн·106, не более	35 при Ha=0,8 А/м и f=0,02 МГц	45 при Ha=0,8 А/м и f=0,03 МГц	10 при Ha=0,8 А/м и f=0,03 МГц	35 при Ha=0,8 А/м и f=0,1 МГц
fкр,МГц, при tgδ=0. 1	0.05	0.005	0.1	0.1
B, Тл	0.35	0.35	0.35	0.35
Br, Тл	0.11	0.11	0.09	0.13
Hc, А/м	4. 0	8.0	8.0	8.0
ρ, Ом·см	1.0	10.0	100.0	50.0
ρ, г/см3	4.9-5.0	4.6-4.8	4.6-4.8	4.6-4.8
θ, °C	≥110	≥110	≥110	≥110

Силовые марганец-цинковые материалы 2500НМС1 и 2500НМС2 были разработаны как проект импортозамещения зарубежной силовой марки 3С8 и предназначены для работы в источниках питания телевизионной техники.
В настоящее время на российском рынке ферритов также представлен силовой материал 2500НМС7, являющийся аналогом материала Epcos N87 и предназначенный для работы на частоте до 300кГЦ.

Марка феррита	μн	Удельные объемные потери, Pv, мВт /(см3)				Индукция насыщения, B, Тл, (не менее) при Ha = 240 А/м
		при температуре Т°С		При величине индукции, B, Тл	На частоте, кГц	при температуре Т°С
		+25±10	100±3			100±3
2500НМС1	—	168	139,2	0,2	16	0,29
2500НМС2	—	136	96	0,2	16	0,32
