Напряжение — это физическая величина, позволяющая вычислить работу, совершаемую заряженными частицами под действием электрического поля. Электрический ток, образованный упорядоченным потоком зарядов в проводнике, совершает работу, например, разогревает нить накаливания электрической лампы. Единица измерения работы — джоуль.
На что похоже электрическое напряжение
Для наглядности можно сравнить электрический ток в проводнике с потоком воды в трубе за счет разности высот. Поток воды будет тем больше, чем больше перепад высоты, который создает напор (аналог напряжения) в трубе. Работа, совершенная водой, будет зависеть от ее массы и высоты, с которой произошло ее падение. Объем воды, прошедший через сечение трубы за определенное время, можно сравнить с величиной заряда, который прошел через проводник. Аналогично, работа тока будет пропорциональна величине протекшего заряда и напряжению электрического поля на участке цепи.
Итак, если в цепи нет напряжения, то не будет и электрического тока, так же, как и в замкнутом озере, где вода расположена на одном уровне, не будет никаких течений.
Рис. 1. Примеры приборов, в которых работу совершает электрический ток.
Определение электрического напряжения
Работа A, совершенная электрическим полем по перемещению электрического заряда q, равна:
$ A = { q*U } $ (1)
где величина U называется электрическим напряжением. Если электрический заряд равняется 1 Кл (кулону), то согласно формулы (1) напряжение будет в точности равно работе по перемещению единичного заряда.
Единица измерения напряжения
Единица напряжения называется вольт. Эта физическая величина получила свое название в честь выдающегося итальянского физика Алессандро Вольта, изучавшего природу электрических явлений.
Рис. 2. Портрет Алессандро Вольта.
Алессандро Вольта первым придумал и изготовил источник постоянного тока, прототип сегодняшних “батареек”, которыми люди повсеместно пользуются в быту и на производстве. Источником зарядов были химические реакции. Свое изобретение Вольта назвал гальваническим элементом в честь своего коллеги, замечательного ученого Луиджи Гальвани.
В международной интернациональной системе единиц СИ вольт обозначается заглавной латинской буквой V, а в нашей стране для этого используется буква русского алфавита В.
Воспользовавшись формулой (1) и размерностями величин для работы (Джоуль) и заряда (Кулон), получим размерность для единицы напряжения:
$$ [В] = { [Дж]\over [Kл] } $$
На практике, для удобства, кроме вольта часто используются кратные единицы, когда напряжение либо много меньше одного вольта, либо много больше:
- Микровольт: 1 мкВ=0,000001 В;
- Милливольт: 1 мВ=0,001 В;
- Киловольт: 1 кВ=1000 В.
Рис. 3. Примеры разных величин напряжения: автомобильный аккумулятор – 12 В, электродвигатели – 380 В, ЛЭП – 500 кВ, молния – 1000 000 В.
Что мы узнали?
Итак, мы узнали, что напряжением называется величина, характеризующая способность электрического поля совершать работу, создавая электрический ток в проводниках. Единица измерения напряжения в системе СИ — вольт. Если напряжение на участке цепи равно 1 В, то работа по перемещению заряда величиной 1 Кл будет равна 1 Дж.
Тест по теме
Доска почёта
Чтобы попасть сюда — пройдите тест.
Пока никого нет. Будьте первым!
Оценка доклада
4.2
Средняя оценка: 4.2
Всего получено оценок: 93.
А какая ваша оценка?
Электрическое напряжение. Единицы напряжения. Вольтметр. Измерение напряжения
авторы: Айзаря Занифовна Ахметова , учитель физики, астрономии, информатики, Республика Татарстан
Внимание! Администрация сайта rosuchebnik.
ru не несет ответственности за содержание методических разработок, а также за соответствие разработки ФГОС.
Данный открытый урок снят на видео 21 января 2016 года на базе МБОУ СОШ №21 г. Нижнекамск Нижнекамского района Республики Татарстан в рамках муниципального конкурса профессионального мастерства «Учитель года — 2016».
В классе в момент съемки присутствовали 20 учащихся 8 класса МБОУ СОШ №21, 16 членов жюри – методисты управления образования г. Нижнекамск, а также учителя и конкурсанты , съемочная группа операторов.
Учащиеся с которым велась работа , были мне не знакомы, следовательно при построении урока мною были учтены и рассмотрены по мере возможности различные ситуации.
Данный видеоролик содержит материал, где я делюсь собственным опытом использования и апробирования моей методической темы «Применение информационно – коммуникационных технологий в педагогической деятельности». Современных детей, которые с рождения приучены гаджетам, увлечь и удивить стоит большого труда.
Особенно если кабинет физики с момента открытия школы не обновляется. Интерактивной доски в кабинете не имеется, не смотря на это, с помощью ноутбука и проектора преодолеваю это «препятствие» и нахожу решение как более доступно и интересно преподать урок.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Всем хорошего настроения и удачной работы. Присаживайтесь.
Ток»
Отметьте на полях в тетрадях или на листочках у себя.
е. если в механике существует механическая работа, то в электричестве …? (Сущ-ет работа тока)
.
поле при перемещении единичного положительного заряда из одной точки в другую.
заряд, прошедший по этому участку, мы можем составить уравнение, т. е. работу тока при перемещении единичного эл. заряда:
Обозначение напряжения В.
е. подобен течению воды с более высокого уровня на более низкий. Заряд q соответствует массе воды, а напряжение – разности уровней, напору воды в реке.
(1 мин)
ПЛАН (на доске)
- Определение
- Обозначение
- Единицы измерения
- Формула для вычисления
- Каким прибором измеряется
- Обозначение на схеме
- Правила подключения в цепи
Мини – сообщение
ВОЛЬТА Алессандро — итальянский естествоиспытатель, физик, химик и физиолог. Его важнейшим вкладом в науку явилось изобретение источника постоянного тока, сыгравшее определяющую роль в дальнейших исследованиях электрических и магнитных явлений.
Индивидуальная карточка на сильных учащихся
- Определите напряжение на участке цепи, если при прохождении по нему заряда в 15 Кл током была совершена работа 6 кДж?
- При переносе 60 Кл электричества из одной точки электрической цепи в другую за 12 мин совершена работа 900 Дж. Определите напряжение и силу тока в цепи.
Определите напряжение и силу тока в цепи.
Что такое единица силы тока, сопротивления и напряжения?
Содержание

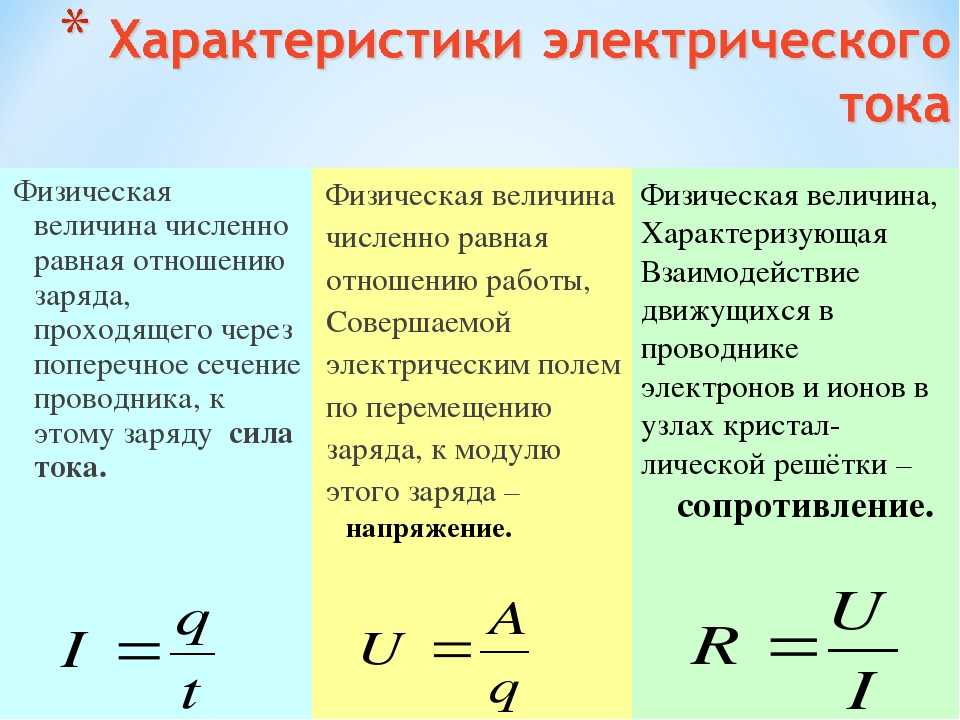

СИ Единица электрического тока
Электрический ток: Поток заряженных частиц, таких как электроны или ионы, проходящий через электрический проводник или вакуум, известен как электрический ток. Чистая скорость электрического заряда, протекающего через поверхность или в контрольный объем, — это то, как она рассчитывается.
Единица тока
Единица тока: Электрический ток измеряется в единице СИ, известной как ампер, следовательно, единицей силы тока является ампер или А. Он определяется, исходя из предположения, что элементарный заряд, e, имеет фиксированное числовое значение 1,602 176 634 x 10 -19 при выражении в единицах C, что эквивалентно секунде в терминах ΔvCs.
Электрический ток
Магнитные поля создаются электрическими токами и применяются в двигателях, генераторах, индукторах и трансформаторах.
Они приводят к джоулеву нагреву в обычных проводниках, которые зажигают лампы накаливания. Электромагнитные волны, создаваемые изменяющимися во времени токами, используются в средствах связи для передачи информации.
Напряжение
Разница в электрическом потенциале между двумя местами известна как напряжение, часто называемое электрическим давлением, электрическим напряжением или (электрической) разностью потенциалов. Он выражается в количестве работы, необходимой для переноса пробного заряда между двумя местами в статическом электрическом поле. Вольт — это название производной от напряжения единицы в Международной системе единиц.

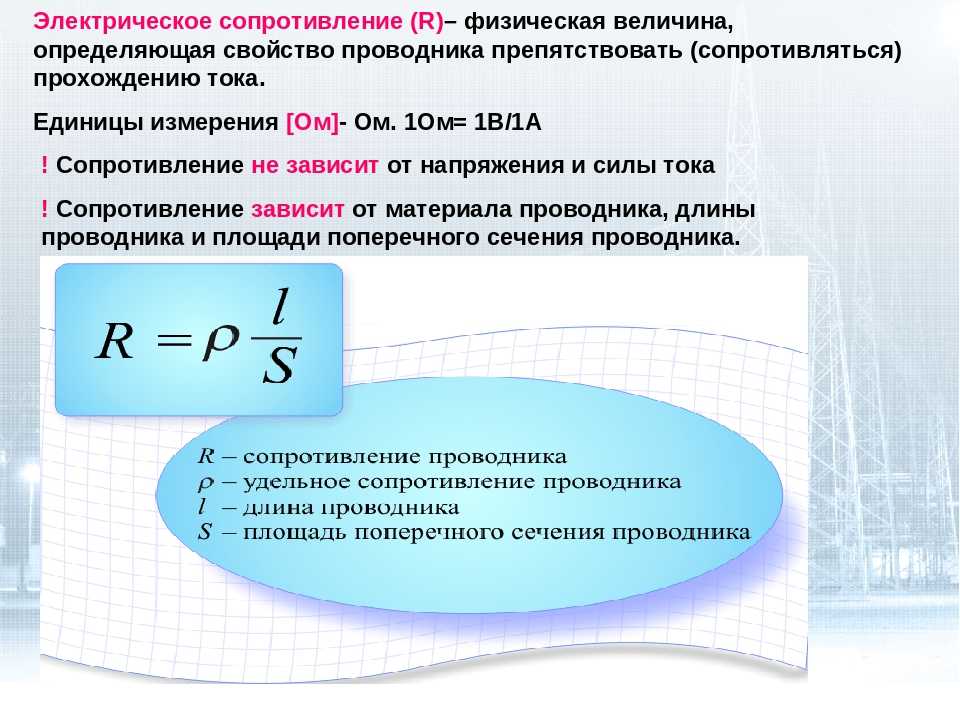

Электрическое сопротивление
Измерение сопротивления объекта потоку электрического тока называется его электрическим сопротивлением. Электрическая проводимость, которая измеряет, насколько легко движется электрический ток, является его обратной величиной. Механическое трение и электрическое сопротивление имеют некоторые концептуальные сходства.
СИ Единица тока, сопротивления и напряжения
Вольт — это единица измерения напряжения (В). Ампер или ампер — это единица измерения силы тока (А). Ом (Ом) единица измерения сопротивления.
Типы полупроводников, примеры, материалы, свойства, применение
Единица плотности электрического тока
Плотность тока выбранное сечение в единице времени называется плотностью тока в электромагнетизме. Вектор, величина которого представляет собой электрический ток на площадь поперечного сечения в определенном месте в пространстве и направление которого определяется подвижностью положительных зарядов в этом месте, известен как вектор плотности тока.
Единица плотности тока
Плотность электрического тока выражается в амперах на квадратный метр в основных единицах СИ, следовательно, это единица измерения плотности тока.
Физическая формула силы – определение, примеры для класса 10
Единица усиления тока
мощность или амплитуда сигнала от вход к выходному порту путем включения энергии от источника питания.
Его часто описывают как среднюю разницу между амплитудой или мощностью сигнала выходного порта и амплитудой или мощностью входного порта.
Единица усиления по току
При выражении часто используются логарифмические единицы децибел (дБ) («усиление дБ»), следовательно, это единица усиления по току. Активный компонент или схема будут иметь усиление больше единицы (больше нуля дБ), что является усилением, тогда как пассивная цепь будет иметь усиление меньше единицы.
Единица измерения чувствительности по току
Чувствительность по току
Чувствительность по току представляет собой величину отклонения катушки гальванометра в ответ на протекание через нее определенного количества электрического тока. Слабые токи можно найти и измерить с помощью гальванометра. Он часто используется в схемах с переменным сопротивлением и мостовых схемах для демонстрации незначительных отклонений. Это точный инструмент измерения тока.
Он способен обнаруживать очень малые токи, до нескольких микроампер.
Единица чувствительности по току
Радиан на ампер — это единица СИ для чувствительности по току.
Блок текущих часто задаваемых вопросов
Вопросы. Что является единицей силы тока и напряжения?
Ответ. Вольт — это единица измерения напряжения (В). Ампер или ампер — это единица измерения силы тока (А).
Вопросы. Каковы две единицы силы тока?
Ответ. Амперметр используется для измерения электрического тока, а единицей силы тока являются ампер или ампер.
Вопрос. Что такое единица измерения электрического тока в СИ?
Ответ. Единицей тока или электрического тока в системе СИ является ампер, который обозначается символом A.
Ques. Что такое единица измерения напряжения и как она определяется?
Ответ.
Разность электрических потенциалов, иногда называемая напряжением, измеряется в единицах, называемых вольтами. Согласно официальным определениям, вольт — это разность потенциалов между двумя точками на проводе, по которому течет ток в один ампер и рассеивается мощность в один ватт.
Вопрос. Сколько мощности составляет ватт?
Ответ. Учитывая, что 1 Вт равен 1 Джоулю в секунду (1 Вт = 1 Дж/с), 1 кВт равен 1000 Дж/с. Ватт — это количество энергии (измеряемое в джоулях), которое работающее электрическое оборудование, такое как свет, потребляет каждую секунду. Следовательно, лампочка мощностью 60 Вт потребляет 60 Дж энергии в секунду, когда она включена.
Читайте также:
- Все об отце генетики — Грегоре Менделе
- Столицы штатов и союзных территорий Индии 2023
- 7 цветов радуги Название по порядку, рисунок, значение Vibgyor
- Каково значение корня 3?
- Какой самый уродливый язык в Индии?
- Сколько стоит 1 миллион и 1 миллиард долларов в индийских рупиях?
- Что такое квадратный корень из 4?
- Самая маленькая страна в мире по площади и населению, карта
- Формула сложных процентов, определение, калькулятор, вопросы и примеры
- Незамеченные герои борьбы за свободу с 1857 по 1947 год
Делиться заботой!
0
акции
Что такое напряжение? | Hioki
Что такое напряжение? Эта страница предлагает простое для понимания объяснение того, чем напряжение отличается от тока, единицы измерения, в которых оно измеряется, и другую информацию.
Обзор
Прежде чем приступить к работе с электронными устройствами, вам необходимо получить хорошее представление о силе тока, сопротивлении, напряжении и связанных с ними темах. Если вы похожи на большинство людей, вы знакомы со словами, но вам не хватает детального понимания лежащих в их основе понятий. На этой странице представлено простое для понимания введение, в котором рассказывается, как определяются напряжение и другие термины, чем отличаются ток и электрический потенциал и как можно измерить напряжение.
Что такое напряжение?
Напряжение описывает «давление», которое толкает электричество. Величина напряжения обозначается единицей измерения, известной как вольт (В), а более высокое напряжение приводит к тому, что к электронному устройству поступает больше электричества. Однако электронные устройства предназначены для работы при определенных напряжениях; чрезмерное напряжение может повредить их схемы.
Напротив, слишком низкое напряжение также может вызвать проблемы, препятствуя работе цепей и делая устройства, построенные вокруг них, бесполезными.
Понимание напряжения и того, как устранять связанные с этим проблемы, необходимо для надлежащего обращения с электронными устройствами и выявления основных проблем при их возникновении.
Разница между напряжением и током
Как было указано выше, простым описанием напряжения будет «способность вызывать ток». Если вы похожи на большинство людей, вам трудно представить себе, что такое напряжение, поскольку вы не можете видеть его непосредственно глазами. Чтобы понять напряжение, вы должны сначала понять электричество.
Электричество течет как ток. Вы можете представить это как поток воды, как в реке. Вода в реках течет от гор вверх по течению к океану вниз по течению. Другими словами, вода течет из мест с большой высотой воды в места с низкой высотой воды. Точно так же действует электричество: концепция высоты воды аналогична электрическому потенциалу, и электричество течет из мест с высоким электрическим потенциалом в места с низким электрическим потенциалом.
Электричество похоже на поток воды.
Разность потенциалов между двумя точками может быть выражена как напряжение. Напряжение — это, так сказать, «давление», которое заставляет электричество течь. В физике напряжение можно рассчитать с помощью закона Ома, который говорит нам, что напряжение равно сопротивлению, умноженному на ток.
Сопротивление указывает на трудности, с которыми течет электричество. Представьте себе водопровод. По мере того, как труба становится меньше, сопротивление увеличивается, и воде становится труднее течь; при этом сила течения увеличивается. Напротив, по мере того, как труба становится больше, вода течет с большей готовностью, но сила потока уменьшается. Аналогичная ситуация и с током. Сопротивление и ток пропорциональны напряжению, а это означает, что по мере увеличения любого из них будет увеличиваться и напряжение.
Метод измерения напряжения
Мультиметры (мультитестеры) используются для измерения напряжения. В дополнение к напряжению мультиметры могут выполнять проверку непрерывности и измерять такие параметры, как ток, сопротивление, температура и емкость.
Мультиметры выпускаются как в аналоговом, так и в цифровом вариантах, но цифровые модели проще всего использовать без ошибочного считывания значений, поскольку они отображают значения напрямую.
Для измерения напряжения мультиметром необходимо подключить положительный и отрицательный измерительные провода и выбрать диапазон измерения напряжения. Затем вы размещаете провода в контакте с обоими концами цепи, которую хотите измерить. При использовании аналогового тестера вы начинаете с самого большого диапазона измерения напряжения.
Если прибор не отвечает, вы пытаетесь постепенно уменьшать диапазоны измерения, пока не достигнете диапазона, в котором можно измерить напряжение цепи. При использовании цифрового тестера многие модели упрощают процесс измерения, автоматически настраивая диапазон измерения.
Разница между постоянным и переменным током
Возможно, вы знаете, что существует два вида тока: постоянный, или постоянный, и переменный, или переменный.
Постоянный ток течет без каких-либо изменений в направлении или величине тока или в величине напряжения. Знакомым примером этого типа тока может быть батарея. Батареи производят напряжение и ток в одном направлении.
Если вы подключите миниатюрную лампочку к батарее, лампочка будет генерировать равномерное количество света, пока в батарее остается заряд, а это характеристика постоянного тока. Постоянный ток течет в виде плоской или пульсирующей волны.
Напротив, переменный ток характеризуется напряжением и током, направление и величина которых периодически изменяются относительно нулевого положения. Типичным примером может служить ток, подаваемый от бытовых электрических розеток. Напряжение и ток изменяются с заданным ритмом в виде синусоидальной, треугольной или пульсовой волны.
Цепь постоянного тока должна быть правильно подключена к положительной и отрицательной клеммам аккумулятора. Некоторые схемы не будут работать должным образом, если батарея подключена наоборот.
Но с бытовой электрической розеткой электричество будет течь, даже если вы перепутаете левый и правый штыри вилки. Поскольку электричество в переменном токе течет в обоих направлениях, величина электричества меняется от момента к моменту. Эти значения называются мгновенными значениями и могут быть описаны такими значениями, как максимальное значение, минимальное значение, среднее значение, размах и среднеквадратичное значение.
Используйте мультиметр, если вам нужно измерить напряжение.
Напряжение — показатель способности перемещать электричество. Это понятие тесно связано с другими понятиями, такими как разность потенциалов, ток и сопротивление, поэтому важно получить общее представление о предмете. Для измерения напряжения вам понадобится мультиметр. Мультиметры просты в использовании, поэтому обязательно используйте их, когда вам нужно измерить напряжение.
