TOSHIBA 32LV933RB. Ремонт, схема, сервис
Техническое описание и состав телевизора TOSHIBA 32LV933RB, тип панели и применяемые модули. Состав модулей.
Общие рекомендации по ремонту TV LCD LCD
Диагностику неисправности телевизора TOSHIBA 32LV933RB, как и всех других, целесообразно начинать с внешнего осмотра возможных изменений, как внешних, так и внутренних элементов. Часто бывает, что некоторые повреждения элементов или соединений помогут определить правильное направление поиска неисправности и локализации дефекта. В большинстве случаев о причинах возникновения дефекта и возможных последствиях ремонтник может догадаться по характерным признакам типовых дефектов телевизоров, например, образовавшимся кольцевым трещинам в пайках выводов элементов, вздутым конденсаторам фильтра выпрямителей, обуглившимся резисторам и другим элементам схемы.
При полном отсутствии каких-либо признаков работоспособности, когда TOSHIBA 32LV933RB не включается и ничего не сигнализирует контрольными лампочками на панели, скорее всего неисправен модуль питания 75030266 0433-006T000. Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Силовые ключи в обратноходовых преобразователях выходят из строя без причин крайне редко и, при их пробое, необходимо искать неисправность в цепях стабилизации, проверяя электролитические конденсаторы, полупроводниковые приборы и резисторы в первичной цепи. Причиной может быть неисправность микросхемы ШИМ-регулятора , которую проверить можно лишь заменой на новую или заведомо исправную.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.
Если у TOSHIBA 32LV933RB нет изображения, звук есть и каналы переключаются, есть вероятность неисправности ламп подсветки дисплея, либо преобразователя их питания — инвертора.
Иногда при включении изображение появляется и сразу пропадает. В таких случаях необходимо проверить электролитические конденсаторы фильтра питания самого инвертора, в том числе и во вторичном выпрямителе основного БП.
В большинстве случаев, диагностика и ремонт инвертора V225-A04 DARFON затруднительна по причине организации защиты, которая отключает его в аварийных случаях во избежаниe возгораний при замыкании или обрывах в высоковольтных цепях и при разгерметизации ламп. Часто ремонтники блокируют цепи защиты, чтобы произвести необходимые замеры в контрольных точках инвертора для выявления причин возникновения дефекта.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.
Материнская плата 75030265 9C-EB40M00X0 32AV933 подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно.
В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения.
Типовой дефект материнской платы:
Телевизор не выходит в рабочий режим, светит красный индикатор на панели, появляется надпись в перевёрнутом виде DO NOT POWER OFF SCAN и шкала сканирования. Проходит от 0 до 100% и по новой сканирует от 0%. После 100% всё опять повторяется по кругу.
Замена ПО с официального сайта через USB не помогает. Требуется замена и перепрошивка 25Q64.
Вариант прошивки с панелью LC320WXN прилагается, взята с сайта remont-aud-net.
Микросхему SPI FLASH производителя Winbond обязательно необходимо заменить на новую.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт только профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
|
Скачать: Схема и сервис мануал Toshiba 19-40/AV/LV/EL/HL/933 Майн 32AV933. Прошивка USB TOSHIBA 19EL933RB, Main: 32AV933, Panel: 32inch — Файл обновления по USB c официального сайта Тошиба для шасси 32AV933 от 25.03.2013. |
Дополнительно по ремонту MainBoard
Внешний вид MainBoard 32AV933 показан на рисунке ниже:
32AV933 может применяться в телевизорах:
TOSHIBA 19EL934RB 19EL933RB (Panel LC185EXE-TEA1), TOSHIBA 23EL934RK 23EL933RK (Panel LTM230HT10), TOSHIBA 26EL933RB (Panel LC260EXN-SDA3 75023140), TOSHIBA 32AV933RB 32AV934RB (Panel LC320WXN-SCC1 ), TOSHIBA 32EL933RB (Panel LC320EXN SE A1 75030579 LCD PANEL LC320EXN-SEA1), TOSHIBA 32EL934RB (Panel LC320EXN SE A1), TOSHIBA 32HL933RK (Panel LTA320HN03 T03), TOSHIBA 32LV933RB (Panel T315HW04 V.
4 (REV.6)), TOSHIBA 40HL933RK (Panel LTA400HM22 T01), TOSHIBA 40LV933RB (Panel LTA400HM01 ), TOSHIBA 32L2454RB 32L2453RB (Panel LC320EUJ (FF)(E2)).
Основные особенности устройства TOSHIBA 32LV933RB:
Установлена матрица (LCD-панель) T315HW04 V.4 (REV.6).
В управлении матрицей используется Тайминг-Контроллер (T-CON) T315HW04.
Для питания ламп подсветки применяется инвертор V225-A04.
Формирование необходимых питающих напряжений для всех узлов телевизора TOSHIBA 32LV933RB осуществляет модуль питания 75030266, либо его аналоги.
MainBoard — основная плата (материнская плата) представляет собой модуль 32AV933, с применением микросхем CPU: MSD3704PX-LF-VW; SPI Flash: 25Q64 и других.
Тюнер TDK-G641D(U) обеспечивает приём телевизионных программ и настройку на каналы.
Дополнительная техническая информация о панели:
Brand : AUO
Model : T315HW04 V4
Type : a-Si TFT-LCD, Panel
Diagonal size : 31.5 inch
Resolution : 1920×1080, FHD
Display Mode : AMVA3, Normally Black, Transmissive
Active Area : 698.
4×392.85 mm
Surface : Antiglare (Haze 11%), Hard coating (3H)
Brightness : 450 cd/m²
Contrast Ratio : 5000:1
Display Colors : 16.7M
(8-bit), CIE1931 72%
Response Time : 8 (G to G)
Frequency : 60Hz
Lamp Type : 4 pcs CCFL
Embedded (Inverter)
Signal Interface : LVDS (2 ch, 8-bit), 51 pins
Voltage : 12.0V
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Пожалуйста, сообщайте нам о любых ляпах или несоответствиях в записях по почте [email protected], присылайте прошивки и наработки из своего опыта, опубликуем в помощь коллегам.
Ближайшие в таблице модели:
TOSHIBA 32ML963RB
Panel: LTA320HW01 T03
T-CON: SD120PBMB4C6LV0.1 LPF11B0
LED driver (backlight): SSL320_3E2B
PWM LED driver: SSL100SN
MOSFET LED driver: STA3250, APM4015P, SF10A400HD
Trans LED driver: KL-040-12628A-KD
Power Supply (PSU): DPS-115EP A
PWM Power: A6069H (7), 1608B (PFC), DDA014 (18)
MainBoard: PE1080
Тuner: ENGS7305D5F
IC Main: CPU: MSD388USV-V6; DRAM: K4B1G1646G-BCK0; SPI Flash: MX25L1606EM2I-12G
Control: CT-90405
TOSHIBA 32LV833RB
Chassis(Version) 32AV833 rev1.
03
Panel: T315HW04 V4
T-CON: T315HW04 V0 CTRL BD AUO-12401 N02M 1975
Inverter (backlight): VIT71884.00 Rev:2 LOGAN
PWM Inverter: OZ964SN (20), AS324W-G1 (14), AS339W-G1(14) 78M05
MOSFET Inverter: P4004ED (3) P-can, P2904BD (3) N-can
Trans Inverter: T51-8223-210 , T51-8224-210
Power Supply (PSU): DPS-135JP A деж DDA010 // 1402CP2W, PE-3131-02UN-LF Rev:B
PWM Power: FSFR1800 (9), A6069H (Standby), DDA010, DDA014 (SSC9502 18pin), NCP1608 (PFC)
MOSFET Power: K6A60DR
MainBoard: 32AV833 Rev:1.03
Тuner: TDTK-G641D
IC Main: MSD3704PX-LF-UM , TAS5707L
Control: Remote: CT-90326, IR: 32AV833-IRLED
Прошивка телевизора Тошиба — как перепрошить или обновить

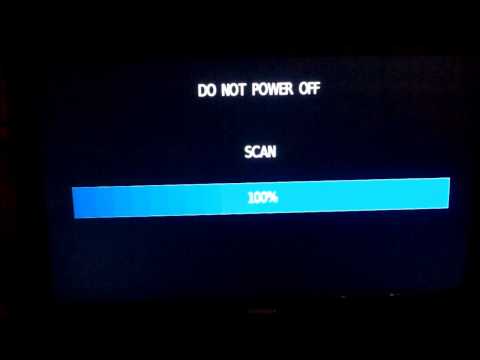

Вы сразу поймете, что на телевизоре Тошиба прошивка слетела. Дело в том, что эти Смарт ТВ показывают сообщение, в котором говорится об этой проблеме, поэтому не надо тратить время на выяснение, связаны ли неприятности с какой-то другой поломкой или дело исключительно в системных неисправностях.
Таким образом, если на экране телевизора Тошиба появляется фраза «Do not power off», значит, нужно срочно искать прошивку, которая корректно будет работать на вашем устройстве, и приступать к её установке.
Как подготовить флешку к прошивке телевизора Toshiba
Эта процедура довольно длительная, потому желательно проводить её параллельно с поиском нового ПО. Итак, что же нужно сделать:
-
Возьмите любую флешку, важно чтобы её вместительность была не меньше 500 МГ, так как само ПО редко занимает больше 200 МГ. Таким образом, подойдет флешка любого формата;
-
Дальше, надо скачать и установить программу HP USB Disk Storage FormatTool, или любой другой аналог для форматирования;
-
Проведите форматирование, чтобы формат файловой системы отвечал параметрам FAT32, поскольку именно их поддерживает большинство телевизоров;
-
Но перед тем как форматировать носитель, важно снять галочку из чекбокса «Быстрое форматирование», иначе подготовка пройдет не так, как нужно.
Система начнет форматировать флешку после того, как подтвердить – вы прочитали стандартное сообщение и согласны, что с носителя удалят всю информацию.
Поскольку мы говорим о том, как прошить телевизор с флешки, нужно ещё и найти правильное программное обеспечение. Для каждого телевизора оно свое, потому прежде чем скачивать первую попавшуюся прошивку, уточните, подходит ли она под конкретное устройство. Так что надо узнать модель телевизора. Эта информация указывается в документах на технику и на задней панели устройства, если наклейка, конечно, не была отклеена.
Кроме того, нужно уточнить какая версия ПО установлена сейчас. Для этого надо перейти в меню «Настройки», и найти строку «Версия программного обеспечения».
Установка прошивки с флешки
Перепрошить телевизор с помощью подготовленной флешки достаточно просто – вставьте её в специальное гнездо и подтвердите установку загрузки. Конечно, не все устройства сразу же запустят обновления, но если этого не случится, можно запустить их вручную, перейдя в раздел настроек и выбрав желаемый путь, то есть, через юсб-устройство.
-
Отключите телевизор от сети и вставьте флешку;
-
Подключите устройство, и нажмите на пульте или на панели клавишу включения;
-
Подтвердите желание обновить систему;
-
Подождите, пока идет процесс обновления;
-
После него последует автоматическая перезагрузка.
Перепрошивайте аккуратно, и ни в коем случае не трогайте флешку. Как только она будет вытащена или потеряет соединение с телевизором, процесс перепрошивки остановится, и для ТВ от этого будут трагические последствия, так как устройство практически не сможет работать в привычном режиме, если, вообще, включится.
Как обновить прошивку через интернет
Если у пользователя есть возможность подключить интернет, можно перепрошить устройство сразу с телевизора. Но даже когда техника нуждается в обновлении, она не всегда может загрузить программы.
Причина в довольно сильном сбое, потому другого выхода нет, кроме, как перейти к работе с дополнительными устройствами.
Если же пока не все так трагично просто присутствуют некоторые сбои, убедитесь что интернет-соединение качественное, и не прервётся в самый неподходящий момент.
ТВ сам найдет прошивку, пользователю же остается просто подтверждать её установку, и вовремя следовать инструкции. Но не советуем пользоваться автоматическими обновлениями, поскольку именно они часто являются причиной сбоев.
