Номинальный и условный диаметр, условный проход. Расшифровка понятий Ду и DN

13 апреля 2022, 08:17

Основными характеристиками фланцев принято считать: диаметр, размерный ряд, давление и исполнение фланца. Масса спорных вопросов возникает при разговоре о диаметре. В трубопроводной отрасли существует сразу несколько понятий: номинальный и условный диаметр, условный проход, сокращения DN, Ду и Dy. Разобраться в различиях и расшифровать каждое понятие поможет эта статья.

➤ Раньше было Ду, а сейчас DN. Почему?

Из первых букв в словах “диаметр” и “условный” получается аббревиатура Ду. Такое обозначение получило широкое распространение во фланцевых стандартах ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80, которые действовали более 30 лет и сейчас заменены на ГОСТ 33259-15. Новое обозначение диаметра получило международное DN, где единица измерения может быть разной: от миллиметров до дюймов. В рамках российских реалий, по умолчанию используется измерение в миллиметрах.

DN = Ду = Dу

Вместе с выражением DN встречается два словосочетания “номинальный диаметр DN” и “условный диаметр DN”. Ниже мы рассмотрим различия между ними.

➤ Что такое номинальный диаметр?

Обратимся к ГОСТ 28338-89 и ныне отмененному нормативу ГОСТ Р 52720, где присутствует зафиксированное определение номинального диаметра:

Представление диаметра стандартизировано обозначением DN (diametre nominal). Размерная характеристика в российском пространстве выражается в миллиметрах “мм”. ГОСТ 28338-89 определяет диапазон, в рамках которых можно подобрать значение номинального диаметра для деталей трубопровода, фланцев и арматуры.

Таблица 1. Ряд номинальных диаметров, установленных ГОСТ 28338-89.

Ряд номинальных диаметров, установленных ГОСТ 28338-89
2,5	12	50	160*	450	1200	2600**
3	15	63*	175**	500	1400	2800
4	16*	65	200	600	1600	3000
5	20	80	250	700	1800	3200**
6	25	100	300	800	2000	3400
8	32	125	350	900	2200	3600**
10	40	150	400	1000	2400	3800**
						4000
* Допускается применять только для гидравлических и пневматических устройств.
** Для арматуры общего назначения применять не допускается.

Другими словами, значение номинального диаметра должно выбираться из позиций таблицы выше. Поэтому, нельзя указать DN 30, поскольку такого параметра в нормативных документах нет, и вам предстоит выбрать значение округленное вверх до значений стандартного ряда. В рассматриваемом примере правильным обозначением будет DN 32. Запомните, все составные цифры, выходящие из предложенного списка будут считаться ошибкой.

Номинальный диаметр применяют для трубопроводных систем в качестве характеристики для присоединяемых частей (детали трубопровода, фланцы и арматура).

➤ Что такое условный диаметр?

Каждая труба имеет две величины: внутренний и внешний диаметр. Внутренний зависит от толщины стенки. Если стенка становится более плотной, то соответственно меняется внутренний диаметр. Подбирая детали трубопровода ориентируются на этот показатель для определения условного диаметра. Внутреннее расстояние или сечение от одной стенки до другой, по которой протекает среда через фланцевое соединение, именуют условным проходом. Приведем пример: если внешний диаметр трубы равен 159 мм со стенкой в 8 мм, то внутренний диаметр получится 143 мм, что будет неверным. Необходимо обратиться к данным из таблицы 1 и выбрать ближайшее значение — DN150 мм.

DN = Ду = Dу = номинальный диаметр = условный диаметр

DN — условный/номинальный внутренний диаметр, обозначается в миллиметрах.

➤ Диапазон диаметров для фланцев

Тип 01	Тип 02	Тип 03	Тип 04	Тип 11	Тип 21 (сталь)	Тип 21 (из серого чугуна)	Тип 21 (из ковкого чугуна)
DN 10-2400 мм	DN 10-600 мм	DN 10-700 мм	DN 10-700 мм	DN 10-4000 мм	DN 10-2000 мм	DN 10-4000 мм	DN 10-300 мм

Технический сериал о деталях трубопровода

➤ Полезное чтение:

Типы фланцев: плоские, воротниковые, свободные

Как выбрать фланцевую заглушку? АТК 24.200.02-90

Как выбрать компенсатор: NBR или EPDM? В чем разница?

Поворотные заглушки Т-ММ 25 и АТК 26

Чтобы заказать детали трубопровода или фланцы, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва

➥ 8 (343) 384-38-38 Екатеринбург

➥ 8 (812) 328-38-38 Санкт-Петербург

➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

Таблица соответствия диаметров труб по ГОСТ и DIN, Условные диаметры труб

1 мая 2018 г.

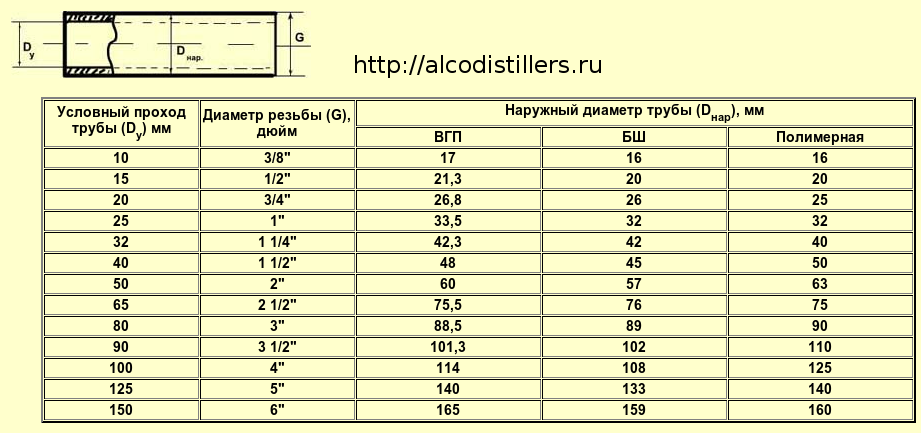

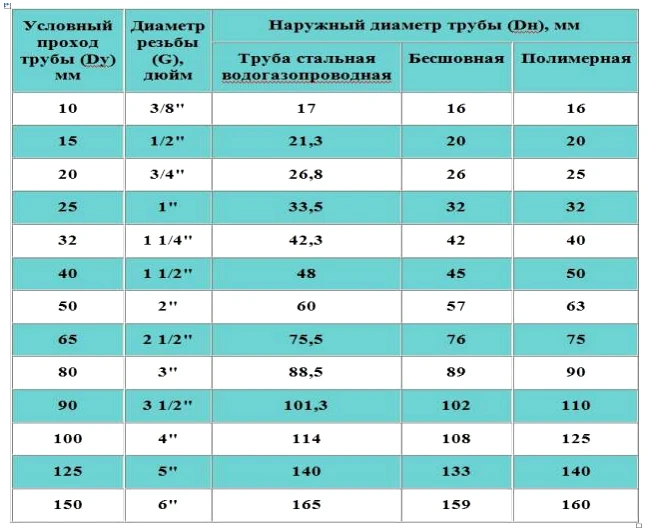

Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	Наружный диаметр трубы D, мм
Условный диаметр Ду, DN	Диаметр в дюймах, в т.ч. диаметр резьбы G»	DIN / EN	ВГП	ЭС, БШ	Полимерная
10	3/8″	17,2	17	16	16
15	1/2″	21,3	21,3	20	20
20	3/4″	26,9	26,8	26	25
25	1″	33,7	33,5	32	32
32	1 1/4″	42,4	42,3	42	40
40	1 1/2″	48,3	48	45	50
50	2″	60,3	60	57	63
65	2 1/2″	76,1	75,5	76	75
80	3″	88,9	88,5	89	90
90	3 1/2″	101,6	101,3	102	110
100	4″	114,3	114	108	125
125	5″	139,7	140	133	140
150	6″	168,3	165	159	160
160	6 1/2″	177,8	—	180	180
200	8″	219,1	—	219	225
225	9″	244,5	—	245	250
250	10″	273	—	273	280
300	12″	323,9	—	325	315
400	16″	406,4	—	426	400
500	20″	508	—	530	500
600	24″	609,6	—	630	630
800	32″	812,8	—	820	800
1000	40″	1016	—	1020	1000
1200	48″	1219,2	—	1220	1200

Пояснения:

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458.

ВГП — трубы стальные водогазопроводные ГОСТ 3262-75.

ЭС — трубы стальные электросварные по ГОСТ 10704-91.

БШ — трубы стальные бесшовные по ГОСТ 8734-75 ГОСТ 8732-78 и ГОСТ 8731-74.

Полимерная — трубы ПЭ, ПП, ПВХ.

Диаметр условного прохода (DN, Ду) — условная величина внутреннего диаметра труб в миллиметрах или округленно в дюймах. Это основная размерная характеристика водогазопроводных и оцинкованных труб, соединительных частей к ним, фитингов и запорной арматуры. Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100 или Ду 100.

Диаметр наружный (Дн) — измеряется в миллиметрах и регламентируется действующими ГОСТами.

Диаметр внутренний (Дв) — измеряется в миллиметрах, или вычисляется по формуле: Дв = Дн — 2хS. Где: S — толщина стенки в миллиметрах. Внутренний диаметр труб (Дв) обычно не равен диаметру условного прохода (Ду). Например, у труб с наружным диаметром 159 мм при толщине стенки 8 мм истинный внутренний диаметр составляет 143 мм, а при толщине стенки 5 мм — 149 мм, однако в обоих случаях условный проход принимается равным 150.

Как правило, размеры черных и оцинкованных водогазопроводных труб обозначают по внутренним диаметрам, а остальных — по наружным.

Оптовая и розничная продажа стальных труб с доставкой по Беларуси

Со склада в Минске и под заказ с металлургических предприятий России, Украины и Беларуси

NPS — «Номинальный размер трубы» и DN

Трубы изготавливаются из самых разных материалов, таких как оцинкованная сталь, черная сталь, медь, чугун, бетон и различные пластмассы, такие как АБС, ПВХ, ХПВХ, полиэтилен, полибутилен. и более.

Трубы идентифицируются по «номинальным» или «торговым» наименованиям, которые слабо связаны с фактическими размерами. Например, 2-дюймовая оцинкованная стальная труба имеет внутренний диаметр около 2 1/8 дюйма и внешний диаметр около 2 5/8 дюйма .

В сантехнике размер трубы обозначается как номинальный размер трубы — NPS или «Номинальный размер трубы». Метрический эквивалент называется DN или «номинальный диаметр». Метрические обозначения соответствуют требованиям Международной организации по стандартизации (ISO) и применяются ко всем водопроводным сетям, трубопроводам природного газа, мазута и различным трубопроводам, используемым в зданиях. Использование NPS не соответствует обозначениям труб Американского стандарта, где термин NPS означает «Национальная трубная прямая резьба».

ISO 6708 — Компоненты трубопроводов. Определение и выбор DN (номинального размера)

ISO 6708 определяет номинальный размер — DN — как буквенно-цифровое обозначение размера для справочных целей. Он состоит из букв DN, за которыми следует безразмерное целое число, которое косвенно связано с физическим размером в миллиметрах отверстия (ID) или наружного диаметра (OD) концевых соединений.

Наружные диаметры для метрических и имперских стандартов указаны в таблице ниже.

—

9 1 101,6

—

50037 21052

300

3005 305 30057 30050 1 29050 . 9

6 5,5

900

9007 7

610

56 700

9005 9 9056 074 0057

100234

Номинальный размер трубы — NPS		Внешний диаметр (мм)
DN (мм)		ISO	037 Компоненты трубопроводов	DIN EN 10220 Бесшовные стальные трубы	DIN EN 10255 Резьбовая трубка	ASME
10	3/8	17,2
	2 6 15	1/2	21,3	20,0	21,3	21,3
20	3/4	26,9		26,9	26,7
25	1	33,7	30,0	33,7	33,4
32	1 1/4	42,4	38,0	42,4 5 7 9090 404256 0027	40	1 1/2	48,3	44,5	48,3	48,3
50	2	50,7 079 5,3	7	7 0056 60,3	60,3
—	2 1/2	—	—	73,0	73,0
65	—	76,1	76,1	76,1
	80	3	88,9	88,9	88,9	88,9
—	3 1/2	—	—
100	4	114,3	108	114,3	114,3
125	—	139,7	133	139,7	—
5	—	—	141,3	141,3
150	6	168,3	159	3,5	168,3 900 057
200	8	219,1	216	219,1	219,1	10	273,0	267	273,0	273,0
300	318	323,9	323,8
350	14	355,6	368	905,6 905,6 0057
400	16	406,4	419	406,4	406,4
18	457	470	457	457
500 70057 6 50085 7	20 9005	521	508	508
600	24	610	622	610
28	711	720	711	711
800	32	813	820	813	813
900	36	914	914
1000	40	1016	1020	1016	1016
48	1220		1219	1219

Расписания

9 NPS — Номинальный размер трубы — ссылки на внутренний диаметр трубы

IPS — Размер железной трубы — изначально система, установленная для обозначения размера трубы, представляющего приблизительный внутренний диаметр трубы
DIPS — размер трубы из ковкого чугуна — ссылки на внутренний диаметр трубы
CTS — размер медной трубы — ссылки на внешний диаметр трубы

Трубы из углеродистой, легированной и нержавеющей стали — ASME/ANSI B36. 10/19

Таблица размеров труб от DN до NPS [в мм и дюймах]

При выборе клапана вам необходимо знать, какой размер трубы необходим для трубопровода в вашем приложении. Трубы имеют размеры в соответствии с двумя обозначениями размеров: DN и NPS. Поскольку эти классификации основаны на двух разных системах измерения, таблица преобразования DN в NPS является обязательной для проектирования трубопроводной системы.

Что означают DN и NPS?

DN означает номинальный диаметр , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS, или номинальный размер трубы , является просто неметрическим эквивалентом, в котором диаметр измеряется в дюймах (дюймах). В печати обозначения размеров труб не сопровождаются аббревиатурой единицы измерения. Например, диаметр трубы может отображаться как DN 20 или NPS ¾.

9Размеры DN 0002 соответствуют метрическим стандартам Международной организации по стандартизации (ISO) для всех трубопроводов водопровода, природного газа, мазута и других различных трубопроводов. NPS используется для измерения труб, клапанов, фитингов и других компонентов трубопроводных систем и соответствует стандартам Американского общества инженеров-механиков (ASME). Аббревиатуру «NPS» часто путают с аббревиатурой National Pipe Straight , которая относится к стандарту, регулирующему структуру и форму трубной резьбы.

Как измеряются размеры труб?

При измерении с помощью точной линейки точный диаметр трубы может не соответствовать какой-либо классификации размера DN или NPS. Это связано с тем, что трубы названы и классифицированы на основе их «номинального» или «торгового» наименования для упрощения; например, труба с классом NPS 3 может фактически иметь внутренний диаметр 3 ⅝ дюйма.

Если на трубе нет маркировки или вы не уверены в ее размере, вы можете определить это с помощью некоторых простых инструментов.

Чтобы измерить охватываемый фитинг, вам понадобится веревка, линейка и калькулятор.

1. 1. Оберните шнур вокруг трубы и отметьте точку контакта.
  2. С помощью линейки выпрямите струну и измерьте расстояние от конца струны до точки соприкосновения.
  3. Разделите полученное значение на 3,1459 ().
  4. См. таблицу размеров труб, чтобы определить ближайшее значение DN или NPS.

Определить размер фитинга с внутренней резьбой гораздо проще, для этого потребуются только линейка и калькулятор.

1. 1. Измерьте внутренний диаметр трубы поперек отверстия.
  2. См. таблицу размеров труб, чтобы определить ближайшее значение DN или NPS.

Как только вы узнаете размерную классификацию ваших труб, вы поймете, какие размеры клапанов вам могут понадобиться. Размеры клапанов напрямую зависят от диаметра трубы, в которой они размещены. Однако существует две классификации клапанов по размерам.

Полнопроходные (или полнопроходные) клапаны имеют порт или отверстие, диаметр которого соответствует диаметру трубы, в которой он находится. Например, полнопроходной шаровой кран на 1 ¼ дюйма предназначен для трубы NPS 1 ¼.

Клапаны со стандартным отверстием (или со стандартным проходом) предназначены для установки на трубы следующего наименьшего размера. Это означает, что шаровой кран со стандартным отверстием ½” предназначен для установки в трубу NPS ¾.

Как правильно выбрать клапан

Полнопроходные клапаны имеют низкое сопротивление потоку и поэтому могут действовать как еще один участок трубы, когда полностью открыты. В полностью открытом состоянии полнопроходной клапан практически не вызывает падения давления, что представляет собой разницу в давлении среды по обе стороны от клапана. Полнопроходные клапаны необходимы для приложений, в которых скорость потока и перепад давления являются критическими факторами, и они особенно предпочтительны для более вязких сред. Они являются лучшим выбором для изоляции сред в системе трубопроводов, и большинство из них обеспечивают двухсторонний поток.

Так как стандартные портовые клапаны имеют отверстия, которые немного уже, чем трубы, в которых они находятся, они обеспечивают немного большее сопротивление среде, протекающей через клапан. В полностью открытом положении стандартные портовые клапаны вызывают падение давления. Клапаны со стандартным проходом являются выбором по умолчанию для большинства применений и легкотекучих сред, особенно в условиях ограниченного пространства, и являются более экономичными, чем полнопроходные клапаны.

Хотя клапаны со стандартным портом ограничивают поток, размеры портов клапана обычно не являются основной причиной узких мест в системе трубопроводов; скорее, скорость потока обычно определяется длиной трубы и количеством изгибов в системе трубопроводов.

Таблица размеров труб

Загрузите или распечатайте эту таблицу для быстрого доступа к преобразованиям DN и NPS.

Преобразование номинального размера трубы (NPS)
Ду (мм)	NPS (дюймы)
10	⅜
15	½
20	¾
25	1
32	1 ¼
40	1 ½
50	2
–	2 ½
65	–
80	3
–	3 ½
100	4
125	–
–	5
150	6
200	8
250	10
300	12
350	14
400	16
450	18
500	20
600	24
700	28
800	32
900	36
1000	40
1200	48

Загрузить таблицу здесь

Если у вас есть какие-либо вопросы о размерах труб или вам нужна помощь в выборе правильного размера шарового крана для вашего применения, команда Gemini Valve будет рада помочь.
