Маркировка кабелей и проводов | Укрпровод

Видов кабельно-проводниковых изделий великое множество. Различаются они между собой структурой, составом, сферой использования. Применение провода не той марки или неправильного сечения может закончиться плачевно.

Хороший специалист, даже впервые сталкиваясь с определенным видом проводника, при виде его аббревиатуры в большинстве случаев поймет его основные характеристики. В то же время, для простого обывателя маркировка проводов и кабелей представляет собой нечто вроде иностранного языка. Буквы он эти знает, прочесть может, а вот понять общий смысл не получается.

Так что же за этими буквами увидит специалист такого, что недоступно остальным? Чтобы понять это, нужно лучше узнать о проводниковой продукции. Сразу оговоримся, что в одной статье невозможно рассказать о всех принципах маркировки кабелей и проводов, а потому остановимся только на наиболее востребованных в нашем регионе.

Маркировка кабелей: силовые и контрольные

У любого кабеля есть три основные составляющие: токопроводящая жила, фазная изоляция, оболочка. Помимо этих элементов в его состав могут также входить поясная изоляция, экран, броня, сердечник и другие элементы, обусловленные особенностями его применения. Рассмотрим эти составляющие поподробнее.

Токопроводящая жила – это элемент, который проводит электричество. Изготавливается из металлических проволок. В качестве электропроводящего металла наиболее часто используются медь и алюминий. Некоторые распространенные кабельные марки могут производиться как в медном, так и в алюминиевом вариантах, но назвать их аналогами не будет правильным. Ведь алюминий дешевле и легче, но он обладает меньшей, чем медь, проводимостью, быстро окисляется на воздухе, не обладает гибкостью.

При маркировке кабеля с алюминиевым электропроводящим материалом название проводника начинают с буквы А. Медные электропровода не имеют отдельного буквенного показателя.

Если жила состоит из одной проволоки, то она называется монолитной, или однопроволочной. В противном случае она носит название многопроволочной и выглядит как скрученный пучок проволоки. Чем тоньше эти проволочки, тем более гибким будет изделие.

Есть кабели, которые могут быть только многопроволочными – они используются для подключения подвижного электрооборудования. Для негибких изделий возможно производство как многопроволочных, так и однопроволочных жил. Чтобы отличить эти два варианта изделия, заводы-изготовители при использовании монолитных жил к маркировке кабеля добавляют пометку (ож). Она помещается в конец аббревиатуры, может быть указана в скобках.

Перед тем, как прейти к изоляции жилы, стоит отметить некоторые особенности составления аббревиатур электропроводников в зависимости от их назначения.

Как было сказано выше, отдельным классом являются гибкие проводники: они всегда многопроволочные, медные, изготавливаются специально для подвижных электролиний. Название гибких кабелей начинается с КГ.

Также стоит вспомнить и о такой группе электропроводов, как контрольные: они всегда многожильны (не путать с многопроволочными!), используются для передачи электроэнергии и контроля за работой труднодоступной электроаппаратуры.

Маркировка контрольных кабелей стационарного подключения содержит в себе букву К: у медных кабелей она стоит в начале аббревиатуры, у алюминиевых – она вторая, сразу после буквы А, обозначающей алюминий. Отдельная маркировка силовых кабелей неподвижного подключения отсутствует, они понимаются «по умолчанию» – если нет других меток, значит, это силовой проводник.

Фазная изоляция – это материал, не проводящий электричество (диэлектрик), покрывающий каждую жилу. В качестве диэлектрика может применяться резина, пластикат поливинилхлоридный, пропитанная специальным раствором бумага и многое другое. Конечно же, сведения о фазной изоляции также включают в названия продукции. При этом, есть некоторые различия в пометке этого элемента для контрольных, силовых и нестационарных кабельных марок.

При маркировке силовых кабелей негибкого подключения буква, обозначающая фазную изоляцию, помещается сразу после идентификатора токопроводящего металла: на втором месте для алюминиевых, а ввиду отсутствия отдельной метки медных изделий, в таковых она будет на первом месте.

Для гибких марок проводниковых изделий обозначение изоляции идет сразу после КГ. Если такой маркер отсутствует, значит изоляция гибкого проводника выполнена из резины.

Также для обозначения резинового изолирования может использоваться буква Р. Маркировка контрольных кабелей включает в себя обозначение изоляции сразу после К. Обозначаются различные типы изоляционного материала следующим образом:

• В – поливинилхлоридный пластикат
• П – полиэтилен
• Пв – вулканизированный полиэтилен
• Пс – самозатухающий полиэтилен
• Н – маслостойкая резина, не поддерживающая горение

Изоляция из пропитанной кабельной бумаги отдельно не помечается.

Оболочка. Покрывает сверху сердечник, состоящий из одного или нескольких проводов. Бывает металлическая, резиновая, пластмассовая и так далее. Обозначение оболочки в маркировке кабелей идет после отметки изолирования. Различные типы оболочки:

• А – алюминий
• С – свинец
• В – поливинилхлоридный пластикат

Резина не имеет отдельной маркировки.

Экранирование. Некоторые проводники дополнительно могут экранироваться полупроводящими материалами: резиной, пластикатами, бумагой, либо металлическими лентами. Это требование безопасности: экран помогает защитить окружающих от воздействия электричества. Иногда по маркировке кабеля не видно его присутствие, зато в других оно может обозначаться буквой Э после изоляции.

Поясная изоляция покрывает общую скрутку жил. Может отсутствовать. В буквенном обозначении проставляется перед маркером оболочки, имеет те же значения букв, что и у фазного изолирования.

Бронирование и дополнительная наружная защитная оболочка. Для лучшей защиты от механических и раздавливающих воздействий используется бронирование кабеля, а также дополнительная защитная оболочка из шланговых полимерных композитов. У гибких кабельных марок бронирования нет – оно существенно уменьшает гибкость и делает затруднительным подвижную эксплуатацию электрокабеля. Поэтому никакого дополнительного обозначения отсутствия такой защиты у гибких изделий нет. А вот у изделий стационарного подключения отсутствующий защитный покров обозначается буквой Г. Некоторые типовые варианты покрытия:

• Б — две стальные ленты, наложенные без зазоров, защитная подушка
• Бб – ленточное бронирование, без подушки
• Бл – бронирование лентами из стали, с подушкой, содержащей лавсан
• Шв – шланг из поливинилхлоридного пластиката
• Шп – шланговый полиэтилен
• Шпс – самозатухающий полиэтилен
• БбШв – ленточное бронирование, сверху покрытое виниловым шлангом

Обозначение дополнительных защитных элементов в маркировке кабеля находится в конце основной аббревиатуры.

Вот несколько примеров:

• АСБл (ож): силовой, алюминиевый, с однопроволочной жилой, в бумажной изоляции, свинцовой оболочке, бронированный лентами, содержит лавсан
• КГВВ: гибкий, в ПВХ-оболочке, изолирован ПВХ-пластикатом
• КВВГ: медный, контрольный, в оболочке и изоляции из ПВХ-пластиката
• ПвБбШв: силовой, медный, изолированный вулканизированным полиэтиленом, бронированный стальными лентами, в ПВХ-шланге
• КГЭ: гибкий, медный, экранированный в резиновой оболочке, резиновой изоляции
• АВЭВБбШв: силовой, алюминиевый, экранированный с фазной и поясной изоляциями из поливинилхлорида, бронированием типа БбШв.

Если кабель производится со способностью не поддерживать горение, рядом с его аббревиатурой проставляется нг.

Если при этом он также обладает свойством низкого газодымовыделения, рядом с аббревиатурой проставляется нг-нд, нгд, нг ls. Кабели, у которых жилы не скручены между собой имеют в названии П. Для электропроводников с заполнением для фиксации токопроводящих жил используется буквенная метка з.

Конечно, нужно понимать, что маркировка кабелей не ограничивается описанными правилами и примерами, это лишь наиболее часто встречающиеся принципы маркировки продукции. Есть множество исключений и совершенно иных принципов составления аббревиатур для маркирования изделий (особенно, если брать электропровода, произведенные не на постсоветском пространстве).

К данному типу относятся телефонные, а также проводники, передающие цифровой, аналоговый сигнал.

В первую очередь вспомним о коаксиальном кабеле, передающем интернет-сигнал. При его маркировании применяются иностранные аббревиатуры, состоящие из двух основных частей:

первая обозначает тип проводника (U – без дополнительной защиты от помех, F – защищен методом фольгирования, S – экранируется медной оплеткой).

А вторая собственно название «витая пара» (TP).

Название телефонного кабеля содержит в себе букву Т, в остальном похожа на маркировку силовых и контрольных проводников. Например:

• ТППэп – телефонный, экранированный, с двойным изолированием (фазным и поясным) и оболочкой из полиэтилена
• ТППэпЗ – эквивалент ТППэП с заполнением
• ТППэпБбШп – бронированный вариант ТППэП



Маркировка проводов для воздушной прокладки

Иногда маркировка проводов строится по тому же принципу, что и у кабелей. Но так происходит довольно редко. Гораздо чаще можно столкнуться с другими принципами, например, как в случае с проводами для воздушных сетей.

Если воспользоваться правилами расшифровки названий кабелей, то АС можно понимать, как алюминиевый, в покрытии из свинца. Но это будет ошибочно. Он и вправду из алюминия, но не в свинцовой оболочке. В данном случае С обозначает стальной сердечник.

Достаточно легко понять, что провод А – это скрутка алюминиевых проволок, без покрытия. Но как быть с СИП-5нг, СИП-4, СИП-5?

СИП – это краткое обозначение названия «Самонесущий изолированный провод». Здесь нужно просто запомнить, что он в изоляции из полиэтилена, алюминиевый. Цифры рядом с ним означают тип полиэтилена:

• 4- термопластичный светостабилизированный
• 5- светостабилизированный сшитый
• 5нг – светостабилизированный сшитый, не поддерживающий горение

К этому же разделу относится провод с иностранной аббревиатурой AsXSn:

• А –алюминиевый
• s – самонесущий провод
• XS – изоляция из сшитого светостабилизированного полиэтилена
• n – горение не распространяет

Если внимательно разобраться с тем, что скрывается за названием, можно понять, что AsXSn – это аналог СИП-5нг.

Маркировка проводов: монтажные, установочные, соединительные

Принципы составления названий проводников данного типа ближе к принципам кабельной маркировки, чем у предыдущей группы. Здесь появляется буква П, означающая «провод» или Ш, от слова «шнур».

Например, ШВВП –будет обозначать шнур медный с виниловыми изоляцией и оболочкой, плоский. ППВ – провод, плоский, медный, изолированный пластикатом. АППВ – то же, только алюминиевый. АПВ –одножильный провод из алюминия, покрытый ПВХ-изоляцией.

А вот медных вариантов такого провода два: ПВ1 и ПВ3. Цифры обозначают класс гибкости.

Монтажный провод содержит в названии букву М. Например, провод МГ – самый распространенный неизолированный медный в нашем регионе, гибкий монтажный.

Маркировка проводов и кабелей: сечение

Существенным в определении необходимости использования Вами того или иного проводника является выбор его сечения. Чем крупнее сечение, тем бОльшую мощность электротока Вы получите.

Обращаем Ваше внимание на то, что сечение часто называют «номинальным», т.к. его расчет происходит исходя из измерений токовых нагрузок, выдерживаемых им. Рядом с аббревиатурой, проставляется именно такое сечение. Обычно оно выглядит в виде произведения двух чисел, в котором первое показывает количество жил, а второе их сечение.

К примеру, 3х1.5 – у вас трехжильный провод, сечение жил 1,5 мм² каждая. Если Вы видите сумму двух или более произведений – не пугайтесь, это показатель того, что у кабеля есть группы жил разного сечения: 3х50+1х16 – три жилы по 50мм² и одна 16мм². Если в сечении нет произведения, а стоит одно число – это по умолчанию проводник с одной жилой того сечения, что у Вас указано: ПВ3 2,5 – это то же, что и ПВ3 1х2,5.

Маркировка жил: цветовая, цифровая

Говоря об идентификации кабеля, нельзя не упомянуть еще одну особенность: изоляция жил в многопроволочных марках тоже имеет свою особую маркировку. Это делается для того, чтобы была возможность понять, какой провод соответствует какому в начале и в конце кабельной линии.

Фазная изоляция таких электропроводов может различаться по цвету, тогда маркировка называется цветовой. Второй вариант маркирования: цифровой. Жилы при этом нумеруются. Какой способ выберет изготовитель – зависит от возможностей его производственного оборудования к маркировке.

Маркировка кабелей и проводов: нанесение информации на изделие

Некоторые проводниковые изделия очень похожи между собой внешне. Особенно это касается различных вариантов электропроводника: ВВГ, ВВГнгд – практически визуально не различимы.

Чтобы потребитель мог идентифицировать товар, производители наносят на внешнее покрытие электропровода информацию: если Вы внимательно рассмотрите продукцию, то заметите, что через равные промежутки на нее нанесена аббревиатура, а иногда и название завода-изготовителя, года выпуска.

На сегодняшний день изготовители могут сами определять полноту нанесения данных на свой продукт: это определяется их возможностью и устанавливается в Технических условиях, которыми они пользуются.

На сайте УкрПровод Вы можете более детально ознакомиться с характеристиками товарных позиций на соответствующих страницах. Если у Вас возникли вопросы, Вы можете обратиться к нашим сотрудникам. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие.

Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41.

Что означает ОК, ОЖ, МК в маркировке кабеля

Всё прекрасно понимают, что от область применения кабеля будет напрямую зависеть от типа жил силового кабеля. Наиболее часто тип жил указывают в маркировке кабеля с помощью аббревиатуры. Далее рассмотрим, что значит ОК и МК в маркировке кабеля, а также другие особенности.

Виды жил кабеля

Существует несколько основных видов жил кабеля или проводов. Их делят в первую очередь на основные и вспомогательные. Для начала разберёмся, какие функции берут на себя кабели в зависимости от типа жил.

Основные жилы обязательно изолированы. Они берут на себя основную токопроводящую функцию кабеля или провода Если заглянуть в ГОСТ 15845-80, то станет ясно, что такие жиры делят на две другие категории — на фазные токопроводящие и нулевые.

Фазная токопроводящая жила — это в первую очередь проводник между источником электрического тока и сами электроприёмником.

Тем временем нулевая жила, которую обозначают как N, обычно берёт на себя функцию присоединения к заземлённой или незаземлённой нейтрали источника электроэнергии. В некоторых случаях она отвечает за выравнивание напряжения по всем фазам, если нагрузка распределяется неравномерно. Саму жила всегда обозначают голубым цветом.

Обычно вспомогательная жила берёт на себя функцию, отличную от той, что исполняют главные жилы. Если заглянуть в ГОСТ 15845-80, то вспомогательные жилы также возможно разделить на две категории. Это жилы заземления и контрольные жилы.

Жилы заземления обычно обозначают как PE. Они берут на себя функцию соединения металлических элементов, которые не находятся под напряжением. Эти детали обычно являются важной частью электрооборудования, имеющего подключённый кабель или провод с контуром защитного заземления. Наиболее часто PE обозначают жёлто-зелёным цветом.

Контрольные жилы, как понятно из названия, несут в себе контрольную, а также сигнализационную функции. Они непременно располагаются в составе жилы, которая проводит электрический ток. При этом жилы заземления и нулевые жилы часто имеют меньшее сечение по сравнению с фазными.

Как маркируют жилы силового кабеля по типу исполнения

У всех проводов и кабелей в обязательном порядке присутствует заводская маркировка, задающая тот или иной параметр.

В первую очередь на кабеле ставят цифру, которая говорит о количестве жил, а также сечении кабеля. После этого идут буквы, например, маркировка кабеля ОЖ, ОК, МС и другие. При этом все аббревиатуры ставят строго в соответствии с ГОСТ Р 53769-2010.

Далее чуть более подробно пройдемся по наиболее распространённым буквенным обозначениям жил кабелей и проводов:

• ОЖ. Маркировка кабеля ОЖ говорит о моножильном или одножильном исполнении.
• МН или МЖ. Аббревиатуры МН или МЖ, нанесённые на кабель, обычно свидетельствуют о том, что проводник многожильный.
• ОК. Маркировка кабеля ОК говорит о наличии круглой однопроволочной жилы.
• МК. Маркировка кабелей МК обычно свидетельствует о наличии многопроволочной круглой жилы.
• ОС. Пометка ОС на кабеле говорит о том, что он имеет однопроволочную секторную жилу.
• МС. Пометка МС на кабеле говорит о том, что это многопроволочная секторная жила.

Теперь рассмотрим некоторые из этих вариантов чуть более подробно.

Ранее мы рассмотрели, что означает ОЖ в маркировке кабеля. Теперь перейдем к основным характеристикам и достоинствам таких жил:

• Основным достоинством моножильного кабеля принято считать простоту и удобство при установке.
• Его возможно быстро и с минимумом усилий подключить к автоматическому выключателю, чего не сделать также просто с многожильным кабелем.
• При выборе моножильноно кабеля возможно обеспечить максимально высокую скорость проведение монтажных работ электроосветительных приборов в бытовых условиях.
• Довольно низкая стоимость по сравнению с кабелями других типов.

Но не все так гладко. Есть и некоторые недостатки, например, определённая чувствительность к изгибам, что может привести к появлению неисправностей на тех или иных участках в жилах.

Теперь изучим основные характеристики и достоинства жил с пометкой МЖ.

Основным достоинством многожильных проводов принято считать более высокие показатели гибкости и пластичности по отношению к одножильным. Это оптимальный вариант для монтажа в небольшие короба со значительным количеством поворотов. Кабели великолепно выдерживают вибрацию и отличаются очень высокими показателями устойчивости. Подходящий вариант для прикладывания в коммутационных или распределительных коробах со значительным числом подключений.

Отличительной чертой многожильных проводов принято считать довольно высокую проводимость электрического напряжения в сочетании с очень низким показателем индекса нагрева. Кабельно-проводная продукция отличается повышенными показателями долговечности, за счёт чего возможно подключить диэлектрическую, то есть, вспомогательную нить.

Где возможно использовать кабели с жилами типа ОЖ?

Подобные кабели наиболее часто используют в качестве проводки, для подвода к разного рода электромонтажу или отвода тока от электрогенераторов промышленного типа.

Кабели, имеющие жилы с пометкой МЖ также применяют в самых разных сферах:

• Для электрической коммуникации различных средств передвижения.
• Для создания устройств краткосрочного электропитания, то есть, удлинителей.
• В тех случаях, если во время монтажа необходимо сделать большое количество изгибов.

Если в процессе выбора учитывать вышеуказанные характеристики и собственные пожелания, то остановиться на том или ином выборе для своей недвижимости не составит большого труда.

Также важно учитывать, что помимо буквенных аббревиатур, согласно ГОСТ Р 53769-2010, на кабеле или проводе также делают и числовую пометку. Именно она говорит покупателю о номинальном рабочем напряжении. Обычно на кабеле отмены такие числа:

• -0.38;
• -0.66;
• -1;
• -6;
• -10;
• -20;
• -35.

Вот мы и разобрались, что означает ок в маркировке кабеля и другие пометки, на которые стоит обращать внимание перед монтажом. Если что-то осталось непонятно, то все интересующие вопросы уточнить у наших экспертов.

Маркировка проводов и кабелей — выбор правильных этикеток и принтера

Получите реальную выгоду от выбора правильных этикеток для кабелей и проводов и принтера этикеток

Правильный выбор маркировки проводов или кабелей

Маркировка кабелей и проводов имеет решающее значение при идентификации, сборке и ремонте электрических панелей управления, жгутов проводов и систем передачи данных/телекоммуникаций. Это авансовые платежи, которые экономят время и трудозатраты, когда необходимо внести изменения или отремонтировать системы, с которыми вы работаете.

После выбора соответствующих цветовых кодов проводов вы можете выбрать несколько маркеров проводов и маркировки кабелей; включая термоусадочные рукава, этикетки для кабелей, самоклеящиеся этикетки, флажки и жесткие бирки.

Вот четыре ключевых вопроса, ответы на которые помогут вам решить, какой маркер или этикетка лучше всего подходят.

1. Есть ли требования отрасли или заказчика, которым необходимо соответствовать?
2. Воздействию какой окружающей среды или химических веществ будут подвергаться этикетки?
3. Вы маркируете провода до или после заделки?
4. Какого сечения провод вы маркируете?

Узнайте больше о выборе правильного маркера проводов для вашего приложения.



Выбор подходящего устройства для изготовления этикеток для проводов или принтера для этикеток для кабелей

Выбор наилучшего принтера этикеток для задания — еще один ключевой вопрос. При выборе идеального производителя этикеток для кабелей или проводов для вашего проекта помните о следующих вопросах:

1. Будете ли вы печатать этикетки, прежде чем уйти на работу или в поле?
2. Сколько этикеток вам нужно печатать каждый день?
3. Какой ширины должны быть этикетки?
4. Какие материалы для этикеток вы планируете использовать?

Принтеры этикеток с кабелем Bluetooth по сравнению с традиционными принтерами этикеток

Портативные принтеры этикеток обладают рядом преимуществ. Когда дело доходит до сравнения принтера этикеток с кабелем Bluetooth (или принтера этикеток с проводом Bluetooth), такого как портативный принтер этикеток Bluetooth M211, с традиционным портативным принтером этикеток, таким как ручной принтер для этикеток M210, начните с ответов на следующие утверждения:

1. Я предпочитаю использовать клавиатуру телефона вместо клавиатуры принтера: Да/Нет
2. Мне было бы проще разрабатывать, просматривать и печатать этикетки с помощью приложения: Да/Нет
3. Я хочу иметь возможность импортировать данные электронной таблицы и сохранять метки: Да/Нет
4. Принтер меньшей площади облегчит мою работу: Да/Нет

Если вы ответили утвердительно на любой из этих вопросов, принтер этикеток с кабелем Bluetooth может лучше подойти для ваших нужд.

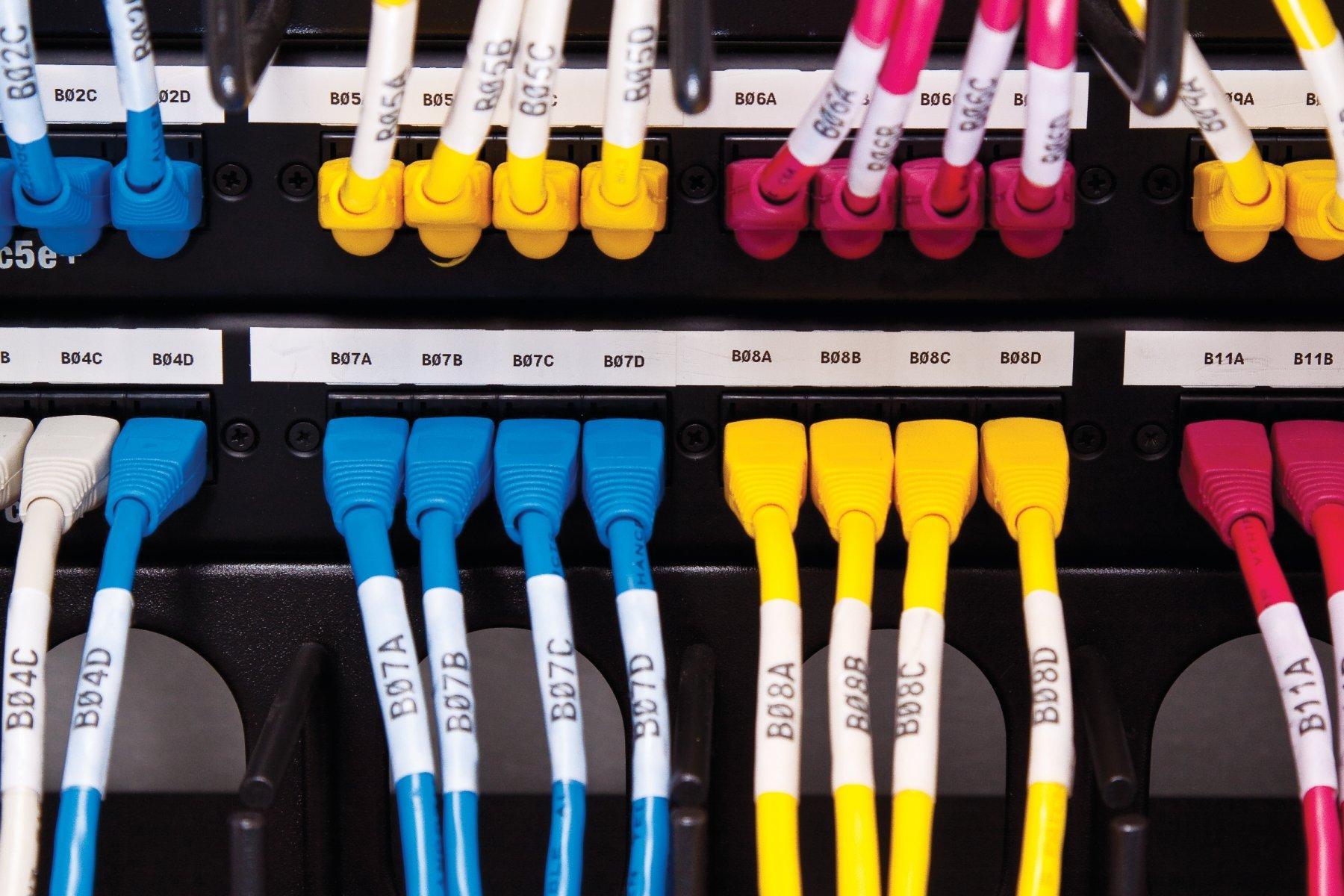

Datacom, телекоммуникации и электротехника Примеры маркировки:

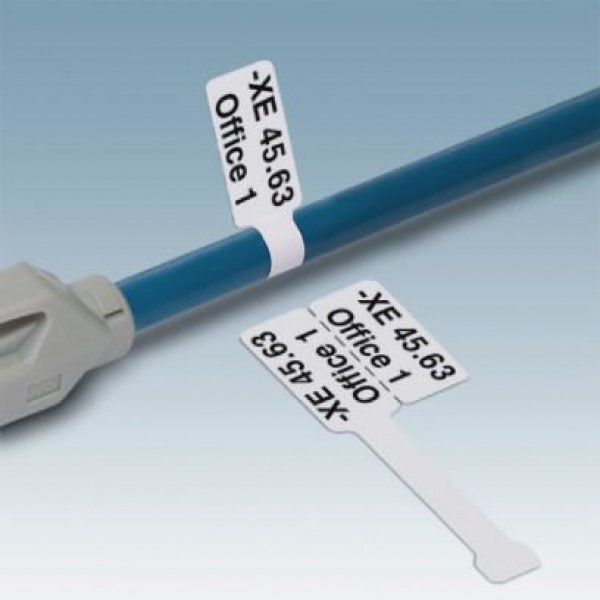

Идеально подходит для проводов без наконечников или кабелей, требующих превосходной стойкости к истиранию и химическому воздействию.

Магазинные этикетки

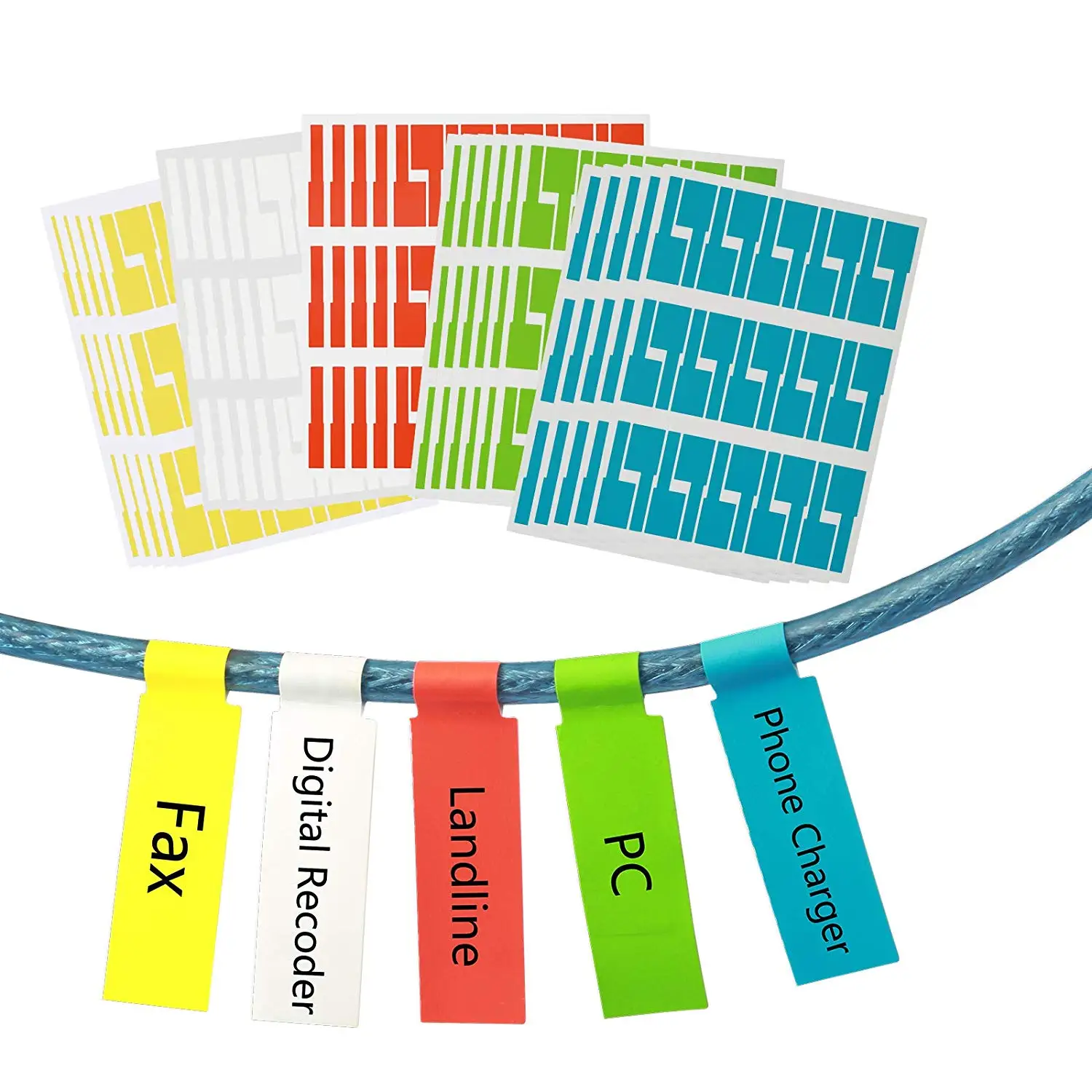

Идеально подходят для общей маркировки кабелей и проводов с заделкой или без заделки, которые могут изгибаться или изгибаться.

Магазинные этикетки

Идеально подходит для концевых кабелей или проводов, которым может потребоваться дополнительная стойкость к истиранию или химическому воздействию.

Магазинные этикетки

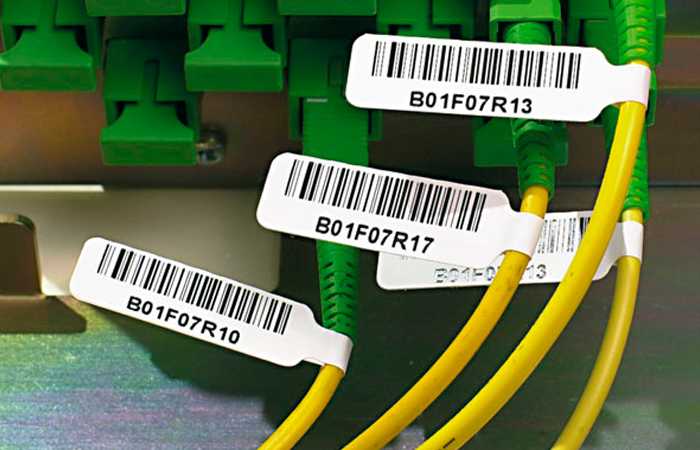

Идеально подходит для получения больших объемов данных о проводах и кабелях малого диаметра, таких как оптоволоконные кабели.

Магазинные этикетки

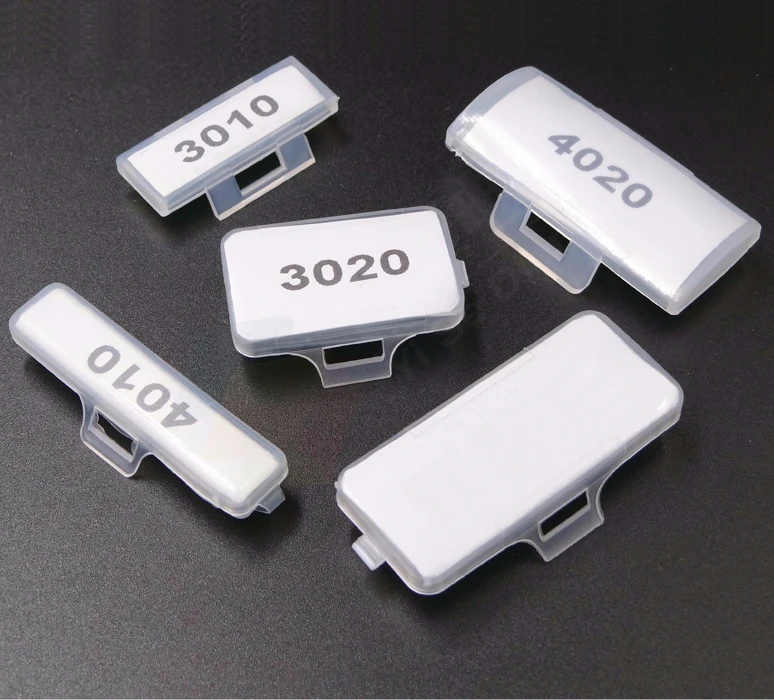

Идеально подходят для многожильных кабелей или пучков проводов/кабелей.

Магазинные этикетки

Сократите время нанесения этикеток на определенные объекты или устройства.

автоматизация магазина

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные
этикетки с этим руководством по маркировке проводов и кабелей

Узнать больше

Ваше полное комплексное решение для вашего
Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей?
Запросите бесплатный образец пакета здесь.

Запросить образец

Marking Made Easy — лучшие методы и продукты для маркировки кабелей

В настоящее время у нас много кабелей, и бывает трудно отличить один от другого. Этикетки для проводов существуют, чтобы облегчить ваши поиски организованных кабелей. Воспользуйтесь нашим простым руководством, чтобы выбрать лучший продукт и метод маркировки кабелей и проводов.

---

1. Вы можете маркировать кабели до или после заделки с помощью круговых маркеров. Убедитесь, что легенда хорошо видна со всех сторон (это гарантирует, что вы полностью обернули этикетку вокруг провода).

• Существует несколько различных типов этикеток, но мы рекомендуем самоклеящийся маркер, специальный тип маркировки, который наматывается на кабели. У него есть прозрачная часть, которую вы используете для ламинирования легенды, обеспечивая ее надежную защиту.

• Если вы собираетесь использовать маркеры перед заделкой, выберите маркеры-втулки, которые необходимо надевать на открытый конец провода. Маркеры на рукавах обычно изготавливаются из неклейких материалов, которые обладают большой гибкостью и часто могут подвергаться термоусадке. Если вы решите уменьшить их, маркеры на рукавах обеспечивают постоянное решение для идентификации, которое выдержит даже самые суровые условия.

2. Размер имеет значение при маркировке провода

• В зависимости от того, насколько велики и широки ваши провода, их размеры будут определять длину и диаметр гильз, которые вам понадобятся. Не забудьте рассчитать размер и длину самоклеящегося маркера. Простой способ измерения — рассчитать внешний диаметр ваших кабелей; и убедитесь, что этикетка как минимум в пять раз больше диаметра.

3. Маркеры с печатью по требованию или предварительно напечатанные маркеры

• Из огромного выбора инструментов, которые помогут вам намотать провода, самыми простыми из этих решений, возможно, являются печать по требованию и предварительно напечатанные маркеры. маркеры. Эти методы обеспечивают отличное качество и хорошую гибкость. Используйте портативные устройства для изготовления этикеток или программное обеспечение, связанное с термотрансферными принтерами, чтобы предоставить вам все необходимое. В вашем распоряжении имеется обширный набор различных размеров, подходящих для вашего конкретного применения. Это решение также делает устаревшими такие проблемы, как длинные легенды, состоящие из нескольких символов. Вы можете печатать все, что вам нравится.

• Маркер Pre-printed также предлагает множество возможностей. Предварительно напечатанные маркеры представляют собой простые и гибкие решения, идеально подходящие для любого применения, благодаря большому разнообразию различных легенд и пользовательских легенд.

---

СРЕДА, В КОТОРОЙ ВЫ ИСПОЛЬЗУЕТЕ ИХ В ДЕЛАХ

Крайне важно выбрать этикетки для проводов, подходящие для среды, в которой вы будете их использовать. Вы должны выяснить, будут ли ваши этикетки контактировать с водой, маслом, грязью, растворителями или химическими веществами. Этикетки для проводов могут быть самозатухающими или выполнять особые требования, если вы работаете в правительственной, военной, автомобильной или других технических отраслях.

---

ПЕЧАТЬ ПО ЗАПРОСУ И ПРЕДВАРИТЕЛЬНО НАПЕЧАТАННЫЕ МАРКЕРЫ ДЛЯ ПРОВОДОВ

Существует множество различных продуктов для маркировки проводов, и в этом разделе вы познакомитесь с двумя основными категориями. Сначала мы обсудим метод маркера проводов Print-On-Demand. Он предлагает гибкость печати ваших легенд самостоятельно с использованием таких инструментов, как лазерные принтеры, струйные принтеры, термотрансферные принтеры или другие типы.

1. Этикетка для лазерной печати

Ниже приведены различные типы этикеток, которые можно создать с помощью лазерного принтера:

• Существует самоламинирующийся полиэстер, который обеспечивает маркировку проводов и кабелей с низким содержанием галогенов. и содержанием серы, легко принимают форму и достигают постоянной адгезии через 24 часа.

• Нейлоновая ткань обеспечивает маркировку проводов, кабелей и компонентов, которая также подходит для военных и аэрокосмических применений, поскольку ее можно перемещать и на нее нанесен постоянный клей.



2. Этикетки для струйной печати

Это различные типы этикеток, которые предлагаются для использования с инструментом для струйной печати, например самоламинирующиеся этикетки Panduit® для лазерной/струйной печати. Они изготовлены из полиэстера для использования с кат. 5е, Кат. 6 и кабели Cat 6A.





3. Термотрансферные печатные этикетки

Эти этикетки предлагаются для термотрансферного принтера. Термоусаживаемые этикетки для маркировки проводов ShrinkTrak™ от Hellerman Tyton® изготовлены из полиолефиновой термоусадочной трубки. Эти этикетки не распространяют горение, устойчивы к истиранию и растворителям.

---

ПРЕДВАРИТЕЛЬНО НАПЕЧАТАННАЯ МАРКИРОВКА ПРОВОДОВ

Теперь мы обсудим предварительно напечатанные продукты для маркировки проводов, хороший выбор, если вам не нужна возможность печатать этикетки самостоятельно. Этот метод предлагает различные легенды и материалы.

Обычные материалы:

• • Тканевые проволочные маркеры с виниловым покрытием в книжке от Klein Tools®, с крупным, легко читаемым шрифтом.
• • Brady® Porta-Pack® в буклете имеет полиолефиновую самоклеящуюся оболочку с простой системой нумерации, надписей и маркировки.
• • Виниловые этикетки Ziptape® можно персонализировать и включать поверхность для письма.

Методы нанесения этикетки:

• • В этом разделе вы узнаете, как наносить выбранный вами маркер этикетки.
• • Теперь, когда вы выбрали или создали метку, которую хотите использовать, пришло время научиться правильно наносить ее на провод. Плохо нанесенная этикетка может стать нечитаемой или даже с трудом удерживаться на проводе. Следуйте этому разделу, чтобы узнать, как успешно наносить маркеры для обертывания и рукава.
• • Обозначение по периметру легче всего нанести, оторвав верхний конец маркера от подкладки; обратите внимание, что вы должны касаться как можно меньше клея этикетки во время нанесения. Используя этот метод, поместите верхнюю часть этикетки на провод и оберните ее поверх маркера, но не касайтесь остального клея, так как это может привести к отклеиванию маркера.
• • Если вы выбрали PermaSleeve™, используйте метод идентификации рукава: сложите носитель и откройте отверстие PermaSleeve™.
