Диоды анод и катод: Назначение диода, анод диода, катод диода, как проверить диод мультиметром

где плюс и минус на светодиоде (анод и катод)

Светодиоды довольно часто используют в электротехнике, например, в качестве индикаторов. Для того чтобы диод работал и излучал свет, необходимо его правильно включить в электрическую цепь. А для этого нужно определить полярность светодиода. Рассмотрим способы, которые помогут это сделать.

Cодержание

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

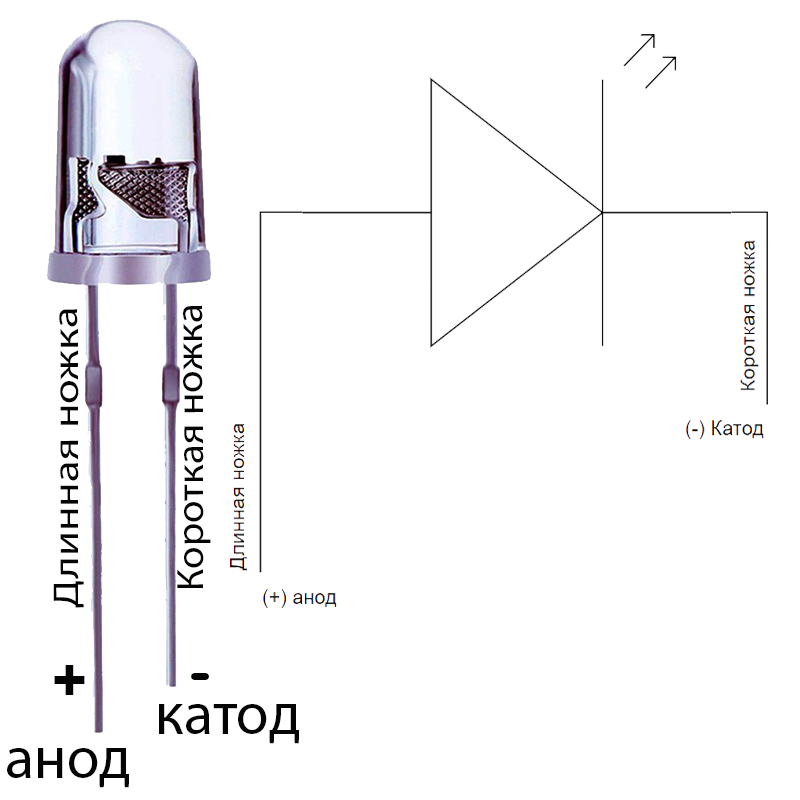

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Визуальное определение.

Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод  является положительным анодом.

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).

Если на корпусе светодиода имеется скос, то это признак катода.

Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».

Находим анод и катод у LED элементов мощностью свыше 1Вт.

Мощные светодиоды используются в электротехнике. Как быстро определить их полярность? Довольно просто. Достаточно внимательно рассмотреть диод. При изготовлении контакты элементов мощностью свыше 0,5 Вт маркируют. Анод помечается знаком «+».

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы.  Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов. При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

Распознавание полярности источником питания.

Следующим наглядным методом для распознания катода и анода будет присоединение к источнику питания. Данный способ, как и предыдущий, позволяет узнать еще и исправность LED элемента.

Естественно, что для опыта необходим источник напряжения. Отлично подойдет блок питания с плавной регулировкой. Светодиод следует присоединить и постепенно увеличивать напряжение. Если при подаче 3-4 В элемент еще не светится, значит, с полярностью не угадали.

Если такого блока питания под рукой нет, то можно применить батарейку или аккумулятор от мобильного телефона. Поскольку напряжение на них может достигать 12 В, то напрямую светодиод присоединять нельзя. Для предупреждения поломки следует включить в цепь резистор. Выбрать подходящее по величине сопротивление вам поможет статья «Расчет резистора (сопротивления) для светодиода».

Резистор стоит подпаять к одному из контактов LED элемента. Полученной конструкцией коснуться выводов источника питания. Если полярность предположена верно, то диод начнет излучать свет. В ином случае, надо поменять контакты местами.

Если под рукой есть плоская севшая батарейка от часов или с материнской платы (тип CR2032), то можно обойтись без резистора. Напряжением таких источников питания не превышает 6 В, что безопасно для светодиода. Батарейку зажимают между выводами диода и по свечению или его отсутствию определяют полярность.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.

---



Диод [База знаний]

Теория

КОМПОНЕНТЫ

• Адресуемая светодиодная лента
• Геркон
• Диод
• Зуммер
• Кнопка
• Кварцевый резонатор
• Конденсатор
• Макетная плата
• Резистор
• Реле
• Светодиод
• Светодиодные индикаторы
• Сервопривод
• Транзистор

ARDUINO

• Что такое Arduino?
• Среда разработки Arduino IDE
• Сравнение плат Arduino. Какую выбрать?
• Как прошить плату Arduino с помощью другой Arduino (ArduinoISP)
• Онлайн-сервис TinkerCAD – эмулятор Arduino
• Визуальная среда разработки Mixly для Arduino
• Настройка поддержки чипа STM32F103C8T6 средой Arduino IDE

RASPBERRY

• Как установить ОС Raspbian/Raspberry Pi OS?

ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

• Интерфейс I2C (IIC)

---

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического тока. У него есть 2 полюса: анод и катод. Ток пропускается только от анода (+) к катоду (-).

Электроды диода носят названия анод и катод. Если к диоду приложено прямое напряжение (то есть анод имеет положительный потенциал относительно катода), то диод открыт (через диод течёт прямой ток, диод имеет малое сопротивление). Напротив, если к диоду приложено обратное напряжение (катод имеет положительный потенциал относительно анода), то диод закрыт (сопротивление диода велико, обратный ток мал, и может считаться равным нулю во многих случаях).

Диоды бывают электровакуумные, газоразрядные и самые распространённые – полупроводниковые. Свойства диодов, чаще всего в связках между собой, используются для преобразования переменного тока электросети в постоянный ток, для нужд полупроводниковых и других приборов.



---

Конструкция диодов

Конструктивно, полупроводниковый диод состоит из небольшой пластинки полупроводниковых материалов (кремния/германия), одна сторона (часть пластинки) которой обладает электропроводимостью p-типа, то есть принимающей электроны (содержащей искусственно созданный недостаток электронов, «дырочная»), другая обладает электропроводимостью n-типа, то есть отдающей электроны (содержащей избыток электронов, «электронной»).

Слой между ними называется p-n переходом. Здесь буквы p и n — первые в латинских словах negative — «отрицательный», и positive — «положительный». Сторона p-типа, у полупроводникового прибора является анодом (положительным электродом), а область n-типа — катодом (отрицательным электродом) диода.

---

Основные характеристики

Падение напряжения	VF	Вольт
Максимальное сдерживаемое обратное напряжение	VDC	Вольт
Максимальный прямой ток	IF	Ампер

---

Вольт-амперная характеристика

После того, как напряжение в прямом направлении превысит небольшой порог V_F диод открывается и начинает практически беспрепятственно пропускать ток, который создаётся оставшимся напряжением.

Если напряжение подаётся в обратном направлении, диод сдерживает ток вплоть до некоторго большого напряжения V_DC после чего пробивается и работает также, как в прямом направлении.

---

Основные виды диодов

Выпрямительный диод

Также известен как защитный, кремниевый

• V_F = 0,7 В
• V_DC — сотни или тысячи вольт
• Открывается медленно
• Восстанавливается после пробоя обратным током



Диод Шоттки

Шоттки — фамилия его изобретателя. Также известен как сигнальный, германиевый.

• V_F = 0,3 В
• V_DC — десятки вольт
• Открывается быстро
• Сгорает после пробоя обратным током



Диод Зеннера (Стабилитрон)

Зеннер — фамилия его изобретателя. Также известен как стабилитрон

• V_F = 1 В
• V_DC — фиксированное значение на выбор
• Умышленно используется в обратном направлении как источник фиксированного напряжения



---

Как работают диоды и светодиоды?

Узнайте, как работает диод для управления потоком электрического тока в цепи с использованием полупроводников n-типа и p-типа.

Пришло время повысить уровень своих знаний и перейти от простых пассивных компонентов к области полупроводниковых компонентов. Эти детали оживают, когда их подключают к электрической цепи, и они могут разными способами манипулировать электричеством. Вам предстоит работать с двумя полупроводниковыми компонентами: диодом и транзистором. Сегодня мы поговорим о диоде, печально известном регуляторе, который позволяет электричеству течь только в одном направлении! Если вы видели светодиод в действии, вы уже далеко впереди. Давайте начнем.

Управление потоком

Диод хорошо известен своей способностью управлять потоком электрического тока в цепи. В отличие от пассивных компонентов, которые сидят сложа руки, сопротивляясь или накапливая, диоды активно держат руку на пульсе приливов и отливов тока, когда он течет по нашим устройствам. Есть два способа описать, как ток будет или не будет течь через диод:

1. Прямое смещение: Когда вы правильно вставите батарею в цепь, ток будет протекать через диод; это называется смещенным вперед состоянием.
2. Обратное смещение: Когда вы вставляете батарею в цепь в обратном направлении, ваш диод блокирует протекание любого тока, что называется состоянием с обратным смещением.

Простой способ визуализировать разницу между состояниями диода с прямым и обратным смещением в простой схеме

Хотя эти два термина могут показаться слишком сложными, подумайте о диоде как о переключателе. Он либо закрыт (включен) и через него проходит ток, либо открыт (выключен), и ток через него не проходит.

Полярность диода и символы

Диоды

являются поляризованными компонентами, что означает, что они имеют очень специфическую ориентацию, которую необходимо подключить в цепь для правильной работы. На физическом диоде вы заметите две клеммы, выходящие из консервной банки посередине. Одна сторона — это положительный полюс, называемый анодом. Другая клемма является отрицательным концом, называемым катодом . Ток в диоде может двигаться только от анода к катоду, а не наоборот.

Вы можете определить катодную сторону физического диода, посмотрев на серебряную полоску рядом с одной из клемм. (Источник изображения)

На схеме легко найти диод. Просто найдите большую стрелку с линией, проходящей через нее, как показано ниже. У некоторых диодов и анод, и катод отмечены как положительные и отрицательные, но простой способ запомнить, как протекает ток в диоде, — это следовать направлению стрелки.

Стрелка на символе диода указывает направление тока.

В наши дни большинство диодов изготавливаются из двух самых популярных полупроводниковых материалов в электронике — кремния или германия. Если вы что-нибудь знаете о полупроводниках, то вы знаете, что ни один из этих элементов не проводит электричество в своем естественном состоянии. Так как же заставить электричество течь через кремний или германий? С помощью маленького волшебного трюка под названием допинг.

Легирование полупроводников

Полупроводниковые элементы странные. Возьмем, к примеру, кремний. Это изолятор днем. Однако, если вы добавите к нему примеси с помощью процесса, называемого легированием, вы наделите его магической способностью проводить электричество ночью.

Из-за их двойных свойств изолятора и проводника полупроводники нашли свою идеальную нишу в компонентах, которые должны управлять потоком электрического тока в виде диодов и транзисторов. Вот как происходит процесс легирования типичного куска кремния:

1. Во-первых, кремний выращивают в строго контролируемой лабораторной среде. Это называется чистой комнатой, то есть в ней нет пыли и других загрязнений.
2. Теперь, когда кремний вырос, пришло время его легировать. Этот процесс может идти одним из двух путей. Первый заключается в легировании кремния сурьмой, что дает ему несколько дополнительных электронов и позволяет кремнию проводить электричество. Это называется кремнием n-типа или отрицательным типом, потому что в нем больше отрицательных электронов, чем обычно.
3. Вы также можете легировать кремний в обратном порядке. Добавление бора к кремнию удаляет электроны из атома кремния, оставляя пустые дыры там, где должны быть электроны. Это называется кремнием p-типа или положительного типа.
4. Теперь, когда ваши кусочки кремния легированы как положительно, так и отрицательно, вы можете собрать их вместе. Соединяя кремний n-типа и p-типа вместе, вы создаете соединение.

Пример

Допустим, вы соединили кремний n-типа и p-типа вместе, а затем подключили батарею, создав цепь. Что случится?

В этом случае отрицательная клемма соединяется с кремнием n-типа, а положительная клемма соединяется с кремнием p-типа. А ничейная территория между двумя кусками кремния? Ну, он начинает сжиматься, и начинает течь электрический ток! Это состояние диода с прямым смещением, которое мы обсуждали вначале.

Предположим, вы подключаете аккумулятор наоборот: отрицательный вывод подключается к кремнию p-типа, а положительный вывод — к кремнию n-типа. Здесь происходит то, что нейтральная полоса между двумя кусками кремния становится шире, и ток вообще не течет. Это состояние с обратным смещением, которое может принимать диод.

Подсоедините аккумулятор в непреднамеренном направлении, и ваш диод остановит протекание тока между n-типом и p-типом. (Источник изображения)

Прямое напряжение и поломки

Когда вы работаете с диодами, вы узнаете, что для того, чтобы один из них пропускал ток, требуется определенное количество положительного напряжения. Напряжение, необходимое для включения диода, называется прямым напряжением (VF). Вы также можете увидеть, что это называется напряжением включения или напряжением включения.

Чем определяется это прямое напряжение? Полупроводниковый материал и типа . Вот как это разбивается:

• Кремниевые диоды. Использование диода на основе кремния потребует прямого напряжения от 0,6 до 1 В.
• Германиевые диоды. Использование диода на основе германия потребует более низкого прямого напряжения, около 0,3 В.
• Другие диоды. Для специализированных диодов, таких как светодиоды, требуется более высокое прямое напряжение, тогда как для диодов Шоттки (см. ниже) требуется более низкое прямое напряжение. Лучше всего проверить техническое описание вашего конкретного диода, чтобы определить его номинальное прямое напряжение.

Я знаю, что мы говорили о диодах, пропускающих ток только в одном направлении, но вы можете нарушить это правило. Если вы приложите огромное отрицательное напряжение к диоду, то вы сможете изменить направление его тока!

Конкретная величина напряжения, которая вызывает возникновение этого обратного потока, называется напряжением пробоя . Напряжение пробоя v для обычных диодов составляет от -50В до -100В. Некоторые специализированные диоды могут даже работать при этом отрицательном напряжении пробоя, о котором мы поговорим позже.

Распаковка семейства диодов

Существует множество диодов, каждый со своими особыми способностями. И хотя каждый из них имеет общую основу для ограничения потока тока, вы можете использовать эту общую основу для создания множества различных применений. Давайте проверим каждого члена семейства диодов!

Стандартные диоды

Ваш средний диод. Стандартные диоды имеют умеренные требования к напряжению и низкий максимальный номинальный ток.

Стандартный повседневный диод, доступный в Digi-Key, обратите внимание на серебряную полоску, которая отмечает конец катода. (Источник изображения)

Выпрямительные диоды

Это более мощные братья и сестры стандартных диодов и имеют более высокий максимальный номинальный ток и прямое напряжение. В основном они используются в источниках питания.

Более мощные аналоги стандартного диода, разница заключается в большем номинальном токе и прямом напряжении.

Диоды Шоттки

Это причудливый родственник семейства диодов. Диод Шоттки пригодится, когда вам нужно ограничить потери напряжения в вашей цепи. Вы можете идентифицировать диод Шоттки на схеме, найдя типичный символ диода, добавив два новых изгиба (форма «S») на выводе катода.

Найдите изгиб на катодном конце диода, чтобы быстро идентифицировать его как диод Шоттки.

Стабилитроны

Зенеровские диоды являются паршивой овцой в семействе диодов. Они посылают электрический ток в противоположном направлении! Они делают это, используя напряжение пробоя, о котором говорилось выше, также называемое пробоем Зенера. Используя эту пробойную способность, стабилитроны отлично подходят для создания стабильного опорного напряжения в определенном месте цепи.

Зенеровский диод разительно отличается от остальных диодов семейства и может передавать ток от катода к аноду. (Источник изображения)

Фотодиоды

Photodiodes — мятежные подростки в семействе диодов. Вместо того, чтобы просто пропускать ток через цепь, фотодиоды улавливают энергию источника света и превращают ее в электрический ток. Вы найдете их для использования в солнечных панелях и оптической связи.

Фотодиоды поглощают энергию света и превращают ее в электрический ток. (Источник изображения)

Светоизлучающие диоды (СИД)

Светодиоды

— это сияющие звезды семейства диодов. Как и стандартные диоды, светодиоды позволяют току течь только в одном направлении, но с изгибом! Когда подается правильное прямое напряжение, эти светодиоды загораются яркими цветами. Однако есть загвоздка в том, что определенные цвета светодиода требуют разных прямых напряжений. Например, для синего светодиода требуется прямое напряжение 3,3 В, тогда как для красного светодиода требуется всего 2,2 В, чтобы он начал светиться.

Что делает эти светодиоды такими популярными?

• Эффективность: светодиодов излучают свет электронным способом, не выделяя тонны тепла, как традиционные лампы накаливания. Это позволяет им экономить тонну энергии.
• Управление: светодиодами также очень легко управлять в электронной схеме. Пока перед ними стоит резистор, они должны работать!
• Недорогой: светодиоды очень доступны по цене и долговечны. Вот почему вы обнаружите, что они так часто используются в сигналах светофора, дисплеях и инфракрасных сигналах.

Светодиоды бывают различных форм и цветов, для каждого из которых требуется разное прямое напряжение ! (Источник изображения)

Три наиболее распространенных применения диодов

Поскольку диоды бывают разных форм, размеров и конфигураций, их использование в наших электронных схемах столь же богато! Вот лишь несколько вариантов использования диодов:

1. Преобразование переменного тока в постоянный

Процесс преобразования переменного тока (AC) в постоянный ток (DC) может осуществляться только с помощью диодов! Этот процесс выпрямления (преобразования) тока позволяет вам подключать всю вашу повседневную электронику постоянного тока к настенной розетке переменного тока в вашем доме. Существует два типа приложений преобразования, в которых диод играет свою роль:

• Полуволновое выпрямление. Для этого преобразования требуется только один диод. Если вы посылаете сигнал переменного тока в цепь, ваш единственный диод отсекает отрицательную часть сигнала, оставляя только положительный вход в виде волны постоянного тока.




Одиночный диод в схеме однополупериодного выпрямителя, отсекающий отрицательный конец сигнала переменного тока. (Источник изображения)

• Полноволновое мостовое выпрямление . В этом процессе преобразования используются четыре диода. И вместо того, чтобы просто отсекать отрицательную часть сигнала переменного тока, как в однополупериодном выпрямителе, этот процесс преобразует все отрицательные волны в сигнале переменного тока в положительные волны для сигнала, готового к постоянному току.

Двухполупериодный мостовой выпрямитель идет еще дальше, преобразуя весь положительный и отрицательный сигнал переменного тока в постоянный. (Источник изображения)

2. Контроль скачков напряжения

Диоды

также можно использовать в приложениях, где могут возникать неожиданные скачки напряжения. Диоды в этих приложениях могут ограничить любое повреждение, которое может произойти с устройством, поглощая любое избыточное напряжение, попадающее в диапазон напряжения пробоя диода.

3. Защита вашего текущего

Наконец, вы также обнаружите, что диоды могут защищать чувствительные схемы. Если вы когда-нибудь разбивали батарею неправильным образом, и ничего не взрывалось, вы можете поблагодарить свой дружелюбный диод. Размещение диода последовательно с положительной стороной источника питания гарантирует, что ток течет только в правильном направлении.

Начало работы с диодами

Ну вот, контрольный диод и все его сумасшедшие члены семьи! Диоды имеют множество применений, от питания этих красочных светодиодных ламп до преобразования переменного тока в постоянный. Но почему диод не получил такой широкой огласки, как транзистор или интегральная схема? Мы думаем, что все дело в том, что на кухне слишком много поваров. Первый диод был обнаружен почти 150 лет назад, и с тех пор сотни инженеров и ученых приложили свои усилия, чтобы улучшить это открытие. Несмотря на его долгую историю со многими личностями, многие люди по-прежнему считают диод четвертым по важности изобретением после колеса.
