Обозначение УЗО и дифференциального автомата.

Информация о материале: Категория: Обозначения в электрических схемах.; Опубликовано: 19 мая 2009; Просмотров: 170255

На данный момент в ГОСТ нет каких либо рекомендаций относительно условных графических обозначений УЗО и дифференциальных автоматов. Изображения обозначений, которые используют в схемах отличаются друг от друга.

По этому, в данной статье, я хочу дать свои рекомендации и предложить вариант обозначений УЗО и дифференциального автомата, который по моему мнению, будет соответствовать функциональному назначению этих электрических аппаратов.

Функционально УЗО можно определить как быстродействующий выключатель, реагирующий на дифференциальный ток — ток утечки в проводниках, подводящих электроэнергию к защищаемой электроустановке. В качестве датчика дифференциального тока и основного функционального элемента УЗО используется трансформатор тока, который часто называют трансформатором тока нулевой последовательности (что не совсем правильно, но думаю приемлемо).

Из выше сказанного следует что изображение условного обозначения УЗО, должно состоять из обозначения выключателя и трансформатора тока нулевой последовательности, сигнал от которого (ток нулевой последовательности), воздействует на механизм отключения контактной группы аппарата.

Этому требованию подходят следующие обозначения:

Дифференциальный автомат, отличается от УЗО тем, что совмещает в одном электрическом аппарате два устройства, автоматический выключатель и устройство защитного отключения. По этому можно использовать следующее обозначение:

С использование распространенного обозначения автоматического выключателя

С использованием обозначения автоматического выключателя по ГОСТ 2. 755

Буквенно-цифровое обозначение УЗО и дифференциальных автоматов, на мой взгляд, можно наносить на схеме следующим образом:

Где Q1 и QF1 обозначают функции выключателя и автоматического выключателя соответственно и порядковый номер аппарата в схеме. Значение дифференциального тока, обозначает функцию устройства защитного отключения

Второй вариант буквенно-цифрового обозначения, который часто применяется: QD1 для УЗО и QFD1 для дифференциального автомата. И хотя согласно ГОСТ 2.710 код буквы D обозначает схемы интегральные, более подходящего символа в данном ГОСТ нету. Будем считать, что D, от слова дифференциальный.

Данный вариант условных графических обозначений УЗО и дифференциальных автоматов, до момента публикации каких либо рекомендаций в нормативных документах, на мой взгляд является наиболее приемлемым. Поэтому, я решил включить трафареты рассмотренных выше электрических аппаратов в Комплект для черчения электрических схем.

Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.

Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.

Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.

Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.

Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

«A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;

«AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;

«B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.

Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи. Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.

Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

защиту от поражения электрическим током путем контроля разностных токов

защиту от перегрузки

защиту от короткого замыкания

противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.

IPXXD/IP4X для монтажа в соответствующих держателях или панелях .

При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).

Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы.

B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте.

Электропитание может подключаться к диф автомату как сверху, так и снизу.

Установка дифавтомата

на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;

на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

Помните, что при установке АВДТ с малой чувствительностью IΔn 0. 03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.

Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.

Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).

Подключите оборудование в точном соответствии со схемой.

Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.

Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.

Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.

Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем — вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).

Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.

Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

Не забывайте ежемесячно нажимать кнопку «Т», при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.

При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ «N». Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.

Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.

Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.

Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали).

Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

подключение к нейтрали или металлоконструкциям выше места установки

непосредственное заземление металлических частей

активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

Вспомогательные контакты

Контакты сигнализации

Катушки с броском тока

Катушки минимального напряжения

Дифавтомат схема подключения

Вернуться к списку

Дифференциальный автомат — что это?

Устройство, предназначенное для отключения электропитания в сети при появлении в ней нарушений, способных привести к выходу из строя электропроводки и подключенного к ней оборудования, в электротехнике называется автоматическим выключателем (АВ). Это устройство принято называть проще – автомат. Одной из его разновидностей является устройство защитного отключения, обесточивающее линию при обнаружении тока утечки, тем самым предохраняя людей от поражения электрическим током при прикосновении к кабелю. Особенность УЗО такова, что его нельзя установить без АВ, защищающего линию от короткого замыкания и перенапряжения. Чтобы не подключать на линию два защитных устройства, был создан дифференциальный автомат — устройство, совмещающее функции УЗО и автоматического выключателя.

Содержимое

Особенности и назначение дифавтомата
Внешний вид дифавтомата
Дифференциальная работа АВ при утечках тока
Защита от перегрузки и короткого замыкания
Порядок монтажа
Заземление АВДТ
Вывод

Особенности и назначение дифавтомата

Если об обычных электрических машинах знают почти все, то услышав слово «дифавтомат», многие спросят: «А что это такое?» Проще говоря, дифференциальный автоматический выключатель — это устройство защиты цепи, которое отключает питание в случае любой неисправности, которая может повредить линию или привести к поражению людей.

Аппарат состоит из нескольких основных частей:

Плавкий и огнестойкий пластиковый корпус.
Один или два рычага для подачи и отключения питания.
Клеммы с маркировкой, к которым подключаются входящие и исходящие кабели.
Кнопка «Тест», предназначена для проверки работоспособности устройства.

В последних моделях этих машин также установлен сигнальный индикатор, позволяющий дифференцировать причины срабатывания. Благодаря ему можно определить, почему устройство выключилось — из-за утечки тока или из-за перегрузки линии. Эта функция упрощает устранение неполадок.

Наглядно об устройстве дифавтомата в видео:

УЗО могут устанавливаться как в однофазных, так и в трехфазных линиях. Они предназначены для:

Защита электросети от сверхтоков короткого замыкания и перенапряжения.
Предотвращение утечки электричества, которая может привести к возгоранию или поражению электрическим током людей и домашних животных.

Выключатель дифференциального тока для бытовых линий с одной фазой и рабочим напряжением 220В имеет два полюса. В промышленных сетях на 380В устанавливается трехфазный четырехполюсный дифференциальный автомат. Четырехполюсники занимают больше места в распределительном щите, так как с ними устанавливается блок дифференциальной защиты.

Внешний вид дифавтомата

При взгляде на УЗО и дифференциальный АВ можно заметить, что они очень похожи по конструкции и размерам. На обоих устройствах есть даже кнопка «Тест». Но это не значит, что они полностью одинаковы. Устройство защитного отключения не является самостоятельным устройством и, как указано выше, не должно устанавливаться в цепи без защитного автоматического выключателя. Дифференциальный автомат совмещает в себе УЗО и АВ, поэтому не требует установки дополнительных устройств.

Чтобы не путать УЗО и дифференциальный выключатель защиты, большинство отечественных производителей маркируют свою продукцию соответствующей аббревиатурой — УЗО или АВДТ. Импортную технику можно отличить и по другим признакам. Например, номинальный ток устройства защитного отключения обозначается цифрой и буквой «А» (Ампер) после нее — например, 16А. Номинальный ток дифавтомата пишется иначе: перед ним стоит латинская буква, соответствующая характеристикам встроенных расцепителей. После него идет цифра, обозначающая значение номинального тока — например, С16.

Дифференциальная работа АВ при утечках электрического тока

Защита от утечки обеспечивается реле, входящим в состав дифавтомата. При нормальных параметрах линии на нее действуют однородные магнитные потоки, и элемент не мешает подаче тока к потребителям. При пробое изоляционного слоя происходит протечка, в результате чего нарушается равномерность потоков, и реле запускает автомат.

Защита от перегрузки и короткого замыкания

Теперь поговорим о том, как работает дифференциальный выключатель при возникновении короткого замыкания в цепи и при значительном повышении напряжения. В этих случаях его принцип действия аналогичен тому, по которому функционирует обычный автоматический выключатель.

У RCBO есть две версии, которые работают независимо друг от друга. Каждый из них предназначен для обесточивания сети при различных нарушениях.

На видео внутреннее устройство дифавтомата:

Защита линии от перегрузки обеспечивается тепловым расцепителем, роль которого выполняет пластина из двух металлов с разными коэффициентами расширения (биметаллическая).

При превышении напряжения в цепи номинального значения пластина начинает нагреваться, что приводит к ее изгибу в сторону отключающего элемента. Прикоснувшись к нему, он запускает AB.

Сеть защищена от сверхтоков короткого замыкания электромагнитным расцепителем, представляющим собой соленоид с сердечником. При резком увеличении силы тока, характерного для короткого замыкания, возникает электромагнитный импульс. Под его воздействием в течение доли секунды расцепитель отключит автоматический выключатель и отключит подачу питания на линию.

После устранения неисправности устройство можно снова включить вручную. Однако следует помнить, что если параметры сети очень быстро пришли в норму после отключения AV, устройству следует дать немного времени для полного остывания. Включение нагретого аппарата негативно скажется на сроке его службы.

Процедура установки

АВДТ монтируется на DIN-рейку. При подключении нужно быть очень внимательным, чтобы не перепутать порядок подключения кабелей. В бытовых однофазных линиях вводной проводник подключается к зажиму №1, а выходной проводник подключается к зажиму №2. Нулевой провод подключается к зажиму, обозначенному буквой Н. Вводные кабели подключаются к верхней части устройство, а выходные кабели вниз.

Вы можете подключать выходы напрямую к линии. Если параметры сети нестабильны или вы хотите обеспечить максимальный уровень защиты, вам следует установить дополнительный антивирус.

Нулевые провода от автоматов должны быть подключены к изолированной нулевой шине. Во избежание выхода из строя устройства или его некорректной работы необходимо следить за тем, чтобы выходной нулевой кабель не соприкасался с другими проводниками или с корпусом электрощита.

Наглядно про подключение дифавтомата в видео:

Заземление АВДТ

Нейтральный кабель следует заземлять только перед устройством дифференциальной защиты. Неправильное подключение приведет к тому, что дифавтомат будет отключаться даже при приложении небольшой нагрузки.

Если несколько дифференциальных автоматов подключены параллельно, то нельзя менять местами нулевые проводники на их выходах или подключать их к общей нулевой шине. Это также приведет к неисправности устройств.

Нулевой АВДТ должен быть подключен в тандеме с собственной фазой. Его нельзя использовать в качестве нейтрального проводника для устройств с другой фазой источника.

Во избежание путаницы с нулями рекомендуется использовать кабели с маркировкой.

Для перемычек и соединений необходимо использовать проводник с поперечным сечением, подходящим для линейной нагрузки.

Если машина оборудована индикатором неисправности, то причина срабатывания будет ясна сразу. При отсутствии «маяка» причину отказа придется искать методом «научного тыка». Если АВДТ начинает работать после подключения к сети дополнительной нагрузки, то, скорее всего, устройство неисправно или при его подключении была допущена ошибка.

Заключение

В этой статье мы рассказали о том, что такое дифавтомат, для чего он нужен и как работает, а также разобрались с важными нюансами его подключения. Если вы собираетесь устанавливать АВДТ самостоятельно, перед этим внимательно изучите порядок установки, и строго соблюдайте технику безопасности при эксплуатации.

Как подключить дифавтомат в однофазную сеть

Дифференциальный автоматический выключатель представляет собой электромеханическое устройство, защищающее электросеть от повреждения в результате коротких замыканий или высоких нагрузок. Кроме того, он обеспечивает безопасность людей, избегая поражения электрическим током при прикосновении к линии, имеющей ток утечки. Таким образом, он совмещает функции двух устройств: автоматического выключателя и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно ее выполнить, нужно соблюдать меры безопасности, а также соблюдать правила монтажа. О том, как подключить дифавтомат, пойдет речь в этой статье.

Содержание

Конструктивные особенности дифференциальных автоматов
Установка дифавтомата в одно- и трехфазную сеть
Схемы подключения
- Вводный автомат
- Отдельные автоматы
900 10
Дифаавтомат в цепи без заземления
Что вы нужно помнить при подключении дифференциальной машины?
Процедура подключения
Наиболее распространенные ошибки при подключении АВДТ
Заключение

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка дифавтомата в сеть позволяет обеспечить защиту от утечек электрического тока, перегрузок и сверхтоков короткого замыкания. Это устройство комбинированное и состоит из двух основных компонентов:

Автоматический выключатель с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при превышении нагрузки расчетной. АБ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают — однофазную или трехфазную.

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальной работе сети воздействуют магнитные потоки одинаковой силы, не допускающие отключения линии. В случае утечки (утечки электроэнергии на землю) нарушается равномерность потоков, в результате чего реле переключается при обесточивании линии.

Помимо АВ и УЗО, автомат содержит дифференциальный трансформатор, а также электронный усилительный элемент.

Установка дифавтомата в одно- и трехфазную сеть

Перед началом подключения дифференциального автомата необходимо нажать кнопку «Тест» на его корпусе. Таким образом искусственно создается ток утечки, на который прибор должен реагировать отключением. Это позволит убедиться, что устройство работает правильно. Если устройство не выключается во время тестового теста, его нельзя использовать.

В бытовых однофазных сетях, где рабочее напряжение 220В, устанавливают двухполюсные АВДТ.

Подключение дифавтомата в однофазную электрическую сеть требует правильного подключения нулевых проводов: ноль от нагрузки подключается снизу устройства, а от источника питания — сверху.

Установка четырехполюсного диф. По аналогичному принципу выполнен автомат, предназначенный для защиты трехфазной сети, рабочее напряжение которой 380В. Следует учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это связано с необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ имеет маркировку 230/400В. Такое устройство может быть установлено в сети с одной или тремя фазами. Во втором случае эти устройства монтируются на потребителей, использующих только одну фазу — это может быть группа розеток или отдельные устройства.

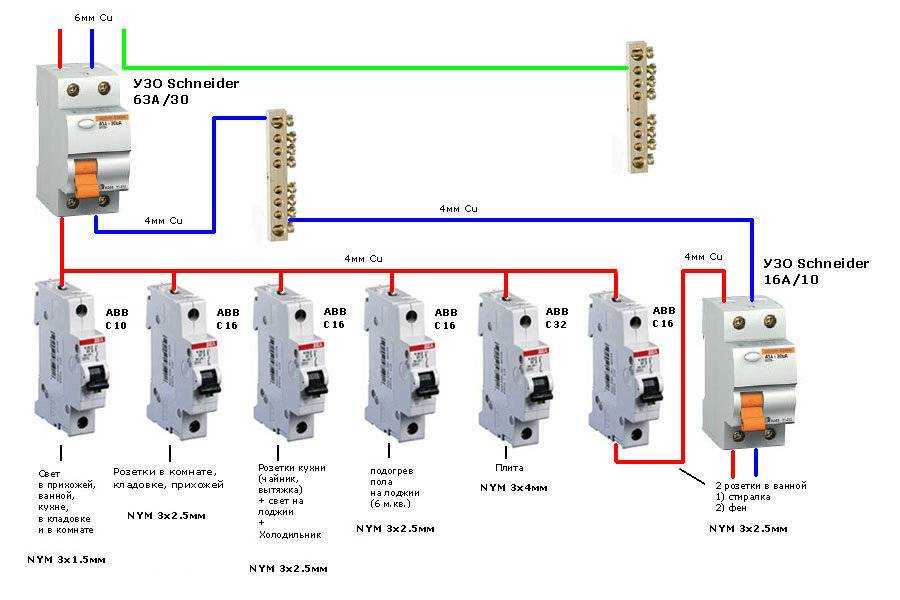

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциальной машины: АВДТ должны подключаться к фазам и нулевому проводу только той линии или ответвления, для защиты которых предназначено это устройство.

Ознакомительная машина

В этом случае дифференциальный автомат в щитке устанавливается на вводной провод. Свое название такая схема подключения дифавтомата получила потому, что устройство защищает все группы и ветки сети, к которым оно подключено.

При подборе АВДТ для данной схемы необходимо учитывать все параметры работы линии, в том числе потребляемую мощность. Такой способ подключения защитного устройства имеет ряд преимуществ, к которым относятся:

Экономия, так как во всей сети установлена одна машина.
Компактность, так как одно устройство не занимает много места в панели.

Недостатки данной схемы следующие:

При сбое в сети обесточивается вся квартира или дом.
В случае какой-либо неисправности ее поиск и устранение займет много времени, так как потребуется найти ветку, на которой произошел сбой, а также установить конкретную причину проблемы.

Наглядные схемы подключения дифавтоматов в видео:

Индивидуальные автоматы

Данный способ подключения предусматривает установку нескольких дифференциальных АБ. Установка дифавтомата осуществляется на каждую отдельную ветку или мощный потребитель. Кроме того, перед самой группой защитных устройств размещен дополнительный АВДТ. Например, один прибор устанавливается на осветительные приборы, другой – на розеточную группу, а третий – на электроплиту.

Преимуществом этого метода является максимальный уровень безопасности, а также достаточно простое устранение неполадок. Недостатком его являются большие затраты, связанные с приобретением нескольких дифференциальных автоматов.

Дифаавтомат в цепи без заземления

Не так давно технология строительства любых зданий учитывала обязательное обустройство цепи заземления. К нему были подключены все имеющиеся в доме распределительные щиты. В современном строительстве заземляющее оборудование не является обязательным. В таких зданиях и имеющихся в них квартирах должны быть установлены дифференциальные АВ, чтобы обеспечить требуемый уровень электробезопасности. Дифавтомат в такой схеме не только защищает сеть от неисправностей, но и играет роль заземляющего элемента, предотвращая утечку электрического тока.

Наглядно про подключение дифавтоматов в видео:

Что нужно помнить при подключении дифференциальной машины?

Независимо от того, к однофазной или трехфазной сети подключается защитное устройство, при его установке необходимо соблюдать следующие правила:

Силовые кабели следует подключать к верхней части устройства, а провода, идущие к потребителям, — к нижней. На корпусе большинства дифференциальных АБ есть принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, так как неправильное подключение проводников с большой долей вероятности приведет к перегоранию устройства. Если кабели недостаточно длинные, их необходимо заменить или удлинить. Как вариант, устройство можно перевернуть на DIN-рейку, но в этом случае можно запутаться при дальнейшей установке.

Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазы — L, для нуля — N. Питающий кабель обозначается цифрой 1, а отходящий кабель — 2. При неправильном подключении контактов устройство отключится. скорее всего не сгорит, но если на это не будет реагировать на проблемы с сетью.
Во многих устройствах схема подключения предусматривает подключение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе будет постоянно отключаться питание. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует подключать только к той ветви, которую он защищает.

Процедура подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой установки и приобрели все необходимое для установки, приступайте к подключению. Делается это в следующем порядке:

Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, так как они могут привести к неисправности устройства.
Отключите питание домашней сети с помощью выключателя в распределительном щите.
Проверить тестером или индикаторной отверткой контакты подключенных потребителей, чтобы убедиться в отсутствии на них напряжения.
Прикрепите дифавтомат к DIN-рейке.
Снимите изоляционный слой с концов соединяемого провода (около 5 мм с каждого). Для этого удобнее всего использовать бокорезы.
Присоедините фазный и нулевой проводники: от силового провода к верхним клеммам защитного устройства, а от защищаемой линии к нижним.

После этого остается включить питание от сети и убедиться в исправности устройства.

Порядок сборки щита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подключения дифференциального автомата он работает при малейшей нагрузке или вообще не включается, то его монтаж был выполнен неправильно.

Есть несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

Подключение нейтрального провода к кабелю заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить рычаги устройства в верхнее положение.
Подключение нуля к нагрузке с нулевой шины. При таком соединении рычаги устройства устанавливаются в верхнее положение, но отключаются при приложении малейшей нагрузки.
