- Как устроен датчик детонации ВАЗ 2114:и для чего необходим
- Основные признаки неисправности
- Проверяем ДД в домашних условиях
- Как заменить Датчик детонации ВАЗ 2114
- Полезное видео
- Заключение
Как устроен датчик детонации ВАЗ 2114:и для чего необходим
Работа механизма основана на принципе пьезоэлемента. Это значит, что если в цилиндре двигателя произойдет вибрация различного характера, с помощью электронных импульсов будет передан сигнал ЭБУ. В свою очередь конечный элемент в этой цепочке внесет изменения в работу угла зажигания.
Такой алгоритм действий позволяет обезопасить узлы и детали от механических повреждений. На «четырнадцатой» в большинстве случаев встречаются широкополосные механизмы, но нередко производитель устанавливал и резонансный тип устройства чаще всего на самых первых экземплярах ВАЗ-2114
Принципиальное отличие устройства резонансного типа заключается в том, что оно способно улавливать только шум детонационной частоты.
Широкополосный механизм выигрывает у своего аналога тем, что обладает более широким спектром возможностей. Такой датчик способен улавливать шумы различных частот, что, несомненно, придает системе автомобиля дополнительной устойчивости.
Устройства работают по различным принципам, поэтому, в случае поломки резонансного датчика его невозможно заменить широкополосным.
Аналогичная ситуация и в обратном случае. Если возникла острая необходимость в замене и изменении принципа работы механизма, то придется приобретать новый блок управления.
Основные признаки неисправности
Если датчик детонации ВАЗ-2114 стал неправильно функционировать, то в большинстве случаев на приборной панели водитель сможет заметить мигающий индикатор Check Engine. При этом заметить неисправность легко и по самому поведению автомобиля. Машина плохо разгоняется, не идёт на обгон, «задыхается» при подъёме в гору. Двигатель нестабильно работает и проявляются явные признаки поломки. К прочим симптомам стоит отнести:
- частое перегревание мотора;
- при резком нажатии на педаль газа отчетливо слышен детонационный стук;
- бортовой компьютер выдает ошибку, расшифровка которой говорит о неисправности датчика.
Детонационные стуки зачастую возникают из-за некачественного бензина. При наличии всех вышеперечисленных симптомов лучше всего провести полную компьютерную диагностику автомобиля.
Мониторинг позволит определить, на каких этапах работы мотора наблюдаются наихудшие характеристики, а также компьютерная диагностика позволит узнать код ошибки датчика детонации.
Диагностика способна выявиться такие неисправности, как обрыв в цепи, превышение уровня сигнала или его слишком низкое значение.
Если диагностика определила неисправность датчика детонации, необходимо собственноручно все же убедиться в том, что устройство некорректно функционирует.
Проверяем ДД в домашних условиях
Как проверить датчик детонации ВАЗ 2114 в домашних условиях? Определить работоспособность механизма возможно с помощью омметра или цифрового вольтметра. Первый позволяет определить сопротивление, а второй – напряжение между контактами. Правильно работающий датчик детонации ВАЗ 2114 имеет практически бесконечное сопротивление. Если этот показатель вовсе отсутствует, то механизм необходимо заменить.
Порядок действий во время измерения напряжения вольтметром следующий:
- Выставить предел на приборе в 200 милливольт.
- К контакту ДД подсоединить щупы вольтметра.
- По корпусу датчика необходимо постучать без приложения усилий, например, отверткой.
- Зафиксировать показание цифрового вольтметра.
Возможны различные показатели, так как цифра в большинстве случаев зависит от силы удара по корпусу. Далее сопоставив полученные показатели можно приступать к замене ДД. Если цифровой вольтметр вовсе не отобразил никаких цифр, это свидетельствует о том, что ДД полностью вышел из строя и нуждается в срочной замене.
Как заменить Датчик детонации ВАЗ 2114

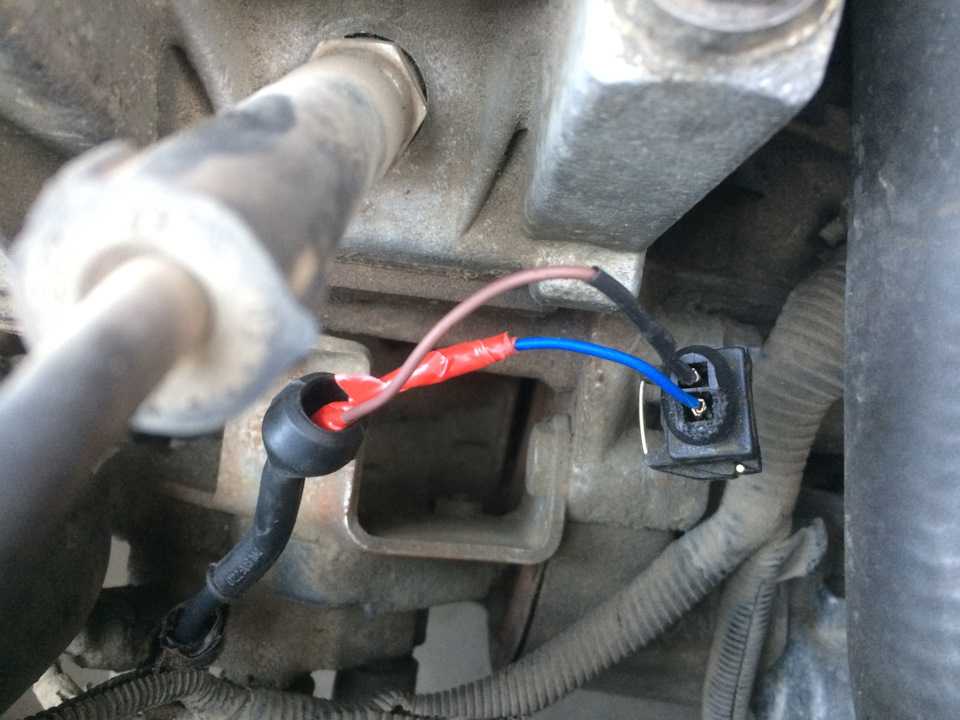

Произвести замену механизма самостоятельно не составляет большого труда. Располагается он между вторым и третьим цилиндром, необходимо открыть капот и обеспечить себе беспрепятственный доступ. Важно, чтобы двигатель в это время был заглушен. Как только ДД обнаружен, необходимо разъединить штекер, идущий к проводам датчика.
Если механизм широкополосный, то для выполнения всей работы понадобиться ключ на «13».
В случае с резонансным устройством следует вооружиться ключом на «22». Необходимо всего лишь открутить гайки со шпильки ключом на «13» или сам пьезодатчик ключом на «22». Необходимо также очистить контакты наждачной бумагой, удалить все загрязнения и окисления. Не стоит пренебрегать этой процедурой, ведь от состояния контактов зависит качество передаваемого сигнала.
Окисления и различного рода налет препятствует передаче качественного сигнала. В последствие это приводит к снижению уровня и точности импульса, что наложит свой отпечаток на работе автомобиля. После чего необходимо установить новый механизм и произвести сборку в обратной последовательности.
Полезное видео
С прочей полезной информацией вы можете ознакомиться на видео ниже:
https://www.youtube.com/watch?v=gR0BDVVQNfM
Заключение
Датчик детонации является важнейшим устройством в системе автомобиля.
Если вы заметили признаки неисправности датчика детонации ВАЗ 2114, то следует как можно быстрей произвести замену устройства. Ведь неправильное функционирование ДД приводит к неприятным последствиям.
Не стоит также экономить в приобретении датчика, ведь сегодня легко наткнуться на подделку, которая быстро выйдет из строя. Лучше немного переплатить и купить механизм от проверенного временем производителя. На автомобили ВАЗ также зачастую подходят датчики волговского 406 мотора, который по многим параметрам схож с родным для «четырнадцатой» датчиком.
Датчик детонации (ВАЗ 2114) — где находится, как заменить
Сложно представить автомобиль без электронных приборов-индикаторов. Десятки датчиков живут внутри транспортного средства: датчики положения, индуктивные, оптические, кислородные и др. Электронные сигналы направляют информацию в электронный блок управления. ЭБУ получает информацию и исправляет работу поврежденных систем.
Маленьким по размеру, но не по важности, устройством является датчик детонации ВАЗ 2114.
Он выявляет мощность взрывных колебаний сожженного топлива в двигателях.
Содержание
Для чего необходим датчик детонации
Детонация топливной смеси считается уязвимым местом двигателя авто, взрывные волны приводят к износу деталей. Реагирование на причины горения топлива — задача датчика детонации.
Сигнализатор работает при помощи пьезоэлемента, который настроен на частоту звуковых колебаний вибраций. Электронные сигналы передают информацию в ЭБУ о появившихся волнах
Механизм ВАЗ 2114 определяет вибрацию топлива в двигателе, когда сжигается топливо. Взрывной режим топлива определяют по звонким стукам с частотой 25-75 Гц. Если эффективное сгорание топлива переходит через установленную отметку, то превращается в детонационное горение, что приводит к неисправности двигателя. Регулятор помогает контролировать сжигание топлива и предотвратить этот процесс.
Вибрации подходят к границе близко благодаря устройству, это положительная сторона его работы помогает выявить преимущества.
Так, сгорание топлива с небольшим количеством детонации способно повлиять на экономичный расход топлива. А с его помощью ЭБУ влияет на состав топливной смеси и увеличивает мощность двигателя.
Иногда детонация топлива бывает настолько сильной, что двигатель ломается уже через 5-6 тысяч км пробега.
Где находится датчик детонации ВАЗ 2114
Инженеры придумали устанавливать датчик детонации только в машинах с двигателем на инжекторах и работающих на нефтяном топливе. Электронная система должна присутствовать в транспортном средстве, иначе механизм не совмещается с транспортом. Поскольку аппарат определяет пределы вибраций, то и располагается деталь в наиболее вибрационном месте. Колебания развиваются на самых нагретых частях мотора.
Чтобы понять, где находится датчик, определите положение радиатора и осматривайте подкапотную начинку по направлению от него. Самое горячее место под капотом — блок мотора между 2-ым и 3-им цилиндром. В остальных цилиндрах температура в пределах нормы.
- Прибор фиксируется на плоской поверхности. Это необходимо для того, чтобы исключить акустическое сопротивление и не допустить искажения звуковых колебаний;
- Резьбовой стержень закрепляет устройство к блочной части мотора и гарантирует надежность фиксации;
- Индикатор прибора располагается в салоне автомобиля на приборной панели. Датчик исправно работает, если индикатор не светится.
Признаки неисправности
Как понять, что прибор сломался и пора проводить диагностику? Первое, что увидит владелец авто — светящийся индикатор.
Помимо этого проявятся изменения в поведении транспортного средства:
- Появляются дергающие ритмы при движении;
- С усложнением разгоняется, не идет на обгон, сложно подниматься в гору;
- Повышается температура двигателя, он быстро нагревается;
- Растет расход топлива;
- Чувствуется запах бензина;
- Слышен характерный детонационный звук.
С помощью диагностического прибора автовладельцы и сервисные центры определяют код ошибки.
Для ВАЗ 2114 применяются коды от 0325 до 0327.
Ремонт
Двигаться на автомобиле с поврежденным устройством нельзя. Причинами поломки становятся повреждения в системе, провода с разрывами, сорванные оплетки, замыкание.
Часто датчик нерационально ремонтировать. Правильный способ в таких случаях — заменить старый на новый.
Как снять и проверить
Перед заменой датчика детонации ВАЗ 2114 проводим проверку и выявляем неполадки. Можно самостоятельно залезть под капот своего железного коня либо обратиться в автосервис.
Механики проверяют прибор двумя способами. Если проверять первым, то механизм снимать не придется.
- Необходимо завести мотор и догнать обороты обороты до 2000.
- Свободно достать до комплектующей и постучать по ней металлическим ключом.
- Обороты начнут повышаться с рабочим регулятором. Если не повышаются, значит, стоит провести повторную проверку, но уже снаружи.
Второй способ проводится с мультиметром, который соединяет вместе несколько устройств: вольтметр, омметр и амперметр.
- Для начала убираем защиту двигателя и с помощью ключа откручиваем гайку фиксации прибора.
- Устанавливаем на мультиметре отметку постоянного тока — 200 милливольт.
- Далее присоединяем измеряющий прибор к датчику и размещаем внутри железный болт.
- Чтобы определить факт поломки, нужно слегка постучать ключом по шапке болта. Изменение колебаний индикатора говорит о его исправности, поломка произошла в другой части автомобиля. Если данные на мультиметре не изменяются, значит прибор поврежден и требуется замена.
Как заменить
Поменять устройство следует как можно скорее, потому что работа одной маленькой детали продлевает работоспособность системы.
В 21 веке в моделях ВАЗ 2114 датчик детонации широкополосный, в советских моделях — резонансный.
Стоит взять на заметку эту особенность и учитывать ее при покупке нового устройства.Опытные автовладельцы говорят, что заменить датчик детонации ВАЗ 2114 могут даже новички. Расположение прибора уже известно, знаем, как провести проверку исправности. Теперь осталось провести несколько ключевых действий для замены:
- Заглушить двигатель, дать остынуть.
- Убрать защиту.
- Отвернуть гайку фиксации и отсоединить провода.
- Вытащить устройство.
Чтобы поставить новую деталь на место неисправной, старайтесь соблюдать все пункты снизу вверх.
На некоторых средствах сложно добраться до местоположения механизма самостоятельно, в этом случае лучше обратиться в сервис по обслуживанию авто.
Следует понимать, что можно наткнуться на нечестных продавцов и приобрести поддельную деталь. Необходимо тщательно подойти к приобретению нового датчика для собственной безопасности. Найдите подобную модель. Проверьте номера моделей в каталоге — они должны совпадать.
А для большей надежности сразу проверять новый регулятор специальным измерительным устройством.Датчик детонации — прибор несложный, но важный. Если оставлять проблемы с одним устройством, то появятся серьезные проблемы с другим.
Датчики ВАЗ 2115 по их назначению неисправности. Датчик положения коленвала ВАЗ
Для эффективной работы инжекторного силового агрегата в систему автомобиля ВАЗ-2114 включено большое количество различных механизмов и устройств автоматики. Нельзя сказать, что «четырнадцатая» машина до отказа напичкана электроникой, но если заглянуть под капот, то можно найти всевозможные датчики ВАЗ-2114 8 клапанов форсунок.
Основное назначение электроники — контроль состояния узлов и агрегатов автомобиля.
Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения в работе той или иной системы. Вся информация будет предоставлена ЭБУ. Какие датчики участвуют в работе ВАЗ-2114 и где они находятся?
Общие сведения о датчиках ВАЗ-2114
Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру охлаждающей жидкости, определяют положение различных элементов двигателя в определенном режиме работы. Для того, чтобы хорошо знать свой автомобиль и понимать, что может выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.
Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, из которых самые важные:
- положения коленвала.
- Датчик положения распредвала.
- ДТОЖ.
- скоростей.
- Холостой ход.
- ДМРВ.
- Лямбда-зонд.
Эти устройства в большинстве случаев расположены в моторном отсеке. Практически все они устанавливаются на заводе при сборке автомобиля. Но водитель сам может установить какие-то датчики в любое подходящее для этого время. Также важно знать, как работает каждое из этих устройств, и какую основную задачу оно выполняет.
Часто можно услышать, как водители с многолетним стажем называют этот механизм не иначе как датчиком синхронизации. Такое название происходит от принципа работы устройства. В задачи ДПКВ входит синхронизация работы электронного блока и газораспределительного механизма.
На ВАЗ-2114 устанавливается ДПКВ индуктивного типа. Стоимость такого датчика относительно невелика. В случае выхода из строя жизненно важного для автомобиля контроллера большинство водителей предпочитают сразу заменить устройство на новое.
Если ДПКВ выйдет из строя, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, потому что ЭБУ не получит информацию о том, когда необходимо дать команду на впрыск топлива в цилиндры. Расположение ДПКВ – в непосредственной близости от распределительного вала.
За подачу топлива в систему автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого топлива. От угла расположения ДЗ зависит работа многих других систем авто: охлаждение, подача топлива.
ДПДЗ расположен рядом с датчиком холостого хода. В «четырнадцатой» системе работа этих двух устройств тесно связана.
При поломках ДПДЗ автомобиль начинает дергаться при определенном положении заслонки, также отмечается нестабильность работы двигателя.
Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому два разных прибора иногда имеют одинаковые симптомы неисправности. При появлении признаков поломки необходимо комплексно подойти к проверке всех контроллеров.
Датчик положения распредвала
Этот механизм находится рядом с блоком цилиндров. Основная задача – передать данные в ЭБУ относительно текущего рабочего цикла. Среди специалистов механизм называют датчиком Холла. Работа устройства основана на следующем принципе: в соответствии с расположением коленчатого вала определяется положение газораспределительного механизма. Данные, полученные датчиком, передаются в электронный блок. Впрыскивается топливо, после чего смесь воспламеняется.
Датчик детонации, ДТОЖ, скорости и др.
Помимо вышеперечисленных механизмов, в различных уголках моторного отсека можно найти и другие очень важные устройства. Расположение датчиков инжектор ВАЗ-2114 достаточно хаотичное, одни расположены непосредственно на силовом агрегате, вторые в других местах — коробка передач, на электросхемах.
К другим важным механизмам относятся:
Это основные и наиболее значимые датчики в «четырнадцатой» системе. Также стоит упомянуть ДУТ, играющий важную роль – он определяет уровень бензина в баке автомобиля. С этим устройством у отечественных водителей часто возникают трудности. Иногда работает некорректно, дезинформирует. Но, как правило, ДУТ ломается на старых автомобилях. Отремонтировать механизм можно самостоятельно, но все зависит от серьезности поломки.
Полезное видео
Дополнительную полезную информацию вы можете узнать из видео ниже:
Заключение
Подводя итог, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов расположены в разных частях общей конструкции машина. Все они играют чрезвычайно важную роль, их работа построена под электронным блоком управления. В случае поломки любого контроллера водитель почувствует странности в поведении автомобиля. В любой момент можно диагностировать и считать ошибки ЭБУ.
| Датчик | Местоположение |
| Положение коленчатого вала (датчик фаз газораспределения) | Возле ведущего шкива электрогенератора |
| Положения дроссельной заслонки | На корпус дроссельной заслонки |
| Положение распредвала (датчик фаз) | Рядом с крышкой ГБЦ, если смотреть со стороны воздушного фильтра |
| Взрывы | Между 2 и 3 цилиндрами возле вентилятора |
| Температура охлаждающей жидкости (датчик температуры двигателя) | Возле вкусного патрубка рубашки охлаждения ГБЦ |
| Скорости | На редуктор |
| Холостой ход (IAC) | Рядом с дроссельным клапаном на дроссельном узле |
| Рядом с большой впускной трубой, непосредственно на корпусе воздушного фильтра | |
| Кислород (лямбда-зонд) | Перед резонатором во впускном коллекторе системы выпуска |
| Давление масла | На 8-клапанных двигателях, расположен под клапанной крышкой в головке блока цилиндров |
| уровень тормозной жидкости | Это поплавковое устройство, расположенное внутри бачка тормозной жидкости. |
Ремонт и обслуживание датчиков ВАЗ-2114 можно разделить на три группы.
Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик вкручивается в корпус термостата и подключается к ЭБУ. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.5).
ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.
Таблица 10.5 Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры
Температура охлаждающей жидкости влияет на большинство характеристик, контролируемых ЭБУ.

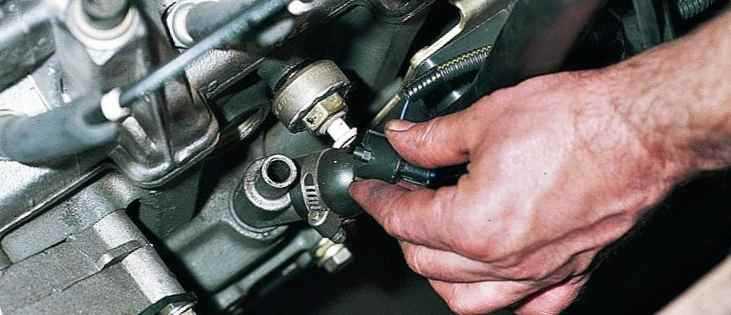

Для замены датчика потребуется ключ «на 19».
2. Частично слейте охлаждающую жидкость из радиатора.
3. Для удобства снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра» ).
|
8. Охладите датчик до температуры окружающей среды. Подключите тестер в режиме омметра к клеммам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с таблицей. 10.5. Если сопротивление отклоняется от нормы, замените датчик. |
9. Для измерения сопротивления на клеммах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления при остывании воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных температурах приведены в табл. 10.5. |
10. Установите датчик в порядке, обратном снятию.
11. Залейте охлаждающую жидкость.
Датчик детонации , прикрепленный к верхней части блока цилиндров, обнаруживает ненормальную вибрацию (стук) в двигателе.
Чувствительным элементом датчика является пьезоэлектрическая пластина. При возникновении детонации на выходе датчика формируются импульсы напряжения, которые нарастают с увеличением интенсивности детонационных воздействий. ЭБУ на основании сигнала датчика регулирует угол опережения зажигания для устранения детонационных вспышек топлива.
Для замены датчика потребуется ключ «на 13».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в обратной последовательности, ввернув болт его крепления и затянув его моментом 10,4–24,2 Н·м.
Датчик массового расхода воздуха (ДМРВ) , расположенный между воздушным фильтром и патрубком подачи воздуха.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является терморезистор, установленный в воздушном потоке.
При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.6).
Таблица 10.6 Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10 %)
При неисправности датчика температуры воздуха ЭБУ запоминает код ошибки и включает сигнальную лампу, а показания неисправной подменяет датчик с фиксированным значением температуры воздуха 33°С.
Для замены датчика потребуются: ключ «на 10», крестовая отвертка.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
8. Снимите резиновую прокладку и внимательно осмотрите состояние ее краев, так как их повреждение может привести к утечке воздуха в обход воздушного фильтра. Во время движения воздух содержит множество мелких механических частиц, которые могут повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.
9. Перед установкой датчика сначала наденьте на него резиновое уплотнение и только потом закрепите датчик на воздушном фильтре.
Датчик скорости автомобиля , установленный на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость автомобиля по частоте импульсов.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в порядке, обратном снятию.
Датчик положения дроссельной заслонки (TPS) , установленный сбоку узла дроссельной заслонки и соединенный с осью дроссельной заслонки. Он представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), другой его конец соединен с «землей». С третьего выхода потенциометра (с ползунка) идет выходной сигнал на ЭБУ. При повороте дроссельной заслонки (от воздействия на педаль управления) меняется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,6 В. При открывании дроссельной заслонки напряжение на выходе датчика повышается и должно быть более 4,4 В при полностью открытой дроссельной заслонке.
Контролируя выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
В случае отказа датчика дроссельной заслонки ЭБУ запоминает код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает ожидаемое значение угла открытия дроссельной заслонки на основе частоты вращения коленчатого вала и сигнала массового расхода воздуха.
Чтобы заменить датчик, выполните следующие действия.
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного кольца из поролона: если оно повреждено, замените его новым.
Регулятор холостого хода (IAC) регулирует холостой ход коленчатого вала, контролируя количество воздуха, подаваемого в обход закрытой дроссельной заслонки.
Он состоит из двухполюсного шагового двигателя и соединенного с ним конусного клапана. Клапан выдвигается или втягивается в соответствии с сигналами от ECU. Полностью выдвинутая игла регулятора (соответствующая 0 ступеням) перекрывает поток воздуха. При втягивании иглы обеспечивается поток воздуха, пропорциональный количеству шагов, на которые игла отходит от седла.
Замена РХХ описана в разд. 5 «Двигатель» (см. «Замена регулятора холостого хода» , с. 134).
Датчик положения коленчатого вала индуктивного типа, предназначен для измерения частоты вращения и положения коленчатого вала. Датчик установлен на крышке масляного насоса напротив установочного диска на шкиве привода генератора. Ведущий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) полостями. При этом шаге на диске размещается 60 зубцов, два зубца срезаются для создания синхронизирующего импульса («опорного» импульса), необходимого для согласования работы регулятора с ВМТ поршней в 1-м и 4-м цилиндры.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0,2) мм. ЭБУ посылает импульсы на форсунки на основании сигналов датчика.
Для замены датчика потребуется ключ «на 10».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
6. Измерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500-700 Ом. Если показания тестера намного ниже, то вероятно межвитковое замыкание в обмотке, а если наоборот высокое или тестер показывает бесконечность (см. фото), то контакты внутри датчика нарушены или есть Обрыв обмотки индукционной катушки. И в первом, и во втором случае датчик подлежит замене.
7. Установите датчик в порядке, обратном снятию.
Датчик кислорода контрольный используется в системе впрыска топлива с обратной связью и устанавливается в верхней части коллектора.
Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в выхлопных газах, эту информацию обеспечивает контрольный датчик концентрации кислорода. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется примерно от 0,1 В (высокое содержание кислорода — обедненная смесь) до 0,9 В.V (мало кислорода — богатая смесь).
Для нормальной работы температура датчика должна быть не ниже 300 °C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.
Контролируя выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду на корректировку состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (большая разность потенциалов) — к обеднению смеси.
Для замены контрольного датчика концентрации кислорода потребуется ключ «на 22».
1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.
Всем доброго времени суток! Я нашел эту информацию, она может быть полезной для меня!
Датчики (ВАЗ инжектор)
Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает набор датчиков для сбора информации о состоянии и режим работы мотора.
ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ
Датчик массового расхода воздуха (ДМРВ) ВАЗ устанавливается на корпус воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество воздуха, поступающего в двигатель, в кг/ч. Аппарат вполне надежный. Главный враг – всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (ДМРВ) – завышение показаний на малых скоростях на 10 – 20 %. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) в режимах мощности приводит к «глупости» двигателя и увеличению расхода топлива.
Типичное значение расхода воздуха на холостом ходу составляет 8-10 кг/ч. При 3000 об/мин — 28-32 кг/час. Подробнее…
Цена: 2000 рублей (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ
Датчик положения дроссельной заслонки ВАЗ установлен со стороны одной оси дроссельной трубы как привод дроссельной заслонки. Датчик положения дроссельной заслонки считывает положение дроссельной заслонки. Главные враги датчика положения дроссельной заслонки – производитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее…
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ
Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом.

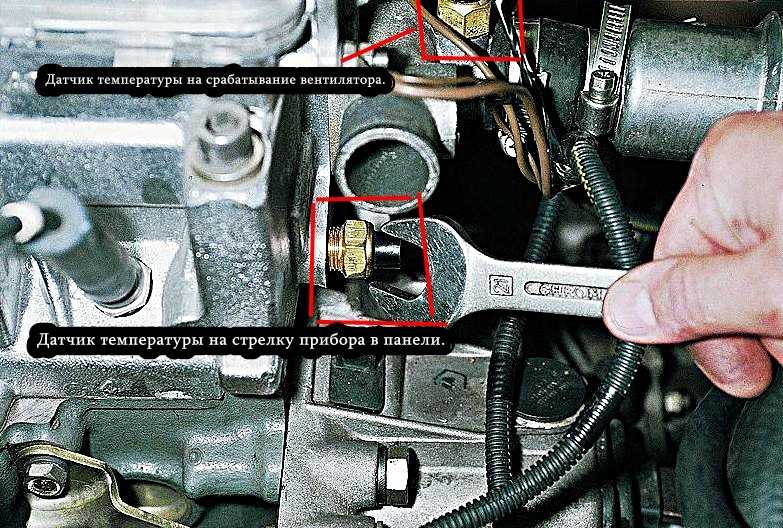

Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры панели приборов, который рядом, не перепутайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типичные значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности – это нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов возле датчика с болтающимся «газовым» кабелем. Выход из строя датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затрудненный запуск горячего двигателя, повышенный расход топлива.
Подробнее…
Цена: 150 рублей (Стоимость датчика с установкой и проверкой работоспособности)

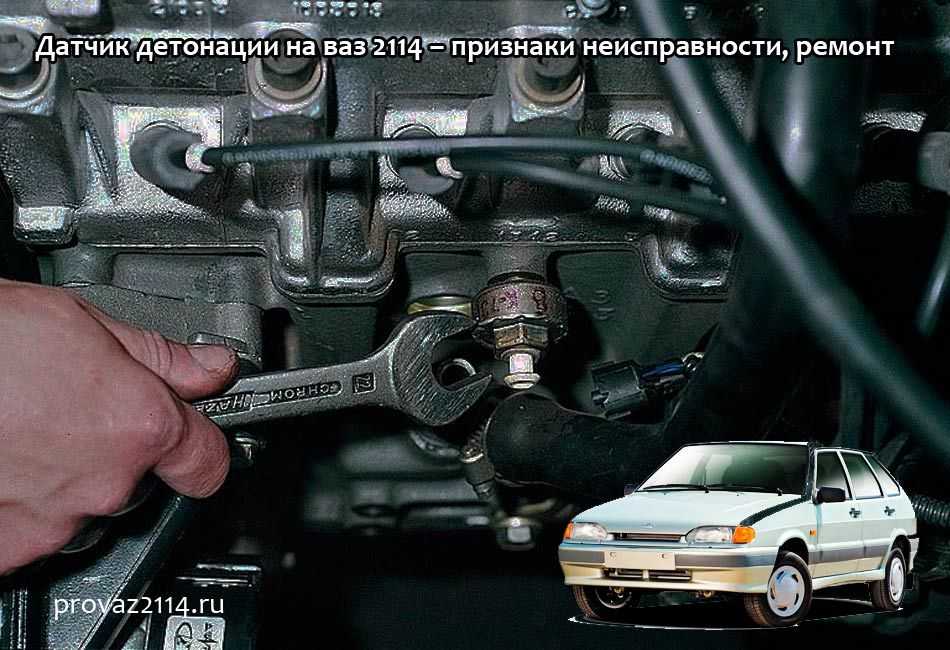

ДАТЧИК ДЕТОНАЦИИ ВАЗ

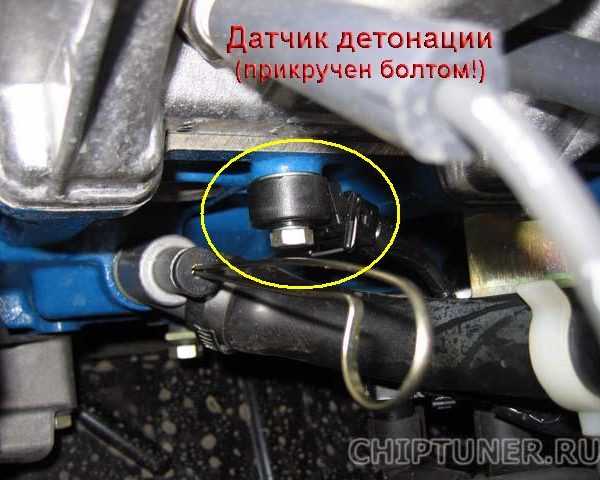

Датчик детонации ВАЗ устанавливается между 2-м блоком цилиндров и 3-м блоком цилиндров. Датчик детонации бывает двух видов – резонансный (бочонковый) и широкополосный (таблеточный). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации деталь надежная, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше напряжение. Отслеживает детонацию двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее воспламенение. Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее…
Цена: 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК КИСЛОРОДНЫЙ ВАЗ
Датчик кислорода глушителя установлен на ваз.
Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика – определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для регулировки подачи топлива. Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее…
Цена: — (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ
Датчик углового положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала меняется положение специального зубчатого диска, установленного на коленчатом валу двигателя. Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки.
Очень вынослив. Датчик положения коленчатого вала работает в паре со звездочкой коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае предел оборотов двигателя находится в районе 3500 – 5000 об/мин. Подробнее…
Цена: 200 рублей (Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК СКОРОСТИ ВАЗ
Количество импульсов, за которое рассчитан датчик скорости ВАЗ, ед. пропорциональна скорости автомобиля. Датчик скорости установлен на верхней части коробки передач. На инжекторных ВАЗах используются только 6-импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто бывает окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее…
Цена: без проводов 250 руб, с проводами 350 руб.
(Стоимость датчика с установкой и проверкой работоспособности)
ДАТЧИК ФАЗ ВАЗ
Датчик фаз ВАЗ предназначен для определения углового положения распределительного вала. На 8-клапанном двигателе он установлен на торце головки блока рядом с воздушным фильтром. На 16-клапанном — на головке блока возле 1-го цилиндра. На 8-клапанных моторах выпуска примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фаз означает, что форсунки открываются попарно-параллельно. Наличие датчика фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Выход из строя датчика фаз переключает подачу топлива на парно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее…
Цена: 8 клапанный двигатель — 250 руб (Стоимость датчика с установкой и проверкой работоспособности)
Датчик детонации (КС) — 2114
Технические
Информативный
Видео
Совет
Код ДС: 2114
способов: 02
АУДИ : 030
|
6 4цил 8в
4 4цил 16в
8 4цил 20в
0 4Cil 8v
4 4цил 8в
0 4цил 16в
6 4цил 8в
0 4цил 8в
8 4цил 8в
6 4цил 8в
8 4цил 8в
2 В6 24В
0 4Cil 8v
8 4цил 8в
6 4цил 8в
8 4цил 8в
0 4цил 8в
6 4цил 8в
6 4цил 8в
2 ВР6 24В
0 3Cil 12v
Добавить комментарий
