Маркировка конденсаторов.
При сборке самодельных электронных схем поневоле сталкиваешься с подбором необходимых конденсаторов.
Притом, для сборки устройства можно использовать конденсаторы уже бывшие в употреблении и поработавшие какое-то время в радиоэлектронной аппаратуре.
Естественно, перед вторичным использованием необходимо проверить конденсаторы, особенно электролитические, которые сильнее подвержены старению.
При подборе конденсаторов постоянной ёмкости необходимо разбираться в маркировке этих радиоэлементов, иначе при ошибке собранное устройство либо откажется работать правильно, либо вообще не заработает. Встаёт вопрос, как прочитать маркировку конденсатора?
У конденсатора существует несколько важных параметров, которые стоит учитывать при их использовании.
-
Первое, это номинальная ёмкость конденсатора. Измеряется в долях Фарады.
-
Второе – допуск. Или по-другому допустимое отклонение номинальной ёмкости от указанной. Этот параметр редко учитывается, так как в бытовой радиоаппаратуре используются радиоэлементы с допуском до ±20%, а иногда и более. Всё зависит от назначения устройства и особенностей конкретного прибора. На принципиальных схемах этот параметр, как правило, не указывается.
-
Третье, что указывается в маркировке, это допустимое рабочее напряжение. Это очень важный параметр, на него следует обращать внимание, если конденсатор будет эксплуатироваться в высоковольтных цепях.
Итак, разберёмся в том, как маркируют конденсаторы.
Одни из самых ходовых конденсаторов, которые можно использовать – это конденсаторы постоянной ёмкости K73 – 17, К73 – 44, К78 – 2, керамические КМ-5, КМ-6 и им подобные. Также в радиоэлектронной аппаратуре импортного производства используются аналоги этих конденсаторов. Их маркировка отличается от отечественной.
Конденсаторы отечественного производства К73-17 представляют собой плёночные полиэтилентерефталатные защищённые конденсаторы. На корпусе данных конденсаторов маркировка наноситься буквенно-числовым индексом, например 100nJ, 330nK, 220nM, 39nJ, 2n2M.
Конденсаторы серии К73 и их маркировка
Правила маркировки.
Ёмкости от 100 пФ и до 0,1 мкФ маркируют в нанофарадах, указывая букву H или n.
Обозначение 100n – это значение номинальной ёмкости. Для 100n – 100 нанофарад (нФ) — 0,1 микрофарад (мкФ). Таким образом, конденсатор с индексом 100n имеет ёмкость 0,1мкФ. Для других обозначений аналогично. К примеру:
330n – 0,33 мкФ, 10n – 0,01 мкФ. Для 2n2 – 0,0022 мкФ или 2200 пикофарад (2200 пФ).
Можно встретить маркировку вида 47HC. Данная запись соответствует 47nK и составляет 47 нанофарад или 0,047 мкФ. Аналогично 22НС – 0,022 мкФ.
Для того чтобы легко определить ёмкость, необходимо знать обозначения основных дольных единиц – милли, микро, нано, пико и их числовые значения. Подробнее об этом читайте здесь.
Также в маркировке конденсаторов К73 встречаются такие обозначения, как M47C, M10C.
Здесь, буква М условно означает микрофарад. Значение 47 стоит после М, т.е номинальная ёмкость является дольной частью микрофарады, т.е 0,47 мкФ. Для M10C — 0,1 мкФ. Получается, что конденсаторы с маркировкой M10С и 100nJ обладают одинаковой ёмкостью. Различия лишь в записи.
Таким образом, ёмкость от 0,1 мкФ и выше указывается с буквой M, m вместо десятичной запятой, незначащий ноль опускается.
Номинальную ёмкость отечественных конденсаторов до 100 пФ обозначают в пикофарадах, ставя букву П или p после числа. Если ёмкость менее 10 пФ, то ставится буква R и две цифры. Например, 1R5 = 1,5 пФ.
На керамических конденсаторах (типа КМ5, КМ6), которые имеют малые размеры, обычно указывается только числовой код. Вот, взгляните на фото.
Керамические конденсаторы с нанесённой маркировкой ёмкости числовым кодом
Например, числовая маркировка 224 соответствует значению 220000 пикофарад, или 220 нанофарад и 0,22 мкФ. В данном случае 22 это числовое значение величины номинала. Цифра 4 указывает на количество нулей. Получившееся число является значением ёмкости в пикофарадах. Запись 221 означает 220 пФ, а запись 220 – 22 пФ. Если же в маркировке используется код из четырёх цифр, то первые три цифры – числовое значение величины номинала, а последняя, четвёртая – количество нулей. Так при 4722, ёмкость равна 47200 пФ – 47,2 нФ. Думаю, с этим разобрались.
Допускаемое отклонение ёмкости маркируется либо числом в процентах (±5%, 10%, 20%), либо латинской буквой. Иногда можно встретить старое обозначение допуска, закодированного русской буквой. Допустимое отклонение ёмкости аналогично допуску по величине сопротивления у резисторов.
Буквенный код отклонения ёмкости (допуск).
Так, если конденсатор со следующей маркировкой – M47C, то его ёмкость равна 0,047 мкФ, а допуск составляет ±10% (по старой маркировке русской буквой). Встретить конденсатор с допуском ±0,25% (по маркировке латинской буквой) в бытовой аппаратуре довольно сложно, поэтому и выбрано значение с большей погрешностью.
В основном в бытовой аппаратуре широко применяются конденсаторы с допуском H, M, J, K. Буква, обозначающая допуск указывается после значения номинальной ёмкости, вот так 22nK, 220nM, 470nJ.
Таблица для расшифровки условного буквенного кода допустимого отклонения ёмкости.
Допуск в % | Буквенное обозначение | |
лат. | рус. | |
± 0,05p | A | |
± 0,1p | B | Ж |
± 0,25p | C | У |
± 0,5p | D | Д |
± 1,0 | F | Р |
± 2,0 | G | Л |
± 2,5 | H | |
± 5,0 | J | И |
± 10 | K | С |
± 15 | L | |
± 20 | M | В |
± 30 | N | Ф |
-0. ..+100 | P | |
-10…+30 | Q | |
± 22 | S | |
-0…+50 | T | |
-0…+75 | U | Э |
-10…+100 | W | Ю |
-20…+5 | Y | Б |
-20…+80 | Z | А |
Маркировка конденсаторов по рабочему напряжению.
Немаловажным параметром конденсатора также является допустимое рабочее напряжение. Его стоит учитывать при сборке самодельной электроники и ремонте бытовой радиоаппаратуры. Так, например, при ремонте компактных люминесцентных ламп необходимо подбирать конденсатор на соответствующее напряжение при замене вышедших из строя. Не лишним будет брать конденсатор с запасом по рабочему напряжению.
Обычно, значение допустимого рабочего напряжения указывается после номинальной ёмкости и допуска. Обозначается в вольтах с буквы В (старая маркировка), и V (новая). Например, так: 250В, 400В, 1600V, 200V. В некоторых случаях, буква V опускается.
Иногда применяется кодирование латинской буквой. Для расшифровки следует пользоваться таблицей буквенного кодирования рабочего напряжения.
Номинальное рабочее напряжение, B | Буквенный код |
1,0 | I |
1,6 | R |
2,5 | M |
3,2 | A |
4,0 | C |
6,3 | B |
10 | D |
16 | E |
20 | F |
25 | G |
32 | H |
40 | S |
50 | J |
63 | K |
80 | L |
100 | N |
125 | P |
160 | Q |
200 | Z |
250 | W |
315 | X |
350 | T |
400 | Y |
450 | U |
500 | V |
Таким образом, мы узнали, как определить ёмкость конденсатора по маркировке, а также по ходу дела познакомились с его основными параметрами.
Маркировка импортных конденсаторов отличается, но во многом соответствует изложенной.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
-
Что такое ESR?
-
Как измерить сопротивление цифровым мультиметром?
-
Трансформатор и его типы.
Miniature Aluminum Electrolytic Capacitors | |||||||||||||||
Classification | Type ・ Series | Configuration | Назначение | Applications | Category Temperature Range (°C) |
Features | Rated Voltage Range (V. D.C) |
Rated Capacitance Range (μF) |
Вольтаж и емкость | Tolerance on Rated Capacitance (%) |
|||||
Standard type | Smaller- sized & low profile |
Low impedance | Long life | Anti- cleaning solvent |
AEC-Q200 | ||||||||||
Ultra-Miniature type | UMA | 04 | 5mmL, Standard, For General Purposes | –40 to +85 | ● | ● | 4 to 50 | 1 to 470 | ±20 | ||||||
UMP | 04 | 5mmL, Bi-Polarized | –40 to +85 | ● | ● | 6.3 to 50 | 0.1 to 47 | ±20 | |||||||
UMT | 04 | 5mmL, Wide Temperature Range | –55 to +105 | ● | ● | 4 to 50 | 1 to 100 | ±20 | |||||||
UMF | 04 | 5mmL, Low Impedance | –55 to +105 | ● | ● | 6. 3 to 35 | 1 to 100 | ±20 | |||||||
UMV | 04 | 5mmL, Long Life Assurance | –40 to +105 | ● | 4 to 50 | 1 to 100 | ±20 | ||||||||
USA | 04 | 7mmL, For General Purposes | –40 to +85 | ● | ● | 6.3 to 50 | 1 to 220 | ±20 | |||||||
USR | 04 | 7mmL High C / V | –40 to +85 | ● | ● | 4 to 50 | 1 to 470 | ±20 | |||||||
USP | 04 | 7mmL, Bi-Polarized | –40 to +85 | ● | ● | 6.3 to 50 | 0.1 to 220 | ±20 | |||||||
UST | 04 | 7mmL, Wide Temperature Range | –55 to +105 | ● | ● | 6. 3 to 50 | 1 to 220 | ±20 | |||||||
USV | 04 | 7mmL, Long Life Assurance | –40 to +105 | ● | 6.3 to 50 | 1 to 220 | ±20 | ||||||||
USF | 04 | 7mmL, Low Impedance | –55 to +105 | ● | ● | 6.3 to 35 | 6.8 to 220 | ±20 | |||||||
Standard type | UVK | 04 | Miniature Sized, Standard | –40(–25) to +85 | ● | ▲ | 6.3 to 450 | 0.47 to 68000 | ±20 | ||||||
UVR | 04 | Standard | –40(–25) to +85 | ● | ▲ | 6.3 to 450 | 0. 47 to 33000 | ±20 | |||||||
UVC | 04 | High Voltage, Ultra-Miniature Sized, For Adapters | –40 to +105 | ● | 400 | 4.7 to 18 | ±20 | ||||||||
UVY | 04 | Miniature Sized, Wide Temperature Range | –55(–40,–25) to +105 | ● | ▲ | 6.3 to 450 | 0.47 to 33000 | ±20 | |||||||
UVZ | 04 | Wide Temperature Range | –55(–40,–25) to +105 | ● | ▲ | 6.3 to 450 | 0.47 to 33000 | ±20 | |||||||
URS | 04 | Compact & Standard For General Purposes | –40 to +85 | ● | ▲ | 6. 3 to 400 | 1 to 10000 | ±20 | |||||||
URZ | 04 | Low-Profile Sized, Wide Temperature Range | –55(–40) to +105 | ● | ▲ | 6.3 to 400 | 1 to 10000 | ±20 | |||||||
URY | 04 | 12.5mmL Wide Temperature Range | –55(–40,–25) to +105 | ● | ▲ | 6.3 to 450 | 6.8 to 4700 | ±20 | |||||||
UVP | 04 | Bi-Polarized | –40 to +85 | ● | ● | 6.3 to 100 | 1 to 6800 | ±20 | |||||||
UEP | 04 | Bi-Polarized, Wide Temperature Range | –55 to +105 | ● | ● | 6.3 to 100 | 1 to 6800 | ±20 | |||||||
High Reliability type | UPM | 04 | Low Impedance, High Reliability | –55(–40,–25) to +105 | ● | ● | ▲ | ● | 6. 3 to 450 | 1 to 15000 | ±20 | ||||
UPW | 04 | Miniature Sized, Low Impedance, High Reliability | –55(–40,–25) to +105 | ● | ● | ● | ▲ | ● | 6.3 to 450 | 0.47 to 15000 | ±20 | ||||
UTT | 04 | Miniature Sized, Low Impedance, High Reliability | –40 to +105 | ● | ● | ● | ● | 6.3 to 50 | 1 to 470 | ±20 | |||||
UPA | 04 | Miniature Sized, Low Impedance, High Reliability | –55 to +105 | ● | ● | ● | ● | 6.3 to 35 | 180 to 10000 | ±20 | |||||
UHV | 04 | Extremely Low Impedance, High Reliability | –40 to +105 | ● | ● | ● | ● | 6. 3 to 35 | 47 to 8200 | ±20 | |||||
UHD | 04 | Extremely Low Impedance, High Reliability | –40 to +105 | ● | ● | ● | 6.3 to 50 | 22 to 6800 | ±20 | ||||||
UHE | 04 | Extremely Low Impedance, High Reliability | –40 to +105 | ● | ● | ● | ● | 6.3 to 100 | 2.2 to 18000 | ±20 | |||||
UHW | 04 | Extremely Low Impedance, High Reliability | –40 to +105 | ● | ● | ● | ● | 6.3 to 100 | 8.2 to 15000 | ±20 | |||||
UPJ | 04 | Low Impedance, For Switching Power Supplies | –55(–40,–25) to +105 | ● | ● | ● | ▲ | 6. 3 to 450 | 1 to 15000 | ±20 | |||||
UPS | 04 | Miniature Sized, Low Impedance, For Switching Power Supplies | –55(–40,–25) to +105 | ● | ● | ▲ | 6.3 to 450 | 0.47 to 15000 | ±20 | ||||||
UPV | 04 | Miniature Sized, Low Impedance, High Reliability | –55 to +105 | ● | ● | ● | 6.3 to 50 | 1.5 to 390 | ±20 | ||||||
UPT | 04 | Miniature Sized, High Ripple Current, Long Life | –40 to +105 | ● | ● | 200 to 450 | 15 to 820 | ±20 | |||||||
UPZ | 04 | High voltage, MiniatureSized | –40 to +105 | ● | 200 to 450 | 18 to 470 | ±20 | ||||||||
UPH | 04 | High voltage, MiniatureSized | –40 to +105 | ● | 400 to 450 | 27 to 220 | ±20 | ||||||||
UCP | 04 | High voltage, MiniatureSized, Long Life Assurance | –40 to +105 | ● | ● | 400 to 450 | 27 to 220 | ±20 | |||||||
ULD | 04 | Miniature Sized, Long Life Assurance | –40 to +105 | ● | 10 to 450 | 1 to 330 | ±20 | ||||||||
UCA | 04 | Miniature Sized, High Ripple Current, Long Life | –25 to +105 | ● | ● | 160 to 450 | 6. 8 to 220 | ±20 | |||||||
UCS | 04 | Miniature Sized, High Ripple Current, High Reliability | –40 to +105 | ● | ● | 160 to 450 | 6.8 to 330 | ±20 | |||||||
UCY | 04 | Miniature Sized, High Ripple Current, High Reliability | –40 to +105 | ● | ● | ● | 160 to 500 | 6.8 to 680 | ±20 | ||||||
UBT | 04 | High Temperature Range (125°C) |
–40(–25) to +125 | ● | ▲ | ● | 10 to 450 | 4.7 to 4700 | ±20 | ||||||
UBW | 04 | High Temperature Range (135°C) |
–55 to +135 | ● | ● | ● | 10 to 100 | 4. 7 to 4700 | ±20 | ||||||
UBY | 04 | High Temperature Range, For Automobile equipment (125/135°C) |
–40 to +135 | ● | ● | ● | ● | 25 to 100 | 160 to 12000 | ±20 | |||||
UXY | 04 | Vibration Resistance (125/135°C) | –40 to +135 | ● | ● | ● | ● | 25 to 35 | 5000 to 11000 | ±20 | |||||
UBX | 04 | High Temperature Range, For Automobile equipment (150°C) |
–55(–40,–25) to +150 | ● | ▲ | ● | 10 to 400 | 2.2 to 4700 | ±20 | ||||||
Special equipment |
UKL | 04 | Low Leakage Current | –40 to +85 | ● | ● | 6. 3 to 100 | 1.5 to 10000 | ±20,±10 | ||||||
UAQ | 04 | For Permissible Abnormal Voltage | –40 to +105 | 200, 400 | 10 to 220 | ±20 | |||||||||
UAS | 04 | Miniature sized, For Permissible Abnormal Voltage |
–40 to +105 | ● | 200, 400 | 4.7 to 330 | ±20 | ||||||||
For audio equipment | UKA | 04 | 105°C For High Grade Equipment | –55 to +105 | ● | ● | 6.3 to 50 | 22 to 22000 | ±20 | ||||||
UKZ | 04 | Premium Grade Type, For Audio Equipment | –40 to +85 | ● | 25 to 100 | 10 to 1000 | ±20 | ||||||||
UFG | 04 | High Grade Type, For Audio Equipment | –40 to +85 | ● | ● | 6. 3 to 100 | 1 to 10000 | ±20 | |||||||
UKT | 04 | 105°C Standard, For Audio Equipment | –55 to +105 | ● | ● | ● | 6.3 to 50 | 2.2 to 33000 | ±20 | ||||||
UKW | 04 | Standard, For Audio Equipment | –40 to +85 | ● | ● | 6.3 to 100 | 2.2 to 33000 | ±20 | |||||||
UFW | 04 | Standard, For Audio Equipment | –40 to +85 | ● | ● | 6.3 to 100 | 2.2 to 33000 | ±20 | |||||||
USW | 04 | 7mmL, For Audio Equipment | –40 to +85 | ● | ● | 6.3 to 50 | 1 to 220 | ±20 | |||||||
UMW | 04 | 5mmL, For General Audio Equipment | –40 to +85 | ● | ● | 4 to 50 | 1 to 470 | ±20 | |||||||
UUQ | 32 | 105°C Chip Type, For Audio Equipment | –40 to +105 | ● | ● | 6. 3 to 50 | 1 to 1000 | ±20 | |||||||
UCQ | 32 | 105°C Chip Type, For Audio Equipment | –55 to +105 | ● | ● | 10 to 35 | 4.7 to 680 | ±20 | |||||||
UES | 04 | Bi-Polarized, For Audio Equipment | –40 to +85 | ● | ● | 6.3 to 50 | 1 to 1000 | ±20 | |||||||
UDB | 04 | Bi-Polarized, For Speaker Network | –40 to +85 | ● | ● | 50 | 1 to 47 | ±20 |
Как читать спецификацию конденсатора
Конденсаторы используются в электронных схемах для широкого спектра применений, включая связь, синхронизацию, фильтрацию, развязку и формирование волны.
Эти пассивные компоненты бывают самых разных форм, размеров и конструкций, и обычно бывает непросто определить компонент, отвечающий конкретным требованиям приложения. В большинстве электронных схем общая производительность схемы во многом определяется выбором конденсаторов.
Таким образом, определение компонента, соответствующего требованиям приложения, является важным шагом в проектировании электронных схем. Рабочие характеристики любого электронного компонента указаны производителями в технических паспортах изделий. Это делает техпаспорт одним из самых полезных ресурсов для проектировщиков схем и инженеров.
Несмотря на свою полезность, таблицы данных могут содержать много информации, что затрудняет для пользователей извлечение сведений, необходимых для данного компонента. Типовой паспорт конденсатора содержит следующую информацию о компоненте:
- Рабочие характеристики
- Типичные области применения
- Ограничения компонента
В этом руководстве мы дадим вам советы, которые помогут вам максимально эффективно использовать технические характеристики конденсатора. Итак, где взять нужный техпаспорт? Паспорта конденсаторов обычно доступны на сайте производителя. Кроме того, вскоре вы сможете легко загрузить паспорт любого конденсатора отсюда. Важно дважды проверить номер модели и дату публикации, чтобы убедиться, что вы используете правильный лист технических данных.
Паспорта конденсаторов, как и паспорта других продуктов, различаются по дизайну и компоновке в зависимости от производителя. В этом руководстве мы рассмотрим различные разделы типичного паспорта конденсатора.
См. также Видео: Как интерпретировать значения и технические характеристики конденсатора
Обзор
В этом разделе приведены характеристики, функции и типичные области применения компонента.
Приложения
Большинство производителей предоставляют примеры приложений, для которых можно использовать конденсатор. Этот раздел помогает разработчикам схем легко находить компоненты, подходящие для их приложений. Этот список обычно не является исчерпывающим.
Электрические характеристики
В этом разделе представлены электрические параметры, представляющие интерес для разработчиков схем. Некоторые параметры указаны непосредственно в техпаспорте, а другие нет. Важно отметить, что большинство этих параметров приведены для конкретных условий.
Напряжение
Это один из ключевых параметров, который следует учитывать при выборе конденсатора для вашего приложения. Для большинства типов конденсаторов производители указывают характеристики напряжения с точки зрения номинального напряжения, импульсного напряжения, рабочего напряжения, переходного напряжения, обратного напряжения и пульсирующего напряжения. Номинальное напряжение указывает максимальное значение пикового напряжения, которое может быть приложено между клеммами компонента. Это номинальное напряжение обычно указывается производителем на компоненте. Для сравнения, рабочее напряжение определяет диапазон допустимых напряжений, которые могут быть приложены к компоненту без его повреждения.
Емкость
В большинстве спецификаций конденсаторов указана емкость компонента с точки зрения номинальной емкости, емкости переменного/постоянного тока и стойкости к заряду-разряду. Подробная информация о том, как емкость компонента зависит от температуры и частоты, обычно приводится в этом подразделе.
У некоторых типов конденсаторов емкость компонента может значительно меняться со временем. Необратимые изменения в основном зависят от характеристик используемого диэлектрического материала. Скорость дрейфа емкости компонента зависит от изменений температуры, которым подвергается компонент. Среднее изменение емкости в диапазоне температур обычно описывается температурным коэффициентом. В большинстве спецификаций эти изменения представлены в виде кривых производительности.
Эквивалентное последовательное сопротивление (ESR)
Для типичной схемы эквивалентной цепи эквивалентное последовательное сопротивление представляет собой резистивный компонент цепи. Так же, как емкость и коэффициент рассеяния, этот параметр существенно зависит от изменений температуры и частоты. ESR и коэффициент рассеяния конденсатора тесно связаны. В большинстве спецификаций характеристики ESR компонента представлены в виде кривых производительности.
Импеданс
Основные составляющие полного импеданса конденсатора зависят от технологии конденсатора. Величина импеданса зависит от отдельных реактивных и резистивных компонентов эквивалентной схемы конденсатора. Три фактора — индуктивное сопротивление, емкостное сопротивление и эквивалентное последовательное сопротивление — изменяются в зависимости от рабочей частоты. Последние два также зависят от температуры. В большинстве спецификаций характеристики импеданса конденсатора обычно представлены в виде рабочих характеристик.
Коэффициент рассеяния (tanδ)
Этот электрический параметр описывает соотношение между эффективной мощностью и реактивной мощностью при приложении к компоненту синусоидального напряжения. Если мы рассмотрим типичную схему эквивалентной цепи, этот параметр связывает емкостную составляющую реактивного сопротивления и эквивалентное последовательное сопротивление. Изменение этого параметра в зависимости от частоты и температуры обычно указывается в техническом паспорте, как правило, в виде рабочих характеристик.
Эквивалентная последовательная индуктивность (ESL)
ESL — один из ключевых компонентов базовой эквивалентной схемы типового конденсатора. Этот параметр в первую очередь определяется внутренней конструкцией компонента и конфигурацией его клемм. Эквивалентная последовательная индуктивность компонента относительно не зависит от температуры и частоты.
Ток утечки
Этот параметр зависит от многих факторов, включая конструкцию компонента, внутреннюю температуру и приложенное напряжение. Время и условия хранения в значительной степени определяют начальный ток утечки компонента. В большинстве спецификаций характеристики тока утечки конденсатора представлены в виде рабочих характеристик.
Пульсирующий ток
Ток протекает через устройство при приложении переменного напряжения и эквивалентен среднеквадратичному значению пульсирующего тока. Этот ток вызывает потери мощности и определяет свойства самонагрева компонента. Ожидается, что для большинства конденсаторов разработчик схемы рассчитает максимальный пульсирующий ток.
Некоторые из факторов, которые следует учитывать при определении максимально допустимого значения тока, включают температуру окружающей среды, тепловое сопротивление, эквивалентное последовательное сопротивление и используемые методы охлаждения. В большинстве спецификаций производители указывают номинальное значение пульсирующего тока при определенных температурных и частотных условиях.
Прочность на пробой
Этот параметр в значительной степени определяется конструкцией компонента и варьируется от одного типа конденсатора к другому. Для алюминиевых электролитических конденсаторов большинство производителей используют изолирующие втулки для повышения прочности на пробой.
Температурные характеристики
Большинство рабочих параметров конденсатора в значительной степени зависят от температуры, при которой работает компонент. В техпаспорте указывается диапазон температур, для которого предназначен компонент. Он также предоставляет информацию о том, как изменения температуры влияют на другие параметры, обычно в виде кривых производительности.
Другие рабочие характеристики, представляющие интерес для разработчиков схем, включают следующее:
- Сопротивление изоляции
- Вносимое затухание
- Скорость старения
Графики производительности
Большинство параметров конденсатора зависят от таких условий, как температура и частота. Для таких параметров производители используют кривые производительности для описания характеристик компонента. Разработчик схемы может определить конкретное значение такого параметра, прочитав значение, соответствующее условиям, в которых компонент будет использоваться.
Размеры
При проектировании схемы одним из ключевых моментов, который следует учитывать, является размер компонента. Производители предоставляют эту информацию, чтобы вы могли выбрать компонент, который соответствует требованиям к пространству для вашей схемы. Размер обычно указывается как в дюймах, так и в миллиметрах.
Конструкция
Для некоторых приложений проектировщик схем может быть заинтересован в технологии изготовления компонента. В этом разделе приведены сведения о конструкции, которые могут представлять интерес для разработчиков схем.
Механические нагрузки
Если вы собираетесь использовать конденсатор в приложениях, где он может подвергаться ударам и вибрациям, крайне важно учитывать его устойчивость к механическим нагрузкам. Некоторые из параметров, приведенных в технических описаниях, чтобы помочь вам оценить пригодность компонента для такого применения, включают рабочую высоту, вибростойкость и надежность клемм и проводов.
Пайка
Несоблюдение требований к пайке, установленных производителем, может существенно повлиять на рабочие характеристики конденсатора. Воздействие на конденсатор чрезмерных температур, более длительное время пайки и нанесение избыточного припоя — вот некоторые из факторов, которые могут снизить производительность компонента. Типовой техпаспорт содержит рекомендации по процедуре пайки, условиям и ограничениям пайки, а также рекомендуемые продукты для пайки. Эта информация предоставляется для конденсаторов, требующих пайки.
Монтаж
Электронная схема может выйти из строя, если компонент установлен неправильно. Чтобы убедиться, что ваша схема работает оптимально, производители конденсаторов предоставляют рекомендации по монтажу в технических описаниях компонентов. В большинстве случаев предусмотрено несколько рекомендуемых монтажных положений и подходящие конструкции контактных площадок, чтобы обеспечить гибкость конструкции. Всегда важно обращать внимание на предостережения, приведенные в технической документации, прежде чем пытаться установить компонент, чтобы избежать проблем с монтажом компонента. В дополнение к монтажным позициям производители компонентов также указывают рекомендуемые моменты затяжки в этом разделе.
Охлаждение
Некоторые типы конденсаторов, такие как алюминиевые электролитические конденсаторы, выделяют тепло в обмотках. Избыточный нагрев может существенно повлиять на ток пульсаций и срок службы компонента. Для компонентов, которые могут выделять значительное количество тепла, естественной конвекции недостаточно, и для достижения оптимальной производительности необходимо обеспечить внешнее охлаждение. Некоторые из наиболее распространенных методов охлаждения конденсаторов включают использование принудительной вентиляции или радиаторов. Обычно производители указывают в спецификациях, требуется ли внешнее охлаждение.
Климатическая категория
Рабочие характеристики конденсатора существенно зависят от климатических условий, в которых используется компонент. Одним из важнейших условий окружающей среды, который необходимо учитывать, является температура. Производитель указывает в техпаспорте, как характеристики компонента изменяются в зависимости от температуры и других условий окружающей среды.
Меры безопасности
Некоторые из наиболее распространенных рисков, связанных с использованием конденсаторов, включают опасность поражения электрическим током, вентиляцию и возгорание. Эти риски варьируются в зависимости от технологии конденсатора и технических характеристик данного компонента. Например, алюминиевые электролитические конденсаторы, особенно те, которые предназначены для работы при высоких напряжениях, могут привести к смертельному поражению электрическим током, и с ними следует обращаться с особой осторожностью. Информация о потенциальных рисках, связанных с компонентом, обычно включается в техпаспорт.
Условия хранения
Рабочие характеристики большинства типов конденсаторов в значительной степени зависят от того, как компоненты хранятся и как долго. Чтобы свойства вашего компонента не сильно пострадали, вы должны хранить их в соответствии с указаниями производителя. Подробная информация о рекомендуемых условиях хранения и инструкции о том, как использовать компонент после хранения в течение определенного периода времени, обычно приводятся в техническом паспорте.
Тестовая информация
Для некоторых конденсаторов производитель может предоставить информацию об испытаниях, чтобы разработчики могли оценить, подходит ли компонент для конкретного применения или нет. Например, для пленочных конденсаторов большинство производителей предоставляют подробные сведения о различных испытаниях, включая испытание на надежность выводов, испытание на сухое тепло, циклическое испытание на влажное тепло, испытание на быстрое изменение температуры, испытание на холод и испытание на влажный нагрев в установившемся режиме.
Квалификация/сертификация
Для некоторых применений требуются конденсаторы, отвечающие строгим требованиям к производительности и надежности. Эта информация включает в себя методы испытаний и помогает разработчикам схем узнать, соответствует ли компонент конкретным требованиям данной отрасли.
Информация для заказа
Этот раздел помогает разработчику схемы ознакомиться с системой нумерации, используемой производителем. В этом разделе также представлены другие указания производителя, которые могут помочь разработчику схем с легкостью заказывать компоненты.
Утилизация конденсаторов
Некоторые конденсаторы содержат токсичные материалы, поэтому важно обеспечить их правильную утилизацию для предотвращения загрязнения. Этот раздел помогает проектировщикам схем и инженерам узнать о рисках, связанных с неправильной утилизацией данной конденсаторной технологии, и о том, как их уменьшить.
Прочее
Другие разделы/подразделы, часто встречающиеся в паспортах конденсаторов, включают следующее:
- Информация о ленте и реальной упаковке
- Маркировка изделия
- Размеры колодки
- Отказ от ответственности
Рекомендуемый источник изображения: техническое описание конденсатора Kemet и AVX
Конфигурация выводов электролитического конденсатора

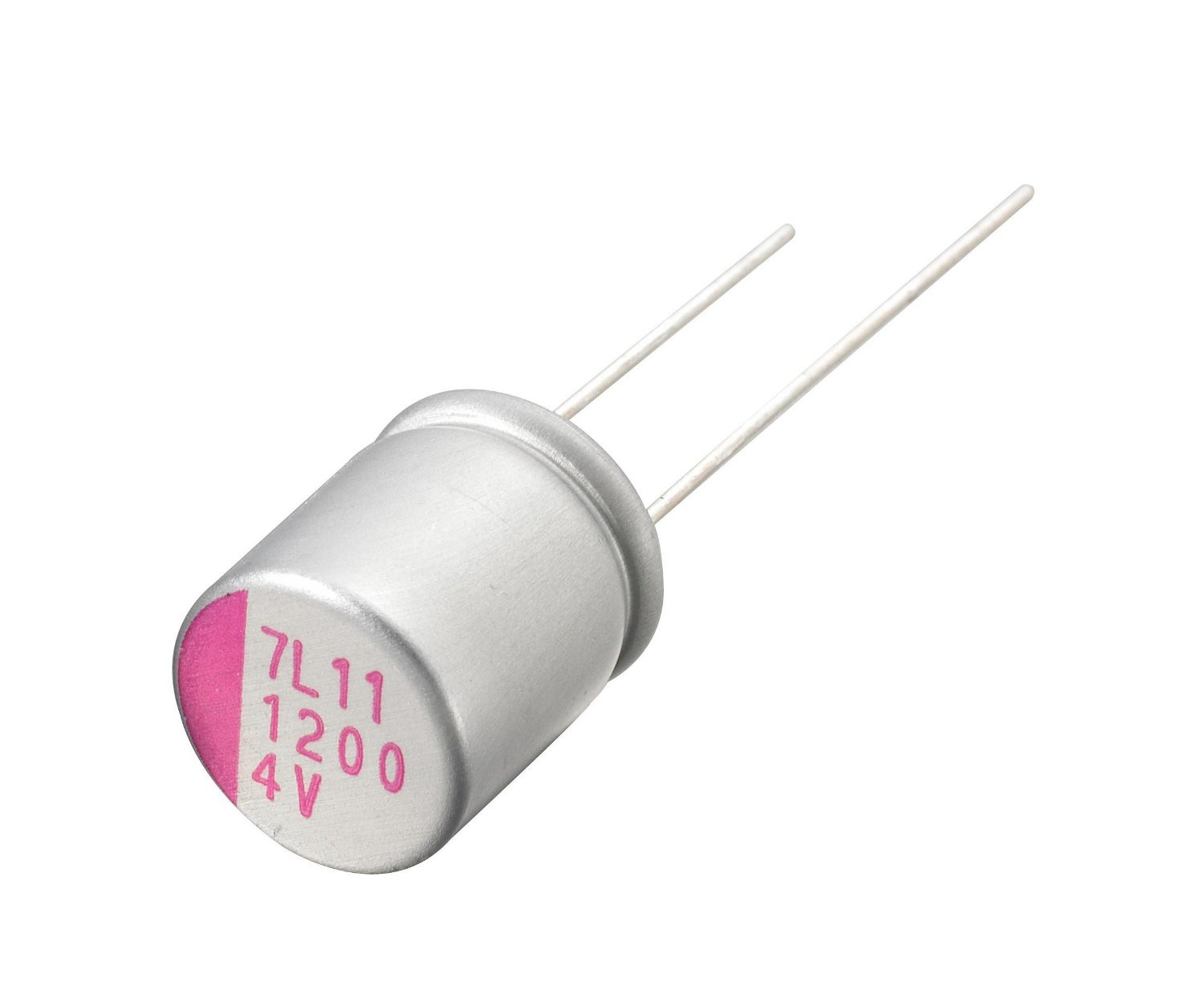

Электролитические конденсаторы имеют полярность. Это означает, что у них есть положительный и отрицательный контакт. Длинный контакт — это положительный контакт, а короткий — отрицательный. Вы также можете определить полярность, используя отрицательную полосу на этикетке конденсатора. Как показано на рисунке выше, отрицательный контакт будет находиться непосредственно под отрицательным символом.
Примечание: Существует много типов конденсаторов; однако электролитические конденсаторы являются наиболее широко используемыми, и этот документ применим только к ним.
Особенности
- Тип конденсатора — электролитический
- Имеет широкий диапазон значений емкости от 0,01 мкФ до 10000 мкФ
- Имеет широкий диапазон значений напряжения от 16В до 450В
- Может выдерживать температуру до 105°C
Другие типы конденсаторов
Керамический конденсатор, блочный конденсатор, переменный конденсатор
Выбор параметров конденсатора
Вы когда-нибудь задумывались о типах электролитических конденсаторов, доступных на рынке, и о том, как выбрать один из них для вашего проекта? ? Электролитические конденсаторы можно классифицировать по двум основным параметрам. Один из них — это их Емкость (С-Фарад) , а другой — его Напряжение (В-Вольты) рейтинг.
Конденсатор — это пассивный компонент, способный накапливать заряд (Q). Этот заряд (Q) будет произведением значения емкости (C) и приложенного к ней напряжения (V). Значение емкости и напряжения конденсатора будет указано на его этикетке.
Следовательно, количество заряда конденсатора можно определить, используя значения напряжения (В) и емкости (C) конденсатора.
C = Q×V
Меры предосторожности
При использовании электролитического конденсатора всегда следует соблюдать осторожность, чтобы соединить положительный контакт с положительным контактом цепи, а отрицательный контакт — с отрицательным. Кроме того, напряжение на клеммах конденсатора всегда должно быть меньше номинального напряжения конденсатора (В). Несоблюдение этого требования приведет к ненормальному нагреву конденсатора и может даже лопнуть.
Конденсатор последовательно и параллельно
В большинстве схем значение емкости может не совпадать с указанным в схеме. Более высокое значение емкости, как правило, не влияет на работу схемы. Однако значение напряжения должно быть таким же или выше, чем указанное значение, чтобы предотвратить риск, упомянутый в мерах предосторожности выше. В этом случае, если у вас нет точного значения, вы можете использовать конденсаторы последовательно или параллельно для достижения желаемого значения.
Когда два конденсатора соединены последовательно , значение емкости (C) складывается обратно пропорционально, а номинальное напряжение (V) складывается напрямую последовательно.
Когда два конденсатора соединены параллельно , значение емкости (C) суммируется напрямую, а номинальное напряжение (V) остается таким же, как показано на рисунке ниже.
Обычно используемые электролитические конденсаторы
Электролитические конденсаторы доступны не со всеми требуемыми значениями емкости (C) и напряжения (В). Наиболее часто доступные значения приведены в таблице ниже.
Серийный номер: |
Общедоступные значения конденсаторов |
||||
1 |
0,1 мкФ – 16 В |
0,1 мкФ – 25 В |
0,1 мкФ – 50 В |
0,1 мкФ – 63 В |
— |
5 |
0,22 мкФ – 16 В |
0,22 мкФ – 25 В |
0,22 мкФ – 50 В |
0,22 мкФ – 63 В |
— |
9 |
0,33 мкФ – 16 В |
0,33 мкФ – 25 В |
0,33 мкФ – 50 В |
0,33 мкФ – 63 В |
— |
13 |
0,47 мкФ – 16 В |
0,47 мкФ – 25 В |
0,47 мкФ – 50 В |
0,47 мкФ – 63 В |
— |
17 |
1 мкФ – 16 В |
1 мкФ – 25 В |
1 мкФ – 50 В |
1 мкФ – 63 В |
1 мкФ – 450 В |
22 |
2,2 мкФ – 16 В |
2,2 мкФ – 25 В |
2,2 мкФ – 50 В |
2,2 мкФ – 63 В |
— |
26 |
3,3 мкФ – 16 В |
3,3 мкФ – 25 В |
3,3 мкФ – 50 В |
3,3 мкФ – 63 В |
— |
30 |
4,7 мкФ – 16 В |
4,7 мкФ – 25 В |
4,7 мкФ – 50 В |
4,7 мкФ – 63 В |
— |
34 |
10 мкФ – 16 В |
10 мкФ – 25 В |
10 мкФ – 50 В |
10 мкФ – 63 В |
10 мкФ – 450 В |
39 |
22 мкФ – 16 В |
22 мкФ – 25 В |
22 мкФ – 50 В |
22 мкФ – 63 В |
— |
43 |
33 мкФ – 16 В |
33 мкФ – 25 В |
33 мкФ – 50 В |
33 мкФ – 63 В |
— |
47 |
47 мкФ – 16 В |
47 мкФ – 25 В |
47 мкФ – 50 В |
47 мкФ – 63 В |
— |
51 |
100 мкФ – 16 В |
100 мкФ – 25 В |
100 мкФ – 50 В |
100 мкФ – 63 В |
— |
56 |
220 мкФ – 16 В |
220 мкФ – 25 В |
220 мкФ – 50 В |
220 мкФ – 63 В |
— |
60 |
330 мкФ – 25 В |
— |
— |
— |
— |
61 |
470 мкФ – 16 В |
470 мкФ – 25 В |
470 мкФ – 50 В |
470 мкФ – 63 В |
— |
65 |
1000 мкФ – 25 В |
1000 мкФ – 50 В |
— |
— |
— |
67 |
2200 мкФ – 25 В |
2200 мкФ – 50 В |
— |
— |
— |
69 |
3300 мкФ – 25 В |
3300 мкФ – 50 В |
— |
— |
— |
71 |
4700 мкФ – 25 В |
— |
— |
— |
— |
72 |
10000 мкФ – 50 В |
— |
— |
— |
— |
Применение
- Цепи фильтров, такие как фильтр высоких/низких частот и т.
Добавить комментарий
