Цифровые аудиоинтерфейсы S/PDIF: что это такое, как работает и зачем нужно | Другая аудиотехника | Блог

Аудиозапись на компакт-дисках и сам компакт-диск в начале 80-х представили Philips и Sony. Они же разработали и запатентовали цифровой интерфейс для передачи данных: Sony-Philips Digital Interconnection Format — S/PDIF. В этом материале разбираемся, что это такое и зачем это нужно.

Первоначально S/PDIF был создан для передачи с компакт-диска двухканального звука в цифровом формате. Интерфейс разрабатывали как упрощенный вариант более продвинутого профессионального стандарта AES/EBU. Нужно было заменить массивные XLR-разъемы более привычными, бюджетными и понятными потребителю бытовыми коннекторами, и при этом дать возможность получать с компакт-диска «сырой» цифровой сигнал, без дополнительных преобразований.

Что и как передается по S/PDIF?

Чтобы гарантировать правильную передачу стереозвука с компакт-диска, достаточно было обеспечить скорость 150 Кбайт/с, но разработчики подстраховались и заложили запас по пропускной способности. S/PDIF может передавать не только несжатый стереосигнал с компакт-диска, но и многоканальный звук в формате 5.1 или 7.1 с использованием сжатия. А также некоторое количество дополнительной служебной информации вроде номера дорожки, флага о допустимости копирования, о наличии сжатия, о количестве каналов. Общий поток информации может теоретически достигать 1,536 Мбит/с. Всего-то полтора мегабита в секунду — по современным меркам это смешная цифра.

Еще забавнее изучить протокол изнутри: передача стереозвука была реализована импульсно-кодовой модуляцией PCM. Данные передавались пакетами по 32 бита в каждом, из которых 24 передавали данные, а 8 — служебную информацию. Если данных было меньше (некоторые компакты были записаны в 16 бит), то остаток пакета забивался нулями. Не очень рационально, зато эффективно — транслируемый сигнал тактировался через служебные биты, поэтому мог иметь самую разную частоту дискретизации. И хотя протокол аппаратно поддерживал только передачу стереопотока PCM с конкретными значениями частот дискретизации (32, 44. 1 или 48 кГц), в него умудрились впихнуть многоканальность.

DVD-носители аудио и видео используют многоканальный звук формата 5.1 или 7.1, который вполне успешно сжимается по стандарту Dolby и DTS, и передается сквозь изначально стереофонический S/PDIF. Да настолько хорошо сжимается, что битность получается даже ниже, чем 16 бит. Недостающие биты опять же забиваются нулями.

Аппаратная реализация SPDIF-подключения

Наибольшую популярность SPDIF получил в форме электрического кабельного подключения через разъем RCA. Он же «тюльпанчик» или «колокольчик». Если дальность передачи не превышает полуметра, то для подключения можно использовать самый обычный и первый попавшийся кабель RCA-RCA —точно такой же, каким подключалось большинство видеомагнитофонов к телевизору. Но гораздо правильнее подключать SPDIF специальным кабелем с сопротивлением 75 Ом. Его часто называют коаксиальным, вероятно, чтобы подчеркнуть специализированное назначение.

На самом деле, все аудио-видео кабели RCA являются коаксиальными, то есть соосными. В них по центру идет сигнальный провод в изоляции, обернутый в экранный провод. Специальные кабели для подключения SPDIF, те самые на 75 Ом, устроены также. Телевизионный антенный или спутниковый кабель тоже коаксиальный. И разъемы все эти, по большому счету, тоже соосные. Но именно разъем SPDIF почему-то часто маркируют как «coaxial» или «coax».

 Если дистанция передачи меньше полуметра, то SPDIF можно коммутировать хоть телефонной «лапшой» — будет работать. Да и в пределах 1.5-2 метров можно обойтись обычным, но качественным RCA-кабелем. А вот дальше потребуется тот самый волшебный коаксиальный кабель на 75 Ом.

Вторая популярная реализация SPDIF —подключение оптоволоконным кабелем и передача сигнала лазерным лучом. Выходы обычно маркируются как OpticalOut или TOSLINK—сокращение от ToshibaLink. Разъемы имеют квадратную форму и закрыты либо вставными заглушками, либо откидными шторками. В портативной электронике встречается модификация MiniTOSLINK в форм-факторе миниджека: в такой разъем можно подключать как обычные наушники, так и оптический кабель.

Кабель (волновод, если точнее) для оптического подключения SPDIF очень легко переломить. Поэтому их часто выпускают с дополнительной защитой, которая ограничивает изгиб, но увеличивает толщину кабеля. Прямой разницы в качестве и дальности передачи звука между толстым и тонким оптическим кабелем нет — первый просто лучше защищен от физического воздействия извне.

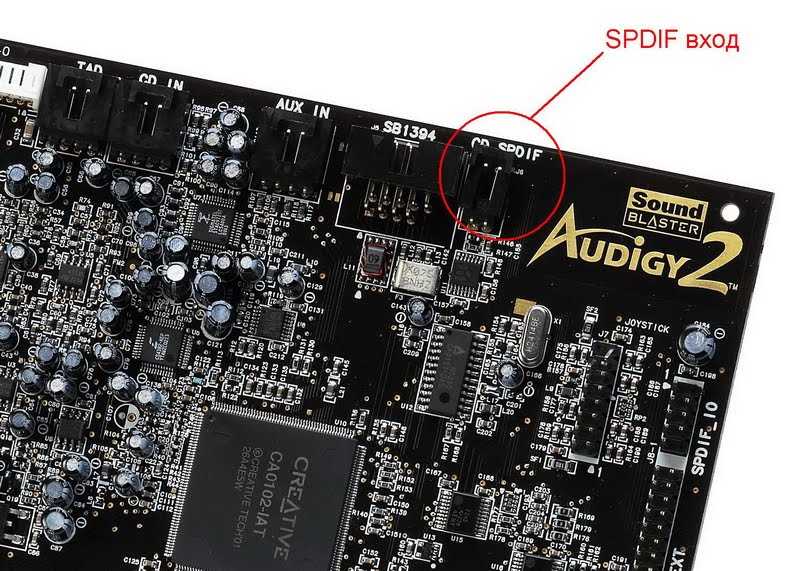

Еще бывает S/PDIF в формате Pin header — самая непопулярная реализация для «внутреннего» использования. Это штыревой разъем на материнских платах, аудиокартах, CD-приводах. Нужен для внутреннего подключения или вывода с материнской платы разъема RCA на заднюю панель компьютера. Дальность действия — сантиметров 30, не больше. Разъем обычно двухконтактный для коаксиального подключения и трехконтактный для комбинированного оптического. Лучше свериться с документацией и использовать любой подходящий кабель небольшой длины.

Какой SPDIF лучше: коаксиальный или оптический

Информация передается одинаковая, при любом типе подключения. С этой точки зрения нет никакой разницы, как именно передавать S/PDIF — по электрике или по оптике. Электрическое соединение доступнее: найти лишний кабель RCA-RCA в бытовых запасах обычно проще, чем оптоволокно. С другой стороны, оптическое подключение TOSLINK меньше подвержено помехам и электрическим наводкам, поэтому может использоваться совместно с кучей прочей электрики, например, в автомобиле.

Оптоволокно более хрупкое, при укладке резкими углами и поворотами уместнее проложить коаксиальный кабель. Сматывать и хранить оптоволокно нужно широкой петлей, без перегибов.

По дальности действия победителя тоже нет — максимальная дистанция передачи заявлена в 10 метров для обоих вариантов подключения, а «оверклокеров», которые бы решили побить этот рекорд, не очень много. Хотя на дистанции от пяти метров выигрывает оптика — лазерный луч, в отличие от электросигнала, не затухает.

Эпохи массового применения SPDIF

Первый пик популярности цифрового интерфейса многие пользователи могли и не заметить – это был специальный двухконтактный разъем на задней панели компьютерного CD-привода, через который он подключался к звуковой карте. Звук можно было выводить и через четырехконтактный аналоговый разъем, но в те времена цифро-аналоговый преобразователь в звуковой карте обычно был качественнее, чем в приводе.

Популярность первого пришествия интерфейса S/PDIF сошла на нет в ходе естественного развития компьютерной техники. Когда компьютеры стали достаточно быстры, чтобы обрабатывать цифровой поток аудио в реальном времени, необходимость в отдельном кабельном подключении исчезла — вся информация передавалась по штатному шлейфу IDE. Цифровой выход убрали с задней панели CD-приводов одновременно с кнопкой переключения дорожек, миниджеком и регулировкой громкости на лицевой панели дисковода. Это был конец 90-х.

Второй пик популярности пришелся на первые домашние кинотеатры с многоканальным звуком, еще до появления HDMI. Бытовые DVD-проигрыватели обычно предлагали два варианта вывода звука: либо стереозвук двумя «тюльпанами», либо многоканальный одним разъемом – оптическим или коаксиальным. Разумеется, для подключения был нужен AV-ресивер, который не только умел принимать многоканальный звук по S/PDIF, но и выступал в качестве усилителя. Он же был центром подключений всех источников видео и аудио.

Третий пик мы можем наблюдать сегодня, когда центральным устройством воспроизведения и ядром всей медиасистемы все чаще становится телевизор. Подключить в него можно что угодно, а вот звуковые способности тонкого корпуса невелики, да и для вывода звука предусмотрен только коаксиальный (реже оптический) S/P-DIF. И чтобы подключить к телевизору акустику помощнее, потребуется цифро-аналоговый преобразователь, который сделает из коаксиальной или оптической «цифры» парочку аналоговых «тюльпанов».

И в такой схеме, когда от телевизора до ЦАПа всего несколько сантиметров, нужен не специализированный коаксиальный кабель с точным сопротивлением, а самый обычный бытовой «тюльпан-тюльпан».

Будущее S/PDIF

Несмотря на долгую и непростую историю интерфейса, перспектив у него практически нет: с невысокой скоростью и дальностью передачи данных он вчистую проигрывает современным комбинированным способам передачи звука и видео, пропускная способность которых выражается в десятках гигабит в секунду  — HDMI и DisplayPort.

Разъем SPDIF сегодня чаще используется для совместимости с предыдущими поколениями техники, чтобы подключать DVD-проигрыватель, видеомагнитофон, аналоговую акустическую систему и т. д. Вот несколько ключевых особенностей, которые нужно помнить при использовании SPDIF:

• Для коаксиального подключения можно использовать обычный кабель RCA-RCA, если дальность не превышает одного метра.
• Оптический кабель нельзя сгибать и пережимать, укладывайте его аккуратно, чтобы не переломить оптоволокно.
• Преобразователи Coaxial-TOSLink могут быть двунаправленными универсальными или однонаправленными: например, только из оптики в коаксиал или только из коаксиала в оптику.
• Передача многоканального звука возможна только при поддержке кодирования и на устройстве воспроизведения, и на приемнике.
• Выход SPDIF в DVD-проигрывателе чаще многоканальный, а выход в телевизоре стерео.

что это, типы, плюсы и минусы разъема. TOSLINK и S/PDIF в чем разница?

Содержание

1. Что такое S/PDIF?
2. История создания S/PDIF
3. Принцип работы и характеристики S/PDIF
4. Виды S/PDIF
5. В какой технике можно встретить выход S/PDIF?
6. Особенности S/PDIF выхода в телевизоре
7. S/PDIF ресивер: что это и зачем нужен
8. Как правильно выбрать S/PDIF кабель, что лучше коаксиальный или оптический
9. TOSLINK и S/PDIF: в чем разница
10. Есть ли будущее у S/PDIF выхода

Что такое S/PDIF?

S/PDIF представляет собой разъем для передачи цифрового звука между аудио оборудованием. Здесь применяются различные спецификации, относящиеся к аппаратной реализации, а также протоколу низкого уровня. S/PDIF часто используется, чтобы передавать сигнал форматов CD (44,1 кГц) и DAT (48 кГц).

История создания S/PDIF

Стоит отметить, что S/PDIF является детищем компаний Philips и Sony. Интерфейс создавался на базе стандарта профессионального уровня AES/EBU, но обрел более упрощенный вид. С самого начала планировалось, что при помощи S/PDIF будет передавать звук только с CD-дисков. Также шла речь исключительно о стереофонии. Но постепенно интерфейс дорабатывался, а количество поддерживаемых форматов постоянно росло. В результате стандарт научился работать со звуком 7.1 и 5.1. При этом поток сжимается и восстанавливается с использованием декодера.

Принцип работы и характеристики S/PDIF

Сам по себе S/PDIF реализован с помощью «тюльпана» (RCA) и электрического (коаксиального) кабеля, где сопротивление составляет 75 Ом. Такой шнур станет идеальным вариантом, если расстояние между устройствами составляет два метра и более. Для максимально коротких дистанций подойдет и обычный RCA-RCA. При этом самым прогрессивным на сегодня представляется вариант подключения через оптоволоконный кабель с применением лазерного луча (TOSLINK или OpticalOut).

Как уже отмечалось, S/PDIF разработан для работы со стереозвуком, но теперь поддерживает и многоканальное звучание сжатого типа. Это стало возможно благодаря расширению допустимой скорости от 150 килобайт в секунду до 1,536 мегабит в секунду. Здесь применяется импульсно-кодовая модуляция для передачи звука. Причем информация дробится на отдельные пакеты (32 бита), а свободное место в них может заполняться нулями. Кроме самого звука осуществляется передача данных о количестве каналов, а также номере дорожки (трека).

Виды S/PDIF

На сегодня S/PDIF реализован в нескольких видах:

• Электрический. В данном случае используется коаксиальный кабель, сопротивление которого на входе и выходе достигает 75 Ом. Он соединяется при помощи RCA-разъемов. На расстоянии до полуметра можно применять стандартный аудиокабель «тюльпан». Его выходное напряжение — 1 вольт п-п, под нагрузкой — 0,5 вольт. Если применяется длинный кабель (более 5 метров), то могут быть потери.
• Оптический. Задействован волоконно-оптический кабель (TOSLINK). Данный вариант выделяется работой лазерного луча, который не затухает даже на существенных расстояниях. Особую популярность получил разъем MiniTOSLINK, который очень часто встречается в различных ноутбуках. он совмещает в себе выходы на наушники и S/PDIF.

В какой технике можно встретить выход S/PDIF?

В начале данный выход можно было встретить в CD-плеерах и DVD-плеерах, в которые вставляются диски.

Однако со временем он стал задействоваться во многих аудио-устройствах. Выход есть в телевизорах, плеерах, звуковых картах для ПК, в автомобильных магнитолах, домашних кинотеатрах.

Особенности S/PDIF выхода в телевизоре

Выход S/PDIF на данном устройстве обязательно нужен для того, чтобы выводить и передавать аудиосигнал в необходимом формате. Когда по ТВ идет передача с высоким качеством и поддерживается формат 5.1, то с оборудования происходит вывод звука в оптическом или цифровом формате. Современные модели телевизоров обычно оснащены коаксиальными или Toslink разъемами.

S/PDIF ресивер: что это и зачем нужен

Если нужно подключить DVD-плеер к ресиверу домашнего кинотеатра, то интерфейс S/PDIF станет отличным вариантом. Это позволит передавать цифровой объемный звук, который предварительно сжимается. При этом должны поддерживаться форматы DTS и Dolby Digital.

Как правильно выбрать S/PDIF кабель, что лучше коаксиальный или оптический

При покупке стоит обращать внимание на длину кабеля. Без использования соответствующего усилителя сигнала она должна составлять не более пяти метров. Кроме того, важно обратить внимание на то, какая лента поддерживается выбранным кабелем. Оптимальным диапазоном принято считать от 9 МГц до 11 Мгц. Чем выше цифры, тем лучше материал кабеля. Стоит отметить, что больше ценится продукция из боросиликатного стекла. Пластик считается более простым вариантом.

При любом типе подключения передача информации одинаковая. Большой разницы нет передавать по оптике или электрике. Однако последний вариант является более распространенным и доступным. Оптоволокно найти немного сложнее, особенно если искать у себя в запасах. Но есть приверженцы теории того, что оптическое подключение меньше страдает от помех. Поэтому его проще использовать, когда подключено много другой электроники. К его минусам можно отнести хрупкость при укладке. Такой кабель предпочтительнее скручивать широкой петлей. Если класть более резкими углами с поворотами, то стоит обратить внимание на коаксиальный кабель. Что касается дальности, то оба варианта идентичны. У них максимальная дистанция передачи представлена цифрами 10 метров. В плюсы оптики здесь можно отнести то, что от 5 метров лазерный луч не будет затухать в отличие от электрического сигнала.

Данный интерфейс работает с оптоволоконным разъемом TOSLINK или коаксиальным кабелем, имеющим разъемы RCA. Фактический сигнал у обоих вариантов одинаков. Но TOSLINK на коаксиальном кабеле отличается более высокой нестабильностью сигнала. С S/PDIF чаще всего связывают оптоволокно, так как он является более современным и востребованным.

Плюсы и минусы S/PDIF

Достоинства:

• Передает объемный звук в сжатом виде.
• Передача стереозвука без потерь в формате PCM.
• Spdif почти неподвластен воздействиям извне.
• Актуален, когда недоступно подключение оборудования с интерфейсами HDMI.

Недостатки:

• Ограниченная пропускная способность.
• Не способен передавать потоки DTS-HD Master Audio и Dolby TrueHD.

Есть ли будущее у S/PDIF выхода

Выход S/PDIF уступает некоторым современным способам передачи звука по небольшой передаче звука и расстоянии передачи данных. Он может использоваться в отдельных случаях, когда это необходимо или нет других вариантов. Чаще всего разъем задействован для совместимости с техникой прошлых поколений. Так, он будет актуален для подключения аналоговых акустических систем, различных видеомагнитофонов, а также DVD-проигрывателей и других устройств. При этом актуальность S/PDIF не проходит еще и по причине того, что по сравнению с HDMI eARC он намного дешевле. Если пользователь не приобретает дорогую акустику, то он не заметит минусов данного интерфейса.

Объяснение соединений SPDIF

ТЕХНИЧЕСКИЕ ПОДСКАЗКИ — ОБЪЯСНЕНИЕ ПОДКЛЮЧЕНИЙ SPDIF

S/PDIF (Sony/Phillips Digital Interface) — это потребительский стандарт аудиосоединения для передачи высококачественного цифрового звука. Он в основном используется для подключения систем домашнего кинотеатра (домашнего кинотеатра), Hi-Fi, игровых приставок, телевизионных приставок, компьютеров и других бытовых развлекательных устройств. S/PDIF может передавать два канала несжатого звука PCM или сжатого объемного звука 5.1/7.1, такого как звук Dolby Digital или DTS. Интерфейс S/PDIF и связанные с ним разъемы могут быть реализованы двумя разными способами: «оптическим и коаксиальным»

ОПТИЧЕСКИЙ

 В этой реализации используются оптоволоконные кабели, которые могут быть оснащены разъемами двух разных типов: TOSLINK  и Mini Optical. Преимуществами оптоволокна в качестве среды передачи являются невосприимчивость к электрическим радиочастотным помехам и контурам заземления, а при использовании качественной конструкции кабеля и материалов низкое затухание сигнала означает, что поддерживаются расстояния до 50 м (например, с кабелем Lindy Gold TOSLINK S/PDIF). ).

TOSLINK (сокращенно от Toshiba Link) — наиболее распространенный тип разъема. Обычно вы найдете его на многих крупных потребительских AV- и Hi-Fi продуктах, таких как усилители и телевизионные приставки.

Разъемы Mini-TOSLINK иногда называют MiniPlug или Mini Optical, но все они относятся к одному и тому же разъему.

Чтобы просмотреть ассортимент оптических кабелей Lindy S/PDIF, нажмите здесь.

Адаптеры

можно использовать для преобразования разъема TOSLINK в разъем Mini-TOSLINK. Мини-оптический разъем обычно используется на аудиоустройствах, таких как Google Chromecast Audio, и ноутбуках. Некоторые ноутбуки оснащены комбинированным аудиоразъемом Mini TOSLINK / 3,5 мм, поскольку эти разъемы физически очень похожи по размеру. Кабели Lindy Optical Audio (S/PDIF) идеально подходят для домашнего кинотеатра и аудиоустройств в профессиональных инсталляциях.

COAXIAL

Эта версия интерфейса S/PDIF требует использования разъемов RCA phono и коаксиального кабеля 75 Ом. Чтобы соответствовать спецификациям и рабочим стандартам S/PDIF, важно использовать кабель 75 Ом, а не «стандартные» фонокабели, которые физически выглядят одинаково. Не вдаваясь в подробности, это связано с тем, что важно, чтобы два устройства, подключенные кабелем, имели одинаковые импедансы, иначе интерфейс может работать неправильно, и вы можете столкнуться с пропаданием звука, дрожанием звука или вообще без звука. Коаксиальный кабель S/PDIF 75 Ом обычно можно отличить от других «аналоговых» кабелей Phono/RCA по оранжевой цветовой маркировке снаружи и/или внутри корпуса разъема.

ОПТИЧЕСКИЙ ИЛИ КОАКСИАЛЬНЫЙ – ЧТО ЛУЧШЕ?

Короткий ответ: ни то, ни другое не лучше. Это зависит от вашего приложения. Важно понимать, что SPDIF относится к интерфейсу, а не к фактическому кабельному соединению. Например, коаксиальный кабель RCA/Phono также можно использовать для подключения аналогового аудио и композитного видео. Точно так же оптический канал связи может использоваться не только для SPDIF, но и для других целей. Например, оптические кабели поддерживают оптический интерфейс ADAT Lightpipe, который может передавать 8 каналов цифрового звука с разрешением 24 бита при 48 кГц или 4 канала при 98 кГц, тогда как SPDIF ограничен двумя аудиоканалами.

С точки зрения конструкции оптические кабели обычно тоньше и, вероятно, имеют более хрупкую конструкцию, чем коаксиальные кабели, поэтому, если вам нужно портативное соединение или вы используете оборудование в суровых условиях, например на сцене, коаксиальный кабель может оказаться идти. И наоборот, в среде, где есть вероятность наличия источника электромагнитных помех или требуются более длинные кабели, предпочтительным выбором могут быть оптические кабели.

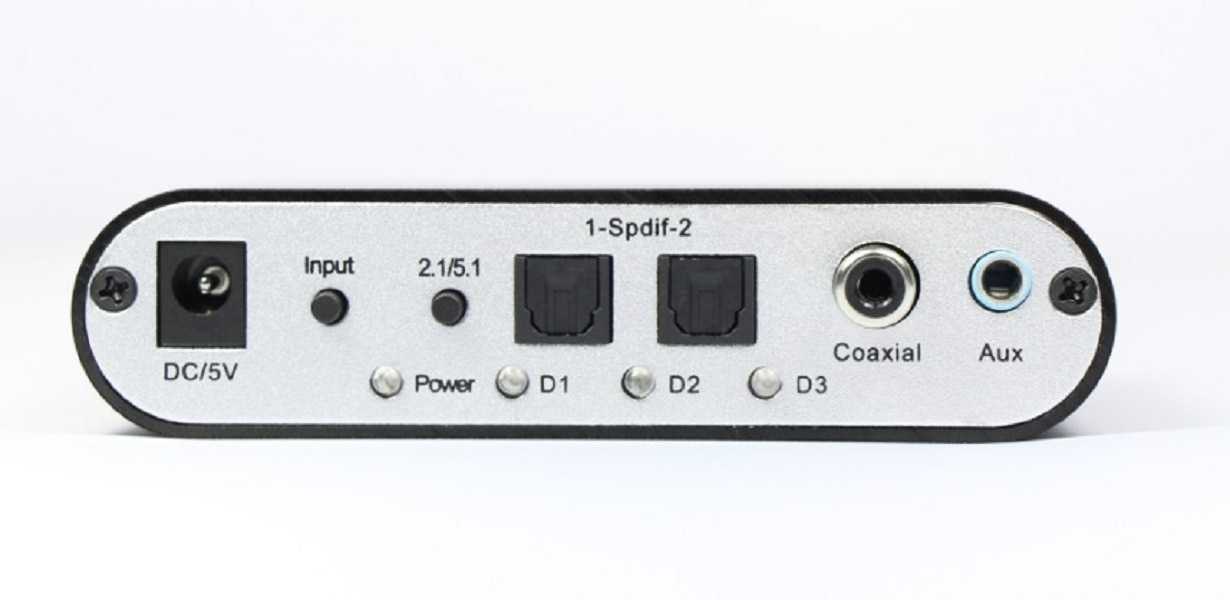

ЦИФРОВОЕ АНАЛОГОВОЕ ПРЕОБРАЗОВАНИЕ

Многие современные телевизоры оснащены оптическим портом, что позволяет пользователям передавать звук на специальную звуковую систему, такую ​​как звуковая панель или усилитель объемного звука. Оптический, поскольку он использует свет для отправки сигнала, вносит очень небольшую задержку звука, что означает, что он не влияет на просмотр и прослушивание.

Современные телевизоры из-за их тонкой конструкции часто не имеют аналоговых аудиовыходов, но сохраняют цифровые коаксиальные или оптические (S/PDIF) выходы. Нам часто задают вопрос, как использовать существующее аудиооборудование, такое как старый аналоговый усилитель и набор динамиков, с устройствами с новыми цифровыми соединениями. В этом случае пользователи могут использовать цифро-аналоговый преобразователь, широко известный как ЦАП.

Просто подключите оптический кабель к источнику цифрового звука, например к телевизору, а затем подключите его к ЦАП, который затем преобразует цифровой сигнал в аналоговый, что позволит подключить ваше устаревшее оборудование.

Например, Lindy DAC Pro

АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ

Вы также можете обнаружить, что у вас есть источник звука, который имеет только аналоговый выход, такой как проигрыватель или медиаплеер. Если у вас есть более современный усилитель или звуковая панель, в которой используется оптический сигнал, вы все равно можете использовать эти устройства вместе, преобразовав старый аналоговый сигнал в более новый цифровой оптический или коаксиальный.

Например, аналого-цифровой преобразователь Lindy Stereo в S/PDIF принимает левый и правый вход Phono и преобразует аудиосигнал в коаксиальный или оптический цифровые сигналы S/PDIF.

ОПТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ

Если у вас есть более одного оптического сигнала, который вы хотите отправить на усилитель или акустическую систему, но не хотите отсоединять и снова подключать кабели каждый раз при смене устройства, вы можете использовать переключатель . Доступны различные типы оптических переключателей Lindy. Они позволяют пользователям подключать одно или несколько устройств ввода, таких как Xbox, телевизор или компьютер, а затем выбирать, какое устройство (вход) вы хотите использовать. Это отправляется на выход вашего усилителя, динамика и т. д.

См. ассортимент S/PDIF-переключателей Lindy здесь

ОПТИЧЕСКИЙ РАЗДЕЛИТЕЛЬ

Противоположностью переключателя является разветвитель. Это позволяет пользователям подключать один источник звука и одновременно отправлять этот звук на несколько звуковых систем. Например, у вас может быть медиаплеер, и вы хотите отправить звук на акустические системы в нескольких комнатах, в этом случае вы можете использовать оптический сплиттер.

См. линейку разветвителей S/PDIF Lindy здесь

Что нужно знать о подключении SPDIF в 2022 году

SPDIF, также обозначаемый как S/PDIF, означает цифровой интерфейс Sony/Phillips и представляет собой интерфейс для передачи цифрового звука. В этом руководстве мы объясним все, что вам нужно знать об этом интерфейсе и соединении SPDIF, в том числе, когда и как его использовать.

Цифровой звук означает, что звуковой сигнал передается в виде последовательности нулей и единиц, а не в аналоговом формате. Это делает звук более точным, поскольку к аудиосигналу не добавляется шум. Поэтому всегда лучше передавать звук в цифровом формате.

В настоящее время существует два интерфейса потребительского уровня для передачи звука в цифровом формате: SPDIF и HDMI (мультимедийный интерфейс высокой четкости). SPDIF передает только аудио, но HMDI также передает цифровой видеосигнал.

Если HDMI является более «полным» интерфейсом, почему следует использовать соединение SPDIF? Это связано с тем, что не все аудио/видео оборудование имеет выход HDMI. Например, CD-плеер профессионального уровня или дека MiniDisc будут иметь доступный выход SPDIF, но не HDMI, поскольку это оборудование не воспроизводит видео, а только аудио.

Кроме того, в определенных ситуациях (о которых мы поговорим на следующей странице) вам потребуется передавать видео через интерфейс HDMI, а аудио через соединение SPDIF. Кроме того, кабели и разъемы SPDIF очень тонкие, а кабели и разъемы HDMI громоздкие, поскольку внутри них больше проводов.

Давайте поговорим о том, когда следует использовать соединение SPDIF.
[nextpage title=»Когда использовать SPDIF»]

Как уже говорилось, вы должны использовать цифровое аудио соединение, когда это возможно, так как оно обеспечит наилучшее качество звука. Вопрос в том, когда вы должны использовать HDMI и когда вы должны использовать SPDIF.

Как мы упоминали ранее, если вы подключаете два аудиооборудования, скорее всего, вам придется использовать SPDIF, поскольку, вероятно, источник звука не будет иметь разъема HDMI. Например, при подключении профессионального проигрывателя компакт-дисков или деки MiniDisc к усилителю («ресиверу») или профессиональному микшеру, поддерживающему SPDIF. Если одно или оба устройства не имеют разъема SPDIF, цифровое аудиосоединение будет невозможно, и вам придется подключать их с помощью обычного аналогового соединения через пару кабелей RCA.

Кроме того, как мы обсудим позже, существует два типа разъемов SPDIF потребительского уровня: коаксиальные (RCA) и оптические (Toslink). Очевидно, что два устройства, которые вы пытаетесь соединить, должны использовать один и тот же тип разъема. Если у вас есть профессиональный проигрыватель компакт-дисков, который имеет только коаксиальный выход SPDIF, а ваш аудиоресивер имеет только оптический вход SPDIF, вы не сможете соединить их с помощью SPDIF.

[amazon box = «B0184PIVDU» шаблон = «таблица»]

То же самое, если ваше оборудование имеет выходы HDMI и SPDIF, но вы хотите подключить только аудио, а не видео. Например, вы хотите подключить ПК к домашнему кинотеатру, чтобы слушать музыку или играть в игры, но не хотите, чтобы изображение отправлялось на телевизор. В этом случае вы, скорее всего, будете использовать соединение SPDIF.

Если вы хотите подключить оборудование, которое также воспроизводит видео (DVD-плеер, Blu-Ray-плеер, игровая приставка, компьютер, телевизионная приставка — декодер кабельного/спутникового ТВ и т. д.), то у вас будет изучить ситуацию, потому что у вас будет несколько разных вариантов.
Предположим, вы пытаетесь подключить оборудование к системе домашнего кинотеатра, что является наиболее распространенной ситуацией.

В вашем домашнем кинотеатре есть два основных компонента: телевизор и аудиоресивер (усилитель). По понятным причинам вы хотите, чтобы видеосигнал шел на телевизор, а аудиосигнал — на аудиоприемник.

Если у вас есть только телевизор (т. е. у вас нет ресивера для домашнего кинотеатра с кучей динамиков вокруг), лучшим соединением будет HDMI, если он поддерживается вашим телевизором и оборудованием, которое вы хотите подключить к ТВ, конечно. Просто подключите один конец кабеля HDMI к устройству, которое вы хотите подключить к телевизору, а другой конец — к свободному входу HDMI на телевизоре. Таким образом, у вас будет и цифровое аудио, и видео, лучший из возможных сценариев. Мы иллюстрируем этот сценарий на рисунке 1.9.0005

Рисунок 1: Подключение аудио/видеоисточника к телевизору с помощью HDMI

В этом случае, если у вас более одного аудио/видеоисточника, вам придется подключать каждый из них к разным входам HDMI на ТВ. Предположим, ваш телевизор имеет три отдельных входа HDMI. Вы сможете подключить кабельное/спутниковое телевидение к одному входу, проигрыватель Blu-Ray к другому входу и игровую приставку к третьему входу.

Если вы хотите подключить четвертый источник аудио/видео (например, компьютер) в этом случае вам нужно будет отключить одно из других устройств, так как ваш телевизор имеет только три входа HDMI.
Если ваш источник аудио/видео или телевизор не имеет разъема HDMI, вам потребуется два комплекта кабелей, один для подключения видео к телевизору с использованием наилучшего доступного видеосоединения (более подробную информацию см. в нашем руководстве по видеоразъемам). обсуждение) и кабель SPDIF, соединяющий источник аудио/видео с аудиоприемником (или с телевизором, если у вас нет аудиоприемника). См. рис. 2.

Рис. 2: Подключение источника аудио/видео без использования HDMI

[на следующей странице title=»Когда использовать SPDIF (продолжение)»]

Большинство ресиверов для домашнего кинотеатра имеют встроенный видеомикшер. Это позволяет подключать все имеющиеся у вас дома источники аудио и видео (кабельный/спутниковый приемник, проигрыватель Blu-Ray, проигрыватель DVD, игровая приставка, компьютер и т. д.) к аудиоресиверу, а переключаться с одного источника на другой простым нажатием одной кнопки или поворотом ручки. Таким образом, вместо того, чтобы подключать все кабели к телевизору, все они подключаются к ресиверу вашего домашнего кинотеатра, что делает необходимым наличие только одного кабеля HDMI, передающего видео от ресивера к телевизору.

Некоторые ресиверы для домашнего кинотеатра могут извлекать цифровой звук из разъемов HDMI со всех ваших аудио/видеоисточников. Таким образом, вам нужно использовать только кабели HDMI. См. рис. 3, чтобы понять этот сценарий.

Рисунок 3: Аудиоресивер со встроенным видеокоммутатором и возможностью извлечения цифрового звука

Если ваш ресивер домашнего кинотеатра не может извлекать звук из разъемов HDMI, вам потребуется использовать кабели SPDIF для передачи цифровое аудио. Есть две возможные конфигурации для этого сценария. Самый распространенный вариант показан на рис. 4. Вместо одного кабеля от каждого источника аудио/видео теперь у нас будет два: кабель HDMI, по которому передается видеосигнал, и кабель SPDIF, по которому передается аудиосигнал.

В случае компьютеров, если вы хотите подключить только аудио, но не видео, вы можете использовать соединение, показанное на рисунке 4, без использования показанного соединения HDMI.

Вторую возможность следует использовать, если ваш аудиоприемник не имеет видеомикшера. В этом случае все ваши аудио/видеоисточники подключены непосредственно к телевизору, и если ваш телевизор может извлекать звук из своих входов HDMI и направлять его на выход SPDIF, вы будете использовать этот выход SPDIF для подключения телевизора к аудио ресивер. Оборудование, которое только генерирует звук (например, проигрыватели компакт-дисков, деки для мини-дисков и т. д.), должно быть подключено непосредственно к аудиоресиверу. В этом случае выбор используемого оборудования будет производиться на телевизоре, а не на аудиоресивере.

Существует два типа соединений SPDIF потребительского уровня: коаксиальные и оптические. В коаксиальном соединении используется монофонический разъем RCA, обычно окрашенный в оранжевый цвет, чтобы его было легче отличить от видеосоединений, в которых используется аналогичный разъем. Оптическое соединение использует квадратный разъем под названием Toslink (Toshiba Link). Некоторое оборудование имеет оба разъема; у некоторых есть только один из них. Давайте посмотрим на некоторые примеры.

На рис. 6 показана задняя панель профессионального проигрывателя компакт-дисков (Pioneer CDJ-100S) с коаксиальным выходом SPDIF. Обратите внимание, что у него есть переключатель для включения этого выхода. Другие разъемы — это аналоговые аудиовыходы и разъем для дополнительного пульта дистанционного управления.

Рисунок 6: Пример коаксиального выхода SPDIF

На рисунке 7 мы видим заднюю часть DVD-плеера, который имеет как оптический, так и коаксиальный выходы SPDIF.

Рисунок 7: Пример оптического и коаксиального выходов SPDIF

На рисунке 8 показана задняя часть игровой консоли, которая имеет оптический выход SPDIF, а также выход HDMI.

Рисунок 8: Пример оптического выхода SPDIF

На рисунке 9 показана задняя часть аудиоприемника с оптическим входом SPDIF и коаксиальным входом SPDIF. Посмотрите, как на этом конкретном ресивере оптический вход SPDIF помечен как «Video 2 In», а коаксиальный вход SPDIF помечен как «DVD In». Это важная информация, потому что это имена, которые оборудование использует для этих входов.

Коаксиальный кабель SPDIF представляет собой простой монофонический кабель RCA. См. рис. 10. Оптический кабель SPDIF представляет собой оптоволоконный кабель. Существует два типа оптических разъемов. Наиболее распространенным является квадратный разъем (см. рис. 11), но также доступен оптический разъем 3,5 мм (см. разъем справа на рис. 12). Этот разъем 3,5 мм имеет тот же размер, что и штекер наушников 3,5 мм, и обычно используется на портативных компьютерах. Также есть адаптеры для преобразования обычного квадратного разъема в разъем 3,5 мм.

[amazon box = «B0184PIVFI, B075MB19LM», шаблон = «таблица»]

Рисунок 10: Коаксиальный кабель SPDIF

Рисунок 11: Оптический кабель SPDIF

Наличие готовых к использованию разъемов SPDIF зависит от модели материнской платы или ноутбука. Глядя на заднюю панель вашего компьютера, вы можете легко увидеть, есть ли у него оптические и/или коаксиальные разъемы SPDIF. Материнская плата, показанная на рис. 13, оснащена оптическим разъемом SPDIF, а материнская плата, показанная на рис. 14, оснащена как оптическим, так и коаксиальным разъемами SPDIF.

На ноутбуках наличие выхода SPDIF обнаружить сложнее, поскольку он обычно совмещен с разъемом для наушников, поддерживая оптический разъем 3,5 мм (см. предыдущую страницу). Поэтому большинство пользователей думают, что у них на ноутбуках нет выхода SPDIF, а эта функция может быть доступна. Вы должны осмотреть гнездо для наушников, чтобы убедиться, что рядом с ним написано слово «SPDIF», как в случае с ноутбуком, изображенным на рис. иметь выход SPDIF. Вам нужно будет проверить страницу спецификаций продукта, чтобы увидеть, указан ли SPDIF. Если это так, то разъем для наушников также является выходом SPDIF.

Есть и другие приемы для обнаружения поддержки SPDIF. Вы можете попробовать использовать свой компьютер в темноте и воспроизвести на нем песню, чтобы увидеть красный свет, выходящий из разъема для наушников, указывающий, что внутри есть интерфейс SPDIF. (Не смотрите прямо на источник света, это может повредить глаза.) Еще одна хитрость заключается в том, чтобы увидеть цвет гнезда. Если он просто зеленый, вероятно, разъем не имеет функции SPDIF, но если он черный, как разъем, показанный на рис. 15, возможно, имеет. К сожалению, не все производители следуют этой схеме.

[nextpage title=»Добавление выходов SPDIF на ваш компьютер»]

Почти все материнские платы имеют интерфейс SPDIF, даже если на материнской плате не припаяны разъемы SPDIF. Если вы хотите добавить разъемы SPDIF на свой компьютер, вы должны найти разъем на материнской плате с выходом SPDIF. Этот заголовок можно найти под разными именами, такими как «JSP1» (см. рис. 16), «SPDIF_OUT» (см. рис. 17), «SPDIFO», «SPDIF_O», «HDMI_SPDIF» и т. д. Руководство по продукту может помочь вам. .

Вам нужно будет купить адаптер и установить его в разъем SPDIF, имеющийся на вашей материнской плате.

Часто задаваемые вопросы

Что лучше: HDMI или SPDIF?

Самое большое отличие заключается в том, что HDMI может передавать звук с более высоким разрешением, включая форматы Blu-ray: Dolby TrueHD и DTS HD Master Audio. С точки зрения простоты, HDMI также передает видеосигналы. Так что, если вам нужен только один кабель между двумя устройствами, HDMI — ваш выбор. В целом, HDMI гораздо более эффективен, чем любое соединение SPDIF, поэтому просто используйте его, если у вас есть такая возможность. Без сомнения, в современном мире вы легко можете найти телевизоры и другие подобные устройства с одним или даже несколькими разъемами HDMI для загрузки.

Можно ли преобразовать SPDIF в оптический?

Да, но для этого вам потребуются специальные разъемы. Вы можете найти более сложные ответы на этот вопрос, посетив эту ветку форума.

Что такое звук PCM?

Импульсно-кодовая модуляция (ИКМ) и технология Dolby Digital относятся к различным типам цифровых аудиозаписей. PCM — это традиционный метод преобразования аналогового звука в цифровой. Звук PCM, записанный на DVD, представляет собой двухканальную цифровую стереофоническую звуковую дорожку. Технология Dolby Digital, которая первоначально называлась AC3, была разработана специально для многоканальных приложений, включая звук фильмов и цифровой объемный звук в домашних условиях.
