Что такое электрическая проводка: Электрическая проводка в доме или квартире. Виды электрической проводки

Электрическая проводка в доме или квартире. Виды электрической проводки

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

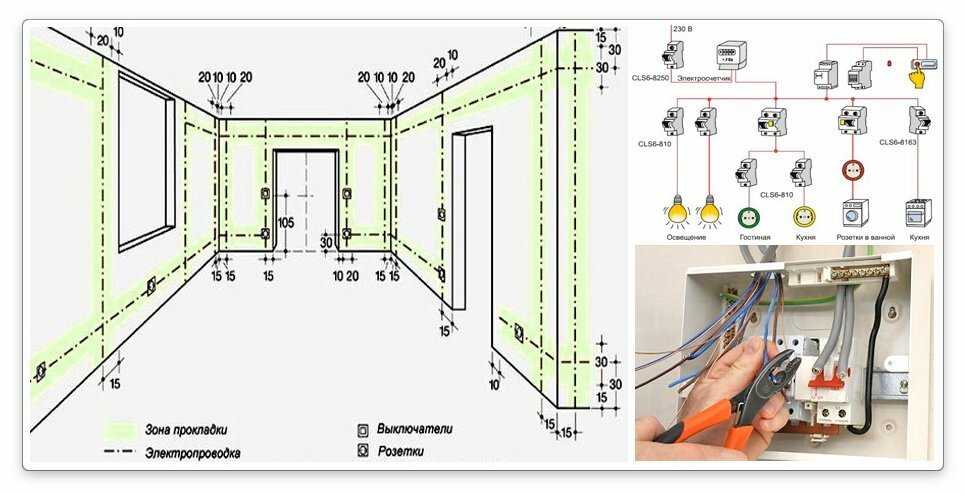

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода.  В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Электропроводка | это… Что такое Электропроводка?

ТолкованиеПеревод

Электропроводка

11. 6. Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями и защитными конструкциями

Источник: ТСН 23-306-99: Теплозащита и энергопотребление жилых и общественных зданий. Сахалинская область

3.3.98 электропроводка : Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри конструктивных строительных элементов зданий и сооружений.

[ title=»Правила технической эксплуатации электроустановок потребителей»] [3]

Источник: СТО Газпром 2-2.3-141-2007: Энергохозяйство ОАО «Газпром». Термины и определения

Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри строительных конструктивных элементов зданий и сооружений

Источник: Правила эксплуатации электроустановок потребителей

Электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, проложенных по поверхности или внутри строительных конструктивных элементов зданий и сооружений

Источник: snip-id-2786: Правила эксплуатации электроустановок потребителей

86 электропроводка

Совокупность проводов и кабелей с относящимися к ним креплениями, установочными и защитными деталями, приложенная по поверхности или внутри строительных конструктивных элементов зданий и сооружений

^* Здесь и далее в определение МЭК внесено редакционное изменение.

^** Здесь и далее научно-техническое содержание определения отличается от определения МЭК (см. приложение).

Источник: ГОСТ 24291-90: Электрическая часть электростанции и электрической сети. Термины и определения оригинал документа

Смотри также родственные термины:

6.4.1. ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Электропроводка СА

п. 6.1.8

—

Определения термина из разных документов: ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации внутренняя

6.4.5

Определения термина из разных документов: Электропроводка систем автоматизации внутренняя

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации наружная

6.4.4

Определения термина из разных документов: Электропроводка систем автоматизации наружная

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации открытая

6.4.2

Определения термина из разных документов: Электропроводка систем автоматизации открытая

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Электропроводка систем автоматизации скрытая

6.4.3

Определения термина из разных документов: Электропроводка систем автоматизации скрытая

Источник: РМ 4-239-91: Системы автоматизации. Словарь-справочник по терминам. Пособие к СНиП 3.05.07-85

Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.

Игры ⚽ Поможем написать реферат

Синонимы:

проводка, электролиния

• электроприемники третьей категории
• ЭЛЕКТРОПРОВОДКА СИСТЕМ АВТОМАТИЗАЦИИ

Полезное

Все о типах, размерах и установке электропроводки

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 23.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Марго Кавин

Большая часть того, что вам нужно знать для ремонта и реконструкции электрооборудования, включает в себя то, как его идентифицировать, как купить и как установить с правильными соединениями. Если вы планируете какой-либо электрический проект, лучше всего начать с изучения основ электромонтажных материалов и монтажа. Понимание основной терминологии проводки и определение наиболее распространенных типов проводов и кабелей поможет при исследовании проблем с проводкой и при выборе проводки для новых проектов установки и реконструкции.

Вот все основные элементы, которые вам нужно знать об электропроводке.

• 01
  от 09

  Ель / Марго Кавин

  Правильный размер провода имеет решающее значение для любой электрической проводки. Размер провода указывает диаметр металлической жилы провода и основан на системе American Wire Gauge (AWG). Калибр провода относится к пропускной способности провода или к тому, какую силу тока провод может безопасно выдержать. Выбирая правильный провод, вы должны учитывать сечение провода, пропускную способность провода и то, для чего будет использоваться провод.

  Провода, не соответствующие силе тока цепей, которые они обслуживают, могут создать значительный риск короткого замыкания и возгорания.

  Смотреть сейчас: Как подобрать размер провода к силе тока цепи

• 02
  от 09

  Ель / Марго Кавин

  Большая часть внутренней проводки выполняется с помощью неметаллического или NM кабеля, также известного под популярной торговой маркой Romex. Кабель НМ состоит из трех и более проводов, обернутых в гибкую пластиковую оболочку или оболочку. Он используется для большинства внутренних цепей, например, для розеток, выключателей, светильников и бытовой техники. Изучите основы кабеля NM, чтобы выбрать правильный тип для вашего следующего электрического проекта.

• 03
  от 09

  Ель / Марго Кавин

  Цветовая маркировка используется как на внешней оболочке пучков электрических кабелей, так и на отдельных токопроводящих жилах внутри кабелей или внутри кабелепровода. Понимание этого цветового кодирования может помочь вам определить, для чего используется проводка, и поможет поддерживать согласованность в электрической системе.

  Цвет кабеля зависит от размера проводов внутри кабеля и номинальной силы тока кабеля. Например, NM-кабель с белой оболочкой используется для 15-амперных цепей, а желтый NM-кабель рассчитан на 20-амперные цепи.

  Окраска отдельных токопроводящих проводов обычно указывает не на размер или рейтинг, а скорее на стандартное или предпочтительное использование провода. Например, черный и красный провода обычно используются для токоведущих или «горячих» соединений, а белые провода обычно являются заземленными «нейтральными» проводниками. Для заземляющих проводов используются провода с зеленой изоляцией и неизолированные медные провода.

• 04
  от 09

  Ель / Марго Кавин

  Электрические провода и кабели имеют маркировку, отштампованную или напечатанную на их изоляции или внешней оболочке. Эти маркировки предоставляют важную информацию о проводке и изоляции, включая размер и материал провода, тип изоляции, количество содержащихся проводов (внутри кабеля) и любые специальные номиналы или характеристики провода.

  Хотя цвет провода или кабеля поможет вам сузить выбор в магазине, чтение и понимание этикеток на проводах — лучший способ убедиться, что вы получите материал с надлежащей оценкой для своего проекта.

• 05
  от 09

  Ель / Марго Кавин

  Стандартный электрический кабель предназначен для прокладки внутри помещений, где он остается сухим и защищен стенами, потолком или конструкциями пола. Для наружных проектов или при прокладке проводки под землей необходимо использовать кабель для прямой прокладки, который можно прокладывать под землей с кабелепроводом или без него (в зависимости от местных строительных норм и правил). В кабеле для прямого захоронения отдельные проводники залиты твердым винилом, чтобы полностью защитить их от влаги.

• 06
  от 09

  Ель / Марго Кавин

  Зачистка электрического провода включает удаление пластиковой изоляции вокруг металлического сердечника провода. Важно делать это аккуратно, чтобы не повредить металл. Процедура проста, но требует специального инструмента для зачистки проводов и понимания того, как им пользоваться. Это критически важный навык и инструмент для домашних мастеров в любом проекте электропроводки.

• 07
  от 09

  Ель / Марго Кавин

  При прокладке отдельных электрических проводов внутри кабелепровода существует ограничение на допустимое количество проводов. Максимально допустимое число известно как «емкость заполнения», и это зависит от нескольких факторов, включая размер канала, сечение проводов и материал канала. Металлические (EMT), пластиковые (ПВХ) и гибкие кабелепроводы имеют разную заполняющую способность, даже если они номинально имеют одинаковый размер.

• 08
  от 09

  Ель / Марго Кавин

  Электрический щит или сервисный щит — это точка распределения электроэнергии в домашней электросистеме. Именно здесь все отдельные цепи дома получают питание и где они защищены выключателями или предохранителями. Подключение электрического щита — это работа для лицензированного электрика, но домашние мастера должны иметь общее представление о том, как работает щит, и о важной роли, которую выключатели играют в любой системе.

• 09от 09

  БэнксФото / Getty Images

  Электрический выключатель предоставляет средство для отключения питания электрической системы дома вне помещения. Обычно он устанавливается под электросчетчиком, либо на стене дома, либо на опоре электроснабжения коммунальной компании. Это сервисный выключатель. Не во всех домах есть специальный разъединитель. Они обычно используются, когда сервисная панель (которая также служит основным разъединителем) находится в помещении и поэтому недоступна для аварийно-спасательных служб или работников коммунальных служб. Как и электрические сервисные панели, разъединитель должен быть установлен лицензированным электриком.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Контроль тока в электрических цепях . Фонд СК-12.

Типы систем электропроводки и методы электропроводки

Содержание

Что такое электропроводка?

Электрическая проводка — это процесс подключения кабелей и проводов к соответствующим устройствам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д., к главному распределительному щиту — это особая конструкция к опоре электросети для непрерывного энергоснабжения.

Методы систем электропроводки с подключением

Электропроводка (процесс подключения различных аксессуаров для распределения электроэнергии от счетчика поставщика к бытовым приборам, таким как лампы, вентиляторы и другие бытовые приборы, известен как электропроводка) может сделать с помощью двух методов, которые

• Система соединительных коробок или тройниковая система
• Петля – в системе

Они обсуждаются следующим образом:

Соединительная коробка, или тройник, или соединительная система

В этом методе электропроводки соединения с приборами выполняются через соединения. Эти соединения выполняются в соединительных коробках с помощью подходящих соединителей или вырезов для соединений. Этот метод проводки не потребляет слишком много кабеля.

Вы можете подумать, что поскольку этот метод подключения не требует слишком большого количества кабеля, он дешевле. Это конечно так, но деньги, которые вы сэкономили на покупке кабелей, пойдут на покупку соединительных коробок, таким образом, уравнение уравновешивается. Этот метод подходит для временных установок и является дешевым.

Петля или петлевая система

Этот метод проводки используется повсеместно. Лампы и другие приборы подключаются параллельно, чтобы можно было управлять каждым из приборов индивидуально. Когда требуется подключение к свету или выключателю, проводник питания замыкается в петлю, подведя его непосредственно к клемме, а затем снова проведя его вперед к следующей точке питания.

Выключатели и источники света перемещаются по цепи в виде серии петель от одной точки к другой, пока не будет достигнута последняя точка цепи. Фазные или линейные проводники замыкаются либо в распределительном щите, либо в коробке, а нейтрали замыкаются либо в распределительном щите, либо от света или вентилятора. Линия или фаза никогда не должны зацикливаться от света или вентилятора.

Преимущества петлевого метода подключения

• Не требует соединительных коробок и экономит деньги
• В контуре – в системах ни один стык не скрыт под полом или в подкровельном пространстве.
• Обнаружение неисправности упрощается, поскольку точки расположены только на розетках, чтобы к ним был доступ.

Недостатки контурного подключения

• Требуемая длина провода или кабелей больше, поэтому падение напряжения и потери в меди больше
• Зацикливание – в выключателях и патронах для ламп, как правило, затруднено.

Похожие сообщения:

• Типы диодов и их применение
• Различные типы реле, их конструкция, работа и применение

Различные типы систем электропроводки

Обычно используются следующие типы внутренней электропроводки:

• Кабельные скобы
• Деревянный кожух и проводка крышки
• Провода в оболочке CTS или TRS или ПВХ
• Провода в свинцовой или металлической оболочке
• Кабелепровод

Существуют дополнительные типы проводки кабелепровода в соответствии с монтажом труб (где для соединения и монтажа проводки используются стальные и ПВХ трубы).

• Поверхностный или открытый Тип кабелепровода
• Утопленный, скрытый или подземный кабелепровод

Кабельная скоба

Эта система электропроводки состоит из обычных проводов с ВИР или ПВХ изоляцией (иногда, в оболочке и атмосферостойкого кабеля), плетеных и компаундированных, удерживаемых на стенах или потолках с помощью фарфоровых скоб, пластиковых или деревянных.

Система электропроводки с шипами является временной системой электропроводки, поэтому она не подходит для жилых помещений. В настоящее время использование системы проводки с шипами закончилось.

Преимущества проводки с шипами:

• Простая и дешевая система проводки
• Наиболее подходит для временного использования, например, в строящемся здании или армейском кемпинге
• Поскольку кабели и провода системы электропроводки с шипами находятся на открытом воздухе, поэтому неисправности в кабелях можно увидеть и легко устранить.
• Монтаж системы проводки с шипами прост и удобен.
• В этой системе проводки можно легко выполнить настройку, например. изменение и дополнение.
• Осмотр прост и удобен.

Недостатки проводки с шипами:

• Внешний вид не очень.
• Проводка с зажимом не может использоваться для постоянного использования, потому что через некоторое время использования может произойти провисание.
• В этой системе электропроводки кабели и проводка находятся на открытом воздухе, поэтому масло, пар, влажность, дым, дождь, химическое и кислотное воздействие могут повредить кабели и провода.
• это не долговечная система проводов из-за погодных условий, риска возгорания и износа.
• можно использовать только на 250/440 вольт при низкой температуре.
• Всегда существует риск возгорания и поражения электрическим током.
• нельзя использовать в важных и секретных местах и ​​местах.
• Это не долговечная, надежная и устойчивая система электропроводки.

Похожие сообщения:

• Различные типы датчиков с приложениями
• Типы солнечных панелей и какая из них лучше?

Проводка с кожухом и крышкой

Система проводки с кожухом и крышкой была известной системой проводки в прошлом, но в наши дни она считается устаревшей из-за системы проводки с кабелепроводом и оболочкой. Кабели, используемые в этом виде проводки, были либо ВИР, либо ПВХ, либо любыми другими утвержденными изолированными кабелями.

Кабели проложены через деревянные кожухи. Кожух представляет собой деревянную планку с параллельными продольными канавками, предназначенными для размещения кабелей ВИР. Канавки были сделаны для разделения противоположной полярности. колпачок (также из дерева), используемый для покрытия проводов и кабелей, установленных и закрепленных в кожухе.

Преимущества проводки с кожухом:

• Это дешевая система проводки по сравнению с системами проводки в оболочке и кабелепроводе.
• Это прочная и долговечная система электропроводки.
• В этой системе проводки можно легко выполнить настройку.
• Если Фаза и Нулевой провод установлены в отдельные гнезда, то ремонт несложный.
• Длительное пребывание в полевых условиях благодаря прочной изоляции крышки и кожуха.
• Защищен от масла, пара, дыма и дождя.
• Отсутствие риска поражения электрическим током благодаря закрытым проводам и кабелям в корпусе и колпачке.

Недостатки Проводка крышки корпуса:

• Существует высокий риск пожара в системе проводки корпуса и крышки.
• Не подходит для кислотных, щелочных и влажных условий
• Дорогостоящий ремонт, требуется больше материалов.
• Материал, который сложно найти в современном
• Белые муравьи могут повредить корпус и покрытие из дерева.

Похожие сообщения:

• Типы электрических проводов и кабелей
• Типы электрических чертежей и диаграмм

Реечная проводка (CTS или TRS)

Одножильные, двухжильные или трехжильные кабели TRS круглой овальной формы используются в этом виде проводки. В большинстве случаев предпочтение отдается одножильным кабелям. Кабели TRS химически стойкие, водонепроницаемые, паронепроницаемые, но немного подвержены влиянию смазочного масла. Кабели TRS прокладываются по хорошо выдержанным и прямым рейкам из тикового дерева толщиной не менее 10 мм.

Тросы удерживаются на деревянной рейке с помощью латунных хомутов (пряжек), уже закрепленных на рейке латунными штифтами и расположенных на расстоянии 10 см для горизонтальных прокладок и 15 см для вертикальных прогонов.

Преимущества реечной электропроводки

• Простая и легкая установка электропроводки
• дешевле по сравнению с другими системами электропроводки
• Парафраз хороший и красивый
• Простой ремонт
• прочный и долговечный
• В этой системе проводки можно легко выполнить настройку.
• меньше вероятность утечки тока в системе электропроводки

Disad преимущества Batten Wiring

• Не допускается установка во влажных, химических воздействиях, на открытых площадках и вне помещений.
• Высокий риск пожаров
• Не защищен от внешнего износа и атмосферных воздействий (поскольку провода открыты для тепла, пыли, пара и дыма.
• Толстые провода нельзя использовать в системе электропроводки.
• Подходит только ниже 250 В.
• Нужно больше кабелей и проводов.

Проводка со свинцовой оболочкой

В этом типе проводки используются жилы, изолированные ВИР и покрытые внешней оболочкой из свинцово-алюминиевого сплава, содержащего около 95% свинца. Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.

Все свинцовое покрытие выполнено электрически непрерывным и соединено с землей в точке входа для защиты от электролитического действия вследствие утечки тока и для обеспечения безопасности в случае, если оболочка окажется под напряжением. Кабели проложены по деревянной рейке и закреплены с помощью соединительных зажимов так же, как и в проводке TRS.

Связанный пост:

Какая лампочка светится ярче при последовательном и параллельном подключении и почему?

Кабелепровод

Существует два дополнительных типа кабелепровода в зависимости от установки трубы

• Поверхностный кабелепровод
• Скрытый кабелепровод

Поверхностная проводка кабелепровода

Если кабелепроводы проложены на крыше или стене, они называются поверхностными кабелепроводами. при этом способе разводки на поверхности стены делают отверстия на равных расстояниях, после чего устанавливают трубу с помощью дюбелей.

Скрытая проводка кабелепроводов

Если кабелепроводы спрятаны в стенных пазах с помощью штукатурки, это называется скрытой проводкой кабелепроводов. Другими словами, система электропроводки внутри стены, крыши или пола с помощью пластиковых или металлических труб называется скрытой проводкой. Незаметно, это самая популярная, красивая, прочная и распространенная система электропроводки в настоящее время.

В кабелепроводе стальные трубы, известные как кабелепроводы, устанавливаются на поверхности стен с помощью крюков для труб (поверхностный кабелепровод) или заглубляются в стены под штукатурку, а кабели ВИР или ПВХ впоследствии протягиваются с помощью провода GI размера, если около 18SWG.

В системе электропроводки кабелепровода кабелепроводы должны быть электрически непрерывными и соединены с землей в некоторых подходящих точках в случае стального кабелепровода. Электропроводка – это профессиональный способ электромонтажа здания. Чаще всего для внутренней электропроводки используются трубы из ПВХ.

Канал защищает кабели от повреждения грызунами (когда грызуны кусают кабели, это вызывает короткое замыкание), поэтому автоматические выключатели на месте, но эй! Профилактика лучше лечения. Свинцовые трубы используются на заводах или в зданиях, подверженных пожару. Магистраль больше похожа на наземную проводку. Тоже набирает популярность.

Это делается путем привинчивания магистральной трубы из ПВХ к стене с последующим пропусканием кабелей через трубу. Кабели в кабелепроводе не должны быть слишком тугими. Необходимо учитывать пространственный фактор.

Типы кабелепроводов

Следующие кабелепроводы используются в системах кабелепроводов (как скрытых, так и поверхностных кабелепроводов), которые показаны на рисунке выше.

• Металлический кабелепровод
• Неметаллический кабелепровод

Металлический кабелепровод:

Металлические кабелепроводы изготавливаются из стали, которая очень прочная, но и дорогая.

Существует два типа металлических кабелепроводов.

• Кабелепровод класса A: кабелепровод малого сечения (трубопровод из тонколистовой стали)
• Кабелепровод класса B: кабелепровод большого сечения (толстый стальной кабелепровод)

Неметаллический кабелепровод:

В настоящее время в качестве неметаллического кабелепровода используется твердый ПВХ-трубопровод, который является гибким и легко гнется.

Размер кабелепровода:

Обычные кабелепроводы доступны в различных размерах: 13, 16,2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и 2 дюйма в диаметре.

Преимущества систем электропроводки

• Это самая безопасная система электропроводки (скрытый отжим кабелепровода)
• Внешний вид очень красивый (в случае скрытой проводки)
• Отсутствие риска механического износа и возгорания в случае металлических труб.
• Можно легко настроить в соответствии с будущими потребностями.
• Простой ремонт и техническое обслуживание.
• Нет риска повреждения изоляции кабелей.
• безопасен от коррозии (в случае трубы из ПВХ) и пожаробезопасен.
• Может использоваться даже во влажных, химических и задымленных помещениях.
• Отсутствие риска поражения электрическим током (при правильном заземлении и заземлении металлических труб).
• Надежная и популярная система электропроводки.
• устойчивая и долговечная система электропроводки.

Недостатки кабельных систем

• Это дорогая система электропроводки (из-за ПВХ и металлических труб, дополнительного заземления для металлических труб Тройники и колена и т. д.
• Очень трудно найти дефекты проводки.

Установка

• не проста и не проста.
• Риск поражения электрическим током (в случае металлических труб без надлежащего заземления и системы заземления)
• Очень сложно управлять дополнительным подключением в будущем.

Сравнение различных систем электропроводки

Ниже приведена таблица, в которой показано сравнение всех вышеупомянутых систем электропроводки.

Мы обсудим пошаговый метод различных систем электропроводки в следующих постах. Так что следите за обновлениями и не забудьте подписаться на наш блог. Спасибо.
