Как проверить заземление? 5 лучших способов

Если внимательно рассмотреть современную розетку или вилку для подключения бытовых электроприборов, можно увидеть на ней отдельный контакт-лепесток для заземляющего провода. Он должен обязательно присутствовать в домашней разводке и быть соединенным с системой отвода опасного потенциала, в противном случае пользование обычной бытовой техникой, розетками станет небезопасным. Например, при нарушении изоляции устройства, подключенного к сети 220 В, напряжение может попасть на его электрические части, и, если человек их коснется, поражение током не избежать.

Чтобы этого не случилось, применяется система заземления, которая перераспределяет ток между пользователем техники и заземляющим контуром. Как известно, ток идет по пути наименьшего сопротивления. При наличии заземления он устремляется по третьему лепестку в розетке в землю, т. к. сопротивление человека по сравнению с элементами защиты от поражения током, чрезвычайно велико. В итоге на тело «приходится» не более 10 мА: это значение безопасно для здоровья. Все «остальное» моментально уходит в грунт. Однако есть оговорка: развитие положительного сценария возможно только при исправном заземлении. А как его проверить? Для этого нужно понимание работы всей системы и ее отдельных элементов.

Из чего состоит и как действует заземление

Условно можно выделить пару основных частей. Одна из них – заземлитель, могущий быть естественным или искусственным. В первом случае это, например, арматура ж/б фундамента, имеющая общий вывод в виде отдельной проволоки. Во втором – сварная конструкция, состоящая из нескольких соединенных между собой металлических стержней, погруженных в грунт на глубину 1,5-2,5 м. Второй элемент системы – проводник, соединяющий заземлитель с розетками, т. е. бытовой техникой. По общепринятым нормам, чаще всего провод, играющий эту роль, помещается в изоляцию желтого цвета с зеленой полосой.

Зачем нужно проверять заземление и как

Даже если монтаж электросети в доме осуществлялся профессиональными электриками, регулярные проверки необходимы. Причин несколько:

• существующие болтовые соединения с течением времени могут ослабевать: например, в розетках при чрезмерно частом включении/выключении вилок;
• подверженность коррозии элементов заземлителя под слоем грунта: стержней, соединительной полосы, отходящего провода.

Если вы, например, только въехали в квартиру и вас убеждают, что заземление есть и оно работает, неплохо для начала проверить его наличие в принципе. Наличие желтого проводка с зеленой линией, подсоединенного к соответствующему лепестку в розетке – еще не повод говорить, что заземление в доме есть и оно работает. Проверить это несложно, процедура осуществляется несколькими способами.

С помощью тестера

Сначала желательно выяснить, где фазовый контакт с помощью индикатора в виде отвертки с прозрачной ручкой: при касании нужной клеммы щуп засветиться (пометьте или запомните контакт). далее понадобится обычный, можно из разряда недорогих, вольтметр. Поставьте предел измерений в секторе АС (переменный ток) на любое максимальное значение, близкое к 220 вольт, но превышающее его: например, 250 или 500. Один щуп вставьте в фазу розетки, другой в ноль. При исправной сети прибор покажет значение, примерно равное 220. Теперь одним щупом прикоснитесь к лепестку заземления, вторым к фазе. Если тестер покажет 220 или немного меньше, система заземления работает. Если реакция вольтметра отсутствует, значит, нет.

Посредством лампочки

Потребуется патрон с ввернутым и заведомо исправным источником света, изолированный двухжильный провод. Зачистите оба конца от изоляции. Алгоритм действий такой же, что и при проверке тестером. Если при касании заземляющего лепестка и фазы свет горит (свечение может быть немного тусклее), заземление функционирует. Если свет от лампочки становится чрезмерно тусклым, придется проверять все элементы системы заземления. Если лампочка не горит — его нет вообще или на линии обрыв. Бывает и так, что заземлитель свое отслужил – коррозия «съела» стержни в земле или отгнил соединяющий провод, не контачит болтовое соединение. Но если все работает? Проверить все равно надо: на этот раз не напряжение, а сопротивление.

Приборы для тестирования работоспособности заземления

Сегодня рынок представляет достаточное количество моделей, предназначенных для работы в определенных условиях или универсальных. Условно стоит выделить несколько больших групп изделий, используемых наиболее часто:

1. Стрелочные омметры, используемые совместно с ручными генераторами. Чтобы получить измерения, их нужно крутить вручную: зато никакие химические источники питания не требуются.
2. Тоже стрелочные приборы, получающие энергию от обычных гальванических батареек.
3. Цифровые омметры. Результаты измерений выводятся на дисплей, в комплекте имеются бесконтактные клещи. Питание – от обычных низковольтных элементов.

Несмотря на развитие технологий в сфере измерительных приборов, наиболее простые из них, благодаря своей надежности, до сих пор пользуются популярностью. Поэтому работу с омметром стоит рассмотреть на примере оного из таких изделий – М416, хорошо известным профессионалам со стажем. В основе конструкции – стрелочный индикатор с несколькими пределами измерений, для питания используются три элемента напряжением по 1,5 вольта.

Проверка заземления прибором М416

Омметр установите на строго горизонтальную поверхность, при необходимости поменяйте батарейки. Прибор нужно располагать максимально близко к измеряемым точкам, чтобы длина щупов как можно меньше влияла на результаты исследований. Дальнейшие действия:

• Калибровка. Переключатель диапазонов измерений установите в положение «Контроль 5 Ом». Нажмите красную кнопку и, вращая реохорд, поставьте стрелку как можно точнее в положение «0». Отпустите кнопку: шкала будет показывать 5 Ом, что означает готовность прибора к работе.
• Замеры производятся в соответствии со схемами, нанесенными на внутреннюю часть крышки омметра.

Максимальное значение для частного дома – 30 Ом (на практике должно быть гораздо меньше). Если вы покупали комплект для заземления, более точные значения ищите в инструкции к нему.

Чтобы произвести измерения, нужно вкопать дополнительный заземляющий штырь на глубину 50 см и расстоянии 5-10 м от заземлителя: как минимум, в 5 раз больше длины стальной ленты, соединяющей стержни (стороны треугольника, если такая форма конструкции). На одинаковом расстоянии от дополнительно стержня и заземлителя установите потенциальный зонд-электрод для снятия напряжения (глубина 50 см). Теперь нужно собрать электрическую цепочку:

• между вспомогательным контрольным и штатным стержнем заземлителя последовательно включите источник переменного напряжения: например, вторичную понижающую обмотку трансформатора от сварочного аппарата;
• в разрыв провода, идущего к вкопанному заземлителю, тоже последовательно, включите амперметр;
• между заглубленной штатной конструкцией, к этой же точке, подсоедините вольтметр, второй его контакт – к зонду-электроду.

Переставьте зонд в другое место, третье и снова повторите операцию. Правильным будет считаться худший результат. Вычисление сопротивления производится по закону Ома: R=U/I. Трансформатор нужно достаточно мощный, чтобы он хоть примерно имитировал энергопотребление дома. Такой способ измерения сопротивления наилучшим образом подходит для частного дома.

Другие способы проверки приборами

Есть и более простой метод, заключающийся в использовании токовых клещей. Они представляют собой инструмент-трансформатор с амперметром, в котором уже есть первичная обмотка, а роль вторичной играет измеряемый проводник (например, стальная полоса от заземлителя). Остается заранее измерить напряжение и разделить его на полученную при помощи клещей силу тока, согласно закона Ома. Метод привлекателен тем, что для проведения измерений не нужно отключать заземлитель от оборудования (домашней сети).

Еще можно «прозвонить» самые проблемные места: соединения. Это называется «измерение переходных сопротивлений». Например, между отводом, идущим от заземлителя (уже на поверхности) и проводом, идущим к лепестку в ближайшей к нему розетке. Т. е. измерения производятся вокруг соединения. Предварительно зачистите поверхность металлической полосы до блеска металла. Если сопротивление больше 0,05 Ом, проверьте, нормально ли закручена гайка на болте: подкрутите ее. При внешних проявлениях коррозии раскрутите соединение, зачистите отдельно гайку, болт, пластину и соедините вновь. На заключительно этапе все обработайте антикоррозийным составом. У полосы можно покрасить только видимую часть: не забывайте, что ток идет только по поверхности проводника.

Как улучшить сопротивление?

Это можно сделать двумя путями. Первый из них заключается в увеличении количества вертикальных стержней. Они вбиваются на расстоянии 1 м от того штыря, к которому прикручен болт с гайкой и отводным проводом. Новый штырь соединяется со старыми с помощью сварки и стальной полоски. Второй метод – увеличение содержания соли в окружающей заземлитель почве. Правда, это поможет временно. Растворите в ведре воды пачку соли и вылейте в районе заземлителя.

Периоды проверки сопротивления заземлителя

Согласно нормам ПУЭ, проверять вкопанные заземляющие элементы нужно не реже, чем раз в 12 лет. В этом случае проверяется не только надежность соединений и сопротивление заземлителя, но и состояние металлических частей в плане противостояния коррозии. Однако общие проверки с использованием измерительных приборов, без копок, стоит производить чаще: раз в 6 лет. Внеплановое тестирование проводится в случае стихийных бедствий, техногенных катастроф.

← Система уравнивания потенциалов — назначение и устройство
 |
Заземление опорных конструкций →

Как проверить качество заземления — Технадзор 77

Получите бесплатную консультацию строительного эксперта

Или позвоните по телефону +7 (499) 381 88 03

Оглавление

Эксплуатация электрооборудования и переферийных устройств, включённых в кабельную сеть, сопряжено с повышенной опасностью. Чтобы избежать формирования остаточного заряда и исключить риск пробоя по токопроводящим частям, каждый прибор, эксплуатирующийся под напряжением, должен быть зезмелён. Безопасность эксплуатации достигается при периодической проверке заземляющих устройств, а также целостности и допустимого сопротивления изоляции токопроводящей жилы.

Как устроено заземление, и зачем проверять его параметры

Заземление – это токопроводящая жила, которая соединяет металлические детали корпуса электрооборудования с рабочим нулём. Если силовой кабель неисправен, и фазный ток перетекает на корпус прибора, в цепи формируется КЗ, что взывает мгновенное срабатывание автомата УЗО. Эта защитная функция предотвращает риск поражения потребителя электрическим током.

Проверка заземления электрооборудования необходима для достижения следующих целей:

• Измерение сопротивления заземлителя – при слишком большом показателе автоматический выключатель не успеет распознать наступление аварийной ситуации.
• Анализ остаточного тока на корпусе установки после заземления. Нормативный параметр не должен превышать 50 В, но всегда стремится к нулю.
• Моделирование тока КЗ для определения работоспособности защитного автомата в комплексе с заземлителем. При выполнении данной операции, эксперт проводит искусственное замыкание фазного кабеля с нулевым.

Классический заземлитель – это токопроводящие металлические стержни в количестве 3 штук, соединённые между собой перемычками из того же материала на сварке. Заземляющее устройство погружается в грунт основания здания и соединяется с шиной в распределительном щитке на объекте.

Изменение параметров заземлителей с течением времени

Учитывая, что заземлитель устанавливается в природном грунте, показатели сопротивления со сменой сезонов могут изменяться:

• Повышение или понижение температуры сказывается на токопроводящих свойствах элемента.
• Изменение влажностного режима способствует многократной корректировке сопротивления контура в течение года.

На качество заземления значительно влияют габариты токопроводящего элемента – при их увеличении, количество корректировок сопротивления снижается, что повышает стабильность работы электроустановок.

Проверка параметров защитного заземления

Во время испытания контура заземления уполномоченное лицо от электролаборатории, с которой был заключён договор, выполняет проверку следующих нормируемых параметров:

• Анализ целостности токопроводящих частей, а также отсутствия сильного физического износа из-за длительного нахождения в условиях агрессивного грунта.
• Инспекция качества сварных соединений заземляющих стержней.
• Проверка дальности расположения оборудования от сооружения, к которому оно подключается.
• Анализ клеммных, болтовых, обжимных соединений в щитке.
• Инструментальный контроль параметров сопротивления заземлителя.
• Проверка отсутствия токов утечки, путём замеров вольтамперных характеристик контура в разных эксплуатационных условиях.

На основе инспекции контура, эксперт составляет дефектную ведомость, а также протокол по результатам замеров с применением специального оборудования. Все полученные показатели сопоставляются с нормируемыми значениями, приведёнными в ПУЭ.

Проверка наличия и правильности подключения защитного заземления

Данный этап проверки состояния заземляющего устройства может выполнить каждый домашний мастер с минимальными знаниями электротехники. Чтобы убедиться в корректности подключения защитного заземления в бытовой однофазной сети, необходимо осуществить следующие действия:

• Открыть квартирный, этажный или домовой распределительный щиток.
• Проверить наличие 3 кабелей – фазного (коричневая обмотка), нулевого (синий или голубой провод), заземляющий проводник (двухцветный – жёлто-зелёный).
• Визуальный контроль позволяет убедиться в наличии контура заземления на объекте.

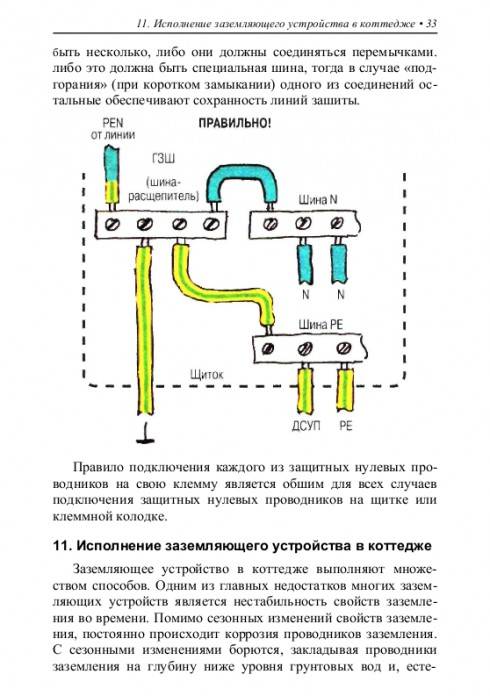

• На завершающем этапе анализа корректного подключения, необходимо убедиться в независимости нулевой и заземляющей жил друг от друга.

Если заземляющая шина присоединена к рабочему нулю, такая схема может вызывать повышенную опасность при работе, что приводит к сбоям в эксплуатации прибора и риску поражения электротоком.

Методы измерения параметров заземляющих устройств

При проверке заземления, аттестованные сотрудники электролаборатории, помимо визуального контроля, используют специальное метрологическое оборудование. Каждый из измерительных приборов работает, согласно индивидуальной методике. Наиболее часто применяемые на практике способы контроля параметров заземляющих устройств подробно описываются ниже.

Применение мультиметра

Классический бытовой мультиметр, который можно приобрести в любом электротехническом магазине, позволяет быстро и точно определить показатели заземляющего устройства. При выполнении измерений, эксперт проводит следующие регламентные процедуры:

• В силовую кабельную сеть подаётся рабочее напряжение.
• На мультиметре выставляются нужные настройки – прибор переключается в режим считывания показателей изменяющегося напряжения в сети переменного тока.
• Контактные щупы оборудования, при соблюдении полюсности, одновременно касаются фазного и нулевого кабеля.
• Если напряжение в кабельной линии присутствует, стрелка индикатора покажет численное значение, близкое к 220В с незначительными погрешностями.
• Такая же процедура повторяется при касании щупов одновременно с фазным и заземляющим кабелями. Показания приборов должны быть идентичны предыдущему измерению.

При равных характеристиках напряжения в цепи между фазными, нулевым и заземляющим проводниками, кабельная сеть собрана с соблюдением технологической схемы, что допускает нормальную эксплуатацию оборудования.

Метод амперметра-вольтметра

Сопротивление заземляющего устройства также может быть измерено методом амперметра-вольтметра, согласно следующему алгоритму:

• Технологическая схема испытания аналогична предыдущей методике.
• Прибор одновременно замеряет численные показатели изменения сопротивления при искусственном понижении напряжения в сети.
• Для определения сопротивления в определённый момент времени, сила тока делится на разницу значений между номинальным и пониженным напряжением, в соответствии с законом Ома.
• Полученные показатели сопоставляются с минимально допустимыми значения, согласно требованиям нормативной документации.

Нормативные показатели, в свою очередь, зависят от типа электрооборудования и категории объекта.

Использование специализированных приборов

Аккредитованные электролаборатории проводят измерение сопротивления заземляющих устройств с применением специализированного поверенного оборудования:

• Классические приборы, применяемые для контроля сопротивления в бытовых сетях – Ф4103-М1 или ИСЗ-2016.
• Универсальное метрологическое оборудование – М-416.
• Контрольный аппарат, обеспечивающий дистанционную передачу данных на ПК – ИС-10.
• Сложное профессиональное оборудование ИС-20/1 или MRU-101.

При использовании любого из перечисленных выше приборов, эксперт выполняет стандартную схему измерений:

• Оборудование проверяется на предмет работоспособности, при необходимости, производится его калибровка.
• При проведении проверки, аппарат должен располагаться строго горизонтально.
• Индикатор устройства устанавливается в позицию «контроль», после чего производится изменение отклонения стрелки до нулевого значения.

В остальном, прибор в точности повторяет принцип работы классического мультиметра – 2 щупа попеременно прикладываются к фазному, нулевому и заземляющему контактам с последующим считыванием показателей.

Измерение токовыми клещами

Проверка заземляющих устройств может быть осуществлена с применением токовых клещей, согласно определённой методике:

• Заземление остаётся в рабочем положении при проведении испытаний.
• При контроле не требуется применение щупов.
• Токовые клещи прикладываются к фазному, нулевому или защитному проводнику с целью считывания показаний вольтамперных характеристик.

Как и во многих других случаях, для получения значений сопротивления, необходимо разделить напряжение на полученную в ходе испытаний силу тока, согласно формуле закона Ома.

Измерения переходного сопротивления

При проведении измерения сопротивления заземляющих устройств, повышенное внимание уделяется визуальному и инструментальному контролю переходных зон. К таким местам относятся точки сопряжения проводников, зафиксированных с применением сварки, клеммных, обжимных или болтовых соединений.

Анализ таких зон проводится с целью определения измерения сопротивления при прохождении электротока к конечному заземлителю, расположенному в грунтовом основании. При значительных колебаниях рабочих параметров, заряд проходит с меньшей скоростью, что снижает уровень защиты контура заземления.

Как измерять переходное сопротивление

Измерение переходного сопротивления осуществляется с применением универсального метрологического оборудования типа М-416, либо его аналогов, которые состоят на балансе в каждой электролаборатории. Рассматриваемый вид испытаний характеризуется наличием ряда отличительных особенностей и нюансов:

• Предельно допустимый показатель переходного сопротивления составляет не более 0,05 Ом.
• Для полноценного анализа токопроводящей жилы важно определить переходное сопротивление для каждого сопряжения.
• Испытания проводятся при переменном напряжении, которое моделируется путём включения в цепь генератора электротока.

Полученные на основе контрольных замеров показатели сравниваются с нормативными требованиями, на основе чего эксперт выдаёт предписания о необходимости проведения ремонтных работ на отдельных участках кабельной линии.

Как часто замеряется

В соответствии с требованиями ПУЭ, контрольные мероприятия по анализу переходного сопротивления контура заземления должно осуществляться не реже, чем в указанные ниже сроки:

• Поверхностный осмотр качества сопряжений – 1 раз в 6 месяцев.
• Детальный анализ наличия окисления, следов коррозии и других дефектов соединений – 1 раз в 12 месяцев.
• Единожды – при сдаче объекта в эксплуатацию, во время проведения капитального ремонта или восстановительных операций, в случае наступления аварийной ситуации.

Если в отношении кабельной линии назначаются внеочередные или экспертные проверки, анализ сопротивления переходных участков осуществляется в составе комплексной экспертизы.

Сопротивление повторного заземления

При сборке некоторых электротехнических схем используется принцип глухозаземлённой нейтрали. В таких случаях нулевой кабель подключается к защитному, что создаёт повторное заземление. Для таких схем особенно важно проведение контрольных замеров, так как это обеспечивает повышенную безопасность эксплуатации энергооборудования, а именно:

• Повторное заземление гарантирует защиту даже при случайном повреждении нейтрали или контура заземления.
• Схема позволяет работать нулевым проводникам как самостоятельным элементам защиты.
• При организации бытовой сети допускается устройство дополнительного заземляющего кабеля.

Нормативные требования регламентируют обязательное подключение повторного заземления в схему для отдельной категории энергопринимающих установок.

Какая периодичность измерений

Повторное заземление подвергается визуальному, инструментальному контролю с той же периодичностью, что и места сопряжений кабельных линий. При оформлении заказа на проведение испытаний учитывается тип и причина назначения проверки – профилактическая, экстренная, либо единичная, которая осуществляется в ходе выполнения пусконаладочных работ после монтажа.

При эксплуатации промышленного объекта повышенной категории ответственности, либо при наличии большого количества абонентов, эксплуатирующие службы могут самостоятельно регламентировать периодичность проведения испытаний, для чего формируется отдельный штат аттестованных электриков.

Плановые проверки

Профилактические проверки заземляющих элементов цепи проводятся в соответствии с требованиями ведомственных нормативов РД-34.22.121-87 или ПУЭ:

• Визуальный контроль осуществляется не реже, чем 1 раз в 6 месяцев.
• Детальный анализ с частичным вскрытием грунтового основания в месте укладки заземляющего контура – 1 раз в 12 месяцев.
• Сопротивление защитных устройств на каждом из участков цепи проводится 1 раз в 6 лет, или чаще, согласно внутренним регламентам балансодержателя кабельной сети.

Техническое заключение экспертной организации с протоколами испытаний подлежат замене по истечению нормативного срока. В противном случае, существует риск штрафных санкций или приостановки эксплуатации кабельной сети силами надзорных органов.

Внеочередные

Срочная инспекция заземлителей назначается при наступлении любой из следующих ситуаций:

• При включении в кабельную сеть новых потребителей, что способствует увеличению нагрузки.
• При наступлении аварийной ситуации, пожара или других обстоятельств непреодолимой силы.
• В случае выполнения реконструкции или капитального ремонта объекта.
• В ходе пусконаладочных мероприятий, по заверении монтажа.

Кроме того, проверка качества заземления может быть назначена в случае наличия подозрений на некорректную работу оборудования, включённого в сеть.

Пусковые или вводные

Вводные инспекции назначаются, когда монтаж кабельных линий уже окончен, но оборудование не допускается к нормальной эксплуатации в рабочем режиме. Как правило, испытания проводятся с целью контроля качества первичного монтажа и анализа корректности подключения всех энергораспределяющих устройств.

Без экспертизы надзорные органы не имеют право передать кабельную линию на баланс коммунальных служб. Основанием для успешного проведения испытаний является технический отчёт электролаборатории, в котором указываются сведения о соответствии смонтированного заземления нормативным требованиям.

Условия проведения испытаний

Перед началом замеров сопротивления и визуальной инспекции качества заземления, представители лаборатории обязаны выполнить ряд регламентных требований:

• Контроль проводится при положительной температуре наружного воздуха.
• Экспертиза осуществляется в сухую погоду, без дождя.
• Обследования заземления в паводковой период запрещены.
• Работы должны проводиться силами аттестованных специалистов, имеющих специальные допуски к работам рассматриваемой категории.
• Перед началом испытаний, уполномоченное лицо должно проверить работоспособность сети, а также проанализировать корректность подключения электрооборудования.

Результатом работы официальной электролаборатории является технический отчёт, содержаний выводы о пригодности контура заземления к эксплуатации. Документ утверждается личными подписями лаборантов, а также синей печатью юридического лица, с которым был заключен договор.

Заключение

Проверка качества заземления – это обязательная регламентная операция, которая проводится с целью повышения безопасности эксплуатации электрооборудования, включённого в кабельную сеть. Во время выполнения инспекции, аттестованные лаборанты анализируют внешний вид сети, корректность сопряжения всех кабельных элементов, а также замеряют сопротивление. Полученные показатели сопоставляются с требованиями нормативной документации, на основании чего оформляется технической отчёт, содержащий выводы о возможности последующего использования силовой кабельной линии.
