E3001 Industrial 3-phase AC UPS 5-600 kVA

промышленные ИБП 5-600 кВА, трехфазный

Перейти к техническим характеристикам

• Описание
• Основные oсобенности
• Oсобенности

3-фазная промышленная модульная система бесперебойного питания переменного тока E3001 производства компании Borri спроектирована и изготовлена с учетом суровых условий окружающей среды и жестких условий эксплуатации в области промышленного применения благодаря передовой технологии, обеспечивающей надежность и индивидуальность решений бесперебойного питания переменного тока.

Система Borri E3001 – это усиленный непрерывно работающий ИБП переменного тока промышленного типа с двойным преобразованием и полной гальванической изоляцией. Конструкция ИБП обеспечивает очень высокую надежность, безопасность эксплуатации и низкое среднее время ремонта (СВР), благодаря чему обеспечивается максимально возможный коэффициент готовности. Гибкость конструкции обеспечивает соответствие практически любым техническим условиям заказчика.

ИБП E3001 – это экономичное решение, обеспечивающее надежность, эксплуатационную готовность и технологичность практически при любых условиях окружающей среды.

E3001.igbt доступен для отдельных номинальных мощностей. Для получения дополнительной информации загрузите брошюру в области загрузки.

• Надежный тиристорный мостовой выпрямитель со входным разделительным трансформатором.
• Большой ЖК-дисплей с мнемосхемой и историей просмотров.
• Широкий выбор аварийных сигналов, показаний и измерений.
• Встроенный трансформатор инвертора.
• Мостовой инвертор с БТИЗ и ШИМ-регулированием.
• Встроенный ручной байпас.
• Расширенное управление аккумуляторной батареей.
• Гибкие встроенные функции.
• Высокая степень индивидуальной адаптации.
• Простота технического обслуживания и удобство эксплуатации.

• Надежный 6-импульсный преобразовательный мост на тиристорах с разделительным трансформатором.
• 4-уровневая зарядка аккумуляторной батареи, включая дополнительную зарядку в ручном режиме.
• Активная конфигурация параллельной работы обеспечивается посредством соединения через шину CANBUS.
• Стандартная конфигурация обеспечивает эффективные и экономичные решения с короткими сроками реализации.
• Электронный ограничитель тока.
• 20 программируемых светодиодных индикаторов аварийных сигналов и состояния.
• Встроенный трансформатор инвертора.
• Порты связи и беспотенциальные контакты.

Области применения

E3001: промышленные ИБП 5-600 кВА, трехфазный

Мощность, кВА* при коэффициенте мощности 0,8 и номинальном напряжении постоянного тока

110 Vdc	5	10	15	20	30	40	50	60	80	100	—	—	—	—	—	—	—	—
220 Vdc	5	10	15	20	30	40	50	60	80	100	120	160	200	250	300	—	—	—
400 Vdc	—	—	—	—	—	—	—	—	—	100	120	160	200	250	300	400	500	600
Номинальная мощность, кВт	4	8	12	16	24	32	40	48	64	80	96	128	160	200	240	320	400	480

*другие значения мощности предоставляются по запросу

Вход

Входное напряжение	380/400/415 (дополнительно 208-690) В перем. тока, 3 фазы ±10%, 50/60 Гц ±10%
Коэффициент мощности	От 0,8 до единицы (в зависимости от технологии выпрямителя)
Коэффициент нелинейных искажений на входе (КНИв)	27% 6 имп., 12% 12 имп., 5% выпрямитель с технологией БТИЗ**
Входное напряжение байпаса	200/208/220 или 380/400/415В перем. тока 1 фаза ±20% (регулируемое в соответствии с выходным напряжением инвертора)

**доступен для отдельных значений мощности

Аккумуляторная батарея

Напряжение постоянного тока	110 В пост. тока (диапазон 90…160 В пост. тока) / 220 В пост. тока (диапазон 180…300 В пост. тока) / 400 В пост. тока (диапазон 320…480 В пост. тока)
Рабочее напряжение аккумуляторной батареи	Плавающее: 2,27 (VRLA, свинцово-кислотные элементы с клапанным регулированием), 2,2. ..2,3 (VLA, вентилируемые свинцово-кислотные элементы), 1,4…1,5 (никель-кадмиевые элементы) В/элементрегулируемое Добавочное: 2,4…2,45 (VLA, вентилируемые свинцово-кислотные элементы), 1,5…1,65 (никель-кадмиевые элементы) В/элементрегулируемое Выравнивание: до 2,35 (VRLA, свинцово-кислотные элементы с клапанным регулированием), до 2,7 (VLA, вентилируемые свинцово-кислотные элементы), до 1,7 (никель-кадмиевые элементы) В/элементрегулируемое
Технологии аккумуляторных батарей	Необслуживаемая свинцово-кислотная или Ni-Cd / негерметичная свинцово-кислотная и Ni-Cd / совместимость с ионно-литиевой аккумуляторной батареей

Выход

Номинальное напряжение	200/208/220/380/400/415 В перем. тока, 3 фаза
Частота	50/60Гц (переключаемая), ±0,001Гц собственная частота, ±2Гц синхронизированная с сетью электропитания
Регулирование напряжения	±1% статическое; ±5% динамическое (80% изменение нагрузки), <40мс время восстановления
Перегрузочная способность	125% в течение 10 минут, 150% в течение 1 минуты, 200% в течение 100 миллисекунд
Гармонические искажения (коэффициент нелинейных искажений напряжения, КНИн)	<2% линейная нагрузка; <5% нелинейная нагрузка

Система

Номинальный	Ширина – 800-3000 мм, глубина – 800/1000 мм, высота – 2100 мм
Охлаждение	Принудительная вентиляция (резервные вентиляторы под заказ)
Цвет	RAL 7035 (другие цвета под заказ)
Степень защиты (IEC 60529)	IP 20 согласно IEC 60529 (по заказ до IP 54)

Условия окружающей среды

Рабочая температура	-10. .. 40°C (до 55°C при снижении номинальной мощности) / условия хранения: -20… 70°C
Высота над уровнем моря	<1000 м (до 2000 м при снижении номинальной мощности согласно EN 62040-3)
Уровень акустического шума на расстоянии в 1м, дБА	65-72 (в зависимости от мощности и комплектации)

Интерфейс пользователя

Передняя панель	Графический дисплей, мнемопанель со светодиодами, клавиатура, локальное АОП
Интерфейсы	В комплекте: USB, плата реле сигнализации, клеммная колодка для вспомогательных контактов

Стандарты

Обеспечение качества, охрана окружающей среды, безопасность труда и охрана здоровья	ISO 9001:2008, ISO 14001:2004, BS OHSAS 18001:2007
Безопасность	IEC EN 62040-1
ЭМС	IEC EN 62040-2
Экологические аспекты	IEC EN 62040-4
Требования к испытаниям и эксплуатационные характеристики	IEC EN 62040-3 VFI-SS-111
Степень защиты	IEC 60529
Маркировка	CCE (сертификация CSA/UL под заказ)

Обучение — Borri

Компания Borri предлагает своим дистрибьюторам и заказчикам услугу по обучению, которое разделено на три уровня:

• Базовый курс
  Целью данного курса является предоставление общих знаний об основных характеристиках систем компании Borri. Обучающиеся буду иметь возможность познакомиться с большей частью соответствующего функционала, но без технических подробностей, которые рассматриваются на следующих уровнях.

• Полный курс
  Является продолжением базового курса. Обеспечивает глубокое изучение общего функционирования системы и базовые знания об инструментах проведения технического обслуживания. Целью данного курса является достижение обучающимися того уровня знаний, который позволит им определить первоначальные признаки сбоя в работе и надлежащим образом обсудить это с сотрудниками компании Borri.

• Расширенный курс
  Целью данного курса является полное обучение участников, которые будут способны выполнять поиск и устранять неисправности. Благодаря этому курсу обучающиеся смогут проводить техническое обслуживание своего оборудования.



Курсы могут быть организованы в центре обучения Borri или на объекте. Курсы, организованные на объекте, потребуют использования систем ИБП для демонстрации.

Другие услуги

ОСОБЕННОСТИ

Планирование, установка, ввод в эксплуатацию

Компания Borri помогает вам на каждом отдельном этапе вашего проекта. Наша команда по исследованиям и разработке может проанализировать и создать решения, основываясь на широком диапазоне критических системных требований.

ОСОБЕННОСТИ

Техническое обслуживание

Профилактическое техническое обслуживание гарантирует бесперебойную работу и оптимальную производительность системы.

ОСОБЕННОСТИ

Аналитические тесты

Блоки ИБП Borri, применяемые в центрах обработки данных, гарантируют высокий КПД, высокую степень надежности, минимальное время устранения сбоев и сокращение расходов на техническое обслуживание.

ОСОБЕННОСТИ

Испытания аккумуляторных батарей

Аккумуляторные батареи крайне важны для решений по электропитанию ответственного оборудования. Система без надежной поддержки со стороны аккумуляторных батарей не сможет помочь ИБП в неблагоприятных условиях.

ОСОБЕННОСТИ

Ремонт и запасные части

Все запасные части, поставляемые Borri, являются оригинальными и проверенными; компания гарантирует их полное соответствие решениям Borri.

ОСОБЕННОСТИ

Дистанционный мониторинг

Функция удаленного сервисного обслуживания для трехфазного ИБП позволяет вам определять любые отклонения от оптимального режима работы и активировать надлежащие и немедленные ответные меры, таким образом, отклонения от нормы не разовьются в проблему.

Однофазные и трехфазные ИБП (источник бесперебойного питания)

Критическая сила
Источник бесперебойного питания UPS для компьютеров и периферийных устройств, дата-центров, сетей и серверов.
Критическая сила
Источник бесперебойного питания UPS для промышленных систем управления, автоматизации процессов, медицинского оборудования, автоматизации зданий и аварийных систем.
Промышленная мощность
Решения по защите электропитания для нефтегазовой отрасли, транспорта, электроэнергетики
и коммунальных услуг
Возобновляемая энергия
Решения для возобновляемых источников энергии
Служба поддержки
Сервис и техническая поддержка
Критическая сила
Источник бесперебойного питания UPS для компьютеров и периферийных устройств, дата-центров, сетей и серверов.
Критическая сила
Источник бесперебойного питания UPS для промышленных систем управления, автоматизации процессов, медицинского оборудования, автоматизации зданий и аварийных систем.
Промышленная мощность
Решения по защите электропитания для нефтегазовой отрасли, транспорта,
производство электроэнергии и коммунальные услуги
Возобновляемая энергия
Решения для возобновляемых источников энергии
Служба поддержки
Сервис и техническая поддержка

Особенности

Ingenio Compact 10–20 кВт

3-фазный ИБП 10–20 кВт  для телекоммуникаций, малых и средних центров обработки данных.

• Коррекция коэффициента входной мощности 0,99
• Выходной коэффициент мощности, равный единице, для большей мощности
• Простой в использовании сенсорный дисплей
• Простота параллельного соединения



Подробнее

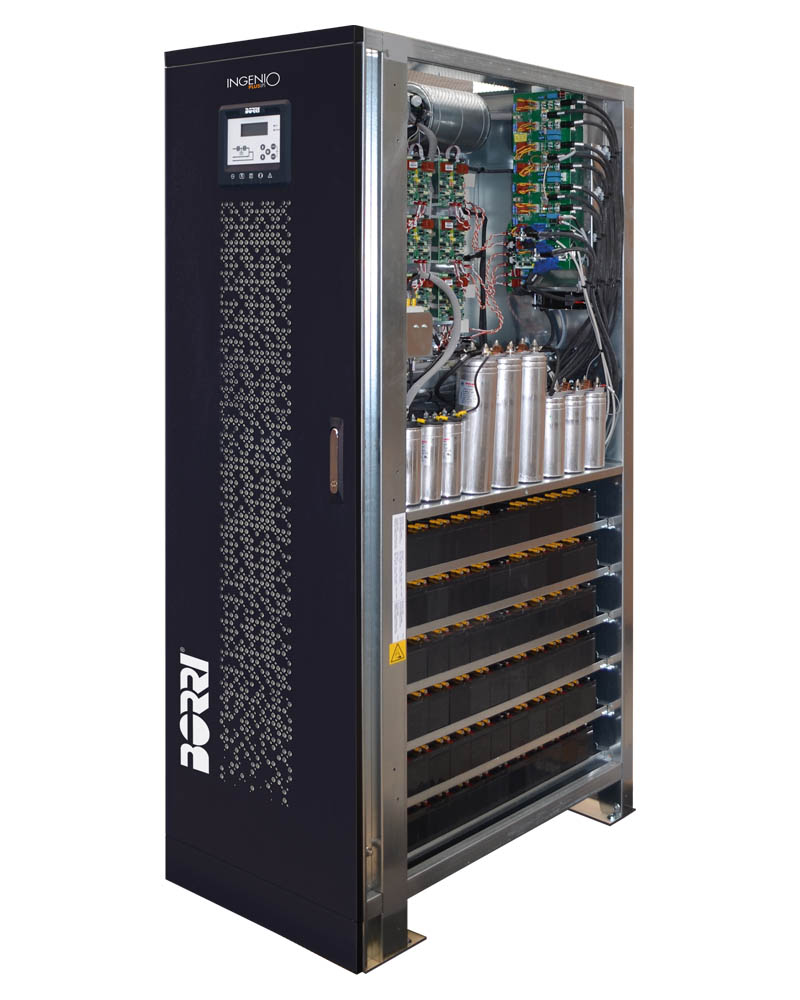

Ingenio Plus 30–160 кВт
