Управление яркостью внешнего светодиода с помощью резисторов||Arduino-diy.com

На этом примере Вы научитесь изменять яркость светодиода, используя резисторы с различным сопротивлением.

Для данного примера вам понадобятся

1 светодиод диаметром 5 мм

1 резистор на 270 Ом (красный, фиолетовый, коричневый)

1 резистор на 470 Ом (желтый, фиолетовый, коричневый)

1 резистор на 2.2 кОм (красный, красный, красный)

1 резистор на 10 кОм (коричневый, черный, оранжевый)

Макетная плата

Arduino Uno R3

Проводники

Светодиоды — общие сведения

Светодиоды отлично служат в устройствах для разного рода индикации. Они потребляют мало электричества и при этом долговечны.

В данном примере мы используем самые распространенные светодиды диаметром 5 мм. Также распространены светодиоды диаметром 3 миллиметра, ну и большие светодиоды диаметром 10 мм.

Подключать светодиод напрямую к батарейке или источнику напряжения не рекомендуется. Во-первых, надо сначала разобраться, где именно у светодиода отрицательная и положительная ноги. Ну а во вторых, необходимо использовать токоограничивающие резисторы, иначе светодиод очень быстро перегорит.

Если вы не будете использовать резистор со светодиодом, последний очень быстро выйдет из строя, так как через него будет проходить слишком большое количество тока. В результате светодиод нагреется и контакт, генерирующий свет, разрушится.

Различить позитивную и негативную ноги светодиода можно двумя способами.

Первый – позитивная нога длиннее.

Второй – при входе в корпус самого диода на коннекторе негативной ноги есть плоская кромка.

Если вам попался светодиод, на котором плоская кромка на более длинной ноге, длинная нога все равно является позитивной.

Резисторы — общие сведения

Resist – сопротивление (англ.)

Из названия можно догадаться, что резисторы сопротивляются потоку электричества. Чем больше номинал (Ом) резистора, тем больше сопротивление и тем меньше тока пройдет по цепи, в которой он установлен. Мы будем использовать это свойство резисторов для регулирования тока, который проходит через светодиод и, таким образом, его яркость.

Но сначала погорим немного о резисторах.

Единицы, в которых измеряется сопротивление – Ом, которые во многих источниках обозначаются греческой буквой Ω – Омега Так как Ом – маленькое значение сопротивления (практически незаметное в цепи), мы часто будем оперировать такими единицами как кОм — килоом (1000 Ом) и МОм мегаом (1000000 Ом).

В данном примере мы будем использовать резисторы с четырьмя различными номиналами: 270 Ω, 470 Ω, 2.2 кΩ и 10 кΩ. Размеры этих резисторов одинаковы. Цвет тоже. Единственное, что их различает – цветные полоски. Именно по этим полоскам визуально определяется номинал резисторов.

Для резисторов, у которых три цветные полоски и последняя золотистая, работают следующие соответствия:

Черный 0

Коричневый 1

Красный 2

Оранжевый 3

Желтый 4

Зеленый 5

Синий 6

Фиолетовый 7

Серый 8

Белый 9

Первые две полоски обозначают первые 2 числовых значения, так что красный, филетовый означает 2, 7. Следующая полоска – количество нулей, которые необходимо поставить после первых двух цифр. То есть, если третья полоска коричневая, как на фото выше, будет один нуль и номинал резистора равен 270 Ω.

Резистор с полосками коричневого, черного, оранжевого цветов: 10 и три нуля, так что 10000 Ω. То есть, 10 кΩ.

В отличии от светодиодов, у резисторов нет положительной и и отрицательной ног. Какой именно ногой подключать их к питанию/земле – неважно.

Схема подключения

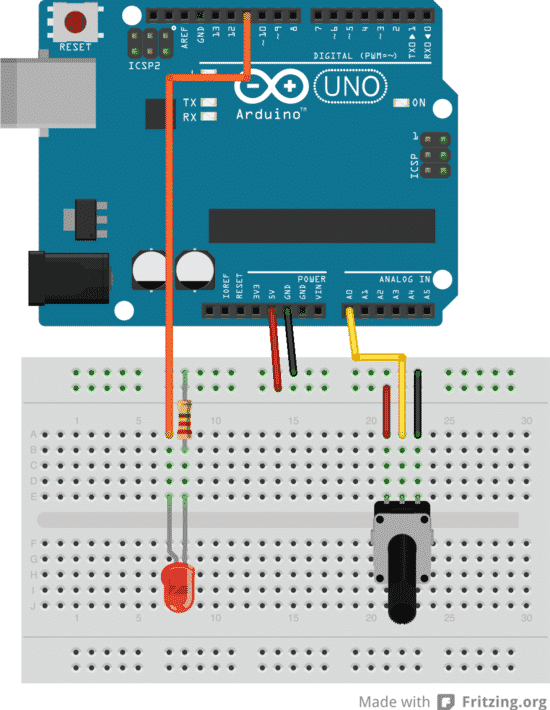

Подключите в соответствии со схемой, приведенной ниже:

На Arduino есть пин на 5 В для питания периферийных устройств. Мы будем его использовать для питания светодиода и резистора. Больше вам от платы ничего не потребуется, только лишь подключить ее через USB к компьютеру.

С резистором на 270 Ω, светодиод должен гореть достаточно ярко. Если вы вместо резистора на 270 Ω установите резистор номиналом 470 Ω, светодиод будет гореть не так ярко. С резистором на 2.2 кΩ, светодиод должен еще немного затухнуть. В конце-концов, с резистором 10 кΩ, светодиод будет еле виден. Вполне вероятно, чтобы увидеть разницу на последнем этапе вам придется вытянуть красный переходник, использовав его в качестве переключателя. Тогда вы сможете увидеть разницу в яркости.

Кстати, можно провести этот опыт и при выключенном свете.

Разные варианты установки резистора

В момент, когда к одной ноге резистора подключено 5 В, вторая нога резистора подключается к позитивной ноге светодиода, а вторая нога светодиода подключена к земле. Если мы переместим резистор так, что он будет располагаться за светодиодом, как показано ниже, светодиод все равно будет гореть.

Мигание светодиодом

Мы можем подключить светодиод к выходу Arduino. Переместите красный провод от пина питания 5V к D13, как это показано ниже.

Теперь загрузите пример “Blink”, который мы рассматривали здесь. Обратите внимание, что оба светодиода – встроенный и установленный вами внешний начали мигать.

Давайте попробуем использовать другой пин на Arduino. Скажем, D7. Переместите коннектор с пина D13 на пин D7 и измените следующую строку вашего кода:

int led = 13;

на

int led = 7;

Загрузите измененный скетч на Arduino. Светодиод продолжит мигать, но на этот раз, используя питание от пина D7.

Правильное подключение потенциометра к Arduino. Аппаратная борьба с дребезгом контактов

И так всем привет! На сегодняшний день разработка под ардуино является одним из бурно развивающихся направлений, в том числе и самодельщиков. Платформа простая, в интернете полно видео-аудио-текстовых уроков которые посвящают наз в азы разработки и пайки, но есть одно существенное НО! Далеко не во всех уроках даются правильные схемы подключения. Не сказать чтобы они и совсем уж неправильные, работать будет только как?.. Возьмем к примеру тривиальнейшую задачу, подключить потенциометр (он же переменный резистор) к ардуино. Что советуют делать в уроках? Как подключать? А вот так:

И вроде все логично. И даже как-то работать оно будет! Вот только как? Для обучения сойдет, а дальше хоть трава не расти. Кстати, более ответственные авторы уроков рекомендуют между выходом потенциометра и входом ардуино устанавливать резистор на 100 ом, тогда схема выглядит вот так:

Схема подключения потенциометра к ардуино с защитным резистором

И это уже лучше, т.к. рекомендуется для защиты ардуино и продления ее жизни, на все используемые входы/выходы подключать резисторы на 100 Ом.

Но на практике этого оказывается не достаточно. Допустим, с помощью переменного резистора вы хотите вводить или точно устанавливать какие-то данные, но если вывести показания с аналогового входа в монитор порта, то вы увидите, что даже не прикасаясь к потенциометру значения постоянно меняются в небольших пределах и точно установить нужное значение не получается, хоть убей. Почему так? Во первых, для подключение потенциометра мы используем аналоговый вход, который прекрасно ловит помехи и наводки от чего угодно (начиная от источника питания, заканчивая любыми электроприборами, я уж не говорю про что-то более серьезное). Во вторых, есть такое понятие, как дребезг контактов, что тоже сказывается, но в меньшей мере на работу нашей схемы, как правило он проявляется когда мы крутим ручку потенциометра. И что теперь делать? как с этим бороться? Есть два пути:

Программными средствами
С помощью доработки схемы работы устройства

Первый способ труден и тернист, т.к. приходится разрабатывать десятки строк кода писать или изобретать программные фильтры, которые позволят достичь желаемого результата. Это требует много времени сил и познаний и не всегда это целесообразно. Есть второй и более простой вариант.

Это второй способ. Нам необходимо доработать схему нашего устройства добавив в нее резистор и конденсатор. Этакой RC фильтр, который позволит избавиться от описанных недостатков и позволит работать схеме стабильно. Для реализации схемы нам понадобится резистор на 10 кОм и конденсатор 0.1uF (номинал может несколько отличаться в большую сторону).В общем виде схема будет выглядеть следующим образом:

Для тех кто плохо воспринимает принципиальные электрические схемы, вот более наглядное представление:

Думаю все представлено наглядно и в комментариях не нуждается.

Где можно найти эти самые резисторы и конденсаторы? В любом радиомагазине. Номиналы элементов ходовые, так что такая рассыпуха всегда есть в наличии. Для тех кто любит тариться на Aliexpress вот ссылка на хороший магазин с быстрой доставкой Fantasy Electronics

Ну а для тех кто хочет взять в одном месте, вот ссылки на компоненты:

Arduino Nano

Резисторы на 100 Ом

Резисторы на 10 кОм

Набор конденсаторов

Потенциометр

Основы электроники. Как работает потенциометр

Потенциометр, также называемый потенциометром, может иметь самые разные формы и использоваться во многих приложениях в повседневной жизни, например, для управления громкостью звука радио.

Потенциометр представляет собой регулируемый вручную переменный резистор с тремя выводами. На рисунке ниже вы можете увидеть несколько примеров потенциометров.

Обозначения потенциометра

На электрической схеме потенциометр обозначается одним из двух следующих символов:

Как работает потенциометр?

Потенциометр имеет 3 контакта. Две клеммы (синяя и зеленая) подключены к резистивному элементу, а третья клемма (черная) подключена к регулируемому движку.

Потенциометр может работать как реостат (переменный резистор) или как делитель напряжения .

Реостат

Для использования потенциометра в качестве реостата используются только два контакта: внешний и центральный. Положение дворника определяет, какое сопротивление оказывает потенциометр цепи, как показано на рисунке:

Если у нас есть потенциометр 10 кОм, это означает, что максимальное сопротивление переменного резистора 10 кОм, а минимальное 0 Ом. Это означает, что, изменяя положение дворника, вы получаете значение от 0 Ом до 10 кОм.

Делитель напряжения

Потенциометры могут использоваться в качестве делителей напряжения. Чтобы использовать потенциометр в качестве делителя напряжения, все три контакта соединены. Один из внешних контактов подключен к GND, другой — к Vcc, а средний контакт — это выходное напряжение.

Когда потенциометр используется в качестве делителя напряжения, положение ползунка определяет выходное напряжение. При таком подключении потенциометра получается следующая схема:

В основном делитель напряжения используется для преобразования большого напряжения в меньшее.

Выходное напряжение можно рассчитать с помощью следующего уравнения, полученного из закона Ома:0015 конус . Конусность — это отношение между положением и сопротивлением потенциометра. Наиболее распространенными типами являются линейные и логарифмические конусы .

Линейные потенциометры

Наиболее распространенной формой является простой линейный конус. В линейном конусе зависимость между сопротивлением и положением потенциометра является линейной.

Это означает, что если ручка потенциометра находится в среднем положении, выходное напряжение составляет половину напряжения на потенциометре. См. рисунок ниже:

Потенциометры с линейным конусом отмечены буквой B.

Логарифмические потенциометры

Нелинейные конусы специально используются в приложениях управления звуком, а именно логарифмические конусы (есть также обратно-логарифмические конусы ). Взаимосвязь между положением и сопротивлением показана на следующем рисунке:

Потенциометры с логарифмическим конусом отмечены буквой A.

Подведение итогов

Надеюсь, сегодня вы узнали что-то новое и нашли это объяснение полезным. .

Если вы хотите узнать больше об основах электроники или хотите начать знакомство с миром электроники, обязательно ознакомьтесь с нашей электронной книгой «Электроника для начинающих» .

Спасибо за внимание.

Создание проектов веб-сервера с платами ESP32 и ESP8266 для удаленного управления выходами и датчиками. Изучите HTML, CSS, JavaScript и протоколы связи клиент-сервер СКАЧАТЬ »

Что читать дальше…

Понравился этот проект? Будьте в курсе, подписавшись на нашу рассылку!

Что такое реостат? Простое объяснение

Вы знаете, что такое реостат? Если нет, не волнуйтесь — вы не одиноки. Здесь мы узнаем, что такое реостат . Кроме того, в этом сообщении в блоге мы обсудим конструкцию и работу реостата, а также рассмотрим некоторые из его применений!

Что такое реостат?

Реостат представляет собой тип резистора, который используется для управления потоком электрического тока. Он состоит из резистивного элемента, обычно мотка провода, и точки контакта, которую можно перемещать по длине элемента. Изменяя положение точки контакта, можно изменять сопротивление между двумя точками, что, в свою очередь, будет контролировать величину протекающего тока [1].

Реостаты используются в различных устройствах, например, в осветительных приборах, регуляторах скорости двигателя и регуляторах громкости.

Реостаты обычно используются в качестве диммеров для освещения и других электрических устройств. Их можно использовать для снижения выходной мощности устройства, что, в свою очередь, можно использовать для приглушения света или снижения скорости двигателей.
Реостаты также можно использовать для управления протеканием тока в цепи без прерывания протекания тока. Это известно как шунтирующий резистор. Поместив реостат параллельно нагрузке, можно контролировать величину тока, протекающего через нагрузку, не влияя на напряжение на нагрузке.
Реостаты также используются в качестве делителей напряжения. Поместив реостат последовательно с источником напряжения, можно регулировать напряжение на нагрузке. Это можно использовать для создания резистора, управляемого напряжением, который можно использовать для управления током, протекающим через цепь в ответ на изменения напряжения.

Реостаты могут использоваться во множестве других приложений, где необходимо контролировать поток тока. Например, их можно использовать в качестве ограничителей пускового тока, которые используются для предотвращения повреждения электрических устройств путем ограничения величины тока, протекающего через них при первом включении.
Реостаты также используются в регуляторах скорости двигателя, например, для управления скоростью электрических вентиляторов и насосов. Изменяя сопротивление в цепи, можно регулировать скорость двигателя.
Реостаты также могут использоваться в аудиоприложениях, таких как регуляторы громкости и тембра. Изменяя сопротивление в цепи, можно контролировать величину тока, протекающего через динамик, что, в свою очередь, будет управлять громкостью или тоном звука.
Реостаты также используются в качестве блоков нагрузки, которые представляют собой устройства, которые используются для проверки работы электрического оборудования путем обеспечения переменной резистивной нагрузки.

Реостаты доступны в различных размерах и формах и могут быть изготовлены из различных материалов.

Реостаты являются важным компонентом многих электронных устройств. Выберите правильный для вашего приложения, чтобы обеспечить оптимальную производительность.

Как работает реостат?

Реостат — это устройство, которое регулирует поток электричества в цепи. Он состоит из двух проводящих пластин, разделенных изоляционным материалом, например стеклом или пластиком. Пластины подключены к источнику питания и нагрузке. Величину протекающего тока можно контролировать, регулируя расстояние между пластинами.

Когда вы поворачиваете ручку реостата, вы фактически изменяете сопротивление в цепи. Сопротивление — это то, что ограничивает поток электричества.

Принцип действия реостата такой же, как у резистора. Однако реостат можно использовать для управления величиной тока, протекающего по цепи, а резистор — нет.

Кроме того, реостат можно использовать для контроля количества энергии, рассеиваемой в цепи. Увеличивая сопротивление, вы можете уменьшить количество рассеиваемой мощности.

Типы реостатов

Существует четыре основных типа реостатов: линейные, поворотные, омитовые и втычные. Каждый тип имеет свои преимущества и недостатки, поэтому важно выбрать правильный для ваших нужд.

Линейные реостаты являются наиболее распространенным типом . Они просты в использовании и могут быть установлены в любом положении. Кроме того, линейные реостаты имеют низкое сопротивление, поэтому они идеально подходят для использования с мощными устройствами. Однако они не так точны, как другие типы реостатов, и на них могут влиять изменения температуры.
Поворотные реостаты менее распространены, чем линейные реостаты , но они имеют некоторые преимущества. Поворотные реостаты более долговечны и могут выдерживать более высокие уровни мощности. Их также легче точно контролировать, чем линейные реостаты. Они также не могут быть установлены в любой ориентации, поэтому вам необходимо принять это во внимание при выборе места для них. Однако поворотные реостаты дороже, и в некоторых приложениях их сложно установить.
Реостаты Ohmite являются наиболее точными типами реостатов , но они же и самые дорогие. На них не влияют изменения температуры, поэтому их можно использовать в приложениях, где важна температурная стабильность. Однако они не так долговечны, как другие типы реостатов, и не могут выдерживать такой большой мощности.
Вставные реостаты являются наиболее универсальным типом реостатов . Их можно использовать в любом положении и легко монтировать. Они также дешевле, чем омитовые реостаты. Однако этот тип реостата менее точен, чем другие типы, и не может работать с такой большой мощностью.

При выборе реостата важно учитывать тип приложения, для которого вы его используете. Если важна точность, то лучшим выбором будет омитовый реостат. Однако, если вам нужен более прочный реостат, способный выдерживать более высокие уровни мощности, то лучшим выбором будет поворотный реостат. Если вам нужен универсальный реостат, который легко монтируется, то съемный реостат — лучший выбор.

Вы также должны учитывать требования к питанию вашего приложения, необходимую точность и среду, в которой будет использоваться реостат. Принимая во внимание все эти факторы, вы можете выбрать лучший реостат для ваших нужд.

Почему реостат соединен последовательно?

На это есть несколько причин:

Самая первая причина заключается в том, что если бы реостат был установлен параллельно, он потреблял бы слишком много тока и, возможно, перегрелся бы или вышел из строя. Это также приведет к тому, что падение напряжения на нем будет слишком маленьким, чтобы оказать какое-либо влияние на схему.
Другая причина связана с эффективностью. Когда реостат включен последовательно, весь ток, протекающий по цепи, должен проходить через реостат. Это означает, что реостат может рассеивать всю мощность, рассеиваемую в цепи. Если бы реостат был расположен параллельно, через него протекла бы только часть тока, и большая часть мощности была бы потрачена впустую.
Наконец, когда реостат включен последовательно с нагрузкой, напряжение на нагрузке будет пропорционально сопротивлению реостата. Это связано с тем, что падение напряжения на резисторе определяется выражением V=IR. Если бы реостат был подключен параллельно нагрузке, напряжение не зависело бы от сопротивления реостата.

Итак, резюмируя, причины последовательного соединения реостата следующие: защитить его от слишком большого тока, сделать его более эффективным и сделать напряжение на нагрузке пропорциональным сопротивлению реостата.

В чем разница между реостатом и потенциометром?

Потенциометры применяются для измерения электрического потенциала (напряжения) . И потенциометры, и реостаты являются резисторами, что означает, что они являются устройствами, которые сопротивляются протеканию тока.

Основное различие между реостатом и потенциометром заключается в том, что реостат используется для контроля тока в электрической цепи, а потенциометр используется для измерения электрического потенциала.

Реостат состоит из двух частей: резистивного элемента и грязесъемника. Резистивный элемент может быть изготовлен из углерода, металла или другого материала и обычно имеет две клеммы. Стеклоочиститель прикреплен к одному концу резистивного элемента и контактирует с ним при движении по поверхности. Это позволяет изменять сопротивление между двумя клеммами.

Реостаты используются в различных приложениях, например, для управления силой света лампочки или скоростью электродвигателя.

Потенциометры, с другой стороны, состоят из трех выводов: резистивного элемента, движка и третьего вывода, известного как отвод. Отвод соединяется с резистивным элементом в точке, которая не находится ни на одном из концов. Это позволяет измерять напряжение на резистивном элементе.

Потенциометры используются в таких устройствах, как радиоприемники и регуляторы громкости, для регулировки уровня аудиосигнала.

При выборе между реостатом и потенциометром важно учитывать применение и желаемый результат . Если вам нужно контролировать ток в электрической цепи, то лучшим выбором будет реостат. Если вам нужно измерить электрический потенциал, лучше использовать потенциометр.

Ознакомьтесь с дополнительными руководствами, чтобы улучшить свои знания в области электроники:

Пропускной резистор: что это такое и где он используется?
Как остановить нагревание резисторов?
Как проверить варистор?

Часто задаваемые вопросы

Кто изобрел реостат?

Первый реостат был изобретен сэром Чарльзом Уитстоном в 1833 году. Он использовал его для контроля количества тока, протекающего через электромагнит.

Что можно использовать вместо реостата?

Существует несколько альтернатив реостатам, включая потенциометры и светочувствительные резисторы (LDR).

Вы также можете подключить потенциометр так, чтобы он работал как реостат.

Что такое символ реостата?

Символ реостата представляет собой треугольник с двумя последовательными резисторами. Точка, где встречаются резисторы, называется отводом.

Можно ли использовать реостат снаружи?

Реостаты не предназначены для использования вне помещений и могут быть повреждены под воздействием погодных условий.

Как подключить потенциометр в качестве реостата?

Чтобы подключить потенциометр в качестве реостата, вам необходимо подключить стеклоочиститель (средний контакт) к одному из внешних контактов. Затем подключите другую внешнюю клемму к положительной или отрицательной клемме источника питания. Наконец, подключите другой конец источника питания к земле.

Но помните, потенциометр не рассчитан на такое же количество энергии, как реостат. Итак, если вы используете потенциометр в качестве реостата, убедитесь, что номинальная мощность горшка выше, чем мощность, которую вы пытаетесь контролировать.

Каковы возможные области применения реостатов?

Реостаты имеют широкий спектр применения . Их можно использовать для управления током в электрической цепи, для регулирования выходной мощности нагревателя или для регулировки яркости света. Реостаты также могут использоваться как часть системы безопасности, где они могут использоваться для срабатывания сигнализации, если ток в цепи превышает определенный уровень. Реостаты также могут использоваться в электродвигателях и генераторах.

Хотя реостаты используются не так часто, как раньше, из-за разработки более совершенных электронных устройств они по-прежнему находят применение во многих отраслях и областях применения. Поскольку технология продолжает развиваться, вполне вероятно, что реостаты найдут еще больше применений в будущем.

Какие примеры устройств используют реостаты?

Некоторыми примерами устройств, в которых используются реостаты, являются регуляторы освещенности , регуляторы громкости звука и печи .

Как проверить выход усилителя с помощью мультиметра?

Реостаты также используются в некоторых электромобилях для контроля скорости двигателя. Управляя величиной тока, протекающего через реостат, можно изменять скорость двигателя.

Во многих случаях вместо потенциометров используются реостаты. Потенциометры похожи на реостаты, но имеют ограниченный диапазон значений сопротивления. Реостаты, с другой стороны, могут быть изготовлены с широким диапазоном значений сопротивления.

Реостаты также могут использоваться в источниках питания постоянного тока . Изменяя сопротивление, можно регулировать напряжение. Это полезно для устройств, требующих определенного напряжения, таких как ноутбуки и сотовые телефоны.

Реостаты также используются в некоторых сварочных аппаратах . Контролируя величину тока, протекающего через реостат, можно контролировать теплоту сварки. Это важно, потому что слишком много тепла может повредить свариваемый материал.

Есть ли конкретное время, когда вы бы использовали реостат вместо резистора другого типа?

Не существует определенного времени, когда вы могли бы использовать реостат вместо резистора другого типа, но есть некоторые приложения, в которых реостат был бы более полезен. Например, если вам нужно отрегулировать сопротивление в цепи, не прерывая протекания тока, идеально подойдет реостат. Кроме того, если вам нужен мощный резистор для тяжелых условий эксплуатации, реостат может выдерживать большую мощность, чем другие типы резисторов.

Реостаты также используются в качестве регуляторов скорости электродвигателей . Регулируя сопротивление в цепи, можно изменить скорость, с которой работает двигатель.

Существуют ли особые меры предосторожности, которые необходимо соблюдать при использовании реостата?

При использовании реостата важно соблюдать меры предосторожности против поражения электрическим током . Реостаты могут генерировать высокие уровни напряжения и тока, поэтому всегда отключайте источник питания перед работой с устройством или рядом с ним. Кроме того, обязательно надевайте изоляционные перчатки и при необходимости используйте другие меры безопасности.

Следует также помнить, что реостаты могут выделять тепло, поэтому будьте осторожны и не прикасайтесь к открытым металлическим частям во время использования устройства. Если вам необходимо обращаться с реостатом во время работы, используйте ткань или другой изолирующий материал для защиты рук.

Наконец, помните, что реостаты являются прецизионными устройствами и требуют осторожного обращения. Не роняйте и не повреждайте реостат, так как это может повлиять на его работу.

Что такое реостат класса 10?

Реостат — это устройство, помогающее контролировать поток электричества в цепи . Он состоит из резистивного элемента, такого как катушка с проводом, и двух клемм. Сопротивление можно изменять, регулируя положение ползунка или ползунка, который соединяется с резистивным элементом. Это позволяет точно контролировать величину тока, протекающего по цепи. Реостаты используются в различных приложениях, включая регуляторы освещенности, источники питания и электрические двигатели.

Какова единица измерения реостата в системе СИ?

Единицей измерения реостата в системе СИ является Ом . Ом — это мера сопротивления, а реостаты — это устройства, которые управляют протеканием тока в цепи путем изменения сопротивления. Они изготовлены из материала с высоким сопротивлением электричеству, такого как углерод или графит.

Реостаты также можно использовать для измерения напряжения и тока в цепи . Измерив напряжение на реостате, мы можем рассчитать величину тока, протекающего через него. Эта информация может быть использована для устранения неполадок с электричеством или определения того,

Для чего в электрических цепях используют реостат?

Реостаты используются в электрических цепях для различных целей . Чаще всего используется для управления потоком тока в цепи. Управляя величиной тока, протекающего через цепь, реостаты можно использовать для регулирования напряжения в цепи или для управления мощностью, потребляемой нагрузкой.

Реостаты также могут использоваться в качестве датчиков в некоторых приложениях . Измеряя сопротивление реостата, можно определить положение движущегося объекта, например вала двигателя или ручки потенциометра. В этом приложении реостат действует как переменный резистор, сопротивление которого изменяется в зависимости от положения движущегося объекта.

Наконец, реостаты могут использоваться в качестве переменных резисторов в электронных схемах . Изменяя сопротивление реостата, можно изменять характеристики цепи, например коэффициент усиления усилителя или частоту среза фильтра.

Реостат изменяет напряжение?

Реостаты не влияют на напряжение напрямую . Однако, изменяя ток, протекающий через цепь, они косвенно изменяют падение напряжения в этой цепи.

Обычно чем выше сопротивление реостата, тем больше падение напряжения . Увеличивая сопротивление, реостаты можно использовать для эффективного снижения напряжения в цепи.

И наоборот, уменьшение сопротивления приведет к увеличению тока и соответствующему увеличению падения напряжения. Следовательно, уменьшая сопротивление, реостаты можно использовать и для повышения напряжения в цепи.

Как подключить реостат?

Существует несколько различных способов подключения реостата в зависимости от типа устройства, с которым вы его используете. Но обычно вам нужно будет подключить один провод реостата к источнику напряжения, а другой провод к устройству, которым вы хотите управлять током. Не забудьте подключить к источнику питания и другой провод вашего устройства!

Когда все настроено, включите питание и наблюдайте за протеканием тока через устройство. Если все работает правильно, вы сможете контролировать величину тока, протекающего через устройство, регулируя положение ручки реостата.

В чем недостаток использования реостата?

Использование реостатов имеет несколько недостатков. Во-первых, они, как правило, большие и громоздкие , поэтому они не идеальны для использования в небольших помещениях. Другое дело, что они могут выделять много тепла , поэтому их следует использовать с осторожностью в приложениях, где тепло может быть проблемой. Наконец, поскольку они имеют много движущихся частей, они могут быть несколько хрупкими и могут требовать большего обслуживания , чем другие типы электрических компонентов.

Тем не менее, во многих случаях преимущества использования реостата перевешивают недостатки. Реостаты прочны и надежны и могут без проблем выдерживать большую мощность. Их также относительно легко найти и купить, что делает их хорошим выбором для многих приложений.

Переменное сопротивление и реостат — это одно и то же?

Термины «переменный резистор» и «реостат» часто используются взаимозаменяемо, но между ними есть разница. Реостат регулирует ток в цепи, регулируя сопротивление в цепи с помощью двух клемм, а переменный резистор представляет собой электрический компонент, который изменяет величину тока в цепи, имея три клеммы.

Полезное видео: Что такое реостат?

Заключительные мысли

Реостаты являются универсальным и незаменимым инструментом во многих отраслях промышленности. Регулируя поток электричества, их можно использовать для управления всем, от скорости электродвигателя до силы света лампочки. Если вам нужно контролировать поток электроэнергии в вашем доме или на рабочем месте, реостат, вероятно, является лучшим решением.

Несмотря на то, что реостаты являются относительно простыми устройствами, важно выбрать правильный для вашего приложения. Обязательно учитывайте номинальное напряжение и ток реостата, а также номинальную мощность. Имея так много различных типов и размеров реостатов, у вас не должно возникнуть проблем с поиском реостата, соответствующего вашим задачам!

Реостаты играют жизненно важную роль в обеспечении бесперебойной работы наших домов и предприятий. Так что в следующий раз, когда вы увидите его, найдите минутку, чтобы оценить его скромную силу!

Была ли эта статья полезной для вас? Дайте нам знать в комментариях ниже! И обязательно ознакомьтесь с другими нашими сообщениями в блоге, чтобы узнать больше подобного контента.
