Какой кабель можно использовать на улице и как его прокладывать
Перейти к списку
Все статьи /
тесли
tesli
кабель
монтаж
эксперт
При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.
Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.
Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.
Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.
Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.
Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»
Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.
Прокладка по фасаду здания или между зданиями
Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.
Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.
Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

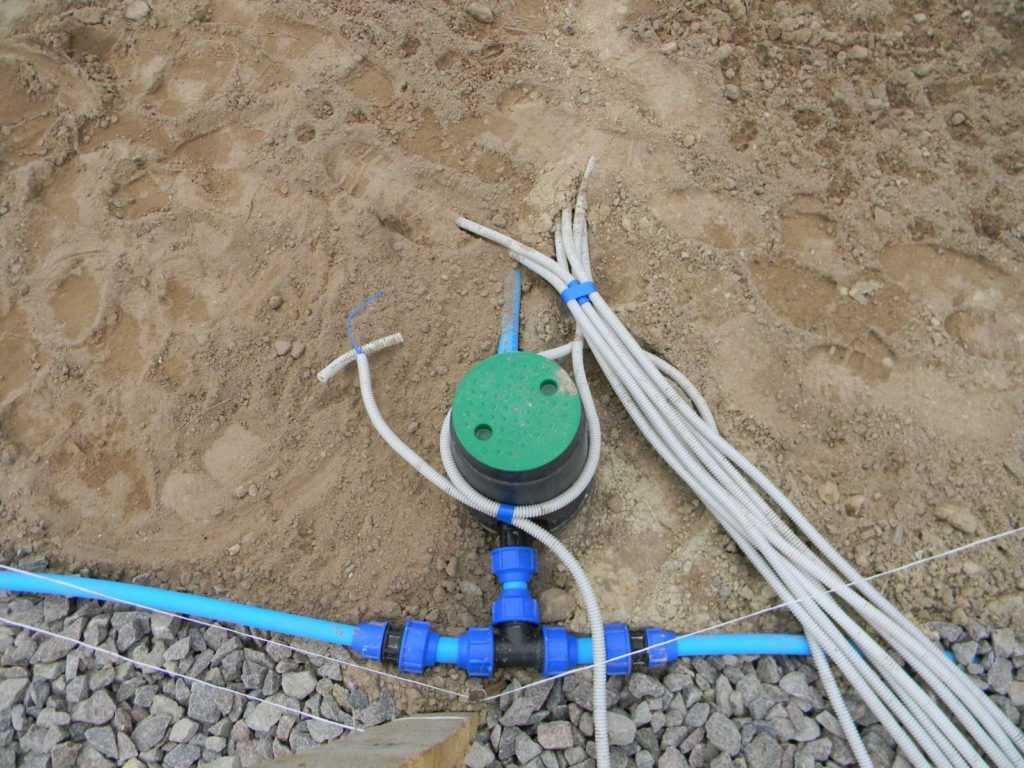

Прокладка в земле
Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:
Нет ультрафиолета.
Защищены от низких температур и ветра.
Не портят внешний вид участка.
Нет вероятности порвать при переноске под линией габаритных предметов.
Но недостатки и проблемы также есть:
Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
Самая опасная проблема – повреждение кабеля животными, например, кротами.
Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.
Медные провода и электрический силовой кабель | Кабель, провод
Кабель силовой ППГнг(А)-HF 3х1,5 круглый ГОСТ 31996 ККЗ Артикул: KKZ40-00009633 Кабель силовой огнестойкий с полимерной изоляцией марки ППГнг-HF не поддерживающий горение с тремя цельнотянутыми медными жилами сечением 1,5 мм2, ККЗ, изготовлен по ГОСТу.
61,08
р.
Калужский кабельный завод
Лампа в ловушки для насекомых в пленке Sylvania F20W T12 BL368 G13 590mm сушка гель-лака-полимер Артикул: 0000125 Лампа в ловушки для насекомых в пленке Toughcoat Sylvania F20W T12 BL368, 24°, мощностью 20 Ватт с цоколем G13
1 262,14
р.
Sylvania
Ретро провод «Эко» 3х2,5 витой ГОСТ бежевый (50м) РЭМЗ Артикул: SQ2801-0114 Бежевый кабель РЭМЗ три жилы сечением 2,5мм2 для наружной электропроводки под старину
Кабель силовой огнестойкий с полимерной изоляцией марки ППГнг-HF не поддерживающий горение с тремя цельнотянутыми медными жилами сечением 1,5 мм2, ККЗ, изготовлен по ГОСТу. Калужский кабельный завод
Кабель силовой огнестойкий с полимерной изоляцией марки ППГнг-FRHF не поддерживающий горение с тремя цельнотянутыми медными жилами сечением 1,5 мм2, ККЗ, изготовлен по ГОСТу. Калужский кабельный завод
Артикул: LAN 745
Кабель витая пара Cavel LAN 745 7a S/FTP 4х2х AWG23/1 PVC [бухта 100м]
Кабель связи экранированная витая пара S/FTP 4PR AWG23/1 категория 7a, для внутренней проводки Cavel Cavel (Кавел)
Артикул: 01-9090
Провод ПНСВ 1,2 для прогрева бетона неоцинкованный белый [1000м]
Провод нагревательный ПНСВ 1,2мм для обогрева бетона 1000м. , белый АРТЕКС-КАБ АРТЕКС-КАБ
Плоский силовой кабель ВВГ-Пнг-LS не поддерживающий горение с пониженным выделением дыма, две цельнотянутые жилы сечением 1,5 мм2, изготовлен по ГОСТу, ККЗ. Калужский кабельный завод
Артикул: B1-551-21-100
Изолятор Bironi пластиковый белый (100 штук в упаковке)
Пластиковые изоляторы Bironi для крепления витого ретро провода к стене, цвет белый BIRONI (Бирони)

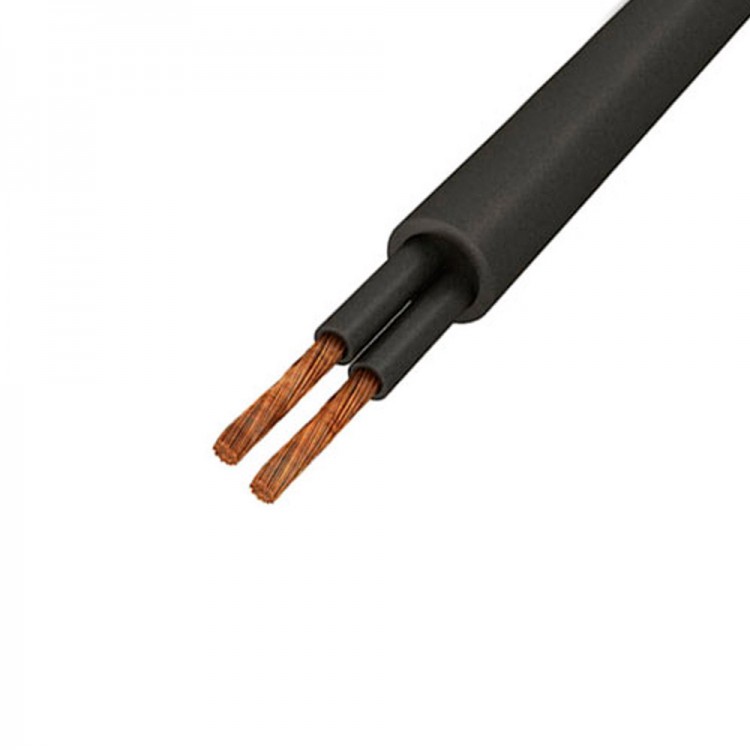

Двухжильный многопроволочный кабель не поддерживающий горение с низким выделением дыма марки ПВСнг-LS сечением 0,75 мм, длиной 200м, черного цвета, ККЗ Калужский кабельный завод
Артикул: ВПП 2,5-0,38
Водопогружной провод ВПП 2,5 380В
Провод установочный для водопогружных электродвигателей ВПП 2,5-0,38 Кабельный завод
Артикул: UZA-25-D16
Наконечник герметичный изолированный НИМ 16 (CPTAU 16) ИЭК
Наконечник кабельный для герметичного оконцевания многожильных проводов НИМ 16 ИЭК IEK (ИЭК)
Артикул: 10900341
Зажим прокалывающий Р4 1,5-10/6-95 НИЛЕД
Малогабаритный прокалывающий зажим Р4 для проводов сечением 1,5-10 мм2 и жил магистрали с сечением 6-95 мм2 Нилед (Niled)
Бронированный силовой кабель ВБШвнг-LS не поддерживающий горение с пониженным выделением дыма, три медные жилы сечением 2,5мм2, изготовлен по ГОСТу, ККЗ. Калужский кабельный завод
Кабель силовой огнестойкий с полимерной изоляцией марки ППГнг-HF не поддерживающий горение с тремя цельнотянутыми медными жилами сечением 2,5 мм2, ККЗ, изготовлен по ГОСТу. Калужский кабельный завод
Артикул: МКЭШ 2х0,5
Кабель монтажный МКЭШ 2х0,5 экранированный
Кабель монтажный многожильный, медный, луженый с пластмассовой изоляцией МКЭШ 2х0,5мм2 Кабельный завод
Артикул: B1-551-211-100
Изолятор Bironi пластиковый слоновая кость (100 штук в упаковке) (бежевый)
Пластиковые изоляторы Bironi для крепления витого ретро провода к стене, цвет бежевый BIRONI (Бирони)
Двухжильный многопроволочный кабель не поддерживающий горение с низким выделением дыма марки ПВСнг-LS сечением 1,5 мм, длиной 150м, черного цвета, ККЗ Калужский кабельный завод
Артикул: 01-0344
Кабель Rexant SFTP 4PR 24AWG cat. 5e outdoor CU уличная витая пара [бухта 305м]
Кабель информационный для внешней прокладки экранированная витая пара SFTP 4PR 24AWG категория 5E 305м наружный REXANT Rexant (Рексант)
Артикул: KKZ40-00000139
Кабель силовой NUM 3х1,5 ГОСТ 31996 ККЗ
Кабель силовой марки NUM с тремя цельнотянутыми медными жилами сечением 1,5 мм2, ККЗ, изготовлен по ГОСТу. Калужский кабельный завод
Силовой кабель с тремя медными жилами сечением 1,5 мм2. Электрокабель НН
Артикул: LAN 641 NE
Кабель витая пара Cavel LAN 641 NE 6 F/UTP 4х2х AWG23 PVC [бухта 200м]
Кабель связи экранированная витая пара FTP, категория 6, AWG23 LAN 641 NE Cavel Cavel (Кавел)
Страницы:
Сортировать по:
умолчанию
цене
по наличию
Виды кабеля для различного применения
Силовой кабель используется для передачи электричества из места его производства в промышленные объекты или предприятия, стационарные силовые и осветительные установки и другие объекты. В зависимости от области применения, электрический кабель может состоять из различных конструктивных элементов, но у каждого есть три обязательных элемента:
• токопроводящая жила,
• изоляция токопроводящей жилы,
• оболочка.
Кабель NYM (NUM) незаменим в промышленном и бытовом монтаже цепей электрического освещения и силового оборудования. Его можно использовать в помещениях с любым уровнем влажности, внутри бетонных и кирпичных стен. В случае применения кабеля NYM на открытом воздухе необходимо избегать воздействия прямых солнечных лучей – закрыть его в трубе или специальном установочном канале.
Силовые кабели ВВГнг — кабели с жилами из меди, поливинилхлоридной изоляцией и оболочной из такого же материала. LS (Low Smoke) в названии означает низкое дымо- и газовыделение. «Нг» также означает, что кабель изготовлен из материала, не поддерживающего горение.
Кабели связи предназначены для передачи различной информации. Кабель «витая пара» передает слаботочные токи, несущие цифровую или аналоговую информацию, телефонный – в линиях связи.
Кабели контрольные типа КВВГ,КВВГнг, КВВГнг-LS предназначены для прокладки в производственных помещениях с любым уровнем влажности, на кабельных эстакадах, в коробах и блоках. Возможно использование в агрессивной среде, но без существенных механических воздействий. Контрольный кабель используется для подключения устройств c постоянным напряжением до 1000В или с номинальным переменным напряжением до 660В при температуре от -50 °C до +50 °C.
Экранированные кабели — такие кабели, в которых провода заключены в металлическую оплетку. Экран повышает прочность изоляции жил и снижает влияние окружающей среды.
Провод бытовой используется для стационарной прокладки в силовых и осветительных сетях с номинальным напряжением не более 250 — 380 В.
Установочные провода также можно использовать для монтажа электрооборудования на номинальное напряжение до 450В или постоянное до 1000В.
Подбор площади сечения электрического кабеля по мощности
Правильный расчёт силового кабеля безопасность имущества и людей вне зависимости от места и условий эксплуатации. Большая часть пожаров, где эпицентром возгорания является электрооборудование зачастую возникает из-за неграмотного подбора силовых кабелей.
Первым фактором для выбора является материал, из которого изготавливаются жилы. Два варианта: медь и алюминий. Выбирая медь, Вы отдаёте предпочтение качеству (долговечность, большая электропроводность и прочность), однако при всём этом цена за метр медного кабеля значительно выше, чем алюминиевого.
Основной нормативный документ, от которого следует отталкиваться, осуществляя подбор площади сечения электрических проводов и кабелей, являются Правила Устройства Электроустановок (ПУЭ).
Силовой кабель ВВГ представляет собой изделие из однопроволочных жил, выполненных из меди. Сверху изолируется ПВХ чёрного цвета. По форме бывает круглым и плоским. Такой кабель компактен и лёгок при монтаже, если сравнивать его с аналогичными NYM-кабелями. Отдельно выделяет его несгораемый тип нг (ВВГнг). Его противопожарные свойства достигаются путём примеси в оболочку противопожарных добавок, которые предупреждают возгорание.
Силовой кабель NYM представляет собой изделие из однопроволочных жил, выполненных из меди. Сверху изолируется ПВХ серого цвета. Форма сечения — круглая. Благодаря двум оболочкам является более пожаростойким. (номинальное напряжение сетей — 660В, частота 50 Гц). Более удобен для герметизации отдельных мест при монтаже и прост в разделке концов благодаря мелонаполненному межжильному заполнителю.
Провод ПВС состоит из многопроволочных гибких жил, выполненных из меди. Сверху изолируется ПВХ белого цвета. Форма сечения — круглая. Благодаря значительной гибкости является хорошим выбором в качестве подключения бытовых приборов. Другое название кабеля — соединительный провод.
Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.
Внимание! Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений. Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).
Масса из нескольких электрических проводов тянется от близлежащих электрических столбов к крышам почти каждого дома в Сент-Поле и Миннеаполисе. Они входят в маленькую пластиковую крышку и затем спускаются вниз по стене здания, пока не достигают электрического счетчика. Эти провода называются сервисной мачтой .
В каждом доме, питающемся от воздушных распределительных проводов, должна быть служебная мачта. Если вы живете в Сент-Поле или Миннеаполисе, он у вас почти наверняка есть. Однако, несмотря на их важность, о сервисных мачтах легко забыть. Большинство домовладельцев не знают, что такое сервисная мачта, пока с ними не случится что-то не так. К сожалению, если вы не знаете, что такое мачта, вы можете подвергнуть себя риску, даже не подозревая об этом! Вот что вам следует знать о своей сервисной мачте, в том числе о том, как определить, что с ней что-то не так:
Что такое сервисная мачта?
На сервисной мачте находятся провода, передающие энергию от городской воздушной распределительной сети к вашему дому. Другими словами, мачта — это мост между вашим домом и источником питания. Он отвечает за введение всего напряжения, которое использует ваша электрическая система, в вашу домашнюю систему. Без функциональной мачты у вас не было бы силы!
Большинство людей определили бы «вашу» служебную мачту как провода, которые физически соединяются с вашим домом. Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электрического счетчика.
Несу ли я ответственность за свою сервисную мачту?
Да. Это часто сбивает с толку, поэтому мы проясним это: домовладельцы несут ответственность за обслуживание своей сервисной мачты с того момента, как она связывается с их домом . Если с вашей мачтой что-то не так, вам придется самостоятельно согласовывать ее ремонт. Ваша мачта является частью вашей домашней электросистемы, так же как ваш счетчик, панель и цепи. Как и все эти компоненты, важно правильно ухаживать за мачтой!
Каковы наиболее распространенные проблемы с сервисной мачтой?
Несмотря на установку, предназначенную для их защиты, погодные условия и другие природные явления иногда повреждают или смещают сервисные мачты. Сервисные мачты также должны соответствовать очень специфическим критериям, чтобы быть безопасными и соответствовать требованиям. Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:
Отсоединенные или ослабленные провода
Обычно это происходит, когда ветка или другой кусок природного мусора падает на висящие провода между домом и распределительными линиями. Вес падающих обломков отрывает провода служебной мачты от стены дома. Служебная мачта всегда должна быть заподлицо со стеной и прикреплена к ней. Ослабленные, свисающие служебные провода очень опасны.
Слишком близко к окну
Электротехнические правила требуют, чтобы провода мачты всегда находились на расстоянии более трех футов от окон. Помните: напряжение, проходящее по этим проводам, поступает непосредственно от распределительной линии. Постоянное напряжение не имеет предохранителей, а значит, очень опасно.
Слишком низко
Электротехнические правила также предусматривают, что свисающие провода, соединяющие домашнюю служебную мачту, никогда не должны находиться ниже 10 футов от земли. Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.
Возникновение искрения или курение
Если провода вашей сервисной мачты повреждены или оголены, они могут выпускать до 240 вольт незащищенного электричества в свое непосредственное окружение. Такое большое напряжение может вызвать серьезные электрические пожары или даже оказаться смертельным, если вы соприкоснетесь с ним.
Ослабленная или отсоединенная розетка счетчика
Провода вашей сервисной мачты подключаются к более крупной электрической системе вашего дома через счетчик электроэнергии. В частности, провода подключаются к счетчику через гнездо счетчика. Гнездо счетчика расположено сверху счетчика под защитным покрытием.
Если это покрытие и/или флюгер наверху дома отсоединится от мачты, гнездо счетчика будет уязвимо для погодных условий и может быть повреждено. ВАЖНО: Не пытайтесь самостоятельно присоединить отсоединенную розетку электросчетчика . Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.
Частично закрыт сайдингом или стеной
Если в вашем доме есть лепнина, возможно, ваши инженерные провода были встроены внутрь стены. Это противоречит кодексу, в котором говорится, что служебная мачта всегда должна находиться полностью вне стены. Обычно это происходит после расширения дома или проживания.
Что делать при проблемах с сервисной мачтой?
Во-первых: мы настоятельно не рекомендуем пытаться устранить проблемы с мачтой самостоятельно. Рабочее напряжение мачты очень опасно. Ваша сервисная мачта имеет решающее значение для безопасности и эффективности всей вашей домашней электрической системы. Если он кажется поврежденным, отсоединенным или иным образом неисправным, вы должны немедленно его починить. Электрики устранят большинство проблем с мачтой, заменив поврежденную проводку и инфраструктуру.
Обученные и сертифицированные специалисты-электрики Early Bird имеют все необходимое для быстрого и эффективного решения вашей проблемы с мачтой. Мы проведем проверку, выясним, что не так, и найдем лучший способ исправить это, чтобы это не навредило вам или вашей семье.
Если вы считаете, что с вашей сервисной мачтой что-то не так, или у вас просто есть дополнительные вопросы, позвоните в Early Bird сегодня! Мы рады помочь вам успокоиться.
Обеспечение электроэнергией вашего дома: как работают электрические сети
Наконец-то мы добрались до провода, по которому в ваш дом подается электричество! Мимо типичного дома проходит набор столбов с одной фазой питания (на 7200 вольт) и заземляющим проводом (хотя иногда на столбе бывает две или три фазы, в зависимости от того, где дом расположен в распределительной сети). В каждом доме барабан трансформатора прикреплен к столбу.
Во многих пригородных районах линии распределения проходят под землей , и в каждом или двух домах есть зеленые трансформаторные будки.
Advertisement
Работа трансформатора состоит в том, чтобы уменьшить напряжение 7200 вольт до 240 вольт , которое обеспечивает нормальное бытовое электроснабжение. Давайте посмотрим на этот столб еще раз, снизу, чтобы увидеть, что происходит:
Обратите внимание, что по столбу идет оголенный провод. Это заземляющий провод. У каждого столба электропередач на планете есть такой. Если вы когда-нибудь увидите, как энергетическая компания устанавливает новый столб, вы увидите, что конец этого оголенного провода прикручен степлером к основанию столба и, следовательно, находится в прямом контакте с землей на расстоянии от 6 до 10 футов (1,8 фута). до 3 метров) под землей. Это хорошее, прочное заземление. Если вы внимательно осмотрите столб, вы увидите, что заземляющий провод, идущий между столбами (и часто оттяжки, идущие по бокам), прикреплен к этому прямому соединению с землей.
Два провода идут от трансформатора и три провода идут к дому. Два от трансформатора изолированные, а третий голый. Голый провод — это заземляющий провод. Каждый из двух изолированных проводов несет по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать как 120-вольтовые, так и 240-вольтовые приборы. Трансформатор подключен в такой конфигурации:
«»
Массовое отключение электроэнергии в 2003 году продемонстрировало серьезную проблему, присущую стандартной системе распределения электроэнергии.
(К) 2002 HowStuffWorks
240 вольт поступают в ваш дом через счетчик ватт-часов , который измеряет потребление электроэнергии, чтобы энергетическая компания могла взимать с вас плату за прокладку всех этих проводов. В прошлом считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые связываются напрямую с энергетической компанией.
Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»
Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.
, белый АРТЕКС-КАБ
5мм2
35 НИЛЕД
5e outdoor CU уличная витая пара [бухта 305м]
В зависимости от области применения, электрический кабель может состоять из различных конструктивных элементов, но у каждого есть три обязательных элемента:
Большая часть пожаров, где эпицентром возгорания является электрооборудование зачастую возникает из-за неграмотного подбора силовых кабелей.
Эти провода называются сервисной мачтой .
Провода изначально контактируют с большинством домов на крыше, где они входят в пластиковую крышку, называемую «навесом». От флюгера провода сбегают по стене дома вертикально, пока не достигают розетки электрического счетчика.
Даже если ничто не повредило сервисные мачты, они все равно могут сломать код. Вот наиболее распространенные проблемы, которые могут повлиять на мачты бытового обслуживания:
Часто домовладельцы могут непреднамеренно нарушить этот код при строительстве террас или пристроек к своим домам.
Розетка вашего счетчика напрямую передает незащищенное напряжение в ваш дом. Повторное прикрепление очень опасно и должно выполняться только профессионалами.
Голый провод — это заземляющий провод. Каждый из двух изолированных проводов несет по 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать как 120-вольтовые, так и 240-вольтовые приборы. Трансформатор подключен в такой конфигурации:
