Опрессовка проводов. Инструмент и виды гильз. Обжатие

Самый действенный способ соединения проводов в местах, где сильная вибрация, когда длина проводов для соединения недостаточна для сварки или пайки — опрессовка проводов. Такой процесс может осуществляться двумя способами: гильзами или наконечниками.

Но для качественного соединения необходим специальный инструмент в виде прессовых клещей, либо оборудования с гидропрессом.

В силовых и распределительных шкафах при использовании гибкого многожильного медного провода положено устанавливать гильзы на оголенные части провода. Этот процесс называется гильзование, иногда обжим или опрессовка проводов. Гильзы выпускаются разных размеров, от 0,75 до 40 мм

². Есть гильзы с изолированным фланцем и без него. Кроме цены нет никакой разницы.

Обычно фланцы гильз маркируются по цвету, который соответствует размеру гильзы. Но есть производители, которые не заморачиваются, и выпускают одноцветные гильзы. В любом случае, диаметр гильзы нужно выбрать такой, чтобы гильза заходила на провод как можно плотнее. Это не всегда можно сделать по маркировке, так как некоторые провода могут быть выполнены по ТУ, и иметь меньше размер, чем заявленный.

Часто гильзы на 1,5 мм² с легкостью залетает на провод с маркировкой 2 мм². Еще один важный момент – это материал, из которого изготовлены гильзы. При покупке убедитесь, что это медные и луженые гильзы. Взаимодействуя с воздухом, медь может окисляться, темнеть и терять качество контакта. Лужение меди – это старый способ, которым издревле пользуются электрики, чтобы сделать контакт долговечным и надежным. Сделать как для себя.

Зачем нужна опрессовка проводов

Что плохого в обычном методе крепления провода в зажимах электрических приборов? При зажиме пучок провода раздавливается и распушается. А некоторые проводки разрушаются. Отделенные от основной группы и поврежденные проводки, уже не используются, что приводит к нагреву мест соединения, иногда даже их обгорание.

Также медь остается открытой для доступа влаги и кислорода, что приводит к ее потемнению и окислению. Вследствие чего также теряется качество контакта. Опрессовка проводов гильзами поможет увеличить в разы надежность соединений и устранить все эти перечисленные проблемы.

Во-первых, обжатый гильзой конец, считается воздухонепроницаемым. Гильза не позволит проводкам повредиться или быть незадействованными, а ее луженая поверхность будет надежно защищена от воздействия окружающей среды.

Что нужно для гильзования

Гильзы продаются в огромном количестве, в любом ассортименте, в любом магазине электротоваров и как минимум, нужно обжимное устройство:

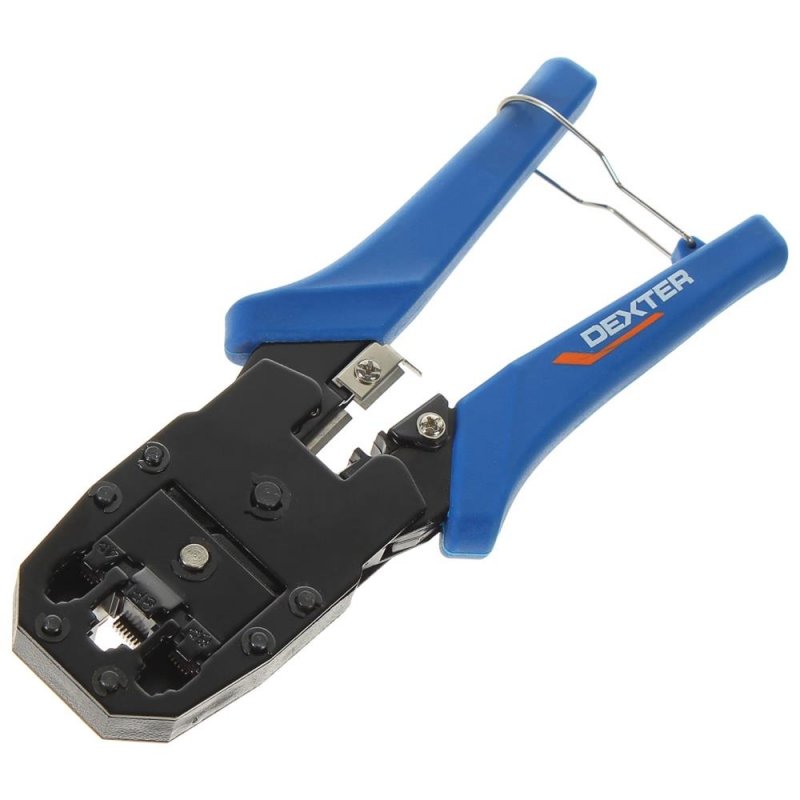

• Двухгубочное устройство. Это устройство выполнено в виде пассатиж, но с системой усиления сжатия, с двумя губками. Существуют разные виды губок для обжатия, как гильз, так и для вилочных или круглых наконечников для проводов.

• Также существую четырехгубочные обжимники. Они служат для обжима только гильз.

• Еще существуют и шестигубочные обжимники.

• В дополнение можно приобрести устройство оголения проводов. Их также существует несколько видов, для разных проводов.

Также хорошо приобрести резак для выполнения точных срезов. Продавцы даже дают кусок провода и резак, предлагают попробовать сделать срез. Провод режется как по маслу. Так что, без сомнений можно приобретать такой резак, так как он хорошего качества. Он очень пригодится для работы.

Порядок обжатия проводов

• Обрезаем провод резаком. Нужен очень точный срез. Чем он точнее, тем легче будет надеть гильзу, не замяв проводков.
• Отмеряем и оголяем часть провода на длину гильзы. Работаем очень осторожно, чтобы не повредить проводки. Смысл гильзования теряется, если мы все равно повредим несколько проводков и ухудшим качество контакта. Никогда не скручивайте провода перед тем, как надевать их на гильзу, даже слегка. У гильзы есть небольшая юбочка. Она поможет надеть гильзу даже на слегка распушенный провод. Эту важную фишку знают даже не все профессионалы. В других средствах информации могут показывать, что все хотя бы слегка скручивают проводки. Этого делать категорически нежелательно, потому что проводки обжимаются под очень высоким давлением так, что даже могут терять свою округлую форму, если лежат параллельно, принимая слегка шестигранную форму. Это приводит к увеличению контакта проводов между собой. Если же их скрутить, то при обжимке в тех местах, где провода пересекаются, проводки могут передавить друг друга и деформироваться.
• Надеваем гильзу на оголенную часть провода. Можно слегка покручивать гильзу, это не страшно.
• Вставляем в зажим соответствующего размера и зажимаем.

Теперь, присоединяя провод к автомату или другому устройству, будет очень надежное и долговечное соединение, которое обеспечила опрессовка проводов.

Способ соединения в металлических гильзах

При ремонте или прокладке проводки необходимо создавать надежные электрические соединения проводов. Есть много различных способов, которые выбираются исходя из условий объекта. Рассмотрим, как проводится соединение и опрессовка проводов, применяемые инструменты.

Использование гильз

Гильзы используются для соединения проводов в электропроводке в случаях:

• Применяется электрооборудование с нагрузкой большими токами. Необходимо обеспечить надежный контакт для исключения нагрева.
• Сечение провода не позволяет сделать соединение проводов другими способами.
• Нет места в распределительной коробке для соединений. Провода соединяются за пределами коробки.
• Пространство для соединения ограничено, большая высота объекта, другие способы сделать проблематично.

Виды гильз

Важно выбрать правильно диаметр гильзы и ее материал, так как качество контакта будет от этого зависеть. Гильзы делятся по материалу изготовления. Бывают гильзы обычные медные, определенного диаметра и длины. Существуют также луженые гильзы. Ее поверхность покрывается смесью висмута и олова для предотвращения окисления металла.

Алюминиевые гильзы имеют такие же параметры, как и медные. Комбинированные варианты гильз служат для соединения проводов, изготовленных из разных металлов, называются алюмомедными, с обозначением ГАМ.

В медную половину вставляется провод из меди, а в другую половину укладывается провод из алюминия. Два элемента гильзы соединяются фрикционной сваркой. Это уменьшает потери тока на контактах.

Гильзы изолированные. На поверхности нанесен слой изоляции из ПВХ. Гильзы опрессовываются вместе с изоляцией. Они применяются только для медных проводов.

Конструктивные особенности

• Обычные гильзы с отверстием, классического вида.
• Комбинированная модель из двух половинок.
• Гильзы луженые и медные, имеющие в центре поперечную перегородку для обеспечения вставления равных частей проводов с обеих сторон гильзы. Это позволяет создать равное распределение тока.
• Гильзы могут иметь одно отверстие с одной стороны, для соединения разветвляющей сети вставляются несколько проводов в одно отверстие.

Инструменты

• Нож для снятия изоляции.
• Бокорезы и пассатижи для отрезания провода.
• Опрессовочные клещи классического типа, для ручного использования.
• Мощные клещи с длинными ручками или с гидропрессом. Для соединения жил более 6 мм².
• Расходные материалы, изолента, термоусадка.

Порядок опрессовки проводов

• Определяется способ соединения проводов: стык в стык, или с одной стороны гильзы.
• Выбирается размер, материал гильзы и ее форма. Для медных проводов выбираются медные гильзы, для алюминиевых проводов – алюминиевые гильзы. Для разных проводов – комбинированные. Диаметр гильзы выбирается по сечению проводов.
• Ножом снимается изоляция с обоих концов провода. Длина снятия определяется по глубине вставления в гильзу. Излишнее снятие изоляции не рекомендуется.
• Зачищенные края провода вставляются в гильзу. Гильза устанавливается в опрессовочные клещи в соответствующую ячейку. Сжимаются рукоятки клещей. Обжатие делается по всей длине гильзы.
• Контакты с обжатыми гильзами необходимо заизолировать. Можно воспользоваться термоусадочными материалами, применяя нагрев газовой горелкой. Также применяют изоляционную ленту или пластиковые наконечники.

Ошибки при опрессовке проводов

• Основной ошибкой является неправильный подбор типа гильзы. Если она меньше, чем нужно, то провод может передавиться краем гильзы, что приведет к переламыванию сплющенной жилы. Если гильза оказалась большой, то надежность контакта станет хуже. При этом провода в гильзе будут лежать неплотно. С течением времени соединение нагреется, подгорит. В итоге нарушится контакт соединения проводов.
• Подбор матриц и пуансонов для клещей осуществлен неправильно. Это приводит к подобному эффекту, что обуславливает также плохой контакт с вытекающими последствиями. Надо учитывать, что матрицы постепенно изнашиваются, их размеры нарушаются. Укорачивание гильзы недопустимо. Это снижает площадь контакта.
• Опрессовка проводов гильзами проводится с помощью молотка и зубила. Это недопустимо с точки зрения правил опрессовки. В крайнем случае, когда нет возможности использовать нормальный инструмент, это может быть допущено. Но если имеются хорошие инструменты, то другой альтернативы не может быть.

Похожие темы:

• Соединения проводов. Методы соединений и особенности
• Распределительные коробки. Виды и особенности установки
• Кросс модули. Устройство и виды. Установка и подключение
• Как правильно паять. Оборудование и инструменты. Советы по пайке
• Кабельные муфты. Виды и применение. Особенности и монтаж

один из самых надежных способов соединения

Вопрос, связанный со способом соединения проводов, может коснуться практически каждого владельца дома, дачи, гаража или автомобиля. Важность выбора этого способа напрямую зависит от выбранного способа, ведь от соединения проводов будет зависеть долговечность всей системы и качество ее работы в целом. Наиболее простым и надежным является соединение методом обжима.

Содержание

• 1 Каковы бывают способы соединения и каковы их плюсы и минусы?
• 2 В чем преимущества и суть метода?
• 3 В чем состоит процесс соединения?
• 4 Типичные ошибки при монтаже проводом методом обжима

Каковы бывают способы соединения и каковы их плюсы и минусы?

Помимо обжима, существуют и другие способы проделать с поводами ту же манипуляцию. У каждого из них есть свой набор положительных и отрицательных черт. Первым методом, который приходит на ум, является пайка – в электронике она до сих пор удерживает лидирующие позиции по частоте применения. Соединение этим способом имеет высокую механическую прочность, но в условиях повышенной влажности и перепадов температур не подойдет. Причина кроется в довольно быстром окислении, которое перерастает в дополнительное сопротивление между элементами схемы и планомерному ухудшению ее работы.

Другой метод – скрутка: его можно применять даже с минимальным набором инструментов. При этом, проводники сохраняются в целости – чтобы скрутить провода, необходимо лишь очистить небольшие их участки от изоляции. Демонтаж соединения также довольно прост, но мириться придется с небольшой площадью контакта и небольшой надежностью соединения.

Как видим, опрессовка проводов или, как ее часто еще называют, соединение методом обжима – способ, совмещающий преимущества аналогичных способов. Для этого понадобятся лишь гильзы и специальные клещи.

В чем преимущества и суть метода?

Важным показателем надежности обжима является его распространение среди крупных производителей: почти все компании, собирающие электрические схемы в готовом виде, используют именно этот способ в качестве основного. Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения.

Преимуществ у способа много: для того, чтобы приняться за соединение, нужно иметь при себе лишь клещи (т. н. “кримперы”) и гильзы. Кроме того, обжим довольно прост и не требует высокого уровня мастерства. Если же используются ряд специальных наконечников, то можно осуществить не только соединение, но и герметизацию – это может быть критически важно при работе в условиях перепадов влажности. Помимо клещей, здесь понадобится лишь зажигалка или фен. Сама конструкция при этом получается очень прочной: со временем она не теряет в надежности и будет исправно служить годами.

В чем состоит процесс соединения?

Для всех манипуляций стоит приобрести муфты под диаметр провода – это показатель должен вдвое превышать таковой у провода вместе с изоляцией. Комплектующие со стороны подобны цилиндрам с отсутствующими основами сверху и снизу – именно в эти отверстия устанавливаются провода (их наконечники) – дальше в ход идут клещи. Существует два вида муфт: с простой и усложненной изоляцией. Первые используют в качестве основного и единственного изолятора пластик, а вторые же снаружи имеют слой термоусадки, а внутри – слой клея с опциями герметика. Изначально подобные муфты изготавливались лишь Европе, но не так давно в Поднесесной довольно удачно начали копировать наработки компаний по ценам в несколько раз ниже. Сами же клещи (кримпер) стоит тоже выбирать с умом: оптимальный вариант имеет трещотку для фиксирования, которая значительно упрощает работу с изолированными и неизолированными проводами.

Процесс начинается с разрезания проводов кусачками. Далее провода необходимо очистить от изоляции на длину, которая составляет примерно половину гильзы – обычно достаточно убрать не более 5 мм. Если с одной стороны будет более одного провода, то необходимо выполнить их скрутку. Далее надеваем гильзу и немного зажимаем клещами. Если термоусадка имеется в комплекте, то ее стоит надеть до этого.

Клещи имеют с одной стороны овальные губки, с другой – такие же, только большего диаметра. Более узкая сторона должна зажимать изоляцию провода в гильзе, а вторая, соответственно – металлическую муфту. После того, как эта процедура выполнена для одного конца – необходимо использовать клещи тем же образом, чтобы обжать муфту с двух сторон. Далее устанавливаем на свое место тремоусадку (если она есть) и проводим от одного края до другого огнем от зажигалки. В случае, если соединение проводов происходит с одной стороны, то термоусадку стоит надеть заранее.

Описанный ниже способ обжима не включает герметизацию и для некоторых сценариев использования электроники не подходит. В случае, если монтаж наконечников происходит в гильзы DuraSeal – он происходит немного по-другому. Первые этапы (зачистка, обрезание с помощью клещей и обжимка) происходят аналогично. Далее необходимо усаживать изоляцию от центра к краям, пока со сторон не проступит клей. Обжим соединения работает как с медными, так и алюминиевыми соединениями любого сечения – важно лишь правильно подобрать диаметр гильзы.

Типичные ошибки при монтаже проводом методом обжима

1. Использование гильзы, которая по диаметру не превышает сечение провода. Для этого придется срезать часть проводника, что снизит надежность и долговечность соединения. Это чревато снижением сопротивления и пропускной способности участка цепи.
2. Использование гильз чрезвычайно большого диаметра. Использование гильзы, диаметр которой значительно больше – тоже не такая уж удачная идея. Даже сгибание провода пополам снизит прочность соединения – она также упадет в разы.
3. Разрезание гильзы пополам ради экономии на материалах – еще один способ, которым пользуются новички. В таких случаях стоит ждать повышения сопротивления на участке цепи, изменение геометрии наконечников,а о прочности соединения и говорить не придется.
4. Опрессовка гильзы, в которой используются другие инструменты. Для того, чтоб выполнить соединение должны применяться лишь клещи – другие инструменты не дадут нужного эффекта. Использование молотка или плоскогубцев повредит структуру наконечников и приведет к ухудшению качества работы.

Как обжимать провода

Обжим — это распространенный метод прижатия клеммы к проводнику без использования пайки. При правильном выполнении обжим создает механически надежное соединение, устойчивое к коррозии, газам и жидкостям.

Если вы когда-нибудь обжимали клемму на проводе, то знаете, что это не самое гламурное занятие. Казалось бы, все, что вам нужно сделать, это зачистить провод, надеть клемму на конец, взять ближайший инструмент и зажимать, пока клемма не останется на проводе. Верно?

Не совсем так.

Один плохой обжим может привести к серьезному отказу оборудования, что приведет к длительной диагностической проверке и дорогостоящему ремонту.

Мы объединили три простых шага, чтобы освоить идеальный обжим:

1. Подготовка
2. Обжим
3. Проверить

Выполните следующие шаги, и вы обязательно предотвратите плохие обжимы и слабые соединения, которые помешают вашим проектам.

Как обжать клеммы в 3 этапа

Шаг 1: Подготовка

Не пропускайте подготовку! Подготовка настраивает вас на успех. Начните с использования подходящего инструмента для зачистки проводов, чтобы зачистить провод.

Не все клеммы одинаковы, поэтому мы рекомендуем уточнить у производителя клеммы рекомендуемую длину полосы для клеммы.

Установите инструмент соответствующим образом и зачистите провод.

После снятия внешней оболочки убедитесь, что жилы провода не обрезаны и не надрезаны, что может снизить допустимую нагрузку на проводник и сократить срок службы соединения.

Шаг 2: Обжим

Основное преимущество обжима заключается в том, что он устраняет необходимость припаивания провода, что сокращает время монтажа. Это сокращение времени очень важно на современном рынке, где время имеет решающее значение, и все меньше техников просят обслуживать все больше и больше оборудования. Кроме того, паяные соединения хрупкие и могут выйти из строя из-за постоянной вибрации, которую можно ожидать в суровых условиях.

Чтобы обжим прошел гладко, используйте инструменты, рекомендованные производителем клемм. У вас может возникнуть соблазн схватить любой инструмент, который находится в пределах досягаемости руки, но каждый производитель проектирует свои клеммы для обжима с помощью определенного набора инструментов. Использование неправильных инструментов может привести к тому, что обжим не будет соответствовать указанным спецификациям, что приведет к потенциальной неудаче.

Многим клиентам нравится использовать обжимные инструменты с храповым механизмом, потому что они обеспечивают тактильную обратную связь, позволяющую узнать, когда обжимной конец полностью сжат. Инструменты для обжима с храповым механизмом также обеспечивают надлежащий обжим, предоставляя цветовую маркировку визуального подтверждения того, что вы используете правильную полость для обжимаемого провода. Наконец, они не позволяют открывать обжимные губки до тех пор, пока вы не достигнете нужной высоты обжима.

После завершения обжима наступает время проверки надежности соединения.

Шаг 3. Осмотр

Вы приложили усилия для правильной подготовки и обжима, поэтому завершите их тестированием или проверкой, чтобы убедиться, что ваше соединение прочно.

Есть три различия между хорошим и плохим обжимом:

1. Место обжима
2. Пряди сжатия
3. Пустоты между прядями

Начните с визуального осмотра обжимных муфт с помощью увеличительного стекла на наличие явных дефектов.

Обжим проводника должен располагаться по центру гильзы проводника, что обеспечивает равномерное давление по всей длине гильзы.

Убедитесь, что жилы провода не выходят за пределы язычка наконечника или клеммы.

Убедитесь, что провода либо находятся на одном уровне с концом корпуса проводника, либо немного выходят за пределы корпуса.

Затем с помощью обжимного микрометра измерьте высоту и ширину обжима. Измерив высоту обжима обжимных клемм в центре проволочной втулки и в центре изоляционной втулки, убедитесь, что обжим находится в пределах диапазона, указанного производителем. Это измерение высоты заделываемого провода в области обжима является хорошим методом контроля качества, поскольку оно неразрушающее.

Наконец, и сохраните этот тест только для образца обжима, используйте тестер обжима проволоки, чтобы убедиться, что обжим выдерживает прочность на растяжение, указанную производителем при правильном обжиме. Этот тест является разрушительным, поэтому его следует проводить только на образце обжима, чтобы доказать, что вы соответствуете спецификации.

Выполните описанные выше шаги, и вы освоите идеальный обжим.

Покупайте наши обжимные инструменты от Molex и других производителей на WaytekWire.com.

Как обжимать электрические разъемы

Электрические соединители — это тип оборудования, которое прикрепляется к розетке для замыкания электрической цепи и подачи электроэнергии к оборудованию. Это соединение может быть между двумя проводами или проводом к клемме. Обжим — это процесс, используемый для соединения провода с проводом или провода с клеммой. Как следует из названия, склеивание происходит, когда один кусок металла деформируется и плотно сжимается с другим куском металла. Этот процесс не требует пайки и включает следующие этапы и оборудование:

Выбор подходящего оборудования

Вам понадобится специальный обжимной инструмент. Они могут быть похожи на плоскогубцы или трещотки. Обжимные инструменты с храповым механизмом обычно рекомендуются вместо плоскогубцев, поскольку они обеспечивают более надежный обжим. В любом случае щипцы не универсальны. Существуют десятки вариаций формы и механических характеристик. Выбор обжимного инструмента будет зависеть от типа и размера клеммы, которую вы прикрепляете. Вам также понадобится:

• Высококачественные обжимные клеммы: электрическое соединение, в которое вы будете вставлять провод.
• Скрученная проволока (не сплошная жила): металлическая проволока, состоящая из нескольких проволок меньшего размера.
• Термоусадочная трубка: пластиковая трубка, используемая для изоляции соединения между электрическим разъемом и проводом.
• Инструмент для зачистки проводов: небольшой инструмент, который удаляет часть изоляции на внешней стороне электрического провода.

Обжим электрических разъемов

1. Зачистите провод: Используйте инструмент для зачистки, чтобы зачистить конец многожильного провода, стараясь не повредить проводники. На упаковке обжимных клемм может быть указано, какую часть провода необходимо зачистить.
2. Вставьте провод: Вставьте зачищенный провод в обжимную клемму и поместите обе части в обжимной инструмент. Иногда проще сначала вставить обжимную клемму в инструмент, а затем вставить провод. Убедитесь, что проводка и клемма правильно совмещены.
3. Обожмите провод и клемму: При использовании храповика вращайте инструмент, пока он не освободится. При использовании плоскогубцев вам может потребоваться дважды обжать клеммы (сначала конец проводника, а затем изоляция), возможно, с разными настройками для обеспечения надежного соединения.
