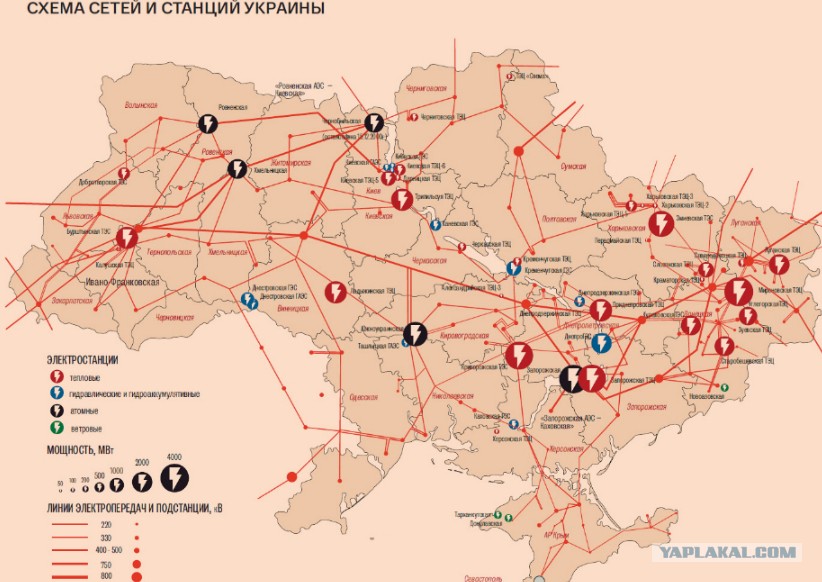

Карта схема электрических: Карта-схема электрических сетей 110-330 кВ Колэнерго

Ленэнерго разместило интерактивную карту энергоисточников Санкт-Петербурга и Ленинградской области

Ленэнерго разместило интерактивную карту энергоисточников Санкт-Петербурга и Ленинградской области

ОАО «Ленэнерго» разместило на официальном сайте компании www.lenenergo.ru интерактивную карту энергоисточников Санкт-Петербурга и Ленинградской области. Теперь всю первичную информацию о технической возможности и стоимости технологического присоединения к электрическим сетям «Ленэнерго» можно узнать за несколько минут.

На интерактивной карте отображены все источники питания 35-110 кВ в Санкт-Петербурге и Ленинградской области. По каждой подстанции можно узнать всю информацию, необходимую для технологического присоединения: открыт или закрыт энергоисточник для подключения, эксплуатационные характеристики подстанции, максимальную мощность, разрешенную при технологическом присоединении, общий объем мощности по текущим договорам и заявкам на присоединение к сетям в зоне действия подстанции.

На карте также отображены планируемые к строительству или реконструкции энергоисточники, по каждому из которых указаны технические характеристики и сроки ввода в эксплуатацию согласно инвестиционной программе «Ленэнерго».

Благодаря встроенному калькулятору, рассчитать стоимость технологического присоединения в любой точке Санкт-Петербурга теперь можно за 1-2 минуты. Для этого достаточно ввести адрес подключаемого объекта или просто указать точку на интерактивной карте – калькулятор определит тарифную зону и выдаст стоимость технологического присоединения, согласно установленным администрацией Санкт-Петербурга тарифам. В ближайшее время этот сервис будет реализован и для Ленинградской области.

Разработка интерактивной карты – часть глобального проекта ОАО «Ленэнерго» по модернизации процессов технологического присоединения, который компания реализует с 2011 года. Цель — обеспечить недискриминационное присоединение к электрическим сетям, сделать этот процесс доступным, понятным и прозрачным для потребителей, значительно сократить сроки обработки документов.

В 2011 году программа была реализована на треть: выстроены бизнес-процессы в сфере технологического присоединения в соответствие с мировыми стандартами, упрощены процедуры, сокращены цепочки согласований, началась глобальная автоматизация ключевых процессов. В 2012-2013 годах основное внимание – развитию клиентских сервисов. В ближайших планах «Ленэнерго» значительно модернизировать клиентскую часть сайта, открыть интернет-приемную, где можно будет в режиме «on line» проконсультироваться по любым вопросам технологического присоединения. Электросетевая компания также откроет многофункциональный колл-центр, который совместит две функции – «горячей линии» по оперативным вопросам электроснабжения, а также консультационного центра по вопросам технологического присоединения.

Планируемое развитие электрических сетей в городе Новосибирске



1. Общие положения



Необходимость перспективного развития электрических сетей города Новосибирска обусловлена в значительной степени тем, что в абсолютном большинстве перспективные потребители являются одновременно потребителями как тепловой, так и электрической энергии, поэтому необходимо обеспечить комплексный характер энергоснабжения перспективных потребителей.



В составе данной разработки впервые рассмотрены вопросы долгосрочного развития электрических сетей города Новосибирска. Перспектива разработки (до 2015 — 2020 гг.) обусловлена учетом перспектив жилищного строительства. Основной задачей является определение необходимого и достаточного объема электросетевого строительства в г. Новосибирске для обеспечения ввода жилищного фонда, предусматриваемого Генеральным планом города Новосибирска.



При формировании прогнозных уровней потребления электрической мощности на перспективу 2015 года использована информация Управления присоединения и перспективного развития (далее – УППР) Дирекции по инвестициям ОАО «Новосибирскэнерго» о выданных разрешениях и технических условиях по электроснабжению перспективных потребителей от подстанции (далее – ПС) 110 кВ ОАО «Новосибирскэнерго», а также расчетные электрические нагрузки нового жилищного строительства в соответствии с Генеральным планом города Новосибирска, приведенные в таблице 1.



Таблица 1

Жилые зоны, проектируемые на срок до 2015года



№	Район города	Площадь участка, га	Жилищный фонд, тыс. кв. м	Количество человек	Расчетная удельная обеспеченность общей площадью	Расчетная коммунально-бытовая нагрузка по площадкам строительства,  МВт
1	Первомайский	42,0	540	24545	22	10,6
2	Октябрьский	541,0	2840	129091	22	63,7
3	Кировский	418,3	2196	99818	22	49,3
4	Ленинский	289,6	1521	69136	22	34,1
5	Калининский	169,0	1180	53636	22	23,3
6	Дзержинский	107,5	564	25636	22	12,6
7	Советский	107,0	562	25545	22	12,6
8	Заельцовский	113,6	596	27091	22	11,8
9	Железнодорожный	35,6	187	8500	22	6,0
10	Центральный	12,1	64	2909	22	2,0
Итого:		1836,1	10250	465909	22	226,2





Полный объем выданных технических условий на электроснабжение (разрешений на электроснабжение) по зоне города Новосибирска составляет 534 МВт. Из общей перспективной расчетной коммунально-бытовой электрической нагрузки  перспективного жилищного строительства объем выданных технических условий на электроснабжение составляет 73,3 МВт.



Таким образом, общий объем прироста электрической нагрузки по зоне го-рода Новосибирска после реализации выданных технических условий на электроснабжение и предполагаемых объемов жилищного строительства может составить к 2015 году около 687 МВт.



Из общего объема дополнительных электрических нагрузок, более поло-вины (56 %) приходится на два района города: Октябрьский и Кировский.





2. Развитие электрических сетей в Октябрьском районе



В Октябрьском районе выделяются четыре основные зоны перспективной жилой застройки: центральная часть Октябрьского района, район Ключ-Камышинского плато, «Береговой» жилой район, район МЖК Восточный.



Карта-схема развития электрических сетей в зоне Октябрьского района представлена на рисунке 1. Расположение новых распределительных пунктов (далее – РП) 10 кВ и направления трасс кабельных линий (далее – КЛ) 10 кВ к ним на этой и следующих схемах предварительно определено центрами жилой перспективной застройки.



Для обеспечения перспективного роста электрических нагрузок в рассматриваемом районе необходимо предусмотреть:



строительство подстанции 110 кВ Ключ-Камышенская с двухцепной воздушной линией (далее – ВЛ) 110 кВ Восточная-Мостовая и расширением открытое распределительное устройство (далее – ОРУ) 110 кВ ПС 220/110 кВ Восточная (ОРУ-ТЭЦ-5) и ПС 110 кВ Мостовая;





Рисунок 1. Карта-схема электрических сетей в зоне Октябрьского района



сооружение ПС 110 кВ Береговая с линией электропередач (далее – ЛЭП) 110 кВ (возможно в кабельном исполнении), подключаемой ответвлением от существующей и перспективной ВЛ 110 кВ Восточная- Мостовая;

строительство ПС 110 кВ Молодежная на площадке, отведенной в 90-е годы для строительства подстанции в районе южнее жилого микрорайона МЖК Восточный;

реконструкция ПС 110 кВ Библиотечная и строительство в этом районе переключательного пункта для подключения новых потребителей, а также для ПС 110 кВ Фрунзенская в Центральном районе;

реконструкция ВЛ 110 кВ К-29/30 (Восточная-ТЭЦ-2) и ВЛ 110 кВ К-7/8, С-15/16 (Восточная-Северная) планируется с переводом в кабель;

строительство двадцати распределительных пунктов (далее – РП) — 10 кВ и кабельных ЛЭП 10 кВ протяженностью 50 км.



3. Развитие электрических сетей в Кировском районе



Карта-схема развития электрических сетей в зоне Кировского района представлена на рисунке 2.

Для обеспечения перспективного роста электрических нагрузок в зоне Ки-ровского района необходимо:

строительство ПС 110 кВ Южно-Чемская (Левобережная) с реконструкцией ОРУ 110 кВ ПС Комсомольская;

установка второго автотрансформатора  125МВА 220/110 кВ на ПС Тулинская;





Рисунок 2. Карта-схема развития электрических сетей в зоне Кировского района



строительство десяти РП 10 кВ и кабельных ЛЭП 10 кВ протяженностью около 20 км.

Следует отметить, что обеспечение электрических нагрузок Южно-Чемского жилого массива возможно при строительстве ВЛ 110 кВ Восточная-Мостовая, предусмотренной в программе развития электрических сетей по зоне Октябрьского района.

Необходимость реконструкции ПС 110 кВ Кировская и Вертковская, а также реконструкции ВЛ 110 кВ К-19,20 (ТЭЦ-2 Тулинская) будут отражены при рассмотрении развития электрических сетей Ленинского района.





4. Развитие электрических сетей в Ленинском районе



По уровню дополнительной электрической мощности для обеспечения строящегося жилья Ленинский район находится на третьем месте после Октябрьского и Кировского районов.

Карта-схема развития электрических сетей в зоне Ленинского района представлена на рисунке 3.





Рисунок 3. Карта-схема развития электрических сетей в зоне Ленинского района



Программой развития электрических сетей в зоне Ленинского района рекомендуется:

строительство ПС 110 кВ Горская;

реконструкция ВЛ 110 кВ К-19/20 (ТЭЦ-2 Тулинская) с переводом в кабель;

реконструкция, возможно строительство новых подстанций взамен ПС 110 кВ Кировкая, Вертковская;

строительство десяти РП 10 кВ и кабельных ЛЭП 10 кВ протяженностью около 20 км.





5. Развитие электрических сетей в Центральном и Железнодорожном районах



Карта-схема развития электрических сетей в зоне Центрального и Железнодорожного районов представлена на рисунке 4.





Рисунок 4. Карта-схема развития электрических сетей в зоне Центрального и Железно-дорожного районов



Для обеспечения перспективных нагрузок жилищного строительства в Центральном и Железнодорожном районах необходимо предусмотреть:

строительство ПС 110 кВ Фрунзенская с кабельная линия (далее – КЛ) 110 кВ от переключательный пункт (далее – ПП) Библиотечный;

строительство ПС 110 кВ Прибрежная (электроснабжение Прибрежного жилого района) с ВЛ и КЛ 110 кВ;

сооружение 6 РП и ТП 10 кВ с кабельными линиями 10 кВ протяженностью около 15 км;

реконструкция ВЛ 110 кВ С-15/16 с увеличением сечения до АС-300 (учтено в объемах по зоне Октябрьского района).

Строительство ПС возможно рассмотреть и на номинальное напряжение 110/220 кВ.



6. Развитие электрических сетей в Дзержинском, Заельцовском и Калининском районах



Карта-схема развития электрических сетей в зоне Дзержинского, Заельцовского и Калининского районов представлена на рисунке 5.





Рисунок 5. Карта-схема развития электрических сетей в зоне Дзержинского, Заельцовского и Калининского районов



В связи с возможным значительным перспективным ростом электрических нагрузок в районе существующей ПС 110 кВ Северная (ПС Дзержинская, Вымпел, Светлая, ПС Молодежная), составляющим около 100 МВт (в том числе 60 МВт жилищное строительство и 40 МВт выданы технические условия) пропускная способность ВЛ 110 кВ будет исчерпана, что потребует строительства ПС 220/110 кВ Волочаевская на площадке существующей ПС 110 кВ Волочаевская. Наличие существующей ВЛ 110 кВ Волочаевская-Северная дает возможность эффективно реализовать схему «глубокого ввода электрической мощности» в центральную часть города Новосибирска.



Необходимо также предусмотреть следующий объем строительства и реконструкции электрических сетей:

строительство ПС 110 кВ Северная-2 для электроснабжения жилой застройки в районе ДК им. В. П. Чкалова;

реконструкцию ПС 110 кВ Дзержинская и Красногорская с заменой силовых трансформаторов на более мощные;

строительство 17 РП и ТП 10 кВ и КЛ 10 кВ протяженностью около 50 км.



Схема электропроводки дома – все, что вам нужно знать

1. Что такое схема электропроводки дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована максимально точно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости. Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Схема электропроводки дома

Схемы электропроводки дома можно определить следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схем дома (или комнаты), который помогает в создании системы распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме посредством надлежащего установка и эксплуатация различных элементов, включенных в проект, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.



2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома. Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовые:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два варианта развития событий:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к потере дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективному расчету затрат.

Сроки:

Не только финансы, но и сроки работы. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, мы можем сказать, что без электрической схемы дома установка правильной электрической системы является практически невыполнимой задачей даже для самого опытного электрика.



3. Стандартные символы на схеме домашней проводки

На схемах проводки используется набор специальных символов, обозначающих различные элементы схемы, такие как выключатели, лампочки, электрические розетки, выключатели, детекторы дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.



4. Примеры схем электропроводки дома

В этом разделе мы рассмотрим три примера схем электропроводки дома, для спальни, ванной комнаты и подвала дома. Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке. Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Щелкните здесь, чтобы загрузить EdrawMax
(для Win)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Пример схемы электропроводки дома

Схема электропроводки ванной комнаты

Рассмотрим следующую схему электропроводки ванной комнаты. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником. Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линейное напряжение T-stat 180 В подключено к находящемуся под ним напольному обогревателю.

Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Схема электропроводки в ванной комнате

Схема электропроводки в подвале

Как видно из следующей схемы электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки. Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.

Нажмите здесь, чтобы загрузить EdrawMax
(для Win)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Mac)
Советы: Файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Щелкните здесь, чтобы загрузить EdrawMax
(для Linux)
Советы: файл eddx необходимо открыть в EdrawMax.
Если у вас уже есть EdrawMax, вы можете скачать шаблон бесплатно снизу.
Вы также можете попробовать EdrawMax Online бесплатно снизу.

Пример электрической схемы дома



5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Шаги для выполнения

• Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > страница чертежа открывается
• Шаг 2: Символы перетаскивания формируют библиотеку символов в пространство рисования и размещают там, где вам нужно.
• Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
• Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

6. Советы по эффективному рисованию схемы электропроводки дома

• Убедитесь, что в планах спальни, ванной комнаты и кухни предусмотрено достаточно розеток. Вы должны держать по крайней мере три в каждом случае.
• Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
• Наружное освещение также важно, поэтому старайтесь располагать розетки рядом с дверями.
• Разумно решите, как будет проложена проводка. Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.



7. Часто задаваемые вопросы о электрической схеме дома

Что такое электрическая проводка дома?

Электропроводка в доме соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет является горячим, и что означают цвета проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома. Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома до того, как он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое электрическая схема однофазного дома?

На схеме однофазной электропроводки дома изображена схема и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Схема подключения – подробное руководство

Что такое схема подключения?

Схема соединений представляет собой визуальное представление компонентов и проводов, связанных с электрическим соединением. Эта графическая диаграмма показывает нам физические связи, которые очень легко понять в электрической цепи или системе. Одна электрическая схема может обозначать все соединения, тем самым указывая их относительное расположение. Использование электрической схемы хорошо заметно в производственных проектах или проектах по устранению неполадок в электротехнике. Это может предотвратить множество повреждений, которые даже сорвут план электроснабжения.

В этой статье мы узнаем некоторые интересные факты о планах проводки , их важности и полезном онлайн-инструменте, т. е. EdrawMax, для их быстрого рисования.



Почему мы используем электрические схемы?

Схемы подключения широко используются при производстве схем или других электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и реализующими их. Фотографии также помогают в ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, при этом подтверждая соблюдение правил безопасности.

Схема подключения также может быть полезна при ремонте автомобилей и строительстве домов. Например, строитель дома может легко определить правильное расположение осветительных приборов и электрических розеток, чтобы избежать дорогостоящих дефолтов или нарушений правил строительства.

Преимущества схем подключения:

Схема подключения дает несколько преимуществ, как указано ниже.

• Диаграммой легко поделиться даже в электронном виде.
• Процесс создания схемы быстрый и допускает обычное построение.
• Доступ к сотням и тысячам символов проводки делает схему более понятной.
• Диаграмму легко редактировать в соответствии с различными условиями.
• Соответствующий инструмент обеспечивает точное размещение символов, что невозможно выполнить вручную или другими средствами.



Тип электрической схемы

С использованием различных символов электрическая схема в основном состоит из трех основных типов. Все, что связано с электрической системой, можно показать на одной из диаграмм, чтобы убедиться, что соединения работают правильно. Его три основных вида заключаются в следующем.

A. Схематические диаграммы

Схематические диаграммы показывают поток контура с его оттиском, а не с подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в цепи, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии. Однако известно, что эти линии показывают поток системы, а не ее провода.

B. Схемы электрических соединений

Схема электрических соединений представляет исходную физическую схему электрических соединений. Разводка на картинке разными символами показывает точное расположение оборудования во всей цепи. Это гораздо полезнее в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на рисунках, чтобы их можно было легко идентифицировать.

C. Иллюстрированный

Это наименее эффективная схема среди схем электрических соединений. Часто это фотографии с подробными рисунками или этикетками физических компонентов. Изображение даже не пытается быть ясным или эффектным. Человек, хорошо разбирающийся в электрических схемах, может понять только иллюстрацию.



Электрическая схема VS Принципиальная схема

Обычно электрическую схему принимают за принципиальную схему или наоборот. Эти схемы визуально представляют соединения и цепи, но их функциональность совершенно различна. Схема соединений иллюстрирует физические компоненты электрической цепи. С другой стороны, схематическая диаграмма изображает функцию схемы без какой-либо заботы о физическом расположении схемы. Приведенная ниже таблица поможет вам лучше понять разницу между обеими диаграммами.

Предметы	Схема подключения	Принципиальная схема
Определение	Схема соединений хорошо показывает или передает проводное соединение между всеми компонентами. Так что любой может прототипировать.	Схематическая диаграмма — это схема любой цепи, которая показывает четкие соединения и в стандартизированной форме между компонентами. Схематическая диаграмма показывает все компоненты на диаграмме, а также значения компонентов и детали подключения в форме понимания.
Назначение	Используется для графического представления диаграмм.	Используется для представления диаграмм в виде схемы.
Типы	Схема подключения, иллюстрированная схема, компоновочная схема и т. д.	Блок-схема, логическая схема, однолинейная схема и т. д.
Чаще всего используется для	Схема подключения в основном используется в установках управления двигателем и при проектировании электрических цепей. Он визуально представляет схему всех физических компонентов системы и их соответствующих положений.	Принципиальная схема в основном используется в электротехнической промышленности. Для любого обслуживания и ремонта в системе принципиальные схемы являются лучшим вариантом, поскольку они просты и понятны.



Как читать электрическую схему: символы, которые вы должны знать

Чтобы прочитать электрическую схему , вы должны знать различные используемые символы, такие как основные символы, линии и различные соединения.

Стандартные или основные элементы, используемые в электрической схеме, включают в себя источник питания, заземление, провода и соединения, переключатели, устройства вывода, логический элемент, резисторы, свет и т. д. В статье представлены электрические символы.

1. Переключатель — Переключатель на электрической схеме включает вспомогательные символы, такие как нажимной выключатель, нажимной переключатель, 2-позиционный переключатель, переключатель DPST, переключатель DPDT и т. д.
2. Батарея — Батарея представляет собой более одной ячейки для обозначения электрической энергии. Более того, он работает на постоянном напряжении.
3. Резистор — Резистор показывает ограничение протекания тока. Он используется вместе с конденсатором в цепи синхронизации.
4. Провода и соединения — Символы проводов и соединений включают провод, присоединенный и несоединенный провод. Соединённые провода обычно образуют двух-Т-образные соединения, тогда как несоединённые провода представляют собой просто несоединённые пересекающиеся провода.
5. Конденсатор — Конденсатор представляет собой единицу хранения электрического заряда. Этот символ используется с буквой b, а также может отображаться как фильтр для пропуска сигналов переменного тока и блокировки сигналов постоянного тока.
6. Логический вентиль — Логический вентиль представляет собой разновидность сигнала процесса, используемого для представления истинного (высокий, 1, вкл., +Vs) или ложного (низкий, 0, выкл., OV). Он также содержит подсимволы, такие как AND, NOT, NAND, NOR и OR.
7. Полупроводник — Полупроводниковые символы интеллектуальны и обычно используются для обозначения таких компонентов, как биполярный, МОП-транзистор, управляемый выпрямитель, управляемый переключатель, диод, диак, симистор и т. д.
8. Двигатель — Двигатель представляет собой преобразователь, с помощью которого электрическая энергия преобразуется в кинетическую энергию.
9. Динамик — Динамик представляет собой цифровой вход, преобразованный в аналоговые звуковые волны. Это одна из основных частей различных продуктов, таких как телефоны и телевизоры.
10. Катушка индуктивности — Компонент электрической цепи, обладающий индуктивностью. Он также включает различные символы, такие как индуктор датчика положения, половинный индуктор, взаимный индуктор и т. д.



Примеры схем подключения

Вы можете найти все шаблоны схем подключения в Сообществе шаблонов EdrawMax.

Схема двухпозиционного переключателя

В двустороннем переключателе два односторонних переключателя объединены в один. Один из терминалов может быть подключен к любому из двух, но не к обоим одновременно. Преимущество двустороннего переключателя заключается в возможности управлять одним устройством из двух разных мест. Использование двухпозиционного переключателя? Двусторонний переключатель света — это переключатель, который можно использовать в сочетании с другим двусторонним выключателем света для включения и выключения света (или огней) из более чем одного места. 1.Лестница 2.Спальня 3.Ванная 4.Вниз

Схема подключения выключателя света

Сделать схему подключения выключателя света очень просто. На этой схеме мы должны использовать однополюсный переключатель, который может включать и выключать наш светодиод. Во-первых, мы должны подключить наш фазный провод к одному из концов клеммы выключателя, а затем другую клемму выключателя к свету. Оставшийся нейтральный провод подключаем к другому концу нашего светодиода. Итак, это простая схема подключения светодиодного выключателя. Для более подробной информации схема цепи приведена ниже.

Схема подключения потолочного вентилятора

Создать схему подключения потолочного вентилятора также очень просто. На этой диаграмме мы должны использовать регулятор вентилятора, который может включать и выключать наш вентилятор, а также управлять скоростью вентилятора. Во-первых, мы должны подключить наш фазный провод к одному из концов клеммы регулятора, а затем другую клемму выключателя к вентилятору. Оставшийся нейтральный провод подключаем к другому концу нашего вентилятора. Итак, это простая схема подключения потолочного вентилятора. Для более подробной информации схема цепи приведена ниже.



Как нарисовать электрическую схему с помощью Edraw?

Получив лучшее понимание основной концепции, мы должны теперь продолжить изучение того, как рисовать схему соединений с помощью одного из лучших онлайн-инструментов — EdrawMax. Чтобы сделать схему подключения онлайн, перейдите на официальный сайт Edraw и выполните следующие шаги.

Шаг 1: Первый шаг — зарегистрироваться на EdrawMax Online . Для этого вам необходимо использовать действующий адрес электронной почты и пароль.

Шаг 2: Выберите Электротехника и Базовая электрика. Поскольку создание электрической схемы является электрической концепцией, вам необходимо выбрать Электротехника на боковой панели. Это приведет вас к различным параметрам основного интерфейса, откуда вам нужно перейти к Basic Electrical .

Шаг 3: Создайте шаблон. Следующим шагом будет создание вашего шаблона. Во-первых, вам нужно выбрать + значок Базовая электрика . Этот выбор приведет вас к основному интерфейсу создания диаграммы следующим образом. Шаг 4: Сделайте схему подключения из разных инструментов.

В этом окне можно создать схему подключения, выбрав различные символы схемы подключения из библиотеки символов. Доступны различные символы, такие как путь передачи, квалифицирующие символы, полупроводниковые устройства, переключатели и реле и другие необходимые электрические символы.

Посмотрите это видео, чтобы узнать больше. Если видео не воспроизводится, посетите его на YouTube.



Средство для создания диаграмм проводки

Мы используем схему соединений , чтобы простым способом визуализировать соединения проводов и устройства в электрической цепи. Мы используем множество символов и значков для представления различных компонентов схемы.
