Электрорафинирование: Электрорафинирование. Большая российская энциклопедия

Электролитическое рафинирование меди — новости компании Навиком

       Рафинирование – заключительный этап в цепочке получения из медной руды «чистого» металла. Он состоит из двух последовательных этапов – пирометаллургическое и электролитическое рафинирование. В первом черновая медь (содержит до 4% примесей) обрабатывается в печах и из неё удаляются все примеси, кроме включений серебра, золота, селена и теллура, при этом чистота основного металла может достичь 99,6%. Во втором с помощью электролитических ванн получают полностью очищенную медь, доля примесей в которой не превышает 0,001%.

     Рассмотрим подробнее процесс электролитического рафинирования. Речь идёт исключительно о промышленном производстве, в работе чаще всего используются гальванические ванны объемом 4-12 м³ метра, в качестве электролита выступает смесь из сернокислой меди (CuSO₄), подкисленной серной кислотой (H₂SO₄). В смесь погружаются аноды из меди, прошедшей пирометаллургическое рафинирование, и катоды из «чистой» меди. В ходе электролиза все примеси остаются в растворе электролита, а на катоде оседает очищенный металл. После завершения процесса катод, по сути, представляет собой готовый слиток меди, который можно как отправить предприятиям-потребителям напрямую, так и переплавить в слитки или иной требуемый тип проката. Часть «вымытых» из меди примесей оседает на дно ванны (т.н. шлам), в дальнейшем их можно подвергнуть последующей переработке с целью получения ценных металлов.

       Промышленный процесс электролитического рафинирования предполагает работу с большими объёмами металлов, электролитов и, как следствие, высокие сопутствующие затраты (стоимость электролитов, электричество, потери и т.д.). В ходе рафинирования анод («загрязнённая» медь) постепенно растворяется, теряя в объёме – часть примесей оседает на дно ванны, часть растворяется в электролите. При этом «чистая» медь «нарастает» на катоде, постепенно увеличивая его в размерах. Начальная фаза изображена на рисунке ниже.





       В рафинировании меди применяется такое понятие как экономическая плотность тока – плотность тока, при которой затраты электроэнергии на получение 1 тонны чистой меди будут минимальными (не путать с таковой при расчете сечения проводов, когда идет расчет электрических потерь в ЛЭП). При этом время процесса зачастую бывает не оптимальным или вовсе не принимается во внимание из-за решающей роли стоимости электричества. Так, в среднем на растворение анода требуется 20-30 суток, а катоды достигают оптимального размера за 6-12 суток при стандартной плотности тока 170-200 А/м² и напряжении между анодом и катодом 0,3-0,4 В. Расход электроэнергии при этом составляет в среднем 230-350 кВт*ч на 1 тонну меди.

       Тем не менее, время тоже является важным фактором, напрямую влияющим как на себестоимость процесса получения медного проката, так и на общую производительность предприятия. Уменьшить время процесса рафинирования можно одним способом – увеличением плотности тока до более высоких, по сравнению со стандартными, значений. При этом, разумеется, придётся изменять многие параметры процесса, чтобы использование токов высокой плотности оставалось в рамках «экономической плотности». Для выполнения этого условия в ход идут различные методики, дополняющие друг друга:

1) Поиск сочетаний поверхностно-активных веществ (ПАВ), которые улучшают свойства электролита,

2) Использование различных схем циркуляции электролита, позволяющих повысить скорость до 20 л/мин на 1 см² поверхности (при этом плотность тока может достигать 860 А/м²),

3) Применение реверсного тока в процессе рафинирования. Оптимальным на данный момент является соотношение прямого и реверсного тока 200:10. Этот метод является в настоящее время самым эффективным, но требует надёжного источника питания, позволяющего генерировать импульсы тока, строго соответствующие заданным параметрам.

       Все описанные выше средства в настоящее время активно исследуются и совершенствуются на многих металлургических предприятиях в России и за рубежом. Основной их целью является не только ускорение процесса, но и обеспечение его непрерывности и повышение эффективности, в том числе экономической.

       Первые два способа, как правило, обкатываются непосредственно на предприятиях в ходе экспериментов – проверяются новые комбинации ПАВ, меняется состав электролита, строятся новые системы подачи электролита для повышения скорости его циркуляции. Использование же реверсных токов зачастую становится самым доступным методом – для его внедрения в промышленный процесс достаточно изменить схему питания гальванической ванны, применив современный источник тока и обеспечив циркуляцию электролита.

       Хорошим решением этой задачи будет использование источников питания российского предприятия «Навиком», разрабатывающего источники питания для промышленного применения.

Электролитическое рафинирование меди: состав, формулы и реакции

Поделиться:

Электролитическое рафинирование меди: состав, формулы и реакции

18. 03.2020

Рафинирование меди – это процесс очистки металла посредством электролиза. Очистка электролизом представляет собой самый простой способ достижения чистоты 99,999 % в меди. Электролиз улучшает качество меди как электрического проводника. Электрооборудование часто содержит электролитическую медь.

Что это такое?

Рафинирование меди или электролиз использует анод, который содержит нечистую медь. Она возникает из-за концентрации руды. Катод состоит из чистого металла (титана или нержавеющей стали). Раствор электролита состоит из сульфата. Поэтому можно утверждать, что рафинирование меди и электролиз – это одно и то же. Электрический ток заставляет ионы меди из анодов поступать в раствор и осаждаться на катод. При этом примеси либо отходят, либо образуют осадок, либо остаются в растворе. Катод становится больше, чем чистая медь, а анод сжимается. В электролитических ячейках используется внешний источник постоянного тока для реагирования на реакции, которые иначе не были бы спонтанными. Электролитические реакции используются для очистки пластинчатых металлов на многих типах субстратов. Использование электролитического процесса для очистки металла (рафинирование меди, электролиз металла): Поскольку примеси могут значительно снизить проводимость медных проволок, необходимо очистить загрязненную медь. Одним из способов очистки является электролиз. Когда в качестве анода при электролизе водного препарата сульфата меди используется полоса из нечистой металлической меди, окисляется медь. Окисление ее протекает проще, чем окисление воды. Поэтому металлическая медь растворяется в растворе в виде ионов меди, оставляя за собой многие примеси (менее активные металлы). Ионы меди, образованные на аноде, мигрируют к катоду, где они легче восстанавливаются, чем вода и металлические «пластины» на катоде. Необходимо пропускать достаточный ток между электродами, иначе в противном случае возникнет не спонтанная реакция. Тщательно регулируя электрический потенциал, металлические примеси, которые достаточно активны для окисления меди на аноде, вещества не уменьшаются на катоде, а металл избирательно осаждается.

Важно! Не все металлы восстанавливаются или окисляются легче, чем вода. Если это так, сначала произойдет электрохимическая реакция, требующая наименьшего потенциала. Например, если бы мы использовали электроды, как анод, так и катод, металлический потенциал был бы окислен на аноде, но тогда вода будет уменьшаться на катоде, а ионы алюминия останутся в растворе. Чтобы создать электролиз, нужно использовать следующий способ рафинирования меди: Налейте раствор медного сульфата в стакан. Поместите два графитовых стержня в раствор сульфата меди. Присоедините один электрод к отрицательной клемме питания постоянного тока, а другой – к положительной клемме. Полностью заполните две маленькие пробирки раствором сульфата меди и поместите пробку на каждый электрод. Включите источник питания и проверьте, что происходит на каждом электроде. Испытайте любой газ, произведенный с пылающей шиной. Запишите свои наблюдения и результаты ваших тестов. Результаты должны быть такими: Появляются бурые или розовые твердые формы в растворе. Есть пузыри. Пузыри должны быть бесцветными. Вещество газообразной формы. Все результаты записываются, после чего газ гасится шиной. Также существует иной способ очистить металл от примесей и сторонней грязи – это огневое рафинирование меди. Как это происходит, расскажем позже, а сейчас представим другие варианты рафинирования металла.

Способы рафинирования меди – как еще могут происходить химические зачистки нужных металлов?

Поскольку электролиз – это воздействие сульфатов и тока, что же такое электролитический способ получения чистой продукции? Совершенно разные вещи, хотя похожи в звучании названий. Однако электрическое рафинирование меди заключается в использовании кислот. Можно сказать, что это окисление металла, но не совсем.

Чистая продукция важна для изготовления электрического провода, поскольку электропроводность меди снижается за счет примесей. Эти примеси включают такие ценные металлы, как: серебро, золото; платина. Когда они удаляются электролизом и восстанавливаются тем же путем, электроэнергии затрачивается столько, сколько бы хватило на расход электрического питания для снабжения десятков домов. Очищенный компонент позволяет сэкономить энергию, обеспечивая за меньшее время расхода энергии еще больше жилых домов. При электролитическом рафинировании нечистый состав изготавливается из анода в электролитной ванне из сульфата меди – CuSO4 и серной кислоты h3SO4. Катод представляет собой лист очень чистой меди. По мере пропускания тока через раствор положительные ионы меди, Cu2+ притягиваются к катоду, где они берут на себя электроны и осаждаются, как нейтральные атомы, тем самым создавая на катоде все больше и больше чистого металла. Между тем, атомы в аноде отдают электроны и растворяются в растворе электролита в виде ионов. Но примеси в аноде не идут в раствор, потому что атомы серебра, золота и платины не так легко окисляются (превращаются в положительные ионы), как медь. Таким образом, серебро, золото и платина просто падают с анода на дно резервуара, где их можно очистить.

Но есть и электролитическое рафинирование меди, когда используются резервуары:

Электролитические очистные резервуары – это отдельный цех в промышленном производстве. Анодные пластины подвешены «ручками» в резервуаре для очистки электролитической меди. Чистые медные катодные листы, подвешенные на сплошных стержнях, вставляются в один и тот же резервуар, один лист между каждым анодом. Когда электрический ток пропускается от анодов через электролит к катодам, медь из анодов перемещается в раствор и высаживается на лист стартера. Примеси из анодов оседают на дно резервуара. Литьевая машина с медными анодами (плитами). Он будет плавно превращаться в анодные пластины в пресс-формы. После предварительной обработки происходит удаление олова, свинца, железа, алюминия. Далее начинает заряжаться медный материал в печь, за которым следует процесс плавки. Когда примеси удаляются, следует удаление шлака и фаза восстановления с помощью природного газа. Снижение направлено на удаление свободного кислорода. После восстановления процесс заканчивается литьем, когда конечный продукт отливают в виде медных анодов. Такая же машина может использоваться для литья этих анодов во время переработки компонентов или для переработки анодов для металлолома на электролизном медеплавильном заводе. Чистые катодные листы. Модифицирующие аноды, извлеченные из рафинирующей печи, превращаются в электролитическую медь с чистотой 99,99 % в процессе электролиза. Во время электролиза ионы меди оставляют нечистый медный анод и, поскольку они являются положительными, мигрируют в катод. Время от времени чистый металл соскабливается с катода. Примеси из медного анода, такие как золото, серебро, платина и олово, собираются на дне раствора электролита, осаждаются как анодная слизь. Этот процесс и называется электролитическим получением и рафинированием меди.

Получение ископаемого – какие виды существуют и все ли они необходимы на практике?

Несколько отличается иной способ очистки металла. Есть еще рафинирование меди огневое и электролитическое, когда один процесс сразу следует за другим. Важным «разделяющим» этапом становится концентрация или концентрирование. После того, как концентрация завершена, следующий этап в создании готовой продукции – огневое рафинирование меди. Обычно это происходит недалеко шахты, на обогатительной фабрике или плавильном заводе. Благодаря медной очистке нежелательный материал постепенно удаляется, а медь концентрируется с чистотой до 99,99 % марки А. Детали процесса переработки зависят от типа минералов, с которыми связан металл. Медная руда, богатая сульфидами, обрабатывается пирометаллургическим способом. Переработка и пирометаллургия: В пирометаллургии медный концентрат сушат перед нагреванием в печи. Химические реакции, возникающие в процессе нагрева, заставляют концентрат разделяться на два слоя материала: матовый слой и слой шлака. Матовый слой на дне содержит медь, а слой шлака сверху содержит примеси. Шлак отбрасывается и матовый слой восстанавливается и перемещается в цилиндрический сосуд, называемый преобразователем. В конвертер добавляются различные химикаты, которые реагируют с медью. Это приводит к образованию превращенной меди, называемой «блистерной». Осажденная она извлекается и затем подвергается другому процессу, называемому огнеочисткой. В огнеочистке воздух и природный газ продуваются, чтобы удалить оставшуюся серу и кислород, в результате чего очищенный состав перерабатывается в катод. Металл отливается в аноды и помещается в электролизер. После зарядки чистая медь собирается на катоде и удаляется в виде 99 % чистого продукта.

Переработка и гидрометаллургия:

В гидрометаллургии медный концентрат подвергается переработке через один из нескольких процессов. Наименее распространенным методом является цементация, где металл осаждается на металлолом в реакции окисления-восстановления. Более широко используемый метод очистки – это экстракция растворителем и электролиз. Эта новая технология получила широкое распространение в 1980-х годах, и примерно 20 % мировой меди в настоящее время производится так. Экстракция растворителем начинается с органического растворителя, который отделяет металл от примесей и нежелательных материалов. Затем добавляют серную кислоту для отделения меди от органического растворителя, получая электролитический раствор. Затем этот раствор подвергают электролизному процессу, который просто ставит медь в растворе на катод. Этот катод может быть продан как есть, но также может быть превращен в стержни или исходные листы для других электролизеров. Горнодобывающие компании могут продавать медь в концентрате или катодной форме. Как упоминалось выше, концентрат чаще всего рафинируется в другом месте, не на шахтном участке. Производители концентратов продают концентрат-порошок, содержащий от 24 до 40 % меди, в медеплавильные и нефтеперерабатывающие заводы. Условия продажи уникальны для каждого завода, но в целом плавильный завод выплачивает шахтеру примерно 96 % стоимости содержания меди в концентрате, за вычетом платы за обработку и расходов на очистку. Как правило, плавильные заводы взимают пошлины за проезд, но они также могут продавать рафинированный металл от имени горняков. Таким образом, весь риск (и вознаграждение) от колебаний цен на медь приходится на плечи перекупщиков.

Огневое рафинирование – насколько это опасно?

Самое «ходовое» огневое рафинирование не может быть не опасным, однако в настоящее время метод обработки используется на большинстве промышленных предприятий. Отдельно стоит описать технологию рафинирования черновой меди. Блистерная медь уже практически чиста (более 99 % меди). Но для сегодняшнего рынка это не очень «чисто». Металл дополнительно очищают, используя электролиз. В промышленном производстве используют метод, который называется огневое рафинирование черновой меди. Чернильная медь отливается в большие плиты, которые будут использоваться в качестве анодов в электролизере. Электролитическое дополнительное рафинирование производит высококачественный металл высокой чистоты, требуемый промышленностью.

В промышленности это осуществляется в массовом масштабе. Даже лучший химический метод не может удалить все примеси из меди, но при помощи электролитического рафинирования можно получить чистую медь на 99,99 %. Анодные блистеры погружаются в электролит, содержащий сульфат меди и серную кислоту. Между ними расположены чистые катоды, и через раствор проходит ток более 200 А. В этих условиях атомы меди растворяются из нечистого анода с образованием ионов меди. Они мигрируют к катодам, где осаждаются обратно, как чистые атомы меди. На аноде: Cu(s) → Cu2 + (aq) + 2e-. На катоде: Cu2 + (aq) + 2e- → Cu(s). Когда переключатель закрывается, ионы меди на аноде начнут двигаться через раствор к катоду. Атомы меди уже отказались от двух электронов, чтобы стать ионами, и их электроны могут свободно перемещаться в проводах. Закрытие переключателя толкает электроны по часовой стрелке и заставляет оседать в растворе некоторые ионы меди. Пластина отталкивает ионы от анода к катоду. В то же время она толкает свободные электроны вокруг проводов (эти электроны уже распределены по проводам). Электроны в катоде рекомбинируют с ионами меди из раствора, образуя новый слой атомов меди. Постепенно анод разрушается, а катод растет. Нерастворимые примеси в аноде падают на дно в осадок. Этот ценный биопродукт удаляется. Золото, серебро, платина и олово нерастворимы в этом электролите, и поэтому не осаждаются на катоде. Они образуют ценный «ил», который накапливается под анодами.

Растворимые примеси железа и никеля растворяются в электролите, который необходимо постоянно очищать, чтобы предотвратить чрезмерное осаждение на катоды, что уменьшит чистоту меди. Недавно катоды из нержавеющей стали заменили медными катодами. Происходят идентичные химические реакции. Периодически катоды удаляются, и очищается чистая медь. Электролитическое получение и рафинирование меди в данных условиях довольно часто встречается на заводах по переработке цветных металлов.

Электрохимический вариант очищения металла

Огневая очистка может быть названа химической, потому как в этом процессе происходит химическая реакция с другими веществами и примесями. Выше был приведен пример окислительной реакции. Все виды и способы добычи чистой меди похожи, как и электрохимическое рафинирование меди, где применяются идентичные тактики, но в разной последовательности. Химическим вспомогательным элементом становится сам побочный продукт: Едкий натр. Хлор. Водород. Это самый дешевый способ получить дорогое сырье, не тратясь на альтернативную систему добычи компонентов. Помимо этого, добываются ценные металлы, которые благородны по составу и ценны в промышленном изобретении электроприборов.

Печь меди – металлическая кулинария промышленности

Печь огневого рафинирования меди сконструирована по-особенному и способна обрабатывать медный лом в жидкий металл с контролируемым содержанием примесей. Она предназначена для пирометаллургической переработки лома по экономичной и экологически чистой технологии. Основная технология, предлагаемая для производства расплавленной меди, подходит для производства медной палочки, полосы, заготовки или других медных изделий с использованием лома в качестве сырья (Cu> 92 %). Потенциал систем сжигания и очистки был рассчитан для цикла очистки (от зарядки до восстановления) в течение 16-24 часов, в зависимости от типа лома. Печи рафинирования меди обладают особой конструкцией и функциями: Корпус печи выполнен из стальных сегментов и жестких конструкций типа сечения. Печь облицована огнеупорным материалом изнутри. Она оснащена гидравлической станцией, работающей в режиме опрокидывания печи с двумя скоростями: скоростью ползучести при наклоне для литья и высокой скоростью во время перемещения, которая не требует особой точности. Операции выполняются при помощи двух гидравлических цилиндров, установленных на дне печи. Специальное устройство возвращает печь в горизонтальное положение во время аварийных отключений питания. Загрузочный люк материала расположен в боковине печи. Он закрывается дверью, приводимой в движение от гидравлического цилиндра. Печь оснащена охлаждаемыми копьями для операций окисления и восстановления меди. Также есть одна универсальная горелка, потребляющая как жидкое, так и газообразное топливо.

Окислительное рафинирование в промышленности

Операция окисления меди проводится после завершения плавки исходного сырья. Процесс осуществляют путем впрыскивания сжатого воздуха в расплав через фурмы. Полученный шлак удаляют вручную с поверхности расплава при помощи специальных граблей и сбрасывают в контейнер. Шлак содержит медь, примеси, свинец, олово и т. д. Процесс восстановления должен проводиться для удаления кислорода из расплава и восстановления оксидов меди. Операция выполняется путем впрыскивания природного газа в расплав. Из печи, отходящие газы, подаются в систему газоочистки, проходят через пылесборник, который захватывает грубую пыль. Коллектор снабжен вентиляционной трубой в случае аварийного выброса газа в атмосферу. Печь для огнеочистки работает в непрерывном режиме. Цикл работы технологического процесса включает: загрузку сырья; окисление, шлакообразование, восстановление; загрузку рафинированного металла. Весь последующий процесс называется окислительное рафинирование меди. Он не может быть отделен от общего процесса очистки, так как является частью всего метода получения чистого металла. После того как требуемые параметры будут устранены, расплав меди используется для следующего технологического процесса.

Иодидное рафинирование цветных металлов

Ионы меди (II) окисляют иодидные ионы до молекулярного йода, и в этом процессе сами сводятся к иодиду меди (I). Исходная смешанная коричневая смесь разделяется на не совсем белый осадок иодида меди (I) в растворе йода. Используют эту реакцию для определения концентрации ионов меди (II) в растворе. Если добавить в колбу установленный объем раствора, содержащего ионы меди (II), а затем добавить избыток раствора йодида калия, вы получите описанную выше реакцию. 2Cu2+ + 4I- → 2CuI (s) + I2 (водный раствор) Вы можете найти количество йода, высвобождаемого титрованием раствором тиосульфата натрия. 2S2O2-3 (раствор) + I2 (раствор) → S4O2-6 (водный раствор) + 2I- (водный раствор) Когда раствор тиосульфата натрия запускается из бюретки, цвет йода исчезает. Когда это почти все исчезнет, добавьте крахмал. Вся реакция иодидного рафинирования меди будет обратимой с йодом для получения глубокого синего крахмал-йодного комплекса, который намного легче увидеть. Добавляйте последние несколько капель раствора тиосульфата натрия до тех пор, пока синий цвет не исчезнет. Если вы проследите пропорции через два уравнения, вы обнаружите, что для каждых 2 молей ионов меди (II), с которыми вы должны были начать, вам нужно 2 моля раствора тиосульфата натрия. Если вы знаете концентрацию раствора тиосульфата натрия, легко подсчитать концентрацию ионов меди (II). Результатом этой попытки является получение простого соединения меди (I) в растворе.

Фосфористая обработка

Рафинирование меди фосфористой – это фосфорная дезоксидированная жесткая медь, которая представляет собой прочную смолу общего назначения. Она раскисляется фосфором меди, в которой остаточный фосфор поддерживается на низком уровне (0,005-0,013 %) для достижения хорошей электропроводности. Обладает хорошей теплопроводностью и отличными свойствами сварки и пайки. Оксид после рафинирования меди таким способом, оставшийся в твердой смоле меди, удаляется фосфором, который является наиболее часто используемым дезоксидантом. В таблице показана разные показатели от отожженного (мягкого) до жесткого состояния меди.

Ведущие рамы соединяют проводку с электрическими клеммами на поверхности полупроводника и крупномасштабными схемами на электрических устройствах и печатных платах. Материал выбирается так, чтобы соответствовать требованиям процесса и быть надежным при установке и эксплуатации.

Состав меди после электролиза

В состав меди после огневого рафинирования входит 99,2 % металла. В анодах его остается гораздо меньше. Когда примеси полностью удаляются, в составе остается 130 г/л катодных основ. Водный раствор купороса становится слабым, а кислотная составляющая медных катодов достигает 140-180 г/л. Черновая медь содержит 99,5 % металла, железа насчитывается 0,10 %, цинка до 0,05 %, а золота и серебра всего лишь 1-200 г/т.

Источник:
fb.ru

Учебное пособие по химии электрорафинирования

Ключевые понятия

Электрорафинирование меди

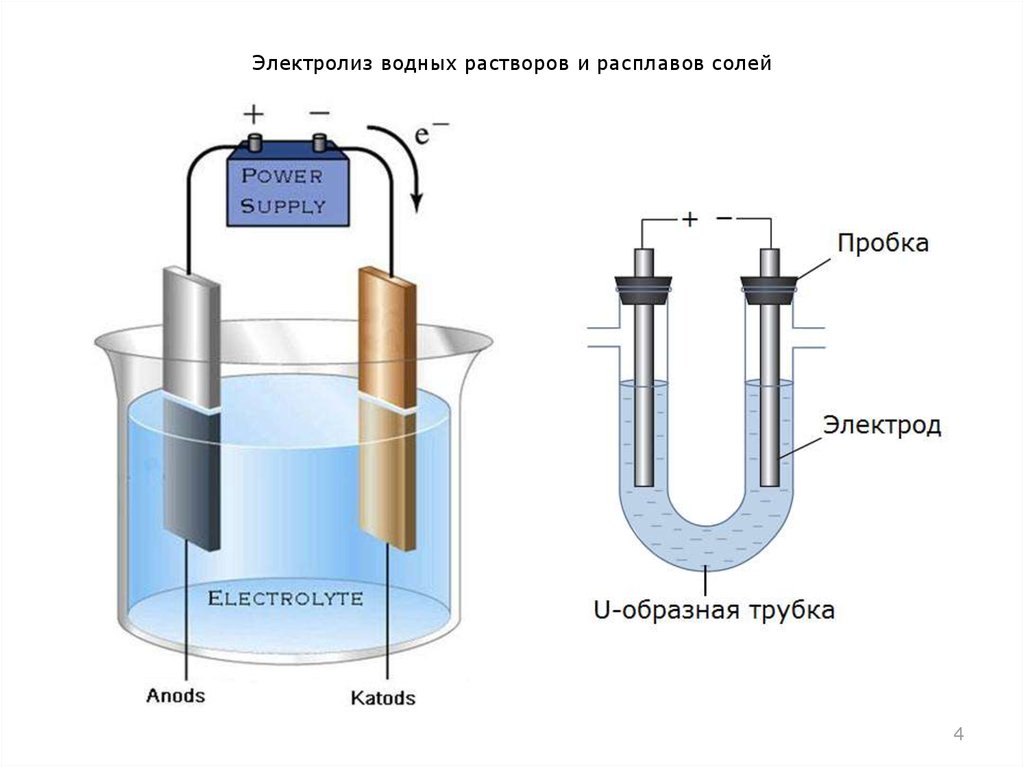

На стадии электрорафинирования при производстве меди в резервуаре подвешивают несколько анодов из нечистой меди и катодов из тонких исходных листов (таких как тонкая медная фольга).

Электролит, содержащий ионы меди, протекает через бак. Электролитом часто является медь, растворенная в серной кислоте, которая образует водный раствор ионов меди.

Внешний источник питания используется для вытягивания электронов из анода и выталкивания их к катоду.

Анимация ниже представляет одну из этих электролизеров, использующую водный раствор Cu ²⁺ в качестве электролита.

Анод (положительный электрод) Пластины из нечистой меди. На аноде происходит окисление. Медь окисляется на аноде. Cu (s) → Cu 2+ (водн. ) + 2e — Электроны образуются на аноде. Электроны текут от анода к катоду. Анод распадается. Ионы меди мигрируют к катоду.

Катод (отрицательный электрод) Стартовые листы (тонкая медная фольга или заготовки из нержавеющей стали). Восстановление происходит на катоде. Ионы меди мигрируют к катоду. Ионы меди восстанавливаются на катоде. Cu 2+ (водный) + 2e — → Cu (s) На катоде откладывается твердая медь.

Примечание: H ⁺ из электролита не восстанавливается до H _2(g) на катоде.

Cu ²⁺ лежит ниже H ⁺ в таблице стандартных восстановительных потенциалов.

Cu ²⁺ является более сильным окислителем, чем H ⁺ .

Cu ²⁺ восстанавливается легче, чем H ⁺ .

анодная реакция:	Cu (с)	→	Cu 2+ (водный) + 2e —
катодная реакция:	Cu 2+ (водный) + 2e —	→	Cu (с)
общая реакция:	Cu (s) + Cu 2+ (водн.)	→	Cu 2+ (водн.) + Cu (тв.)
Обратите внимание, что концентрация ионов меди в электролите остается постоянной. На каждый ион меди, образующийся на катоде, один ион меди восстанавливается на катоде до металлической меди.

Некоторыми из примесей, обнаруженных в нечистой меди, являются серебро, золото и свинец.

Каждый из этих металлов имеет коммерческую ценность, поэтому стоит собирать их из резервуаров для очистки.

Серебро и золото находятся под медью в таблице стандартных электродных потенциалов, поэтому они являются более слабыми восстановителями, чем медь, и не окисляются на аноде. Их можно найти в слизи на дне резервуара.

Свинец находится выше меди в таблице стандартных потенциалов восстановления, поэтому свинец является более сильным восстановителем, чем медь, и будет окисляться на аноде:

Pb _(s) → Pb ²⁺ _(водн.) + 2e ^—

Однако свинец образует нерастворимый осадок с ионами сульфата в электролите:

Pb ²⁺ _(водн.) + SO ₄ ^2- _(водн.) → PbSO _4(с)

PbSO _4(s) можно найти в иле на дне резервуара.

Что такое электрорафинирование? Процесс и использование

22 декабря 2022 г. 22 декабря 2022 г.

| 10:43

Электрорафинирование — важный процесс в производстве металлов. Это метод, который можно использовать для очистки нечистых металлов и отделения различных типов металлов друг от друга. В этом сообщении блога мы более подробно рассмотрим электрорафинирование и обсудим, как оно работает и почему оно так полезно.

Что такое электрорафинирование?

Электрорафинирование – это метод получения чистых металлов путем пропускания электрического тока через раствор электролита, содержащий нечистые ионы металлов. Во время электрорафинирования ионы нечистых металлов восстанавливаются на катоде, а на аноде окисляются. Этот процесс приводит к отделению желаемого металла от его примесей, в результате чего получается более чистая форма металла, чем та, которая была представлена ​​изначально.

Процесс электрорафинирования

Процесс электрорафинирования включает пропускание электрического тока через электролитическую ячейку, содержащую раствор солей металлов и других примесей. Когда электрический ток проходит через ячейку, он вызывает реакцию, при которой ионы металла перемещаются от одного электрода (анода) к другому (катоду). Это движение приводит к разделению чистого металла и его примесей, при этом чистый металл собирается на катоде. Этот процесс можно использовать как для крупномасштабных коммерческих операций, так и для операций меньшего масштаба, таких как очистка ювелирных изделий или монет из драгоценных металлов.

В процессе электрорафинирования металл сначала растворяют в растворе электролита с помощью кислоты или тепла. После растворения в жидкой форме к раствору прикладывается электрический ток, в результате чего он разделяется на две части; тот, который содержит все частицы чистого металла (известные как «дрейф»), которые собираются на одной стороне ячейки, в то время как все его примеси остаются на другой стороне (известные как «шлак»). Затем дрейф отфильтровывается от раствора электролита и собирается для дальнейшей обработки.

Электрорафинирование требует тщательного контроля на каждом этапе, чтобы гарантировать производство только высококачественной продукции. В рамках этого процесса мониторинга технические специалисты должны проверять наличие любых признаков коррозии или повреждений, которые могли возникнуть из-за неправильного обращения или хранения на любом этапе процесса очистки. Кроме того, они также должны регулярно тестировать образцы, чтобы убедиться, что они соответствуют всем необходимым стандартам чистоты, прежде чем отправлять их для использования или продажи.

• Процесс электрорафинирования используется для очистки металлов.
• В процессе электрорафинирования металл помещают в раствор электролита.
• Затем через раствор пропускают электрический ток, в результате чего металл осаждается на катоде.
• Примеси в металле остаются в растворе и в конечном итоге удаляются.
• Процесс электрорафинирования можно использовать для очистки меди, серебра, золота и других металлов.
• Этот процесс часто используется в сочетании с другими методами, такими как экстракция растворителем, для дальнейшей очистки металла

В чем польза электрорафинирования?

Электрорафинирование имеет много преимуществ по сравнению с другими методами рафинирования металлов. Например, он обеспечивает более высокий уровень чистоты, чем другие методы, такие как плавка или выщелачивание, потому что он удаляет примеси более эффективно и быстро. Кроме того, электрорафинирование требует меньше энергии, чем другие методы, и оказывает меньшее воздействие на окружающую среду, поскольку в ходе этого процесса выделяется меньше загрязняющих веществ. Кроме того, электрорафинирование можно использовать для широкого спектра металлов, включая медь, цинк, никель, свинец и кобальт, что делает его универсальным методом одновременного рафинирования различных типов металлов.

Наконец, электрорафинирование не только эффективно для рафинирования металлов, но и может использоваться для отделения двух разных типов металлов друг от друга — процесс, известный как электролиз или электролитическое рафинирование. Это еще больше увеличивает универсальность этого метода, поскольку его можно использовать для производства сплавов с определенным составом (т. е. смесей), которые недоступны с помощью других процессов рафинирования.
