Выключатель ВМПЭ-10
в наличии

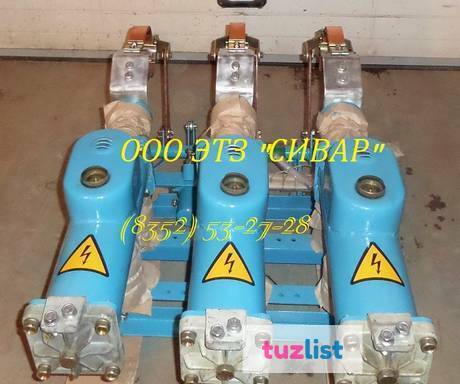

Выключатели типа ВМПЭ-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется втсроенными электромагнитными приводами постоянного тока типа ПЭВ-11, ПЭВ-14.
- Запросить цену
-
Описание -
Характеристики -
Документация -
Видеообзор
Структура условного обозначения выключателя ВМПЭ-10
пример: выключатель ВМПЭ-10-630-20, ВМПЭ-10-1000-20, ВМПЭ-10-1600-31,5
В – выключатель.
М – масляный.
П – подвесное исполнение полюсов
Э – встроенный электромагнитный привод
10 – номинальное напряжение, кВ.
630; 1000, 1600 – номинальный ток, А.
20, 31,5 — номинальный ток отключения, кА.
Устройство выключателя ВМПЭ-10
Выключатели всех типов по климатическому исполнению, номинальным токам и токам отключения максимально унифицированы, различаются только сечением токопровода и размерами выводов (по номинальному току), а также конструкцией дугогасительных камер, распорных цилиндров и мощностью привода (по току отключения).
Оперативное включение выключателя происходит за счет энергии включающего электромагнита, а отключение — за счет энергии отключающих пружин и пружинного буфера, которые срабатывают при воздействии отключающего электромагнита или кнопки ручного отключения на защелку привода, удерживающую выключатель во включенном положении.
Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы.
На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.
Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.
В раму выключателя встроен электромагнитный привод ПЭВ-11 (ПЭВ-14). Движение передается от привода через главный вал выключателя к механизмам перемещения подвижных контактов полюсов посредством изоляционной тяги. Между полюсами установлены изоляционные перегородки для увеличения изоляционного промежутка между фазами.
К низу рамы прикреплен контактор постоянного тока, предназначенный для замыкания и размыкания электрической силовой цепи электромагнита включения привода выключателя. На раме выключателя ВМПЭ 10 внизу установлен болт для выполнения заземления. Рама выключателя с фасада закрыта металлической крышкой, в которой имеются окна: для наблюдения за уровнем масла в полюсах и указателем положения выключателя; для кнопки ручного отключения выключателя; для управления механизмом вкатывания и указателя его положения.
Выключатели ВМПЭ-10 монтируются на выкатной элемент (тележку), которые имеют конструктивные отличия, в зависимости от типа КРУ.
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. |
12 |
|
3. Номинальный ток, А |
630, 1000, 1600 |
|
4. Номинальный ток отключения, кА |
20 (31,5) |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической
составляющей |
20 (31,5) |
|
б) амплитудное значение |
52 (80) |
|
6. Предельный ток термической устойчивости для промежутка времени, кА |
20 (31,5) |
|
7. Собственное время отключения выключателя, с, не более |
0,07 |
|
8. |
0,095 |
|
9. Собственное время включения выключателя, с, не более |
0,3 |
|
10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с |
0,5 |
|
11. Номинальное напряжение постоянного тока включающего электромагнита, В |
110 (220) |
|
12. Номинальное напряжение постоянного тока отключающего электромагнита, В |
110 (220) |
|
13. Пределы оперативной работы привода по напряжению на зажимах его обмоток в % от номинального напряжения:
включающего электромагнита
отключающего электромагнита |
77…110
65…120 |
|
14.
включающего:
при 110 В
при 220 В
отключающего:
при 110 В
при 220 В |
180 (200)
90 (100)
5
2,5 |
|
15. Номинальный ток контактов вспомогательных цепей, А |
10 |
|
16. Ток отключения контактов вспомогательных цепей, А:
при напряжении до 220 В переменного тока
при напряжении 110/220 В постоянного тока |
10
2/1 |
|
11. Масса выключателя без масла, кг |
220 |
|
12. |
5,5 |
Наибольшее рабочее напряжение, кВ
Время отключения выключателя до погасания дуги, с, не более
Потребляемый ток электромагнитов, А, не более:
Масса масла, кг
Сопутствующая продукция
- Шаг 1
- Шаг 2
Выберите необходимые параметры
Номинальный ток, А
6301000160025003150
Номинальный ток отключения, кА
2031,5
Далее
ВМП-10 масляный выключатель | характеристики, цена
Выключатель ВМП-10
- Главная
- Масляные выключатели
- Выключатель ВМП-10
Выключатель ВМП-10
в наличии
Выключатели типа ВМП-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц.
Управление выключателями может осуществляться электромагнитными приводами постоянного тока типа ПЭ-11 или пружинными приводами типа ППМ-10, ПП-67.
- Запросить цену
-
Описание -
Характеристики -
Документация -
Видеообзор
Структура условного обозначения выключателя ВМП-10
пример: выключатель ВМП-10-630-20, ВМП-10-1000-20, ВМП-10-1600-20
В – выключатель.
М – масляный.
П – подвесное исполнение полюсов
10 – номинальное напряжение, кВ.
630; 1000, 1600 – номинальный ток, А.
20 — номинальный ток отключения, кА.
По роду установки выключатели разделяются на две группы: для обычных распределительных устройств (например, ячеек типа КСО) и для комплектных распределительных устройств (КРУ) с ячейками выкатного типа. В этом случае к обозначению типа выключателя добавляется буква «К».
Устройство выключателя ВМП-10
Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель.
Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.
Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.
а — внешний вид выключателя;
1 — стальная рама; 2 — отключающая пружина; 3 — двуплечный рычаг; 4 — вал выключателя; 5 — пружинный демпфер; 6 — болт заземления; 7 — опорный изолятор; 8 — бачок фазы; 9 — масляный демпфер; 10 — маслоуказатель; 11 — изолирующая тяга; 12 — рычаг;
б — разрез фазы выключателя;
13 — выпрямляющий механизм; 14 — маслоотделитель; 15 — канал для выхода газа; 16 — крышка; 17 — пробка маслоналивного отверстия; 18 — отверстия маслоотделителя; 19 — корпус; 20 — рычаг; 21 — контактный стержень; 22 — стеклоэпоксидный цилиндр; 23 — центральный канал камеры; 24 — боковой выхлопной канал; 25 — дугогасительная камера; 26 — нижняя крышка фазы; 27 — маслоспускная пробка; 28 — отводящая шина; 29 — неподвижный контакт; 30 — нижний фланец; 31 — буферное пространство; 32 — масляный карман; 33 — подвижный контакт; 34 — верхний вывод; 35 — подводящая шина; 36 — токосъемные ролики;
в — дугогасительная камера выключателя
Розеточный контакт выключателя ВМП-10
- 1.
медный сегмент; - 2. нажимная пружина;
- 3. упорное кольцо;
- 4. гибкая связь;
- 5. контактодержатель;
- 6. металлокерамическая облицовка.
медный сегмент;
Условия эксплуатации выключателя ВМП-10
Выключатели типа ВМП 10 изготовляют для работы в нормальных климатических условиях, в тропическом климате и усиленные — с повышенной механической стойкостью в нормальном и тропическом исполнениях. Выключатели в тропическом исполнении имеют индекс «Т» (ВМП-10Т), усиленные — индекс «У» (ВМП-10У, ВМП-10ТУ). Выключатели имеют различные габаритные размеры в зависимости от типа РУ, для которого они предназначены.
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. |
12 |
|
3. Номинальный ток, А |
630, 1000, 1600 |
|
4. Номинальный ток отключения, кА |
20 |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической
составляющей |
20 |
|
б) амплитудное значение |
52 |
|
6. Предельный ток термической устойчивости для промежутка времени 4 с, кА |
20 |
|
7. Собственное время отключения выключателя с приводом, с, не более |
0,1 |
|
8. |
0,12
|
|
9. Собственное время включения выключателя с приводом, с |
0,3 |
|
10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с |
0,5 |
|
11. Масса выключателя (без масла), кг |
130…145 |
|
12. Масса масла, кг |
4,5 |
Наибольшее рабочее напряжение, кВ
Время отключения (до погасания дуги) выключателя с приводом, с, не более
Сопутствующая продукция
Запросить цену
на Выключатель ВМП-10
- Шаг 1
- Шаг 2
Выберите необходимые параметры
Номинальный ток, А
63010001600
Далее
Полезные статьи
Научные статьи на тематику высоковольтное оборудование
29
нбр
Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним
роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов .
Добавить комментарий
