Как рассчитать сечение провода по нагрузке
Кабель, передающий электрический ток, – один из важнейших элементов электрической сети. В случае выхода кабеля из строя работа всей системы становится невозможной, поэтому для предотвращения отказов, а также опасности возгорания от перегрева, следует произвести точный расчёт сечения кабеля по нагрузке. Такой расчёт дает уверенность в безопасной и надёжной работе сети и приборов, но что ещё важнее – безопасности людей. Выбор сечения, недостаточного для токовой нагрузки, приводит к перегреву, оплавлению и повреждению изоляции, а это, в свою очередь, – к короткому замыканию и даже пожару. Так что для проведения расчётов и тщательного выбора подходящего кабеля есть масса причин.
Что необходимо для расчёта сечения кабеля по нагрузке
Основной показатель, помогающий рассчитать сечение и марку кабеля – предельно допустимая длительная нагрузка (по току). Если проще, то это – величина тока, которую кабель способен пропускать в условиях его прокладки без перегрева достаточно долго. Для этого необходимо простое арифметическое суммирование мощностей всех электроприборов, которые будут включаться в сеть. Рассмотрим пример: вот перечень некоторых, наиболее часто встречающихся бытовых приборов, который представлен в таблице ниже.
таблице ниже.
|
Электроприбор
|
Мощность, Вт
|
|
LCD телевизор
|
140-300
|
|
Холодильник
|
300-800
|
|
Бойлер
|
1500-2500
|
|
Пылесос
|
500-2000
|
|
Утюг
|
1000-2000
|
|
Электрочайник
|
1000-2500
|
|
Микроволновая печь
|
700-1500
|
|
Стиральная машина
|
2500
|
|
Компьютер
|
300-600
|
|
Освещение
|
300-1500
|
|
Фен
|
1000-2500
|
|
Всего (примерно)
|
10000-20000
|
Следующим важным этапом, позволяющим достичь безопасности, является расчёт сечения кабеля по нагрузке, для чего необходимо подсчитать силу тока, используя формулу:
1.
Для однофазной сети напряжением 220 В:
,где:
— Р – это суммарная мощность для всех электроприборов, Вт;
— U — напряжение сети, В;
— КИ = 0.75 — коэффициент одновременности;

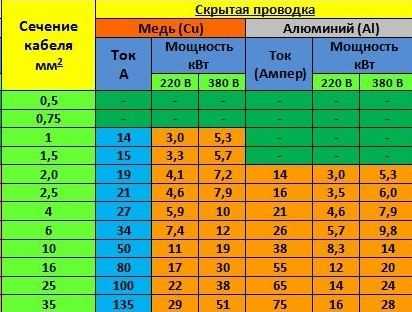

Получив точное значение величины тока, следует обратиться к таблицам, позволяющим найти кабель или провод требуемого сечения и материала. Но если полученное значение величины тока не совсем совпадает с табличным значением, то не стоит «экономить», а лучше выбрать ближайшее, но большее значение сечения кабеля. Пример: при напряжении сети 220 В полученное значение величины тока составило 22 ампера, ближайшее большее значение (27 А) имеет медный провод или кабель из меди, сечением 2,5 мм кв. Это означает, что оптимальным выбором станет именно такой кабель, а не с сечением 1,5 мм кв., имеющим значение допустимого длительного тока 19 А. Если выбирается кабель с алюминиевыми жилами, то лучше взять сечение жилы не 2,5, а 4 мм кв.
|
Сечение токо-
|
Медные жилы проводов и кабелей
|
|||
|
Напряжение 220В
|
Напряжение 380В
|
|||
|
Ток. А
|
Мощность. кВТ
|
Ток. А
|
Мощность кВТ
|
|
|
1.5
|
19
|
4.1
|
16
|
10.5
|
|
2.5
|
27
|
5.9
|
25
|
16.5
|
|
4
|
38
|
8.
|
30
|
19.8
|
|
6
|
46
|
10.1
|
40
|
26.4
|
|
10
|
70
|
15.4
|
50
|
33
|
|
16
|
80
|
18.7
|
75
|
49.5
|
|
25
|
115
|
25.3
|
90
|
59.
|
|
35
|
135
|
29.7
|
115
|
75.9
|
|
50
|
175
|
38.5
|
145
|
95.7
|
|
70
|
215
|
47.3
|
180
|
118.8
|
|
95
|
265
|
57.2
|
220
|
145.
|
|
120
|
300
|
66
|
260
|
171.6
|
мм
3
4
2|
Сечение
Tоко-
|
Алюминиевых жилы проводов и кабелей
|
|||
|
Напряжение 220В
|
Напряжение 380В
|
|||
|
Ток. А
|
Мощность. кВТ
|
Ток. А
|
Мощность кВТ
|
|
|
2.
|
22
|
4.4
|
19
|
12.5
|
|
4
|
28
|
6.1
|
23
|
15.1
|
|
6
|
36
|
7.9
|
30
|
19.8
|
|
10
|
50
|
11
|
39
|
25.7
|
|
16
|
60
|
13.
|
55
|
36.3
|
|
25
|
85
|
18.7
|
70
|
46.2
|
|
35
|
100
|
22
|
85
|
56.1
|
|
50
|
135
|
29.7
|
110
|
72.6
|
|
70
|
165
|
36.3
|
140
|
92.
|
|
95
|
200
|
44
|
170
|
112.2
|
|
120
|
230
|
50.6
|
200
|
132
|
5
2
4Расчёт сечения кабеля по нагрузке для помещений
Предыдущий расчёт позволил точно вычислить материал и сечение вводного кабеля, по которому будет идти общая максимальная нагрузка. Теперь следует произвести аналогичные расчёты по каждому помещению и его группам. И вот почему: нагрузка на розеточные группы может значительно отличаться. Так, розетки с подключённой стиральной машиной и феном нагружены гораздо больше, чем розетка для миксера и кофеварки на кухне.
Поэтому не стоит «упрощать» задачу, без раздумий укладывая провод сечением 2,5 квадрата на розетки, так как иногда этого просто не хватит.
Следует помнить, что суммарная нагрузка в помещении состоит из 1) силовой и 2) осветительной. И если с осветительной нагрузкой всё ясно – она выполняется медным проводом с сечением в 1,5 мм кв., то с розетками не так всё просто. Следует помнить, что обычно кухня и ванная комната – наиболее «нагруженные» линии, так как именно там расположены холодильник, электрочайник, бойлер, микроволновка, а иногда и стиральная машинка. Поэтому лучше всего распределить эту нагрузку по различным розеточным группам, а не использовать блок на 5-6 розеток. Если такой возможности нет, то питающий помещение и подводной кабель к розеткам должен быть сечением, 4 мм кв. и выше. При монтаже электропроводки чаще всего применяют провода и кабели ВВГ-ВВГнг, ПУНП, ПУГНП или ПВС.
Иногда от «специалистов» можно услышать, что для розеток в остальных помещениях достаточно и «кабеля-полторушки», однако выдели бы вы те чёрные полосы, видные из-под обоев, которые оставляет после себя прогоревший кабель после включения в него масляного обогревателя или тепловентилятора! Здесь не место для экспериментов, это – жизнь и здоровье родных, близких, и Ваши собственные!
Расчет сечения кабеля для дизельного генератора
Главная \ Техдокументация \ Расчет сечения кабеля
После приобретения электростанции (дизель-генератора) встает вопрос о подборе кабеля для ДГУ.
Выбор кабеля по мощности
|
Мощность ДГУ, |
Сечение провода S1, (мм2) |
Сечение провода S2, (мм2) |
Автомат вход/выход, А |
|
22 / 17,6 |
6 |
16 |
32 |
|
27 / 21,6 |
6 |
16 |
40 |
|
40 / 32 |
16 |
16 |
63 |
|
60 / 48 |
25 |
25 |
80 |
|
90 / 72 |
50 |
25 |
160 |
|
100 / 80 |
50 |
25 |
160 |
|
130 / 104 |
70 |
25 |
200 |
|
150 / 120 |
95 (2х50;2х35) |
25 |
250 |
|
180 / 144 |
120 (2х50) |
25 |
315 |
|
200 / 160 |
150 (2х50) |
25 |
315 |
|
230 / 184 |
185 (2х70) |
25 |
400 |
|
250 / 200 |
240 (3х50;2х95) |
25 |
400 |
|
300 / 240 |
2х150 (2(2х50)) |
25 |
500 |
|
360 / 288 |
2х185 (2(2х70)) |
25 |
630 |
|
400 / 320 |
2х240 (2(3х50)) |
25 |
630 |
|
450 / 360 |
2х240 (2(3х50)) |
35 |
800 |
|
500 / 400 |
3х185 (3(2х70)) |
35 |
800 |
|
560 / 448 |
3х240 (3(3х50)) |
35 |
1000 |
|
650 / 520 |
3х300 (3(3х70)) |
35 |
1000 |
|
700 / 560 |
4х185 (4(2х70)) |
35 |
1250 |
|
800 / 640 |
4х240 (4(3х50)) |
36 |
1250 |
|
850 / 680 |
4х300 (4(3х70)) |
36 |
1600 |
Размеры приведены для:
- длина кабелей 10м
- температура окружающей среды 40˚С
- выходное напряжение 380В (3ф.
)
)кВт в Таблицу размеров кабеля и Таблицу размеров электрических кабелей Ампер
Поиск
Главная страница Калькулятор кВт в таблицу размеров кабеля и таблицу размеров электрических кабелей в амперах
Таблица размеров кабеля от
кВт:
См. таблицу размеров кабеля двигателя в кВт. График подготовлен на основе прямого онлайн-старта и старта звезда-треугольник. Обратите внимание, что использование алюминиевого кабеля для двигателя низкой мощности до 1,5 кВт/2 л.с. не рекомендуется. Здесь 2R обозначает два кабеля. Таблица размеров кабеля подходит как для однофазного, так и для трехфазного кабеля.
70, 80, 100, 125, 150, 200, 400, 600 А Руководство по размерам проводов
Примечание: не рекомендуется использовать кабель большего сечения.
| кВт в соответствии с таблицей размеров кабелей (кв. мм) с усилителями | |||
| кВт | Ампер | Размер кабеля (AL) | Размер кабеля (медь) |
| 0,11 | 0,19 | – | 1,5 |
| 0,26 | 0,45 | – | 1,5 |
| 0,37 | 0,64 | – | 2,5 |
| 0,55 | 0,96 | – | 2,5 |
| 0,75 | 1,30 | – | 2,5 |
1. 1 |
1,91 | – | 2,5 |
| 1,5 | 2,61 | – | 2,5 |
| 2,2 | 3,83 | 4 | 2,5 |
| 3,7 | 6,43 | 6 | 2,5 |
| 5,5 | 9,56 | 10 | 2,5 |
| 7,5 | 13.04 | 10 | 4 |
| 9,3 | 16.17 | 10 | 4 |
| 11 | 19.13 | 16 | 4 |
| 15 | 26.09 | 25 | 6 |
| 18,5 | 32.17 | 35 | 10 |
| 22 | 38,26 | 50 | 25 |
| 30 | 52,17 | 70 | 35 |
| 37 | 64,35 | 95 | 50 |
| 45 | 78,26 | 120 | 50 |
| 75 | 130,43 | 150 | 70 |
| 90 | 156,52 | 185 | 95 |
| 110 | 191,30 | 240 | 120 |
| 132 | 229,56 | 300 | 120 |
| 150 | 260,86 | 400 | 150 |
| 175 | 304,34 | 500 | 185 |
| 220 | 382,59 | 500 | 240 |
| 250 | 434,76 | 630 | 300 |
| 280 | 486,94 | 2Rx240 | 300 |
| 310 | 539. 11 |
2Rx300 | 400 |
Предыдущая статьяКалькулятор размера кабеля двигателя, расчет, таблица выбора
Следующая статьяФормула расчета диаметра кабеля и калькулятор Excel для диаметра кабеля
Последние сообщения
- Тариф на электроэнергию в Сурате 2023-24 гг.
- Калькулятор магнитной силы между токоведущими проводами, формула
- Карбонат цинка, формула, метод получения, химические свойства
- Калькулятор счетов за электроэнергию в Химачал-Прадеше, за единицу тарифа, 2022-23 гг.
- Калькулятор счетов за электроэнергию CESC, бытовой, коммерческий на единицу тарифа
- Калькулятор счетов за электроэнергию UPPCL, за единицу тарифа 2023, LT и HT
- Калькулятор счетов за электроэнергию Adani, за единицу тарифа, коммерческий, бытовой
- Получить лицензию подрядчика в Нью-Мексико, требования, продление, плата
- Получить лицензию подрядчика в Нью-Йорке, требования, продление, типы
- Как получить электрика в Миссури, требования, лицензия подрядчика, экзамен
- Как получить лицензию электрика в Миссисипи, продление, процесс, типы
- Как получить лицензию подрядчика в Монтане, типы, процесс, форма
- Получите электрическую лицензию на Гавайях, процесс, лицензию подрядчика, стоимость, типы
- Получить лицензию электрика Миннесота, подрядчик, требования, экзамен, процесс
- Получите лицензию электрика штата Мичиган, лицензию подрядчика, экзамен, процесс, продление
Категории
- Генератор
- приложение
- Базовое реле
- Калькулятор
- Химия
- Компьютер
- Контактор
- Определение
- Разница
- Электрика
- Основные электрические характеристики
- Электрическое определение
- Электрические ворота Вопрос
- Электрическая лицензия
- Электроника
- Расчет энергии
- Неисправности
- Ворота решены
- Хостинг
- Асинхронный двигатель
- Инструменты
- Вопросы для интервью
- Микропроцессор
- Данные паспортной таблички
- Сеть
- Практическая электрика
- Защита
- Стартеры
- Переключатель
- Синхронный двигатель
- Трансформатор
- Транзистор
- Трансмиссия
- Незамеченный
- США
- Полезная информация
- ЧРП
Калькулятор кабеля
— Расчет размеров и выбор кабеля
Калькулятор кабеля — Расчет размера и выбор кабеля | Кабели Эланд
1.
Выберите свой стандарт
2. Выберите свою спецификацию
3. Рассчитать результаты
Калькулятор кабелей Eland Cables может помочь вам определить наиболее подходящий размер кабеля для вашей установки в соответствии со стандартами Великобритании и IEC. Заполните разделы ниже, чтобы рассчитать свои результаты.
Результаты для кабеля британского стандарта рассчитаны на основе требований стандарта BS7671 (18-я редакция) к электроустановке, правил проводки IEE и основаны на падении напряжения 230 В и 415 В. Он охватывает низковольтные армированные кабели AWA и SWA, изолированные кабели, в том числе сдвоенные и заземленные кабели и кабели 6491X, а также изолированные и защищенные кабели из ПВХ и LSZH, такие как кабели H07ZZ-F и SY.
Размеры кабеля для кабеля международного стандарта рассчитаны в соответствии со стандартом IEC 60364-5-52: Электроустановки низкого напряжения, выбор и монтаж электрооборудования.
Системы электропроводки и основаны на падении напряжения 230 В и 415 В. Как в расчетах BS, так и в расчетах IEC расчет кВт основан на коэффициенте мощности 0,8.
Вы можете нажать на FastQuote, наш онлайн-инструмент для расчета цен, чтобы выбрать кабель, который соответствует вашим требованиям по размеру и спецификациям. Для получения дополнительной помощи в определении размера или выборе наиболее подходящего кабеля, а также в случае отсутствия результатов для вашего приложения свяжитесь с нашими экспертами по кабелям по телефону +44 20 7241 8500 или по электронной почте [email protected].
Стандарт
Выберите британский (BS) или международный (IEC) стандартБританский стандарт BS7671Международный стандарт IEC 60364-5-52
Дирижер
Пожалуйста, выберите
Фаза
Пожалуйста, выберите
Напряжение (В)
Выберите 230415
Способ установки
Пожалуйста, выберите
Конфигурация
Пожалуйста, выберите
Формат
Пожалуйста, выберите
Нагрузка
AkW
Длина (м)
Результаты
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
Рекомендуемые расчетные сечения кабелей основаны на информации, предоставленной пользователем, и предназначены только для справки.
Во всех случаях при расчете сечения кабеля будут сделаны определенные допущения. Ответственность за обеспечение правильности всех данных и предположений, а также пригодность любого используемого кабеля для предполагаемой цели лежит на пользователе.
Что касается гибких шнуров, следует отметить, что BS7671 не включает различные способы установки в таблицы допустимой нагрузки по току. Калькулятор размера кабеля включает в себя результаты для всего диапазона методов монтажа. Ответственность за определение применимости гибких шнуров лежит на пользователе. Пожалуйста, обратитесь к Правилам подключения для отдельных таблиц и любых соответствующих поправочных коэффициентов.
Кабельная лаборатория
Качество и соответствие требованиям. Наша испытательная лаборатория мирового уровня, аккредитованная IECEE CBTL и ISO/IEC 17025, дает вам уверенность, необходимую для надежной установки.
Читайте дальше
ESG и устойчивое развитие
Наша приверженность нашим сотрудникам, нашим заинтересованным сторонам, нашим местным сообществам и окружающей среде в целом укоренилась в нашей культуре.
