Содержание
ТОЛ-10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5 Опорные трансформаторы тока
ТОЛ-10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5 Опорные трансформаторы тока.
ОТГРУЗКА ПРОДУКЦИИ ТОЛ10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5 В ЛЮБОЙ РЕГИОН РОССИИ, ДОСТАВКА ДО ТРАНСПОРТНОЙ КОМПАНИИ БЕСПЛАТНО.
Заказать продукцию трансформаторы тока тол-10,ТОЛ10 узнать о наличии, сроках поставке, доставки Вы можете позвонив по телефонам в отдел сбыта или написать заявку по электронной почте:
моб. 8(916) 579-74-12
т.ф.(499)948-03-51
(495) 545-70-88
электронная почта
E-mail: krashi-lyz@yandex. ru
Назначение ТОЛ-10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5.
Трансформаторы ТОЛ-10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5 изготавливаются в исполнении «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150.
Рабочее положение ТОЛ-10-М — любое.
Срок службы трансформатора ТОЛ-10-М 2500/5, ТОЛ-10-М 3000/5, ТОЛ-10-М 4000/5 — 30 лет.
Трансформаторы ТОЛ-10-М изготавливаются на номинальные первичные токи 2500, 3000 А, с двумя, тремя и четырмя вторичными обмотками.
Трансформаторы ТОЛ-10-М для дифференциальной защиты поставляются по специальному заказу.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Основные технические характеристики трансформатора тока ТОЛ-10-М.
Наименование параметра |
Значение |
||
Конструктивное исполнение |
|||
2 |
3 |
4 |
|
Номинальное напряжение, кВ |
10 |
||
Наибольшее рабочее напряжение, кВ |
12 |
||
Климатическое исполнение |
УХЛ 2 или Т2 |
||
Номинальная частота переменного тока, Гц |
50 |
||
Номинальный первичный ток, А |
2500, 3000, 4000 |
||
Номинальный вторичный ток, А |
5 |
||
Количество вторичных обмоток |
2 |
3 |
4 |
Класс точности: |
0,2; 0,2S; 0,5; 0,5S |
||
вторичной обмотки для измерений |
|||
вторичной обмотки для защиты |
10Р(5Р) |
||
Номинальная вторичная нагрузка, В×А: |
1; 2; 2,5 3; 5; 10*; 15; 20; 25; 30 |
||
вторичной обмотки для измерений при cos φ = 1 при cos φ = 0,8 |
|||
вторичной обмотки для защиты при cos φ = 0,8 |
3; 5; 10; 15*; 20; 25; 30 |
||
Номинальная предельная кратность вторичной обмотки для защиты (при номинальной вторичной нагрузке 15 В∙А), не менее |
10 |
||
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5; 0,2; 0,5S не более (при номинальной вторичной нагрузке 10 В×А) |
13 |
||
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S (при номинальной вторичной нагрузке 10 В×А), не более |
10 |
||
Односекундный ток термической стойкости, кА |
61 |
||
Ток электродинамической стойкости, кА |
152,5 |
Примечания: 1 * Значения по умолчанию
2 Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются в заказе.
3 Трансформаторы могут изготавливаться с инверсным расположением первичных выводов (см. приложение). Пример обозначения двухобмоточного трансформатора с инверсным расположением первичных выводов: ТОЛ-10-М-2И.
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р.
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
2500/5 |
18 |
13 |
11 |
10 |
9 |
7 |
6 |
5 |
3000/5 |
19 |
Таблица 3. Масса трансформаторов.
Тип трансформатора |
Номинальный первичный ток, А |
Рис. |
Масса, кг, max |
ТОЛ-10-М-2 |
2500, 3000 |
1 |
28 |
ТОЛ-10-М-3 |
2 |
34 |
|
ТОЛ-10-М-4 |
3 |
43 |
|
ТОЛ-10-М-2 (3, 4)И* |
4 (1,2,3) |
См. ТОЛ-10-М-2 (3,4) |
Если вы заинтересованы что бы трансформаторы были доставлены за наш счет до терминала вашего города или адресата, укажите это в предварительной заявке и менеджер выставит счет и включит в стоимость продукции доставку трансформаторов.
При отгрузки трансформатора транспортной компанией необходимо указать нужна ли дополнительная упаковка.
Цена на трансформаторы ТОЛ-10-М зависит от коэффициента трансформации, класса точности и исполнения, пришлите заявку в тех отдел и мы просчитаем стоимость трансформатора.
ТОЛ10М, ТОЛ 10М трансформатор тока,ТОЛ10-11У2,ТОЛ10-1-2.Изготавливаются с разными классами точности.ТОЛ10-1-8, ТОЛ10-1-7
Время последней модификации
1628591889

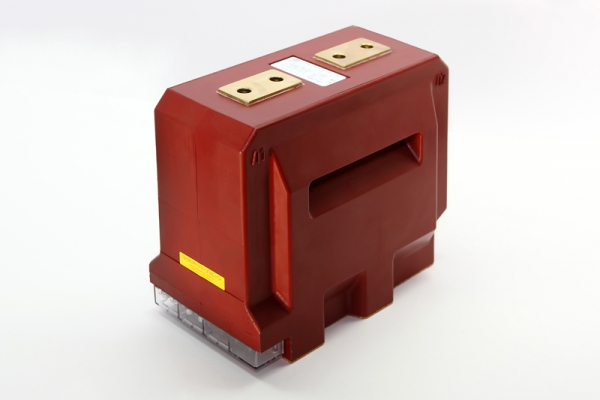

Трансформатор тока ТОЛ-10 200/5 0,5S/10Р УХЛ2.1
- Главная
- Каталог
- Трансформаторы и преобразователи
- Трансформаторы тока
- Трансформатор тока ТОЛ-10 200/5 0,5S/10Р УХЛ2.1
Артикул:
SZT016
Производитель:
Свердловский завод трансформаторов тока
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Доставка:
до ТК бесплатно
Самовывоз:
до 18:00
Наличие: Уточнить у менеджера
Цена по запросу
Товар в Корзине
- Описание товара
- Комментарии
Общее описание
Трансформаторы изготавливаются в климатическом исполнении «Т» и «УХЛ» категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:
высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ — от минус 60°C до плюс 50°C для исполнения «УХЛ 2.1» и от минус 10°C до плюс 55°C для исполнения «Т2.1»;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение — любое.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Дополнительная информация
Таблица 1.
Наименование параметра
|
Значение | |
Количесвто вторичных обмоток | 2 | 3 |
Номинальное напряжение, кВ | 10 или 11 | |
Наибольшее рабочее напряжение, кВ | 12 | |
Номинальная частота переменного тока, Гц | 50 или 60 | |
Номинальный вторичный ток, А | 1; 5 | |
Номинальный первичный ток, А | 10; 15; 20; 25; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 450; 500; 600; 750; 800; 1000; 1200; 1250; 1500; 2000 | |
Класс точности: вторичной обмотки для измерений вторичной обмотки для защиты |
0,5; 0,5S, 0,2; 0,2S или 1
5Р; 10Р
|
|
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, ВА
вторичной обмотки для измерений
|
3; 5; 10; 15; 20; 25; 30* (10)
|
|
Номинальная предельная кратность вторичной обмотки для защиты, не менее, при номинальном первичном токе, А: 10-2000 |
10 |
10 |
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений в классах точности при номинальном первичном токе, А, не более:
|
||
0,2S; 0. 5S (10-2000А)
|
10 | |
0,2 (10-1250А)
|
10 17 |
|
0,5; 1 (10-300; 450; 500; 600; 1000А)
|
14 16 17 |
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
10
|
0,78
|
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
10
|
1,97
|
|
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного |
42
75
|
Примечание:
*) уточняется в заказе
Таблица 2. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для двухобмоточного трансформаторов тока ТОЛ-10
Тип трансформатора
|
Номинальная вторичная нагрузка, В·А
|
3
|
5
|
10
|
15
|
20
|
30
|
40
|
50
|
ТОЛ-10
|
Коэффициент трансформации
|
Номинальная предельная кратность
|
|||||||
10-30, 50-150, 300/5
|
27
|
20
|
12
|
10
|
7
|
5
|
4
|
3
|
|
40, 80, 200, 400/5
|
27
|
21
|
14
|
10
|
8
|
6
|
4
|
3,5
|
|
450/5
|
26
|
20
|
13
|
10
|
8
|
5
|
4
|
3
|
|
250, 500/5
|
24
|
20
|
13
|
10
|
8
|
5
|
4
|
4
|
|
600/5
|
26
|
21
|
15
|
10
|
9
|
7
|
5
|
4
|
|
750/5
|
27
|
23
|
16
|
13
|
10
|
8
|
6
|
5
|
|
800/5
|
28
|
23
|
17
|
10
|
11
|
8
|
6
|
5
|
|
1000, 1200/5
|
20
|
17
|
13
|
10
|
9
|
7
|
5
|
5
|
|
1250/5
|
21
|
18
|
13
|
10
|
9
|
7
|
5
|
5
|
|
1500/5
|
21
|
18
|
14
|
10
|
10
|
8
|
6
|
5
|
|
2000/5
|
21
|
17
|
15
|
10
|
10
|
9
|
7
|
6
|
Таблица 3 — Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трехобмоточного трансформатора
Тип трансформатора
|
Номинальная вторичная нагрузка, В·А
|
3
|
5
|
10
|
15
|
20
|
30
|
40
|
50
|
ТОЛ-10
|
Коэффициент трансформации
|
Номинальная предельная кратность
|
|||||||
10-300, 600/5
|
24
|
19
|
13
|
10
|
8
|
6
|
4
|
4
|
|
450/5
|
26
|
20
|
13
|
10
|
8
|
5
|
4
|
3
|
|
250, 500/5
|
27
|
21
|
14
|
10
|
8
|
6
|
5
|
4
|
|
750/5
|
26
|
21
|
15
|
11
|
9
|
7
|
5
|
4
|
|
80, 400, 800/5
|
26
|
21
|
15
|
10
|
10
|
7
|
5
|
5
|
|
1000/5
|
20
|
16
|
12
|
10
|
8
|
6
|
4
|
4
|
|
1200/5
|
21
|
17
|
13
|
10
|
9
|
6
|
5
|
4
|
|
1250/5
|
19
|
16
|
12
|
10
|
8
|
6
|
5
|
4
|
|
1500/5
|
21
|
18
|
14
|
10
|
10
|
8
|
6
|
5
|
|
2000/5
|
18
|
15
|
12
|
10
|
9
|
7
|
6
|
5
|
К этому товару пока нет комментариев.
