Дтож 405: Датчик ДТОЖ для Микас 7.1 двигатель ЗМЗ 405 евро 2

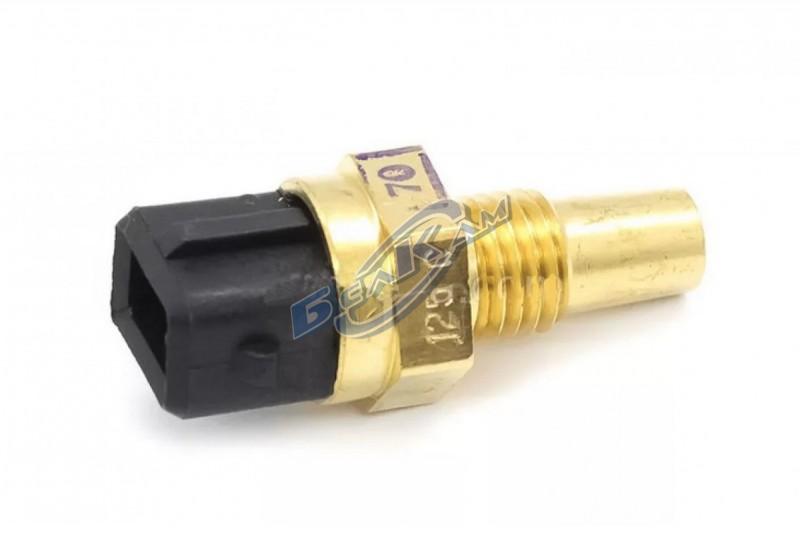

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

В современных автомобилях, имеет место быть множество самых разнообразных датчиков, каждый из которых отвечает за какую-то отдельную систему. Датчик температуры охлаждающей жидкости, который мы будем проверять далее, относится к числу самых, важных. Почему он вошёл в этот ранг? Думается не стоит подробно объяснять, чем чреват перегрев силового агрегата и какие финансовые последствия могут быть у этой неприятности.

Содержание

1. Где расположен датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405
2. Модификации датчика температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405
3. Проверка датчика температуры охлаждающей жидкости ЗМЗ 405
4. Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-405

Где расположен датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

Датчик температуры охлаждающей жидкости (воздуха) предназначен для преобразования температуры охлажающей жидкости (воздуха) двигателя в напряжение постоянного тока. Информация датчика температуры охлаждающей жидкости позволяет откорректировать основные параметры управления двигателем в зависимости от его теплового состояния.

Кроме того он позволяет откорректировать основные параметры управления двигателем в зависимости от температуры воздуха в задроссельном пространстве двигателя.

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405 представляет собой полупроводниковый стабилитрон, который запитывается постоянным рабочим током от стабилизированного источника блока управления, выходное напряжение датчика изменяется в зависимости от температуры окружающей среды. С увеличением температуры выходное напряжение датчика увеличивается.

Модификации датчика температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 405

По всем каталогам основной датчик идет с номером 19.3828, но сам когда столкнулся с тем, что пора менять его, то тут оказалось, что стоят разные датчики с завода. Скажу сразу, что у меня в рессивере стоял 40. 5226, а на термостате 19.3828.

Покопавшись в интернете, я нашел несколько модификации датчика коленвала ЗМЗ 405

1. Микас 5.4, 7.1, СОАТЭ, VS5.6 19.3828 — черный 40.5226 — коричневый
2. Аналог этих датчиков производит LUZAR (LS 0306 406-3851010), Fenox(19.3828000), АвтоТрейд (42.3828)
3. Микас -11, СОАТЭ, VS8 40.5215 — серый Аналоги 234.3828 — черный 421.3828 — черный

Все эти аналоги подходят при замене родного датчика ЗМЗ 405.

Проверка датчика температуры охлаждающей жидкости ЗМЗ 405

Проверка датчика температуры охлаждающей жидкости 19.3828. При появлении в ходе диагностирования кодов 21 (низкий уровень сигнала датчика температуры охлаждающей жидкости) или 22 (высокий уровень сигнала датчика температуры охлаждающей жидкости) соберите схему проверки датчика, показанную на рис. 1. Установите с помощью резистора 1 ток в цепи 1… 1,5 мА. Вольтметр 4 должен показывать напряжение 2,96…3,02 В при температуре +25°С. При температуре +90°С напряжение должно быть в пределах 3,6…3,7 В.

Рис. 1. Схема проверки датчика температуры на двигателе ЗМЗ-4062:
1 – переменный резистор 10 кОм; 2 – аккумуляторная батарея; 3 – вольтметр; 4 – миллиамперметр; 5 – датчик.

Датчик также можно проверить, измеряя его сопротивление. Для этого подсоедините «+» мультиметра к выводу 1 колодки датчика, а затем измерьте сопротивление между выводами 1 и 2 датчика. При температуре 15…20 “С сопротивление датчика должно быть около 43 кОм.

Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-405

1. Частично сливаем из двигателя охлаждающую жидкость – до уровня расположения датчика.
2. Шилом или тонкой отверткой поддева­ем фиксатор колодки жгута проводов системы управления двигателем, и отсоединяем колодку от разъема датчика температуры
3. Ключом «на 19» выворачиваем датчик температуры охлаждающей жидкости из отверстия корпуса термостата.
4. Надеваем на выводы датчика об­резки полихлорвиниловой трубки, вставляем в них оголенные на 7-8 мм концы проводов и собираем схему.
5. Последними подсоединяем провода к выводам аккумуляторной батареи, убедившись, что схема собрана правильно.
6. Переменным резистором при помощи миллиамперметра устанавлива­ем ток в цепи в интервале от 1 до 1,5 мА.
7. Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20 °С).
8. Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.
9. У исправного датчика напряжение в цепи должно быть близким к величинам, указанным в таблице. Неисправный датчик заменяем. Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.
10. Перед установкой датчика на место наносим на его резьбу герметик.
