Что такое интернет-розетка и для чего она нужна

23дек.2020

Поделиться: Cкопировано

Что такое интернет-розетка
Для чего нужна интернет-розетка
Как правильно подключить интернет-розетку
Установка и подключение интернет-розетки специалистами компьютерного сервиса Ланет ХЕЛП

Данная проблема также актуальна для больших офисных зданий, где много компьютеров. Решить данную проблему поможет интернет-розетка. Благодаря ей компьютеры и другие сетевые устройства соединяются друг с другом или с сетью посредством кабелей.

LAN-розетка или интернет-розетка — это элемент структурированной кабельной системы, который обеспечивает возможность подключения оборудования к локальным компьютерным сетям.

Розетка RJ-45 является стандартом интернет-розетки и применяется для подключения сетевого оборудования. Она состоит из разъема для подключения кабеля. Обычно розетка содержит один разъем, однако их количество может достигать четырех штук. Разъемы служат для соединения розетки с коммутационной панелью либо для подключения компьютера.

Современные интернет-розетки по конструкции делятся на два основных типа:

• Встроенные. Такая розетка имеет относительно небольшой размер и фиксируется в стене с помощью специального алебастрового раствора, а сверху устанавливается контактная часть. После подключения короб закрывается пластиковой панелью.

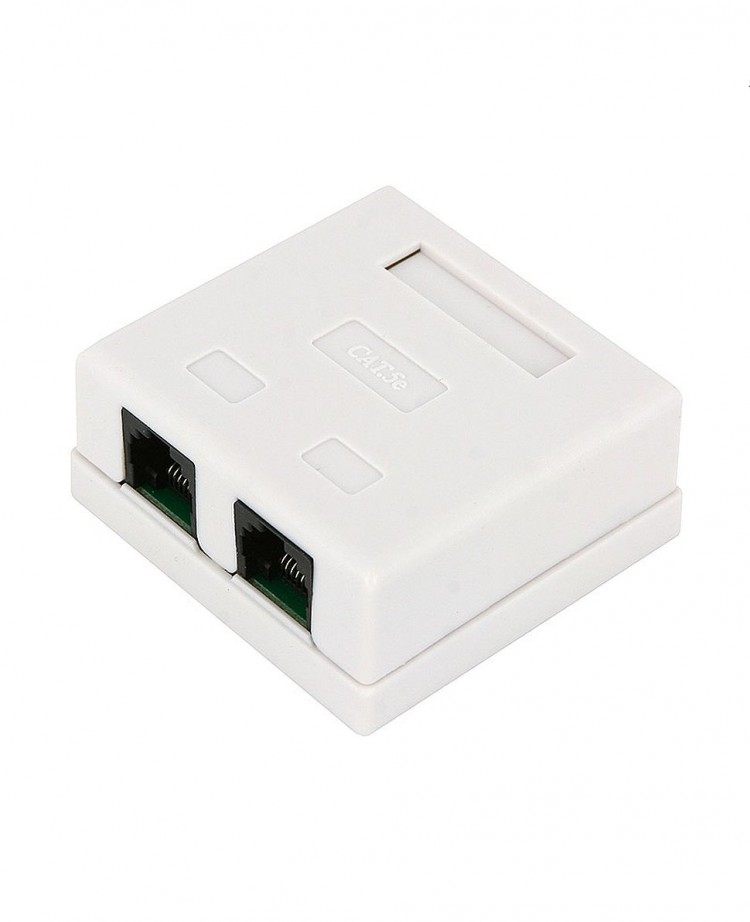

• Внешние. В таком случае короб устанавливается на поверхности стены. После подключения кабеля корпус закрывается специальным защитным колпачком.

Розетка RJ-45 нужна для корректной и налаженной работы кабельной системы. Для организации домашней сети чаще всего используют розетки с двумя разъемами: первый необходим для соединения с коммуникационным кабелем, другой — для коммуникации с патч-панелью. Кабель, который передает информацию, так называемая витая пара, заводят в контакт с модулем. Вторая витая пара необходима для того, чтобы передать в сеть информацию.

Если у вашего домашнего устройства есть порт Ethernet, то желательно подключить его к компьютерной сети кабелем даже при наличии Wi-Fi. Это особенно важно, если у вас в доме находится много устройств и через них идет большой трафик. В таком случае розетка для Интернета поможет разгрузить сеть, ведь даже самый мощный WI-FI роутер не сможет обеспечить все устройства достаточной скоростью. К тому же, интернет-розетки могут использоваться для подключения точек доступа Wi-Fi при необходимости.

Поэтому рекомендуется обустроить розетки в следующих местах:

• за небольшими телевизорами — минимум одна интернет-розетка с двумя разъемами;
• за большими телевизорами — минимум две интернет-розетки;
• возле сетевого принтера;
• у рабочего места.

Наличие достаточного количества интернет-розеток облегчит вашу жизнь и обеспечит максимально комфортное использование техники.

Для начала необходимо провести кабель к точке монтажа. Это осуществляется либо открытым способом с помощью пластиковых коробов, оснащенных съемными крышками, либо закрытым — путем создания специальных штроб, в полость которых кладут кабель. Популярным также является способ прокладки, предполагающий закрепление кабеля на стене. Конец кабеля отрезают, оставляя небольшой запас. Лишний конец аккуратно укладывают по кругу внутри, избегая переломов проводника.

Далее снимают внешнюю защитную изоляцию, освобождая конец длиной в 5-6 см. Каждую витую пару аккуратно разравнивают. С корпуса розетки снимается лицевая панель и откручивается фиксирующий болт. Каждую жилу в соответствии с расцветкой вставляют в фиксатор, а конец фиксируют с помощью прижимного болта. Когда процесс закончен, торчащие кусочки аккуратно обрезают.

Если при подключении использовался открытый способ монтажа, корпус розетки фиксируют на стене, направляя компьютерный разъем вниз, а входное отверстие для кабеля вверх. Если закрытый, то розетку заглубляют в подготовленное место, фиксируя посредством распорок.

Завершив этап установки, необходимо проверить правильность подключения. Если розетка RJ-45 работает нормально, остается только прикрутить лицевую панель.

Установка розетки — процесс, требующий особого внимания, поэтому его лучше доверить специалистам. Если вас интересует, как подключить интернет-розетку, обращайтесь в сервис Ланет ХЕЛП. Наши мастера быстро и качественно проведут установку и протестируют подключение.

Виды компьютерных и телефонных розеток и способы подключения

Компьютерные и телефонные розетки

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 22.02.2022

Компьютерная настенная розетка, также как и телефонная, является компонентом кабельной системы, который не особо заметен конечному пользователю, но без него невозможно даже представить локальную сеть.

  Конструктивное исполнение розетки представлено двумя составляющими: пластиковым корпусом и установленным в него соответствующим стандартным разъемом. В телефонной розетке используется модуль RJ12, а в компьютерной – RJ45. При этом розетка может иметь как один порт, так и несколько, разное кроссировочное поле и прочее. Это будет зависеть от комплектации.

  «Интернет-розетки» или компьютерные настенные розетки представляют собой пассивное сетевое оборудование, предназначенное для подключения оконечных электронных устройств типа сетевых компьютерных карт к локальным сетям посредством патч-кордов. Разъемы коммутационных шнуров вставляются в гнезда RJ45. С обратной стороны расположены контакты, соединенные с коннекторами и используемые для крепления кабеля.

  Изделия торговой марки Cabeus характеризуются такими качествами, как высокое качество, надежность, простота и удобство эксплуатации. Востребованность продукции данного бренда обусловлена также ее практичностью, долговечностью и эстетичностью.





  Среди розеток различают компьютерные, телефонные и комбинированные устройства. По внешнему виду все они очень схожи, их отличием служит лишь число контактов. Для подключения телефонов используемая розетка содержит четыре контакта (разъемы стандарта RJ11), а для подключения компьютера – восемь (разъемы стандарта RJ45).

Телекоммуникационные розетки RJ45 подразделяются на 4 категории:

• RJ45 категории 5 предназначена для организации локальных сетейт со скоростью передачи данных, составляющей 100 Мбит/с;

• Розетка RJ 45 категория 5e настенная используется для сети с частотой 125 МГц. При задействовании двух пар скорость передачи – 100 Мбит/с, а при использовании четырех пар – 1000 Мбит/с;

• RJ45 категории 6 характеризуется скоростью передачи 1000 Мбит/с;

• Категория 6а отличается от предыдущей только пропускной способностью – 10 Гбит/с.

  По способу крепления все вышеперечисленные категории делятся на внутренние (розетка крепится в монтажной коробке) и внешние.



Подключение розетки

  Следуя рекомендациям, приведенным ниже, подключить компьютерные, телефонные или комбинированные розетки достаточно просто, следовательно, с этим процессом можно справиться без посторонней помощи. Как правило, чтобы подключить кабель к розетке, специальные приспособления не нужны, но бывают и исключения.

Пошаговая инструкция подключения:

1. Для монтажа розетки следует подготовить витую пару. В дальнейшем этот сетевой кабель нужно будет спрятать в соответствующий канал либо укрыть в стене, оставив при этом от 0,5 м до 1 м свободным;
2. Основу сетевой розетки следует вмонтировать в стену таким образом, чтобы свободный конец кабеля проходил сквозь нее;
3. Используя соответствующий инструмент, требуется снять часть изоляционной обмотки сетевого кабеля;
4. Провода витой пары следует отделить друг от друга и расправить;
5. Теперь нужно взять вторую часть розетки, с обратной стороны которой имеется цветовая схема, соответствующая расцветке проводов сетевого кабеля;
6. Требуется внимательно вмонтировать жилы кабеля в розетку, следя за тем, чтобы они совпали с ее цветовой схемой, закрепить провода и собрать обе части розетки воедино;
7. Сетевую розетку при помощи шурупов и отвертки/шуруповерта следует зафиксировать  на стене.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Что такое кабельные стяжки?

23

April

2021

Стандартные кабельные стяжки или хомуты обычно изготавливаются из полиамида 6.6 (нейлон), и они используются для связывания предметов, обычно проводов. Действуя подобно ремням, кабельные стяжки бывают миниатюрных размеров для удержания небольших грузов, а также изготавливаются большой длины и высокой прочности на разрыв, для крупных предметов или связок.

Открыть

Кабель-каналы с текстурой дерева от IEK

08

July

2020

При загородном строительстве и ремонте часто возникает необходимость применения кабельных каналов цвета дерева. Кабельные короба под дерево от ИЭК входят в серию Элекор и представлены в расцветке светлого дерева под сосну, и темного под дуб.

Открыть

Cabeus представила гофрированные легкие трубы из ПВХ с протяжкой

22

December

2022

Компания Cabeus расширила ассортимент своей продукции гофрированными легкими трубами из ПВХ с протяжкой. Представлены трубы диаметром от 16 до 50 мм.

Открыть

Витая пара или оптоволокно — что выбрать?

04

December

2020

При прокладке сетевого кабеля, какой из них вы предпочтете — медный или оптоволоконный? Давайте разберемся и все выясним…

Открыть

Новые интеллектуальные PDU REM с измерительным модулем MI

25

October

2022

Производственная группа REMER разработала новую линейку интеллектуальных PDU (MC) с мониторингом электропитания и параметров окружающей среды.

Открыть

Виды электротехнических шкафов

27

April

2016

Краткое содержание:

1. Степени защиты шкафов
2. Заземление шкафов

В статье вы узнаете про электротехнические шкафы, степени защищенности от влаги и пыли и заземлении таких шкафов.

Открыть

Рекомендуемые товары

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

розетка RJ12 настенная — телефонная — неэкранированная — разъем 6P4C — 1 порт — цвет белый — 4 винтовых контакта

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-1 одинарная

Артикул: WS-6P4C-TEL-1

Цена:
38,25 ₽

От 25 000 ₽
35,70 ₽

От 100 000 ₽
33,15 ₽

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

розетка RJ-12 настенная — телефонная — неэкранированная — разъем 6P4C — 2 порта — цвет белый — 8 винтовых контактов

Розетка телефонная RJ-12 Cabeus WS-6P4C-TEL-2 двойная

Артикул: WS-6P4C-TEL-2

Цена:
64,60 ₽

От 25 000 ₽
60,35 ₽

От 100 000 ₽
56,95 ₽

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat. 6-SH-2 двойная

розетка RJ-45 настенная — категория 6е — экранированная — разъем 8P8C — 2 порта — цвет белый — Dual IDC

Компьютерная розетка RJ-45 Cabeus WS-8P8C-Cat.6-SH-2 двойная

Артикул: WS-8P8C-Cat.6-SH-2

Цена:
269,45 ₽

От 25 000 ₽
252,45 ₽

От 100 000 ₽
235,45 ₽

Что такое порт LAN (локальная сеть)?

Потребитель: Что происходит с этим телефонным разъемом на задней панели моего ПК? Я пытался подключить к нему телефонный кабель, но безуспешно. Я должен подключиться сегодня!

Trenton Systems: Эй, не беспокойтесь! На самом деле это порт LAN, и для подключения к Интернету вам нужен кабель Ethernet, а не телефонный кабель. Телефонный разъем и порт LAN похожи внешне, но разные по назначению!

Потребитель: О! Что ж, это хорошо знать! Скажите, не могли бы вы рассказать мне, что такое LAN-порт и как он работает?

Trenton Systems: Конечно!

Фото: Три порта LAN на задней панели защищенного сервера Trenton Systems серии 1000. Наш стандартный интерфейс ввода/вывода можно настроить в соответствии с вашей конкретной программой или приложением. Вы также можете попробовать любой из наших продуктов бесплатно в течение 45 дней.

Что такое порт LAN?

Порт LAN, также известный как сетевой порт или сетевое подключение, представляет собой разъем, используемый для подключения компьютеров, серверов, игровых приставок и других устройств к Интернету. Обычно они расположены на задней панели компьютеров и сетевых устройств и используются исключительно для установления проводного, а не беспроводного подключения к Интернету.

Что означает локальная сеть?

LAN расшифровывается как локальная сеть. ЛВС — это просто набор устройств, подключенных на небольшом расстоянии, по сравнению с глобальными сетями (WAN) и городскими сетями (MAN), которые соединяют устройства, расположенные на значительном расстоянии друг от друга.

Термин порт LAN получил свое название от использования порта в локальных сетях, таких как домашние сети, школьные сети и сети офисных зданий.

Порт LAN также известен как порт Ethernet. Оба термина относятся к одному и тому же сокету на компьютерах, серверах, модемах, маршрутизаторах Wi-Fi, коммутаторах и других сетевых устройствах.

Термин порт Ethernet получил свое название от протокола Ethernet, разработанного Институтом инженеров по электротехнике и электронике.

Фото: Сравнение телефонных разъемов (слева) и портов LAN. Они очень похожи, но каждая из них служит определенной цели.

Как выглядит порт LAN?

Порты LAN размером с большой палец. Они напоминают старые телефонные розетки, но гораздо шире. Это связано с тем, что порты LAN содержат восемь контактов, а телефонный разъем — четыре или шесть.

Вы можете думать о порте LAN как о мощном старшем брате телефонной розетки, но не путайте их, поскольку каждый из них служит определенной цели.

Фото: Три порта LAN на задней панели мини-ПК Trenton Systems ION.

Где расположены порты LAN?

Порты LAN можно найти на модемах, маршрутизаторах, серверах, настольных компьютерах, мини-ПК, ноутбуках, сетевых коммутаторах, игровых приставках и даже смарт-телевизорах.

Фото: Кабель Ethernet вставляется в порт LAN на сетевом коммутаторе

Как работает порт LAN?

Чтобы порт LAN служил по назначению, ему необходим кабель Ethernet и два Ethernet-совместимых устройства. Чтобы установить соединение, подключите кабель Ethernet к порту LAN на устройстве, подключенном к Интернету, например модему, маршрутизатору или модемно-маршрутизаторному устройству, и подключите кабель к компьютеру, игровой приставке или другим устройствам в противоположный конец.

Вуаля! Вы только что установили подключение к Интернету с помощью порта LAN и кабеля Ethernet.

Фото: кабели Ethernet категории 5e, подключенные к портам локальной сети в большом центре обработки данных

Что такое кабель локальной сети?

Кабели LAN, чаще называемые кабелями Ethernet, состоят из медных проводов и относятся к нескольким различным категориям, наиболее распространенными из которых являются Cat 5e и Cat 6. Кабели заканчиваются RJ45 или зарегистрированным разъемом 45. , разъем. Разъем RJ45 — это просто кусок на конце кабеля Ethernet, который вставляется в порт LAN.

Забавный факт: разъем RJ45 широко используется в локальных сетях, поэтому порт LAN иногда называют портом RJ45 или разъемом Ethernet RJ45. Кто знал, что порты LAN могут иметь так много разных имен?

Фото: внутреннее сравнение кабелей Cat 5e и Cat 6. Обратите внимание на шлиц в центре Cat 6. Этот элемент разделяет пары проводов, чтобы уменьшить перекрестные помехи. Предоставлено: Fiber Optical Networking

Хорошо, вернемся к кабелям. Категория кабеля Ethernet, который вы используете для подключения устройств, зависит от скорости передачи данных в вашей сети. Более низкие категории, категории 3–5, поддерживают скорость передачи от 10 Мбит/с до 100 Мбит/с при максимальной полосе пропускания 100 МГц. Они практически вышли из употребления из-за достижений в скорости передачи данных и пропускной способности.

Кабель Cat 5e, с другой стороны, поддерживает скорость передачи данных до 1 Гбит/с на частоте 100 МГц. Кабель Cat 6 поддерживает ту же скорость передачи, что и кабель Cat 5e, но имеет более высокую максимальную полосу пропускания — 250 МГц. Кабели Cat 6a и более новые поддерживают скорость передачи данных до 10 Гбит/с и от 500 до 1000 МГц. Кабели Cat 5e, 6 и 6a, в частности, являются основными игроками на современной арене компьютерных сетей.

Кабель	Максимальная скорость передачи	Максимальная пропускная способность
Категория 5e	1 Гбит/с	100 МГц
Категория 6	1 Гбит/с	250 МГц
Категория 6а	10 Гбит/с	500 МГц
Категория 7	10 Гбит/с	600 МГц



Таблица: Сравнение кабелей Ethernet категории 5e и выше. Также обратите внимание на положительную связь между категорией кабеля, максимальной скоростью передачи и максимальной пропускной способностью. Чем выше скорость передачи данных, тем больше данных можно передать за заданный промежуток времени.

Имейте в виду, что длина этих кабелей не должна превышать 100 метров, иначе скорость передачи данных снизится. Вы можете использовать тест скорости интернета, чтобы определить скорость передачи данных в вашей сети, и это поможет вам выбрать правильный кабель Ethernet для вашего приложения. Как правило, лучше всего использовать кабель Cat 5e или новее, поскольку гигабитный интернет становится все более и более распространенным явлением.

Фото: порты LAN (слева) в сравнении с портом SFP и приемопередатчиком

Чем порт LAN отличается от порта SFP?

Существует несколько ключевых различий между портами LAN и портами SFP, которые используются на компьютерах и сетевых устройствах.

Наиболее очевидная разница заключается в том, что для подключения к портам SFP (подключаемый модуль малого форм-фактора) требуется приемопередатчик SFP, а не только кабель Ethernet.

Другое отличие — расстояние. Из-за своей медной проводки кабели Ethernet могут удлиняться только до тех пор, пока не произойдет снижение производительности. Порт SFP, с другой стороны, позволяет использовать оптоволоконные кабели, которые можно удлинить без значительного снижения скорости передачи данных.

Фото: Четыре порта LAN на процессорной плате SEP8253, используемые в защищенных серверах Trenton Systems

Какие продукты Trenton включают порт LAN?

Надежные серверы Trenton Systems серий от 1000 до 5000 оснащены двумя портами 1GbE и двумя портами 10Gbe LAN, а также IPMI (интеллектуальный интерфейс управления платформой) для обеспечения защиты портов.

Что такое 1GbE и 10Gbe, спросите вы?

Обозначают 1 Gigabit Ethernet и 10 Gigabit Ethernet соответственно. Это просто означает, что ваш защищенный сервер Trenton имеет порты LAN, поддерживающие скорость передачи данных от 1 Гбит/с до 10 Гбит/с, что идеально подходит для большинства современных сетевых приложений.

Посетите нашу страницу компонентов для получения дополнительной информации о возможностях ввода/вывода наших продуктов.

Потребитель: Похоже, мой мини-ПК теперь подключен к Интернету. Еще раз спасибо за помощь, Trenton Systems!

Trenton Systems: Добро пожаловать! Скажи, а как насчет того, чтобы сделать тебя клиентом? Свяжитесь с нами сегодня!

Клиент: О, я пишу вам, ребята, прямо в эту же секунду!

Trenton Systems создает защищенные компьютерные системы, чтобы помочь клиентам во всем мире удовлетворить свои потребности в защищенных компьютерах. Мы проводим максимальное стресс-тестирование наших компьютерных систем, гарантируя, что клиенты могут комфортно и эффективно выполнять отраслевые операции в самых суровых условиях мира. Другими словами, мы подчеркиваем, чтобы вам не пришлось.

Определение порта LAN | ПКМаг

( L местный A rea N сетевой порт) Ethernet-гнездо RJ-45 на компьютере или сетевом устройстве, таком как коммутатор или маршрутизатор. Все клиентские машины, серверы и сетевые устройства в локальной сети соединены кабелями через свои порты LAN. В отличие от порта WAN. См. RJ-45.

Разъем RJ-45 Ethernet
Вилки и розетки RJ-45 выглядят как телефонные вилки и розетки, только крупнее. Каждое непортативное электронное устройство, требующее подключения к Интернету, имеет порт RJ-45.
