Расшифровка степеней защиты IP

IP20-IP24

IP30-IP34

IP40-IP45

IP50-IP57

IP64-IP69


IP расшифровка


IP: буквально – International Protection – международная защита; общепринятое – Ingress Protection Rating – степень защиты от проникновения (= класс защиты).


В России обозначение степеней защиты нормируется ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» (IEC 60529:2013).


Оболочка – элемент, обеспечивающий защиту оборудования от внешних контактов и воздействий.


Записывается как IPXY:


где X – 1-е число – степень защиты от пыли и твердых предметов: 0–6.

       Y – 2-е число – степень защиты от влаги: 0–9.













Цифра

Х – защита от твердых частиц

Y – защита от влаги

0

отсутствует

отсутствует

1

диаметром ≥ 50 мм

вертикального каплепадения

2

диаметром ≥ 12,5 мм

каплепадения под углом ≥ 15°

3

диаметром ≥ 2,5 мм

дождевания

4

диаметром ≥ 1,0 мм

сплошного обрызгивания

5

пылезащита

действия струи

6

пыленепроницаемость

сильного действия струи

7


непродолжительного погружения

8


длительного погружения

9


горячей струи воды под высоким давлением

IP00 расшифровка


Степень защиты IP00 означает:


0 – оборудование не имеет защиты от попадания внутрь оболочки посторонних внешних предметов;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP00 не защищено от попадания внутрь оболочки твердых внешних предметов или влаги, имеет очень узкую нишу безопасного применения и может использоваться только в надежно изолирующих корпусах в сухих помещениях.


Примеры таких устройств: печатная плата (работающая без корпуса), электропровод (без оболочки) и т.п.

IP10 расшифровка


Степень защиты IP10 означает:


1 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 50 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP10 может использоваться в закрытых помещениях, доступ в которые разрешается только уполномоченным на это и обученным лицам.


Примеры таких устройств: мультиметры, электрические измерительные приборы, предназначенные для помещения в защищенные короба, потолочные светильники, источники бесперебойного питания, усилители.

IP20 расшифровка


Степень защиты IP20 означает:


2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP20 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях. Такими помещениями являются теплый сухой цех, театр, офис, магазин и т.п.


Примеры таких устройств: светильники для внутреннего и внешнего освещения, установленные во влагозащищенных корпусах, в охранно-пожарных приёмно-контрольных приборах, розетка открытой установки и т.п.

IP21 расшифровка


Степень защиты IP21 означает:


2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.


Электрооборудование со степенью защиты IP21 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, в заданном вертикальном положении.


Примеры таких устройств: электрический конвектор отопления, клавишный переключатель электрических цепей, розетки, преобразователи частоты и т.п.

IP22 расшифровка


Степень защиты IP22 означает:


2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.


Электрооборудование со степенью защиты IP22 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или во влажных помещениях, не строго в вертикальном положении.


Примеры таких устройств: светодиодные осветительные устройства, судовые электроконвекторы, блоки питания светодиодных лент и т. п.

IP23 расшифровка


Степень защиты IP23 означает:


2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.


Электрооборудование со степенью защиты IP23 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.


Примеры таких устройств: специализированные светодиодные осветительные устройства, такие как уличные светильники.

IP24 расшифровка


Степень защиты IP24 означает:


2 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 12,5 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.


Электрооборудование со степенью защиты IP24 может использоваться в обычных помещениях с наличием только крупных частиц, осаждаемых на вертикальных поверхностях, и/или в местах, подвергающихся попаданию дождя и струй.


Примеры таких устройств: конвекторы, используемые для обогрева ванных комнат и подобных помещений, осветительные приборы, вентиляционные системы, специализированные осветительные устройства – например, на станциях с прохождением транспортных средств.

IP30 расшифровка


Степень защиты IP30 означает:


3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP30 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях. Нельзя допускать попадания влаги.


Примеры таких устройств: распределительные шкафы, компактные пластиковые кожухи, источники бесперебойного питания, навесные распределительные шкафы, защитные пластиковые корпуса.

IP31 расшифровка


Степень защиты IP31 означает:


3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.


Электрооборудование со степенью защиты IP31 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.


Примеры таких устройств: терморегуляторы систем «теплый пол», ящики с понижающим трансформаторным напряжением 220В, шкафы учета, электромеханические напольные шкафы и т.п.

IP32 расшифровка


Степень защиты IP32 означает:


3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.


Электрооборудование со степенью защиты IP32 может использоваться в сухих помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях, и/или во влажных помещениях, не строго в вертикальном положении.


Примеры таких устройств: ящики силовые, выключатели нагрузки, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP33 расшифровка


Степень защиты IP33 означает:


3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.


Электрооборудование со степенью защиты IP33 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.


Примеры таких устройств: светодиодные ленты, некоторые потолочные светильники, сигнализаторы давления, распределительные приборы и т.п.

IP34 расшифровка


Степень защиты IP34 означает:


3 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 2,5 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.


Электрооборудование со степенью защиты IP34 может использоваться в обычных помещениях с осаждением частиц на вертикальных частях или на недоступных горизонтальных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.


Примеры таких устройств: приборы фазировки, светодиодные модули, такие как панели заливного света, бытовые вытяжные вентиляторы, акустические системы и т.п.

IP40 расшифровка


Степень защиты IP40 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP40 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях.


Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, сигнальные лампы, лазерные измерительные приборы.

IP41 расшифровка


Степень защиты IP41 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

1 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих вертикально.


Электрооборудование со степенью защиты IP41 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, в заданном вертикальном положении.


Примеры таких устройств: LED-светильники, устройства нормирования сигналов, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP42 расшифровка


Степень защиты IP42 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.


Электрооборудование со степенью защиты IP42 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или во влажных помещениях, не строго в вертикальном положении.


Примеры таких устройств: технический манометр, распределительные коробки открытой установки, настенные шкафы навесного монтажа, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

IP43 расшифровка


Степень защиты IP43 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.


Электрооборудование со степенью защиты IP43 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя, но не струй снизу.


Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, пластиковые корпуса измерительных приборов, встраиваемые пластиковые боксы, монтажные коробки.

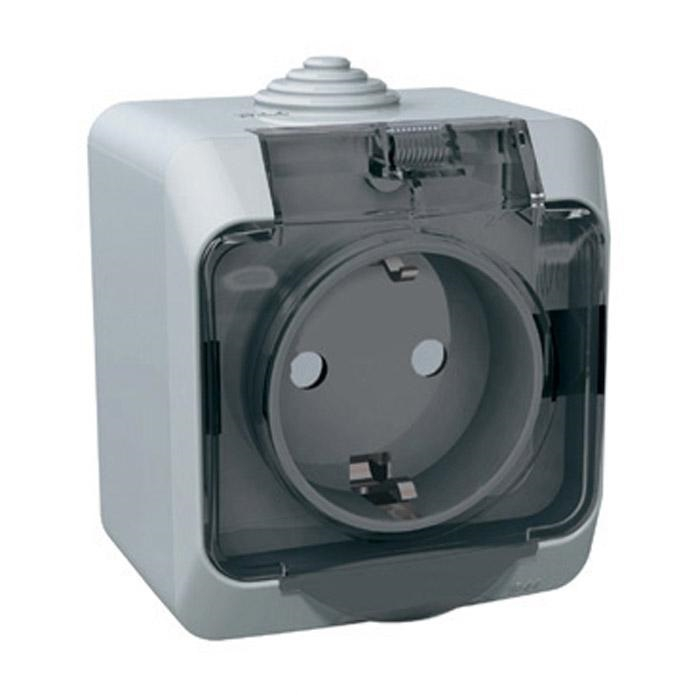

IP44 расшифровка


Степень защиты IP44 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.


Электрооборудование со степенью защиты IP44 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся попаданию дождя и струй.


Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, кабельные тестеры, фотореле, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP45 расшифровка


Степень защиты IP45 означает:


4 – оборудование имеет защиту от попадания внутрь оболочки твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.


Электрооборудование со степенью защиты IP45 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или в местах, подвергающихся мойке струями воды средней мощности.


Примеры таких устройств: технические манометры, технические барометры, пожарные извещатели, UV-ловушки для насекомых, наборы для трассировки кабелей, панельные вилки, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы.

IP50 расшифровка


Степень защиты IP50 означает:


5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

0 – оборудование не имеет защиты от попадания влаги внутрь оболочки.


Электрооборудование со степенью защиты IP50 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях. Нельзя допускать попадания влаги.


Примеры таких устройств: тумблеры, нажимные кнопки, светодиодные светильники, мультиметры, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP51 расшифровка


Степень защиты IP51 означает:


5 – оборудование защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

1 – оборудование защищено от попадания внутрь оболочки капель конденсата, падающих вертикально.


Электрооборудование со степенью защиты IP51 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях и/или во влажных помещениях, в заданном вертикальном положении.


Примеры таких устройств: электросчетчики, цифровые индикаторы, поворотные камеры, приборы учета, пластиковые защитные кожухи, защитные пластиковые корпуса для электрооборудования.

IP52 расшифровка


Степень защиты IP52 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

2 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 15 градусов.


Электрооборудование со степенью защиты IP52 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во влажных помещениях, не строго в вертикальном положении.


Примеры таких устройств: пожарные извещатели, UV-ловушки для насекомых, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары.

IP53 расшифровка


Степень защиты IP53 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

3 – оборудование имеет защиту от попадания внутрь оболочки капель конденсата, падающих под углом до 60 градусов.


Электрооборудование со степенью защиты IP53 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся попаданию дождя, но не струй снизу.


Примеры таких устройств: технические манометры, защищенные мультиметры, тепловизоры, пластиковые корпуса электроприборов, розеток, встраиваемые пластиковые боксы, тестеры витой пары, светосигнальные светодиодные приборы.

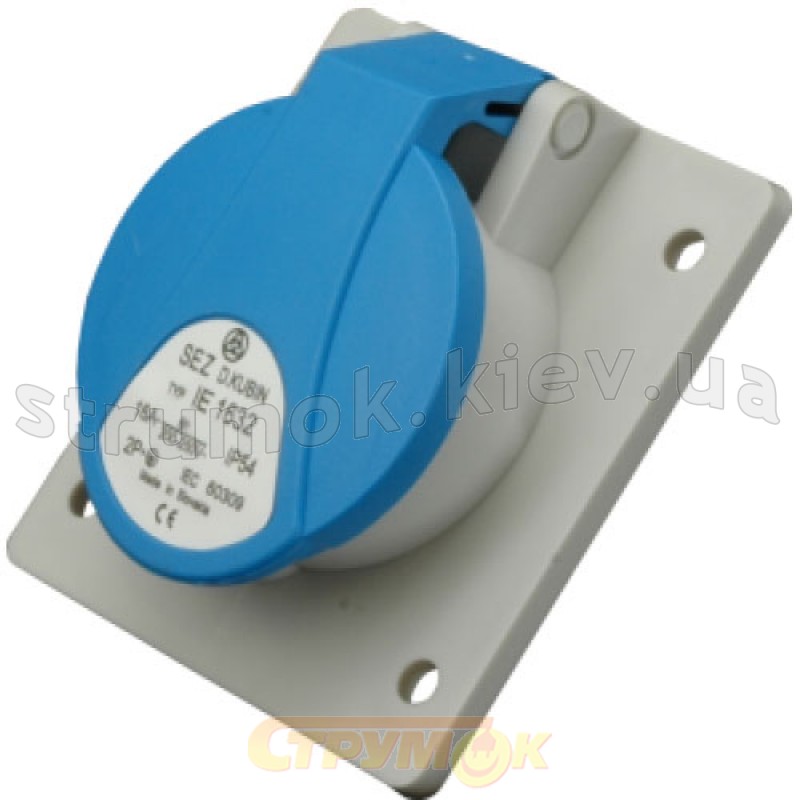

IP54 расшифровка


Степень защиты IP54 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.


Электрооборудование со степенью защиты IP54 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся попаданию дождя и струй.


Примеры таких устройств: технические манометры, защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, встраиваемые пластиковые боксы, тестеры витой пары.

IP55 расшифровка


Степень защиты IP55 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.


Электрооборудование со степенью защиты IP55 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающиеся мойке струями воды средней мощности.


Примеры таких устройств: защищенные мультиметры, лазерные нивелиры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры.

IP56 расшифровка


Степень защиты IP56 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

6 – оборудование имеет защиту от попадания внутрь оболочки динамического воздействия потоков воды.


Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.


Примеры таких устройств: промышленные конвекторы, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели.

IP57 расшифровка


Степень защиты IP57 означает:


5 – оборудование имеет частичную защиту от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.


Электрооборудование со степенью защиты IP56 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или изредка пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.


Примеры таких устройств: защищенные мультиметры, ультразвуковые тепломеры, защитные корпуса электроприборов, многофункциональные кабельные тестеры, водонепроницаемые выключатели, радиостанции.

IP64 расшифровка


Степень защиты IP64 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

4 – оборудование имеет защиту от попадания внутрь оболочки брызг, падающих под любым углом.


Электрооборудование со степенью защиты IP64 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, куда попадают дождь и струи воды.


Примеры таких устройств: технические манометры, защищенные мультиметры, встраиваемые пластиковые боксы, тестеры витой пары, приборы управления доступом и охранной сигнализацией.

IP65 расшифровка


Степень защиты IP65 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

5 – оборудование имеет защиту от попадания внутрь оболочки струй, падающих под любым углом.


Электрооборудование со степенью защиты IP65 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся мойке струями воды средней мощности.


Примеры таких устройств: многофункциональные кабельные тестеры, приборы управления доступом и охранной сигнализацией, специализированные светильники, влагозащищенные кондуктометры.

IP66 расшифровка


Степень защиты IP66 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

6 – оборудование имеет защиту от динамического воздействия потоков воды.


Электрооборудование со степенью защиты IP66 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или в местах, подвергающихся энергичной мойке или штормам.


Примеры таких устройств: многофункциональные кабельные тестеры, специализированные видеорегистраторы, влагозащищенные кондуктометры, светодиодные приборы.

IP67 расшифровка


Степень защиты IP67 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

7 – оборудование имеет защиту от попадания внутрь оболочки воды при погружении на определенную глубину и время.


Электрооборудование со степенью защиты IP67 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или во временно затопляемых местах или надолго оказывающихся под снегом.


Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, оксиметры, пирометры.

IP68 расшифровка


Степень защиты IP68 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

8 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину.


Электрооборудование со степенью защиты IP68 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении.


Примеры таких устройств: многофункциональные кабельные тестеры, влагозащищенные кондуктометры, светодиодные приборы, счетчики воды, водонепроницаемые пьезоэлектрические элементы, подводные камеры.

IP69 расшифровка


Степень защиты IP69 означает:


6 – оборудование полностью защищено от попадания внутрь оболочки пыли и твердых тел размерами не менее 1,0 мм;

9 – оборудование имеет защиту от попадания внутрь оболочки воды при неограниченном по времени погружении на определенную глубину и струй воды высокой температуры.


Электрооборудование со степенью защиты IP69 может использоваться в обычных сухих помещениях с осаждением частиц даже на недоступных плоскостях и/или постоянно пыльных помещениях, и/или при полном подводном погружении/в условиях высокотемпературной мойки водой высокого давления.


Примеры таких устройств: светодиодные приборы, счетчики воды, тепловизоры, подводные камеры.


Степень защиты IP44 по ГОСТ, расшифровка классов защиты

Разбираемся с классами безопасности домашней электротехники

Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя и не получить удар током от касания. Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.

Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.

Что такое степень защиты IP

Аббревиатура IP (от англ. Ingress Protection Rating) расшифровывается как степень защиты от проникновения. Этот международный знак классифицирует технические устройства в зависимости от того, насколько эффективно их оболочка защищает внутренние части от влаги и посторонних твердых частиц. Иначе говоря, он помогает понять, стоит ли принимать душ с любимым девайсом или лучше поберечь деньги.

Классификация защиты IP

На практике кодировка выглядит так: IP XY. Буквы указывают, что речь идет именно о защите от влаги и пыли, а цифры говорят о ее степени. Первая цифра (X) по шкале от 0 до 6 показывает, как хорошо электроприбор защищен от проникновения твердых предметов и пыли, вторая (Y) по шкале от 0 до 8 — степень защиты от влаги. О значении конкретных цифр вы можете узнать из таблицы ниже.

Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды и от проникновения твердых предметов.

Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.

Какой класс защиты выбрать для дома?

Не стоит бросаться в крайности и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя в стиль стимпанк или хай-тек они впишутся идеально.

  • Для жилых комнат, гостиных и спален достаточно обычных розеток и выключателей, имеющих класс защиты IP 22 или IP 33. Часто ли вы будете, например, брызгать водой в спальне так, чтобы она летела во все стороны? Класс IP 43 рекомендуется ставить в детской: такие розетки имеют крышку и специальные шторки в штепсельных отверстиях, мешающие юному исследователю что-нибудь туда сунуть;
  • Кухня и ванная как самые влажные помещения дома требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44;
  • Для светильников и розеток, расположенных на открытых балконах, рекомендуется использовать оборудование класса IP 45 или IP 55: здесь присутствует и пыль, и влага (дождь). На балконе с холодным остеклением можно обойтись классом ниже — IP 44 будет в самый раз;
  • Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.

Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.

Поделиться публикацией:

Иногда мы отправляем письма
с лучшими материалами журнала.

Без воды и спама.

Спасибо!

×

Душ или ванна? IP44 и IP67

Разъемы питания центров обработки данных имеют несколько характеристик. Максимальная сила тока и напряжение очевидны, как и то, поддерживает ли проводник 3, 4 или 5 проводов. Вы также часто будете видеть обозначение «IP», обычно IP44 или IP67. Читайте дальше, если вы когда-нибудь задумывались, что это значит или почему IP67 может стоить в 10 раз больше, чем IP44.

Код IP (Международная защита) — это классификация IEC для многих вещей, включая разъемы типа «штырь и гильза», которые распространены в центрах обработки данных. Он оценивает степень защиты от проникновения твердых предметов и воды. Разница между корпусами со степенью защиты IP44 и IP67 существенна как с точки зрения уровня защиты, так и стоимости.

Рейтинг IP состоит из двух чисел. Первая цифра указывает уровень защиты от твердых частиц, а вторая цифра указывает уровень защиты от проникновения воды.

Первая цифра
(полная защита)
Вторая цифра
(защита от проникновения воды)
0
без защиты
0
без защиты
1
защита от твердых предметов до 50 мм
1
защита от вертикально падающих капель воды
2
защита от твердых предметов размером до 12 мм
2
защита от прямых брызг воды под углом до 15° от вертикали
3
защита от твердых предметов размером более 2,5 мм
3
защита от прямых брызг воды до 60° от вертикали
4
защита от твердых предметов размером более 1 мм
4
защита от брызг воды со всех сторон
5
защита от пыли
5
защита от струй воды низкого давления со всех направлений
6
полная защита от пыли (пылезащитная)
6
защита от сильных струй воды
  7
защита от погружения в воду на глубину до 1 м
  8
защита от полного и продолжительного погружения в воду

Разъем со степенью защиты IP44 часто называют «брызгозащищенным». Он защищает от объектов размером более 1 мм и водяных брызг с любого направления.

Разъем со степенью защиты IP67 часто называют «водонепроницаемым», он пыленепроницаем и защищен от погружения в воду на глубину до 1 метра на срок до 30 минут.

Оба разъема, показанные выше, предназначены для 3-проводной цепи на 32 А и менее 250 В. Они могут обеспечить одинаковое количество энергии, но с разным уровнем защиты. Эта защита имеет значительную разницу в стоимости: разъем IP44 обычно доступен менее чем за 15 долларов, а версия IP67 может стоить значительно больше 150 долларов. Эта надбавка к цене может быть легко оправдана в суровых условиях или там, где возможен отказ из-за погружения в воду, что может привести к серьезным неблагоприятным последствиям. В некоторых случаях также необходимо соблюдать электрические правила.

Как правило, разъемы на 50 А и менее обычно имеют степень защиты IP44, тогда как для цепей на 60 А и более по умолчанию используется степень защиты IP67, но для большинства размеров цепей доступен любой рейтинг. Многие штыревые соединители, используемые в центрах обработки данных, следуют соглашению об именах, например 460C9 W , где первое число — это количество проводов (3, 4 или 5), вторые два числа указывают силу тока, четвертая позиция указывает тип единицы (C=разъем, P=вилка), пятая цифра относится к «положению часов» (немного сложнее), и, наконец, W означает степень защиты IP67. Версия этого разъема со степенью защиты IP44 будет обозначаться как 460C9.S или иногда просто 460C9.

Разъемы IP44 и IP67 используются в центрах обработки данных. Главное — понимать различия и сопоставлять уровень защиты с вашими реальными потребностями.

Какой рейтинг IP мне нужен? — Руководство для покупателей

Степень защиты IP — это двузначное число, используемое для определения степени защиты от проникновения внутрь электронного оборудования или корпуса электронного оборудования. Он сообщает вам, подходит ли ваш предмет для определенных типов воздействия воды или твердых предметов.

Примером степени защиты IP является степень защиты IP20. 2 — защита от проникновения твердых предметов, 0 — защита от проникновения воды/конденсата.

Какой рейтинг IP мне нужен для моей ванной комнаты?

Ваша ванная комната разделена на четыре зоны, каждая из которых имеет свой рейтинг.

Зона 0 Внутренняя часть ванны или душевого поддона Минимальный рейтинг IP: IPx7
Зона 1 Зона непосредственно над ванной или душевым поддоном Минимальный класс защиты IP: IPx5
Зона 2 В пределах 0,6 м от внешнего края ванны или душа Минимальный класс защиты IP: IPx5
Зона 3 Везде за пределами зон 0, 1 и 2 Нет конкретного класса IP, за исключением случаев, когда предполагается использование водяных струй, в этом случае требуется IPx5



Где мне нужны продукты со степенью защиты IP?

Везде, где возможно попадание пыли или воды! Вы всегда должны использовать продукты с рейтингом IP на кухнях, в ванных комнатах и ​​для использования вне помещений.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
