Провод ПТПЖ | Расшифровка, технические характеристики, описание
Доступные маркоразмеры
Наличие
ВсеНа складе
Поле не заполнено
Ко-во жил
Поле не заполнено
Сечение жил
Сбросить фильтр
Расшифровка размера
по названию
АРкВнг(A)
2х120
2 жилы
120 мм сечение
/16-10
| № | Сечение | Цена без НДС | Наличие | ||
|---|---|---|---|---|---|
| 1 | ПТПЖ 2х0,6 | уточните у менеджера * | на удаленном складе | ||
| 2 | ПТПЖ 2х1,2 | уточните у менеджера * | на удаленном складе |
По своему назначению провода используются при монтаже сетей проводного вещания, радиопередачи данных, а также для работы на абонентских линиях телефонной связи. Возможно применение в широком температурном интервале (от -40 до +60 °С) в условиях стационарного монтажа.Прокладка изделий допустима в грунте, открытым способом по внешним стенам, подвешенными на опорах линий связи, в телефонной канализации и коллекторах.
Расшифровка маркировки:
- П — в расшифровке определяется тип продукции — провод;
- Т — трансляционный;
- П — изоляция из пластмассы;
- Ж — жилы из оцинкованной стали.
Конструктивные элементы провода ПТПЖ:
- Жилы, проводящие ток, изготавливаются из оцинкованной стальной проволоки. Диаметр проволоки составляет 1,2 мм.
- Изоляционный слой из полиэтилена высокого давления, имеющий толщину 0,6 мм, наложен на два параллельно расположенных токопроводника с разделительным основанием размером 0,5х2 мм между ними.
Технические характеристики:
Кабель по климатическому исполнению относится к типу УХЛ и Т катег. размещения 3.
Эксплуатация возможна в интервале температур от -40 до +60 °С.
Монтажные работы допускается производить при -10 °С и выше.
Максимальное электросопротивление токопроводника составляет 140 Ом/км. Электрическое сопротивление изоляции — минимум 5000 МОм*км.
Технические характеристики позволяют изделиям выдерживать испытательное напряжение в 1500 В в течение минуты спустя 60 минут пребывания в воде.
Радиус изгиба при монтаже должен быть более 10 наружных диаметров.
Минимальная строительная длина — 150 метров.
Срок эксплуатации по гарантии — 4 года.
Минимальный срок службы — 10 лет.
Уточнить цены на провод ПТПЖ, изучить технические характеристики, описание и сферы применения, рассчитать стоимость доставки в свой регион и заказать нужные маркоразмеры вы можете, выбрав необходимую марку в каталоге.
Наличие на складе: провод ПТПЖ
Для уточнения наличия позвоните или оставьте заявку на сайте:
Провод ПТПЖ
Цена за метр: провод ПТПЖ
Стоимость рассчитывается индивидуально (зависит от объема заказа, текущих акций, региона доставки),
для уточнения точной цены необходимо оставить заявку.
Купить провод ПТПЖ оптом или в розницу вы
можете,
оставив заявку на сайте или позвонив по телефону. Заказы принимаются через сайт круглосуточно,
обработка заказов производится по будням с 9-00 до 18-00.
Затрудняетесь в выборе?
Менеджеры нашей компании профессионально ответят на все интересующие Вас вопросы, помогут
подобрать
товар, максимально удовлетворяющий вашим требованиям, и подберут оптимальный вариант
доставки в Пермь.
Способы оплаты: Условия и порядок
оплаты
индивидуальны. Работаем как по предоплате, так и с отсрочкой платежа. Только безналичный расчет.
Подробнее в разделе Оплата.
Способы доставки:
Любым видом транспорта в любую точку РФ и стран СНГ транспортными компаниями, подробнее в
разделе Доставка.
Уточнить о вариантах доставки в ваш регион вы можете
по
бесплатному телефону 8-800-301-32-25 или заказав обратный звонок.
Как сделать заказ
Вы делаете заказ
Мы обрабатываем заявку
Вы оплачиваете
Мы доставляем кабель
Добавить в корзину кабель ПТПЖ
Заказ может быть оформлен от 1 метра
Маркоразмер
Провод ПТПЖ 2х0,6Провод ПТПЖ 2х1,2
Что думают о нас клиенты
«В ходе совместной работы организация проявила себя как высокопрофессиональная
организация, с наличием высококвалифицированных специалистов, оперативно и
качественно
решающая поставленные задачи»
Директор ООО «Рускаб» Власов В.
Н.
«Вся заказываемая кабельная продукция поставляется вовремя, с требуемой
документацией.
Хотим отметить грамотную логистику компании, большой ассортимент продукции, а также
профессиональные консультации менеджеров.»
Начальник отдела маркетинга, логистики и стройиндустрии ЗАО «Электрощит» Хамматова
Н.М.
«В ходе работы своевременно решались все возникающие проблемные вопросы. На
протяжении
всей работы менеджер компании проводил консультации, выдавал рекомендации по
тщательному
подбору продукции, принимая во внимание пожелания и требования заказчика»
Директор ООО «Промтекс» Бакиев Р.
Ш.
Паспорт ПТПЖ 1х2х1,2
- По алфавиту
- По категориям
-
LAN. Витая пара UTP FTP -
БПВЛ Авиакосмический провод -
ПГВА Автотракторный -
КВВ, ВПП Для водопогружных двигателей -
КИПЭВ Для интерфейса RS-485 -
АКВВГ, КВВГ, КВВГЭ, КВББШВ Контрольный кабель -
МКШ, МКЭШ, МГШВ, НВ, МЛТП Монтажный провод -
ПНСВ Нагревательный (провод) -
А, АС, МГ Неизолированный (провод) -
РК, RG, SAT Радиочастотный (кабель) -
СИП Самонесущий изолированный (провод) -
АСПТ Связи магистральный высокочастотный (кабель) -
П-296, П-274 Связи полевой (провод) -
КПСВВ, КСПВ, КПСВЭВ, КСВВ Сигнализации и блокировки (кабель) -
АПВ, ПВ, ПУГВ , ПУВ, ПВ-6-3, ПАВ, ШВВП Силовой (провод) -
КГ, КГН, КГТП, РПШ, РПШЭ Силовой гибкий (кабель) -
АПВББШП, АПВПУ, ПВПУ, ППГНГ, АПВБВНГ, АПВПГ Силовой с изоляцией из сшитого полиэтилена -
АВББШВ, АВВГ, ВББШВ, ВВГ, ПВС, NYM Силовой с ПВХ изоляцией -
ААШВ, АСБ, ААБЛ, СБ, ЦСБ Силовой с пропитанной бумажной изоляцией -
КНР, НРШМ Судовой (кабель) -
ТППЭП, ТСВ, ПТПЖ, ПКСВ, ПРППМ, J-Y(St)Y Телефонной связи -
ПВКВ, РКГМ Термостойкий (провод) -
LiYCY, LiYY, КДВВГ Универсальный для передачи данных -
КГВВ, КГВЭВ Управления (кабель) -
RG-11 Телевизионный (кабель) -
ПМЛ, ПСО Плетенка -
Арматура СИП -
Барабан Кабельный -
Гибкий Кабель -
КПЛ, КПВЛ, КПВЛС Кабель лифтовой -
Оптический кабель
- Главная /
- ТППЭП, ТСВ, ПТПЖ, ПКСВ, ПРППМ, J-Y(St)Y Телефонной связи /
- ПТПЖ /
- ПТПЖ 1х2х1,2
Купить ПТПЖ 1х2х1,2
40.
26 ₽
Оптом
37.63 ₽
Розница
48.92 ₽
-
Доставка -
Способы оплаты -
Гарантии
ПТПЖ 1х2х1,2

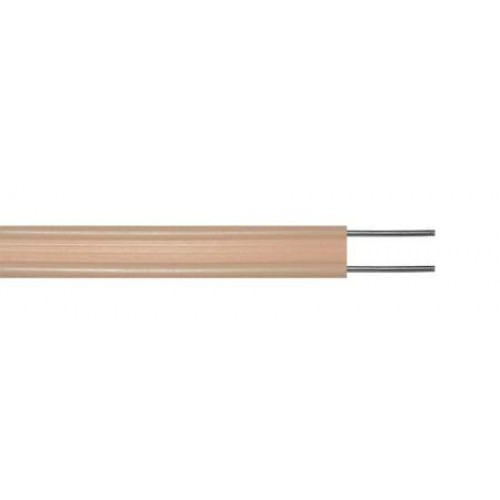

ПТПЖ 1х2х1,2 — кабель с токопроводящими жилами из оцинкованной стальной проволоки. Заключён в изоляцию из полиэтилена высокого давления.
Свойства
- число проводников — 2
- сечение жилы — 1,2 мм2
- температура эксплуатации, минимально — от -40 °С
- температура эксплуатации, максимально — до +60 °С
- минимальная температура установки — от -10 °С
- климатическое исполнение — УХЛ, Т
- радиус изгиба — 10 нар.
диам. - электрическое сопротивление жил — до 140 Ом/км
- электрическое сопротивление изоляции
- минимальный срок службы — 10 лет
диам.
Купить ПТПЖ 1х2х1,2 недорого
Для получения лучшего коммерческого предложения свяжитесь со специалистами компании Кабель-М. Продукция реализуется крупным и мелким оптом с частного склада и под заказ.
-
Характеристики -
Сертификаты -
Паспорта -
Вес, диаметры -
Токовая нагрузка -
Сопротивление токопроводящей жилы
| Маркоразмер название |
Цена уровень 1 |
Цена уровень 2 |
Цена уровень 3 |
Наличие в единицах хранения |
Резерв в единицах хранения |
Корзина Добавить в заказ |
|---|---|---|---|---|---|---|
|
ПТПЖ 1х0,6 |
9. 78 |
8.05 | 7.52 | 6534 | 3267 |
|
|
ПТПЖ 1х2х0,6 |
19.57 | 16.1 | 15.05 | 3393 | 611 |
|
|
ПТПЖ 1х2х1,2 |
48.92 | 40.26 | 37.63 | 8095 | 3238 |
|
|
ПТПЖ 1х1,2 |
24. 48 |
20.15 | 18.83 | 2990 | 538 |
|
|
ПТПЖ 1х1,8 |
43.47 | 35.78 | 33.44 | 901 | 108 |
|
|
ПТПЖ 1х2х1,8 |
86.98 | 71.59 | 66.91 | 13206 | 3169 |
|
|
ПТПЖ 2х0,12 |
8. 65 |
7.12 | 6.65 | 8295 | 1576 |
|
|
ПТПЖ 2х0,52 |
8.65 | 7.12 | 6.65 | 294 | 62 |
|
|
ПТПЖ 2х0,6 |
19.57 | 16.1 | 15.05 | 7567 | 3405 |
|
|
ПТПЖ 2х0,9 |
38. 06 |
31.33 | 29.28 | 3754 | 75 |
|
|
ПТПЖ 2х1 |
38.06 | 31.33 | 29.28 | 876 | 368 |
|
|
ПТПЖ 2х1,2 |
48.92 | 40.26 | 37.63 | 13549 | 3252 |
|
|
ПТПЖ 2х1,4 |
48. 92 |
40.26 | 37.63 | 12016 | 6969 |
|
|
ПТПЖ 2х1,8 |
86.98 | 71.59 | 66.91 | 10330 | 3822 |
|
|
ПТПЖ 4х0,52 |
17.3 | 14.24 | 13.31 | 9130 | 4565 |
|
технические характеристики, толкование и применение

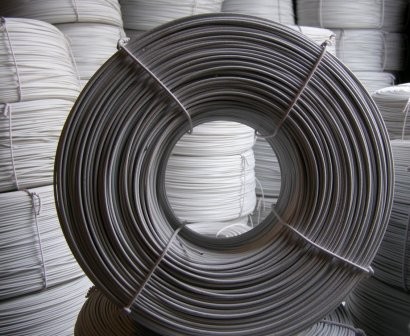

Провод ПНСВ достаточно специфичен и не используется для подключения потребителей электроэнергии к сети, это электронагреватель.
Чаще всего этот тип кондуктора используется для обогрева бетона, что позволяет проводить строительные работы в зимнее время. Рассмотрим подробнее технические характеристики провода ПНСВ, конструктивные особенности и область применения.
- Расшифровка сокращений и оформление
- Технические характеристики
- Область применения
- Как подключить и проложить провод
- Как заменить
Расшифровка сокращений и оформление
Обозначение ПНСВ расшифровывается как:
- П — провод;
- Н — отопление;
- С — сталь;
- В — в виниловом чехле.
Таким образом, маркировка указывает, из чего состоит провод: стальной сердечник, оцинкованный или не оцинкованный, с изоляцией из ПВХ или специального полиэтилена.
Технические характеристики
В таблице приведены основные технические характеристики ПНСВ:
| Количество жил | 1 шт. |
| Основной материал | Сталь |
| Максимальная температура нагрева | 80 градусов Цельсия |
| Температура установки | Не ниже -15 градусов Цельсия |
| Рабочая температура | от -60 до +50 градусов Цельсия |
| Минимальный радиус изгиба | Не менее 5 наружных диаметров |
| Допустимые напряжения | 380В |
| Рекомендуемое напряжение питания | 60-75В |
| Плотность мощности | 1,5–2,5 кВт/м3 |
| Удельное сопротивление | 1,2 кв. мм — 0,15 Ом; 2 кв. мм — 0,044 Ом; 3 кв. мм — 0,02 Ом; |
| Сопротивление изоляции | 1 МОм / 1 км |
| Толщина изоляции | 0,8-0,17 |
| Режим работы | Прерывистый или продолжительный |
| Потребление | 50-60 м. п. за 1 м3 бетона |
| Срок службы | 15 лет |
В таблице сечения ниже указан также базовый набор характеристик, он поможет в выборе правильного сечения провода:
Область применения
Характеристики мы рассмотрели, теперь поговорим о том, где применяется нагревательная проволока ПНСВ. Применяется для прогрева бетона, например, при его заливке при низких температурах, для его твердения.
Кроме того, ПНСВ можно использовать для отопления. В сельском хозяйстве и быту кондуктор используют для обогрева почвы, обогрева водопроводных труб и водостоков, для канализации, чтобы вода не замерзала в холодное время года. Комнатный провод нашел свое применение в качестве нагревательного элемента теплого электрического пола. Как уже было сказано, ПНСВ бывает двух видов: с оцинкованной и неоцинкованной сердцевиной. Стоит отметить, что неоцинкованная сердцевина подвержена коррозии.
Как подключить и проложить провод
Провод ПНСВ подключается к сети через понижающий трансформатор, напряжение на вторичной обмотке которого должно быть в районе 60-75В.
Вторичный ток — от десятков до сотен ампер в зависимости от мощности нагревателя. При проектировании системы отопления с проводом ПНСВ необходимо обеспечить, чтобы удельная мощность находилась в пределах 1,5-2,5 кВт для проводника сечением 1,2 кв. мм
Стоит отметить, что наиболее распространены провода сечением 1,2 — 1,4 мм, но есть и варианты сечением до 6 кв. мм
Подключать ПНСВ напрямую к трансформатору нельзя, так как он греется и надежного соединения не получится. Подключать провод к трансформатору необходимо холодными концами. То есть ПНСВ подключается к токоведущим жилам из меди или алюминия любым надежным способом. Для меди можно использовать пайку тугоплавкими припоями (не рекомендуется ПОС-60, хотя его температура плавления в несколько раз превышает рабочую температуру проволоки). Пайка совмещена стяжкой из медной проволоки. Возможно использование клеммных колодок и других типов соединений.
Это соединение НЕ должно выполняться в бетоне!
Схема подключения ПНСВ к трехфазному трансформатору представлена на рисунке:
Стоит отметить, что длина провода подбирается так, чтобы ток через него не превышал 15А, если нужно отапливать большую площадь – объединяйте такие сегменты с секциями.
В среднем такой ток обеспечивается при длине участка 15-18 метров и напряжении питания 70В.
Для пищевых продуктов подходит КТПТО-80. Это комплектная трансформаторная подстанция с трансформатором 80 кВА для обогрева бетона. Также можно подключить нагревательный провод к мощному сварочному аппарату с выходным током 150-250А. Этот вариант подходит для домашнего использования, чтобы не арендовать профессиональное мощное оборудование. Вот схема подключения ПНСВ к сварочному аппарату:
Укладку провода необходимо производить так, чтобы расстояние между соседними жилами было не менее 15 см. Для получения равномерного теплового поля его можно обернуть слоем фольги толщиной 0,2-0,5 мм.
Как заменить
Для замены ПНВС можно использовать ПТПЖ, у него аналогичные характеристики. Аналог можно согнуть по радиусу, равному 10 минимальным диаметрам, отличие в том, что у него 2 проволоки. Для утепления бетона можно использовать ПТПЖ 2х0,6. Нагревательный кабель BET также подходит для системы обогрева теплого пола или бетона, имеет удельную мощность 40 Вт/м, его конструкция позволяет работать с миксером и вибратором.
ПНСП — также подходит для замены ПНСВ. Среди нагревательных кабелей также можно выделить КДБС – этот резистивный нагревательный кабель предназначен для быстрого твердения бетона.
Напоследок рекомендуем посмотреть полезное видео по теме:
На этом мы заканчиваем описание характеристик провода ПНСВ. Теперь вы знаете, где можно использовать этот проводник, как он подключается к сети и какой имеет аналоги.
