Кабели DisplayPort: описание типов и характеристик

Выбор правильного кабеля DisplayPort для видео высокого разрешения

Что такое DisplayPort?

DisplayPort, или сокращенно DP, — это стандарт интерфейса цифрового дисплея, который в основном используется для подключения компьютера к монитору. Он был разработан Ассоциацией стандартов видеоэлектроники (VESA) как преемник VGA, DVI и LVDS. DisplayPort предлагает несколько преимуществ по сравнению с другими стандартами интерфейса дисплея, включая поддержку дисплеев с высоким разрешением, высокую частоту обновления и возможность передачи аудио и видео по одному кабелю. DisplayPort обычно используется в компьютерных мониторах, видеокартах и ноутбуках, а также в некоторых устройствах бытовой электроники, таких как телевизоры и проигрыватели Blu-ray. DisplayPort поставляется в различных версиях, причем DisplayPort 2.1 является самой последней и предлагает самую высокую пропускную способность и поддержку новейших технологий отображения.

Что такое кабель DisplayPort?

Кабель DisplayPort — это кабель, используемый для подключения компьютера или другого устройства к монитору или устройству отображения. Он специально разработан для передачи видео- и аудиосигналов по одному кабелю с использованием стандарта DisplayPort. Кабели DisplayPort имеют уникальный разъем с 20 или более контактами и доступны разной длины, чтобы соответствовать разным расстояниям между устройством-источником и устройством отображения. Кабели DisplayPort обычно используются в компьютерных системах и могут поддерживать разрешение до 8K, высокую частоту обновления и HDR-контент. Их также можно использовать для последовательного подключения нескольких устройств отображения, что позволяет использовать несколько мониторов без необходимости использования нескольких кабелей.

Приобретение кабеля DisplayPort

Скорость передачи

Все кабели DisplayPort поддерживают одни и те же функции. Основное различие между ними заключается в скорости передачи. Разрешение, глубина цвета, количество мониторов, частота обновления — все это зависит от того, сколько данных может передать кабель.

Обновления стандарта DisplayPort обычно включают увеличение скорости передачи (также называемой пропускной способностью). Чтобы упростить поиск нужного кабеля, рабочая группа VESA DisplayPort дает название скорости передачи.

Дополнительные сведения см. в разделе Кабели DisplayPort и конфигурации монитора DisplayPort 2.0 ниже.

Длина кабеля

Пассивные кабели передают сигналы. Это все, что они делают. Чем длиннее кабель или чем больше данных (с более высоким разрешением) вы пытаетесь передать по нему, тем больше вероятность того, что сигнал ослабнет и будет страдать от ошибок и помех.

Максимальная длина пассивного кабеля DisplayPort составляет не менее 15 метров/33 футов. В зависимости от качества кабеля и других факторов вы можете передавать видео и аудио на большие расстояния.

Пассивные и активные кабели

Если вам нужно большее расстояние, у вас есть два варианта: усилитель сигнала или активный кабель. Оба делают по сути одно и то же. Они восстанавливают или увеличивают мощность сигнала, чтобы его можно было передавать дальше. В зависимости от разрешения активные кабели могут легко достигать 150 футов и более.

Часто задаваемые вопросы о выборе кабеля DisplayPort

Что такое сжатие потока отображения (DSC)?

Высокое разрешение 8K и выше, большая глубина цвета и увеличенная частота кадров расширяют возможности видеокабелей, даже кабелей с высокой пропускной способностью, таких как DisplayPort. Единственный способ передать больше битов — добавить больше дорожек в кабель или сжать сигнал. Display Stream Compression (DSC) — это новый стандарт, впервые представленный в DisplayPort 1.4, который обеспечивает сжатие без визуальных потерь 2:1 или 3:1. Это «легкое сжатие» позволяет кодировать и декодировать видео в режиме реального времени с очень низкой задержкой, что делает его идеальным для высокопроизводительных приложений, таких как игры. По сравнению с передачей видео без сжатия, DSC экономит электроэнергию и поддерживает разрешение до 16K (15360 x 8460). Однако для наилучшего качества изображения лучше избегать любого сжатия.

Как проверить версию DisplayPort?

Видеокарты и драйверы портов обычно не указывают версию DisplayPort, которую они поддерживают, но они показывают максимальное разрешение и частоту обновления (например, 4096 x 2304 при 60 Гц). Определите процессор, используемый вашим компьютером, затем обратитесь к графическим характеристикам на веб-сайте производителя.

Как последовательно подключить несколько мониторов?

Многопотоковая передача (MST) позволяет управлять несколькими дисплеями через один порт DP. Дополнительные сведения о функции MST см. в разделе «Объяснение многопоточной передачи DisplayPort (MST)».

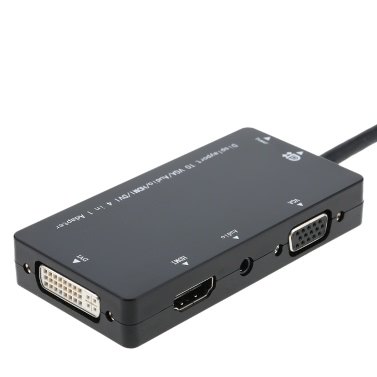

Что такое Dual Mode DisplayPort?

Устройства, поддерживающие двойной режим DisplayPort, обнаружат, когда подключены одноканальные мониторы HDMI и DVI, и отправят сигналы HDMI/DVI вместо DisplayPort. Это дополнительная функция, которую реализуют некоторые производители устройств, но она не является обязательной. Как узнать, поддерживает ли ваш ноутбук или док-станция DisplayPort Dual-Mode? Порт иногда помечен логотипом DP++, но не всегда. См. документацию, прилагаемую к вашему устройству.

DisplayPort и HDMI. Какая разница?

DisplayPort и HDMI часто сравнивают, потому что у них много одинаковых функций. Помимо того, что DP и HDMI используют разные разъемы, DisplayPort больше ориентирован на компьютеры, тогда как HDMI стал стандартом де-факто для подключения телевизоров и потребительских AV-продуктов. Благодаря более высокой пропускной способности DisplayPort поддерживает более высокие разрешения экрана и частоту обновления, что делает его популярным выбором для геймеров и профессиональных видеоредакторов.

Поддерживает ли DisplayPort звук?

Да, DisplayPort может одновременно передавать многоканальные цифровые аудио- и видеосигналы, хотя это не всегда реализуется производителями устройств. Если DP-аудио поддерживается графической картой вашего ПК или ноутбуком, вы сможете транслировать звук на динамики, встроенные в ваш монитор, или подключать динамики к монитору вместо компьютера.

Эволюция стандарта DisplayPort

С каждым обновлением стандарта DisplayPort требуется все большая пропускная способность для поддержки более высоких разрешений видео, частоты обновления и глубины цвета. Эффективная скорость передачи данных DP 1.3 и 1.4 достаточна для поддержки 24-битного цветного монитора 4K с частотой обновления до 120 Гц, но она не способна поддерживать новое поколение дисплеев с более высоким разрешением 6K и 8K, не прибегая к к сжатию.

* Эффективная полоса пропускания после учета служебной информации кодирования сигнала. DP 1.x использует кодировку 8/10b, что приводит к 20% накладным расходам. DP 2.0 использует более эффективные 128/132b с накладными расходами 3%.

DisplayPort 1.0 (2006)

Высокая скорость передачи данных (HBR) 2,70 Гбит/с на канал
Схема кодирования данных: 8b/10b
DPCP 1.0

DisplayPort 1.1 (2007)

HDCP (защита от копирования высокого разрешения) 1.3
Двойной режим (DP++)
3D-видео

DisplayPort 1.2 (2009)

Многопотоковая передача (MST)

DisplayPort 1.3 (2015)

Совместимость с HDMI 2.0
HDCP 2.2

DisplayPort 1.4 (2016)

HDR
ХБР3
ДСК 1.2

DisplayPort 1.4a (2018 г.)

ДСК 1.2а

DisplayPort 2.0 (2019)

Разрешение видео:
- 8K/60 Гц без сжатия
- 10K@60Hz с 24-битным цветом и 4:4:4
- 16K@60 Гц с DSC
HDR
Скорость передачи 77,37 Гбит/с (UHBR 10)
Кодировка данных: 128b/132b
Сжатие сигнала дисплея (DSC)
Прямое сжатие ошибок (ранее опционально)
Воспроизведение панели (ранее опционально)
Адаптивная синхронизация (дополнительно)

Необработанная пропускная способность и эффективная пропускная способность

В последней спецификации DisplayPort, DP 2. 0, вы увидите максимальную пропускную способность 80 Гбит/с и эффективную пропускную способность 77,4 Гбит/с. Какая разница между двумя?

DP 2.0 построен на стандарте Thunderbolt 3, который обеспечивает четыре линии 20 Гбит/с для передачи данных. В то время как Thunderbolt использует две полосы (2 x 20 Гбит/с) в каждом направлении, передача видео осуществляется только в исходящем направлении, поэтому DisplayPort может выделить все четыре полосы (всего 80 Гбит/с) для видео.

Необработанные видеосигналы передаются с дополнительным кодированием, позволяющим воспроизвести их принимающим устройством. В соответствии со стандартами DP 1.x видеосигнал передавался с использованием относительно неэффективной схемы кодирования 8b/10b (8-битная полезная нагрузка плюс 2 бита кодирования приводит к 25% накладных расходов). DP 2.0 использует кодирование 128b/132b и требует всего 3,125% служебных данных (4 бита кодирования на каждые 128 бит видео).

Эффективная пропускная способность DP 2. 0 рассчитывается следующим образом:

Максимальная пропускная способность: 4 полосы x 20 Гбит/с на полосу = 80 Гбит/с

Эффективная полоса пропускания: 80 Гбит/с минус 3,125% накладных расходов на кодирование = 77,4 Гбит/с

Что такое цветовое пространство?

Цветовое пространство — это определенный диапазон цветов, которые могут быть представлены в изображении. Двумя основными цветовыми пространствами, используемыми для представления цифрового видео, являются RGB и YCbCr. Двумя важными характеристиками цветового пространства являются глубина цвета и гамма.

Глубина цвета — это количество битов, используемых для представления цвета одного пикселя и определяющее степень затенения или градации.
Гамма означает количество доступных цветов.

Первоначальная спецификация HDMI обеспечивала поддержку 24-битной глубины цвета (8 бит на цвет x 3 цвета RGB). HDMI 1.3 представил Deep Color, в котором добавлена поддержка 30-битной, 36-битной и 48-битной глубины цвета. Стоит иметь в виду, что человеческий глаз может различать только около 10 миллионов различных цветов, поэтому 24-битного цвета достаточно для большинства ситуаций.

Глубина цвета

Что такое субдискретизация цветности?

Субдискретизация цветности — это форма сжатия видеоданных. Он уменьшает количество данных о цвете в видеосигнале таким образом, что практически не влияет на качество изображения.

Каждый пиксель видеоизображения содержит информацию о яркости (яркости) и цвете (цветности). Поскольку человеческий глаз более чувствителен к различиям в яркости, чем в цвете, субдискретизация цветности уменьшает объем передаваемых данных, позволяя пикселям обмениваться данными о цвете с соседними пикселями.

Подвыборка цветности представлена тремя цифрами. Первое число — это количество пикселей в каждой строке образца. Второе число указывает количество пикселей в ВЕРХНЕМ ряду, которые содержат информацию о цвете. Третье число указывает количество пикселей в НИЖНЕЙ строке, которые содержат информацию о цвете.

4:4:4 означает отсутствие субдискретизации. Каждый пиксель имеет свою собственную информацию о цвете.
4:2:2 указывает на то, что два соседних пикселя в каждой строке совместно используют информацию о цвете, что означает сокращение данных о цвете на 50 %.
4:2:0 означает, что нижняя строка не имеет информации о цвете и использует информацию, предоставленную для верхней строки. Такой подход уменьшает данные о цвете на 75%.

Конфигурации монитора DisplayPort 2.0

Благодаря большей пропускной способности DP 2.0 можно подключить два монитора 4K с частотой 144 Гц с помощью одного кабеля без сжатия. Это должно быть хорошей новостью для геймеров и любителей виртуальной реальности (VR), которые ищут сверхвысокие разрешения и частоты обновления.

Приведенные ниже таблицы иллюстрируют универсальность последнего стандарта DP.

Порт/кабель DisplayPort

Источник: Ассоциация стандартов видеоэлектроники (VESA) Рабочая группа DisplayPort

Порт/кабель USB-C (DisplayPort в альтернативном режиме)

Источник: Стандарт видеоэлектроники Ассоциация (VESA) Рабочая группа DisplayPort

Кабели DisplayPort

Все кабели DisplayPort имеют одинаковые характеристики, за исключением скорости передачи.

Кабели DisplayPort 1.x поддерживают четыре режима передачи: RBR, HBR, HBR2 и HBR3.

DisplayPort 2.0 представил пятый режим передачи, Ultra High Bit Rate (UHBR), который поддерживает три новых скорости передачи данных на линию: 10 Гбит/с, 13,5 Гбит/с и 20 Гбит/с. Максимальная общая пропускная способность стандартного 4-полосного соединения составляет 4 x 20 Гбит/с или 80,00 Гбит/с.

Кабель 8K DisplayPort-DisplayPort

Когда установлено соединение DisplayPort, режим передачи определяется с помощью процесса, называемого Link Training. Этот процесс определяет максимальную скорость соединения. Если кабель DisplayPort не может поддерживать стабильное соединение на определенной скорости, подключенные устройства «откатятся» на более низкую скорость. Подключенные устройства могут согласовать новую более высокую или более низкую скорость в любое время, если будут обнаружены ошибки сигнала.

Разъемы DisplayPort

Стандартные разъемы DisplayPort

Разъемы DisplayPort бывают двух размеров: стандартный DisplayPort и Mini DisplayPort (mDP). Хотя эти разъемы различаются по форме, они оба имеют 20 контактов и поддерживают одни и те же функции.

Стандартный разъем DP обычно используется для ПК, ноутбуков и дисплеев. Меньший разъем mDP был первоначально разработан Apple в 2008 году и включен в спецификацию DisplayPort 1.2 в 2010 году.

mDP также использовался в качестве разъема для интерфейса Thunderbolt, пока не переключился на разъем USB-C в Thunderbolt 3.

Оба разъема DP используют фрикционный замок. Дополнительный фиксирующий механизм доступен в более крупной версии.

Гнезда DisplayPort для трапецеидального искажения также доступны с дополнительными кронштейнами для монтажа на панель. Их можно использовать со стандартными лицевыми панелями в различных условиях, включая подиумы конференц-залов, учебные классы и торговые киоски.

Захватывающие или фиксирующие разъемы

Некоторые стандартные разъемы DisplayPort имеют фиксирующий механизм, предотвращающий их случайное отсоединение. Все разъемы DisplayPort имеют прорези для защелок, но защелки на самом разъеме не являются обязательными.

Альтернативный режим DisplayPort с использованием USB-C

В альтернативном режиме некоторые контакты разъема USB-C используются для передачи других протоколов. Это позволяет использовать широко распространенный порт/разъем USB-C не только для передачи данных или питания. На сегодняшний день существует четыре альтернативных режима: DisplayPort, Mobile High-Definition Link (MHL), Thunderbolt и HDMI.

Последняя версия DisplayPort Alt Mode 2.0 может передавать несжатое видео 8K (7680 x 4320) с частотой 60 Гц или 16K (15360 x 8640) с частотой 60 Гц при использовании сжатия потока отображения (DSC). Проверьте характеристики видеокарты вашего ПК или ноутбука, чтобы узнать, какая версия DisplayPort поддерживается.

Способен ли порт USB4 передавать сигнал DisplayPort?

USB4 может передавать сигнал DP 2.0, используя альтернативный режим или туннелирование протокола USB4. Когда устройства взаимодействуют друг с другом, они используют протокол. Если оба устройства могут понимать один и тот же протокол, соединение может быть установлено. Концептуально туннелирование протоколов создает «канал» с одним протоколом и использует его для отправки данных по другому протоколу. Туннелирование протокола USB4 создает туннель USB-C, через который можно отправлять данные DisplayPort. Туннелирование протокола USB4 похоже на альтернативный режим, но не требует контроллера DP или PCIe.

Передача сигналов DisplayPort

Длина кабеля DisplayPort

В соответствии со стандартом VESA максимальная длина кабеля DisplayPort составляет 15 метров (49 футов), но в зависимости от разрешения возможны расстояния более 15 м. Кабель длиной 15 м, такой как Eaton P580-050, может передавать сигнал DP с разрешением 1080p. Хорошим практическим подходом является проверка передачи на требуемом расстоянии по кабелю хорошего качества. Если вы видите проблемы с силой сигнала (например, искры или другие артефакты), добавьте усилитель сигнала, такой как Eaton B121-000.

Удлинители DisplayPort

Когда требования к дальности передачи превышают пределы пассивных и активных кабелей, самое время рассмотреть различные формы расширения сигнала.

DisplayPort через CATx Extender

DisplayPort через CATx — удлинитель DP через CATx преобразует сигнал DisplayPort в запатентованную форму, которую можно передавать по кабелю категории и повторно преобразовывать на другом конце без потери мощности или точности сигнала. . При таком подходе сигнал DisplayPort можно передавать примерно в три раза дальше, чем по активному кабелю DisplayPort, — примерно на 100 метров (328 футов). Экранированный (STP) кабель Cat6 рекомендуется из-за его способности уменьшать электромагнитные помехи от линий электропередач и перекрестные помехи внутри кабеля.

DisplayPort по оптоволоконному кабелю (активный оптический кабель) — разъемы оптоволоконного порта DisplayPort преобразуют обычные электрические входы в импульсы света, которые передаются с высокой скоростью по оптоволоконному кабелю, а затем снова преобразуются в электричество на принимающей стороне. Поскольку передача сигнала является оптической, она не подвержена линейному шуму EMI/RFI. Для оптоволокна DisplayPort действуют те же ограничения в 100 метров/328 футов, что и для медного Ethernet-кабеля.

Беспроводные удлинители DisplayPort — Проводной удлинитель использует Ethernet или активный оптический кабель для передачи данных между передатчиком и приемником. Беспроводной расширитель отправляет сигнал DisplayPort, используя один из протоколов WiFi (например, 802.11ac или 802.11n). Беспроводная связь, как правило, медленнее проводной, поэтому убедитесь, что разрешение видео и частота соответствуют вашим потребностям. Например, Eaton B126-1D1-WHD1 может передавать сигнал 4K/30 Гц на расстояние до 98 футов.

Дополнительные сведения о видеоудлинителях DisplayPort и принципах их работы см. на стр. 9.0067 см. нашу страницу о технологиях видеоудлинителей.

Переключение и разделение сигналов DisplayPort

Переключатели и разветвители часто путают, и на то есть веские причины. Они выполняют схожие функции. Переключатель принимает несколько входов и позволяет выбрать, какой из них отображать на телевизоре или мониторе компьютера. Сплиттер делает ровно наоборот. Он принимает один видеосигнал и воспроизводит его на нескольких дисплеях.

Разветвители DisplayPort

Разветвитель DisplayPort принимает один видеосигнал DisplayPort и отправляет его на несколько дисплеев. На каждом дисплее будет отображаться одно и то же изображение. Разветвители часто классифицируют по их входам и выходам. Например, 2-портовый сплиттер может называться «1×2», потому что он имеет один вход и два выхода.

При выборе разветвителя убедитесь, что выходной сигнал имеет нужное разрешение и частоту. Видеоразветвитель также может выполнять преобразование протокола, например преобразование DisplayPort в HDMI.

Переключатели DisplayPort

Коммутатор DisplayPort, также называемый переключателем презентаций, выводит аудио и видео из нескольких источников, но только по одному за раз. Например, презентация в зале заседаний может включать слайды Powerpoint и видео из службы потоковой передачи, такой как YouTube или Vimeo.

Матричный переключатель имеет несколько входов И выходов. Например, матричный переключатель 9×2 имеет 9 входов и 2 выхода.

Другим вариантом темы «многие к одному» является Multiviewer, объединяющий несколько видеовходов на одном мониторе. Мультивьюверы встречаются в диспетчерских вещания и системах видеонаблюдения.
