Зажим для сип провода: Зажимы прокалывающие, ответвительные

Прокалывающие зажимы для проводов СИП: принцип действия

• Статья
• Видео

При проектировании электропроводки часто оказывается без внимания все вопросы, которые касаются проведения кабеля до вводного автоматического выключателя, поскольку оценивается этот момент как нечто само собой разумеющееся. Однако монтаж прокалывающего зажима для СИП провода — весьма ответственное мероприятие, требующее полного владения технологией. При проведении проводов необходимо руководствоваться двумя базисами — это долговечность и безопасность. Кроме того важно, чтобы до любого элемента или части цепи можно было добраться без проблем с целью ремонта или замены. В этой статье мы рассмотрим принцип действия, назначение и особенности монтажа прокалывающего зажима для проводов СИП.

• Назначение зажима
• Устройство и принцип работы
• Правила установки
• Виды изделий

Назначение зажима

В подавляющем большинстве случаев прокалывающий зажим используется для ввода электричества, подключения к воздушной линии электропередач без снятия напряжения (без отключения). Основным элементом зажима является контактная пластина с острыми зубцами. При монтаже они прокалывают изоляцию магистрального провода и ответвительной жилы, обеспечивая электрический контакт.

При этом есть варианты зажимов для ответвления между изолированной и неизолированной (голой) жилой. На стороне для подключения голой жилы нет зубцов для прокола изоляции. Такие зажимы электрики называют просто — орехами.

Уже другой провод, выходящий из них, подводится к вводному автомату для дальнейшей разводки электросети по помещению.

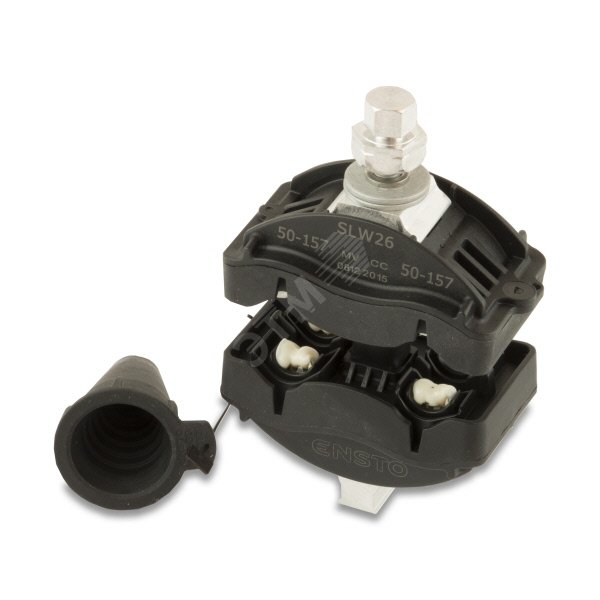

Устройство и принцип работы

Зажимы состоят из корпуса, в котором размещены токопроводящие колодки с прокалывающими зубцами для соединения двух проводников, или с одной стороны располагаются зубцы, а с другой – рифленые губки для подключения оголенной магистральной жилы. Однако у разных производителей разная продукция, поэтому конструкция и особенности монтажа могут отличаться.

Есть несколько основополагающих факторов, о которых нужно иметь представление касательно установки прокалывающего зажима для провода СИП:

1. В зажим продевают две жилы. При этом большим отверстием надевают, на магистральную, а в маленькое вставляют ответвительную жилу (обычно сечение ответвления в несколько раз меньше сечения основной линии.
2. На зажиме чаще всего расположен 1 болт со срывной шляпкой. Её затягивают с помощью головки или ключа (желательно с изолированной рукоятью) до срыва шляпки. Таким образом вы затягиваете соединение с номинальным моментом без использования динамометрического ключа.

Если зажим герметичный, то внешняя его часть обычно покрыта диэлектрическим материалом. Значит его можно устанавливать на любом месте линии, если зажим негерметичный — лучше устанавливать его поближе к опоре, но никак не в середине линии, где она провисает, потому что туда стекает вода во время осадков.

Тем не менее технология монтажа кабеля СИП предполагает, что ответвительные зажимы обычно устанавливаются совместно с натяжными анкерами, как показано на рисунке ниже.

Правила установки

Бесперебойное качество при использовании зажимов для провода СИП обусловлено их изготовлению согласно современным технологиям и неотъемлемым контролем качества готовой продукции на всех этапах производства. Исходя из использования качественных материалов срок службы прокола СИП составляет около 30-40 лет.

Производя монтаж ответвительных зажимов для провода СИП, нужно выполнить проколы насквозь через изоляцию, расположенную на жилах. Предположения, что это послужит негативным критерием для всей прочности электроустановки являются ошибочными. Перед работой необходимо убедиться, герметично ли место крепления прокола.

Главное правило установки — нельзя использовать одноразовые изделия. Дело в том, что после срыва шляпки стягивающего болта остаётся шестигранное основание, с помощью которого некоторые электрики пытаются затянуть зажим для повторного использования.

Однако даже если и получится сделать это правильно и с нужным моментом, то скорее всего качественного контакта не выйдет, потому что прокалывающие зубцы рассчитаны на однократное использования, после которого они загибаются либо тупятся.

О том, как выполняется установка изделия, вы можете узнать, просмотрев видео:

Виды изделий

Зажимы бывают разных видов и конструкций, но можно классифицировать их следующим образом:

1. По допустимому сечению подсоединяемых проводов. Обычно с одним болтом до 95-120 мм², а с двумя болтами — для более толстых жил, например, до 240 мм² (но не всегда).
2. Одноболтовые и двухболтовые (различается допустимое сечение для соединения и допустимая сила тока через них).
3. Герметичные и негерметичные (классы защиты могут быть разными, согласно классификации IPxx).
4. Для соединения изолированного провода с голым (прокол только со стороны одной из жил), для соединения двух изолированных СИПов (с двух сторон есть прокалывающая часть).

Примерная номенклатура разных вариантов прокалывающих зажимов:

Приобретая прокалывающий зажим для провода СИП, необходимо помнить, что головка болта должна соответствовать используемому при работе с ним гаечному ключу. В большинстве случает головка имеет размер 13 мм, но порой встречаются и разновидности с размером болта 17 мм. Маркировка зажима содержит информацию о минимальном и максимальном сечении провода, который возможно провести через него. Этот размер служит в том числе для информации о толщине магистрали. Выбор необходимой модели прокалывающего зажима для провода СИП становится абсолютно простым, если руководствоваться вышеуказанной информацией.

Напоследок рекомендуем просмотреть видео, в котором рассказывается что собой представляют зажимные механизм для самонесущих изолированных проводов и как они монтируются:

Вот мы и рассмотрели особенности монтажа, назначение и принцип действия прокалывающего зажима для проводов СИП. Надеемся, информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Как провести электричество на участок
• Подключение СИП к дому
• Как сделать ответвление от провода

СИП/СИП Арматура — Курс электро

Зажимы анкерные ЗАН для систем с изолированной несущей нейтралью

Зажимы ЗАН предназначены для самонесущей изолированной системы проводов с изолированной несущей нейтралью. Корпус зажима выполнен из устойчивого к действию коррозии алюминиевого сплава, в которыйвкладываются саморегулируемые клинья из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Изделие не требует инструмента для монтажа и не содержит выпадающих деталей.

Наименование	Рабочая нагрузка	Ед. изм.	Цена
Зажим ЗАН 16-35/1000	300кгс / 2942Н	шт.	445-00
Зажим ЗАН 50-70/1500	500кгс / 4903Н	шт.	480-00

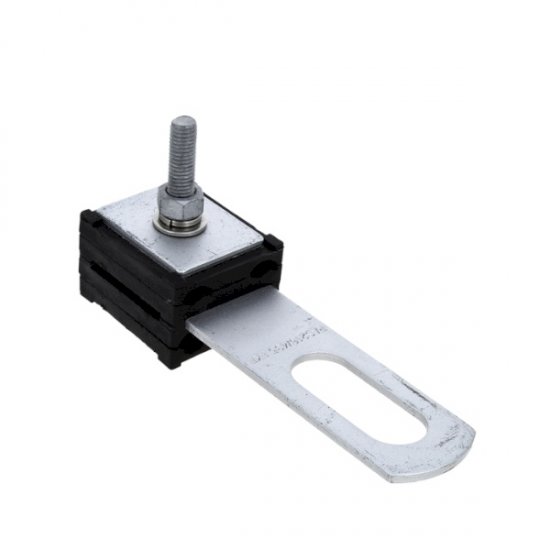

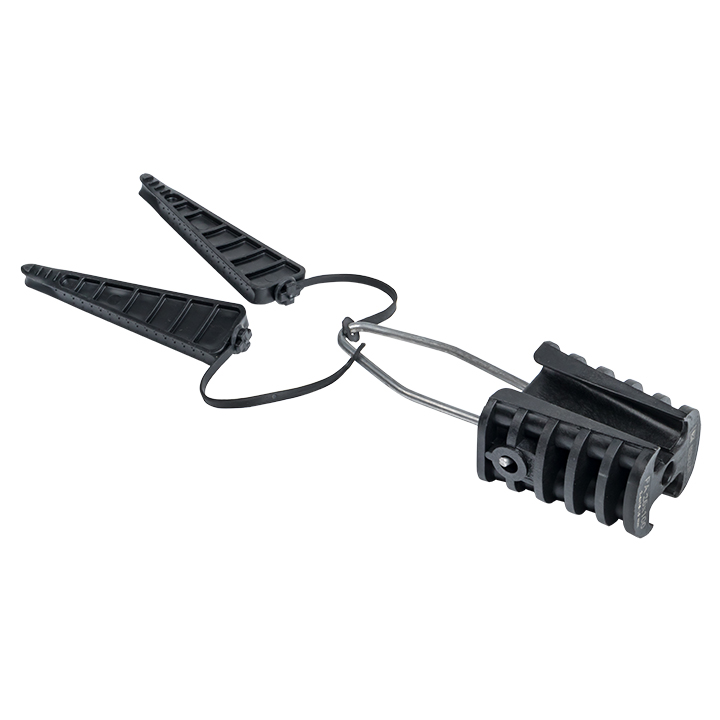

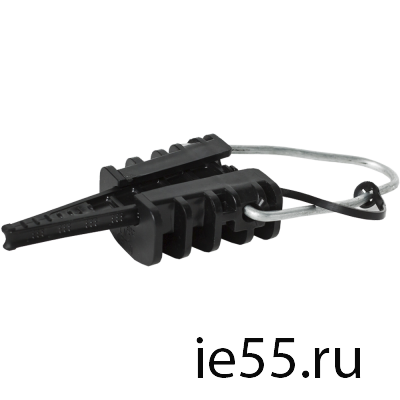

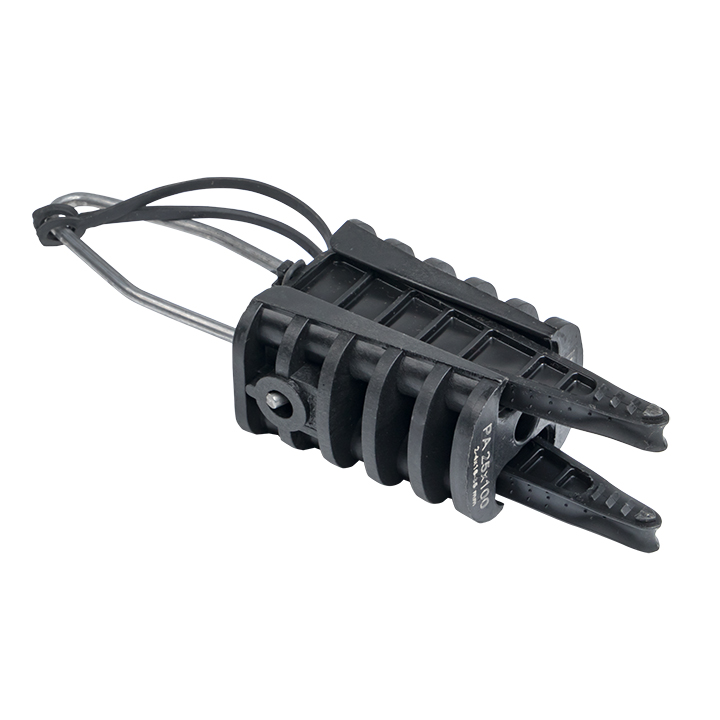

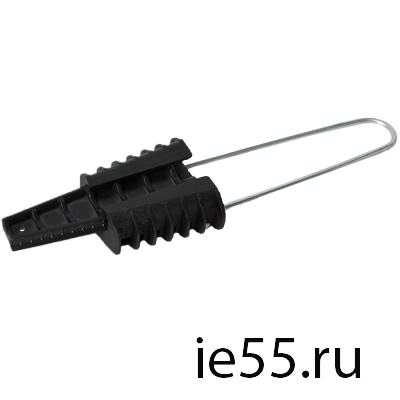

Зажим  анкерный абонентский ЗАБ для самонесущих изолированных систем проводов

Зажим анкерный ЗАБ предназначен   для анкерных креплений 2-х или 4-х самонесущих изолированных проводов абонентов. Особый рельеф поверхности клиньев обеспечивает надежную фиксацию проводника, препятствуя его выскальзыванию, не повреждая при этом изоляцию провода. Все детали выполнены из полимеров, устойчивых к ультрафиолетовому излучению и погодно- климатическим условиям. Зажим ЗАБ 16-25 не требует инструмента для монтажа, а легко снимаемая дужка зажима позволяет крепить его к кронштейнам и крюкам. Длина дужки варьируется от 90 до 150 мм, она также снабжена дополнительным фиксатором, не позволяющим ей выскочить из клинового нажима, например, во время повышенных ветровых нагрузок.

Наименование	Разрушающая нагрузка	Ед. измер	Цена
Зажим ЗАБ 16-25(РА25х1000)	200кгс / 1961Н	шт	125-00

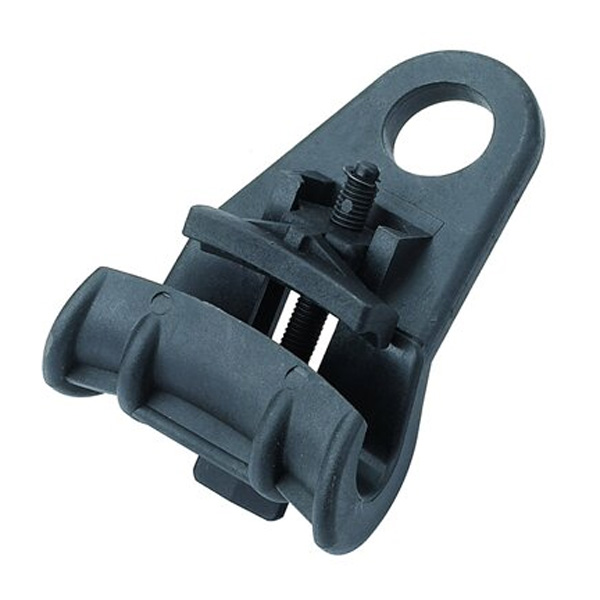

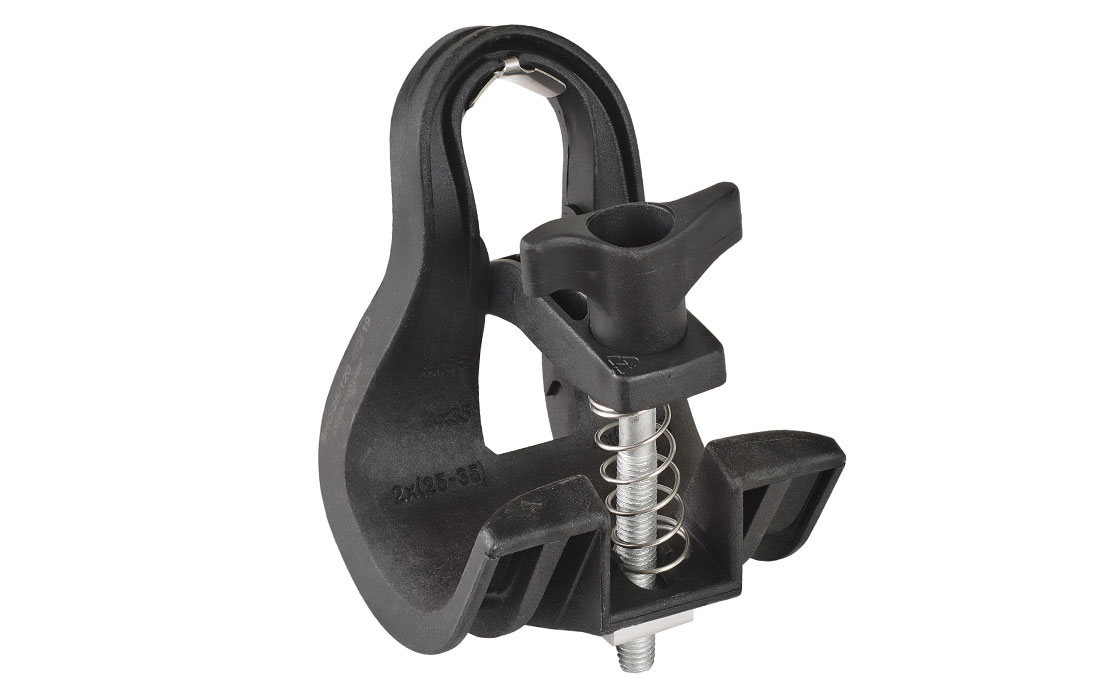

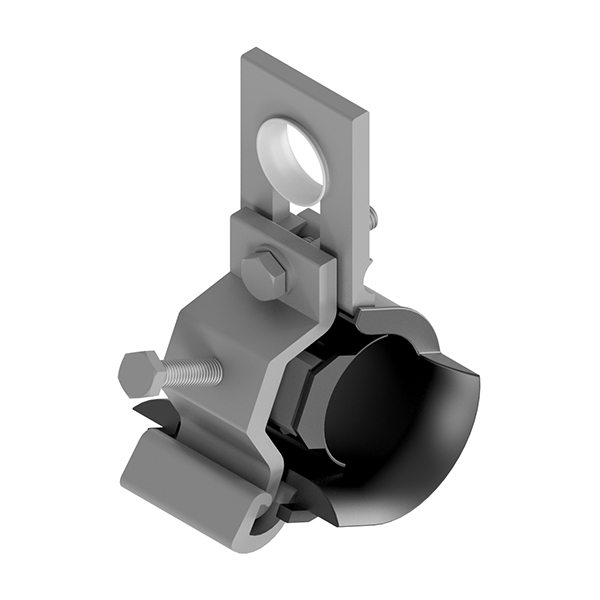

Промежуточные зажимы КОПМ, ЗПН

Промежуточные поддерживающие зажимы предназначены для крепления изолированной несущей нейтрали СИП до 1 кВ. (сечение 16-95мм)

Нейтраль  фиксируется регулируемым зажимом. Подвижное соединение позволяет зажиму двигаться в  продольном и поперечном направлениях. Комплект промежуточной подвески КОПМ 1500 представляет собой кронштейн с выступом в верхней части, не позволяющий зажиму перейти в верхнее положение. Кронштейн имеет отверстие для его крепления к опоре с помощью анкерных винтов, также предусмотрена возможность крепления кронштейна к столбам с помощью бандажной ленты

Для облегчения процесса монтажа ленты кронштейн снабжен разделительными фасками. КОПМ 1500 выполнен из устойчивого к действию коррозии алюминиевого сплава в сборе с поставляемым отдельно промежуточным зажимом ЗПН 1500, изготовленным из полимера, укрепленного стекловолоконной структурой, устойчивого к ультрафиолетовому излучению и погодно-климатическим условиям.

Наименование	Разрушающая нагрузка	Ед. изм.	Цена
Зажим КОПМ 1500	1340кгс / 13141Н	шт.	578-00
Зажим ЗПН 1500	1340кгс / 13141Н	шт.	260-00

Кронштейн анкерный КАМ-4000

Кронштейн анкерный из алюминиевого сплава КАМ 4000 предназначен для крепления анкерных и промежуточных зажимов. Кронштейн оснащен ребрами жесткости, что значительно повысило его прочность. Монтаж КАМ 4000 к опорам возможен двумя способами: с помощью стальной ленты (20 мм) или двумя болтами (016 мм). Для облегчения монтажа изделия с помощью ленты в кронштейне предусмотрены направляющие скосы для ленты, а также защитные выступы предохраняющие от соскальзывания ленты.

Наименование	Разрушающая нагрузка	Ед. измер	Цена
Кронштейн КАМ -4000	4000кгс / 39227Н	шт	320-00

Зажимы ответвительные изолированные ЗОИ

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

Наименование	Сечение магист / сечен. ответвл	Ед.	Цена
Зажим ЗОИ	16-70 / 1,5-10	шт	125-00
Зажим ЗОИ	16-95 / 2,5-35	шт.	175-00
Зажим ЗОИ	25-95 / 25-95	шт.	270-00
Зажим ЗОИ	35-150 / 35-150	шт.	398-00

Комплект фасадного крепления КФК

Комплект фасадного крепления типа КФК предназначен для промежуточного крепления и стяжки в пучок самонесущих изолированных проводов (СИП), напряжением до 1 кВ, на опорах и стенах зданий. Корпус изготовлен из полимера, устойчивого к ультрафиолетовому излучению и погодно-климатическим факторам. Дюбельная часть арматуры устанавливается в отверстие 012 мм, фиксируется гвоздем. Комплект КФК имеет специальный паз, позволяющий осуществить прокладку второй линии вдоль имеющейся трассы с помощью хомутов ХС.

Наименование	Разрушающая нагрузка	Ед. изм.	Цена
Комплект КФК 12-47,1	20кгс / 196Н	шт.	89-00
Комплект КФК 12-47,6	20кгс / 196Н	шт.	76-00

Колпачки герметичные КИ

Колпачки герметичные КИ предназначены для оконцевания (восстановления изоляции) оголенных концов самонесущего изолированного провода, а также для защиты их от попадания воздуха и влаги. Изделия выполнены из полимера, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Выдерживают напряжение пробоя 6 кВ под водой. Изделия не требуют инструмента для монтажа.

Наименование	Сечение / диаметр	Ед. изм.	Цена
Колпачок КИ 6-35	6-35 / 4,5-11,5	шт.	37-40
Колпачок КИ 16-150	16-150 / 6,5-19,0	шт.	38-15

Хомуты для самонесущих изолированных проводов ХС

Хомуты ХС изготовлены из полимера с добавлением стекловолокна, устойчивого к погодно-климатическим факторам и ультрафиолетовому излучению. Изделия не содержат галогены, а также не поддерживают горение.

Наименование	Разрушающая нагрузка	Ед. изм.	Цена
Хомут для СИП ХС-180	40кгс / 392Н	уп.	590-00
Хомут для СИП ХС-260	60кгс / 588Н	уп.	790-00
Хомут для СИП ХС-360	60кгс / 588Н	шт.	заказ

Пистолет для хомутов ПКХ-519

Пистолет ПКХ для затяжки кабельных хомутов торговой марки IEK предназначен для быстрой и надёжной стяжки и обрезки кабельных хомутов.

Лента бандажная ЛМ-50, скрепы СГ-20, СУ-2

Лента бандажная и скрепы из нержавеющей стали применяются для крепления защитных профилей, кронштейнов и других элементов к опорам линий  электропередач. Лента обладает устойчивостью к коррозии, воздействию экстремальных температур, влажности и погодно-климатическим факторам. Конструкция скрепы СГ-20 выполнена таким образом, что линия стыка пластины проходит с обратной стороны, что позволяет ей выдерживать большие нагрузки по сравнению со скрепами, в которых линия стыка проходит с наружной стороны. Скрепа СУ-20 выполнена из монолитной пластины, благодаря чему обладает большей прочностью по сравнению со скрепой СГ-20, а также имеет заостренные зубцы, позволяющие лучше удерживать бандажную ленту.

Наименование	Ед. изм.	Цена
Лента ЛМ – 50 (50м)	бухта	3580-00
Скрепа СГ -20 (100шт)	упак.	1445-00

Инструмент для натяжения и резки бандажной ленты ИНСЛ-1

ИНСЛ-1 предназначен для резки и натяжения бандажной ленты на железобетонных, деревянных или металлических опорах. Ширина обрезаемой ленты до 20 мм, толщина до 1 мм. Инструмент снабжен рычагом для захвата и фиксации ленты и продольным лентопротяжным механизмом. Инструмент обработан антикоррозийным покрытием. Ручка ножа изготовлена из прочной стали, покрытой резиновой оболочкой, что уменьшает вероятность соскальзывания руки во время монтажа и облегчает процесс обрезки ленты.

Инструмент для резки провода СИП

Инструмент для резки провода СИП может быть использован также для резки кабеля с пластмассовой и бумажной изоляцией. Все инструменты изготавливаются из инструментальной стали с высокой режущей способностью. Специальная геометрия  лезвий позволяет осуществлять работу безопасно и быстро. Обладают высокой стабильностью и незначительной массой. Некоторые образцы снабжены храповым механизмом, выдвижным ручками, блокиратором резки. Замок предусматривает обратный ход лезвия, необходимый в случае попадания в нож посторонних объектов.

Чрезвычайно высокая режущая способность инструмента достигается за счёт оптимальной конструкции ножниц с режущими ножами специальной геометрии.

КРЕПЛЕНИЕ И СОЕДИНЕНИЕ МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  С ГОЛЫМИ  ПРОВОДАМИ.

Характеристика сети:  Магистральная линия СИП — СИП 2А 3×50 + 54,6 + 1×16 мм Голый провод — АС 4х7О +16 мм

№	Обозначение для заказа	Наименование	Кол-во (шт)
1	КАМ 4000	Кронштейн	1
2	ЗАН 50-70	Анкерный зажим	1
3	ЗОИ 16-70	Зажим прокалывающий переходной	4
4	ЗОИ 16-95	Зажим прокалывающий переходной	1
5	ЛМ 50	Лента крепежная	2 м
6	СГ 20	Скрепа для крепления ленты	2
7	ХС 260	Хомут для СИП	4

КРЕПЛЕНИЕ  МАГИСТРАЛЬНОЙ  ЛИНИИ  СИП 2А  НА ПРОМЕЖУТОЧНОЙ ОПОРЕ С ОТВЕТВЛЕНИЕМ  К ОБОНЕНТУ

Характеристика сети:  СИП 2А 3×50 + 54,6 + 1×16 мм СИП 2А 4×16 мм

Перечень и количество арматуры для монтажа узла

№	Обозначение для заказа	Наименование	Кол-во (шт)
1	КОПМ 1500	Комплект промежуточной подвески	1
2	КАМ 4000	Кронштейн	1
3	ЗАБ16-25	Анкерный зажим проводов абонента	1
4	ЗОИ 16-95	Прокалывающий зажим	5
5	ПА 2-1	Плашечный зажим	1
6	ЛМ 50	Лента крепежная	4
7	СГ 20	Скрепа для крепления ленты	4
8	ХС180	Хомут для СИП	5

АНКЕРНОЕ КРЕПЛЕНИЕ ОБОНЕНСКОЙ ЛИНИИ НА ПРОМЕЖУТОЧНОЙ ОПОРЕ ПРИ  БОЛЬШОЙ ДЛИНЕ ПРОЛЕТА

Характеристика сети:  СИП 2А 4×16 мм

Перечень и количество арматуры для монтажа узла

№	Обозначение для заказа	Наименование	Кол-во (шт)
1	КАМ 4000	Кронштейн	1
2	ЗАБ 16-25	Анкерный зажим проводов абонента	2
3	ЛМ 50	Лента крепежная	2 м
4	СГ 20	Скрепа для крепления ленты	2
5	ХС180	Хомут для СИП	1

КРЕПЛЕНИЕ СИП  НА  МАГИСТРАЛЬНОМ ОТВЕТВЛЕНИИ

Характеристика сети: СИП 2А 3×50 + 54,6 + 1×16 мм -магистральная линия СИП 2А Зх5О + 54,6 — ответвляемая линия

Перечень и количество арматуры для монтажа узла

№	Обозначение для заказа	Наименование	Кол-во (шт)
1	КОПМ1500	Комплект промежуточной подвески	1
2	КАМ4000	Кронштейн	1
3	ЗАН50-70	Анкерный зажим	1
4	ЗОИ 25-95	Прокалывающий зажим	4
5	ЛМ50	Лента крепежнжя	4 м
6	СГ 20	Скрепа для крепления ленты	4
7	ХС260	Хомут для СИП	5

Провод СИП (самонесущий изолированный).  СИП – 1 , СИП – 2 , СИП – 3 , СИП – 4

Предназначены для применения в воздушных силовых осветительных сетях на переменное напряжение.

СИП  1 —  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц

СИП  2 —  для магистралей воздушных линий электропередачи   (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6 – 1 кв. включительно, номинальной чистотой 50 Гц в атмосфере воздуха типов II  и III в том числе на побережьях морей в промышленных районах и районах засоленных песков.

СИП  3 —  для  воздушных линий электропередачи на номинальное напряжение 20 кв. (для сетей на напряжение 10, 15, 20 кв.) чистотой 50 Гц в атмосфере  воздуха типов II  и III

СИП  4 —  для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на напряжение до 0,6 – 1 кв., чистотой 50 Гц

Конструкция

• Токопроводящая жила –  алюминиевая, круглой формы; сечением 16 кв. мм – однопроволочная, остальных сечений многопроволочная уплотненная

• Несущая нулевая жила из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

• Изоляция – светостабилизированный сшитый полиэтилен черного цвета

• Скрутка – изолированные токопроводящие жилы, скручены вокруг нулевой несущий жилы в правом направление.

СИП 2А 3 х 25 + 54,6	м	230-00	СИП 4 2 х 16	м	47-00
СИП 2А 3 х 35 + 54,6	м	245-00	СИП 4 2 х 25	м	81-50
СИП 2А 3 х 50 + 54,6	м	260-00	СИП 4 4 х 16	м	97-00
СИП 2А 3 х 70 + 70	м	347-00	СИП 4 4 х 25	м	164-00

Для подвески провода СИП 2 и СИП 4, используется специальная арматура, разработанная с использованием  отдельных элементов ограниченной прочности. Таким образом, при механических нагрузках превышающих прочность линии, разрушается арматура, и обрыва линии не происходит.
