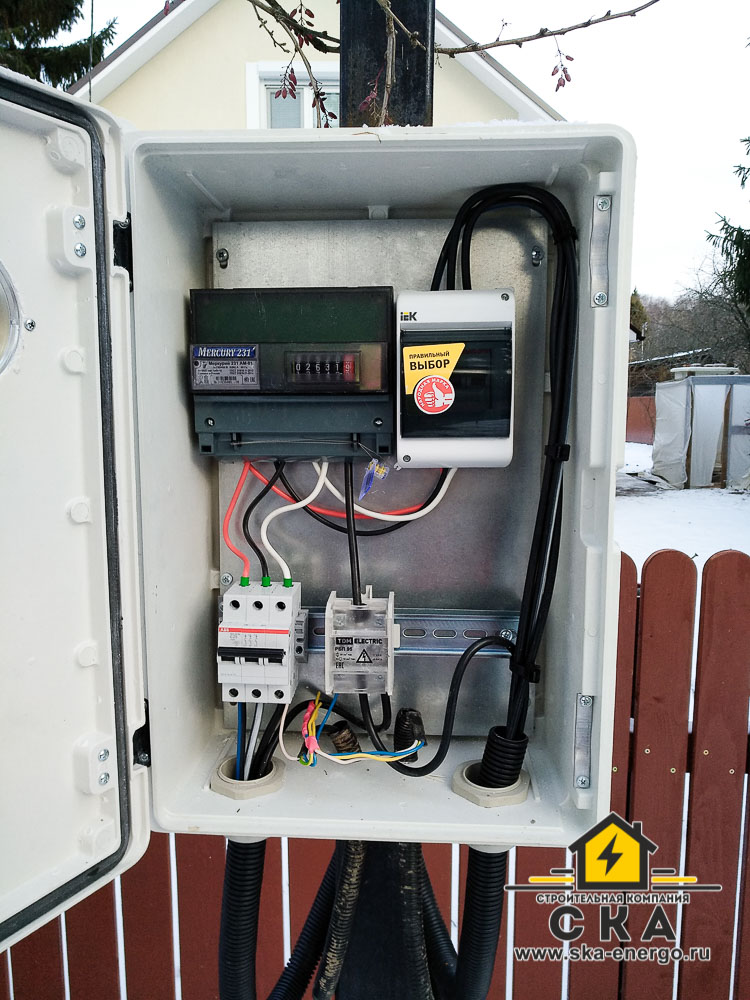

Розетки для заземления и соединения счетчиков

В одном из зарегистрированных случаев сильный ураган повалил большое дерево, которое упало на жилой дом. Счетчик, который должен был показывать 240 В, сообщил о межфазном напряжении 124 В. Упавшее дерево повалило провод, который затем был повторно присоединен обслуживающей бригадой. Обычная проверка вольтметром показала 118 В между левой горячей ветвью и нейтралью, но 241 В между правой горячей ветвью и нейтралью. Контрольное испытание с медным проводом, заглубленным в землю, показало напряжение 88 В между нейтралью и проводом.

Корпус розетки был под напряжением! Ремонтная бригада, восстанавливавшая падение, по ошибке подключила нейтраль розетки к проводнику под напряжением. Предохранитель трансформатора не сгорел. Розетка находилась под напряжением 120 В, несмотря на то, что розетка имела приводной заземляющий стержень. Плохая почва заземления сделала стержень неподходящим для перегорания предохранителя трансформатора и устранения неисправности.

Такой инцидент требует более пристального внимания к наземной защите. Когда заземление эффективно, оно должно защищать людей от травм и имущество от повреждений. Это должно облегчить работу защитных устройств до того, как произойдет повреждение, и это должно облегчить работу цифровых систем и надежность данных.

Общеизвестный афоризм гласит, что ток идет по пути наименьшего сопротивления. Как правило, это представляет некоторый интерес, но не является строго верным. Ток будет делиться по закону параллельных сопротивлений. Опасность здесь заключается в предположении, что, пока система «заземлена», все защищены от удара током и поражения электрическим током, поскольку токи короткого замыкания будут следовать «пути наименьшего сопротивления» в землю через заземляющий проводник и электрод (стержень).

Это верно до тех пор, пока система заземления не пропускает более нескольких миллиампер по любому альтернативному пути, например, когда человек пересекает градиент напряжения от электродвигателя к водопроводной трубе. И толерантность не велика. Человеческое тело поражено током 5 мА и травмировано 10 мА. Следовательно, система заземления должна быть установлена и периодически поддерживаться при значениях в пределах этих параметров. Одного его существования недостаточно.

Рисунок 1: Человеческое тело может пережить сильный удар, но токи короткого замыкания, проходящие через сердце, скорее всего, приведут к летальному исходу.

В Соединенных Штатах коммунальное предприятие может предоставить заказчику систему с глухозаземленным заземлением, систему с импедансным заземлением или незаземленную систему. Вне зависимости от этих альтернатив заказчику будет предоставлена система заземляющих электродов и заземление оборудования. Заземление оборудования – это соединение нетоковедущих частей электросистемы с землей. Это могут быть рамы двигателей, выходные коробки, кабелепроводы, кабельные каналы, кабельная броня и т.п. Соединения должны обеспечивать эффективный путь тока замыкания на землю. В системе с глухим заземлением нейтральные точки также намеренно соединены с заземлением.

В Национальном электротехническом кодексе (NEC) указано, что электрическое оборудование и проводка, включая другие проводящие материалы, которые могут оказаться под напряжением, должны быть установлены таким образом, чтобы создать цепь с низким импедансом, облегчающую работу устройств перегрузки по току или детекторов заземления для высоких -системы с импедансным заземлением. Эта цепь должна быть способна безопасно проводить максимальный ток замыкания на землю, который может быть наложен на нее из любой точки системы электропроводки, где может произойти замыкание на землю к источнику электропитания. Заземление не должно использоваться в качестве единственного заземляющего проводника оборудования или эффективного пути тока замыкания на землю.

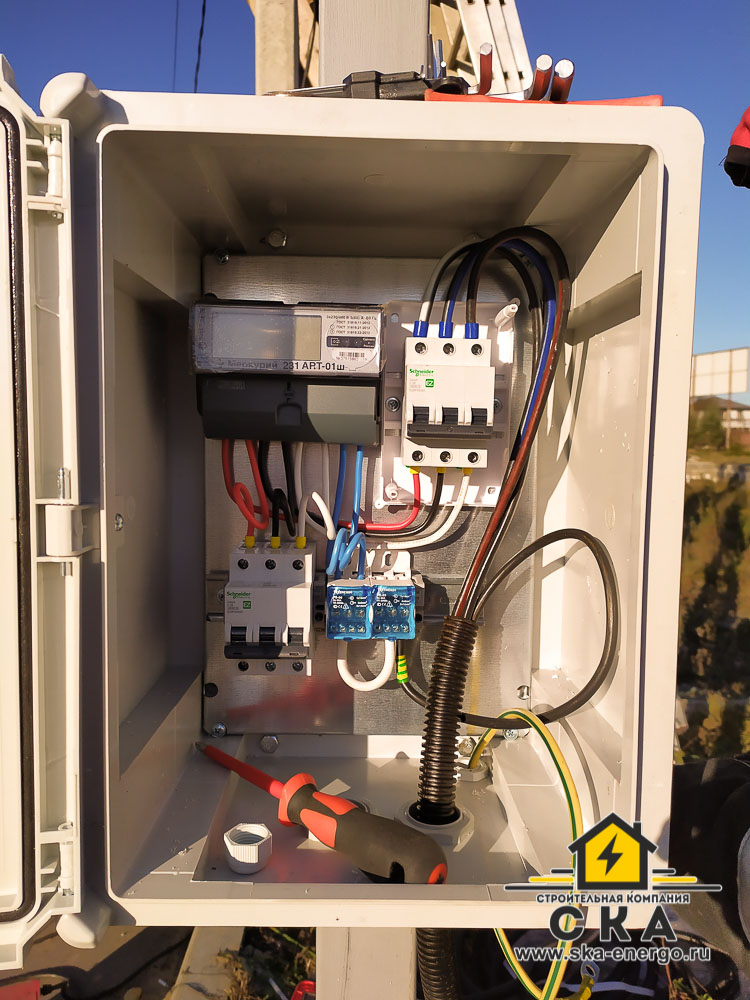

Поэтому все измерительное оборудование (шкафы, кабелепроводы, розетки) должно быть подключено к нейтрали системы для надежно заземленных систем, чтобы предотвратить попадание напряжения на оборудование при замыкании линии на землю. Использование только заземляющего стержня может не обеспечить достаточный ток для устранения неисправности. Если в качестве пути соединения используется кабелепровод кабеля управления счетчиком, между кабелепроводом и корпусом должно быть соединение. Соединительный провод может быть установлен в кабелепроводе вместо использования самого кабелепровода, как в случае кабелепровода из ПВХ. Соединительный провод должен быть больше, чем размер проводов управления измерителем. Если это металлический кабелепровод, соединительный провод должен быть присоединен к одному концу кабелепровода, предпочтительно к концу счетчика.

Рисунок 2a: Установка датчика замыкания на землю вокруг всех проводников цепи

Рисунок 2b: Установка датчика замыкания на землю только вокруг соединительной перемычки

С заземляющим стержнем или другим электродом и т. д.), которые, таким образом, дополняются параллельными соединениями, может возникнуть вопрос о полезности самого стержня. Но заземление имеет неоценимое значение для ограничения напряжений, вызванных ударами молнии, перенапряжениями в сети и другими подобными помехами. Заземляющий стержень позволяет рассеивать молнию в землю, где она нейтрализует накопление заряда в облаках. Таким образом, напряжение системы относительно земли стабилизируется во время нормальной работы, что особенно полезно для поддержания работы систем конфиденциальных данных в пределах требуемых параметров.

Рисунок 3: Заземляющие электроды необходимы для защиты от молнии.

Отдельное заземление счетчика не требуется, если он расположен рядом с заземленным техническим вводом или трансформатором. Однако, если он расположен на расстоянии от обоих, рекомендуется заземлить измеритель, чтобы нейтрализовать любой потенциал между землей и корпусом, который соединен с нейтралью системы.

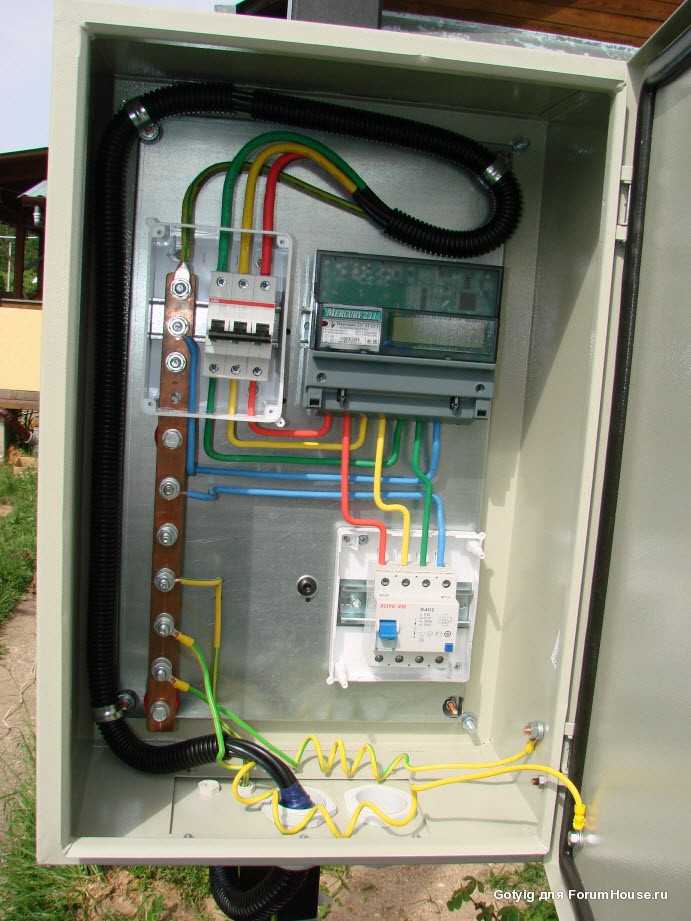

Основное назначение заземляющего провода оборудования — защита от ударов и возгорания, а также обеспечение стабильного опорного напряжения для электронного оборудования. Он присоединяется к нулевому проводу и проводу заземлителя на служебном вводе, а точка соединения с нейтральным проводом должна быть только одна. Заземляющий проводник оборудования не проводит ток при нормальной работе — только в случае тока короткого замыкания. Предпочтительно заземлять измерительное оборудование путем соединения с нейтралью системы внутри корпуса. Заземляющий провод оборудования может потребоваться для заземления, если счетчик расположен на стороне нагрузки защиты от замыканий на землю или на стороне нагрузки разъединителя сети и на большом расстоянии от нее. Измерительное оборудование никогда не должно соединяться одновременно с заземляющим проводом оборудования и нейтралью. Эта практика может создать параллельные пути для тока нейтрали, протекающего по заземляющему проводнику оборудования между оборудованием и сервисным отключением. Он может течь по поверхности розеток и корпусов. Если счетчик находится на стороне нагрузки защиты от замыканий на землю, корпус можно заземлить с помощью заземляющего проводника оборудования.

Параллельные пути для протекания нейтрального тока не должны существовать через поверхности измерительного оборудования или через заземляющие проводники внутри корпусов. В порядке значимости эти нежелательные токи могут представлять угрозу безопасности, пожароопасность и проблемы с качеством электроэнергии. Если человек попадет последовательно с таким неожиданным током, это может привести к летальному исходу. Плохое соединение может привести к нагреву от такого тока и, в тяжелых случаях, к пожару. И такие токи производят шум, который влияет на работу чувствительного электронного оборудования.

Не все системы напряжения одинаковы в отношении требований кода.

NEC признает значительную разницу в безопасности между системами 120/208 В и 277/480 В в отношении дуговых замыканий и вспышек дуги. Статья 230.95 требует защиты от замыканий на землю в системах 277/480 В с номиналом 1000 А и выше.
IEEE добавляет некоторые предостережения в отношении устранения серьезных замыканий на землю в системах с более высокой энергией. Стандарт IEEE 242–1986, Рекомендуемая практика защиты и координации промышленных и коммерческих энергосистем , 7.2.2 указывает на большую величину токов замыкания на землю, которые могут возникать в глухозаземленных системах на 480 В. И IEEE Std. 141–1993, Рекомендуемая практика по распределению электроэнергии для промышленных предприятий , 7.2.4 утверждает, что системы с глухим заземлением чаще всего перерастают в межфазные или трехфазные дуговые замыкания в системах 480 В и 600 В.
NEC 230.95 требует защиты от замыканий на землю для глухозаземленных ветвей с напряжением более 150 В относительно земли, но не более 1000 В между фазами для каждого разъединителя с номинальным током 1000 А или более. Эти рекомендации основаны на осведомленности об опасности дугового замыкания в заземленных системах 277/480 В. В более крупных сетях ток, необходимый для поддержания дуги, может быть меньше номинала автоматических выключателей.

Другой крайностью являются незаземленные системы, в которых нет преднамеренного соединения между проводниками и заземлением. Преимущество этих цепей в том, что они продолжают работать после замыкания на землю на одной фазе. Цель состоит в том, чтобы обеспечить продолжение производства на промышленных объектах до удобного времени для остановки и проведения ремонтных работ. Однако существуют потенциальные проблемы, если замыкание на землю может продолжаться бесконечно. На незаземленных фазах появится напряжение в 1,732 раза больше номинального. Переходные процессы, превышающие нормальное напряжение в шесть-восемь раз, могут возникать от линии к земле во время нормального переключения, что может привести к нарушению изоляции в других точках цепи, усугубляя первоначальную проблему. Это может привести к возникновению второго замыкания на землю на другой фазе, что, в свою очередь, может привести к опасному межфазному замыканию.

Заземленные системы с высоким импедансом имеют нейтраль, соединенную с землей через сопротивление, которое ограничивает токи замыкания на землю до очень низких значений, обычно до 10 А. Путем модификации незаземленной системы для смягчения некоторых проблем, заземление с высоким импедансом также позволяет продолжать работу, чтобы не ограничивать производство. Неисправности в этой системе легче найти, чем в незаземленных, и их можно устранить. Переходные перенапряжения исключены. Недостатки аналогичны незаземленной системе. Неповрежденные фазы повышаются до междуфазного напряжения, что еще больше увеличивает нагрузку на изоляцию. Кроме того, междуфазное замыкание может быть вызвано вторым замыканием на землю на другой фазе. Стандарт IEEE 242–1986, 7.2.5 говорится, что незаземленные системы не имеют преимуществ перед заземленными системами с высоким сопротивлением и сегодня используются меньше, чем последние.

ЗАКЛЮЧЕНИЕ

Плохое или неправильное заземление может отрицательно сказаться на промышленном производстве, а также на управлении данными в офисе. Персонал может подвергаться опасности. Поэтому рекомендуется следовать кодексу и всем соответствующим стандартам, чтобы системы работали с максимальной эффективностью и безопасностью. Случайное заземление может привести к потере дохода, пожару и даже несчастным случаям со смертельным исходом.

РЕКОМЕНДАЦИИ

Кристиан, Трент. «Заземление и подключение измерительных розеток», представлено на конференции и конференции Southeastern Meter School and Conference, Auburn University, август 2021 г.

производственные линии Biddle, Megger и Multi-Amp для электрических контрольно-измерительных приборов. Он получил степень бакалавра биологии и химии в Колледже Урсинуса. Он проработал 22 года в компании James G. Biddle Co., которая стала Biddle Instruments и теперь называется Megger.

Электрическое заземление и соединение в соответствии с NEC

Понимание правильного проектирования и конструкции заземления и соединения имеет решающее значение для правильной работы электрической системы и безопасности персонала

Цели обучения

Изучить правильную терминологию электрического заземления.

Понимание требований Национального электротехнического кодекса к заземлению и соединению для глухозаземленных низковольтных систем переменного тока (ниже 1000 вольт).

Предотвращение распространенных ошибок при проектировании и строительстве заземления и соединения.

Электрическое заземление и соединение — одна из многих неправильно понятых тем для обсуждения в сфере проектирования и строительства. Есть две основные причины для понимания заземления и применения правильной конструкции для заземления и соединения: безопасность и правильная работа чувствительного электронного оборудования.

NFPA 70: Статья 250 Национального электротехнического кодекса описывает минимальные требования к заземлению и соединению, и, хотя NEC перечисляет требования, которые необходимо соблюдать, его не следует воспринимать как руководство по проектированию. Некоторые обсуждаемые термины и требования могут быть верны для европейских стандартов, однако цель этой статьи состоит в том, чтобы прояснить конструкцию заземления и соединения, используемую в Соединенных Штатах.

Требования к заземлению и соединению

Статья 250 является сложной частью NEC и охватывает множество различных типов систем: заземленные системы (менее 50 вольт, от 50 до 1000 вольт и более 1000 вольт), незаземленные системы, системы более 1000 вольт, системы с заземленной нейтралью, системы постоянного тока, отдельно выделенные системы и заземление приборов и счетчиков/реле. Целью этой статьи является обсуждение требований к надежно заземленным электрическим системам переменного тока напряжением менее 1000 вольт.

Рис. 1: На иллюстрации систем заземления показано подключение от сети к нагрузке. Предоставлено: CDM Smith

Методы заземления и соединения важны и обязательны для NEC, поскольку при правильном выполнении они защитят персонал от опасности поражения электрическим током и обеспечат работу электрической системы. Эти практики выполняют следующие функции:

Обеспечивает устойчивость корпусов оборудования и других обычных металлических частей и, следовательно, безопасность прикосновения.

Ограничивает непреднамеренное напряжение в электрической системе, вызванное молнией, скачками напряжения в сети или непреднамеренным контактом с высоковольтными линиями.

Соединяет электрическое оборудование вместе, чтобы создать путь с низким импедансом (эффективный путь тока замыкания на землю) от места повреждения обратно к источнику питания, чтобы облегчить работу устройств перегрузки по току.

Устанавливает стабильное напряжение на землю при работе, в том числе при коротких замыканиях.

Предотвращает сбои в работе из-за электромагнитных помех.

Предотвращает нежелательный ток.

Требования к заземлению и соединению начинаются при обслуживании. NEC требует, чтобы заземляющий проводник (проводники) был проложен с незаземленными проводниками к служебному входному оборудованию, и он должен быть подключен к терминалу или шине заземленного проводника (проводников). Заземленный служебный проводник должен быть подключен к заземляющему проводнику при каждом обслуживании. Основная соединительная перемычка должна соединять заземляющий проводник с заземляющими проводниками оборудования и ограждением служебного ввода через клемму или шину заземляющего провода.

GEC должен использоваться для подключения EGC, кожухов сервисного оборудования и, если система заземлена, заземляющего рабочего провода к заземляющим электродам. На рис. 1 показаны соединения системы заземления.

Рисунок 2: Расстояние между заземляющими стержнями показано на этих рисунках. Предоставлено: CDM Smith

Минимальные размеры заземляющего проводника, EGC и GEC определены на основе NEC Table 250.102(C)(1), Table 250.122 и Table 250.66 соответственно. Размеры основных соединительных перемычек, соединительных перемычек на стороне питания и системных соединительных перемычек также можно выбрать из таблицы 250.102(C)(1).

Несмотря на то, что заземляющий проводник подключен на стороне питания, он не должен подключаться к EGC или повторно подключаться к земле на стороне нагрузки средств отключения обслуживания, за исключением случаев, разрешенных в статье 250.142(B) NEC 2017 года.

Распространенные ошибки

Существует несколько ошибок, часто встречающихся при проектировании или во время строительства из-за непонимания или неправильного представления о заземлении, соединении и статье 250 NEC. Вот несколько часто встречающихся ошибок:

Ошибка 1: Использование неправильных таблиц для EGC, заземления или GEC.

Методы определения размеров, описанные в NEC, являются минимальными требованиями и могут не соответствовать объему и размеру проекта. Большие доступные токи короткого замыкания могут потребовать проводников большего размера, чем минимальные требования NEC.

Размеры EGC должны соответствовать таблице 250.122. Полноразмерный ЭГК необходим для предотвращения перегрузки и возможного перегорания проводника при возникновении замыкания на землю вдоль одной из параллельных ветвей. Размеры EGC выбираются в соответствии с таблицей 250.122 на основании номинала устройства защиты от перегрузки по току на входе, которое защищает проводники, проложенные с EGC.

Однако размеры для EGC в таблице 250.122 не учитывают падение напряжения. Следовательно, размеры незаземленных проводников должны быть рассчитаны с учетом падения напряжения, и в соответствии с 250.122(B) размеры EGC должны быть увеличены пропорционально увеличенным размерам незаземленных проводников. Например, для автоматического выключателя ответвления на 480 вольт с номинальным током 150 ампер размер EGC должен быть медным 6 AWG или алюминиевым 4 AWG для падения напряжения не более 3%.

Размер заземляющего проводника на объекте должен соответствовать таблице 250.102(C)(1) на основе размера наибольшего незаземленного проводника или эквивалентной площади для параллельных проводников. Эту таблицу также можно использовать для определения размера основной соединительной перемычки, системной соединительной перемычки и соединительной перемычки на стороне питания для систем переменного тока. Как указано в примечаниях к Таблице 250.102(C)(1), для незаземленных проводников сечением более 1100 тыс.см меди или 1750 тыс.смил алюминия площадь проводника должна составлять не менее 12,5% от площади наибольшего незаземленного провода питания или эквивалентного площадь для параллельных питающих проводов. Если незаземленные жилы проложены параллельно двумя или более комплектами, заземляющая жила также должна быть проложена параллельно.

Для параллельных комплектов эквивалентный размер наибольшего незаземленного(ых) проводника(ов) питания должен определяться наибольшей суммой площадей соответствующих проводников каждого комплекта. Например, при условии, что электроснабжение обеспечивается пятью наборами медных проводников сечением 500 тыс. мил, заземляющий проводник, требуемый в каждом наборе, должен быть из меди сечением 350 тыс.мил. Суммарная эквивалентная площадь параллельных проводников питания в каждом наборе составляет 2500 тыс. см (пять раз по 500 км·м для пяти параллельных незаземленных проводников). Поскольку эквивалентная площадь для меди превышает 1100 тыс. см3, заземляющий проводник (проводники) должен иметь площадь не менее 12,5 %. Это площадь примерно 312,5 тыс. кубометров, которая согласно таблице 8 главы 9в NEC 2017 года — 350 тыс. кубометров меди.

Рис. 3. Здесь отдельно производная система (справа) сравнивается с неотдельной производной системой. Предоставлено: CDM Smith

Размеры GEC должны быть указаны в таблице 250.66. Примечания в нижней части таблицы 250.66 необходимо учитывать, если имеется несколько проводников служебного ввода или нет проводников служебного ввода. С учетом количества служебных вводов размер определяется либо по наибольшему незаземленному служебному вводу, либо по эквивалентной площади для параллельных проводников. Размер GEC также зависит от материала проводника и его соединения с электродами, указанными в статье 250.66 (A)–(C). Разрешенными материалами являются медь, алюминий, алюминий с медным покрытием и предметы, разрешенные статьей 250.68 (C).

Например, при условии, что электроснабжение обеспечивается одним комплектом медных проводников сечением 500 тыс. смил, GEC в соответствии с таблицей 250.66 должен быть медным 1/0 AWG. Место для установки GEC находится в сервисе, в каждом здании или сооружении, питающемся фидером(ами) или ответвленной(ыми) цепью(ями), или в отдельно взятой системе.

Повторим еще раз: GEC — это соединение заземляющего проводника системы или оборудования с заземляющим электродом или точкой на системе заземляющих электродов. Это приводит к ошибке № 2, ошибкам в системе заземляющих электродов, которая обычно наблюдается при проектировании и строительстве.

Ошибка 2: Соответствие только минимальным требованиям NEC для системы заземляющих электродов, что может не соответствовать объему проекта.

Система заземляющих электродов состоит из заземляющих электродов, которые присутствуют в каждом обслуживаемом здании или сооружении и соединены вместе. Элементы, которые квалифицируются как заземляющий электрод, подробно описаны в статье 250.52, которая включает электрод в бетонном корпусе, заземляющее кольцо, окружающее здание или сооружение, стержневые и трубчатые электроды, пластинчатые электроды и другие перечисленные электроды. NEC подробно описывает минимальные требования, но не обязательно требования к дизайну или конструкции, которые позволяют создать функциональную систему в зависимости от масштаба проекта.

Это часто встречающиеся проблемы в системе заземляющих электродов, которая соответствует NEC, но не соответствует объему проекта:

Отсутствие установки третьего заземляющего электрода. Для NEC требуется как минимум два заземляющих электрода, если только один электрод не имеет сопротивления заземления менее 25 Ом. Однако обычно в строительстве сопротивление заземления не измеряют повторно после установки дополнительного заземляющего электрода. Таким образом, сопротивление заземления в 25 Ом не подтверждается. Согласно NEC два электрода соответствуют требованиям, но это не гарантирует низкого сопротивления электрода относительно земли. Включение заземляющего кольца с несколькими заземляющими электродами считается наилучшей практикой для обеспечения низкого сопротивления. Кроме того, спецификации должны также требовать проведения измерений сопротивления заземления после установки системы заземляющих электродов, чтобы определить, требуются ли дополнительные электроды.

Допускается сопротивление заземления 25 Ом, поскольку это разрешено нормами.

Для NEC требуется только сопротивление заземления 25 Ом; однако промышленность признает, что более низкое значение сопротивления может быть более желательным. Международная ассоциация электрических испытаний ATS-2013 рекомендует 5 Ом или меньше для больших промышленных систем.

Установка заземляющих электродов (в частности, стержней) на расстоянии 6 футов друг от друга, поскольку это минимальное расстояние, требуемое нормами.

Каждый заземляющий стержень имеет свою зону влияния, как показано на рис. 2. Оптимальное расстояние между стержнями должно быть в два раза больше длины заземляющего стержня. Когда зоны перекрываются, результирующее сопротивление каждого стержня увеличивается, что делает систему заземления менее эффективной.

Существует множество соображений, которые необходимо учитывать при проектировании и установке систем заземляющих электродов. Это:

Размер услуги.

Типы нагрузок, которые будут подключены.

Почвы: на удельное сопротивление влияют соль, влажность, температура и глубина.

Принимая во внимание все вышеперечисленные факторы, некоторые из передовых методов, применяемых в отрасли, включают использование заземляющих колец вокруг зданий, заземляющих треугольников в небольших службах, экзотермических сварных швов для скрытых или подземных соединений и заземляющих стержней, а также установку наземных испытательных/инспекционных колодцев, которые обеспечивают легкий доступ для проверки сопротивления заземления.

Рисунок 4: Это главный выключатель служебного ввода с четырехпроводной нагрузкой. Сторона линии находится вверху с белыми нейтральными проводниками, а сторона нагрузки находится внизу с серыми нейтральными проводниками. Предоставлено: CDM Smith

Ошибка 3: Соединение заземленного проводника (нейтрали) с шиной заземления в нескольких местах.

В соответствии со статьей 250.142 соединение нейтрали с землей допускается со стороны питания или в корпусе средств отключения сети переменного тока. Это соединение также разрешено в отдельно выделенных системах. Если заземляющий провод снова заземляется на стороне нагрузки службы, соединение между заземленным проводником и EGC на стороне нагрузки службы помещает EGC в цепь, параллельную заземленному проводнику.

Еще одна проблема, которая может возникнуть из-за нескольких мест соединения, — это риск отсоединения заземляющего проводника на стороне линии службы. Это может привести к тому, что EGC и все проводящие части, подключенные к нему, окажутся под напряжением, потому что проводящий путь обратно к источнику, который обычно позволяет отключить устройство максимального тока, не подключен. В этом случае потенциал заземления любых открытых металлических частей может возрасти до сетевого напряжения, что может привести к возникновению дуги и серьезной опасности поражения электрическим током.

Ошибка 4: Конструкция заземления и соединения для отдельных систем.

Одной из распространенных ошибок при проектировании заземления и соединения является заземление генераторов и использование трех- или четырехполюсного автоматического переключателя резерва в четырехпроводной системе питания. Заземление отдельно взятой системы подробно описано в статье 250.30. Ошибка при проектировании заземления и соединения отдельно производных систем связана с пониманием определения отдельно производной системы. Как показано на Рисунке 3, система считается отдельной производной, если система не имеет прямого электрического соединения с заземляющим проводником (нейтралью) другой системы питания, кроме как через соединительный проводник и заземляющий проводник оборудования.

Генератор также должен быть напрямую подключен к земле, если он считается отдельной производной системой, как показано ниже. Если используется четырехполюсная АВР и переключается нейтраль, генератор или вторичный резервный источник становится отдельной производной системой. Следует отметить, что трехполюсная АВР может использоваться с четырехпроводным генератором, а также считаться отдельно производной системой, если система распределения электроэнергии представляет собой трехпроводную систему. В этой ситуации нейтраль генератора будет соединена с землей, но к АВР не будет подведен заземленный (нейтральный) проводник.

Рисунок 5: Это трансформатор типа «треугольник-звезда», в котором сторона высокого напряжения входит снизу, а вторичная обмотка выходит сверху. Как показано, заземленный проводник (нейтраль) заземлен на трансформаторе. Предоставлено: CDM Smith

Определения заземления и соединения

Существует множество требований в NFPA 70: Статья 250 Национального электротехнического кодекса. Распространенная причина путаницы в основном связана с непониманием правильных определений. Таким образом, первым шагом к пониманию статьи 250 является понимание терминологии NEC. Ниже приведены некоторые термины, взятые из статьи 100 NEC 2017 года, и пояснения к упомянутым терминам.

Соединение (соединение): Соединение для обеспечения электрической непрерывности и проводимости. Соединение не следует путать с заземлением. Две части оборудования, соединенные вместе, не обязательно означают, что обе части оборудования заземлены. Тем не менее, это гарантирует, что металлические части подключенного оборудования могут образовывать электропроводящий путь для обеспечения непрерывности электрического тока.

Соединительная перемычка, сторона питания: Проводник, установленный на стороне подачи услуги или внутри корпуса(ов) сервисного оборудования, или для отдельной системы, которая обеспечивает требуемую электрическую проводимость между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, система: Соединение между заземляющим проводником цепи и соединительной перемычкой на стороне питания или заземляющим проводником оборудования или обоими в отдельной системе.

Соединительный проводник или перемычка: Надежный проводник для обеспечения требуемой электропроводности между металлическими частями, которые необходимо электрически соединить.

Соединительная перемычка, основная: Соединение между заземляющим проводником и заземляющим проводником оборудования при обслуживании.

Эффективный путь тока замыкания на землю: Преднамеренно сконструированный электропроводящий путь с низким импедансом, спроектированный и предназначенный для передачи тока в условиях замыкания на землю от точки замыкания на землю в системе электропроводки до источника электропитания и который облегчает работу устройств защиты от перегрузки по току или детекторов замыкания на землю. Земля не рассматривается как эффективный путь тока замыкания на землю.

Провод заземления оборудования: Токопроводящий путь (линии), который обеспечивает путь тока замыкания на землю и соединяет обычно обесточенные металлические части оборудования вместе и с заземляющим проводником системы, или с проводником заземляющего электрода, или с обоими.

Земля: Земля.

Заземленный проводник: Проводник системы или цепи, который намеренно заземлен (т. е. нейтральный проводник).

Заземляющий электрод: Проводящий объект, через который устанавливается прямое соединение с землей. К обычным заземляющим электродам относятся стержни, пластины, трубы, заземляющие кольца, металлические заглубленные опорные конструкции и электроды в бетонном корпусе. Все заземляющие электроды в каждом здании или сооружении должны быть соединены вместе, образуя систему заземляющих электродов.

Проводник заземляющего электрода: Проводник, используемый для соединения заземляющего проводника системы или оборудования с заземляющим электродом или точкой на системе заземляющего электрода.

Путь тока замыкания на землю: Токопроводящий путь от точки замыкания на землю в системе электропроводки через обычно нетоконесущие проводники, оборудование или землю к источнику электропитания. Примерами путей тока замыкания на землю являются любые комбинации проводов заземления оборудования, металлических дорожек и электрооборудования.

Заземлено (заземление): Подключено (подключено) к земле или к токопроводящему телу, продолжающему заземляющее соединение. Заземление не следует путать с соединением. Оборудование может быть соединено вместе, но оно не считается заземленным, если оно не соединено обратно с землей.

Заземлено, надежно: Заземлено без установки какого-либо резистора или импедансного устройства.

Нейтральный проводник: Проводник, подключенный к нейтральной точке системы, предназначенной для передачи тока при нормальных условиях.

Нейтральная точка: Общая точка соединения звездой в многофазной системе или средняя точка однофазной трехпроводной системы или средняя точка однофазной части трехфазной системы треугольником или средняя точка трехпроводная система постоянного тока.
