Установка разъединителей на ВЛ-6(10)кВ
Назначение и область применения
Разъединительные пункты 10кВ (РП) предназначены для применения в распределительных электрических сетях напряжением 6(10)кВ. РП применяются для секционирования магистрали или отпайки ВЛ-6(10)кВ, а так же для присоединения подстанции 6(10)/0,4/кВ к ВЛ-6(10)кВ.
Основным электротехническим оборудованием на РП 10кВ являются разъединители РЛНД-10/400 У1 с приводами ПРН3-10 У1; трубчатые и вентильные разрядники; кабельные муфты изготовляемые по соответствующим техническим условиям.
На обзорном листе и чертежах установок разъединителей на железобетонных опорах все размеры проставлены для опор ВЛ с длиной стоек 11 м. Размеры в скобках относятся только к РП на опорах со стойками длиной 10,5м.

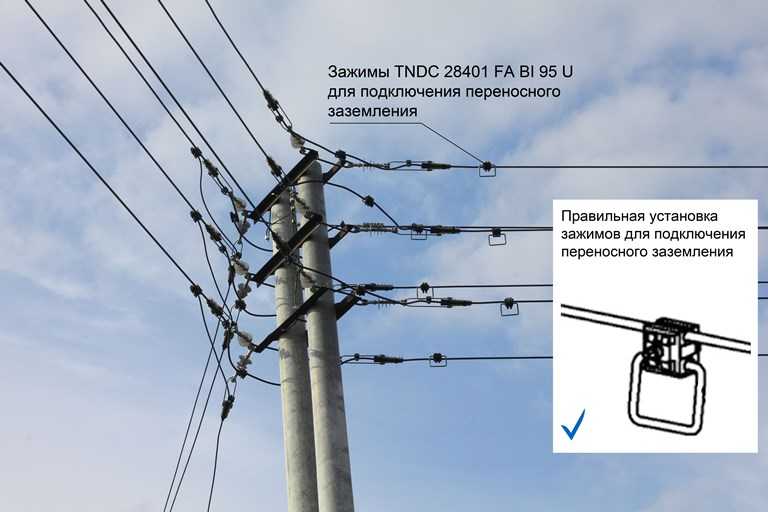

Заземление и грозозащита
Все металлические части разъединительного пункта, которые могут оказаться под напряжением вследствие повреждения изоляции (рама разъединителя, привод разъединителя, корпуса кабельных муфт, кронштейны подставных изоляторов, разрядники и т. п.) надежно заземляются. Присоединение разрядников к заземлителю должно выполняться самостоятельным заземляющим спуском, отдельным от спуска, к которому лрисоединяется металлическая оболочка и броня кабеля, корпус кабельной муфты, а также металлические элементы опор. Тоже касается заземления привода разъединителя. Заземляющие проводники выполняются из круглой стали диаметром 10мм. Присоединение заземляющих проводников к выпускам арматуры в стойках железобетонных опор и к заземлителям осуществляется сваркой или зажимом ПС-2-1. Длина сварного шва не менее шести диаметров заземляющих проводников.
Сопротивление заземляющего устройства в соответствии с ПУЭ не далжно превышать 10 Ом. Контур заземляющего устройства опоры (РП) определяется расчетом в соответствии с проектом и выполняется из круглой стали диаметром 16 мм, длинной 5м.В качестве горизонтальных заземлителей может быть принята сталь диаметром 10 мм (ПУЭ 7 изд., таб. 1.7.4).
Защита от перенапряжении кабельной вставки осуществляется комплектом разрядников.
Разрядники устанавливаются по обоим концам кабельной вставки.
Спецификация на металл для заземления
|
№ |
Наименование |
Ед. изм. |
Кол-во |
|
1 |
Сталь прокатная круглая |
м/кг |
10/15,7 |
|
2 |
D10 мм |
м/кг |
5/3,1 |
|
3 |
D6 мм |
м/кг |
6/1,3 |
|
Заземляющее устройство для удельного сопротивления грунта |
|||
Спецификация на оборудование и материалы
|
№ |
Наименование |
Тип опоры |
|||||
|
Промежуточная П10 |
Анкерная А10 |
Анкерная (концевая) А10 |
Анкерная (концевая) (90°) А10 |
Ответвительная анкерная ОА10 |
Анкерная с кабельной вставкой А10 |
||
|
1 |
Разъединитель РЛНД1-10/400-У1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
2 |
Привод ПРН№-10У1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
3 |
Разрядник вентильный РВО-10 |
— |
— |
— |
— |
— |
3 |
|
4 |
Муфта кабельная |
— |
— |
— |
— |
— |
1 |
|
5 |
изолятор ШФ-10г |
4 |
4 |
4 |
5 |
2 |
1 |
|
6 |
Зажим ПА |
6 |
6 |
3 |
3 |
3 |
9 |
|
7 |
Зажим аппаратный А1А |
— |
— |
— |
— |
— |
3 |
|
8 |
Зажим аппаратный А2А |
6 |
6 |
6 |
6 |
6 |
6 |
Спецификация на металл для конструкций заводского изготовления

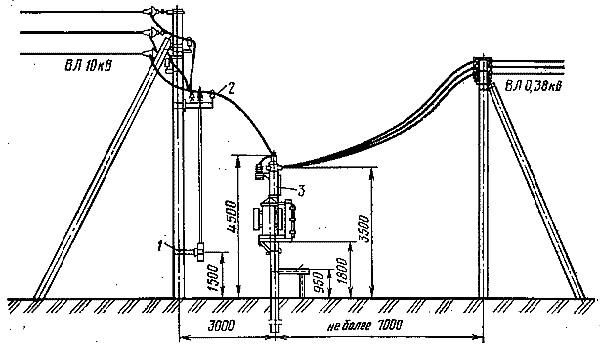

Принципиальная схема установки РП
Спецификация элементов установки электрооборудования
Нарушения при установке РЛНД
1.
на концевых опорах отсутствует защита кабельной вставки (ПУЭ п.2.3.15.)
2. отсутствует замок на приводе РЛНД (ПУЭ п.4.2.123.)
3. на приемной опоре ВЛ отсутствует диспетчерские наименования линейного разъединителя (ПУЭ п. 2.5.24.)
4. на приводе линейного разъединителя ВЛ отсутствует запирающий замок (ПУЭ п. 4.2.123.)
5. не закрыт горизонтальный заземлитель приемной опоры ВЛ, недостаточная глубина заложения горизонтального заземлителя (ПУЭ п. 2.5.134.)
6. не заземлен РЛНД и привод РЛНД (ПУЭ п. 1.7.46.)
7. заземления РЛНД и привода РЛНД выполнено заземляющим проводником недостаточного сечения (ПУЭ п. 2.5.134.)
8. на РЛНД отсутствует тяга заземляющих ножей (ПУЭ п. 4.2.28.)
9. не заземлена броня кабельной вставки (ПУЭ п. 2.3.72.)
10. недостаточная глубина залегания защиты кабельной вставки (ПУЭ п.2.3.15.)
На опоре ВЛ отсутствует диспетчерское наименование РЛНД
Не заземлен привод РЛНД
Заземление привода выполнено проводником не соответствующего сечения
Отсутствует защита кабельной вставки
На приводе РЛНД отсутствует запирающий замок и заеземление выпонено проводником недостаточного сечения
На РЛНД отсутствует тяга заземляющих ножей
Недостаточная глубина заложения защиты кабельной вставки
Не заземлена броня кабельной вставки
Недостаточная глубина залегания горизонтального заземлителя
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
