где плюс, а где минус (анод, катод)

Хотя диодами называют радиоэлектронные устройства, имеющие всего два вывода, их нельзя подключать как придется. Полярность диода должна обязательно соблюдаться. Если этого не сделать, в лучшем случае схема не будет работать, в худшем диод может выйти из строя.

Для опытных радиолюбителей определить полярность прибора не составит труда, поэтому статья написана для малознакомых с радиотехникой людей. Поэтому прежде чем научиться определять полярность диода, разберем его устройство и принцип действия.

Устройство диода

Назначение диода пропускать ток в одном направлении и задерживать его в обратном. Чтобы этого добиться используют полупроводниковые материалы с разной проводимостью. Всего есть два способа передачи энергии:

• с помощью электронов;
• с помощью дырок.

Про электроны многие знают. У атома любой материи есть ядро и электроны. В металлах основным носителем энергии служат электроны, поскольку их достаточно легко можно оторвать от ядер. В диодах применяется другой материал — полупроводник.

До полупроводников применялись вакуумные лампы, где основным носителем также были электроны.

Этот материал отличается от металлов и диэлектриков тем, что в обычном состоянии он является диэлектриком – почти не пропускает через себя ток. При нагревании появляются освободившиеся электроны, которые могут участвовать в переносе заряда, то есть принимают свойства металлов, хотя и не в полной мере.

Хотя для создания диода могут использоваться разные материалы, например, металл, диэлектрик и подобные, мы поговорим о широко используемых диодах, состоящих из двух полупроводников. Материалом может служить:

• кремний;
• германий;
• соединения галлия и индия.

Это лишь некоторые материалы, но их чаще всего используют. Далее к полупроводнику добавляют другой химический элемент, который при соединении с полупроводником либо отдает ему электрон (в этом случае говорят, что примесь донорная), либо забирает (тогда примесь называется акцепторной.).

В первом случае в полупроводнике наблюдается избыток электронов, во втором случае их недостает. Чтобы определить полярность диода, важно знать, какой тип полупроводника находится с одной и с другой стороны.

Всего существует два типа:

• n-тип;
• p-тип.

N-тип называют полупроводник с примесью, в котором основными носителями служат электроны, поскольку в этом материале их избыток. P-тип – полупроводник с недостатком электронов. Такую проводимость называют дырочной. Если эти два типа соединить вместе, то получим диод.

Как работает диод

Основа работы диода заключается в разной проводимости двух полупроводников (в этой статье речь только о них), соединенных вместе.

Полупроводник типа n пропускает электроны, а p-типа – дырки. Если полярность диода соблюдена, то есть на n-тип подается минус, а на p-тип – плюс, то на каждый тип подается прямое напряжение и диод открыт. Если знаки питания поменять местами, то есть подать обратное напряжение, то диод будет закрыт. Почему такое происходит?

В месте соединения двух полупроводников разной проводимостью образуется небольшая область смещения. Это когда электроны с n-типа частично переходят в область p-типа. В этом месте нет свободных электронов и дырок. Во время подключения прямого напряжения недостаток электронов и дырок восполняется источником питания, то есть закрытая для перехода носителей заряда зона почти исчезает.

Электроны, под действием электродвижущей силы, действующей в источнике питания, перепрыгивая из дырки в дырку, проходят участок p-типа и попадают на проводник.

Что будет, если поменять полярность питания: к участку n-типа подключить плюс, а к p-типа – минус? В этом случае электроны на участке n-типа отодвинутся к источнику питания, расширяя закрытую зону, тем самым увеличив внутреннее сопротивление диода. В этом случае диод будет закрыт.

Конечно, если повысить напряжение на диоде, то электроны смогут проскочить насыщенную область и через диод пойдет ток. Некоторые диоды работают именно в таком режиме, их называют стабилитронами.

Но выпрямительные диоды не «любят» такие условия и могут выйти из строя. Да и для стабилитронов оговаривается не только обратное напряжение, но и ток, при котором они могут работать. Если превысить указанные значения, то может произойти необратимый процесс – тепловой пробой и прибор выйдет из строя.

Катод и анод: где плюс и минус

Хотя у прибора всего два вывода необходимо знать, как определить полярность диода, чтобы не поставить его в обратном направлении? У диода имеется:

• анод;
• катод.

Слово, переведенное с греческого как анод, может означать вверх или от него. Вакуумные диоды на схемах изображаются в виде вытянутого круга, вверху которого располагается анод в виде перевернутой буквы «Т». Катод располагается внизу и обозначается горизонтальной круглой скобкой с отводом.

Электроны отрываются от катода и летят вверх, в сторону анода. Попадая на анод, они выходят во внешнюю цепь «от него». В этом случае анод должен быть подключен к положительному полюсу источника питания, а катод – к отрицательному. Про диод говорят, что он открыт и пропускает ток через себя. Когда полярность меняется, то есть на анод подается отрицательное напряжение, а на катод положительное – диод закрывается.

В полупроводниковых диодах анодом называется вывод от полупроводника p-типа, а катодом – вывод от полупроводника n-типа. В остальном принцип работы остается тем же самым.

Способы определения полярности диодов

Чтобы определить полярность диода, существует несколько способов:

• с помощью маркировки на корпусе;
• практическим путем;
• используя прибор;
• по таблицам и справочникам.

Кстати, производители оставляют за собой право использовать тот или иной метод, поэтому самым надежным будет ознакомление с технической документацией. Однако этот способ пока оставим и разберем самый простой.

Как узнать полярность диода по маркировке

Обычно производители дают подсказку, делая маркировку полярности диода. На крупных приборах могут быть проставлены значки диода – треугольник, упирающийся вершиной в короткий отрезок.

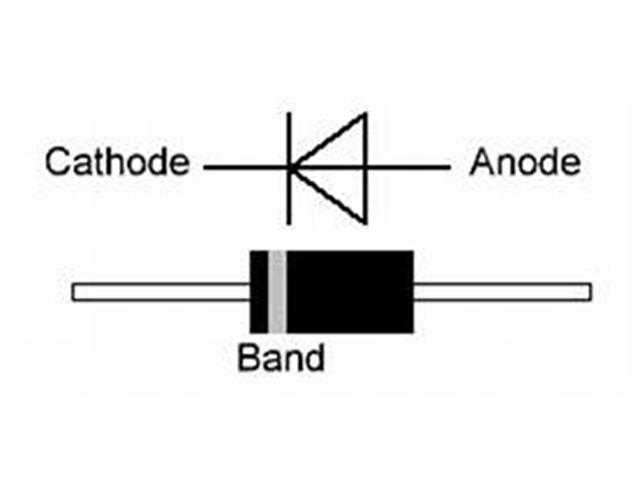

Вывод со стороны основания треугольника является анодом, он должен быть подключен к плюсу питания. Другой вывод, расположенный со стороны вершины треугольника с отрезком, будет катодом. К нему, соответственно, нужно будет подключить минус питания.

Если это выпрямительный диод, то он ставится в схему с переменным током. В этом случае на его аноде будет отрицательное напряжение, а на катоде — положительное. Помним, что электроны движутся относительно цепи питания от анода к катоду, а знак диода показывает направление движение дырок.

Это вызывает у новичков путаницу. Дело в том, что когда только начинали познавать электрический ток, считали, что заряд имеет положительный знак, значит, ток идет от положительно заряженного электрода к отрицательному.

Позднее разобрались, что основными носителями заряда являются электроны, а они имеют знак «—», но чтобы не переделывать схемы, которых к тому времени набралось немалое количество, оставили все как есть.

В большинстве случаев не имеет значения, каким способом переносится заряд.

Что касается мелких деталей, то на их корпусе со стороны вывода катода рисуется круговая полоска или ставится точка. На прямоугольных диодах обозначение полярности диода осуществляется полоской, которая может быть нарисована только на одной стороне прибора.

Как определить полярность диода мультиметром или тестером

Иногда бывает из-за старения или долгого хранения маркировка стирается и невозможно на вид определить, где анод, а где катод.

Совет. Не будет лишним даже новые диоды проверять на полярность. Это поможет сохранить полярность диода, даже если на заводе произошла ошибка с маркировкой.

Проверить полярность можно с помощью мультиметра. В новых конструкциях часто встречается режим проверки диода. Отыскать его можно с помощью значка диода, нарисованного на панели прибора.

Прежде чем приступать к измерениям, проверяют правильность подключения щупов: черный должен быть подключен к земле или общему проводу – это будет минус. Красный подключают к другому зажиму, возле него должно быть нарисовано несколько символов. По красному проводу будет идти «плюс» питания.

Включают прибор, устанавливают галетный переключатель на знак проверки диода. Щупами касаются двух выводов диода. Если слышен звуковой сигнал или прибор показывает небольшое сопротивление, значит, диод находится в открытом состоянии.

Это означает, что красный провод с положительным питанием подключен к аноду, а черный к катоду. Если звукового сигнала нет, а прибор показывает большое сопротивление, значит, диод закрыт. В этом случае на анод подается отрицательное напряжение (черный провод), а на катод положительное (красный провод).

Внимание! Некоторые диоды имеют малое обратное сопротивление, как правило, это мощные диоды. Поэтому чтобы определить полярность диода, нужно опираться на показания прибора. В том случае, когда сопротивление минимальное, это указывает на открытое состояние диода, в противном случае он закрыт. Если прямое и обратное сопротивления равны или бесконечно большие, это говорит о неисправности прибора.

При отсутствии режима проверки диода пользуются режимом проверки сопротивления. В этом случае показания снимаются только визуально.

С помощью источника питания (батарейки)

При отсутствии прибора можно воспользоваться источником постоянного тока с небольшим напряжением. Обычно это батарейка. Собирают следующую схему:

• источник питания;
• диод;
• лампочка, рассчитанная на напряжение немного меньше выбранного питания;
• переменный резистор с небольшим сопротивлением, зависит от напряжения питания и составляет от десятков Ом до 1 кОм.

Вместо лампочки можно выбрать светодиод, но это для тех, кто имеет опыт в таких проверках.

Собирают схему с помощью проводов. Лампочку удобнее использовать в патроне. К диоду и резистору провода припаивают, причем к резистору припаивают один провод к одному крайнему выводу, вторым замыкают средний и другой крайний вывод.

При пайке маломощных диодов, выполненных в небольшом стеклянном или пластиковом корпусе, необходимо пользоваться теплоотводом. В качестве теплоотвода могут подойти небольшие плоскогубцы, круглогубцы и подобные инструменты. Кто может работать паяльником, обходятся без теплоотвода.

Провода к источнику питания прижимают пальцами одной руки, второй рукой вращают ручку резистора.

Первоначально резистор устанавливают в положение, соответствующее максимальному сопротивлению. Постепенно уменьшая сопротивление, добиваются появления накала на нити лампочки. Если этого не происходит, меняют провода на источнике питания.

При появлении накала источник питания отключают, предварительно отмечая, к какому выводу диода поступает положительное питание, это и будет анодом.

Осторожно! Таким способом можно проверять мощные диоды, способные выдерживать большой прямой ток. Маломощные диоды можно проверять с помощью светодиодов или, лучше всего, с помощью прибора.

По технической документации

К сожалению, по внешнему виду некоторые диоды похожи на стабилитроны, работающие в обратном направлении. Чтобы не ошибиться с полярностью диода на схеме, необходимо удостовериться с помощью справочников, таблиц или прилагаемых к партии поясняющих документов.

В любом случае прежде чем устанавливать диод на схему, необходимо точно определить полярность диода.
