Вакуумный выключатель BB-TEL-10-20/1000

Главная
Вакуумные выключатели
Вакуумный выключатель BB-TEL-10-20/1000

Вакуумный выключатель BB-TEL-10-20/1000

в наличии: BB-TEL-10-20/1000 46, BB-TEL-10-20/1000 47, BB-TEL-10-20/1000 48

Скачать опросный лист

Вакуумный выключатель BB-TEL-10-20/1000 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частоты 50 Гц с номинальным напряжением до 10 кВ. Гашение дуги переменного тока осуществляется в вакуумной дугогасительной камере с аксиальным магнитным полем. Дуга в таком поле находится все время в диффузионном состоянии, что существенно уменьшает износ, который не превышает 1 мм после исчерпания коммутационного ресурса.

Запросить цену

Описание

Характеристики

Документация

Видеообзор

Структура условного обозначения

Пример: вакуумный выключатель BB-TEL-10-20/1000 У2 046

BB – выключатель вакуумный;

TEL – фирменная марка предприятия;

10 – номинальное напряжение, кВ;

20 – номинальный ток отключения, кА;

1000 – номинальный ток, А;

У – климатическое исполнение;

2 – категория размещения;

046 – конструктивное исполнение по каталогу.

Конструкция вакуумного выключателя BB-TEL-10

Выключатель BB-TEL-10-20/1000 состоят из трех полюсов, установленных на металлическом корпусе, в котором размещаются электромагнитные приводы каждого полюса с магнитной защелкой, удерживающей выключатель неограниченно долго во включенном положении после прерывания тока в катушке электромагнита привода.

Основные узлы выключателей на ток до 1000 А размещаются в закрытом изоляционном корпусе круглого сечения, выполненном из механически прочного и дугостойкого материала, защищающего элементы полюса от механических повреждений и воздействий электрической дуги тока КЗ. Внешний вид выключателя BB/TEL-10-20/1000 У2 представлен на рис.1.

Крепление выключателей к металлическим элементам КРУ и КСО осуществляется посредством болтов М10, резьбовые отверстия для которых имеются на боковых сторонах металлического корпуса. Выключатели могут работать в любом пространственном положении. Выключатели на номинальный ток 1600 А конструктивно отличаются от выключателей на 630-1000 А устройством изоляционных корпусов, способом установки в них ВДК и способом крепления выключателей.

Изоляционные корпусы прямоугольного сечения открыты снизу и сверху для вентиляции воздуха и охлаждения токоведущих частей. С передней и задней сторон к корпусам крепятся изоляционные листы толщиной 10 мм для придания им необходимой жесткости. На противоположной стороне токоведущих выводов круглого сечения в полимерной части выключателя имеются закладные металлические втулки (6 шт.) с отверстиями под болт М16, с помощью которых выключатели устанавливаются на вертикальное металлическое основание приводом вниз или вверх. Общий вид выключателя представлен на рис. 2.

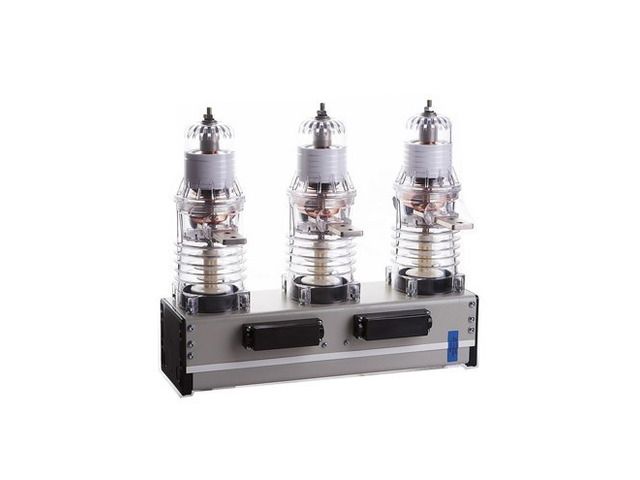

Рис. 1 — Внешний вид выключателя BB/TEL-10-20/1000 У2

Рис. 2 — Общий вид выключателя BB/TEL-10-20/1000 У2

Особенности и преимущества выключателей BB-TEL 10-20/1000

Выключатели такого типа обладают высоким механическим и коммутационным ресурсом.

Снижения потребления электроэнергии по шинам оперативного напряжения.

Уменьшенный вес и малые габариты.

Простота и удобство установки и настройки в любых типах КРУ и КСО.

Универсальность использования в широком диапазоне питающего оперативного напряжения вторичных цепей.

Не требуют обслуживания во время всего срока эксплуатации.

Упаковка

Выключатели, поставляемые отдельными модулями, упаковываются следующим образом:

выключатели упаковываются в отдельную картонную коробку из гофрированного пятислойного картона (ГОСТ 7376) с внутренними пено3 пластовыми или картонными уплотнителями,

блоки управления, питания, автономного включения и другое вспомогательное оборудование (разделительные трансформаторы, блоки разделения и размножения, фильтры) упаковываются в отдельные картонные коробки,

комплект адаптации выключателя в КРУ или КСО упаковывается в одну или несколько коробок из гофрированного картона.

Эксплуатационная документация (руководства по эксплуатации ВВ и БУ, инструкция по монтажу и эксплуатации ВВ, технический паспорт) упаковывается в полиэтиленовый конверт и вкладывается в коробку с поставляемым оборудованием.

Транспортирование

Условия транспортирования выключателей в части воздействия механических факторов — жесткие (Ж) по ГОСТ 23216376 в закрытом транспорте любого вида. Общее число перегрузок — не более 3.

Выключатели транспортируются в собранном и отрегулированном виде в индивидуальных картонных коробках в вертикальном положении и располагаются в контейнере или кузове автомашины не более двух рядов. При этом коробки должны фиксироваться синтетической упаковочной лентой шириной не менее 12 мм. Между рядами коробок с выключателя3 ми должны прокладываться листы гофрокартона для повышения устойчивости транспортной тары к смятию.

При погрузке должны приниматься меры по предотвращению истирания транспортной тары (картонных коробок) о внутренние поверхности кузова автомашины.

При транспортировании и погрузочно-разгрузочных работах запрещается кантовать выключатель и подвергать его резким толчкам и ударам. Для подъема и перемещения выключателей необходимо использовать отверстия на боковых стенках коробок и транспортные тележки. Общее число перегрузок — не более 3.

Условия транспортирования выключателей в части воздействия климатических факторов внешней среды:

верхнее значение температуры воздуха + 55°С,

нижнее значение температуры воздуха — 50°С.

Хранение

Хранение выключателей допускается в помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха меньше, чем на открытом воздухе, например, в каменных, бетонных, металлических с теплоизоляцией и других подобных хранилищах, расположенных в макроклиматических районах с умеренным и холодным климатом. Хранить выключатели необходимо в транспортной таре.

Условия хранения в части воздействия климатических факторов внешней среды:

верхнее значение температуры воздуха + 55°С,

нижнее значение температуры воздуха — 50°С,

верхнее значение относительной влажности — 100% при +15°С,

среднегодовое значение относительной влажности — 80% при +15°С.

Утилизация

Вакуумные выключатели не представляют опасности для окружающей среды и здоровья людей после окончания срока службы.

При утилизации ВДК с её разрушением необходимо принять меры по предотвращению травм персонала осколками керамической оболочки ВДК, например, путем наложения на неё брезентовой повязки.

Других специальных мер при утилизации выключателей не требуется.

Характеристика

Значение

Значение номинального напряжения, кВ

Значение наибольшего рабочего напряжения, кВ

Значение номинального тока (I_nom), А

1000

Значение номинального тока отключения(I_{0 nom}), кА

Значение сквозного тока короткого замыкания, кА

— наибольший пик

— начальное действующее значение периодической составляющей

Значение нормированного процентного содержания апериодической составляющей, %

Значение тока термической стойкости, кА

Значение времени протекания тока термической стойкости, с

Значение собственного времени отключения выключателя, с, не более

0,015

Значение полного времени отключения, с, не более

0,025

Значение собственного времени включения, с, не более

0,055

Значение неодновременности замыкания и размыкания контактов, с, не более

0,004

Значение номинального напряжения питания катушек электромагнитов, В

220

Значение номинального оперативного напряжения питания

— переменное, В

— постоянное, В

— диапазон, %

100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

— при номинальном токе (I_nom), операций «ВО»

— при токах короткого замыкания I=(60-100)% от (I_{0 nom}), операций «ВО»

50000

100

Значение механического ресурса, циклов «ВО»

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

Масса, кг, не более

Срок службы до списания, лет

Сопутствующая продукция

Укажите свои контактные данные для расчета стоимости

Отправляя форму, Вы принимаете условия Соглашения на обработку персональных данных

Вакуумный выключатель ВВ/TEL (BB/TEL) 10 — Екатеринбург, Москва, Новосибирск

Вакуумный выключатель (ВВ) серии ВР1 и ВР2 предназначен для работы в комплектных распределительных устройствах (КРУ), а также в камерах сборных одностороннего обслуживания (КСО) внутренней установки. Выключатель разработан на основе единых конструктивных принципов: использование литых из эпоксидного компаунда полюсов; использование универсального электромагнитного привода с электронным блоком управления. Вакуумные выключатели серии ВР1 комплектуются выносным блоком управления. В выключателях серии ВР2 блок управления размещается непосредственно в корпусе выключателя. При этом управление осуществляется как переменным, так и постоянным оперативным током. Выполненные в блоке управления схемные решения позволяют применять выключатели во всех известных типовых работах для схем с пружинными и электромагнитными приводами для всех типов КРУ.

Все выключатели серии ВР имеют возможность ручного оперативного отключения.

Серийное производство вакуумных выключателей серии ВР на напряжение 6(10) кВ начато в 1998 году. В настоящее время серия ВР перекрывает практически весь диапазон номинальных токов и токов отключения. Вакуумные выключатели, произведенные на «НТЭАЗ Электрик», успешно эксплуатируются на энергетических объектах во многих странах СНГ, Европы и Азии. Они отлично зарекомендовали себя в различных климатических условиях и полностью соответствуют главным требованиям заказчика: надежность, безопасность, универсальность, экономичность и экологичность.

Многообразие типовых решений позволяет использовать выключатели серии ВР ООО «НТЭАЗ Электрик» в составе ячеек собственного производств, а также в ячейках других российских производителей, шкафах КРУ и КСО прошлых лет, распределительных устройствах ведущих иностранных производителей. Конструктивно ВР выключатель выполнен необслуживаемым, что позволяет забыть об необходимости проведения ремонтов на всем протяжении срока службы аппарата.

Высокая адаптивность и покрытие всего диапазона номинальных токов и напряжений выключателя серии ВР позволяет его использовать во всех типах КРУ. Благодаря широкому набору схемных решений возможно без особых трудностей применять выключатели во всех известных типовых работах, как для схем с пружинными, так и для схем с электромагнитными приводами для всех ныне и ранее выпускаемых КРУ (К-IIIу, К-XII, К-ХXVI, К-37, КРУ2-10, К-59, К-104, КМ-1Ф, КУ-10Ц, К-Х и др. ) с различными источниками питания.

Конструкция и принцип действия

Выключатели серии ВР состоят из трех полюсов с залитыми вакуумными дугогасительными камерами, размещенных на общем основании. Электромагнитный привод выключателя, который обеспечивает фиксацию выключателей в двух положениях «О» и «В» на магнитных защелках, размещен в корпусе выключателя. Практически во всех описанных выключателях сердечник электромагнитного привода через серьги связан с валом выключателя. Вал выключателя соединен через изоляционные тяги с вакуумной дугогасительной камерой, и при повороте управляет контактами положения выключателя для внешних вспомогательных цепей. Тарельчатые пружины поджатия установлены во втулках изоляционных тяг. Ручное местное оперативное отключение выключателя практически во всех выключателях выполняется с помощью отдельного рычага отключения – универсального для всех выключателей серии ВР.

Отличительными чертами конструкции выключателей являются:

применение нового модернизированного электромагнитного привода с возможностью установки до четырех катушек отключения, а также с механизмом отключения, который позволяет выполнить ручное местное оперативное отключение с помощью кнопки;

значительное упрощение схемы управления выключателей;

отключение выключателя с помощью установленной в корпусе выключателя отключающей пружины, а фиксация выключателя в положении «Отключено» выполняется с помощью «магнитной защелки» и пружины отключения.

В 2015 году прошла модернизация вакуумного выключателя ВР1, которая была направлена на его унификацию и повышение надежности с улучшением технических характеристик.

Основные технические параметры
Параметры	BР1	BР1	BР2	BР2
Номинальное напряжение, кВ	10	10	10	10
Наибольшее рабочее напряжение, кВ	12	12	12	12
Номинальный ток, А	630	1000	1 600	630;1000;1600;2000
Номинальный ток отключения, кА	20	20	20	31,5
Ток термической стойкости , кА (3 с)	20	20	20	31,5
Ток электродинамической стойкости, кА	52	52	52	80
Полное время отключения, мс, не более	57	57	65	65
Собственное время включения, мс, не более	90	90	90	90
Собственное время отключения, мс, не более	42	42	35-50	35-50
Механический ресурс, циклов ВО	100 000	100 000	100 000	100 000
Коммутационный ресурс при номинальных токах, циклов ВО	50 000	50 000	30 000	30 000
Коммутационный ресурс при номинальных токах отключения, циклов ВО	100	100	40	50;40*
Масса, кг	65	65	136	96;136*

*выключатели на номинальный ток 1600;2000 А

Выключатели серии ВР производства ООО «НТЭАЗ Электрик» позволяют эффективно решить вопросы, связанные с присоединением, снабжением потребителей электроэнергией и повышением надежности распределительного устройства, что в свою очередь позволит снизить затраты и объем работ по его обслуживанию.
